LPM-770BP - 显示器 SONY - 免费用户手册

产品类型	专业液晶显示器
品牌	Sony
型号	LPM-770BP
屏幕对角线	17英寸（43厘米）
原生分辨率	1280 x 1024 像素
宽高比	5:4
亮度	300 cd/m²
对比度	1000:1
尺寸（长 x 高 x 深）不含底座	392 x 327 x 62 毫米
重量	5,2 kg
电源	100-240 V, 50/60 Hz, 45 W
待机功耗	小于 1 W
连接性	VGA, DVI-D, HDMI
主要功能	自动调节，节能模式，VESA 100x100 壁挂
维护与清洁	用柔软干布擦拭。请勿使用研磨性产品。
安全	使用接地插座。避免潮湿环境。
备件与可维修性	电源模块和主板可通过索尼参考号获取。可维修性指数 6,5/10。
一般信息	专为专业用途设计的显示器。工作温度：5°C 至 35°C。

常见问题 - LPM-770BP SONY

如何清洁索尼 LPM-770BP 显示器的屏幕？

使用微湿的柔软干布擦拭。避免使用任何可能损坏防眩光涂层的化学或研磨性产品。

LPM-770BP 支持的最大分辨率是多少？

原生分辨率为 1280 x 1024 像素。显示器也可以接受较低分辨率，采用拉伸或居中模式。

我可以将显示器安装到墙上吗？

可以，LPM-770BP 兼容 VESA 100x100 mm 标准。请使用适合 5.2 kg 重量的安装套件。

如何在视频输入之间切换？

按前面板上的'Input'按钮循环切换信号源（VGA, DVI, HDMI）。选择将在屏幕上显示。

如果屏幕保持黑屏怎么办？

首先检查电源线和开关。确保视频线正确连接。如果问题仍然存在，请用其他信号源测试。

耗电量大吗？

不大，典型功耗在运行时为 45 W，待机时小于 1 W，对于这个尺寸的显示器来说是节能的。

我可以将显示器与 Mac 电脑一起使用吗？

可以，LPM-770BP 兼容任何带有 VGA、DVI 或 HDMI 输出的电脑。无需特定驱动程序。

如何调节亮度和对比度？

使用屏幕下方的按键进入 OSD 菜单。用方向键导航以调节亮度、对比度和其他显示参数。

显示器有通风噪音，这正常吗？

此型号在高速运行时可能会产生轻微的风扇噪音。如果噪音变大或断断续续，请联系售后服务。

在哪里可以找到备件？

备件（电源模块、主板）可通过索尼授权经销商或其官方网站获取。请使用参考号 LPM-770BP。

用户手册 LPM-770BP SONY

便携式监视器 Portable Monitor Moniteur Portable 便携式监视器

使用说明书 JP

操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。

警告

为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。

为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛有液体的物体。

切勿将电池暴露在阳光、火或类似的极热环境下。

太大的耳机声压会损害听力。

小心

请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。

注意

特定频率的电磁场可能会影响此设备的图像和声音。

产品中有毒有害物质或元素的名称及含量

市场上有仿冒的电池，和索尼公司出品的电池看上去极其相似。为了维护您的合法利益，请到索尼特约维修站和索尼授权的专用配件经销商处购买电池和其他附件产品。否则，有可能会发生过热、着火、甚至爆炸，危及人身、财产安全。

目录

注意 4

安全方面 4

安装方面 4

LCD 屏幕使用方面 4

清洁方面 4

电池凹槽 4

特点 5

各部件及控制按钮的位置和功能 ……6

前面板 6

安装遮光罩 7

输入信号和可调整 / 设定项目 8

背面 / 底部面板 9

电源 10

连接电源 10

安装电池 10

选择预设值 10

选择菜单语言 12

使用菜单 13

使用菜单调整 14

项目 14

调整和修改设置 14

状态菜单....14

色温菜单....15

用户控制菜单 15

用户设定菜单 15

锁定键菜单....19

故障处理 19

规格说明 20

注意

安全方面

• 在使用此设备时，请仅使用“规格说明”一节中指定的电源线。
• 标有工作电压等信息的铭牌位于设备底部。
• 如果有任何物品或液体落入机壳中，请拔下设备插头，并在操作该设备之前务必将其送交专业人员检查。
• 插座板应安装在设备附近，并便于使用。
• 请勿握住电池搬运监视器。
• 长时间使用本设备后，其顶部及后部（通风孔、金属端子、金属零件及周边零件等）可能会变热。在使用期间或使用后触摸监视器时务必小心。
• 在安装于摄像机上的情况下使用此设备时，为安全起见，请将摄像机固定到三脚架上。

安装方面

• 保持足够的空气循环，以防止设备内部过热。请勿将设备放置在某些物品的表面（如毛毯、地毯等）或附近（如窗帘、织物等），这些物品可能会阻塞通风孔。
• 请勿将设备放置在靠近热源的地方，如散热器或风道附近，也不要将设备放置在阳光直射、有大量灰尘或有机械振动的地方。

LCD 屏幕使用方面

• 此监视器所用 LCD 屏幕是采用高精密技术生产的。因此，有很少一部分像素可能会表现为“亮点”，或者始终是暗点（黑色）、变亮（红色、绿色或蓝色）或者呈现闪烁状。此外，经过长时间的使用后，由于液晶显示本身的物理特性，也可能会出现这种“亮点”。这些问题并非故障。
• 请勿将 LCD 屏幕直接面对阳光，这样可能会损伤 LCD 屏幕。通过窗口放置该设备时务必非常小心。
• 请勿扳拉 LCD 显示器屏幕或将屏幕擦伤。请勿在 LCD 显示器屏幕上放置任何重物，这样可能会导致屏幕失去均匀。
• 如果此设备在寒冷的环境下使用，屏幕上可能会出现残留图像。这并非产品故障。当显示器变暖后，屏幕会返回到正常状况下。
• 如果长时间显示一个固定的图像（如被分割的图像或时间区码的边框，或者静止图像），屏幕上可能会残留一个影像，并层叠形成重影。
• 屏幕在操作过程中会逐渐变暖。这并非产品故障。

清洁方面

清洁前

确保先将电池取出。

清洁监视器屏幕

此监视器屏幕表面进行了特殊处理，以减少反射光。

维护不当可能会削弱监视器的性能，因此需要注意以下几点：

• 请使用软布如清洁布或玻璃清洁布轻轻擦拭屏幕。
• 使用浸过水的潮湿软布如清洁布或玻璃清洁布可以擦除顽固的污渍。
• 千万不要使用溶剂，例如酒精、苯或稀释剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布，因为它们会损坏屏幕表面。

清洁机壳

• 使用柔软的干布轻轻擦拭机壳。使用浸过中性清洁剂的软布可以擦掉顽固的污渍，然后用柔软的干布擦拭。
• 使用酒精、苯、稀释剂或杀虫剂可能会破坏机壳的表面光泽，或者擦掉机壳上的指示。不要使用这些化学制品。
• 如果您使用脏布擦拭机壳，可能会刮伤机壳表面。
• 如果机壳长时间与橡胶或乙烯基树脂产品接触，机壳的表面涂层将会被破坏或脱落。

电池凹槽

本设备的电池凹槽（连接电池的部分）是易耗品。如果该凹槽因震动或挤压等原因发生变形或弯曲，或者因为长期户外使用而生锈，电源可能不会主件供电。我们建议定期检查，以便长久使用。请联系索尼销售商进行咨询。

特点

LPM-770BP（7型）是一款商用高性能便携式LCD监视器。它支持数字或模拟主广播信号和HDMI ¹⁾ 输入。而且，它还具有调整各种对象或用途的功能。

1) HDMI、HDMI 标识以及 High-Definition Multimedia Interface（高清晰多媒体接口）都是 HDMI Licensing LLC 在美国及其他国家或地区的商标或注册商标。

格式

此监视器支持视频、分量视频、HDMI 信号和 NTSC/PAL 彩色制式。

有关详情，请参见 “可用信号格式”（第 21 页）。

LCD 保护板

您可以使用四个螺钉轻松地安装及拆下 LCD 屏幕的保护板。

二电源系统

此监视器可采用 Sony L 系列锂离子电池或 DC 12V 的 XLR-4P 电源。

选择标志器 / 扫描显示

可以显示用于商业用途的各种选项。根据用途进行选择，可以显示中央标志器、纵横比标志器和显示尺寸（扫描）等。

有关详情，请参见 “标志器设置”（第 16 页）和 “功能按钮设置”（第 17 页）的扫描。

扫描设置 / 原始显示

当视频信号为输入时，您可以将显示尺寸设置为0%扫描（普通）、5%过扫描（过扫描）和缩放模式（全屏）。

监视器还具有将信号像素以一对一的模式映射到面板上的原始显示功能。

选择色温模式

您可以从两种设置（9300 K、6500 K）中选择色温。

屏幕菜单

您可以使用屏幕菜单，根据连接的系统来设定合适的设置。

选择语言显示

您可以从英语、法语、德语、西班牙语、意大利语、日语和简体中文这七种显示语言中选择所需的语言。

锁定键功能

您可以锁定按键功能以防止误操作。

单声扬声器

用于检查声音。

电池操作功能

在使用 Sony L 系列 NP-F970 电池的情况下，LCD 监视器大约可工作三小时；在使用 Sony L 系列 NP-F770 电池的情况下，大约可工作两小时（具体时间因工作环境而异）。

色彩峰值

为了便于调焦，图像的边缘将进行着色。您可以选择相应的峰值电平，以满足拍摄的需要。

视频级别标志器

图像中指定的视频亮度级别将进行着色，用作调整光圈的指导。您可以选择相应的视频亮度级别，以满足拍摄的需要。

双图显示

此监视器可并排显示两张复合输入图像。这样即可通过此监视器同时对两张图像进行检查或调整。

沿四个方向设有安装螺钉孔

此监视器的上/下/左/右有四个 1/4 英寸的螺钉孔。这样在安装监视器时可以有更大的自由度。

小巧轻盈

此监视器重大约 840 g（仅主机）。作为一款可安装在摄像机热靴上的便携式监视器，其设计具有较高的可移动性。

复合环形转接

此监视器可对复合信号进行环形转接。这样即可用各种方式来设置系统。

各部件及控制按钮的位置和功能

前面板

您可以拆除四个螺钉来拆下 LCD 保护板。

②（耳机）插孔

输出由输入选择按钮选择的音频信号的声音。

③扬声器

以单声道 (L + R) 输出由输入选择按钮选择的音频信号。

当耳机连接到 ○ 插孔时将不会输出音频信号。

④输入选择按钮

通过按这些按钮可监视到各个连接器的信号输入。

⑤功能按钮

可以开启或关闭所指定的功能。

出厂设置如下；

F1 按钮：亮度 F2 按钮：对比度 F3 按钮：色度 F4 按钮：扫描 F5 按钮：音量

您可以在用户设定菜单的功能按钮设置中指定不同的功能。

按已经指定了亮度、对比度、色度、扫描或音量等功能的按钮，显示调节画面。再按相同按钮，调节画面消失，但可以不显示设定值调节数值。

有关给功能按钮指定功能的详情，请参见第 18 页。

⑥菜单操作按钮

显示或设置屏幕菜单。

菜单选择控制钮

显示菜单时，旋转控制钮以选择菜单项目或设置值，然后按控制钮确认设置。

ENTER 按钮

按此按钮确认所选的菜单项目。

不显示菜单时，按此按钮可以显示辨别出的信号格式。

RETURN 按钮

显示菜单时，按此按钮可将项目值复位为原来的值（某些项目除外）。

不显示菜单时，按此按钮可以在屏幕的左下方显示用户设定菜单的功能按钮设置中选择的功能名称。

MENU 按钮

按此键可显示屏幕菜单。

再次按此键清除屏幕菜单。

⑦ POWER 开关和指示灯

当此设备处于关闭状态时，按此开关可打开电源。指示灯亮为绿色。再次按下此开关可将监视器关闭。指示灯熄灭。在节电模式下，指示灯亮为琥珀色。

电量指示灯

这些灯指示剩余电量。电量低时，底灯会缓慢闪烁。请尽快更换电池。如果电池消耗殆尽，本设备将会断电，底灯将会快闪10秒钟。

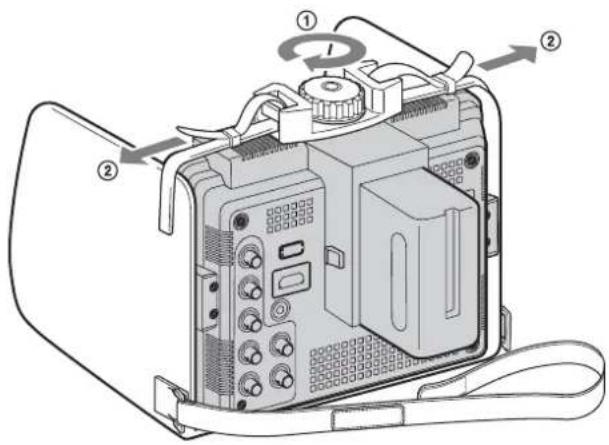

安装遮光罩

通过安装随带的遮光罩，即使在明亮的光线条件下也非常便于观看图像。

1 安装用于装配遮光罩的钩环扣件。 2 旋转拨盘，将遮光罩固定到三脚架插孔上，然后向左右方向拉动皮带。

3 用后端的皮带将遮光罩固定到本设备上。

○：可调整 / 可设定 ×：不可调整 / 不可设定 * 调整副控制的值相同。

背面 / 底部面板

①COMPOSITE 1 输入和输出连接器 (BNC)

IN 连接器

输入连接器，用于复合视频信号或音频信号。

OUT 连接器

环形转接输出连接器，用于 COMPOSITE 1 输入。

②COMPOSITE 2 输入和输出连接器 (BNC)

IN 连接器

输入连接器，用于复合视频信号或音频信号。

OUT 连接器

环形转接输出连接器，用于 COMPOSITE 2 输入。

注意

当输入不稳定的视频信号时，图像可能会不正常。我们建议使用 TBC（time base corrector，时基校正器）。

④COMPONENT 输入连接器 (BNC)

输入连接器，用于 component 视频信号。

⑤HDMI 输入连接器

HDMI 信号的输入连接器。

注意

使用带 HDMI 标识的 HDMI 电缆（可选）。

⑥EJECT 按钮

在按下此按钮的同时取出电池。

⑦三脚架 / 角撑插孔 (1/4-20UNC)

使用三脚架或角撑时，要使用此孔将其固定到监视器上。

将监视器安装到三脚架或角撑上时，小心不要失稳。

⑧电池安装

安装电池 NP-F970 或 NP-F770。

注意

为安全起见，请勿使用除下列 Sony 授权电池以外的电池。

锂离子电池：NP-F970、NP-F770

⑨DC 12V IN 插孔 (XLR 型, 4 芯)

连接 DC 12V 外部电源以使用此监视器。

电源

连接电源

连接电源前，确保已关闭 POWER 开关。

安装电池

注意

• 请使用充好电的电池。
• 务必使用 Sony 的 “InfoLITHIUM” 电池。建议使用 NP-F970/F770。
• 不能使用 Sony 的 “InfoLITHIUM” 电池 NP-F570/F550/F530/F330。
• 携带监视器时，不要握住电池。

安装

在沿箭头方向按压 EJECT 按钮的同时，将电池慢慢取出。

选择预设值

当您购买该设备后第一次打开它时，从选项中选择您要使用的地区。

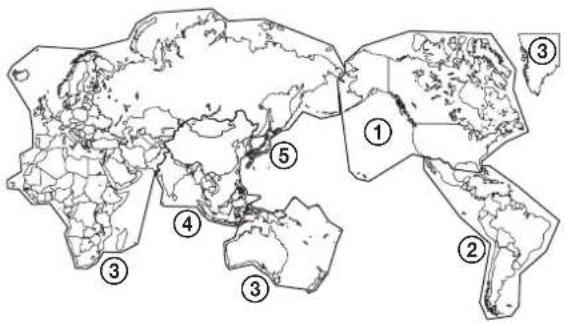

每个区域的预设值

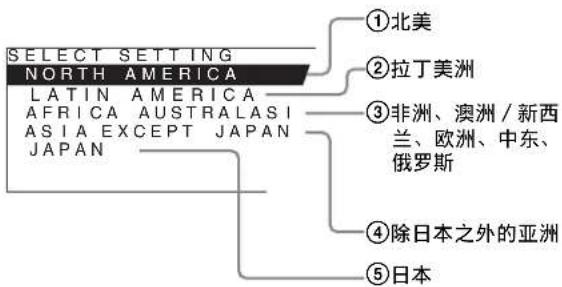

设备开机，同时出现 SELECT SETTING 画面。

2 旋转菜单选择控制钮选择您使用设备的区域，然后按菜单选择控制钮或 ENTER 按钮。

如果选择了 ①、③ 或 ⑤

显示确认屏幕。请确认所选地区。如果设置错误，请按 RETURN 按钮返回到前一画面。

SELECT THIS AREA? NORTH AMERICA

[ENTER] YES [RETURN] NO

如果选择了 ② 或 ④

出现以下其中一个画面。旋转菜单选择控制钮进一步缩小区域范围，然后按菜单选择控制钮或 ENTER 按钮。

显示确认屏幕。请确认所选地区。

如果设置错误，请按 RETURN 按钮返回到前一画面。

②如果选择 LATIN AMERICA:

④如果选择 ASIA EXCEPT JAPAN:

如果使用该设备的用户属于下图中标有阴影的地区，则应该选择 NTSC AREA。 其它用户应该选择 PAL AREA。

3 按菜单选择控制钮或 ENTER 按钮。

此时屏幕中出现 SELECT SETTING 画面，适合所选地区的菜单项设定将被应用。

注意

如果您选择了错误的地区，使用菜单设定以下项目。

• 色温（第15页）
• NTSC 设定 (第 16 页)

有关设置值的详情，请参见 “每个区域的预设值”（第 10 页）。

选择菜单语言

您可以从七种语言（英语、法语、德语、西班牙语、意大利语、日语、简体中文）中选择一种用来显示菜单和其它屏幕显示的语言。

“ENGLISH （英语）”是预设设置。

当前设置显示在菜单屏幕说明中标有 ■ 的位置。

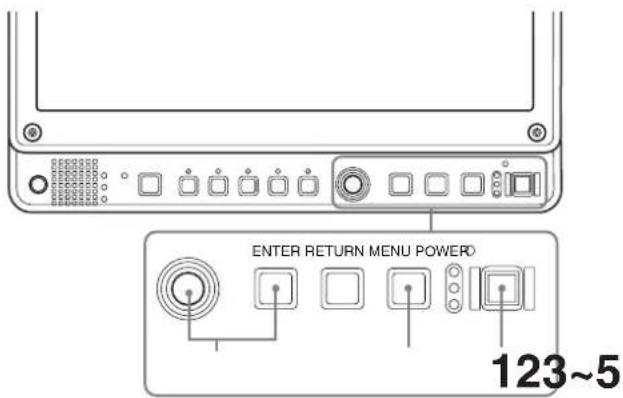

1 打开此设备。

2 按 MENU 按钮。

屏幕中出现菜单。

当前选择的菜单显示为黄色。

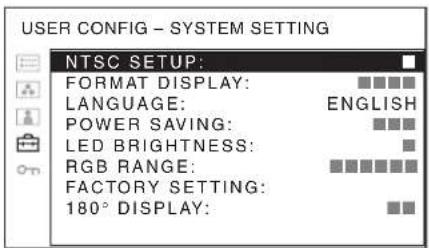

3 旋转菜单选择控制钮选择 USER CONFIG（用户设定）菜单的 SYSTEM SETTING，然后按菜单选择控制钮或 ENTER 按钮。

所选菜单中的设置项目（图标）显示为黄色。

4 旋转菜单选择控制钮选择 “LANGUAGE”，然后按菜单选择控制钮或 ENTER 按钮。

所选项目显示为黄色。

5 旋转菜单选择控制钮选择语言，然后按菜单选择控制钮或 ENTER 按钮。

菜单改变为所选的语言。

清除菜单

按 MENU 按钮。

如果在一分钟之内没有按任何按钮，则菜单将自动消失。

使用菜单

该设备带有一个屏幕菜单，用于进行各种调整和设置，如图像控制、输入设定、修改设定等。您还可以改变屏幕菜单的显示语言。

若要改变菜单语言，请参见第 12 页上的 “选择菜单语言”。

当前设置显示在菜单屏幕说明中标有 ■ 的位置。

1 按 MENU 按钮。

屏幕中出现菜单。

当前选择的菜单显示为黄色。

2 旋转菜单选择控制钮选择菜单，然后按菜单选择控制钮或 ENTER 按钮。

当前所选的菜单图标显示为黄色，同时显示设置项目。

3 选择一个项目。

旋转菜单选择控制钮选择项目，然后按菜单选择控制钮或 ENTER 按钮。

要修改的项目显示为黄色。

如果菜单含有多页，旋转菜单选择控制钮到所需的菜单页中。

4 设置或调整某个项目。

在修改调整级别时：

要增加数值，将菜单选择控制钮向右转。

要减少数值，将菜单选择控制钮向左转。

按菜单选择控制钮或 ENTER 按钮确认数值，然后恢复初始屏幕。

在更改设置时：

旋转菜单选择控制钮改变设置，然后按菜单选择控制钮或 ENTER 按钮确认设置。

若要使调整值或设置值返回原来的值：

按菜单选择控制钮或 ENTER 按钮之前按 RETURN 按钮。

注意

• 显示为黑色的项目不能访问。您可以在它显示为白色时访问。
• 如果锁定键功能已经打开，所有的项目都会显示为黑色。如果要修改任何项目，首先将锁定键打到关。

有关锁定键功能的详情，请参见第 19 页。

使显示屏返回原来的屏幕

按 RETURN 按钮。

清除菜单

按 MENU 按钮。

如果在一分钟之内没有按任何按钮，则菜单将自动消失。

关于设置的记忆功能

设置会被自动储存在监视器存储器中。

使用菜单调整

项目

该监视器的屏幕菜单中含有以下项目。

状态 （显示当前设置的项目。）

视频信号格式

色温

HDMI 格式

NTSC 设定

扫描模式

节电方式

型号和序号

色温

色温

手动调整

用户控制

副控制

图像控制

输入设定

用户设定

系统设置

NTSC 设定

格式显示

语言

节电方式

LED 亮度

RGB 范围

出厂设置

180°显示

标志器设置

启用标志器

标志器选择

中央标志器

标志级别

加亮标志内侧

峰值设置

启用峰值

峰值电平

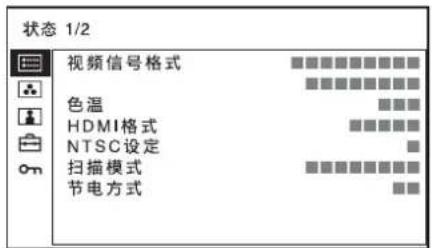

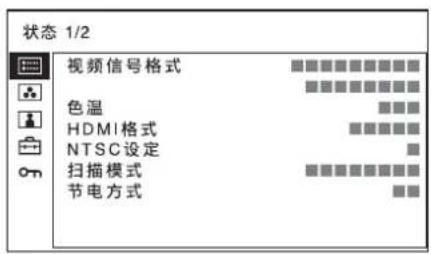

状态菜单用于显示设备的当前状态。该菜单显示以下项目：

• 视频信号格式
• 色温
• HDMI 格式
• NTSC 设定
• 扫描模式
• 节电方式
• 型号和序号

色温菜单

色温菜单用于调整图像的白平衡。

您需要使用测量仪器来调整白平衡。

推荐使用：Konica Minolta Color Analyzer CA-210

子菜单 设定状态

色温从D65、D93和用户设定中选择色温。

手动调整如果您将色温设为用户设定,则显示的项目将由黑色变为白色,这意味着您可以调整色温。设定值被储存。•调整增益:调整色平衡(增益)。•调整偏置:调整色平衡(偏置)。•复制来源:如果您选择D65或D93,所选色温的白平衡数据将被复制到用户设定中。

用户控制菜单

用户控制菜单用于调整图像。

不能根据输入信号调整的项目显示为黑色。

有关输入信号和可调整 / 设置项目，请参见第 8 页。

子菜单 设定状态

副控制 精确调整指定了对比度、亮度、色度和相位的功能按钮的调整范围。• 对比度:调整图像的对比度。• 亮度:调整图像亮度。• 色度:调整颜色强度。 设置的值越大,色度越强。 设置的值越小,色度越弱。• 相位:调整色调。 设置的值越大,图像的绿色越重。 设置的值越小,图像的紫色越重。• 光圈:调整图像清晰度。设置的值越大,图像越清晰。 设置的值越小,图像越模糊。 启用摄像机调焦功能时光圈不工作。• 背光:调整背光。 设置值更改时,背光的亮度随之更改。• 音量:调整音量。

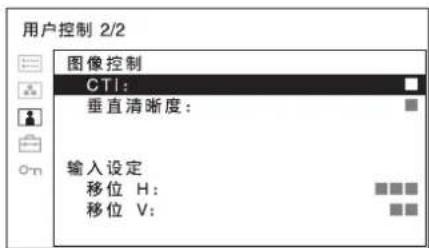

图像控制 调整图像。• CTI (Chroma Transient Improvement,色度瞬态矫正):当输入信号的颜色分辨率较低时,屏幕上会出现勾边图像。 当此设置较高时,图像的勾边现象会更加严重。• 垂直清晰度:此时会出现勾边图像。 当此设置较高时,图像的勾边现象会更加严重。

输入设定 • 移位 H:调整图像的位置。 该值增加时,图像向右移动;该值减小时,图像向左移动。• 移位 V:调整图像的位置。 该值增加时,图像向上移动;该值减小时,图像向下移动。

用户设定菜单

用户设定菜单用于设置系统、标志器、峰值、视频级别标志器、显示器配置文件及功能按钮。

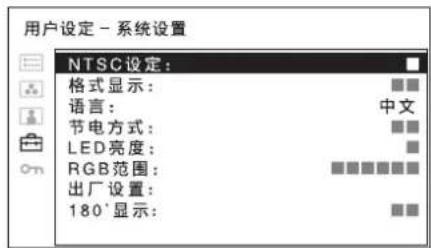

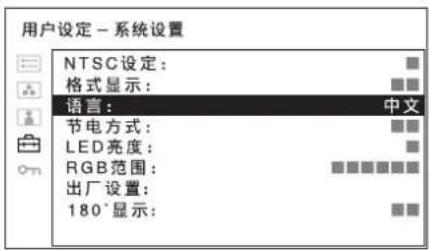

系统设置 标志器设置

子菜单设定状态

NTSC 设定 从以下两种模式中选择 NTSC 设定级别。7.5 设定级别主要用于北美。0设定级别主要用于日本。

格式显示 选择信号格式和扫描模式的显示模式。开:始终显示格式和扫描模式。关:显示被隐藏。自动:当信号开始输入时,信号格式和扫描模式显示约10 秒钟。

语言 从下面七种语言中选择显示菜单或消息所使用的语言。ENGLISH:英语FRANÇAIS:法语DEUTSCH:德语ESPAÑOL:西班牙语ITALIANO:意大利语日本語中简体中文

节电方式 将节电模式设为开或关。 当此设置设为开时,如果在一分钟之内无信号输入,监视器将进入节电模式。

LED 亮度 设置前面板的 LED 亮度。0:LED 变得更亮。1:LED 变得更暗。

RGB 范围 为 RGB 格式的 HDMI 信号设置黑电平和白电平。全部:0(黑电平)到 255(白电平)有限:16(黑电平)到 235(白电平)

出厂设置 使所有设置返回到出厂设置。 如果按 ENTER 按钮并选择 YES,设置就会返回到出厂设置。 所有记忆都将予以清除。 如果按RETURN 按钮并选择 NO,显示屏将返回原来的屏幕。

180°显示 选择 “开” 可使图像旋转 180°显示。自下方观看图像时,可以将本设备倒置。选择“关”则恢复正常使用状态。

子菜单 设定状态
启用标志器 选择开时显示标志器,选择关时不显示标志器。注意当选择扫描设置中的原始时,不显示标志器。要显示标志器,请选择原始以外的设置。
标志器选择 当影片的边框显示在屏幕中时,要根据影片选择合适的纵横比。使用指定了纵横比功能的按钮选择 16:9 的纵横比时您可以从 4:3、15:9、14:9、13:9、1.85:1、2.35:1、1.85:1 & 4:3 和“关”中进行选择。使用指定了纵横比功能的按钮选择 4:3 的纵横比时您可以选择 16:9 或关。
中央标志器 将此设置设为开可显示图像的中央标志,设为关时不显示。
标志级别 设定显示标志器选择和中央标志器的亮度。 您可以从 1 到 3 中进行选择。 设置值越低,标志器的显示越暗。
加亮标志内侧	选择是否将标志器显示的外侧加暗。关:标志器外侧不加暗。标志外侧加灰:将标志器外侧加灰。标志外侧加黑:将标志器外侧加黑。

峰值设置

子菜单 设定状态

启用峰值 选择开时显示峰值,选择关时不显示峰值。

峰值电平 设置峰值电平。1:超细2:细3:中等

子菜单设定状态

启用 VLM 选择开时显示 VLM,选择关时不显示 VLM。

选择 VLM 设置 VLM。•1: IRE 80•2: IRE 70•3: IRE 60

视频级别标志器功能允许选择上述三种模式之一，其中的绿色位置指示 IRE 级别。

注意 IRE 的值仅供参考。建议您核对实际的图像。

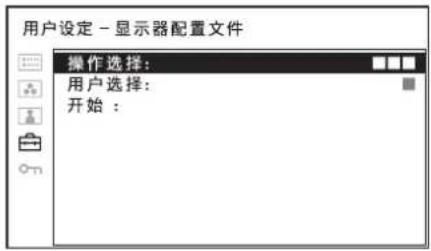

显示器配置文件

子菜单 设定状态
操作选择 设置是否加载或保存配置文件。 ·加载:加载配置文件。 ·保存:保存配置文件。
用户选择 选择要操作的文件。 已编写配置文件的用户将用红色显示。
	注意 如果为已编写配置文件的用户选择保存,就会覆盖设置。
开始 开始操作。	如果在操作选择中选择了加载 ·按 ENTER 按钮并选择 YES: 加载所选的配置文件。 ·按 RETURN 按钮并选择 NO: 返回原来的屏幕。
	如果在操作选择中选择了保存 ·按 ENTER 按钮并选择 YES: 保存所选用户的配置文件。 ·按 RETURN 按钮并选择 NO: 返回原来的屏幕。

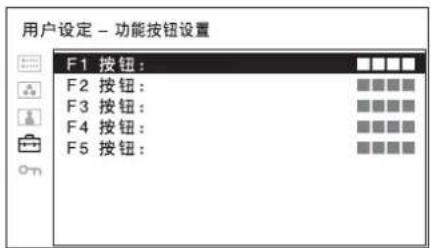

功能按钮设置

子菜单 设定状态
F1 按钮到 F5 按钮	为前面板上的功能按钮指定功能并开启或关闭功能。您可以从扫描、纵横比、MONO 和标志器中为按钮指定功能。出厂设置F1 按钮:亮度F2 按钮:对比度F3 按钮:色度F4 按钮:扫描F5 按钮:音量

关于指定给功能按钮的功能

对比度

按此按钮显示调节画面，并调节图像对比度。再按此按钮则隐藏调节画面，但仍可以调节图像对比度。将菜单选择控制钮向右转增加对比度，向左转减少对比度。

亮度

按此按钮显示调节画面，并调节图像亮度。再按此按钮则隐藏调节画面，但仍可以调节图像亮度。将菜单选择控制钮向右转增加亮度，向左转减少亮度。

色度

按此按钮显示调节画面，并调节色彩强度。再按此按钮则隐藏调节画面，但仍可以调节色彩强度。将菜单选择控制钮向右转增加强度，向左转减少强度。

相位

按此按钮显示调节画面，并调节色调。再按此按钮则隐藏调节画面，但仍可以调节色调。将菜单选择控制钮向右转增加绿色调，向左转增加紫色调（该功能只能用于 NTSC）。

光圈

按此按钮显示调节画面，并调节图像锐度。再按此按钮则隐藏调节画面，但仍可以调节图像锐度。将菜单选择控制钮向右转使图像更加清晰，向左转使图像更加柔和。

音量

按此按钮显示调节画面，并调节音量。再按此按钮则隐藏调节画面，但仍可以调节音量。将菜单选择控制钮向右转增加音量，向左转减少音量。

峰值

按此按钮显示峰值。当再次按此按钮时，监视器自动切换到正常显示。请在峰值电平菜单中设置峰值电平。

按此按钮显示 VLM。当再次按此按钮时，监视器自动切换到正常显示。请在选择 VLM 菜单中设置 VLM 级别。

纵横比

按此按钮可设定图像的纵横比，4:3 或 16:9。

注意

监视器的面板为 15:9。

当显示 16:9 信号时，黑色条显示在显示屏的顶部和底部位置。这并非产品故障（请参见第 18 页上的“扫描模式图像”）。

双图模式

按此按钮同时显示 COMPOSITE 1 和

COMPOSITE 2。当再次按此按钮时，监视器自动

切换到正常显示。此时显示在进入双图模式之前所选的线路。

注意

在选择 COMPOSITE 1 或 COMPOSITE 2 的情况下可以使用该功能。当选择 COMPOSITE 1 时，按此按钮将在左侧显示来自 COMPOSITE 1 的图像。

当选择 COMPOSITE 2 时，按此按钮将在左侧显示来自 COMPOSITE 2 的图像。

当再次按此按钮时，监视器自动切换到正常显示。

复合视频选择

按此按钮可在 COMPOSITE 1 与 COMPOSITE 2 之间切换。

注意

在选择 COMPOSITE 1 或 COMPOSITE 2 的情况下可以使用该功能。

扫描

按此按钮改变图像的扫描尺寸。对于 4:3 显示，每按一次按钮，图像将按照普通扫描 → 过扫描 → 原始的顺序进行切换。对于 16:9 显示，每按一次按钮，图像将按照普通扫描 → 过扫描 → 全屏 → 原始的顺序进行切换（请参见第 18 页上的“扫描模式图像”）。

MONO

按此按钮可显示单色图像。当再次按此按钮时，监视器自动切换到彩色模式。

标志器

按此按钮可显示标志器。在标志器设置菜单中设置纵横比标志器（请参见第 16 页）。

扫描模式图像

输入
全屏	-	800 × 480
原始(1080i,1080P)	-	图像边框800 × 480
原始(720P)	-	800 × 480
原始(480i,575i,480P,576P)	645 × 480(480i, 480P)768 × 480(575i, 576P)	-
图像水平缩放以按照4:3纵横比显示。

图像水平缩放以按照 4:3 纵横比显示。

锁定键菜单

您可以将设置锁定，这样可以防止未授权用户对其进行修改。

选择关或开。

如果您将其设置为开，则所有项目都显示为黑色，这表示这些项目被锁定。

故障处理

这部分内容将帮助您分析故障的原因，而无需咨询技术支持。

• 无法操作设备 → 启用了按键保护功能。在锁定键菜单中将锁定键设置设为关。 或者，指定的功能无效。按 RETURN 按钮检查指定的功能。
• 显示屏图像靠上或靠下位置出现黑条 → 当信号的纵横比不同于面板的纵横比时会出现此黑条。这不是设备故障。
• 不能进行调整和设置 → 根据输入信号和设备状态，可能无法进行调整和设置。请参见 “输入信号和可调整 / 设定项目”（第 8 页）。
• HDMI 输入信号的显示缓慢 → 这是硬件的设计规格。不是机器故障。

规格说明

图像质量

LCD 屏幕 TFT 有源矩阵

图像大小 7 型

视角（左 / 右，对比度 > 10:1）

80° / 80°

扫描 普通 0%

过扫描 5%

有效图像尺寸（宽 x 高，对角线尺寸）

152.4 mm × 91.5 mm, 177.8 mm

分辨率 水平 800 点，垂直 480 线

纵横比 15:9

输入 / 输出

输入

COMPOSITE 输入 (NTSC/PAL) 连接器

BNC 型 (2)

1 Vp-p ± 3 dB 负同步

HDMI 输入连接器

A型(1)

COMPONENT 输入连接器

BNC型(1)

0.7Vp-p ± 3dB

(75% 色度正常颜色棒信号)

音频输入连接器

φ3.5 立体声迷你插孔(1)

DC IN 连接器

DC 12V （输出阻抗 0.05 Ω 或更低）

输出

COMPOSITE 输出连接器

BNC 型 (2)

环形转接，具有 75 Ω 自动端接功能

内置扬声器输出

0.5 W 单声道

立体声耳机输出连接器

φ3.5 立体声迷你插孔 (1)

一般参数

电源 DC 7.2 V Sony NP-F970/F770 电池

DC 12 V XLR-4P 插头

能耗

最大：大约 15 W

尺寸（宽 / 高 / 厚）

大约 186 mm × 146 mm × 66 mm

重量 大约 840 g （仅主机）

工作条件

温度 0°C 到 40°C

建议温度

20 ℃ 到 30 ℃

建议温度

20 ℃ 到 30 ℃

湿度 30% 到 85% (无水汽冷凝)

压力 700 hPa 到 1060 hPa

储存和运输条件

温度 -20 ℃ 到 +60 ℃

湿度 0% 到 90%

压力 700 hPa 到 1060 hPa

提供的附件

遮光罩(1)

成套印刷文件

设计和规格如有更改，恕不另行通知。

注意

在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由，SONY对任何损坏概不负责。由于本机故障造成的现有损失或预期利润损失，不作（包括但不限于）退货或赔偿。

可用信号格式

此设备支持以下信号格式。

制式	总线数	有效线数	帧频	扫描	纵横比	信号标准
						COMPOSITE	HDMI	COMPONENT
575/50I(PAL)	625	575 25	2:1	隔行扫描	16:9/4:3	○		○
480/60I(NTSC)	525	483	30	2:1	隔行扫描	16:9/4:3	○	○
576/50P	625	576	50	逐行扫描	16:9/4:3	-	-	○
480/60P	525	483	60	逐行扫描	16:9/4:3	-	-	○
640×480/60P	525	480	60	逐行扫描	4:3	-	-	○
1080/24PsF^*	1125	1080	24	逐行扫描(sF)	16:9	-	-	○
1080/25PsF**	1125	1080	25	逐行扫描(sF)	16:9	-	-	○
1080/24P	1125	1080	24	逐行扫描	16:9	-	○	○
1080/25P	1125	1080	25	逐行扫描	16:9	-	○	○
1080/30P	1125	1080	30	逐行扫描	16:9	-	○	○
1080/50I	1125	1080	25	2:1	隔行扫描	16:9	-	○
1080/60I	1125	1080	30	2:1	隔行扫描	16:9	-	○
720/50P	750	720	20	逐行扫描	16:9	-	○	○
720/60P	750	720	60	逐行扫描	16:9	-	○	○
1080/50P	1125	1080	50	逐行扫描	16:9	-	○	○
1080/60P	1125	1080	60	逐行扫描	16:9	-	○	○

* 屏幕上格式显示为 1080/481。 **屏幕上格式显示为 1080/50I。
