| 产品类型 | 专业液晶显示器 |
| 品牌 | 索尼 |
| 型号 | FWD-S42H1 |
| 屏幕尺寸 | 42英寸（106.7厘米） |
| 原生分辨率 | 1920 x 1080（全高清） |
| 面板技术 | 液晶带LED背光 |
| 尺寸（不含底座） | 约987 x 579 x 85毫米 |
| 重量（不含底座） | 约16千克 |
| 电源 | 100-240伏交流电，50/60赫兹 |
| 典型功耗 | 约150瓦 |
| 视频接口 | HDMI、VGA（D-Sub）、DisplayPort |
| 音频接口 | 音频输入（3.5毫米插孔），音频输出（3.5毫米插孔） |
| 控制接口 | RS-232C、USB（用于更新） |
| 壁挂兼容性 | VESA标准400 x 400毫米 |
| 主要功能 | 显示静态和动态图像，亮度/对比度调节，待机模式 |
| 安全 | Kensington锁，锁定菜单 |
| 维护与清洁 | 使用柔软的干布擦拭；请勿使用液体或研磨性清洁剂 |
| 随机配件 | 遥控器、电源线、使用说明书 |
| 可维修性 | 预计可维修指数为7.5/10 |
| 工作温度 | 0°C至40°C |
1 问题 关于此设备。回答您知道的问题或提出自己的问题。
SONY FWD-S42H1 显示器配备了 10 W + 10 W 的内置扬声器（立体声配置下为 20 W）。这些扬声器提供适合显示器常见用途的基本声音。
在音频连接方面，显示器提供：
如果您寻求更好的音质，我们建议通过显示器的音频输出连接 外部扬声器。内置扬声器旨在用于基本用途，并不能替代真正的外部放大系统。
下载您的设备说明 显示器 免费PDF格式！查找您的手册 FWD-S42H1 - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 FWD-S42H1 品牌 SONY.
下記の注意事項を守らないと、破裂・発熱・液漏れ
有効表示寸法 930（水平）×523（垂直）mm
有効表示寸法 1,040（水平）×585（垂直）mm
FWD-S47H1:3.3 A (最大)
FWD-S47H1:320 W (最大)
動作条件 温度：0～35℃
湿度：20～90%
(結露のないこと)
外形寸法 FWD-S42H1:972.1×565.1×125
mm
972.1 × 613.6 × 275 mm
(別売スタンド含む)
(幅 / 高さ / 奥行き、最大突起部
含まず)
FWD-S47H1: 1081.6 × 626.8 × 129
毫米
1081.6 × 675.3 × 275 毫米
（含另售支架）
（宽 / 高 / 深，不含最大突出部分）
为避免引发意外的火灾或遭受电击的危险，请勿将本机置于雨点所及或者潮湿的地方。
为避免触电，请勿打开机壳。只可让有资格的专业人员进行维修事项。
警告
关于搬运
警告
插座应安装于本装置附近且易于插拔之处。
插座应安装于本装置附近且易于插拔之处。
如果对上述电源线/设备接口/插口的使用有疑问，请垂询合格维修人员。
使用前须知 4
关于安装的建议 5
前视图 6
后视图 7
遥控器 10
按钮说明 10
遥控器上的特殊按钮 12
使用宽模式 12
使用PAP设定 13
使用 ID MODE 按钮 14
可选购的适配器 15
连接扬声器 16
连接交流电源线 16
电缆布置 17
菜单综述 18
Picture/Sound 设定 19
Screen 设定 23
Setup 设定 27
使用网络功能的准备工作 30
个人电脑操作 32
故障排除 35
输入信号参照表 37
规格 39
索引 41
在清洁显示器之前务必拔掉电源线。
勿让硬物刮擦，或重击显示屏表面，或使物体碰撞屏幕表面，因为这样会损坏屏幕表面。
显示屏有专门的表面处理方法。
按照以下说明操作，以防因清洁时的不当处理而损害性能。
尽管液晶显示屏是通过高技术制造而成，且有效分辨率至少达到 99.99%，但仍可能有持续亮或闪烁的黑点（像素缺失）或亮点（红色，蓝色，绿色等）。LCD 显示屏出现的这些现象有时是由像素缺陷造成的。本装置使用较长一段时间后可能会出现这些现象。 这些并不是屏幕故障。
请保存原装的纸箱和包装填料。
它们是搬运本机的理想包装箱。搬运本机时，请按照纸箱上的图示重新包装。
如果有关于本机的任何问题，请与授权的 Sony 经销商联系。
前视图
侧视图
单位：cm
显示器连接着支架（未附带）时，移动或安装显示器至少需要 2 个人。
前视图
侧视图
垂直安装显示器
侧视图

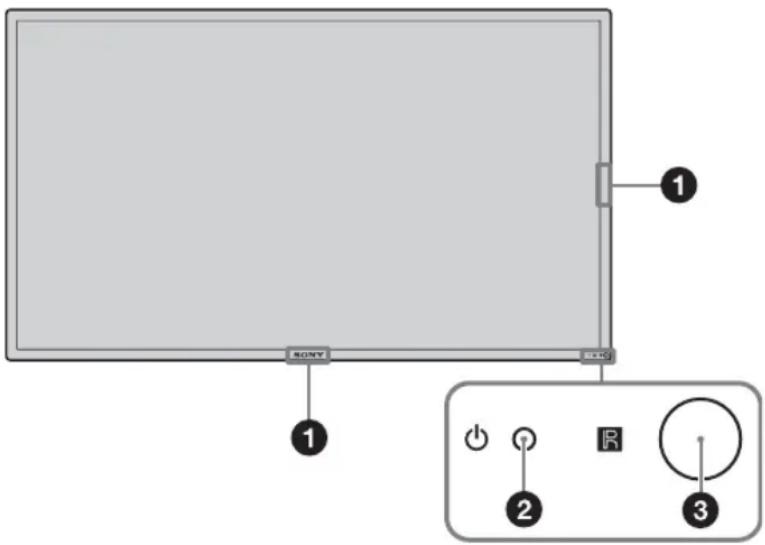

① Sony 标识 Sony 标识点亮。
在菜单画面中，您可以将自动改为各种手动设定。请参阅第 29 页的 “Logo”。
② ⏻ (电源 / 待机) 指示灯
- 当显示器打开时点亮为绿色。
- 当显示器处于待机模式时点亮为红色。如果信号是从个人电脑输入，则当显示器进入节电模式时将点亮为橙色。
当 ⏻指示灯红色闪烁时，参见第 35 页。
当 “Multi Display” 设定中的 “LED” 选项设定为 “Off”，并且 “Position” 选项未设定到右下方，则即使显示器已打开，该指示灯也不会点亮为绿色，除没有信号或不支持该信号的情况之外。
③遥控传感器 遥控光接收器。
*插图仅表示 FWD-S47II1。
| 部件说明 | |
| 1总电源开关设定设备时,请打开总电源开关(按一侧)。|总电源开关关闭(按○侧)时,耗电为0W。 | |
| 2AC IN插座将附送的交流电源线连接至此插座和壁装电源插座。参见第16页。一旦连接了交流电源线并打开总电源开关,指示灯将点亮为红色,并且显示器将进入待机模式。 | |
| 3SPEAKER插座将扬声器 | SS-SPG02(未附带)连接至此插座。关于连接扬声器的详细说明,请参阅扬声器附带的操作手册。关于扬声器电线接线方法的详细说明,请参见第17页。 |
| 4扬声器安装位置安装专用扬声器SS-SPG02。 | |
| 5支架安装孔符合VESA标准的螺孔。(间距:400mm×400mm,螺丝:M6) | |
| 6显示器适用支架安装孔 | 使用这些挂钩安装SU-S01显示器支架(未附带)。 |
| 7专用显示器支架安装孔盖 | 要安装SU-S01显示器支架(未附带)时拆下。 |
| 8(电源)开关 | 打开或关闭(待机)显示器。总电源开关打开(|侧)时操作。 |
| 9INPUT/÷(执行)按钮 | 按此按钮选择来自INPUT或OPTION连接器的信号。每按一次INPUT按钮,输入信号按如下顺序循环切换。→SVideo→Video→HD15→DVI→OPTION如果OPTION插槽没有安装支持视频信号的可选购的适配器,则OPTION将被跳过。按此按钮确定选择。 |
| 10+/-/∅/∅(音量/光标)按钮 | 按下可控制扬声器的音量。当菜单被显示时,按下可移动光标或设置某个值。按此按钮确定选择。 |
| 11MENU/∅(返回)按钮 | 按此按钮显示菜单。按此按钮将返回前一个菜单画面。 |
| 12REMOTE(10BASE-T/100BASE-TX) | 此连接器可用10BASE-T/100BASE-TX LAN电缆将显示器连接至网络。您可以通过个人电脑的网络指定各种设定并控制显示器。小心·当您将本机的LAN电缆连接到外围设备时,请使用附送的电缆以防止由于辐射干扰而造成故障。·为安全起见,请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。按照本端口的说明操作。注使用此连接器时,请在“Network Port”中选择“Display”。(第29页) |
| 13AUDIO(立体声微型插孔) | 这是用于外接设备的音频监听输出端子。输出屏幕上当前所显示信号的音频。在“P&P”或“PinP”模式中,输出与动态*图像一致的音频信号。注“Sound Mode”或“Speaker Out”中指定的设定将不会反映出来。·由遥控器设定的降噪状态不会反映出来。 |
| 14VIDEO | SVIDEO IN(微型DIN 4芯):连接至视频设备的S Video输出。VIDEO IN(BNC):连接至视频设备的视频输出。VIDEO OUT(BNC):连接至视频设备的视频输入。将输出从VIDEO IN输入的图像。AUDIO IN(立体声微型插孔):连接至视频设备的音频输出。 |
部件 说明
| 15 HD15 (RGB/COMPONENT)(D-sub 15芯) | HD15 (RGB/COMPONENT) IN:连接至视频设备或个人电脑的模拟 RGB 信号或分量信号输出。参见第40页。AUDIO IN:输入音频信号。连接至视频设备或个人电脑的音频信号输出。HD15 (RGB/COMPONENT) OUT:连接至视频设备或个人电脑的模拟 RGB 信号或分量信号输入。参见第40页。从上述 HD15 (RGB/COMPONENT) IN 连接器输入的信号将被输出。注·当输入分量信号时,切勿将同步信号输入至管脚13和14。否则,可能无法正确显示图像。·当显示器未连接至交流电源或处于待机模式时,没有信号从 HD15(RGB/COMPONENT) OUT 输出。 |
| 16 DVI(DVI-D 24芯) | DVI IN:连接到视频装置或个人电脑的数字信号输出端子。支持 HDCP 复制保护。AUDIO IN:输入音频信号。连接至视频设备等的音频信号输出。 |
| 17 OPTION插槽(VIDEO/COM 端口) | 此插槽支持视频信号和通信功能。在此插槽中装入一个选购适配器(BKM-FW系列)以扩展显示器功能。参见第15页。 |
*声音输出及输入信号可以切换时的状态。
按钮说明
按此按钮打开显示器电源。
在显示器背面上的总电源开关打开时进行操作。
按此按钮选择输入 DVI 端口的信号。
按此按钮选择从视频设备输入 S VIDEO IN 连接器的信号。
按此按钮选择从视频设备输入 VIDEO IN 连接器的信号。
选择“Picture Mode”。每按一次即在“Vivid”、“Standard”、“Custom”、“Conference”和“TC Control”之间切换。
▲/▼/◀/▶/⊕ 按钮用于移动菜单光标和设定数值等。按⊕设定所选的菜单或设定项目。
在“PAP”模式中，您可以切换双画面设定。参见第13页。
按此按钮更改纵横比。参见第12页。
按此按钮显示菜单。再按一次可将其隐藏。参见第18页。
- 按钮5和Ⓞ按钮各有一个触感圆点。在操作显示器时可使用触感圆点作为参照。
- 将两节AA（R6）尺寸电池（附带）装入，使电池上的⊕和⊖与遥控器电池舱内的图示匹配。
如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。处理电池时，必须遵守相关地区或国家的法律。
可操作某个指定显示器而不影响其它同时安装的显示器。
- ON按钮：按此按钮可在画面上显示“Index Number”。
- 0-9 按钮：按此按钮输入想要操作的显示器的“Index Number”。
- SET 按钮：按此按钮设定输入的 “Index Number”。
•C 按钮：按此按钮清除输入的 “Index Number”。
- OFF 按钮：按此按钮返回正常模式。
参见第 14 页。
调节图像 （对比度）等级。
按此按钮调节音量。
按此按钮消音。再按一次恢复声音。
选择 “PAP”（双画面）模式。每按一次即在 “P&P”、“PinP” 和单画面图像之间切换。请参阅第 13 页。
按此按钮在屏幕上显示当前选定的输入、输入信号的类型以及“Aspect”设定。再按一次可将其隐藏。如果在短时间内没有动过这些显示的信息，则这些信息会自动消失。
如果安装了选购适配器，可选择来自与选购适配器相连接设备的输入信号。
如果所安装的选购适配器具有多个输入连接器，则每按一次按钮即在输入信号之间切换。
按此按钮选择 HD15（RGB/COMPONENT）连接器的输入信号。将根据菜单设定自动或手动选择 RGB 信号或分量信号。
按此按钮将显示器变为待机模式。
在本显示器上无法使用 HDMI 按钮和 OPTION 2 按钮。
您可改变画面的纵横比。
另外也可访问 “Screen” 设定中的 “Aspect” 设定。参见第 25、26 页。
对于从 Video、DVD 等视频设备输入 （个人电脑输入除外）
下图表示 800 × 600 输入分辨率
如果输入分辨率比面板分辨率（1920 × 1080）高，则 Real 显示与 Full 1 相同。
可并排显示两幅来自不同信号源，如个人电脑和视频的图像。
您也可以替换活动图像，或更改图像尺寸的平衡。
另外也可访问 “Screen” 设定中的 “PAP Setting” 设定。参见第 23 页。
光标显示活动图像
对于 P&P![graph TD A["左框A"] -->|按 ↕按钮。| B["右框A"] C["右框B"] -->|按 ↕按钮。| D["右框A"] E["中间框A"] --> F["右框B"] G["中间框B"] --> H["右框A"] I["底部框A"] --> J["右框B"] K["底部框B"] --> L["右框A"] M["底部框B"] --> N["右框A"] O["底部框B"] --> P["右框A"] Q["底部框B"] --> R["右框A"] S["底部框B"] --> T["右框A"] U["底部框B"] --> V["右框A"] W["底部框B"] --> X["右框A"] Y…](/content/2026/06/1382103/images/8f33e31b5e5003570ac174fd911f3d1c4dc0078a8237156f70c0f47999d31ba1.jpg)

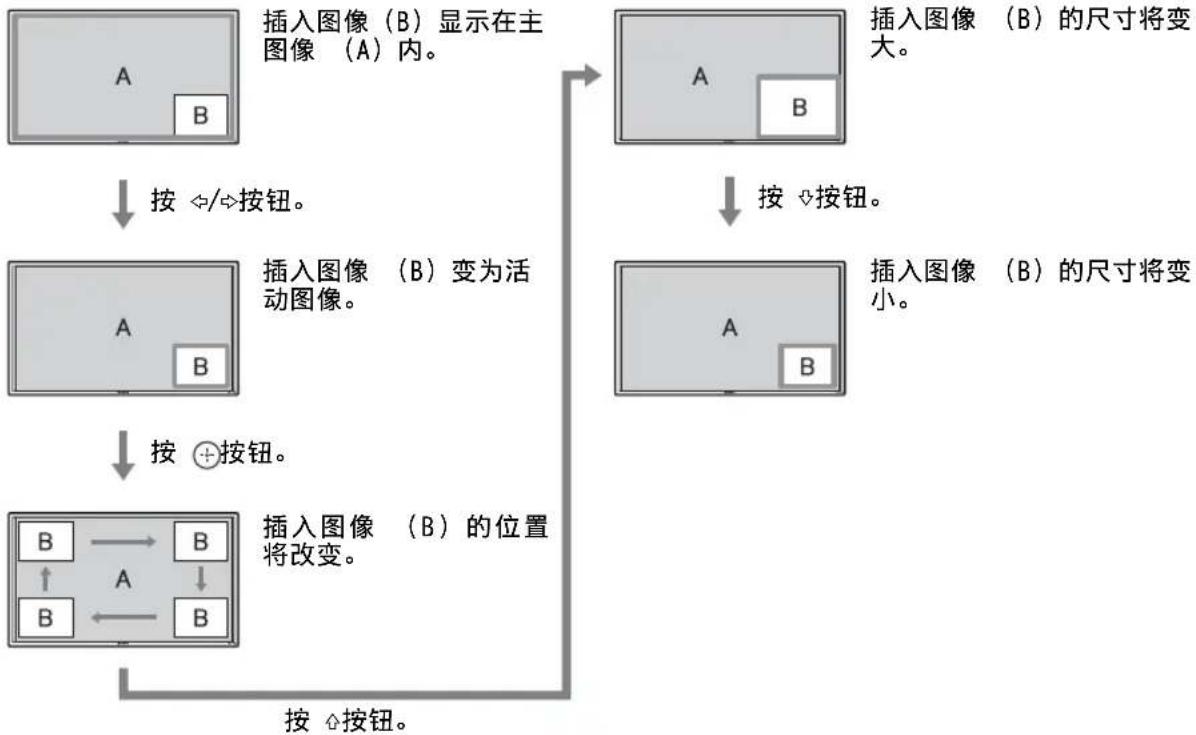

对于 PinP![graph TD A["插入图像 (B) 显示在主图像 (A) 内。"] --> B["按 ↕/↔按钮。"] B --> C["插入图像 (B) 变为活动图像。"] C --> D["按 ⊕按钮。"] D --> E["插入图像 (B) 的位置将改变。"] E --> F["按 ↗按钮。"] F --> G["插入图像 (B) 的尺寸将变大。"] G --> H["插入图像 (B) 的尺寸将变小。"]](/content/2026/06/1382103/images/de3bc8be492cc313de1209cbc0a8768bb3045ce93ccc354ffba3a8e01eb29ab3.jpg)
可操作某个指定显示器而不影响其它同时安装的显示器。
1 按 ON 按钮。

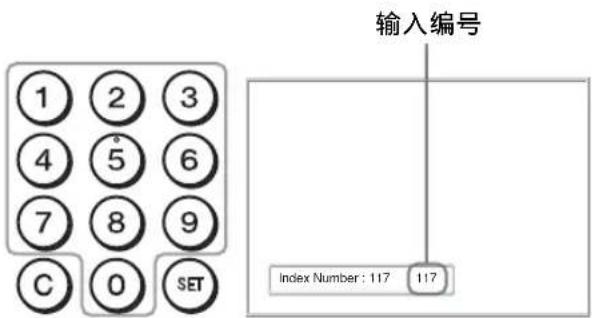

显示器的 “Index Number” 在屏幕的左下角菜单中以黑色字符显示。（每个显示器均分配有从 1 到 255 的单独预设 “Index Number”。）
2 用遥控器上的 0 - 9 键输入想要操作的显示器的 “Index Number”。
输入号码出现在各显示器 “Index Number” 的右边。
3 按 SET 按钮。
所选择的显示器上的字符变为绿色，而其它的则变为红色。
只可操作以绿色字符指示的指定的显示器。
同样，仅 POWER ON 开关和 STANDBY/ID MODE-OFF 按钮的操作对其它显示器有效。
4 当完成所有设定变更后，按 OFF 按钮。 显示器返回至正常画面。
若要更正 Index Number
按 C 按钮清除当前输入的 “Index Number”。返回步骤 2，然后输入一个新的 “Index Number”。
提示
若要改变显示器的“Index Number”，请参阅第27页的“Control Setting”中的“Index Number”。
设备侧面的 OPTION 插槽 17（第 9 页）的端子为内槽型。可以将其连接至以下可选购的适配器（未附带）。
关于安装的详细说明，请咨询 Sony 经销商。 关于系统扩展所需要的选购适配器，请参阅随本手册一起的各本说明书。
①Y/G, PB/CB/B, PR/CR/R IN (BNC): 连接至视频设备或个人电脑的模拟 RGB 信号或分量信号输出。 ②HD, VD IN (BNC): 连接至个人电脑的同步信号输出。
当输入分量信号时，切勿将同步信号输入至 HD 和 VD 连接器。否则，可能无法正确显示图像。 3 AUDIO （立体声微型插孔）：输入音频信号。连接至视频设备或个人电脑的音频输出。
您可以享受效果增强的或高清晰度的视频，以及双声道数字音频。
将根据所连接的设备自动为音频 / 视频设备或个人电脑选择适当的模式。
请务必仅使用标有 HDMI 标识的 HDMI 电缆（未附带）。
连接至视频设备的 HD-SDI 信号输出。
1CONTROL S IN/OUT （微型插孔）：当显示器连接至视频设备或另一显示器的 CONTROL S 连接器时，可通过单个遥控器控制多个设备。将此适配器上的 CONTROL S OUT 连接器连接至其它设备的 CONTROL S IN 连接器，然后将此适配器上的 CONTROL S IN 连接器连接至其它设备的 CONTROL S OUT 连接器。 2 REMOTE (D-sub 9 芯)：此连接器允许采用 RS-232C 协议遥控显示器。有关详细说明，请联系授权的 Sony 经销商。
您只要插入记录媒体，即可轻松播放指定数据格式的影片、照片或背景音乐。还可以使用网络，在显示器上观看来自远程电脑上的图像。
需要 CF 记忆卡。
- 首先请确认各设备的电源已关闭。
- 请使用适合所要连接设备的电缆。
- 连接电缆，将其完全插入连接器或插孔。松动的连接可能会引起嗡嗡声和其它噪音。
- 断开电缆的连接时，请捏紧插头拔出。切勿拉拽电缆。
- 也可参阅所要连接的设备的说明手册。
- 请将插头牢牢插入 AC IN 插座。
- 请使用两个交流插头固定器（附带）之一以便牢牢固定交流插头。
连接扬声器 SS-SPG02（未附带）。必须正确连接扬声器。关于连接扬声器的详细说明，请参阅扬声器的操作手册。关于扬声器电线接线方法的详细说明，请参见第 17 页。
1 将交流电源线插入 AC IN 插座中。然后，将交流电源插头固定器（附带）装在交流电源线上。
2 将交流电源插头固定器盖住电源线滑动，直至其连接至 AC IN 插座盖上。
按压交流电源插头固定器并将其松脱，然后捏紧插头并拔出交流电源线。

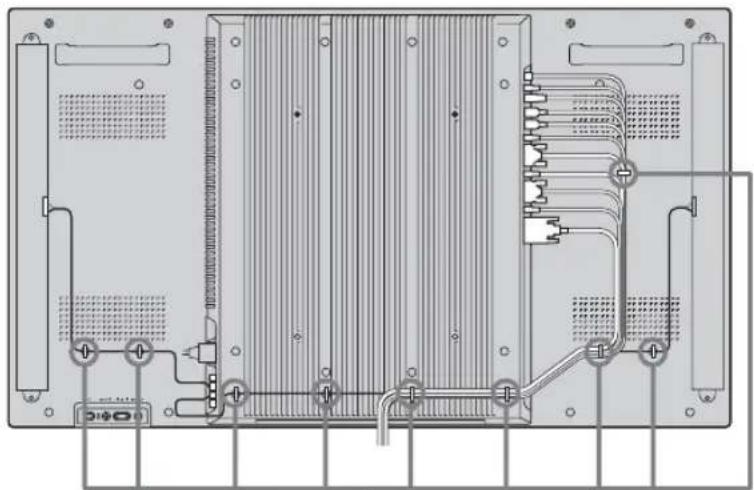

可用附送的电缆夹（×9）整齐地捆扎电缆。请按下图所示的方法安装电缆夹。
后视图
1 按 MENU 按钮。 2 按 ◀/▶ 加亮显示所需的菜单图标。 3 按 ⊕ 或 ⇒。 若要退出菜单，按 MENU 按钮。
从 “English”、“Français”、“Deutsch”、“Español”、“Italiano” 或 “日本” 选择所需要的屏幕显示设定和信息的语言。
“English”（英语）被设置为默认设定。参见第 27 页。
Picture/Sound
Picture Mode: (第 19、21 页)
Picture Mode Adjust. (第 19、21 页)
Sound Mode: (第 20、22 页)
Sound Mode Adjust. （第 20、22 页）
没有信号输入时，将无法设定或更改 “Picture Mode” 或 “Picture Mode Adjust.”。
Screen
PAP Setting (第 23、26 页)
Multi Display (第 24、26 页)
Aspect: (第 25、26 页)
Adjust Screen (第 25、26 页)
Setup
若要加亮显示某个选项并更改设定，按 ↕/↙/↙/↙。
按 ⊕ 确认选择。
“Picture/Sound” 设定中包括下列选项：
“Vivid”：选择此项增强图像对比度和锐度。
“Standard”：选择此项设定为标准图像设定。
“Custom”：可以存储个人喜好的设定。
“Conference”：调节荧光灯下视频会议的图像质量。
“TC Control”：此设定与 “Vivid” 共通。另外，您可以使用 “True Color Control” 功能（后述）。
若要从 “Picture Mode” 的某个选项改变至其另一个选项，也可使用遥控器上的 PICTURE。
- 视环境或使用的视频会议系统而定，“Conference”可能无效。此时，请调节图像质量，并转换至“Picture Mode”等其它设定。
- 在 “TC Control” 中，“Brightness Boost” 固定在 Off。
“Backlight”：调节此项增亮或调暗屏幕。
“Contrast”：调节图像对比度。
“Brightness”：调节此项增亮或调暗图像。
“Chroma”：调节此项提高或降低色彩浓度。
“Phase”：调节图像的色调。
“Sharpness”：调节此项使图像变锐或柔和。
“Noise Reduction”：选择此项降低所连接设备的噪音等级。从 “Off”、“Low”、“Mid”、“High” 中选择以设定噪音等级。
“CineMotion”：选择 “Auto” 可通过自动检测影片内容并应用反转 3-2 降格或 2-2 降格处理进而优化画面显示。移动的图像看上去将显得更为清晰和自然。选择 “Off” 禁用检测。
“Dynamic Picture”：选择 “On” 使白色更亮、黑色更黑来提高对比度。
“Gamma Correct.”：平衡图像的明暗部分。从 “High”、“Mid”、“Low” 中选择以进行设定。
- 有 DVI 输入时，只能设定 “Option”。
- 伽玛设定符合医学数字成像与通讯（DICOM）标准中的灰色标准显示功能（GSDF）。但此设定仅供参考，且无法用于医学诊断。
“Color Temp.”：白色调可以调节至适合您的喜好。出厂默认设定调节至色温。
“Cool”：选择此项使白色偏蓝。
“Neutral”：选择此项使白色为中性。
“Warm”：选择此项使白色偏红。
“Custom”：允许设定比上述更宽范围的白色调。
在色调调整画面上选择 “Reset” 可恢复默认设定。
“Brightness Boost”：强调图像亮度。
| Sound Mode | 可使用多种“Sound Mode”设定调节从SS-SPG02 扬声器(未附带)输出声音。“Dynamic”:选择此项增强高音和低音。“Standard”:适中设定。“Custom”:可以存储个人喜好的设定。 |
| Sound Mode Adjust. | “Treble”:调节此项提高或降低高音的音高。“Bass”:调节此项提高或降低低音的音高。“Balance”:调节此项增强左侧或右侧扬声器的平衡。“Surround”:根据图像类型选择环绕模式。“Off”:无环绕输出。“Hall”:当想要让电影或音乐节目的立体声更具现场感时选择此项。“Simul.”:当想要使用模拟立体声让普通单声道节目或新闻广播节目更具现场感时选择此项。“Reset”:将“Sound Mode Adjust.”的全部设定恢复为默认设定。 |
在 PAP 模式中，只有关于活动图像的“图像/声音”设定可以调整。
当输入切换至个人电脑输入源时，应用个人电脑输入专用的“图像/声音”设定。
个人电脑的“图像/声音”设定中包括下列选项：
“鲜艳”：选择此项增强图像对比度和锐度。
“标准”：选择此项设定为标准图像设定。
“自定义”：可以存储个人喜好的设定。
“会议”：调节荧光灯下视频会议的图像质量。
“TC Control”：此设定与 “Vivid” 共通。另外，您可以使用 “True Color Control” 功能（后述）。
若要从 “Picture Mode” 的某个选项改变至其另一个选项，也可使用遥控器上的 PICTURE。
- 视环境或使用的视频会议系统而定，“Conference”可能无效。此时，请调节图像质量，并转换至“Picture Mode”等其它设定。
- 在 “TC Control” 中，“Brightness Boost” 固定在 Off。
“背光”：调节此项增亮或调暗屏幕。
“对比度”：调节图像对比度。
“亮度”：调节此项增亮或调暗图像。
“伽马校正”：平衡图像的明暗部分。从 “高”、“中”、“低” 中选择以进行设定。
- 有 DVI 输入时，只能设定 “选项”。
- 伽玛设定符合医学数字成像与通讯（DICOM）标准中的灰色标准显示功能（GSDF）。但此设定仅供参考，且无法用于医学诊断。
“色温”：白色调可以调节至适合您的喜好。出厂默认设定调节至色温。
“Cool”：选择此项使白色偏蓝。
“Neutral”：选择此项使白色为中性。
“Warm”：选择此项使白色偏红。
“Custom”：允许设定比上述更宽范围的白色调。
在色调调整画面上选择 “Reset” 可恢复默认设定。
“Brightness Boost”：强调图像亮度。
- 如果 “Brightness Boost” 设定为 “On”，则无法调节 “Backlight”、“Contrast”、“Brightness” 或 “Color Temp.” 设定。
- 如果 “Brightness Boost” 设定为 “On”，且 “ECO Mode” 切换到 “Off”，则亮度达到最大。
“True Color Control”：您可以调节 4 种颜色：红、绿、黄、蓝各自具体的色调和饱和度，您也可以在图像中加亮显示指定的颜色。
选择您想要调节的颜色，并且您可以查看当前图像中将被调整的部分。然后您可以用矩阵对话框进行调节。
每个“Picture Mode”均可以进行设定和调节，但“Backlight”适用于所有“Picture Mode”。
| Sound Mode | 可使用多种“Sound Mode”设定调节从SS-SPG02 扬声器(未附带)输出声音。“Dynamic”:选择此项增强高音和低音。“Standard”:适中设定。“Custom”:可以存储个人喜好的设定。 |
| Sound Mode Adjust. | “Treble”:调节此项提高或降低高音的音高。“Bass”:调节此项提高或降低低音的音高。“Balance”:调节此项增强左侧或右侧扬声器的平衡。“Surround”:根据图像类型选择环绕模式。“Off”:无环绕输出。“Hall”:当想要让电影或音乐节目的立体声更具现场感时选择此项。“Simul.”:当想要使用模拟立体声让普通单声道节目或新闻广播节目更具现场感时选择此项。“Reset”:将“Sound Mode Adjust.”的全部设定恢复为默认设定。 |
若要加亮显示某个选项并更改设定，按 ↗/↙/↙/↙。
按 ⊕确认选择。
“Screen”设定中包括下列选项：
可并排显示两幅来自不同信号源，如个人电脑和视频的图像。
"PAP"
“0ff”：禁用 “PAP” 功能。
“P&P”：同时并排显示两个画面。
“PinP”：以在主画面中插入画面的形式显示两个画面。
“Active Picture”：选择要操作的画面。
“Left”：可以激活左侧图像进行操作。
“Right”：可以激活右侧图像进行操作。
“Swap”：两个图像并排交换。
“Picture Size”：调节两个并排图像的平衡。按 ⇔ 或 ⇌ 按钮调节平衡，然后按 ⊕ 按钮设定调整值。（第 13 页）
“Active Picture”：选择要操作的画面。
“Main”：可以激活主图像进行操作。
“Sub”：可以激活插入图像进行操作。
“Swap”：交换主图像和插入图像。
“Picture Size”：调节插入图像的尺寸。选择 “Large” 或 “Small”。
“Picture Position”：用 ◊/▽/▽/▽ 调节插入图像的位置，然后按 ⊕。
您无法在 “PAP” 模式中改变纵横比。在选择 “PAP” 模式之前，图像以最后使用的纵横比显示。
两幅图像的有效组合
1）当 “Display” 设定为 “YUV” 或当 “RGB/YUV” 中将 “Option” 设定为 “RGB” 时支持。
2）当 “Display” 设定为 “RGB” 或当 “RGB/YUV” 中将 “Option” 设定为 “YUV” 时支持。
在 “PAP” 模式中，来自 BKM-FW50 的输出被认为是表中所示的 RGB 输出。
可以对连接多个显示器形成的电视墙进行设定。
"Multi Display"
“0ff”：使用单个屏幕。
“2 × 2” / “3 × 3” / “4 × 4”：连接多个显示器时设定此项，比如垂直和水平方向各有 2 个、3 个或 4 个显示器。
“1 × 2” / “1 × 3” / “1 × 4”：连接多个显示器时设定此项，比如水平方向有 2 个、3 个或 4 个显示器。
“2 × 1” / “3 × 1” / “4 × 1”：连接多个显示器时设定此项，比如垂直方向有 2 个、3 个或 4 个显示器。
“Position”：用 ⇔/⇔/⇔ 选择电视墙排列中每个显示器的位置。按 设定位置。
“Output Format”：如下图所示，有两种图像输出格式可供选择。只需轻松选择其中一种格式，即可输出合适的图像而无需手动调节水平和垂直偏移。从 “Tiles” 或 “Window” 中选择其一。
"Tiles"
用多个显示器自然地显示一幅大图像。部分信号会进入面板边框区域后面。
“LED”：“On”使得前面板上的 ⏻指示灯（第6页）持续打开，而“Off”使得前面板上的 ⏻指示灯持续关闭。
| Aspect | “Wide Zoom”:选择此项以最小的失真放大,充满屏幕。“Zoom”:选择此项放大原始图像而不改变纵横比。参见第12页。“Full”:选择此项,当原始源为4:3(标准清晰源)时水平放大原始图像,充满屏幕。当原始源为16:9(高清晰源)时,选择此模式可以其原始尺寸显示16:9图像。“4:3”:选择此项,将所有原尺寸图像显示为4:3纵横比。提示•若要从“Aspect”的某个选项改变至其另一个选项,您也可使用遥控器上的。•选择“Zoom”可使用屏幕上的整个可观看区域带黑带显示电影和其它DVD内容。注使用“PAP”功能或“Multi Display”的同时,无法设定“Aspect”。 |
| Adjust Screen | “H Size”:可以水平调节图像尺寸。按◇/◇和⊕选择一项修正。“H Shift”:可以在窗口中左右移动图像位置。按◇/◇和⊕选择一项修正。“V Size”:可以垂直调节图像尺寸。按◇/◇和⊕选择一项修正。“V Shift”:可以在窗口中上下移动图像位置。按◇/◇和⊕选择一项修正。“Reset”:将“Adjust Screen”的全部设定恢复为默认设定。 |
当输入切换至个人电脑输入源时，应用个人电脑输入专用的 “Screen” 设定。
个人电脑的“Screen”设定中包括下列选项：
| PAP Setting | 请参阅视频输入的“PAP Setting”(第23页)。 |
| Multi Display | 请参阅视频输入的“Multi Display”(第24页)。 |
| Aspect | “Full 1”:选择此项放大图像,在垂直方向充满显示区域,保持原始的水平-垂直纵横比。在图像的四周会出现一个黑框。“Full 2”:选择此项将图像放大,充满显示区域。“Real”:选择此项以图像的原始像点数显示图像。注•在使用“PAP”功能或“Multi Display”功能的同时,无法设定“Aspect”。•如果输入分辨率比面板分辨率(1920×1080)高,则“Real”显示与“Full 1”相同。 |
| Adjust Screen | “Auto Adjustment”:选择“OK”,即可在显示器接收到来自所连接的个人电脑的输入信号时,自动调节图像的显示位置和相位。请注意,对于某些输入信号,“Auto Adjustment”可能效果不佳。此时,请手动调节以下选项。“Phase”:选择此项,在屏幕抖动时调整相位。“Pitch”:选择此项,在图像有多余垂直条纹时调节间距。提示输入DVI等数字信号时,“Auto Adjustment”、“Phase”、“Pitch”无效。“H Size”:可以水平调节图像尺寸。按◇/◇和⊕选择一项修正。“H Shift”:可以在窗口中左右移动图像位置。按◇/◇和⊕选择一项修正。“V Size”:可以垂直调节图像尺寸。按◇/◇和⊕选择一项修正。“V Shift”:可以在窗口中上下移动图像位置。按◇/◇和⊕选择一项修正。“Reset”:将“Adjust Screen”的全部设定恢复为默认设定。 |
如果当前没有信号输入，则除“PAP Setting”和“Multi Display”之外的任何其它“Screen”设定选项均无法被选择。
| Language | 选择此项,可用所选择的语言显示所有屏幕上的设定:“English”、“Français”、“Deutsch”、“Español”、“Italiano”或“日本語”。 |
| Timer Setting | 可调整时间、显示内置时钟或设定定时器使显示器电源在预设的时间打开/关闭。“Clock Set”:设定星期几和时间。“Date Set”:设定日期(年、月、日)。星期几将自动设定。“Time Set”:设定时间。“Clock Display”:设定为“On”时,通过按遥控器上的显示按钮在屏幕上显示当前设定的时间。“On/Off Timer”:设定星期几和时间。注如果内置时钟走时不准,内置电池可能已耗尽。请联系经授权的Sony经销商来更换电池。 |
| ECO Mode | “Off”:选择此项,以不节电的方式观看图像。“Low”/“High”:选择此项,可以改变亮度和减少功耗。 |
| Status Display | “On”使得在显示器电源打开时,输入信号和“Aspect”信息在屏幕上显示5秒钟左右,并且当输入信号被切换时,输入信号信息显示5秒钟左右,而“Off”则禁用状态信息显示。提示不管“Status Display”设定如何,通过使用遥控器上的DISPLAY,均可显示输入信号和“Aspect”信息。 |
| Speaker Out | “On”:使声音从扬声器发出。“Off”:使声音无法从扬声器发出。 |
| Advanced Setup | “Control Setting”:此菜单用于操作显示器和遥控器的设定。“Index Number”:您可以根据需要更改显示器的索引号码。选择此项,用 φ / φ 设定显示器的索引号码,然后按+(执行)确认设定。注设定“Index Number”时,可使用显示器上的按钮。无法使用遥控器设定“Index Number”。“Control Mode”“Display+Remote”:可使用显示器和遥控器上的控制按钮操作显示器。“Display Only”:禁用遥控功能。只能使用显示器上的控制按钮进行显示器设定。“Remote Only”:禁用显示器上的控制。仅可使用遥控器为显示器进行设定。 |
当操作此项目时，视通过遥控器还是显示器来进行选择的情况而定，可用模式将会有所不同。用遥控器上的 ⊕ 设定此项目时，您仅可选择 “Display+Remote” 或 “Remote Only”。用显示器上的 +（执行）设定此项目时，您仅可选择 “Display+Remote” 或 “Display Only”。
“On”：保存每个输入信号的图像尺寸和位置等设定，并且每次切换输入信号时，自动应用最后的设定。
“Off”：即使切换输入信号也禁用 “Auto Screen Adjust”，并应用默认设定。
“On”：当信号未输入 Video 或 S Video 输入连接器约 5 分钟以上，显示器将自动进入待机模式。当信号未输入 DVI 或 HD15（RGB/分量）输入连接器约 30 秒以上，显示器将自动进入节电模式。
“0ff”：即使没有信号输入至任何连接器时，显示器也不会自动关闭。
- 在待机模式中，按显示器上的 ⏻(电源) 开关或遥控器上的 POWER ON 开关打开显示器。处于节电模式时，当有信号输入时显示器将自动打开电源。
- 如果 “On-Screen Logo” 设定为 “On”、启用屏保功能或选择了 PAP，则此功能无效。
“Overscan”：选择是否以过扫描或欠扫描状态显示图像。
“Auto”：将假定为 DTV 的信号图像自动切换为过扫描状态图像。
“On”：以过扫描状态显示图像。
“Off”：以欠扫描状态显示图像。
如果 “Overscan” 设为 “Off” 时，DTV 信号图像可能以类似个人电脑信号显示的方式显示。
例如： 480P → 720 × 480/60
“Sync Mode”：根据 HD15（RGB/COMPONENT）IN 连接器的第 13 管脚的输入信号设定模式。
“H/Comp”：当输入水平同步信号或复合同步信号时选择此项。
“Video”：当输入视频信号时选择此项。
“Display” / “Option”：设定与显示器 HD15 （RGB/COMPONENT）端子或选购转接器 5BNC （RGB/COMPONENT）端子连接的视频设备或个人电脑的信号类型。
“Auto”：选择此项以选择来自所连接设备的模拟 RGB 输入信号或分量输入信号。
“RGB”：选择此项以选择来自所连接设备的模拟 RGB 输入信号。
“YUV”：选择此项以选择来自所连接设备的分量输入信号。
选择 “RGB” 以使用复合同步信号输入 RGB 信号。
关于两个图像的可用结合，请参阅第 23 页。
“Color System”：从 “Auto”、“NTSC”、“NTSC4.43”、“PAL”、“PAL-M”、“PAL-N” 或 “PAL60” 中选择视频信号的色彩制式。选择 “Auto” 自动设定色彩制式。
“Color System” 对于个人电脑输入无效。
“Screen Saver”：此设定防止或减少由于屏幕长时间显示同一图像而可能产生的屏幕烧录或残留图像。
“All White”：显示为整个白屏。（约 30 分钟后自动停止且显示器进入待机模式。）
“Sweep”：白色条在画面上滚动。
“Standby”：屏幕保护在 “Timer Setting” 中指定的时间以待机模式运行（第 6 页）。（屏幕保护运行过程中显示屏变为空白。）当屏幕保护结束时，将恢复到正常待机模式。
“Logo”：在本机前的 Sony 标识点亮。
“Position”：通过从 “Auto”、“Landscape” 和 “Portrait” 中设定设备的设定方式，此标识可在屏幕的下方持续点亮。如果选择 “Auto”，将自动选择 Landscape 或 Portrait。
“Illumination”：选择 “Off” 使标识熄灭。选择 “Low” 和 “High” 将点亮。
“On”：信号未输入时，显示型号名称标识。
“0ff”：信号未输入时，不显示型号名称标识。
“Network Port”：设定通过遥控器操作显示器的网络端口。
“0ff”：当不使用网络端口时选择。可以减少待机模式时的功率消耗。
“Display”：允许从与显示器的 REMOTE （LAN）连接器相连接的个人电脑进行显示器设定。（第 32 页）
“Option”：允许从与 REMOTE 连接器或 OPTION 插槽的 LAN 连接器相连接的个人电脑进行显示器设定。（第 32 页）
“IP Address Setup”：设定 IP 地址，使显示器的 REMOTE（LAN）连接器或选购适配器与用 LAN 电缆连接的个人电脑等设备之间能够进行通讯。
“Speed Setup”：设定显示器的 REMOTE（LAN）连接器或选购适配器与用 LAN 电缆连接的个人电脑等设备之间的通讯速度。
“Power On Delay”：调节电源接通之前的时间。设定为关闭、1至120秒。此设定项目可以在电源装置连接了多个设备时抑制负载意外波动。
关于如何设定 “IP Address Setup” 和 “Speed Setup” 的详细说明，请参阅 “使用网络功能的准备工作” 章节 （第 30 页）。
| Information | 显示本显示器的“Date”、“Model Name”、“Serial Number”、“Operation Time”、“Software Version”以及“IP Address”。如果安装了BKM-FW50选购适配器,则显示“Player IP Address”(静止图像和动画播放功能的IP地址)。详细说明,请参阅BKM-FW50的使用说明书。 |
将所有调节和设定均重置为出厂设定。
“Information”选项中包含的项目以及“Index Number”不会被重设。
Microsoft Windows XP/Windows Vista
Microsoft Internet Explorer 6.0 或以上版本
- 为确保网络安全，建议设定用户名和密码。相关的设定信息，请参阅“设置画面”（第33页）。
关于安全设定，请咨询网络管理员。
使用 10BASE-T/100BASE-TX LAN 电缆可以将显示器连接至网络。
连接到 LAN 时，可以使用以下两种方法之一设定显示器的 IP 地址。关于 IP 地址选择的详情，请咨询您的网络管理员。
- 为显示器指定一个固定的 IP 地址通常应该使用这种方法。请注意，在出厂设定中，显示器设定为自动获取 IP 地址。
- 自动获取 IP 地址 如果显示器连接的网络具有 DHCP 服务器，您可以让 DHCP 服务器自动指定一个 IP 地址。请注意，在这种情况下，安装显示器后显示器每次打开时，IP 地址都可能会改变。
设定 IP 地址之前，先将 LAN 电缆连接至显示器以建立网络。约 30 秒钟后，打开显示器，然后开始进行所需的设定。
1 按 MENU 打开主菜单。 2 用 ♠/♦ 选择 “Setup”，然后按 ⊕。 3 用 ♠/♦ 选择 “Advanced Setup”，然后按 ⊕。 4 用 ◀/▶ 选择 “IP Address Setup”，然后按 ⊕。 5 用 ◀/▼ 选择 “Manual”，然后按 ⊕。 6 用 ◀/▶ 从 “IP Address”、“Subnet Mask”、“Default Gateway”、“Primary DNS”、“Secondary DNS” 中选择所需设定的项目，然后按 ⊕。 7 用显示器上的 ◀/▼ 或遥控器上的数字键为四个方框各设定三位数字（0-255），然后按 ⊕ 或 ▶。 8 为四个方框各设定三位数字（0-255），然后按 ⊕。重复与步骤 6 相同的操作，用 ◀/▶ 选择下一个所需设定的项目，然后按 ⊕。 9 所有所需项目都设定了数值后，用 ◀/▶ 选择 “Execute”，然后按 ⊕。
选择 “Execute”，然后按 ⊕。手动设定了一个 IP 地址。
选择 “Cancel” 时，设定将返回原始设定。
1 按 MENU 打开主菜单。 2 用 ◀/▶ 选择 “Setup”，然后按 ⊕。 3 用 ▲/▼ 选择 “Advanced Setup”，然后按 ⊕。 4 用 ◀/▶ 选择 “IP Address Setup”，然后按 ⊕。 5 用 ▲/▼ 选择 “DHCP”，然后按 ⊕。
选择 “Execute”，然后按 ⊕。自动设定了一个 IP 地址。
选择 “Cancel” 时，设定将不会被执行。
如果未正确设定 IP 地址，则根据错误原因将显示以下错误代码。
Error 1: 通讯错误 Error 2: 指定的 IP 地址已经被其它设备所使用 Error 3: IP 地址错误 Error 4: 网关地址错误 Error 5: 首选 DNS 地址错误 Error 6: 备用 DNS 地址错误 Error 7: 子网掩码错误
1 按 MENU 打开主菜单。 2 用 ▲/▼ 选择 “Setup”，然后按 ⊕。 3 用 ◀/▶ 选择 “Information”，然后按 ⊕。 4 用 ◀/▶ 选择 “IP Address”，然后按 ⊕。显示当前获得的 IP 地址。
如果无法正常获得 IP 地址，则 “IP Address Setup” 的 “Information” 和 “Manual” 中显示之前获得的 IP 地址。
1 按 MENU 打开主菜单。 2 用 ▲/▼ 选择 “Setup”，然后按 ⊕。 3 用 ▲/▼ 选择 “Advanced Setup”，然后按 ⊕。 4 用 ▲/▼ 选择 “Speed Setup”，然后按 ⊕。 5 用 ◀/▶ 从 “Auto”、“10Mbps Half”、“10Mbps Full”、“100Mbps Half”、或 “100Mbps Full” 中选择所需设定的通讯速度，然后按 ⊕。
如果选择 “Auto”，则自动设定适合您网络配置的通讯速度。
6 用 ◀/▶ 选择 “Execute”，然后按 ⊕ 反映出设定。
您可以在个人电脑屏幕上进行各项显示器设定。确认显示器、个人电脑和路由器或集线器均用网络电缆正确连接。然后打开显示器、个人电脑和路由器或集线器的电源。
有四种显示画面，按功能区分：Information（信息）画面、Configure（配置）画面、Control（控制）画面和 Setup（设置）画面。
关于按钮功能的详细说明，请参阅显示器各功能的说明。
1 开启个人电脑浏览器（Internet Explorer 6.0 或更新版本）。 2输入在上一页中分配到显示器的 IP 地址 “http://xxx.xxx.xxx.xxx”，然后按键盘上的 ENTER 键。 如果已设定用户名和密码，将会出现 “Network Password” 画面。请输入设定的用户名和密码，然后执行下一步。 3单击屏幕顶部的功能标签，然后选择所需的画面。
当使用显示器的 LAN 功能时
该画面显示型号名称、序列号和显示器的其它信息，以及电源状态和输入信号选择。 本画面只显示信息。没有可进行设定的项目。
使您可以对定时器功能进行设定。结束时，单击 “Apply”。
使您可以对屏幕保护功能进行设定。结束时，单击 “Apply”。
使您可以对双画面功能进行设定。结束时，单击 “Apply”。
在设定 “Timer” 功能前，请确保在设置画面（第 33 页）上配置时间设定。
打开或关闭显示器。
使您可以选择输入信号。
使您可以选择图像模式。
使您可以调节图像的纵横比。
对比度 + / - 按钮调节屏幕对比度。
亮度 + / - 按钮调节画面亮度。
Chroma（色调）+ / - 按钮调节色彩浓度。
Phase（相位）+ / - 按钮调节色彩平衡。
将从“对比度”到“相位”的设定重设为出厂默认的设定值。
该画面使您可以设定网络密码。出厂默认设定如下：
用户名：root
密码：pudadm
当您做任何更改或输入信息后，单击每一画面底部的“Apply”使这些设定生效。
文本字段中不可使用特殊字符。
在此处输入用户信息。
在此处输入有关显示器安装位置的信息。
输入信息时，切勿使用空格。否则将会导致文件名显示不正确。
在此处输入补充信息。
输入时间、星期几、年、月和日。
Internet 协议 (TCP/IP)
选择“指定 IP 地址”，输入 IP 地址数字型字符串中的每个数值。
选择“自动获得 IP 地址 (DHCP)”，从 DHCP 服务器上自动获得 IP 地址。请注意，在这种情况下，安装显示器后显示器每次打开时，IP 地址都可能会改变。
可以从显示器的菜单设定 IP 地址。详细说明，请参阅 “IP Address Setup”（第 29 页）。
在此处输入管理员、用户名和密码信息。管理员的名称固定设为 “root”。
每个字符串最长 8 个字符。
一旦设定了用户名和密码，无论何时调用显示器的显示器控制画面，即出现“Network Password”画面。为确保网络安全，建议设定用户名和密码。
如果显示器功能发生错误，系统立即通过电子邮件（错误通知）发送错误报告。
显示器的状态可以根据所选择的时间间隔通过电子邮件进行报告。
在此处输入目标电子邮件地址。错误报告可以同时发送到最多四个指定目的地。每个电子邮件地址最大长度为 64 个字符。
邮件地址：
在此处输入指定的邮件地址。
地址的最大长度为 64 个字符。
外发邮件服务器 (SMTP)：
在此处输入邮件服务器的地址。
地址的最大长度为 64 个字符。
连接到 SMTP 服务器时，当需要 POP 验证时，勾选该复选框。
接收邮件服务器 (POP3)：
当 POP 验证用于 “POP before SMTP” 设定时，在此处输入 POP3 服务器的地址。
账户名称：
在此处输入电子邮件账户的名称。
密码：
在此处输入电子邮件账户的密码。
发送测试邮件：
如要测试邮件是否可以成功发送到指定的目的地，勾选该复选框并单击 “Apply”。将发送测试邮件。
如果未设定下列项目或设定不正确，会出现错误讯息且不能发送测试邮件：
- 目的地地址
- 邮件账户的地址和邮件服务器的地址 (SMTP)
进行高级设定以便使用各种网络应用软件。请按照各种应用软件的要求进行设定。
使您可以对网络上的广告和广播功能进行设定。
使您可以对 ID 会话功能进行设定。ID 会话是一个协议，允许显示器进行基于网络的控制。控制项目包括各种设定和调整，例如色温和伽玛。有关支持的 ID 会话命令的信息，请咨询您当地的 Sony 经销商。
显示器是一个支持 SNMP （简单网络管理协议）的网络设备。除支持标准的 MIB-II 外，也支持 Sony Enterprise MIB。该画面使您可以对 SNMP 进行设定。
有关支持的 SNMP 命令的信息，请咨询您当地的 Sony 经销商。
若要将在 “Setup” 画面中所作的所有设定恢复至出厂默认状态，可通过指定 “All Reset” 设定恢复到默认设定，然后重新指定适当的网络设定。
闪烁时
1检查 ⏻指示灯闪烁的次数和停止闪烁的时间长度。
例如，指示灯闪烁 2 次，停止闪烁 3 秒，然后再闪烁 2 次。
2按显示器上的 ⏻（电源）开关和总电源开关关闭电源，然后断开电源线连接。
将指示灯闪烁的方式（闪烁次数和点亮的持续时间）告知您的经销商或 Sony 服务中心。
1检查下表中的项目。
2如果问题仍然存在，请将显示器交给有资格的专业人员进行维修。
问题 可能的解决方法
| 显示器上的电源开关和控制按钮不工作。 | ·检查“Control Setting”(第27页)。 |
| 即使打开 ⏻(电源)开关,或打开遥控器上的 POWER ON 开关,电源仍未接通。 | ·检查总电源开关是否关闭了。(第8页) |
| HD15 (RGB/COMPONENT) OUT 端子没有视频信号输出。 | ·本设备处于待机状态或交流电源关闭时,没有 IID15 (RGB/COMPONENT) OUT 输出。 |
| BKM-FW16 的 HD-SDI OUT 端子没有信号输出。 | ·本设备处于待机状态或交流电源关闭时,没有 HD-SDI OUT 输出。 |
没有图像。
| 没有图像。 | ·检查视频设备和显示器之间的连接。·检查“RGB/YUV”的设定(第29页)。·用显示器的INPUT按钮或遥控器尝试切换输入(第8、10页)。 |
| 显示器自动关闭。 | ·检查“Timer Setting”是否已启用(第27页)。·检查“Auto Shut Off”功能是否设定为“On”(第28页)。·检查室温是否超过35°C。 |
图像质量差。
| 无彩色/图像暗/图像太亮/色按PICTURE选择所需的“Picture Mode”(第10页)。彩不正确/图像逐渐变暗/图像调节“Picture/Sound”设定中的“Picture Mode”选项上出现水平噪点(第19、21页)。检查信号电缆是否完好无损。检查室温是否超过35°C。检查“ECO mode”(第27页)中的设定。没有连接视频设备时,请勿将视频电缆或转换连接器连接至VIDEO OUT端子。由于显示信号不中断,图像的白色区域会很亮。 | |
| 整个屏幕为淡绿色或紫色。 | 检查“RGB/YUV”设定是否不正确(第29页)。 |
| 无声音/杂音。 | |
| 图像显示,但无声音。 | 检查音量控制。+使静音符号从屏幕上消失(第11页)。检查“Speaker Out”设定(第27页)。 |
| 问题 可能的解决方法 | |
| 遥控器无法操作。 | ·检查电池的极性或更换电池。·将遥控器指向显示器上的遥控传感器。·保持遥控传感器区域无障碍物阻挡。·检查“Control Setting”(第27页)。·检查电缆是否连接至CONTROL S IN 连接器(BKM-FW21 未附带)。在显示器经由CONTROL S 连接进行控制时,遥控器无法使用。·荧光灯会干扰遥控器操作;尝试关闭荧光灯。 |
| 无法连接至网络。 | ·将电缆牢牢插入REMOTE 连接器。·检查个人电脑的网络设定。·通过在“Setup”设定菜单上指定“All Reset”设定恢复至默认设定,然后重新指定适当的网络设定。·检查“Network Port”(第29页)中的设定。 |
| 未出现显示器控制画面(Web 画面显示显示器的 GUI)。 | ·单击Web 浏览器中的刷新或重新载入按钮。·确认IP地址正确。·使用Internet Explorer 6.0或更新版本。·清除浏览器缓存。 |
个人电脑信号
| 分辨率 | 水平频率(kHz) | 垂直频率(Hz) | |
| 1 | VGAa) -1 (VGA 350) 31 | 5 70 | |
| 2 | 640×480@60 Hz 31.5 | 60 | |
| 3 | Macb) 13" 35.0 67 | ||
| 4 | VGA (VGA TEXT) 31.5 70 | ||
| 5 | 800×600@60 Hz(VESA c) STD) | 37.9 60 | |
| 6 | Mac 16" 49.7 75 | ||
| 7 | 1024 × 768@60 Hz(VESA STD) | 48.4 60 | |
| 8 | 1024 × 768@75 Hz(VESA STD) | 60.0 75 | |
| 9 | 1024 × 768@85 Hz(VESA STD) | 68.7 85 | |
| 10 | 1152 × 864@75 Hz(VESA STD) | 67.5 75 | |
| 11 | Mac 21" 68.7 75 | ||
| 12 | 1280 × 960@60 Hz(VESA STD) | 60.0 60 | |
| 13 | 1280 × 1024@60 Hz(VESA STD) | 64.0 60 | |
| 14 | 1600 × 1200@60 Hz(VESA STD) * | 75.0 60 | |
| 15 | 848×480@60 Hz (CVT d) ) | 29.8 | 60 |
| 16 | 848 × 480@75Hz (CVT) | 37.7 | 75 |
| 17 | 848 × 480@85Hz (CVT) | 43.0 | 85 |
| 18 | 1280 × 720@60Hz (CVT) | 44.8 | 60 |
| 19 | 1280 × 768@60Hz (CVT) | 47.8 | 60 |
| 20 | 1280 × 768@75Hz (CVT) | 60.3 | 75 |
| 21 | 1280 × 960@60Hz (CVT) | 59.7 | 60 |
| 22 | 1360 × 768@60Hz (CVT) | 47.7 | 60 |
| 23 | 800 × 600@60Hz (CVT) | 37.4 | 60 |
| 24 | 1024 × 768@60Hz (CVT) | 47.8 | 60 |
| 25 | 1280 × 1024@60Hz (CVT) | 63.7 | 60 |
| 26 | 1400×1050@60Hz (CVT) * | 65.3 | 60 |
| 27 | 1600×1200@60Hz (CVT) * | 74.5 | 60 |
| 28 | 1920 × 1080@60Hz | 66.6 | 60 |
| 29 | 1920 × 1200@60Hz | 74.0 | 60 |
电视 / 视频信号
a) VGA 是美国 International Business Machines Corporation 的注册商标。 b) Macintosh 是 Apple Inc. 在美国和其他国家注册的商标。 c) VESA 是 Video Electronics Standards Association 的注册商标。 d) VESA 坐标视频计时器
输入信号和显示器状态的实际屏幕显示
| 屏幕显示含义 | |
| 640×480/60(例) | 所选择的输入信号为个人电脑信号。 |
| 480/601(例)所选择的输入信号为分量视频。 | |
| NTSC(例)所选择的输入信号为视频信号。 | |
| Not Supported Signal | 所选择的输入信号为不支持的信号。 |
| No Signal无输入信号。 | |
| HD15所选的输入为 | HD15。“RGB/YUV”被设定为“Auto”。 |
| HD15 RGB所选的输入为 HD15。“RGB/YUV”被设定为“RGB”。 | |
| HD15 Component所选的输入为 HD15。“RGB/YUV”被设定为“YUV”。 | |
| DVI所选择的输入信号为 DVI。 | |
| Video选择了复合视频信号。 | |
| S Video选择了S视频信号。 | |
| Option选择了选项输入。“RGB/YUV”设定为“Auto”。 | |
| Option RGB | 选择了Option输入的模拟R信号。 |
| Option Component | 选择了Option输入的分量视频信号。 |
| Option HDMI 1/Option HDMI 2 | 选择了Option输入的HDMI或HDMI 2信号。 |
| Option HD SDI | 选择了Option输入的HD SDI信号。 |
面板系统 a-Si TFT 主动式矩阵 LCD 面板
显示分辨率 1920 点 （水平）× 1080 线 （垂直）
采样率 13.5 MHz 至 162 MHz
色彩制式 NTSC/PAL/PAL-M/PAL-N/NTSC4.43/PAL60
输入信号 参见第 37 页。
图像尺寸 930 （水平）× 523 （垂直）mm
面板尺寸 42 英寸 （对角线 1067 mm）
图像尺寸 1040 （水平）× 585 （垂直）mm
面板尺寸 47 英寸 （对角线 1193 mm）
REMOTE 网络端口 (10BASE-T/100BASE-TX)
AUDIO 立体声微型插孔 (× 1)
500 mVrms，高阻抗
VIDEO S VIDEO IN
微型 DIN 4 芯 (× 1)
复合视频，1 Vp-p ± 2 dB 负同步，75 欧姆
(自动终止)
VIDEO OUT BNC ( × 1 ) 环通
AUDIO IN
立体声微型插孔 (× 1)
500 mVrms，高阻抗
IID15 (RGB/COMPONENT) IN
D-sub 15 芯 （雌）（× 1）（参见第40页。）
100 V 至 240 V 交流，50/60 Hz，
FWD-S42H1: 2.9 A (最大)
FWD-S47H1:3.3A (最大)
功率消耗
FWD-S42H1: 280 W (最大)
FWD-S47H1: 320 W (最大)
工作条件
温度：0℃至35℃
湿度：20% 至 90%
(无结露)
储存 / 搬运条件
温度：-10℃至+40℃
湿度：20% 至 90%
(无结露)
尺寸
FWD-S42H1: 972.1 × 565.1 × 125
mm
972.1 × 613.6 × 275 mm
(包括选购支架)
(宽/高/厚，不包括突出部分)
FWD-S47H1: 1081.6 × 626.8 × 129
毫米
1081.6 × 675.3 × 275 毫米
（包括选购支架）
（宽/高/厚，不包括突出部分）
重量
用于系统扩展的选购适配器，BKM-FW系列
安全规则
UL 60950-1, CSA No. 60950-1-03
| 管脚编号 信号 | |
| 1 红色视频或 | CR/PR |
| 2 绿色视频或 | Y |
| 3 蓝色视频或 | CB/PB |
| 4 | 接地 |
| 5 | 接地 |
| 6 红色接地 | |
| 7 绿色接地 | |
| 8 蓝色接地 | |
| 9 | 未使用 |
| 10 接地 | |
| 11 接地 | |
| 12 SDA | |
| 13 H 同步、 | 复合同步或复合视频(作为同步信号) |
| 14 V 同步 | |
| 15 SCL |
当输入分量信号时，切勿将同步信号输入至管脚 13 和 14。否则，可能无法正确显示图像。
4:3 12, 25
AC IN 插座 8,16
活动画面 23
地址 33
HD15（RGB/分量）连接器 9
HD15 按钮 11
ID MODE 按钮 11, 14
ID Talk 33
信息 18, 29
信息画面 32
INPUT 按钮 8
IP 地址设置 29
静音按钮 11
宽模式 12
宽模式按钮 10, 12
语言 18, 27
LED 24
标志 29
邮件帐户 33
邮件报告 33
菜单按钮 10
用户信息
33
PAP 23
品牌 : SONY
型号 : FWD-S42H1
类别 : 显示器
