BRUKSANVISNING SDMHX75 SONY

Innehållsförteckning

Viktigt 4

Placering av reglage och anslutningar 5

Installation....7

Inställning 1: Anslut bildskärmskablarna ....7

Inställning 2: Anslut ljudkabeln 8

Inställning 3: Anslut nätkabeln 8

Inställning 4: Bunta ihop kablar och sladdar 9

Inställning 5: Slå på strömmen till bildskärm och dator .....9

Inställning 6: Justera lutning och vridning ..... 10

Välja insignal (INPUT-knapp) 11

Anpassa bildskärmen....11

Navigera i menysystemet 11

BILD/AUDIO-meny 12

LÄGE-meny 12

Menyn BILD 13

Justering av BAKGRUNDSLJUS |:☐....13

Justering av KONTRAST 13

Justering av LJUSSTYRKA 13

LÄGE ÅTERSTÄLL-meny (återställa alla lägen till sina ursprungliga inställningar) →← 15

A Menyn BILD (endast för analoga RGB-signaler) ..... 15

Menyn MENYPOSITION 17

Menyn INGÅNGSAVSÖKN PÅ/AV 17

A Menyn LANGUAGE 17

→← ÅTERSTÄLL-meny (för att återställa till den ursprungliga inställningen) 17

Oπ Menyn MENYLÅS 18

Tekniska funktioner ....19

Ställa in volymen 19

Ställa in LÄGE (BILD/AUDIO) (☐ -läge) 20

Automatisk ljusstyrkeinställning (ljusavkänning) 20

Automatisk justering av bildkvaliteten (endast för analog RGB signal) 20

Felsökning ....21

Skärmmeddelanden 21

Problem – symptom och åtgärder 22

Specifikationer ....24

Viktigt

Varning om strömanslutningar

- Använd medföljande nätsladd. Om du använder en annan nätsladd ska du försäkra dig om att den överensstämmer med uttagstypen som finns på din ort.

För kunder i USA

Om du inte använder rätt sladd följer denna bildskärm inte föreskrivna FCC-standarder.

För kunder i Storbritannien

Om du använder bildskärmen i Storbritannien måste du använda rätt nätsladd för Storbritannien.

Exempel på kontakttyper

för 100 till 120 V AC

för 200 till 240 V AC

endast för 240 V AC

Utrustningen ska installeras nära ett lättillgängligt eluttag.

Installation

Bildskärmen ska inte installeras eller långsiktigt placeras:

• På sådana platser som utsätts för extrema temperaturer t.ex. nära värmeelement, ventilationsöppning eller i direkt solljus. Om bildskärmen utsätts för extrema temperaturer, såsom i en bil som parkerats i direkt solljus eller nära en värmeventil, kan det orsaka formförändringar i höljet och/eller funktionsstörningar.
• På platser som utsätts för mekaniska vibrationer eller stötar.
• Nära någon utrustning som genererar ett starkt magnetiskt fält såsom en TV-apparat eller andra typer av hushållsapparater.
• På platser som utsätts för mycket stora mängder damm, smuts eller sand t.ex. nära ett öppet fönster eller en ytterdörr. Om du tillfälligt installerar den utomhus ska du vidta tillräckliga försiktighetsåtgärder mot luftburet damm och smuts. Annars kan det uppstå funktionsstörningar som inte kan repareras.

Hantera LCD-skärmen

• Lämna inte LCD-skärmen så att den är vänd mot solen eftersom det kan skada LCD-skärmen. Var försiktig när du ställer bildskärmen vid ett fönster.
• Tryck inte på och undvik att göra repor på LCD-skärmen. Placera inte något tungt objekt ovanpå LCD-skärmen. Detta kan orsaka att skärmen förlorar sin enhetlighet och kan orsaka funktionsstörningar i LCD-panelen.
• Om bildskärmen används på ett kallt ställe kan det visas en kvarstående bild på skärmen. Detta är inte ett tekniskt fel. Skärmen återgår till normal drift när temperaturen stiger till en normal driftnivå.
• Om en och samma bild visas under en längre tid, kan det senare visas en kvarstående bild under en kort tidsperiod. Den kvarstående bilden försvinner till slut.
• LCD-panelen blir varm under drift. Detta är inte ett tekniskt fel.

Om de inbyggda stereohögtalarna

Högtalare genererar ett magnetiskt fält och du ska därför se till att du inte förvarar magnetisk inspelningsutrustning, band och disketter nära högtalarens öppning. Detta magnetiska fält kan påverka data som lagras på magnetiska band och disketter.

Anmärkning om LCD (flytande kristallskärm eller Liquid Crystal Display)

Observera att LCD-skärmen är tillverkad med högprecisionsteknologi. Observera att svarta eller ljusare färgade punkter (röda, blå eller gröna) ständigt kan visas på LCD-skärmen. Dessutom kan oregelbundna färgade band eller oregelbunden ljustyrka förekomma på LCD-skärmen. Detta är inte ett tekniskt fel.

(Effektiva punkter: mer än 99,99 %)

Underhåll

• Innan du rengör bildskärmen ska du koppla ur nätsladden från eluttaget.
• Rengör LCD-skärmen med en mjuk duk. Om du använder flytande glasrengöringsmedel ska du inte använda någon typ av rengöringsmedel som innehåller en antistatisk lösning eller liknande tillsatsmedel eftersom dessa kan göra repor i LCD-skärmens beläggning.
• Rengör chassit, panelen och reglagen med en mjuk duk som fuktats lätt med en mild lösning med rengöringsmedel. Använd inte någon form av slipsvamp, skurpulver eller lösningsmedel såsom alkohol eller bensin.
• Du ska inte gnugga, vidröra eller knacka på skärmens yta med vassa eller slipande objekt såsom en kulspetspenna eller skruvmejsel. Denna form av kontakt kan resultera i ett repat bildrör.
• Observera att det kan uppstå väsentlig förslitning eller försämring i LCD-skärmens beläggning om bildskärmen utsätts för flyktiga lösningsmedel såsom insektsgift, eller om det förekommer längre tids kontakt med gummi- eller vinylmaterial.

Transport

• Koppla bort alla kablar från bildskärmen och greppa LCD-skärmens båda sidor med ett fast grepp. Se till att inte repa skärmen under transporten. Om du tappar bildskärmen kan både du och bildskärmen skadas.
• Använd originalkartongen och förpackningsmaterialet vid transport av denna bildskärm för reparation eller sändning.

Bortskaffande av bildskärmen

• Kasta inte bort uttjänt bildskärm med hushållssoporna.
• Lysröret som används i denna bildskärm innehåller kvicksilver. Bortskaffande av denna bildskärm måste utföras i enlighet med de lokala regler och förordningar som din lokala myndighet för sanitära anläggningar har.

Placering av reglage och anslutningar

Mer information finns på sidorna inom parentes.

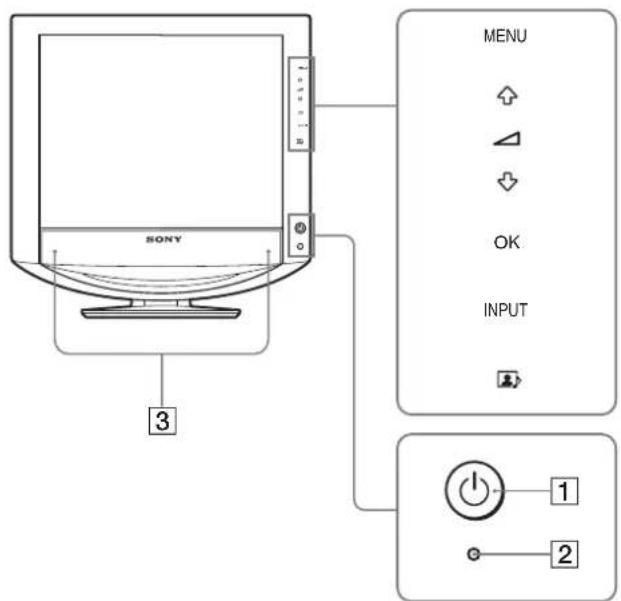

LCD-bildskärmens framsida

SONY MENU OK INPUT 3 1 2

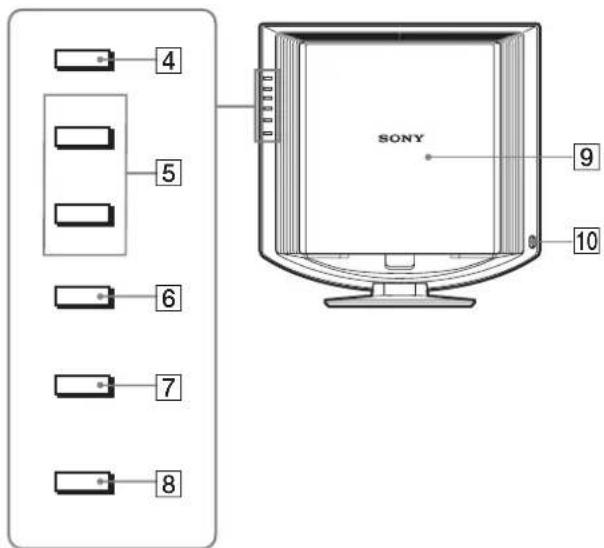

LCD-skärmen sedd från sidan

4 5 6 7 8 SONY 9 10

1 ⏻ Strömbrytare och ⏻ strömindikator (sidorna 9, 19)

Tryck på ⏻ (strömbrytaren) för att slå på eller av visningen. Strömindikatorn lyser grön när visningen är påslagen, och lyser orange när visningen är i energisparläge.

2Ljusavkännare (sidan 20)

Den här avkännaren mäter ljuset i omgivningen. Se till att du inte täcker över avkännaren med papper eller liknande.

3 Stereohögtalare (sidan 19)

Via de här högtalarna omvandlas ljudsignalerna till hörbart ljud.

4MENU-knapp (sidan 11)

Med den här knappen öppnar och stänger du menyskärmen.

5 ↓/↑ och △ (volymkontroll), knappar (sidorna 11, 19)

Med de här knapparna väljer du menyalternativ och gör justeringar. Du kan också använda de här knapparna för att visa menyn "Volym" för inställning av volymen.

6 OK-knapp (sidan 11)

Men den här knappen aktiverar du det valda menyalternativet och de justeringar som du gjort med knapparna ↓/↑ (5).

7 INPUT-knapp (sidan 11)

Med den här knappen växlar du videoinsignalen mellan INPUT1, INPUT2 och INPUT3 när två datorer är anslutna till bildskärmen.

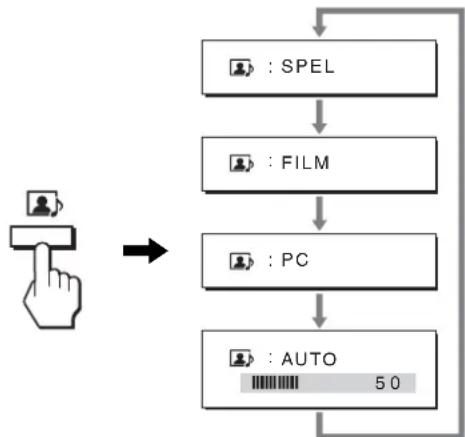

8-knapp (sidan 20)

Den här knappen ändrar LÄGE (BILD/AUDIO).

⑨ Bakre panel (sidan 7)

Innan du ansluter kablar och sladdar skjuter du upp den här panelen.

10Hörlursuttag (sidan 19)

Till den här utgången kan du ansluta ett par hörlurar.

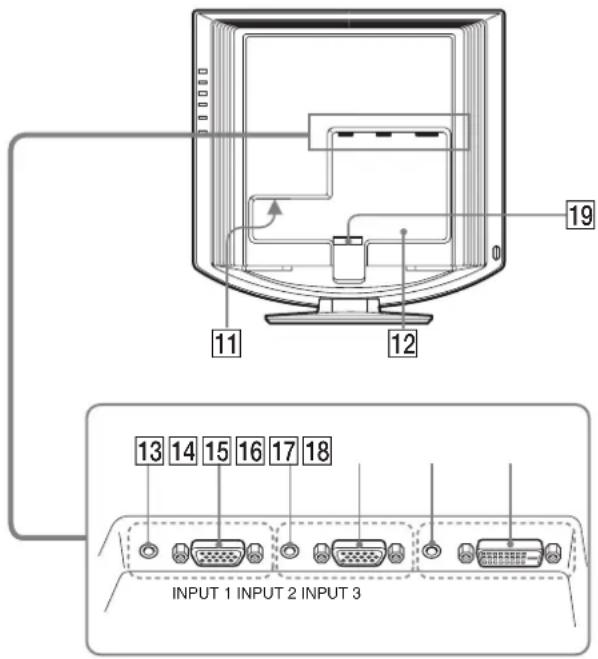

LCD-skärmens baksida

11 12 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

11 AC IN-anslutning (sidan 8)

Här ansluter du nätkabeln (medföljer).

12 Hål för stöldskyddslås

Det här uttaget är avsett för ett stöldskyddslås från Kensington Micro Saver Security System.

Micro Saver Security System är ett varumärke som tillhör Kensington.

13 Ljudingång för INPUT1 (sidan 8)

Den här kontakten tar emot ljudsignaler när den ansluts till ljudutgången på en dator eller annan ljudutrustning som ansluts till INPUT1.

14 HD15-ingång (analog RGB) för INPUT1 (sidan 7)

Den här ingången är avsedd för analoga RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

15 Ljudingång för INPUT2 (sidan 8)

Den här kontakten tar emot ljudsignaler när den ansluts till ljudutgången på en dator eller annan ljudutrustning som ansluts till INPUT2.

16 HD15-ingång (analog RGB) för INPUT2 (sidan 7)

Den här ingången är avsedd för analoga RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

17 Ljudingång för INPUT3 (sidan 8)

Den här kontakten tar emot ljudsignaler när den ansluts till ljudutgången på en dator eller annan ljudutrustning som ansluts till INPUT3.

18 DVI-D-ingång (digital RGB) för INPUT3 (sidan 7)

Den här ingången tar emot digitala RGB-videosignaler enligt DVI Rev. 1.0.

19 Kabelhållare (sidan 9)

Kabelklämman håller kablar och sladdar på plats.

Installation

Innan du använder bildskärmen bör du kontrollera att du fått med alla delarna:

• LCD-bildskärm
• Nätkabel
• HD15-HD15-videokabel (analog RGB)
• DVI-D-videokabel (digital RGB)
• Ljudkabel (stereo minikontakt)
- CD-ROM-skiva (programvara för Windows/Macintosh, bruksanvisningar m.m.)
• Garantikort
- Snabbstartguide

Inställning 1: Anslut bildskärmskablarna

• Se till att både dator och bildskärm är avstängda innan du gör några anslutningar.
• När du ansluter datorn till bildskärmens HD15-ingång (analog RGB), se "Anslut en dator som har en HD15-utgång (analog RGB)".

Obs!

Vidrör inte stiften i kontakten till videokabeln – stiften kan lätt böjas.

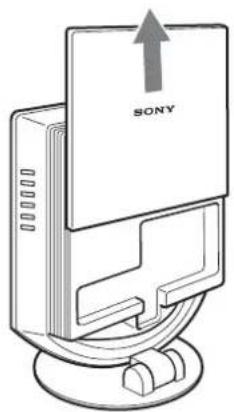

Skjut upp det bakre skyddet.

SONY

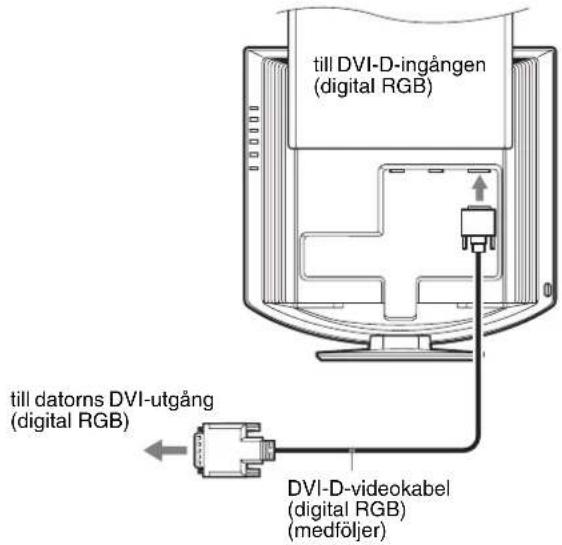

Anslut en dator som har en DVI-utgång (digital RGB)

Med den medföljande DVI-D-videokabeln (digital RGB) ansluter du datorn till bildskärmens DVI-D-ingång (digital RGB) för INPUT3.

till DVI-D-ingången (digital RGB) till datorns DVI-utgång (digital RGB) DVI-D-videokabel (digital RGB) (medföljer)

Anslut en dator som har en HD15-utgång (analog RGB)

Med den medföljande HD15-HD15-videokabeln (analog RGB), ansluter du datorn till bildskärmens HD15-ingång (analog RGB) för INPUT1 eller INPUT2.

Anslut datorn enligt följande illustrationer.

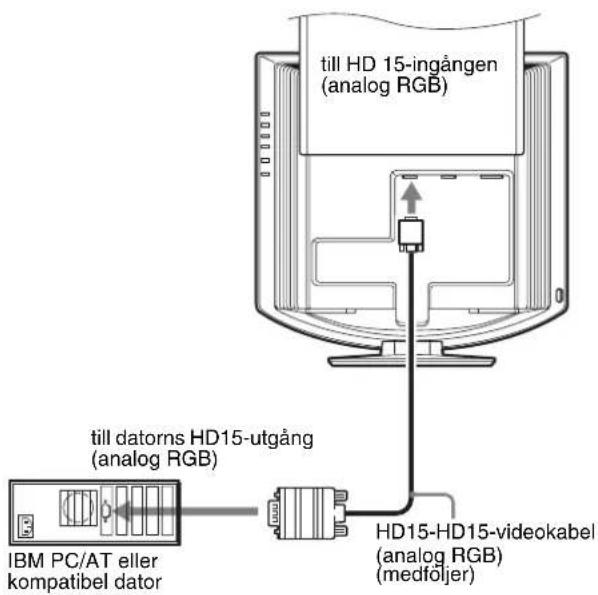

■ Ansluta till en IBM PC/AT eller kompatibel dator

till HD 15-ingången (analog RGB) till datorns HD15-utgång (analog RGB) IBM PC/AT eller kompatibel dator HD15-HD15-videokabel (analog RGB) (medföljer)

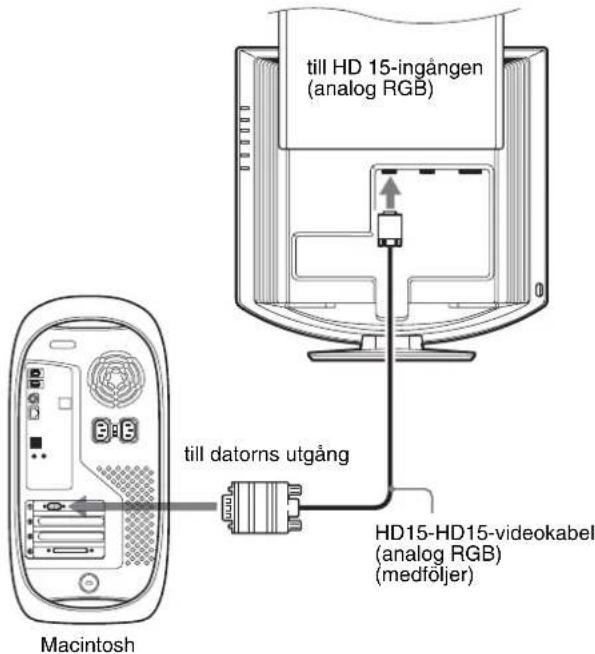

■ Ansluta till en Macintosh

till HD 15-ingången (analog RGB) till datorns utgång HD15-HD15-videokabel (analog RGB) (medföljer) Macintosh

Om du ansluter till en Macintosh använder du vid behov en adapter (medföljer ej). Anslut adaptern till datorn innan du ansluter videcokabeln.

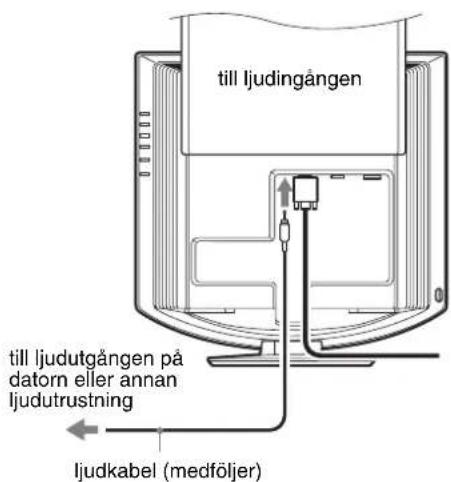

Inställning 2: Anslut Ijudkabeln

Anslut den medföljande ljudkabeln till motsvarande ingångar på bildskärmen.

Via bildskärmens högtalare eller hörlurar kan du lyssna på ljudet från datorn eller annan ljudutrustning som du har anslutit till bildskärmens ljudingångar.

För mer information, se "Ställa in volymen" på sidan 19.

till ljudingången till ljudutgången på datorn eller annan ljudutrustning ljudkabel (medföljer)

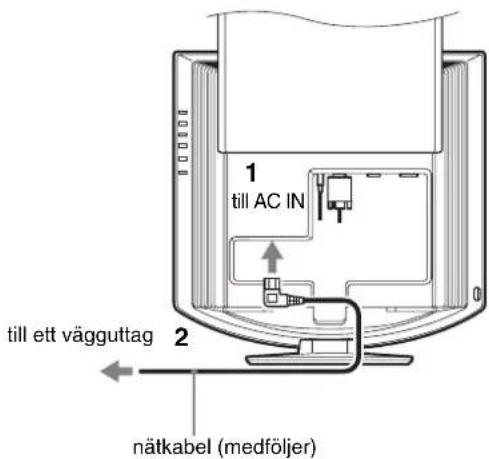

Inställning 3: Anslut nätkabeln

1 Anslut den medföljande nätkabeln till bildskärmens AC IN-anslutning och se till att den sitter ordentligt.
2 Anslut den andra änden till ett vägguttag och se till att den sitter ordentligt.

1 till AC IN till ett vägguttag 2 nätkabel (medföljer)

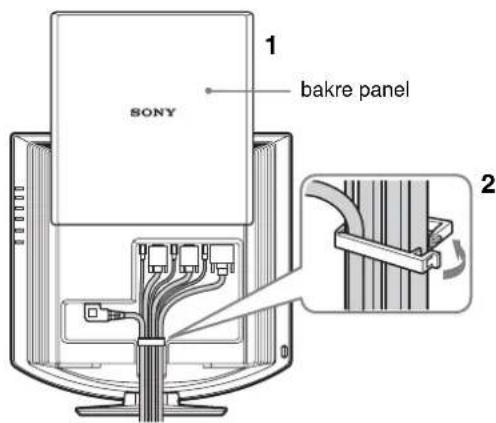

Inställning 4: Bunta ihop kablar och sladdar

1 Skjut upp det bakre skyddet.
2 Fäst videokabeln, ljudkablarna och nätkabeln med kabelhållaren på chassit.
3 Skjut ned det bakre skyddet.

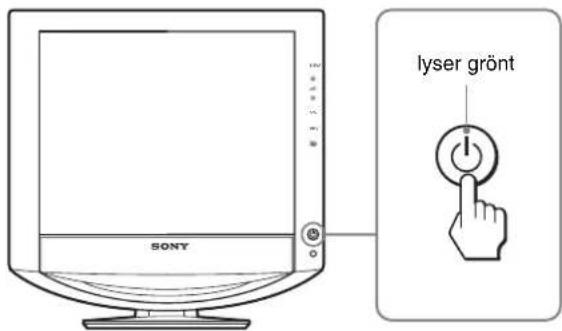

Inställning 5: Slå på strömmen till bildskärm och dator

1 Tryck på ⏻ (ström) till vänster på bildskärmens baksida.

strömindikatorn tänds och lyser grönt.

SONY lyser grönt

2 Slå på strömmen till datorn.
3 Välj önskad ingångssignal genom att trycka på INPUT-knappen.

Bilden från den valda ingången visas på skärmen.

För mer information, se "Välja insignal (INPUT-knapp)" på sidan 11.

Installationen av bildskärmen är klar. Vid behov justerar du bilden med hjälp av bildskärmsreglagen (sidan 11).

Om ingen bild visas på bildskärmen

- Kontrollera att nätkabeln och videokabeln är korrekt anslutna.

- Om "INGEN SIGNAL" visas på bildskärmen:

– Datorn är i energisparläge. Tryck på någon av tangenterna på tangentbordet eller rör på musen.
- Kontrollera att inställningen för insignalen är korrekt genom att trycka på INPUT-knappen (sidan 11).

- Om "KABEL EJ ANSLUTEN" visas på bildskärmen:

• Se till att videokabeln är korrekt ansluten.
• Kontrollera att inställningen för insignalen är korrekt genom att trycka på INPUT-knappen (sidan 11).

- Om "UTANFÖR OMFÅNGET" visas på bildskärmen ansluter du den bildskärm du använde tidigare. Ställ sedan in datorns grafikkort inom följande värden.

	Analog RGB Digital RGB
Horisontell frekvens	28–80	kHz	28–64
Vertikal frekvens	48–75 Hz 60 Hz
Upplösning	1280 × 1024 eller mindre	1280 × 1024 eller mindre

För mer information om skärmmeddelanden, se "Problem - symptom och åtgärder" på sidan 22.

Du behöver inga speciella drivrutiner

Bildskärmen hanterar standarden "DDC" Plug & Play, som automatiskt identifierar informationen från bildskärmen. Du behöver inte installera några särskilda drivrutiner på datorn. Första gången du slår på strömmen till datorn när du anslutit bildskärmen kan det hända att en installationsguide visas på bildskärmen. I så fall följer du de instruktioner som visas på bildskärmen. Plug & Play-bildskärm väljs automatiskt så att du kan använda den här bildskärmen.

Den vertikala frekvensen är ställd på 60 Hz.

Eftersom bildflimmer inte är särskilt framträdande på den här bildskärmen kan du använda den som den är. Du behöver inte ställa in den vertikala frekvensen på något särkilt högt värde.

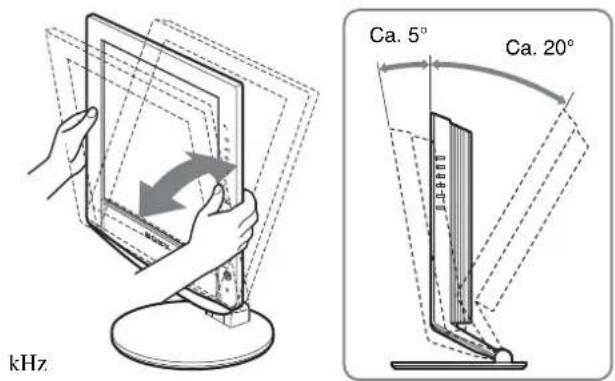

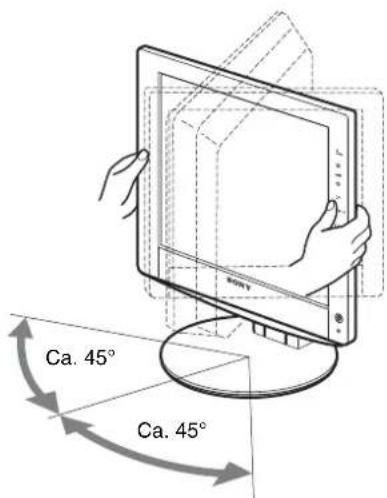

Inställning 6: Justera lutning och vridning

Den här bildskärmen kan lutas inom de vinklar som visas nedam.

Greppa LCD-panelens sidor och vinkla sedan skärmen.

kHz Ca. 5° Ca. 20°

Ca. 45° Ca. 45°

Använda bildskärmen på ett bekvämt sätt

Anpassa bildskärmens vinkel efter skrivbordets och stolens höjd och vrid den så att du slipper att besväras av reflexer.

Obs!

När du justerar skärmens lutning och höjd bör du vara försiktig och göra det långsamt. Se till att bildskärmen inte slår mot bordet den står på.

Välja insignal (INPUT-knapp)

Tryck på INPUT-knappen.

Insignalen ändras varje gång du trycker på den här knappen.

Skärmmeddelande (visas ungefär 5 sekunder i skärmens övre vänstra hörn).	Konfiguration för insignalen
INPUT1 : HD15 HD15-ingång (analog RGB)för INPUT1
INPUT2 : HD15 HD15-ingång (analog RGB)för INPUT2
INPUT3 : DVI-D DVI-D-ingång (digital RGB)för INPUT3

Anpassa bildskärmen

Innan du gör några inställningar

Anslut bildskärm och dator och slå sedan på strömmen till dem. Bäst resultat får du om du väntar minst 30 minuter innan du gör några inställningar.

Du kan göra ett antal bildskärmsinställningar med hjälp av skämmenyn.

Navigera i menysystemet

1 Visa huvudmenyn.

Visa huvudmenyn på bildskärmen genom att trycka på MENU-knappen.

MENU BILD/AUDIO FILM 1 2 8 0 1 0 2 4 6 0 Hz x

2 Välj meny.

Visa önskad meny genom att trycka på ↓/↑-knapparna. Tryck på OK så flyttas du till det första menyalternativet.

3 Välj vilket menyalternativ som ska justeras.

Välj alternativ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Om är ett av menyalternativen.

Om du väljer och trycker på OK återgår teckenfönstret till föregående meny.

4 Gör inställningarna för det valda alternativet.

Gör inställningen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Inställningen lagras när du trycker på OK, därefter återgår bildskärmen till den föregående menyn.

Du återgår till normal visning genom att trycka en gång på MENU-knappen. Om du inte trycker på någon knapp under 45 sekunder stängs menyn automatiskt.

■ Återställa justeringarna till sina ursprungliga värden.

Du kan återställa justeringarna med menyn ÅTERSTÄLL. Med information om hur du återställer justeringarna finns under ⋯ (ÄTERSTÄLL) på sidan 17.

BILD/AUDIO-meny

Följande alternativ kan du ställa in i menyn BILD/AUDIO

• LÄGE
(SPEL/FILM/PC/AUTO)
• B I L
• AUDIO
• LÄGE ÅTERSTÄLL →←

BILD/AUDIO FILM 1280 1024 60Hz x

LÄGE-meny

Du kan ställa in lämplig ljusstyrka för skärmen. Inställningarna för BILD/AUDIO kan ställas in för varje läge. De inställningar du Dessutom kan du ändra läge för respektive ingång (INSIGNAL1/INSIGNAL2/INSIGNAL3).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BJLD/AUDIO) genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj "FILM" genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

Menyn LÄGE visas på skärmen.

LAGE SPEL ■FILM PC AUTO 1280 1024 60 Hz x

4 Välj önskat läge genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

Ursprunglig inställning är FILM.

• SPEL: Ljus bild.
  • FILM: Skarp bild med stark kontrast.
  • PC: Bild med en mjuk ton.
• AUTO: Bildskärmens ljusstyrka justeras automatiskt efter belysningen i omgivningen (funktion för automatisk ljusstyrka). Mer information finns under "Automatisk ljusstyrkeinställning (ljusavkänning)" på sidan 20.

Obs!

I läget AUTO kan du inte själv justera skärmens bakgrundsbelysning.

■ Menyn BILD

På menyn BILD kan du ställa in följande alternativ.

• BAKGRUNDSLJUS

• KONTRAST ①

• LJUSSTYRKA

• GAMMA-meny

• FÄRG-meny

• SKÄRPA

BILD FILM 100 70 50 1 2 8 0 1 0 2 4 6 0 Hz x

Justering av BAKGRUNDSLJUS

Om du tycker att bildskärmen är för ljus kan du ställa in bakgrundsljuset så att skärmen blir lätt att läsa.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (BLLD) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

4 Välj " BAKGRUNDSLJUS" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn "BAKGRUNDSLJUS" visas på skärmen.

5 Ställ in nivån på ljuset genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Justering av KONTRAST ①

För inställning av bildkontrasten.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (BILD) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

4 Välj "O KONTRAST" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn "KONTRAST" visas på skärmen.

5 Justera kontrasten genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Justering av LJUSSTYRKA

För inställning av bildens ljusstyrka (svartnivå).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (FLD) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

4 Välj "LJUSSTYRKA" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn "LJUSSTYRKA." visas på skärmen.

5 Justera ljusstyrkan genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Du kan jämka bildens färgton på skärmen till originalbildens färgton.

GAMMA ■GAMMA 1 GAMMA 2 GAMMA 3 GAMMA 4 1 2 8 0 1 0 2 4 /6 0 Hz x

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BLD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (RLD) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

4 Välj " (GAMMA)" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn GAMMA visas på skärmen.

5 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Justering av FÄRG

Du kan välja nivå för bildens vita färgfält från förinställda färgtemperaturvärden.

Vid behov kan du också finjustera färgtemperaturen.

FARG ■9300K 6500K ANVÄNDARE LJUSTERA 1280 1024.60Hz

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BLD/AUDIO) genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (FLD) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

4 Välj " (FÄRG)" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FÄRG visas på skärmen.

5 Välj önskad färgtemperatur genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

Vitbalansen ändras från en blåaktig till en rödaktig ton när färgtemperaturen justeras från 9300K till 6500K.

Fininställa färgtemperaturen

Färgtemperaturen kan ställas in för varje läge (SPEL/FILM/PC/AUTO).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BLD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (FLD) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

4 Välj " (FÄRG)" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FÄRG visas på skärmen.

5 Välj "JUSTERA" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn för fininställning av färgtemperaturen visas på skärmen.

ANV JUSTERING R 128 G 128 B 128 1280 1024 60 Hz x

6 Välj R (röd) eller B (blå) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen. Justera sedan färgtemperaturen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Eftersom den här justeringen ändrar färgtemperaturen genom att öka eller minska komponenten R (röd) respektive B (blå) i förhållande till G (grön), är värdet för komponenten G fast.

7 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Den nya färginställningen lagras i minnet och aktiveras automatiskt när du väljer "Användare".

Menyn FÄRG visas på skärmen.

Justering av SKÄRPA

Med det här alternativet kan du göra bildkonturerna skarpare.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BLD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (FLD) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

4 Välj "SKÄRPA" genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn "SKÄRPA" visas på skärmen.

5 Justera skärpan genom att trycka på ↓/↑

-knapparna, tryck sedan på OK.

■ Menyn AUDIO

Följande alternativ kan du ställa in i menyn AUDIO.

• DISKANT

• BAS

• BALANS

- SURROUND

AUDIO FILM D I SKANT BAS BALANS SURROUND 1280 1024 60Hz x

Justera DISKANT, BAS eller BALANS

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (AUDIO) genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

4 Välj DISKANT, BAS eller BALANS genom att trycka

på ↓/↑-knapparna, tryck sedan på OK.

5 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Justera SURROUND

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj (AUDIO) genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

4 Välj SURROUND genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

5 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

SURROUND SRS WOW AV 1 280x 1024 .60 Hz

• SRS WOW: En djup och bastant bas och klara höga toner skapar en kraftfull surroundupplevelse.
  Särskilt filmer och spel kan göras mer rättvisa med ett kraftfullare ljud.
  • AV: Stänger av SRS WOW-effekten.

Använder den senaste teknologin från SRS Labs, Inc. SRS WOW förbättrar påtagligt ljudkvaliteten för olika ljudkällor.

■ LÄGE ÅTERSTÄLL-meny (återställa alla lägen till sina ursprungliga inställningar)

→←

Du kan återställa justeringarna till de ursprungliga värdena.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD/AUDIO) genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Menyn BILD/AUDIO visas på skärmen.

3 Välj "→← ÅTERSTÄLL" genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn "ÅTERSTÄLL" visas på skärmen.

4 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

• OK: För att återställa alla lägen i BILD/
  AUDIO-menyn till sina ursprungliga inställningar.
• AVBRYT: För att avbryta återställningen och återgå till menyn BILD/AUDIO.

A Menyn BILD (endast för analoga RGB-signaler)

På menyn BILD kan du ställa in följande alternativ.

• AUTO
• FAS
- PIXELJUSTERA
• H CENTRERING
• V CENTRERING

BILD AUTO FAS PIXELJUSTERA H CENTRERING V CENTRERING 1280x 1024.60Hz

Obs!

När digitala RGB-signaler tas emot från DVI-D-ingången för INPUT3 behöver du inte göra några justeringar.

■ Funktion för automatisk bildkvalitetsjustering

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustera) automatiskt så att en skarp bild visas på skärmen (sidan 20).

Obs!

När den automatiska bildkvalitetsjusteringen är aktiverad fungerar bara strömbrytaren ⏻.

Om bildskärmens automatiska bildkvalitetsjustering inte verkar kunna justera bilden fullt ut

Du kan göra ytterligare automatiska justeringar av bildkvaliteten för den signal som tas emot (se "AUTO", nedan).

Om du fortfarande behöver justera bildkvaliteten

Du kan manuellt justera bildens skärpa (fas/pixeljustera) och position (horisontellt/vertikalt).

De inställningar du gör lagras i minnet och aktiveras automatiskt när bildskärmen tar emot en tidigare registrerad signal.

Göra ytterligare automatiska inställningar av bildkvaliteten för den signal som tas emot (AUTO)

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

3 Välj "AUTO" genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Ställ in bildskärmens fas, pixeljustering och horisontella/vertikala position för den aktuella insignalen och spara sedan inställningarna.

■Manuell inställning av bildens skärpa (Fas/Pixeljustera)

Du kan justera bildens skärpa på följande sätt. Den här justeringen kan du använda när datorn är ansluten till bildskärmens HD15-ingång (analog RGB).

1 Ställ in datorn på upplösningen 1280 × 1024.

2 Sätt i CD-ROM-skivan.

3 Starta CD-ROM-skivan och visa testmönstret. För Windows-användare När Autorun körs:

Klicka på verktyget för skärmjustering (Utility).

Klicka på "Adjust" (Justera) och bekräfta upplösningen och klicka sedan på "Next" (Nästa).

Testmönster för PIXELJUSTERA och FAS visas i ordningsföljd.

När Autorun misslyckas:

1 Öppna "Den här datorn" och högerklicka på CDromikonen.

Gå till "Utforskaren" och högerklicka på CD-romikonen.

2 Öppna [Utility] och öppna sedan [Windows].

3 Starta [Win_Utility.exe].

Testmönstret visas.

För Macintosh-användare

1 Öppna [Utility] och öppna sedan [Mac].

2 Starta [Mac_Utility.exe].

Testmönstret visas.

4 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

5 Välj A (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj "FAS" genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

"FAS"-menyn visas på skärmen.

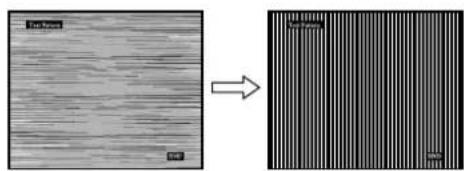

7 Tryck på ↓/↑-knapparna tills effekten av de horisontella ränderna minimerats.

Ställ in så att de horisontella linjerna syns så lite som möjligt.

8 Tryck på OK-knappen.

Huvudmenyn visas på skärmen.

Om vertikala ränder syns över hela skärmen utför du en pixeljustering på följande sätt.

9 Välj "PIXELJUSTERA" genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

"PIXELJUSTERA"-menyn visas på skärmen.

10 Tryck på ↓/↑-knapparna tills de vertikala ränderna försvinner.

Gör inställningen så att de vertikala ränderna inte längre syns.

11 Stäng testmönstret genom att klicka på END på skärmen.

■Manuell inställning av bildens position (H CENTRERING /V CENTRERING)

Om bilden inte är centrerad kan du centrera den på följande sätt.

1 Ställ in datorn på upplösningen 1280 × 1024.

2 Sätt i CD-ROM-skivan.

3 Starta CD-ROM-skivan och visa testmönstret. För Windows-användare När Autorun körs:

Klicka på verktyget för skärmjustering (Utility).

Klicka på "Adjust" (Justera) och bekräfta upplösningen och klicka sedan på "Next" (Nästa).

Testmönster för H CENTRERING och V CENTRERING visas i ordningsföljd.

När Autorun misslyckas:

1 Öppna "Den här datorn" och högerklicka på CDromikonen.

Gå till "Utforskaren" och högerklicka på CD-romikonen.

2 Öppna [Utility] och öppna sedan [Windows].

3 Starta [Win_Utility.exe].

Testmönstret visas.

För Macintosh-användare

1 Öppna [Utility] och öppna sedan [Mac].

2 Starta [Mac_Utility.exe].

Testmönstret visas.

4 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

5 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj "H CENTRERING" eller "V CENTRERING" genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

"H CENTRERING"- eller "V CENTRERING"-menyn visas på skärmen.

7 Centrera testmönstret på skärmen genom att trycka på ↓/↑-knapparna.

8 Stäng testmönstret genom att klicka på END på skärmen.

Menyn MENYPOSITION

Du kan flytta skämmenyn om den ligger i vägen för en bild.

MENYPOSITION 1280 x 1024 / 60 Hz OK EX I MENU

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (MENYPOSITION) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn "MENYPOSITION" visas på skärmen.

3 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

Du kan flytta menyn till ett av de 9 lägen som finns tillgängliga.

Menyn INGÅNGSAVSÖKN PÅ/AV

Om du väljer AUTOAVS PÅ i menyn INGÅNGSAVSÖKN PÅ/AV identifierar bildskärmen automatiskt en insignal från en ingång och ändrar ingång automatiskt innan bildskärmen växlar över till energisparläge.

INGANGSAVSOKN ■ AUTOAVS PÅ AUTOAVS AV 1280 x 1024 /60 Hz

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (INGÅNGSAVSÖKN PÅ/AV) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn INGÅNGSAVSÖKN visas på skärmen.

3 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK.

- PÅ: När det inte finns någon insignal i den valda ingången eller när du väljer en ingång med INPUTknappen på bildskärmen och ingången saknar insignal, visas skärmmeddelandet (sidan 21) och bildskärmen söker automatiskt insignal från en annan ingång så att ingången kan ändras. När ingången ändras visas den valda ingången på den övre vänstra delen av skärmen. Om det inte finns någon insignal växlar bildskärmen automatiskt över till energisparläge.

- AV: Ingången ändras inte automatiskt. Byt ingång genom att trycka på INPUT-knappen.

Menyn LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1 280 x 1024 / 60 Hz OK EX ITMEND

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (LANGUAGE) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn LANGUAGE visas på skärmen.

3 Välj språk genom att trycka på ↓/↑-knapparna, tryck sedan på OK.

• English: Engelska
  • Français: Franska
• Deutsch: Tyska
• Español: Spanska
  • Italiano: Italienska
  • Nederlands: Nederländska
  • Svenska
  • Русский: R y s
  ·:日本語ska
  • : Kinesiska

→← ÅTERSTÄLL-meny (för att återställa till den ursprungliga inställningen)

ATERSTALL OK AVBRYT 1280x1024/60Hz EXITWBU

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj →← (ÄTERSTÄLL) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn ÅTERSTÄLL visas på skärmen.

3 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

• OK: För att återställa alla inställningar till sina ursprungliga värden. Inställningen för "A LANGUAGE" återställs inte på det här sättet.
• AVBRYT: Avbryter återställningen och återgår till menyskärmen.

Menyn MENYLÅS

Om du vill förhindra att inställningarna återställs eller ändras av misstag kan du låsa knapparna.

MENYLÅS PÅ ■AV 1 2 8 0 1 0 2 4 /6 0 Hz x

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj O _π (MENYLÅS) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn MENYLÅS visas på skärmen.

3 Välj antingen "PÅ" eller "AV" genom att trycka på ↓/↑-knapparna.

- PÅ: Du kan bara använda strömbrytaren och INPUTknappen. När du försöker göra några justeringar eller liknande visas på skärmen.

- AV: Ställer "MENYLÅS" på "AV". Om du har ställt "MENYLÅS" på "PÅ" och trycker på MENU-knappen väljs "MENYLÅS" automatiskt.

Tekniska funktioner

Ställa in volymen

Via bildskärmens högtalare eller hörlurar kan du lyssna på ljudet från datorn eller annan ljudutrustning som du har anslutit till bildskärmens ljudingångar.

Du kan ställa in volymen med hjälp av menyn "Volym" från huvudmenyn.

1 När ingen meny visas på skärmen trycker du på ↓/↑-knapparna.

VOLYM 30

2 Du reglerar ljudvolymen med ↓/↑-knapparna.

Menyn stängs automatiskt efter ungefär 5 sekunder.

Obs!

• Du kan inte ställa in volymen när huvudmenyn visas på skärmen.
• När bildskärmen är i energisparläge sänds inget ljud ut till vare sig högtalare eller hörlurar.

Den här bildskärmen uppfyller de riktlinjerna för energibesparing som tagits fram av VESA, ENERGY STAR (Endast SDM-HX75) och NUTEK. Om bildskärmen är ansluten till en dator eller ett grafikkort som hanterar DPMS (Display Power Management Standard) för analog inmatning/DMPM (DVI Digital Monitor Power Management) för digital inmatning, minskar bildskärmen automatiskt strömförbrukningen på det sätt som visas nedan.

SDM-HX75

Energiläge Energiförbrukning ⏻ strömindikator
normal drift 50 W (max.) grön
ej aktiv*	1 W (max.) amber (gulbrun)
("deep sleep")**
➊ (ström) av 1 W (max.) av

SDM-HX95

Energiläge Energiförbrukning	strömindikator
normal drift 60 W (max.) grön
ej aktiv*(”deep sleep”)**	1 W (max.) amber (gulbrun)
(“deep sleep”)**
(“ström) av 1 W (max.) av

* När datorn växlar över till läget "ej aktiv" stängs insignalen av och "INGEN SIGNAL" visas på skärmen. Efter 5 sekunder växlar bildskärmen över till energisparläge.
** "Deep sleep" är ett energisparläge som definierats av Environmental Protection Agency.

Ställa in LÄGE (BILD/AUDIO)

(☐ - I ä g e )

Om du trycker flera gånger på knappen på höger sida av bildskärmen kan du välja LÄGE mellan SPEL → FILM → PC → AUTO.

Om du väljer "AUTO" ställs bildskärmens ljusstyrka automatiskt in efter ljuset i omgivningen (funktion för automatisk ljusstyrka). Mer information finns under "Automatisk ljusstyrkeinställning (ljusavkänning)".

Tryck flera gånger på knappen.

Standardinställningen för LÄGE är "FILM". När du trycker på gång visas "FILM" (standardinställningen), och när du trycker en gång till på samma knapp visas "PC".

Varje gång du trycker på -mappen ändras läget på följande sätt.

Varje läge visas på skärmen och LÄGE ändras. Menyn stängs automatiskt efter ungefär 5 sekunder.

Automatisk ljusstyrkeinställning (ljusavkänning)

Den här bildskärmen har en funktion som automatiskt ställer in bildskärmens ljusstyrka efter belysningen i omgivningen. Skärmens ljusstyrka ställs in på en lämplig nivå om du ställer

- läget på AUTO med knappen på bildskärmens högra sida, eller via menyn BILD/AUDIO. Skärmens ljuststyrka är ursprungligen ställd på FILM. När du ställer in läget på AUTO genom att trycka på åbildskärmens högra sida, visas även justeringsstapeln. Du kan justera stapeln genom att trycka på ↓/↑. Bildskärmens ljuststyrka ändras till den nivå du anger.

Automatisk justering av bildkvaliteten (endast för analog RGB signal)

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen.

Det fabriksinställda läget

För att uppnå en så god bildkvalitet som möjligt i bildskärmens mitt jämförs den mottagna insignalen automatiskt med de fabriksinställda lägen som finns lagrade i bildskärmens minne. Om insignalen överensstämmer med något av de fabriksinställda lägena visas bilden automatiskt på skärmen med rätt inställningar.

Om insignalen inte stämmer med något av de fabriksinställda lägena

När bildskärmen tar emot en insignal som inte stämmer överens med något av de fabriksinställda lägena aktiveras funktionen för automatisk justering av bildkvaliteten. På det sättet garanteras du att alltid få en skarp skärmbild (inom följande frekvensintervall): Horisontell frekvens: 28–80 kHz

Vertikal frekvens: 48–75 Hz

Första gången en insignal, som inte stämmer överens med något av de fabriksinställda lägena, tas emot tar det längre tid än vanligt innan bilden visas på skärmen, eftersom den automatiska inställningen tar en liten stund att utföra. Eftersom den nya inställningen lagras i bildskärmens minne visas bilden i fortsättningen lika snabbt som om signalen motsvarat något av de fabriksinställda lägena.

Om du justerar fas, pixeljustering och bildpositionen manuellt

För vissa insignaler kan det hända att bildskärmens funktion för automatiskt bildjustering inte klarar av att till hundra procent justera bildens position, fas och pixeljustering. I så fall kan du utföra dessa justeringar manuellt (sidan 16). När du har utfört dessa inställningar manuellt lagras de i minnet som ett användarläge och hämtas automatiskt in när bildskärmen tar emot samma insignal igen.

Felsökning

Innan du kontaktar teknisk support bör du läsa detta avsnitt.

Skärmmeddelanden

Om det är något problem med insignalen visas något av följande meddelanden på skärmen. För en möjlig lösning av problemet, se "Problem – symptom och åtgärder" på sidan 22.

Om "UTANFÖR OMFÅNGET" visas på skärmen

Det här meddelandet innebär att insignalen har ett format som inte överensstämmer med bildskärmens specifikationer. Kontrollera följande alternativ.

För mer information om skärmmeddelanden, se "Problem – symptom och åtgärder" på sidan 22.

Om "xxx.x kHz / xxx Hz" visas

Det här meddelandet innebär att antingen den horisontella eller vertikala frekvensen inte överensstämmer med bildskärmens specifikationer.

Siffrorna visar den aktuella insignalens horisontella och vertikala frekvenser.

INFORMATNO

UTANFÖR OMFÄNGET INSIGNAL#: XXXXX XXX.XkHz/XXXHz

Om "UPPLÖSNING > 1280 × 1024" visas

Det här är ett tecken på att upplösningen inte stämmer överens med bildskärmens specifikationer (1280 × 1024 eller mindre).

INFORMATION

UTANFÖR OMFÄNGET INSIGNAL#: XXXXX UPPLÖSNING > 1280X1024

Om "INGEN SIGNAL" visas på bildskärmen

Det här meddelandet innebär att ingen signal tas emot från den valda anslutningen.

När INGÅNGSAVSÖKN PÅ/AV (sidan 17) är ställt på PÅ söker bildskärmen en annan insignal och ändrar automatiskt ingången.

#INFORMATION

INGEN SIGNAL INSIGNAL#: XXXXX GÅ TILL ENERGISPAR

"GÅ TILL ENERGISPAR"

Bildskärmen växlar över till energisparläge ungefär 5 sekunder efter det att meddelandet visades.

Om "KABEL EJ ANSLUTEN" visas på bildskärmen

Det här meddelandet innebär att videokabeln har kopplats bort från den valda anslutningen.

När INGÅNGSAVSÖKN PÅ/AV (sidan 17) är ställt på PÅ söker bildskärmen en annan insignal och ändrar automatiskt ingången.

INFORMATION KABEL EJ ANSLUTEN INSIGNAL#: XXXXX

Problem – symptom och åtgärder

Om du kan lokalisera ett problem till en dator eller annan utrustning som är ansluten, finns mer information i bruksanvisningen till den anslutna datorn/utrustningen.

Symptom Kontrollera detta
Ingen bild
Om ⏻ strömindikatorn inte lyser eller om ⏻ strömindikatorn inte tänds när du trycker på ⏻,	• Kontrollera att nätkabeln är ordentligt ansluten.
Om "KABEL EJ ANSLUTEN" visas på bildskärmen,	• Kontrollera att videokabeln är korrekt ansluten och att alla kontakter sitter som de ska (sidan 7).• Kontrollera att stiften i videokabelns kontakter inte har böjts eller tryckts in.• Kontrollera att rätt insignal är vald (sidan 11).• En videosignalskabel som ej medföljde har anslutits. Om du ansluter en videosignalskabel som ej medföljde, kan "KABEL EJ ANSLUTEN" komma att visas på skärmen. Det är normalt.
Om "INGEN SIGNAL" visas på skärmen eller om ⏻ strömindikatorn lyser amber (gulbrun),	• Kontrollera att videokabeln är korrekt ansluten och att alla kontakter sitter som de ska (sidan 7).• Kontrollera att stiften i videokabelns kontakter inte har böjts eller tryckts in.• Kontrollera att rätt insignal är vald (sidan 11).■Problem som orsakats av en ansluten dator eller annan utrustning och inte av bildskärmen• Datorn är i energisparläge. Tryck på någon av tangenterna på tangentbordet eller rör på musen.• Kontrollera att grafikkortet är korrekt installerat.• Kontrollera att strömmen till datorn är påslagen.
Om "UTANFÖR OMFÅNGET" visas på bildskärmen (sidan 21),	■Problem som orsakats av en ansluten dator eller annan utrustning och inte av bildskärmen• Kontrollera att videofrekvensen ligger inom det intervall som bildskärmen kan hantera. Om du ersatt en äldre bildskärm med den här bildskärmen ansluter du den äldre igen och ställer in datorns grafikkort inom följande intervall:Horisontell frekvens: 28-80 kHz (analog RGB), 28-64 kHz (digital RGB)Vertikal frekvens: 48-75 Hz (analog RGB), 60 Hz (digital RGB)Upplösning: 1280 × 1024 eller lägre
Om du använder Windows,	• Om du ersatt en äldre bildskärm med den här bildskärmen ansluter du den äldre igen och gör så här: Välj "SONY" från listan "Tillverkare" och välj "SDM-HX75 eller SDM-HX95" från listan "Modeller" i Windows-fönstret för enhetsval. Om "SDM-HX75 eller SDM-HX95" inte visas i listan "Modeller" kan du försöka att utföra installationen med hjälp av "Plug & Play".
Om du använder ett Macintosh-system,	• Om du ansluter till en Macintosh använder du vid behov en adapter (medföljer ej). Anslut adaptern till datorn innan du ansluter videokabeln.
Bilden flimrar, hoppar, svänger eller är förvrängd.	• Ställ in pixeljustering och fas (endast för analog RGB-signal) (sidan 16).• Prova att ansluta bildskärmen till ett annat vägguttag, helst ett som ligger på en annan gruppsäkring.■Problem som orsakats av en ansluten dator eller annan utrustning och inte av bildskärmen• Sök i grafikkortets användarhandledning efter de rätta inställningarna för bildskärmen.• Kontrollera att grafikläget (VESA, Macintosh 19" Color osv.) och insignalens frekvens kan hanteras av bildskärmen. Även om frekvensen ligger inom rätt frekvensintervall kan vissa grafikkort ha en synkpuls som är för smal för att bildskärmen ska kunna synkronisera korrekt.• Den här bildskärmen hanterar inte signaler med radsprång (interlace). Ställ in så att signalen är progressiv.• Justera datorns uppdateringsintervall (vertikal frekvens) så att du får bästa möjliga bildkvalitet (60 Hz rekommenderas).
Bilden är inte skarp. • Justera kontrast och ljuststyrka (sidan 13).Justering av skärpan (sidan 14).Ställ in pixeljustering och fas (endast för analog RGB-signal) (sidan 16).■Problem som orsakats av en ansluten dator eller annan utrustning och inte av bildskärmenStäll in datorn på upplösningen 1280 × 1024 .
Det uppstår spökbilder.	Använd helst inte videoförlängningskablar och/eller videokopplingsdosor.Kontrollera att alla kontakter sitter som de ska.
Bilden är inte centrerad eller har inte rätt storlek (endast för analog RGB-signal).	Ställ in pixeljustering och fas (sidan 16).Justera bildens position (sidan 16). Tänk på att vissa videolägen inte fyller ut skärmen helt och hålllet.
Bilden är för liten.	■Problem som orsakats av en ansluten dator eller annan utrustning och inte av bildskärmenStäll in datorn på upplösningen 1280 × 1024 .
Bilden är för mörk. • Justera bakgrundsljuset (sidan 13).Justera ljuststyrkan (sidan 13).Justera gammavärdet med menyn GAMMA (sidan 13).Det tar några minuter innan bilden blir ljus efter det att du slagit på bildskärmen.När läget inställt på AUTO, kan ljuststyrkan bli mörk om det omgivande ljus är svagt (sidan 12 , 20).
Vågformade eller elliptiskt formade mönster (moaré) syns på skärmen.	Ställ in pixeljustering och fas (endast för analog RGB-signal) (sidan 16).
Färgen är inte enhetlig.	Ställ in pixeljustering och fas (endast för analog RGB-signal) (sidan 16).
Vitt ser inte ut som vitt.	Justera färgtemperaturen (sidan 14).
Bildskärmens knappar fungerar inte (visas på skärmen).	Om "MENYLÅS" är ställt på "PÅ" ställer du det på "AV" (sidan 18).
Den upplösning som visas på menyskärmen är felaktig.	Beroende på grafikkortets inställningar kan det hända att den upplösning som visas på menyskärmen inte är densamma som den som är inställd på datorn.

Visa informationen för den här bildskärmen

När bildskärmen tar emot en videosignal trycker du in MENU-knappen under mer än 5 sekunder tills informationsrutan visas.

När du vill stänga informationsfönstret trycker du på MENUknappen igen.

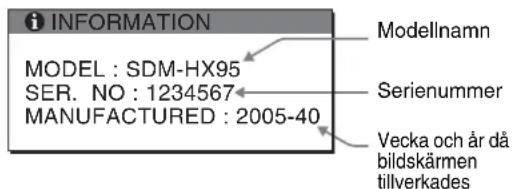

Exempel

INFORMATION MODEL : SDM-HX95 SER. NO : 1234567 MANUFACTURED : 2005-40 Modellnamn Serienummer Vecka och år då bildskärmen tillverkades

Om det är något problem som du inte kan lösa själv, kontaktar du en auktoriserad Sony-återförsäljare och ger följande information:

• Modellnamn: SDM-HX75 eller SDM-HX95
• Serienummer
  • Detaljerad beskrivning av problemet
• Inköpsdatum
• Datorns och grafikkortets namn och specifikationer
• Typ av insignal (analog RGB/digital RGB)

Specifikationer

LCD-bildskärm Paneltyp: a-Si TFT Active Matrix

Bildstorlek: 17 tum (43 cm)

(SDM-HX75)

19 tum (48 cm)

(SDM-HX95)

Format på insignalen RGB driftfrekvens*

Horisontell:

28–80 kHz (analog RGB)

Vertikal: Max. 1024 linjer

Insignalnivåer Analog RGB-videosignal:

0,7 Vp-p, 75 Ω, positiv

SYNC-signal:

TTL-nivå, 2,2 kΩ ,

positiv eller negativ

(Separat horisontell och vertikal,

eller sammansatt synk)

Ljudingång Stereo minikontakt, 0,5 Vrms

Högtalarutgång 3 W × 2

Hörlursutgång Stereo-minikontakt

Strömförsörjning SDM-HX75

Energiförbrukning Max. 50 W (SDM-HX75)

Max. 60 W (SDM-HX95)

Drifttemperatur 5–35 °C

Storlek (bredd/höjd/djup)

Skärm (upprätt läge):

SDM-HX75

Ca. 414 × 418,5 × 232 ~mm

SDM-HX95

Ca. 466,5 × 468 × 265 mm

Vikt SDM-HX75

Ca. 6,5 kg

SDM-HX95

Ca. 8,5 kg

Plug & Play DDC2B

Tillbehör Se sidan 7.

* Rekommenderad horisontell och vertikal timing

- Horisontellt synkpulsförhållande ska vara det större av de båda värdena 4,8% av den totala horisontalsveptiden och 0,8 μsek.

- Horisontell släcktid (blanking width) bör vara längre än 2,5 μsek.

- Vertikal släcktid (blanking width) bör vara längre än 450 μsek.

Utförande och specifikationer kan ändras utan föregående meddelande.

TFT LCD Color Computer Display

SDM-HX75

SDM-HX95

Owner's Record
