BRUKSANVISNING INZONE M10S SONY

Följande manualer medföljer denna OLED-bildskärm. Spara manualerna för framtida referensbehov.

Startguide

Bruksanvisning (denna manual)

Hjälpguide (webbmanual)

Tillhandahåller information som inkluderar avancerad användning.

SONY SONY

https://rd1.sony.net/help/tv/27q10s/h_zz/

Obs!

- De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig i utseendet ifrån den faktiska produkten.

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på OLED-bildskärmens eller förpackningens baksida. Annan/Andra etikett(er) kan hittas genom att bordsstativet tas bort.

För modeller med medföljande nätadapter: Etiketter för nätadapterns modellnr och serienr sitter på nätadapterns undersida.

VIKTIGT MEDDELANDE

Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation.

EU-importör: Sony Europe B.V.

Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

Energiförbrukning och annan information för strömförsörjningen, så som krävs i kommissionens förordning (EU) 2019/1782, finns tillgänglig på följande webbplats: https://compliance.sony.eu och https://compliance.sony.co.uk för Storbritannien

Säkerhetsinformation

WARNING

Ventilation

• Täck inte för och stoppa inte in några föremål i OLED-bildskärmens ventilationshål.
• Lämna fritt utrymme runt OLED-bildskärmen enligt nedanstående figur.

Monterad på väggen

30 cm 2 cm 10 cm 10 cm 10 cm

Lämna minst så här mycket fritt utrymme runt OLED-bildskärmen.

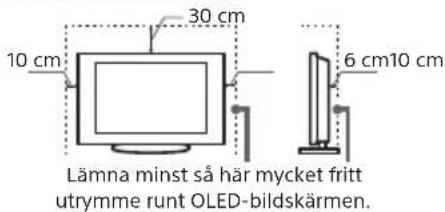

Monterad med stativ

10 cm 30 cm 6 cm10 cm Lämna minst så här mycket fritt utrymme runt OLED-bildskärmen.

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

• Lägg inte ner OLED-bildskärmen, och montera den inte upp och ned, bak och fram, eller med en kortsida uppåt.
• Placera inte OLED-bildskärmen på en hylla, matta, säng eller i ett skåp.
• Täck inte OLED-bildskärmen med tyg, t.ex. gardiner, eller annat material som tidningar etc.

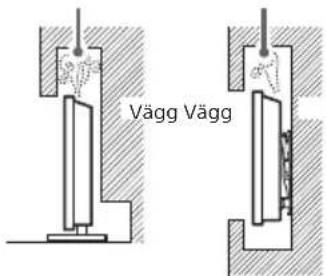

• Installera inte OLED-bildskärmen så som visas nedan.

Luften kan inte cirkulera fritt.

Vägg Vägg

Blockera inte luftcirkulationsområdet.

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.
• För in stickkontakten hela vägen i eluttaget.
• Anslut OLED-bildskärmen till ett eluttag som levererar 100 V – 240 V AC endast.
• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
• Lossa nätkabeln från eluttaget innan du flyttar OLED-bildskärmen eller utför något arbete på den.
• Håll nätkabeln på avständ från värmekällor.
• Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Obs!

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

(A)(B)

Meddelande för kunder i Storbritannien, Irland, Malta, Gibraltar och Cypern

Använd den medföljande nätkabeln (A). Använd den specificerade medföljande nätkabeln av säkerhetsskäl.

Meddelande för kunder i andra länder

Använd den medföljande nätkabeln (B). Använd den specificerade medföljande nätkabeln av säkerhetsskäl.

NOTERING OM NÄTADAPTER

Varning

Utsätt inte den här apparaten för regn eller fukt för att undvika risk för brand eller elstötar.

Att placera kärl med vätska, t.ex. blomvaser, på enheten medför risk för elektriska stötar och fara för brand. Placera inte denna utrustning i ett trångt utrymme, som till exempel i en bokhylla eller liknande.

• Se till så att nätkontakten ansluts till ett lättåtkomligt eluttag i närheten av utrustningen.
• Använd medföljande nätadapter och nätkabel. Annars kan det orsaka funktionsstörningar.

- Anslut nätadaptern till ett lättåtkomligt eluttag.

- Vira inte nätkabeln runt nätadaptern. Det kan hända att kabeln går sönder och/eller orsakar funktionsfel på mediamottagaren.

• Vidrör inte nätadaptern med väta händer.
• Om nätadaptern inte verkar fungera korrekt bör du omedelbart dra ut den från eluttaget.
• Systemet är inte bortkopplat från elnätet så länge kontakten sitter i ett vägguttag, även om du stängt av själva systemet.
• Det kan hända att din hand blir varm när du rör vid nätadaptern eftersom den blir varm när den används under en längre tid.

Förbjuden användning

Installera inte och använd inte OLED-bildskärmen på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i OLED-bildskärmen som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

- Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

- Platser som är varma, fuktiga eller väldigt dammiga, där insekter kan ta sig in, där OLED-bildskärmen kan utsättas för mekaniska vibrationer eller i närheten av någon form av öppen flamma, som t.ex. levande ljus, som är placerat ovanpå OLED-bildskärmen. OLED-bildskärmen får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

• Använd när dina händer är våta, med borttagen kabinett eller med tillval som inte rekommenderas av tillverkaren. Koppla loss OLED-bildskärmen från eluttaget när det åskar.
• Installera

OLED-bildskärmen så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller någ OLED-bildskärmen.

- Placera OLED-bildskärmen i ett fuktigt eller dammigt utrymme, elle i ett rum med

oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att OLED-bildskärmen blir skev.

- Installera OLED-bildskärmen på platser där denna utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. OLED-bildskärmen kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på OLED-bildskärmen.

- Om OLED-bildskärmen placeras i ett omklädesrum för ett allmänt bad eller varma källor kan OLED-bildskärmen s svavel etc.

• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Undvik att flytta OLED-bildskärmen från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att OLED-bildskärmen visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan OLED-bildskärmen startas.

Trasiga delar:

• Kasta aldrig något mot OLED-bildskärmen. Skärmglaset kan gå sönder och orsaka allvarliga personskador.
• Om OLED-bildskärmens hölje spricker, koppla loss OLED-bildskärmen från eluttaget innan du tar i den. Annars kan detta orsaka elchock.

När OLED-bildskärmen inte används

• Om du inte tänker använda OLED-bildskärmen på flera dagar bör du koppla loss OLED-bildskärmen från eluttaget av miljö- och säkerhetsskäl.
• Eftersom OLED-bildskärmen inte kopplas bort från nätspänningen när du endast stänger av den måste du även dra ur kontakten från eluttaget för att helt koppla bort OLED-bildskärmen.

Barnens säkerhet

- Förvara ALLTID små tillbehör utom räckhåll för barn, så att de inte sväljs av misstag.

Om följande problem uppstår...

Stäng av OLED-bildskärmen och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår. Kontakta din återförsäljare eller ett Sony servicecenter för att få OLED-bildskärmen undersökt av en behörig servicetekniker.

Om:

• Nätkabeln skadas.
- Eluttaget inte passar till stickkontakten.
- OLED-bildskärmen skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.
- Vätska eller något föremål råkar hamna i höljets öppningar.

Om OLED-bildskärmens temperatur

När OLED-bildskärmen används under en längre tid kan området runt panelen bli varmt. Den kan kännas varm om du rör vid den med din hand.

Sjukvårdsinrättningar

Denna produkt kan inte användas som medicinsk utrustning. Det kan orsaka felfunktion för medicinsk utrustning.

Placera inte denna produkt i närheten av medicinsk utrustning

Denna produkt (inklusive tillbehör) innehåller en eller flera magneter som kan påverka pacemakers, programmerbara shuntventiler för hydrocefalus, eller annan medicinsk utrustning. Placera inte denna produkt i närheten av personer som använder sådan medicinsk utrustning. Rådfråga en läkare innan du använder denna produkt om du själv använder sådan medicinsk utrustning.

Förvara produkten utom räckhåll för barn eller övervakade personer

Denna produkt (inklusive tillbehör) innehåller en eller flera magneter. Om magneten/magneterna sväljs finns det risk för kvävning, tarmskador, eller andra allvarliga skador. Kontakta genast läkare om någon skulle råka svälja magneten/magneterna.

Magnetisk påverkan

Denna produkt (inklusive tillbehör såsom höljen) använder magneter. Placera inte magnetkänsliga föremål (kontantkort, kreditkort med magnetkodning etc.) nära denna produkt.

• Du bör se på OLED-bildskärmen i ett rum med måttlig belysning. När du ser på OLED-bildskärmen i dålig belysning eller under långa perioder påfrestas ögonen.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

OLED-SKÄRM:

• Trots att OLED-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av pixlarna är effektiva kan svarta punkter eller färgade punkter (vita, röda, blå eller gröna) framträda konstant på OLED-skärmen. Detta är en strukturell egenskap hos OLED-skärmar och indikerar inte något fel.
• För att undvika skador på OLED-skärmen, utsätt inte OLED-skärmen för direkt solstrålning.
• Tryck inte på eller repa inte den här bildskärmens OLED-skärm. Bilden kan bli ojämn och OLED-skärmen kan skadas.
• Skärmen och höljet blir varma när denna bildskärm används. Detta är inget fel.

• Undvik att spreja myggmedel med flyktigt material på OLED-skärmen.

• Undvik att OLED-skärmen kommer i längre kontakt med gummi- och plastmaterial.

• När du ska göra dig av med din bildskärm ska du se till att följa lokala lagar och regler.

Skydda skärmen

Försiktighetsåtgärder för att skydda skärmen från skador

Bildretention

OLED-bildskärmar kan drabbas av bildretention (inbränning) på grund av egenskaperna hos de material som används. Bildretention kan uppstå om bilder visas på samma plats på skärmen upprepade gånger eller under längre perioder. Detta innebär inte att det är något fel på bildskärmen. Undvik att visa bilder som orsaka bildretention.

Följande är exempel på bilder och visningar som kan orsaka bildretention:

• Innehåll med svarta fält antingen på toppen och botten och/eller till vänster eller höger sida av skärmen. (t.ex. letterboxade bilder, 4:3-bilder)
  • Statiska bilder, t.ex. foton
• Statiskt innehåll från appar.
• Visningar av räknare för bildhastighet, hårkors, timer i spelassistent.

Så här minskar du risken för bildretention:

• Sony rekommenderar att du stänger av bildskärmen normalt genom att trycka på strömbrytaren på bildskärmen.
• Fyll skärmen genom att växla till [Bildformat] för att eliminera de svarta fälten.
• Undvik att visa statiska bilder med ljusa färger (inklusive vitt) eller logotyper på någon del av skärmen.
• Ställ in bildinställningarna baserat på omgivande förhållanden. Standardinställningen för spelläge rekommenderas för bildläge.
• Stäng av visningar av räknare för bildhastighet, härkors, timer i spelassistent.

Bildskärmen har följande funktioner som hjälper till att minska/förhindra bildretention.

Uppdatera panel

Genom att uppdatera panelen justerar du panelens enhetlighet. Uppdatera panel kan utföras och ska endast göras om bildretention är väldigt märkbar.

Varning:

• Funktionen Uppdatera panel kan påverka panelen. Utför inte Uppdatera panel mer än en gång om året eftersom den kan påverka panelens livslängd.
• Effektiviteten för Uppdatera panel kan variera beroende på bildretentionens förhållande.
• Uppdatera panel tar upp till en timme att slutföra.

Följande gäller även för vissa modeller så som indikeras innan Uppdatera panel utförs.

• En vit, röd, grön eller blå linje kan visas på skärmen under tiden som panelen uppdateras. Detta betyder inte att det är något fel på bildskärmen.
• Uppdatera panel fungerar bara när rumstemperaturen är mellan 10 °C och 40 °C.

Pixelläge

Flyttar automatiskt bilden på skärmen för att undvika bildretention.

Annan funktion

Skärmens ljusstyrka sänks automatiskt vid visning av stillbilder, klockor, ljusa färger eller logotyper och liknande.

Hantering och rengöring av OLED-bildskärmen/höljet

Försiktighetsåtgärder:

• Undvik att röra vid skärmen.
• Använd en mikrofiberduk när du dammar av bildskärmen/höljet.
• Spreja aldrig vatten eller rengöringsmedel direkt på OLED-bildskärmen. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i OLED-bildskärmen, vilket kan orsaka skador på OLED-bildskärmen.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från OLED-bildskärmen. Annars kan bildstörningar och/eller akustiskt brus uppstå.
• Denna utrustning har testats och funnits följa gränsvärdena som anges i EMC-standarden vid användning av en anslutningssignalkabel som är kortare än 3 meter.

Kassering av OLED-bildskärmen

Hantering av gamla elektriska och elektroniska produkter (gäller inom EU och andra länder med separata insamlingssystem) Symbolen på produkten

eller förpackningen anger att produkten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en återvinningsstation för elektriska och elektroniska produkter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten bortskaffas felaktigt. Återvinning av material bidrar till att bevara naturresurser. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten för mer information om återvinning.

Installation

- Installera och använd OLED-bildskärmen enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• OLED-bildskärmen bör placeras nära ett lätt åtkomligt eluttag.
• Placera OLED-bildskärmen på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
• Placera OLED-bildskärmen på en plats där den inte kan dras, tryckas eller vältas omkull.

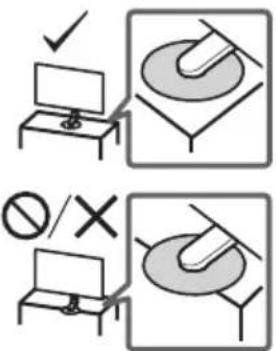

• Montera OLED-bildskärmen så att OLED-bildskärmens bordsstativ inte skjuter ut från bänken (medföljer ej). Om bordsstativet skjuter ut från bänken, kan det hånda att OLED-bildskärmen välter, faller i golvet och orsakar personskada eller skada på OLED-bildskärmen.

• Lossa alla kablar från OLED-bildskärmen innan du transporterar den.

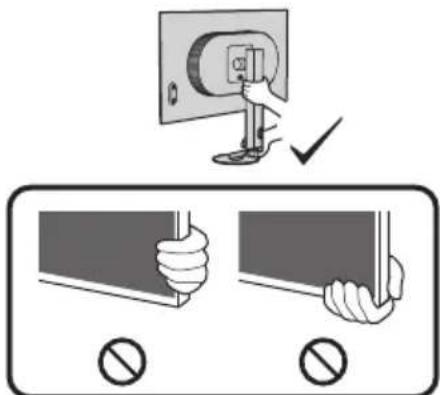

• När OLED-bildskärmen ska transporteras bör den hållas enligt nedan. Tryck inte på OLED-panelen eller ramen runt bildskärmen.

• När du lyfter eller flyttar OLED-bildskärmen ska du hålla den ordentligt i undersidan.
• Se till att OLED-bildskärmen inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in OLED-bildskärmen för reparation eller om du flyttar.

Montera OLED- bildskärmen på väggen

I bruksanvisningen för denna OLED-bildskärm ges endast stegen för att förbereda OLED-bildskärmen för vägginstallation innan den installeras på väggen.

Din OLED-bildskärm kan monteras på en vägg med ett passande väggfäste (medföljer ej). Om bordsstativet är fastsatt på OLED-bildskärmen kan det krävas att bordsstativet tas loss från OLED-bildskärmen.

Förbered OLED-bildskärmen för väggfästet innan kablarna ansluts.

Sony rekommenderar av säkerhetsskäl och för att skydda produkten, att installationen av din OLED-bildskärm på väggen utförs av kunniga personer. Försök inte installera den själv.

• Följ instruktionsguiden som levereras med Väggfästet för din modell. Tillräcklig expertis krävs för att installera denna OLED-bildskärm, speciellt för att fastställa väggens styrka när det gäller att hålla upp OLED-bildskärmens vikt.
• Skruvarna för installationen av väggfästet på OLED-bildskärmen medföljer ej.
• Längden på skruven för väggfästet varierar beroende på väggfästets tjocklek. Se bilden nedan.

5 mm - 9 mm Skruv (M4) Väggfäste OLED-bildskärmens bakre hölje

- Se följande tabell gällande hålmönster för väggfäste.

Modellbeteckning Hålmönster för väggfäste a × b

SDM-27Q10S 100 × 100 mm

Specifikationer

System

Skärmsystem OLED-panel (Organic Light Emitting Diode)

Uttag för ingångar/utgångar

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

(Stereominiuttag)

UPDATE

(Denna terminal är för programvaruuppdatering endast.)

DP

DisplayPort (Ver. 2.1)

- C + 19.5 V Nätadapter ingång

Ström, informationsblad och annat

Strömförsörjning

19,5 V DC med nätadapter Gradering: Ingång 100 V – 240 V växelström (AC), 50/60 Hz

Skärmstorlek (diagonalt uppmätt) (Ca.)

(cm/tum)

67,3 / 27

utan bordsstativ 4,2

Övrigt

Användningstemperatur 0 °C – 40 °C

Luftfuktighet vid användning 10 % – 80 % relativ luftfuktighet (icke- kondenserande)

Obs!

• Design och specifikationer kan ändras utan förvarning.
• En del av instruktionerna på skärmen kanske inte gäller för din OLED-bildskärmsmodell.
• Informationsbladet i denna manual är för KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013.

Produktregistreringsnummer (KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 2019/2013)

SDM-27Q10S (1930222)

Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.
• DisplayPort™, DisplayPort™-logotypen, DisplayHDR™-logotypen och AdaptiveSync™-logotypen är varumärken som tillhör Video Electronics Standards Association (VESA®) i USA och andra länder.
• © 2021 NVIDIA, NVIDIA-logotypen, och NVIDIA G-SYNC Compatible är varumärken och/eller registrerade varumärken som tillhör NVIDIA Corporation i USA och andra länder.
