NÁVOD K OBSLUZE INZONE M10S SONY

Tento OLED monitor je dodáván s následujícími návody. Uschovejte tyto návody pro jejich případné budoucí použití.

Průvodce nastavením

Návod k použití (tato příručka)

Uživatelská příručka (webový návod)

Uvádí informace o pokročilém použití.

SONY SONY

https://rd1.sony.net/help/tv/27q10s/h_zz/

Poznámka

- Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.

Umístění identifikačního štítku

Štítky s číslem modelu OLED monitoru, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části OLED monitoru nebo na obalu. Ostatní štítek(y) naleznete po odstranění stolního stojanu.

Pro modely s dodaným napájecím adaptérem:

Štítky s číslem modelu a sériovým číslem napájecího adaptéru se nacházejí na spodní straně napájecího adaptéru.

DŮLEŽITÁ POZNÁMKA

Tento výrobek byl vyroben bud' prímo nebo v zastoupení společností Sony Corporation.

Dovozce do EU: Sony Europe B.V.

Žádosti týkající se dovozce do EU nebo technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgie.

Spotřeba energie a další informace o napájení podle požadavků nařízení komise (EU) 2019/1782 jsou k dispozici na následujících webových stránkách: https://compliance.sony.eu a https://compliance.sony.co.uk pro Velkou Británii

Bezpečnostní informace

UPOZORNĚNÍ

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně OLED monitoru.
• Okolo OLED monitoru ponechte volný prostor jako na níže uvedeném obrázku.

Instalace na stěně

30 cm 2 cm 10 cm 10 cm 10 cm

Okolo OLED monitoru ponechte nejméně takto veliký volný prostor.

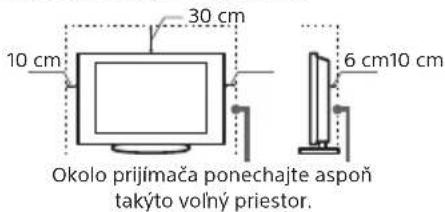

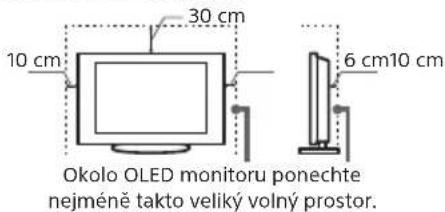

Instalace se stojanem

30 cm 10 cm 6 cm10 cm Okolo OLED monitoru ponechte nejméně takto veliký volný prostor.

- K zajištění správného větrání a zabránění usazování nečistot a prachu:

• Nepokládejte OLED monitor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku.
• Neumístujte OLED monitor na polici, kobereček, postel nebo do skřině.
• Nezakrývejte OLED monitor látkami jako záclonami, ani různými předměty, např. novinami.

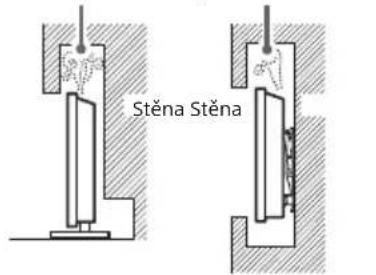

• Neinstalujte OLED monitor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Stěna Stěna

Proudění vzduchu Neblokujte oblast proudění vzduchu.

Sítový kabel

Se síťovým kabelem a zástrčkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

• Používejte pouze síťové kabely Sony, nikoli kabely jiných dodavatelů.
• Zasuňte zástrčku úplně do síťové zásuvky.
• OLED monitor používejte pouze v elektrické síti 100 V – 240 V stř.
• Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů síťový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.
• Před prací na OLED monitoru nebo před jeho stěhováním vytáhněte síťový kabel ze zásuvky.
• Sítový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.
• Sítový kabel pravidelně vytáhněte ze zásuvky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámka

• Dodávaný síťový kabel nepoužívejte pro žádné jiné zařízení.
• Sítový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sítový kabel žádným způsobem neupravujte.
• Na síťový kabel nestavte nic těžkého.
• Při odpojování síťového kabelu ze zásuvky netahejte za síťový kabel.
• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.
• Nepoužívejte uvolněné elektrické zásuvky.

(A)(B)

Oznámení pro zákazníky ve Velké Británii, Irsku, Maltě, Gibraltaru a Kypru

Použijte dodaný síťový kabel (A). Z bezpečnostní důvodů použijte již zmíněný předepsaný dodávaný síťový kabel.

Oznámení pro zákazníky v ostatních zemích

Použijte dodaný síťový kabel (B). Z bezpečnostní důvodů použijte již zmíněný předepsaný dodávaný síťový kabel.

POZNÁMKA K NAPÁJECÍMU ADAPTÉRU

Upozornění

Abyste omezili nebezpečí požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Abyste zabránili požáru nebo úrazu elektrickým proudem, nestavte na zařízení nádoby naplněné tekutinami, například vázy. Zařízení neumístujte do uzavřených prostor, například do knihoven a podobně.

• Sítová zásuvka se musí nacházet nedaleko přístroje a musí být snadno přístupná.

• Použijte dodaný napájecí adaptér a napájecí kabel. Mohlo by jinak dojít k poruše.

• Zapojte napájecí adaptér do snadno přístupné síťové zásuvky.

• Neobtáčejte napájecí kabel kolem napájecího adaptéru. Mohlo by dojít k přerušení vnitřního vodiče a/nebo k poru
• Nedotýkejte se napájecího adaptéru mokrýma rukama.
• Pokud u napájecího adaptéru zaznamenáte neobvyklé jevy, ihned jej odpojte od síťové zásuvky.
• Přístroj není odpojen od zdroje elektrické energie, dokud je připojen k síťové zásuvce, a to ani pokud byl přístroj samotný vypnut.
• Protože se napájecí adaptér při dlouhodobém používání zahřívá, může být horký na dotek.

Zakázané použití

Neinstalujte, ani nepoužívejte OLED monitor v dále uvedených místech, prostředích, nebo situacích, protože OLED monitor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění.

Umístění:

- Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, nestabilním umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.

Prostředí:

- Horká, vlhká nebo nadměrně prašná místa; místa, na která může vniknout hmyz, kde by mohl být vystaven mechanickým vibracím, v blízkosti zdroje otevřeného ohně, například hořící svíčky, která se postaví na OLED monitor. Na OLED monitor nesmí nic kapat nebo stříkat, ani na OLED monitoru nesmí stát předměty naplněné tekutinami, jako např. vázy.

Situace:

- Nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřín OLED monitoru nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte OLED monitor od síťové zásuvky.

• Neinstalujte OLED monitor tak, aby vyčníval do volného prostoru. Mohlo by dojít ke zranění nebo k poškození OLED monitoru, kdyby do něj narazil člověk nebo nějaký
• Neumístujte OLED monitor do vlhkých nebo prašných prostor nebo do místnosti

s mastným

kouřem nebo párou (blízko kuchyňských desek nebo zvlhčovačů vzduchu). Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k deformaci.

- Neinstalujte OLED monitor v místech vystavených extrémním teplotám, například na přímém slunečním světle, v blízkosti radiátoru nebo větráku topení. OLED monitor by se v takovém prostředí mohl přehřát, což by mohlo vést k deformaci a/nebo poruše OLED monitoru.

- Je-li OLED monitor umístěn v převlékárně veřejných lázní nebo u horkých pramenů, může dojít k

poškození OLED monitoru působením síry ve vzduchu apod.

• Pro co nejlepší kvalitu obrazu nevystavujte obrazovku přimému světlu nebo slunečnímu světlu.
• Nepřemístujte OLED monitor z chladného místa do tepla. Náhlé změny pokojové teploty by mohly způsobit kondenzaci vlhkosti. OLED monitor by potom mohl ukazovat nekvalitní obraz a/nebo nekvalitní barvy. Pokud by k tomu došlo, nechte vlhkost zcela odpařit, než OLED monitor spustíte.

Poškozené díly:

• Na OLED monitor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch OLED monitoru praskne, nedotýkejte se ho a nejprve vytáhněte napájecí kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když OLED monitor nepoužíváte

• Jestliže OLED monitor nebudete několik dní používat, odpojte OLED monitor z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud OLED monitor jen vypnete, OLED monitor stále není odpojený od napájecí sítě; k úplnému odpojení OLED monitoru od sítě vytáhněte proto zástrčku ze zásuvky.

Pro děti

- Drobné příslušenství udržujte VŽDY mimo dosah dětí, aby ho nemohly neúmyslně spolknout.

Pokud dojde k následujícímu problému...

Pokud dojde k následujícímu problému, vypněte OLED monitor a okamžitě vytáhněte přívodní kabel ze zásuvky. Požádejte svého prodejce nebo servisní středisko Sony o prohlídku OLED monitoru kvalifikovaným servisním technikem.

Když:

• Přívodní kabel je poškozený.
• Sítová zásuvka je uvolněná.
• OLED monitor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.
• Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

O teplotě OLED monitoru

Když OLED monitor používáte po delší časové období, může se okolí panelu zahřát. Při dotyku rukou může být horký.

Zdravotnická zařízení

Tento výrobek není možné používat jako zdravotnický prostředek. Může způsobit vadnou funkci zdravotnického vybavení.

Neumístujte tento produkt blízko lékařských přístrojů

Tento přístroj (včetně doplňků) obsahuje magnet/y, které mohou interferovat s kardiostimulátory, shunty s programovatelnou chlopní, užívanými při léčbě hydrocefalu nebo jinými lékařskými přístroji. Neukládejte tento produkt v blízkosti osob, které tyto lékařské přístroje používají. Pokud používáte některý z těchto lékařských přístrojů, poradťe se s lékařem předtím, než budete používat tento produkt.

Uchovávejte mimo dosah dětí nebo osob pod dohledem

Tento produkt (včetně doplňků) obsahuje magnet/y. Polknutí magnetu by mohlo způsobit vážné poranění, např. by mohlo dojít k dušení nebo poškození střev. Pokud dojde ke spolknutí magnetu (nebo magnetů), neprodleně se obratte na lékaře.

Vliv magnetického pole

Tento výrobek (včetně příslušenství, jako jsou kryty) používá magnety. V blízkosti tohoto výrobku neumístujte předměty citlivé na magnetické pole (platební karty, kreditní karty s magnetickým kódováním apod.).

Upozornění

• OLED monitor sledujte za mírného osvětlení, protože sledování OLED monitoru při slabém světle nebo po dlouhou dobu namáhá oči.
• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch.

OBRAZOVKA OLED:

• I když je OLED obrazovka vyrobena vysoce přesnou technologií a 99,99 % nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (bílé, červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi OLED obrazovky a nejedná se o závadu.
• Chraňte obrazovku OLED před přímým slunečním světlem, aby nedošlo k poškození obrazovky OLED.
• Na obrazovku OLED tohoto monitoru netlačte a chraňte ji před poškrábáním. Obraz by pak mohl být nerovnoměrný nebo by se OLED obrazovka mohla poškodit.

• Během provozu tohoto monitoru se obrazovka i skřín přístroje zahrívají. Neznamená to ale funkční poruchu OLED monitoru.

• Nestříkejte na obrazovku OLED prostředky proti hmyzu s těkavými látkami.

• Vyvarujte se dlouhodobého kontaktu gumového nebo plastového materiálu s obrazovkou OLED.
• Při likvidaci monitoru dodržujte místní zákony a předpisy.

Ochrana obrazovky

Opatření na ochranu obrazovky před poškozením

Ulpívání obrazu

OLED monitory mají v důsledku vlastností použitých materiálů sklony k ulpívání obrazu (vypálení obrazu). K ulpívání obrazu může dojít, pokud je obraz opakovaně zobrazován na stejném místě obrazovky nebo pokud je zobrazován po delší dobu. Nejedná se o poruchu monitoru. Vyhýbejte se zobrazování obrazu, který může způsobit ulpívání obrazu.

Níže jsou uvedeny příklady druhů obrazů a zobrazení, které mohou způsobit ulpívání obrazu:

• Obsah s černými pruhy v horní a dolní nebo levé a pravé části obrazovky. (např. formát letterbox, zobrazení v poměru 4:3)
• Statické obrázky, například fotografie.
• Statický obsah pocházející z aplikací.
• Zobrazení počítadla snímkové frekvence, zaměřovacího kříže, časovače při hraní her.

Snížení rizika ulpívání obrazu:

• Společnost Sony doporučuje vypínat monitor normálně stisknutím tlačítka napájení na monitoru.
• Zobrazte obraz na celou obrazovku přepnutím na možnost [Aspect ratio].
• Vyhněte se zobrazování statických obrázků s jasnými barvami (včetně bílé) nebo log ve kterékoli části obrazovky.
• Nastavte nastavení obrazu podle okolních podmínek. Pro režim obrazu se doporučuje použít standardní nastavení Herního režimu.
• Vypnout zobrazení počítadla snímkové frekvence, zaměřovacího kříže, časovače při hraní her.

Monitor je vybaven následujícími funkcemí umožňujícími zmírnit/zabránit ulpívání obrazu.

Obnova panelu

Obnova panelu zajistí rovnoměrné a homogenní zobrazení panelu. Obnovu panelu je možno spustit, ale měla by být provedena pouze v případě, pokud se v obrazu objevují zřetelné stopy nebo kontury předchozího obrazu.

Pozor:

• Použití funkce obnovy panelu může mít vliv na životnost panelu. Obnovu panelu neprovádějte častěji než jednou ročně, protože to může ovlivnit celkovou životnost panelu.
• Účinnost obnovy panelu se může lišit v závislosti na stupni a podmínkách ulpívání obrazu.
• Dokončení obnovy panelu trvá až jednu hodinu.

Následující pokyny platí rovněž pro některé modely, jak je uvedeno před provedením obnovy panelu.

- V průběhu obnovy panelu se může na obrazovce zobrazovat bílá, červená, zelená nebo modrá čára – nejde o poruchu monitoru.

- Obnova panelu funguje pouze v případě, že se pokojová teplota pohybuje mezi 10 °C a 40 °C.

Posun pixelů

Automaticky posouvá obraz na obrazovce, aby se předešlo ulpívání obrazu.

Další funkce

Při zobrazení statických obrázků, hodin, jasných barev nebo log se automaticky sníží jas obrazovky.

Zacházení s povrchem obrazovky/skřiňky OLED monitoru a jeho čištění

• Nedotýkejte se obrazovky.
• Prach z povrchu obrazovky/skříňky opatrně stírejte hadříkem z mikrovl.
• Nikdy nestříkejte vodu ani mycí prostředky přímo na OLED monitor. Mohla by stéct do spodní části obrazovky nebo vnějších částí, dostat se tak do OLED monitoru a OLED monitor tak poškodit.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko OLED monitoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.
• Tento produkt byl testován a shledán vhodným limitům stanoveným normami EMC při použití připojovacích kabelů kratších než 3 metry.

Likvidace OLED monitoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné jej odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, ve kterém jste výrobek zakoupili.

Instalace/Nastavení

- OLED monitor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• OLED monitor musí být instalován v blízkosti snadno přístupné zásuvky.
• Položte OLED monitor na stabilní, vodorovný povrch, aby přístroj nespadl a nedošlo k poranění osob nebo poškození majetku.
• Nainstalujte OLED monitor na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

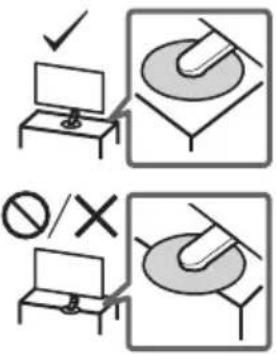

• Nainstalujte OLED monitor tak, aby stolní stojan OLED monitoru nepřesahoval z podstavce (není součástí dodávky). Pokud by stolní stojan OLED monitoru vyčníval z podstavce, mohl by se OLED monitor převrhnout, spadnout a mohlo by dojít k poranění osob či poškození OLED monitoru.

• Před přemístěním OLED monitoru odpojte všechny kabely.
• Když prénášite OLED monitor v rukou, držte jej, jak je znázorněno níže. Netlačte na OLED panel a rám okolo obrazovky.

• Při zdvihnutí nebo přemístění OLED monitoru jej pevně držte za spodní stranu.
• Při prěnášení OLED monitoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
• Jestliže vezete OLED monitor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Montáž OLED monitoru na stěnu

Návod na použití OLED monitoru pouze uvádí kroky k přípravě OLED monitoru pro montáž na stěnu předtím, než bude na stěnu namontován.

OLED monitor lze upevnit na zed' pomocí vhodného nástěnného držáku (není součástí dodávky). Pokud bude k OLED monitoru připevněn stolní stojan, může být nezbytné odpojit stolní stojan od OLED monitoru. Připravte OLED monitor pro Nástěnný držák předtím, než zapojíte kabely.

Společnost Sony důrazně doporučuje, aby s ohledem na ochranu produktu a z bezpečnostních důvodů montáž OLED monitoru na zed prováděli kvalifikovaní profesionálové. Nepokoušejte se o jeho instalaci sami.

• Řidte se pokyny dodanými s Nástěnným držákem pro váš model. Instalace OLED monitoru vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed' unese hmotnost OLED monitoru.
• Šrouby pro instalaci nástěnného držáku k OLED monitoru nejsou součástí dodávky.
• Délka šroubu pro nástěnný držák se mění v závislosti na tlouštce nástěnného držáku. Viz níže uvedený obrázek.

5 mm - 9 mm Šroub (M4) Nástěnný držák Zadní kryt OLED monitoru

- Viz následující tabulka pro uspořádání nástěnných otvorů.

Název modelu	Uspořádání nástěnných otvorů
	a × b

SDM-27Q10S 100 × 100 mm

Specifikace

Systém

Systém panelu

Panel OLED (organická dioda vyzařující světlo)

Vstupní/Výstupní konektory

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

(Tento terminál je pouze pro aktualizaci softwaru.)

DP

DisplayPort (Ver. 2,1)

C+ 19.5 V

Vstup pro napájecí adaptér

Napájení, specifikace produktu a další

Požadavky na napájení

19,5 V DC s napájecím adaptérem Napájecí napětí: 100 V – 240 V AC, 50/60 Hz

Velikost obrazovky (úhlopříčka) (přibl.)

(cm/palcü)

67,3 / 27

Rozlišení displeje (vodorovně × svisle) (pixely)

2 560 × 1 440

Rozměry (přibl.) (š × v × h) (cm)

se stolním stojanem

60,4×50,4×19,7

bez stolního stojanu

60,4×35,0×5,8

Šířka stojanu (přibl.) (cm)

15,9

Hmotnost (přibl.) (kg)

se stolním stojanem 6,2

bez stolního stojanu 4,2

Ostatní

Provozní teplota

0^ C - 40^ C

Provozní vlhkost

Relativní vlhkost 10 % – 80 % (nekondenzující)

Poznámka

• Vzhled a specifikace se mohou změnit bez předchozího upozornění.
• Některé z pokynů na obrazovce nemusí platit pro váš model OLED monitoru.
• Specifikace produktu v této příručce jsou určeny pro NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 1062/2010. Další informace o nařízení (EU) 2019/2013 naleznete na příslušných webových stránkách.

Číslo registrace výrobku (NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 2019/2013)

SDM-27Q10S (1930222)

Informace o obchodních značkách

• Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.
• DisplayPort™, logo DisplayPort™, logo DisplayHDR™ a logo AdaptiveSync™ jsou ochranné známky vlastněné organizací Video Electronics Standards Association (VESA®) ve Spojených státech a dalších zemích.
  • © 2021 NVIDIA, logo NVIDIA a NVIDIA G-SYNC Compatible jsou ochranné známky a/nebo registrované ochranné známky společnosti NVIDIA Corporation v USA a jiných zemích.

O príručkách

Informácie o bezpečnosti

VÝSTRAHA

Vetranie

Nainštalovaný so stojanom

30 cm 10 cm 6 cm10 cm Okolo prijímača ponechajte aspoň takýto volný priestor.

• Uistite sa, že elektrická zásuvka je nainštalovaná v blízkosti zariadenia a že je lahko dostupná.
• Používajte dodaný napájací adaptér a napájací kábel. Inak to môže spôsobit poruchu.

- Napájací adaptér pripojte k lahko dostupnej elektrickej zásuvke.

Jas obrazovky sa automaticky zníži pri zobrazení statických záberov, hodín, jasných farieb alebo log a podobne.

Pred pripojením káblov pripravte OLED monitor na montáž Montážnej konzoly na stenu.

Vstupné a výstupné konektory

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

so stolovým stojanom 60,4 × 50,4 × 19,7

bez stolového stojana 60,4 × 35,0 × 5,8

Šírka stojana (Pribl.) (cm)

15,9

Hmotnost (Pribl.) (kg)

so stolovým stojanom 6,2

bez stolového stojana 4,2

Iné
