KÄYTTÖOHJE INZONE M10S SONY

OLED-näytön mukana toimitetaan seuraavat oppaat. Säilytä oppaat myöhempää käyttöä varten.

Asetusopas

Käyttöohjeet (tämä opas)

Käyttöopas (verkko-opas)

Sisältää tietoa, mukaan lukien edistynyttä käyttöä koskevat tiedot.

SONY SONY

https://rd1.sony.net/help/tv/27q10s/h_zz/

Huomautus

- Asennusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.

Tunnistemerkintöjen sijainti

Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat OLED-näytön takaosassa tai pakkauksessa. Muut mahdolliset merkinnät näet irrottamalla pöytäjalustan.

Malleille, joiden toimitukseen sisältyy verkkolaite:

Verkkolaitteen mallinumero- ja sarjanumerotiedot sijaitsevat verkkolaitteen pohjassa.

TÄRKEÄ HUOMAUTUS

Tämä tuote on valmistettu Sony Corporation toimesta tai puolesta.

EU-maahantuoja: Sony Europe B.V.

EU-maahantuojalle osoitetut tiedustelut tai tuotteen Euroopan vaatimustenmukaisuuteen liittyvät tiedustelut tulee osoittaa valmistajan valtuutetulle edustajalle: Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Virtalähteen energiankulutustiedot ja muut komission asetuksen (EU) 2019/1782 edellyttämät tiedot ovat saatavilla seuraavista sivustoista:

https://compliance.sony.eu ja Yhdistyneessä kuningaskunnassa https://compliance.sony.co.uk

Turvallisuusohjeet

VAROITUS

Ilmanvaihto

• Älä peitä OLED-näytön ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.
• Jätä OLED-näytön ympärille tilaa alla olevan kuvan mukaisesti.

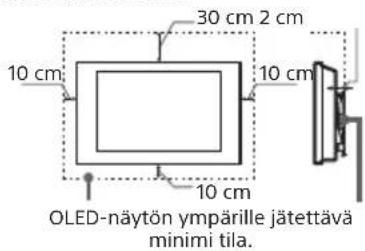

Asennus seinälle

30 cm 2 cm 10 cm 10 cm 10 cm OLED-näytön ympärille jätttävä minimi tila.

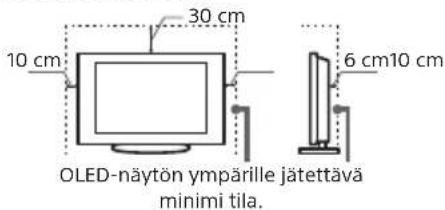

Asennus jalustalle

30 cm 10 cm 6 cm10 cm OLED-näytön ympärille jätettävä minimi tila.

- Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen:

• Älä asenna OLED-näyttöä takaosan varaan, ylösalaisin, takaperin tai sivuttain.
• Älä sijoita OLED-näyttöä hyllyn, maton tai vuoteen päälle tai kaapin sisälle.
• Älä peitä OLED-näyttöä millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.

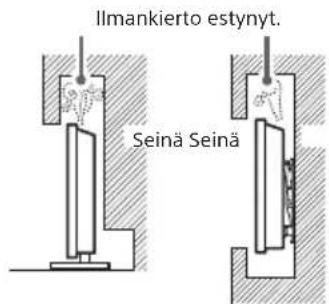

• Älä asenna OLED-näyttöä alla olevien kuvien mukaisesti.

Ilmankierto estynyt. Seinä Seinä

Ilmankierto Älä tuki ilmankierron aluetta.

Verkkovirtajohto

Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot:

• Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.
• Työnnä pistoke kunnolla pistorasiaan.
• OLED-näytön saa kytkeä ainoastaan verkkovirtaan 100 V – 240 V AC.
• Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.
• Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä OLED-näytölle tai siirrät sitä.
• Pidä verkkovirtajohto etäällä lämmönlähteistä.
• Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo.

Huomautus

• Älä käytä OLED-näytön mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.
• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.
• Älä tee muutoksia verkkovirtajohtoon.
• Älä aseta raskaita esineitä verkkovirtajohdon päälle.
• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.
• Älä kytke liian montaa laitetta samaan pistorasiaan.
• Älä käytä vääränlaista tai viallista pistorasiaa.

(A)(B)

Huomautus asiakkaille Yhdistyneessä kuningaskunnassa, Irlannissa, Maltalla, Gibraltarilla ja Kyproksella

Varmista, että käytät toimitettua verkkovirtajohtoa (A). Mainittua mukana toimitettua verkkovirtajohtoa on käytettävä turvallisuussyistä.

Huomautus asiakkaille muissa maissa

Varmista, että käytät toimitettua verkkovirtajohtoa (B). Mainittua mukana toimitettua verkkovirtajohtoa on käytettävä turvallisuussyistä.

VERKKOLAITETTA KOSKEVA HUOMAUTUS

Varoitus

Suojaa tämä laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. Älä aseta maljakoita tai muita nestettä sisältäviä esineitä laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Älä asenna tätä laitetta suljettuun tilaan, esimerkiksi kirjahyllyyn tai vastaavaan.

- Varmista, että pistorasia on lähellä laitetta ja että siihen on helppo päästä käsiksi.

• Varmista, että käytät toimitettua verkkolaitetta ja virtajohtoa. Muuten se voi aiheuttaa toimintahäiriön.
• Liitä verkkolaite helposti käsillä olevaan pistorasiaan.
• Älä kääri virtajohtoa verkkolaitteen ympärille. Sydänlanka saattaa katketa ja/ tai se voi aiheuttaa toimintahäiriön media
• Älä koske verkkolaitteeseen märillä käsillä.
• Jos havaitset verkkolaitteen toiminnassa jotain tavallisesta poikkeavaa, irrota se heti pistorasiasta.
• Vastaanotinta ei kytketä irti verkkovirrasta niin kauan kuin se on liitettynä pistorasiaan, vaikka siitä olisi katkaistu virta.
• Koska verkkolaite lämpenee pitkäaikaisessa käytössä, se saattaa tuntua kuumalta, kun sitä kosketaan kädellä.

Kielletyt käyttötavat

Älä asenna tai käytä OLED-näyttöä seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja.

Kielletyt sijoituspaikat:

- Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle.

Kielletty ympäristö:

Kielletyt tilanteet:

• Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa OLED-näytön sisään voi mennä hyönteisiä tai joissa OLED-näyttö voi joutua alttilksi tärinälle; avotulen läheisyyss (esim. palava kynttilä OLED-näytön päällä). OLED-näytön päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa).
• Älä kostein käsin, suojapaneli irrotettuna tai sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota OLED-näytön virtapistoke pistorasiasta ukkosmyrskyn ajaksi.
• Älä asenna OLED-näyttöä niin, että se ulottuu avoimeen tilaan. OLED-näyttöön törmäävä henkilö voi loukkaantua, OLED-näyttö tai siihen törmäävä es
• Älä sijoita OLEDnäyttöä kosteaan tai pölyiseen ympäristöön tai huoneeseen, jossa on öljyistä

savua tai höyryä (keittolevyjen tai ilmankostuttajien läheisyyteen). Tästä voi olla seurauksena tulipalo, sähköisku tai tuotteen vääntyminen.

- Älä asenna OLED-näyttöä paikkaan, jossa se altistuu äärimmäisille lämpötiloille, kuten suoraan auringonpaisteeseen, lämpöpatterin tai lämmityskanavan läheisyyteen. OLED-näyttö voi ylikuumentua tällaisissa olosuhteissa, mistä voi olla seurauksena sen kotelon vääntyminen ja/tai toimintahäiriö.

- Jos OLED-näyttö sijoitetaan kylpylän tai kuuman lähteen pukuhuoneeseen, rikkihöyryt jne. volvat vahingoittaa OLED-näyttöä.

• Älä aseta ruutua suoraan keino- tai auringonvaloon. Se huonontaa kuvan laatua.
• Vältä OLED-näytön siirtämistä kylmästä lämpimään. Äkilliset huonelämpötilan muutokset voivat aiheuttaa kosteuden tiivistymistä. Tämä voi heikentää OLED-näytön kuvanlaatua ja/tai väritoistoa. Jos näin käy, anna kosteuden haihtua kokonaan ennen virran kytkemistä OLED-näyttöön.

Särkymisen vaara:

• Älä heitä mitään OLED-näyttöä kohti. Ruudun lasi voi särkyä iskun voimasta aiheuttaen vakavia vammoja.
• Jos OLED-näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara.

Kun OLED-näyttöä ei käytetä

• Jos et käytä OLED-näyttöä useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.
• OLED-näyttö ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke OLED-näyttö kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.

Lasten turvallisuus

- Pienikokoiset tarvikkeet on pidettävä AINA poissa lasten ulottuvilta niin, että he eivät niele niitä vahingossa.

Toimintaohjeet ongelmatilanteissa...

Katkaise virta OLED-näytöstä ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy. Toimita OLED-näyttö tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta.

Ongelmatilanteet:

• Verkkovirtajohto on vaurioitunut.
  • Verkkopistoke ei ole sopiva.
• OLED-näyttö on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi.
• OLED-näytön sisään on päässyt nestettä tai esineitä.

Tietoja OLED-näytön lämpötilasta

Jos OLED-näyttöä käytetään pitkiä aikoja, paneelin ympäristö lämpenee. Se saattaa tuntua kuumalta, kun sitä kosketetaan kädellä.

Terveydenhoitolaitokset

Tätä tuotetta ei voi käyttää lääketieteellisenä laitteena. Se voi häiritä lääketieteellisten laitteiden toimintaa.

Älä sijoita tätä laitetta lähelle lääketieteellisiä laitteita

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja, jotka voivat häiritä tahdistimia, hydrokefalian hoitoon tarkoitettuja ohjelmoitavia sunttiventtiileitä tai muita lääketieteellisiä laitteita. Älä sijoita tätä laitetta lähelle henkilöitä, jotka käyttävät tällaisia lääketieteellisiä laitteita. Neuvottele lääkärin kanssa ennen tämän tuotteen käyttämistä, jos käytät jotain tällaista lääketieteellistä laitetta.

Säilytettävä lasten tai valvottavien henkilöiden ulottumattomissa

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja. Magneettien nieleminen voi aiheuttaa vakavia vahinkoja, kuten tukehtumisvaaran tai suolistovammoja. Jos magneetteja (tai magneetti) on nielty, ota välittömästi yhteyttä lääkäriin.

Magneettien vaikutus

Laitteessa (mukaan lukien lisävarusteet, kuten suojukset) käytetään magneetteja. Magneetisesti herkkiä esineitä (esim. käteis- tai luottokortteja, joissa on magneettijuova) ei saa asettaa laitteen lähistölle.

Varotoimenpiteet

• Katsele OLED-näyttöä kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.
• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa.

OLED-NÄYTTÖ:

• Vaikka OLED-näyttö on valmistettu pitkälle kehitettyä teknologiaa hyödyntäen ja siinä on tehokkaita kuvapisteitä vähintään 99,99 %, siinä voi näkyä tästä huolimatta jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (valkoinen, punainen, sininen tai vihreä). Tämä on OLED-näytön normaali ominaisuus eikä siis merkki viasta.
• Älä altista OLED-näyttöä suoralle auringonvalolle, jotta se ei vahingoitu.
• Älä paina tai raaputa tämän näytön OLED-näyttöpintaa. Kuva voi muuttua epätasaiseksi tai OLED-näyttö voi vahingoittua.
• Näyttö ja kotelo lämpenevät näytön käytön aikana. Tämä ei ole toimintahäiriö.

• Vältä suihkuttamasta OLED-näyttöön haihtuvia aineita sisältävää hyönteiskarkotetta.

• Vältä jättämästä kumia tai muovia pitkäksi aikaa kosketuksiin OLED-näytön kanssa.

• Hävitä käytöstä poistettu näyttö paikallisten lakien ja määräysten mukaisesti.

Näytön suojaaminen

Varotoimet näytön suojaamiseksi vaurioilta

Jäännöskuva

OLED-näytöt ovat alttiita jäännöskuvalle (kuvan palaminen) käytettyjen materiaalien ominaisuuksien vuoksi. Jäännöskuvaa voi esiintyä, jos kuvia näytetään toistuvasti tai pitkiä aikoja samassa kohdassa näyttöä. Tämä ei ole näytön toimintahäiriö. Vältä näyttämästä kuvia, jotka voivat aiheuttaa jäännöskuvaa.

Seuraavat ovat esimerkkejä kuvista ja näytön merkinnöistä, jotka voivat aiheuttaa jäännöskuvaa:

• Sisältö, jossa on mustat palkit joko näytön ylä- ja alareunassa ja/tai oikealla ja vasemmalla sivulla. (esimerkiksi Letterbox- ja 4:3-kuva)
  • Staattiset kuvat, kuten valokuvat.
• Sovellusten staattinen sisältö.
• Pelaamisen aputoimintojen kuvataajuuslaskurin, kohdistimen ja ajastimen näyttö.

Jäännöskuvan vaaraa voidaan vähentää seuraavasti:

• Sony suosittelee, että näyttö sammutetaan normaalisti painamalla näytön virtapainiketta.
• Poista mustat palkit täyttämällä näyttö vaihtamalla [Kuvasuhde].
• Vältä kirkkaita värejä (mukaan lukien valkoinen) sisältävien staattisten kuvien tai logojen näyttämistä näytön missään osassa.
• Tee kuva-asetukset ympäristöolosuhteiden mukaan. Kuvatilan vakioasetukseksi suositellaan Peli-tilaa.
• Kytke kuvataajuuslaskurin, kohdistimen ja ajastimen näyttö pois käytöstä pelaamisen aputoiminnoissa.

Näytössä on seuraavat toiminnot, jotka auttavat vähentämään/estämään jäännöskuvaa.

Paneelin päivitys

Paneelin päivitys tasoittaa paneelin kuvaa. Paneelin päivitys voidaan suorittaa ja sitä tulisi käyttää ainoastaan, jos jäännöskuva on selvästi havaittavissa.

Varoitus:

• Paneelin päivitys -toiminto voi vaikuttaa paneeliin. Älä suorita paneelin päivitystä useammin kuin kerran vuodessa, sillä se voi vaikuttaa paneelin käyttöikään.
• Paneelin päivityksen tehokkuus voi vaihdella jäännöskuvan selkeyden mukaan.
• Paneelin päivitys kestää enintään tunnin.
  Joitakin malleja koskevat myös seuraavat kohdat, joista ilmoitetaan ennen paneelin päivityksen suoritusta.
• Näytöllä voi näkyä valkoinen, punainen, vihreä tai sininen juova paneelin päivityksen aikana. Tämä ei ole näytön toimintahäiriö.
• Paneelin päivitys toimii ainoastaan, kun huoneen lämpötila on 10 °C – 40 °C.

Pikselin siirto

Siirtää kuvaa automaattisesti näytöllä jäännöskuvan estämiseksi.

Muut toiminnot

Näytön kirkkautta vähennetään automaattisesti still-kuvia, kelloja, kirkkaita värejä, logoja jne. näytettäessä.

OLED-näytön ruudun pinnan ja kotelon käsitteleminen ja puhdistaminen

• Vältä näytön koskemista.
- Pyyhi pöly varovasti ruudun pinnasta tai kotelosta mikrokuituliinalla.
- Älä koskaan ruiskuta vettä tai pesuainetta suoraan OLED-näyttöön. Sitä voi valua ruudun alaosaan tai ulkopuolisiin osiin ja päästä OLED-näytön sisään, mikä voi aiheuttaa vaurioita OLED-näytölle.

Lisälaitteet

• Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa OLED-näytön läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai ääneen kohinaa.
• Tämä laite on testattu ja sen on todettu noudattavan EMC-standardeissa esitettyjä rajoja, kun käytetään yhteyssignaalijohtoa, joka on lyhyempi kuin 3 metriä.

OLED-näytön käytöstäpoisto ja hävittäminen

Käytöstä poistettujen sähkö- ja elektroniik-kalaitteiden hävittäminen (koskee Euroopan unionia sekä muita maita, joissa on käytössä jätteiden lajittelujärjestelmä)

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla laitteen asianmukaisen hävittämisen voit auttaa estämään luonnolle ja ihmisten terveydelle aiheutuvia negatiivisia vaikutuksia, joita näiden tuotteiden epäasianmukainen hävittäminen voi aiheuttaa. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

Asennus ja käyttö

- Noudata OLED-näytön asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.

Asennus

• OLED-näyttö on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
• Aseta OLED-näyttö tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö-tai omaisuusvahinkoja.
• Asenna OLED-näyttö paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.
• Asenna OLED-näyttö niin, ettei sen pöytäjalusta työnny OLED-näyttötason ulkopuolelle (ei sisälly toimitukseen). Jos pöytäjalusta työntyy OLED-näyttötason ulkopuolelle, se voi aiheuttaa OLED-näytön kaatumisen, putoamisen tai henkilövahingon tai OLED-näytön vaurioitumisen.

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki johdot ennen OLED-näytön siirtämistä.
• Kun OLED-näyttöä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina OLED-ruudun pintaa tai ruudun ympärillä olevaa kehystä.

• Kun nostat tai siirrät OLED-näyttöä, kannattele sitä tukevasti alapuolelta.
• Älä altista OLED-näyttöä iskuille tai lialliselle tärinälle kuljetuksen aikana.
• Kun toimitat OLED-näytön huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

OLED-näytön asennus seinälle

Tässä OLED-näytön käyttöoppaassa kuvataan vain vaiheet, joilla OLED-näyttö valmistellaan seinäasennusta varten ennen kuin se asennetaan seinälle.

OLED-näytön voi asentaa seinään seinäasennuskiinnittimellä (ei sisälly toimitukseen). Jos pöytäjalusta on kiinnitetty OLED-näyttöön, se on ehkä irrotettava OLED-näytöstä. Kiinnitä OLED-näyttö

Seinäasennuskiinnittimeen ennen kuin liität kaapelit.

Tuotteen suojaamiseksi ja turvallisuussyistä Sony suosittelee ehdottomasti, että OLED-näytön seinäasennus annetaan pätevien ammattilaisten tehtäväksi. Älä yritä asentaa sitä itse.

• Noudata oman mallisi Seinäasennuskiinnittimen mukana toimitettuja ohjeita. Tämän OLEDnäytön asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä OLEDnäytön painon.
• Ruuvit, joilla seinäasennuskiinnitin kiinnitetaän OLED-näyttöön, eivät sisälly toimitukseen.
• Seinäasennuskiinnittimen ruuvien pituus vaihtelee seinäasennuskiinnittimen paksuuden mukaan. Katso alla olevaa kuvaa.

5 mm - 9 mm Ruuvi (M4) Seinäasennuskiinnitin OLED-näytön takakansi

- Katso seinäasennuksen reikäkuvio seuraavasta taulukosta.

Mallinimi	Seinäasennuksen reikäkuvio
	a × b
SDM-27Q10S 100 × 100 mm

Tekniset tiedot

Järjestelmä

Näyttöpaneeli

OLED-paneeli (Organic Light Emitting Diode)

Tulo-/lähtöliitännät

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

(stereominilitin)

UPDATE

(Tämä liitäntä on vain ohjelmistopäivityksiä

DP

DisplayPort (versio 2.1)

- C + 19.5 V Verkkolaitteen tulo

Teho, tuoteseloste ja muuta

Tehovaatimukset

19,5 V DC verkkolaitteella Nimellisarvo: käyttöjännite 100 V – 240 V AC, 50/60 Hz

Näytön koko (halkaisija) (Noin) (cm/tuumaa) 67,3 / 27

Näytön erottelutarkkuus (vaaka × pysty)

(kuvapisteinä) 2 560 × 1 44

Mitat (Noin) (I × k × s) (cm)

pöytäjalustan kanssa 60,4 × 50,4 × 19,7

ilman pöytäjalustaa 60,4 × 35,0 × 5,8

Jalustan leveys (Noin) (cm) 15,9

Paino (Noin) (kg)

pöytäjalustan kanssa 6,2

ilman pöytäjalustaa 4,2

Muita tietoja

Käyttölämpötila 0 °C – 40 °C

Käyttökosteus 10 % – 80 % RH (ei-kondensoiva)

Huomautus

• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.
• Kaikki näytön ohjeet eivät välttämättä koske omaa OLED-näyttömalliasi.
• Käyttöoppaassa oleva tuoteseloste vastaa KOMISSION DELEGOITUA ASETUSTA (EU) 1062/2010. Katso sen verkkosivustosta lisätietoja asetuksesta (EU) 2019/2013.

Tuotteen rekisteröintinumero (KOMISSION DELEGOITU ASETUS (EU) 2019/2013)

SDM-27Q10S (1930222)

Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.
• DisplayPort™, DisplayPort™ -logo, DisplayHDR™ -logo ja AdaptiveSync™ -logo ovat Video Electronics Standards Associationin (VESA®) omistamia tavaramerkkejä Yhdysvalloissa ja muissa maissa.
• © 2021 NVIDIA, NVIDIA-logo ja NVIDIA G-SYNC Compatible ovat NVIDIA Corporationin tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

Om håndbøker

Teave OLED-kuvari temperatuuri kohta

OLED-kuvari ekraanipinna/ korpuse käsitsemine ja puhastamine

OLED-kuvari paigaldamine seinale

See OLED-kuvari kasutusjuhend sisaldab ainult OLED-kuvari seinale kinnitamise ettevalmistusetappe enne selle paigaldamist seinale.

Kruvi (M4) Seinale paigaldamise kinnitus OLED-kuvari tagakaas

- Seinale paigaldamise aukude mustri leiate järgnevast tabelist.

Mudeli nimi

Seinale

paigaldamise aukude muster

SDM-27Q10S 100 × 100 mm

Tehnilised andmed

Süsteem

Paneeli tüüp
