BRUKSANVISNING INZONE M10S SONY

Försiktighetsåtgärder

Brug netledningen og stikket som følger for at undgå brand, elektrisk stød eller skader på personer og materiel:

Følgende er eksempler på billeder og display som kan fremkalde billedfastholdelse:

Strøm, datablad og andet

Strømkrav 19,5 V DC med vekselstrømsadapter Rating: Indgang 100 V – 240 V AC, 50/60 Hz Skærmstørrelse (målt diagonalt) (Ca.) (cm/tommer) 67,3 / 27 Skærmopløsning (vandret × lodret) (pix) 2 560 × 1 440

Denne OLED-skjermen leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.

Innstillingsveiledning

Bruksanvisning (denne håndboken)

Hjelpeveiledning (netthåndbok)

Inneholder informasjon som inkluderer avansert bruk.

SONY SONY

https://rd1.sony.net/help/tv/27q10s/h_zz/

Merknader

- Bilder og illustrasjoner som brukes i Innstillingsveiledning og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.

Plassering av identifikasjonsmerket

Etiketter med modellnr., produksjonsdato (år/måned) og strømforsyningsområde er plassert på baksiden av OLED-skjermen eller esken. Annen/andre etikett(er) kan finnes ved å fjerne bordstativet.

For modeller med medfølgende strømadapter: Merker for strømadapterens modellnr. og serienr. under strømadapteren.

VIKTIG MERKNAD

Dette produktet har blitt produsert av eller på vegne av Sony Corporation.

EU-importør: Sony Europe B.V.

Spørsmål til EU-importøren eller spørsmål vedrørende produktets overensbestemmelse i Europa skal sendes til produsentens autoriserte represetant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Energiforbruket og annen informasjon for strømforsyningen slik det kreves i kommisjonens forskrift (EU) 2019/1782, er tilgjengelig på følgende nettside: https://compliance.sony.eu og https://compliance.sony.co.uk for Storbritannia

Sikkerhetsinformasjon

ADVARSEL

Ventilasjon

• Ventilasjonsåpningene må aldri tildekkes, og du må aldri stikke gjenstander inn i kabinettet.
• La det være plass rundt OLED-skjermen, som vist under.

Montering på vegg

30 cm 2 cm 10 cm 10 cm 10 cm

La det være minst så mye plass rundt OLED-skjermen.

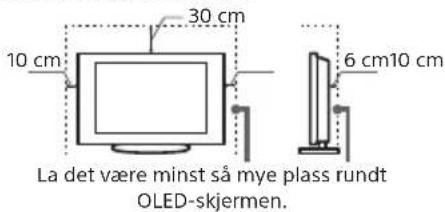

Installering med stativ

10 cm 30 cm 6 cm10 cm La det være minst så mye plass rundt OLED-skjermen.

- For å sikre tilstrekkelig ventilasjon og forhindre at det samler seg støv eller smuss:

• Ikke legg OLED-skjermen ned på ryggen, ikke installer den opp-ned, bak frem eller skrått.
• Ikke plasser OLED-skjermen på en hylle, et teppe, en seng eller i et skap.
• Ikke dekk til OLED-skjermen med et klede, som for eksempel gardiner, eller andre ting som aviser osv.

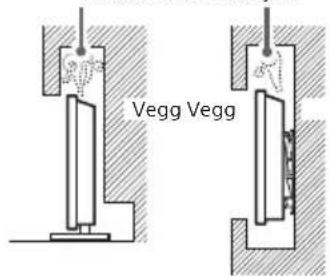

• Ikke installer OLED-skjermen som vist under.

Blokkert luftsirkulasjon.

Vegg Vegg

Luft-sirkulasjon
Ikke blokker luftventilasjonsområdet.

Nettledning

Behandle nettledningen og støpselet som følger for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader:

• Bruk kun nettledninger som er levert av Sony, ikke av andre leverandører.
• Stikk støpselet helt inn i stikkontakten.
• Koble OLED-skjermen kun til en strømforsyning på 100 V – 240 V vekselstrøm.
• Før du legger kablene, pass på at nettledningen er frakoblet for din egen sikkerhets skyld og pass på at du ikke snubler i kablene.
• Trekk ut støpselet med nettledningen før du utfører arbeid eller flytter OLED-skjermen.
• Hold nettledningen unna varmekilder.
• Trekk ut støpselet og rengjør det regelmessig. Støv på støpselet opptar fuktighet, som kan medføre at isolasjonen forringes. Dermed kan det oppstå brann.

Merknader

• Ikke bruk den vedlagte nettledningen til annet utstyr.
• Ikke klem, bøy eller vri nettledningen for mye. Trådene i lederne kan bli blottlagt eller brytes av.
• Ikke foreta endringer på nettledningen.
• Ikke sett tunge gjenstander på nettledningen.
• Ikke trekk i selve nettledningen når du kobler fra strømmen.
• Ikke koble for mange apparater til den samme stikkontakten.
• Ikke bruk stikkontakter som er i dårlig stand.

(A)(B)

Merknad for kunder i Storbritannia, Irland, Malta, Gibraltar og Kypros

Sørg for at du bruker den medfølgende strømledningen (A). Av sikkerhetsmessige årsaker skal den spesifiserte strømledningen brukes.

Merknad for kunder i andre land

Sørg for at du bruker den medfølgende strømledningen (B). Av sikkerhetsmessige årsaker skal den spesifiserte strømledningen brukes.

MERKNAD OM STR∅MADAPTER

Advarsel

For å redusere risikoen for brann eller elektrisk støt, må ikke dette apparatet utsettes for regn eller fukt.

For å forhindre fare for brann eller elektrisk støt, ikke plasser objekter som er fylt med væsker, som vaser, på apparatet. Ikke installer dette utstyret i et innestengt område, som i en bokhylle eller lignende enhet.

• Sørg for at stikkontakten er installert nær utstyret og er lett tilgjengelig.

• Sørg for at du bruker den medfølgende vekselstrømadapteren og strømledningen. Ellers kan dette føre til funksjonsfeil.

• Koble strømadapteren til en lett tilgjengelig stikkontakt.

• Ikke snurr strømledningen rundt strømadapteren.

Ledningen kan kuttes og/eller

det kan forårsake en feilfunksjon på mediemottakeren.

• Ikke ta på strømadapteren med våte hender.
• Hvis du merker noe unormalt med strømadapteren, må du koble den fra stikkontakten øyeblikkelig.
• Selv om selve skjermen er slått av, er skjermen ikke koblet fra strømmen så lenge den er koblet til stikkontakten.
• Siden strømadapteren vil bli varm når den brukes i lengre tid, kan den kjennes varm når du tar på den.

Forbudt bruk

Ikke installer/bruk OLED-skjermen på steder, i omgivelser eller situasjoner som de som er oppført nedenfor, ellers kan OLED-skjermen fungere feil og forårsake brann, elektrisk støt, skader og/eller personskader.

Steder:

- Utendørs (i direkte sollys), ved havet, på et skip eller andre fartøy, i et kjøretøy, ustabile posisjoner, i nærheten av vann, i regn, fuktighet eller røyk.

Omgivelser:

- Steder som er varme, fuktige eller ekstremt støvete, der det kan komme inn insekter, der den kan bli utsatt for mekanisk vibrasjon, i nærheten av kilden til åpne flammer, som f.eks. tente lys som er plassert på en OLED-skjerm. OLED-skjermen må ikke utsettes for vanndråper eller vannsprut. Det må ikke plasseres gjenstander som er fylt med væske oppå OLED-skjermen (f.eks. blomstervase).

Situasjoner:

• Bruk av apparatet når du er våt på hendene, når kabinettet er tatt av eller når det er tilkoblet utstyr som ikke er anbefalt av produsenten. Trekk ut støpselet for OLED-skjermen fra stikkontakten når det lyner.
• Installasjon av OLED-skjermen slik at den stikker ut i et åpent rom. En person eller gjenstand kan dunke borti

OLED-skjermen og dette kan føre til skade på OLED-skjermen eller personskade.

- Plassering av OLED-skjermen på et sted som er støvete eller fuktig, eller i et rom med matos

eller damp (nær mattilberedningsbord eller luftfuktere). Dette kan føre til brann, elektrisk støt eller misdannelser.

- Installasjon av OLED-skjermen på steder som er utsatt for ekstreme temperaturer, som i direkte sollys, nær en radiator eller en varmeventil. På slike steder kan OLED-skjermen bli for varm og dette kan føre til deformering av kabinettet og/eller feilfunksjon.

- Hvis OLED-skjermen plasseres i garderoben til et offentlig bad eller varm kilde, kan OLED-skjermen bli skadet av luftbåren

• For den beste bildekvaliteten, må du ikke utsette skjermen for direkte belysning eller direkte sollys.
• Du bør unngå å flytte OLED-skjermen fra et kaldt til et varmt område. Plutselige endringer i romtemperaturen kan forårsake kondens. Dette kan føre til at et bilde av lav kvalitet og/eller farge av lav kvalitet vises på OLED-skjermen. Hvis dette skjer, må du la all fuktighet fordampe helt før du slår på OLED-skjermen.

Knuselig glass:

• Ikke kast noe på OLED-skjermen. Glasset i skjermen kan knuse og forårsake alvorlig personskade.
• Hvis overflaten på OLED-skjermen sprekker, må du ikke berøre det før du har trukket ut støpselet. Ellers kan dette føre til elektrisk støt.

Når den ikke er i bruk

• Hvis OLED-skjermen ikke skal brukes noen dager, bør du koble skjermen fra strømnettet av miljøhensyn og sikkerhetsgrunner.
• Siden OLED-skjermen ikke er koblet fra strømnettet når du bare slår den av, må du trekke støpselet ut av stikkontakten for å koble OLED-skjermen fullstendig fra.

Barns sikkerhet

- Du må ALLTID oppbevare små tilbehør utilgjengelig for barn, slik at de ikke svelges ved en feil.

Hvis følgende problemer oppstår...

Slå av OLED-skjermen og trekk ut støpselet fra strømnettet øyeblikkelig dersom følgende problemer oppstår. Be forhandleren din eller ditt Sony servicesentre om å få den kontrollert av kvalifisert servicepersonell.

Dersom:

• Nettkabelen er skadet.
• Stikkontakter er i dårlig stand.
• OLED-skjermen er skadet fordi den har falt ned, vært utsatt for støt eller det er kastet noe på den.
• Det er kommet væske eller gjenstander inn i åpningene på kabinettet.

Om temperaturen på OLED- skjermen

Når OLED-skjermen brukes over lengre tid, kan panelet rundt bli varmt. Den kan kjennes varm når du berører den med hendene.

Medisinske institusjoner

Dette produktet kan ikke brukes som en medisinsk enhet. Det kan medføre funksjonsfeil i medisinsk utstyr.

Dette produktet må ikke plasseres i nærheten av medisinske enheter

Dette produktet (inkludert tilbehør) inneholder magneter som kan påvirke pacemakere, programmerbare shuntventiler for behandling av hydrocefalus eller andre medisinske enheter. Dette produktet må ikke plasseres i nærheten av personer som bruker slike medisinske enheter. Hvis du bruker slike medisinske enheter, må du høre med legen din før du bruker dette produktet.

Oppbevares utilgjengelig for barn eller personer som krever tilsyn

Dette produktet (inkludert tilbehør) inneholder magneter. Svelging av magneter kan føre til alvorlige skader, for eksempel kvelning eller tarmskader. Hvis noen har svelget én eller flere magneter, må du ta øyeblikkelig kontakt med lege.

Magnetisk påvirkning

Dette produktet (inkludert tilbehør som deksler) bruker magneter. Ikke plasser magnetsensitive gjenstander (kontantkort, kredittkort med magnetisk koding osv.) i nærheten av dette produktet.

Forholdsregler

• Se på OLED-skjermen i moderat belysning, da det sliter på øynene å se på OLED-skjermen i dårlig lys over lengre tid.
• Når du bruker hodetelefoner, justerer du lydvolumet slik at det ikke blir for kraftig, så unngår du hørselsskader.

OLED-SKJERM:

• Selv om OLED-skjermen er produsert med høypresisjonsteknologi og 99,99 % eller mer av pikslene er effektive, kan det opptre svarte punkter eller lyspunkter (hvite, røde, blå eller grønne) konstant på OLED-skjermen. Dette er en egenskap OLED-skjermer har, og ingen feil.

- For å unngå å skade OLED-skjermen må OLED-skjermen ikke utsettes for direkte sollys.

- Ikke trykk på eller skrap OLED-skjermen på denne skjermen. Bildet kan bli ujevnt eller OLED-skjermen kan bli ødelagt.

- Skjermen og kabinettet kan bli varmt når du bruker monitorskjermen. Dette er ikke en feil på produktet.

- Unngå å spraye insektmiddel med flyktige stoffer på OLED-skjermen.

- Unngå langvarig kontakt mellom gummi eller plastmaterialer og OLED-skjermen.

- Når skjermen kasseres, må det påses at lokale lover og forskrifter overholdes.

Beskyttelse av skjermen

Forholdsregler for å beskytte skjermen mot skade Innbrenning

OLED-skjermen er sårbart for innbrenning på grunn av egenskapene til materialene som brukes. Innbrenning kan skje dersom bilder vises på samme sted på skjermen gjentatte ganger eller over lengre perioder. Dette er ikke en feil med skjermen. Unngå visning av bilder som kan føre til innbrenning.

Følgende er eksempler på bilder og visninger som kan føre til innbrenning:

• Innhold med svarte stolper enten øverst eller nederst og/eller på venstre og høyre sider av skjermen. (for eksempel, Letterboxed, 4:3-skjerm)

• Statiske bilder som bilder.

• Statisk innhold fra applikasjoner.

- Visning av bildefrekvensteller, trådkors, tidsstyring i Gaming-hjelp.

For å redusere risikoen for innbrenning:

• Sony anbefaler at du slår av skjermen på vanlig måte ved å trykke på På/Avknappen på skjermen.
• Fyll skjermen ved å endre [Aspect ratio] for å fjerne de svarte stolpene.
• Unngå visning av statiske bilder med lyse farger (inkludert hvitt) eller logoer på noen del av skjermen.
• Still inn bildeinnstillingene basert på omgivelsesforholdene. Standardinnstilling for Game-modus er anbefalt for Bilde-modus.
• Slå av visninger av bildefrekvensteller, trådkors, tidsstyring i Gaming-hjelp.

Skjermen har følgende funksjoner for å hjelpe til med å redusere/forebygge innbrenning.

Paneloppdatering

En paneloppdatering justerer panelets enhetlighet. Paneloppdatering kan utføres og skal bare brukes når bildeinnbrenning er svært merkbar.

Forsiktig:

• Paneloppdatering-funksjonen kan påvirke panelet. Ikke utfør paneloppdatering mer enn én gang i året da det kan påvirke panelets levetid.
• Effektiviteten for paneloppdatering kan variere avhengig av tilstanden for innbrenning av bildet.
• Paneloppdatering tar opptil én time å fullføre.

Det følgende gjelder også for noen modeller som vist før det utføres en paneloppdatering.

• En hvit, rød, grønn eller blå linje kan vises på skjermen under paneloppdateringen. Dette er ikke en feil med skjermen.

- Paneloppdatering fungerer kun när romtemperaturen er mellom 10 °C og 40 °C.

Pikselendring

Flytter automatisk bildet på skjermen for å forhindre innbrenning.

Annen funksjon

Skjermlysstyrken reduseres automatisk ved visning av stillbilder, klokker, skarpe farger, logoer, osv.

Håndtering og rengjøring av skjermflaten/ kabinettet på OLED-skjermen

• Unngå å berøre skjermen.
• Når du skal fjerne støv fra skjermoverflaten/kabinettet, tørker du forsiktig over med en mikrofiberklut.
• Aldri spray vann eller rengjøringsmidler direkte på OLED-skjermen. Det kan dryppe ned til bunnen av skjermen eller ytre deler og trenge inn i OLED-skjermen, som kan føre til skade på OLED-skjermen.

Alternativt tilleggsutstyr

• Hold alternative komponenter eller annet utstyr som avgir elektromagnetisk stråling, borte fra OLED-skjermen. Ellers kan bildet forvrenges og/eller det oppstår en støyende lyd.
• Dette utstyret er testet og funnet i samsvar med grenseverdiene som er fastsatt i EMC-standardene når det brukes en signalkabel kortere enn 3 meter.

Avhending av OLED-skjermen

Kassering av gamle elektriske og elektroniske apparater (gjelder i Den europeiske union og andre land med separat innsamlingssystem)

Dette symbolet på produktet eller emballasjen indikerer at dette produktet ikke må behandles som husholdningsavfall. I stedet skal det leveres til en passende gjenvinningsstasjon for elektrisk og elektronisk utstyr. Når du sørger for at dette produktet avhendes på korrekt måte, er du med på å forhindre mulige negative følger for miljøet og helse, som kunne vært forårsaket av feilaktig avfallshåndtering av dette produktet. Gjenvinning av disse materialene bidrar til å ta vare på naturressurser. Hvis du vil ha mer informasjon om gjenvinning av dette produktet, kan du kontakte lokale myndigheter, renovasjonsverket der du bor, eller butikken der du kjøpte produktet.

Installasjon/oppsett

- Installer og bruk OLED-skjermen i samsvar med instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader.

Installasjon

• OLED-skjermen bør installeres i nærheten av en lett tilgjengelig stikkontakt.
• Plasser OLED-skjermen på en stabil, plan overflate for å unngå at den faller ned og forårsaker personskade eller skade på OLED-skjermen.
• Installer OLED-skjermen på en plass hvor den ikke kan bli skjøvet, dyttet eller ramle ned.
• Installer OLED-skjermen slik at OLED-skjermens bordstativ ikke stikker frem fra OLED-skjermstativet (medfølger ikke). Hvis bordstativet stikker frem fra OLED-skjermstativet, kan det føre til at OLED-skjermen velter, faller ned og dette kan skade personer eller OLED-skjermen.

• Før du bærer OLED-skjermen, må du koble fra alle kablene.
• Når du transporterer OLED-skjermen for hånd, må du holde den som vist under. Ikke utsett OLED-skjermen og rammen rundt for press-belastning.

• Når OLED-skjermen løftes eller flyttes, må den holdes fast fra undersiden.
• Ikke utsett OLED-skjermen for støt eller sterke vibrasjoner när duflytter det.
• Når du leverer inn OLED-skjermen på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

Montere OLED- skjermen på veggen

Denne OLED-skjerm-bruksanvisningen viser bare trinnene for å klargjøre OLED-skjermen for veggmontering før den monteres på veggen.

OLED-skjermen kan monteres på veggen med en passende veggmonteringsbrakett (medfølger ikke). Hvis bordstativet er festet til OLED-skjermen, kan det være nødvendig å demontere bordstativet fra OLED-skjermen.

Gjør OLED-skjermen klar for veggmonteringsbraketten før du kobler til kabler.

Av hensyn til sikkerheten og produktets beskyttelse, anbefaler Sony sterkt at installasjon av OLED-skjermen på veggen utføres av kvalifiserte profesjonelle montører. Ikke forsøk å installere den selv.

• Følg instruksjonsveiledningen som fulgte med veggmonteringsbraketten for modellen din. Tilstrekkelig ekspertise er nødvendig for å montere denne OLED-skjermen, spesielt for å fastslå at veggen kan bære OLED-skjermens vekt.
• Skruer for installasjon av veggmonteringsbraketten på OLED-skjermen medfølger ikke.
• Lengden på skruene for veggmonteringsbraketten varierer ut fra veggmonteringsbrakettens tykkelse. Se illustrasjonen nedenfor.

5 mm - 9 mm

Skrue (M4) Veggmonteringsbrakett OLED-skjermens bakdeksel

• Se følgende tabell for hullmønster for veggmontering.


Modellnavn Hullmønster for veggmontering a × b SDM-27Q10S 100 × 100 mm a b

Spesifikasjoner

System

Skjermsystem

OLED-panel (Organic Light Emitting Diode)

Inngangs-/utgangskontakter

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

( minijack, stereo )

USB Type-A

USB Type-B

UPDATE

(Denne terminalen er kun for programvareoppdateringer.)

DP

Strøm, produktmikrokort og annet

Strømkrav

19,5 V likestrøm (DC) med strømadapter Spenning: Inntak 100 V – 240 V vekselstrøm, 50/60 Hz

Skjermstørrelse (målt diagonalt) (ca.) (cm/tommer)

67,3 / 27

Skjermoppløsning (horisontal × vertikal) (piksler)

2 560 × 1 440

• Design og spesifikasjoner kan endres uten varsel.
• Noen av instruksjonene på skjermen gjelder kanskje ikke din OLED-skjermmodell.
• Produktdatabladet i denne håndboken er for DELEGERT KOMMISJONSFORORDNING (EU) 1062/2010. Se nettsiden for informasjon om (EU) 2019/2013.

Produktregistreringsnummer (DELEGERT

KOMMISJONSFORORDNING (EU) 2019/2013)

SDM-27Q10S (1930222)

Varemerker

• Uttrykkene HDMI og HDMI High-Definition Multimedia Interface, og HDMI-logoen, er varemerker eller registrerte varemerker som tilhører HDMI Licensing Administrator, Inc. i USA og andre land.
• DisplayPort™, DisplayPort™-logoen, DisplayHDR™-logoen og AdaptiveSync™-logoen er varemerker som eies av Video Electronics Standards Association (VESA®) i USA og andre land.
• © 2021 NVIDIA, NVIDIA-logoen og NVIDIA G-SYNC Compatible er varemerker og/eller registrerte varemerker hos NVIDIA Corporation i USA og andre land.
