MANUAL DE UTILIZADOR INZONE M10S SONY

Este Monitor OLED vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

Instruções de Operação (este manual)

Guia de ajuda (manual Web)

Fornece informação incluindo utilização avançada.

SONY SONY

https://rd1.sony.net/help/tv/27q10s/h_zz/

Nota

- As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do Monitor OLED ou na embalagem. Podem ser encontrada(s) outra(s) etiqueta(s) removendo o suporte de mesa.

As etiquetas com o N.º de Modelo e N.º de série do adaptador de corrente encontram-se na base do adaptador de corrente.

AVISO IMPORTANTE

Este produto foi fabricado por ou em nome da Sony Corporation.

Importador na UE: Sony Europe B.V.

Questões ao importador na UE ou relacionadas com a conformidade do produto na Europa devem ser enviadas ao representante autorizado do fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Informação relativa ao consumo de energia e outra informação relativa ao fornecimento de energia, conforme exigido pelo Regulamento da Comissão (UE) 2019/1782, encontra-se disponível no seguinte Web site: https://compliance.sony.eu e https://compliance.sony.co.uk para o Reino Unido

Informações de segurança

ATENÇÃO

Ventilação

• Nunca tape os orifícios de ventilação nem introduza nenhum objeto na caixa.
• Deixe espaço à volta do Monitor OLED como mostrado abaixo.

Instalação na parede

30 cm 2 cm 10 cm 10 cm 10 cm

Deixe pelo menos este espaço à volta do Monitor OLED.

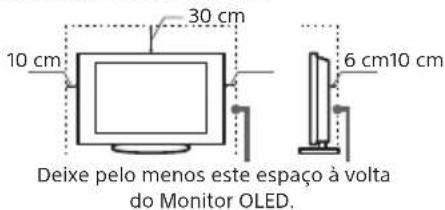

Instalação com suporte

10 cm 30 cm 6 cm10 cm Deixe pelo menos este espaço à volta do Monitor OLED.

- Para assegurar uma ventilação adequada e evitar a acumulação de sujidade ou poeira:

• Não instale o Monitor OLED em posição horizontal, às avessas, para trás ou de lado.
• Não coloque o Monitor OLED numa estante, num tapete, numa cama ou num armário.
• Não tape o Monitor OLED com panos, por exemplo, cortinas nem com outros objetos, como jornais, etc.

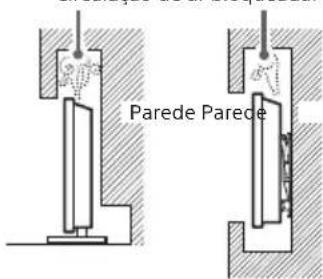

• Não instale o Monitor OLED como mostrado abaixo.

Circulação de ar bloqueada.

Parede Parece

Circulação de ar
Não obstrua a área da circulação de ar.

Cabo de alimentação

Manipule o cabo de alimentação e a tomada da seguinte maneira para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas:

• Utilize apenas um cabo de alimentação fornecido pela Sony e não por outros fornecedores.
• Introduza a ficha na tomada até ao fim.
• Este Monitor OLED funciona apenas corrente alterna (CA) de 100 V - 240 V.
• Por motivos de segurança, desligue o cabo de alimentação e evite que os seus pés fiquem entre os cabos quando efetuar as ligações.
• Desligue o cabo de alimentação da tomada elétrica antes de trabalhar com o Monitor OLED ou de deslocá-lo.
• Afaste o cabo de alimentação de fontes de calor.
• Desligue a ficha e limpe-a regularmente. Se a ficha estiver húmida e coberta de pó, o isolamento pode ficar danificado, o que pode provocar um incêndio.

Nota

• Não utilize o cabo de alimentação fornecido em qualquer outro equipamento.
• Não entale, dobre ou torça o cabo à força. Os fios principais podem ficar descarnados ou ser cortados.
• Não modifique o cabo de alimentação.
• Não coloque objetos pesados em cima do cabo de alimentação.
• Nunca puxe pelo próprio cabo de alimentação quando o desligar.
• Não ligue muitos aparelhos à mesma tomada.
• Não utilize uma tomada de corrente que não esteja bem presa à parede.

(A)(B)

Aviso aos clientes localizados no Reino Unido, Irlanda, Malta, Gibraltar e Chipre

Certifique-se de que utiliza o cabo de alimentação (A) fornecido. Por razões de segurança, utilize apenas o cabo de alimentação mencionado.

Aviso aos clientes noutros países

Certifique-se de que utiliza o cabo de alimentação (B) fornecido. Por razões de segurança, utilize apenas o cabo de alimentação mencionado.

NOTA SOBRE O TRANSFORMADOR DE CORRENTE

Atenção

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou humidade.

Para evitar o risco de incêndio ou choque elétrico, não coloque recipientes com líquidos, como jarras, em cima do aparelho. Não instale este equipamento num espaço fechado, como uma estante ou uma unidade semelhante.

- Certifique-se de que a tomada de corrente elétrica está instalada perto do equipamento e é de fácil acesso.

• Certifique-se de que utiliza o adaptador de corrente e o cabo de alimentação fornecidos. Caso contrário poderá provocar uma avaria.
• Ligue o adaptador de corrente a uma tomada de corrente elétrica de fácil acesso.
• Não enrole o cabo de alimentação à volta do adaptador de corrente. O fio do núcleo poderá
• Não toque no adaptador de corrente com as mãos molhadas.
• Se notar alguma anomalia no adaptador de corrente, desligue-o imediatamente da tomada de corrente elétrica.
• Enquanto estiver ligado à tomada de corrente elétrica, o aparelho não está desligado da fonte de alimentação, mesmo que o próprio aparelho tenha sido desligado.
• Uma vez que o adaptador de corrente fica quente quando é utilizado durante um longo período de tempo, poderá sentir a superfície quente ao tocar com a mão.

Utilização proibida

Não instale/utilize o Monitor OLED em locais, ambientes ou situações como os listados abaixo, ou, caso contrário, o Monitor OLED pode funcionar mal e provocar um incêndio, choque elétrico, avaria e/ou feridas.

Localizações:

- Ao ar livre (sob a luz solar direta), perto do mar, num navio ou outra embarcação, dentro de um veículo, locais instáveis, perto de água, chuva, humidade ou fumo.

Ambientes:

- Locais quentes, húmidos ou com muito pó; onde possam entrar insetos; onde possa estar sujeito a vibrações mecânicas, perto de fontes de chama aberta, como uma vela acesa, que é colocada em cima do Monitor OLED. O Monitor OLED não deve ser exposto à água ou salpicos e não devem ser colocados quaisquer objetos que contenham líquidos, como por exemplo vasos, em cima do Monitor OLED.

Situações:

- Utilize o Monitor OLED quando tiver as mãos molhadas, com a tampa retirada, ou com acessórios não recomendados pelo fabricante. Desligue o Monitor OLED da tomada de corrente durante as trovoadas.

- Instalar o Monitor OLED de modo a ficar saliente para um espaço aberto. Poderão ocorrer ferimentos ou danos provocados pelo facto de uma

pessoa ou objeto bater no Monitor OLED.

- Colocar o Monitor OLED num local húmido ou poeirento ou numa divisão onde existam

vapores ou fumos oleosos (perto de fogões ou humidificadores). Poderá ocorrer incêndio, choque elétrico ou deformação.

- Instalar o Monitor OLED em locais sujeitos a temperaturas extremas, como locais expostos à luz solar direta ou perto de aquecedores ou saídas de ar quente. O Monitor OLED poderá sobreaquecer nessa situação, o que pode causar a deformação da caixa e/ou uma avaria do Monitor OLED.

- Se o Monitor OLED for colocado no balneário de uma piscina pública ou estância termal, o Monitor OLED

poderá ficar danificado pelo enxofre presente no ar, etc.

• Para uma melhor qualidade de imagem, não exponha o ecrã a iluminação ou luz solar direta.
• Evite deslocar o Monitor OLED de um local frio para um local quente. As variações de temperatura do local podem provocar a condensação da humidade. Isto pode fazer como que o Monitor OLED apresente uma imagem de fraca qualidade e/ou fraca cor. Se isto acontecer, deixe que a humidade se evapore completamente antes de ligar o Monitor OLED.

Peças danificadas:

• Não lance nada contra o Monitor OLED. O vidro do ecrã pode partir-se devido ao impacto e provocar ferimentos graves.
• Se a superfície do Monitor OLED rachar, não toque nela até ter desligado o cabo de alimentação. Além do mais, isso pode causar um choque elétrico.

Quando não estiver a ser utilizado

• Se não vai utilizar o Monitor OLED durante vários dias, deve desligá-lo da alimentação por razões ambientais e de segurança.
• Como o Monitor OLED não está desligado da alimentação quando está apenas em estado de desligado, retire a ficha da tomada para desligar o Monitor OLED completamente.

Para as crianças

- Mantenha SEMPRE acessórios pequenos fora do alcance de crianças, de forma que não sejam erroneamente ingeridos.

Se ocorrerem os seguintes problemas...

Desligue o Monitor OLED e retire a ficha da tomada imediatamente se algum dos seguintes problemas ocorrer.

Dirija-se a um agente ou centro de assistência Sony para enviar o Monitor OLED a um técnico de assistência qualificado para verificação.

Quando:

• O cabo de alimentação estiver danificado.
• A tomada de corrente não estiver bem presa à parede.
• O Monitor OLED estiver danificado por ter caído, ter sofrido uma pancada ou ter sido lançada alguma coisa contra ele.
• Se algum líquido ou objeto sólido penetrar nos orifícios da caixa.

Acerca da Temperatura do Monitor OLED

Quando o Monitor OLED é utilizado durante um período de tempo prolongado, a área em volta do painel aquece. É possível que fique quente quando lhe tocar com a mão.

Instituições médicas

Este produto não pode ser utilizado como dispositivo médico. Poderá causar uma avaria no equipamento médico.

Não coloque este produto perto de dispositivos médicos

Este produto (incluindo os acessórios) tem íman(es) que pode(m) interferir com pacemakers, válvulas de derivação programáveis para o tratamento de hidrocefalia ou outros dispositivos médicos. Não coloque este produto perto de pessoas que utilizam esses dispositivos médicos. Consulte o seu médico antes de utilizar este produto se utilizar qualquer um desses dispositivos médicos.

Mantenha fora do alcance de crianças ou de indivíduos supervisionados

Este produto (incluindo os acessórios) tem íman(es). Engolir o(s) íman(es) poderá causar danos graves, como por exemplo perigo de asfixia ou lesões intestinais. Se os ímanes (ou um íman) forem engolidos, consulte imediatamente um médico.

Influência magnética

Este produto (incluindo os acessórios como tampas) utiliza ímãs.

Não coloque objetos sensíveis a ímãs (como cartões de conta, cartões de crédito com codificação magnética, etc.) perto deste produto.

Precauções

• Veja o Monitor OLED com uma luz ambiente adequada, pois uma luz fraca ou ver o Monitor OLED durante um longo período de tempo prejudica a vista.
• Se utilizar auscultadores, não regule o volume para um nível demasiado alto, para evitar lesões auditivas.

ECRÃ OLED:

• Embora o ecrã OLED seja fabricado com uma tecnologia de alta precisão e 99,99 % ou mais dos pixéis sejam efetivos, podem aparecer sistematicamente pontos pretos ou pontos brilhantes de luz (branca, vermelha, azul ou verde). Não se trata de uma avaria, mas sim de uma característica da ecrã do OLED.
• Para evitar danificar o ecrã OLED, não o exponha à luz solar direta.
• Não pressione nem risque o ecrã OLED deste monitor. Pode danificar o ecrã OLED ou a imagem ficar irregular.
• Durante a utilização do monitor, o ecrã e a caixa aquecem. Isso não é sinónimo de avaria.
• Evite pulverizar repelente de insectos com material volátil no ecrã OLED.
• Evite o contacto prolongado de borracha ou material plástico com o ecrã OLED.
• Quando eliminar o seu monitor, certifique-se que cumpre as leis e regulamentações locais.

Proteger o ecrã

Precauções para proteger o ecrã de danos

Retenção de imagem

Os Monitores OLED são suscetíveis à retenção de imagem (burn-in) devido às características dos materiais utilizados. A retenção de imagem poderá ocorrer se forem apresentadas imagens no mesmo local do ecrã repetidamente ou durante longos períodos de tempo. Isto não é uma avaria do monitor. Evite apresentar imagens que possam causar retenção de imagem.

Seguem-se exemplos de imagens e ecrãs que poderão causar retenção de imagem:

• Conteúdo com barras pretas tanto na parte superior como inferior e/ou no lado esquerdo e direito do ecrã. (por exemplo, panorâmico, ecrã 4:3)
• Imagens estáticas como fotografias.
• Conteúdo estático de aplicações.
• Apresenta o contador da taxa de fotogramas, a mira e o temporizador no assistente de jogos.

Para reduzir o risco de retenção de imagem:

• A Sony recomenda que desligue o monitor normalmente premindo o botão de desligar no monitor.
• Preencha o ecrã alterando [Proporção] para eliminar as barras pretas.
• Evite apresentar imagens estáticas de cores brilhantes (incluindo branco) ou logótipos em qualquer parte do ecrã.
• Ajuste as definições de imagem com base nas condições ambiente. A definição padrão do modo de jogo é recomendada para o modo de imagem.
• Desliga o contador da taxa de fotogramas, a mira e o temporizador no assistente de jogos.

O monitor tem as seguintes funcionalidades para ajudar a reduzir/prevenir a retenção de imagem.

Atualização do painel

Uma atualização do painel irá ajustar a uniformidade do painel. A atualização do painel pode ser executada e apenas deverá ser usada quando a retenção de imagem for muito visível.

Atenção:

• A função de atualização do painel poderá afetar o painel. Não execute a atualização do painel mais do que uma vez por ano, uma vez que poderá afetar o tempo de vida útil de utilização do painel.
• A eficácia da atualização do painel pode variar em função da condição de retenção da imagem.
• A atualização do painel demora até uma hora para completar.

O seguinte também se aplica a alguns modelos, conforme indicado antes de executar uma atualização do painel.

• Poderá ser apresentada uma linha branca, vermelha, verde ou azul no ecrã durante a atualização do painel, isto não é uma avaria do monitor.
• A atualização do painel apenas funcionará quando a temperatura ambiente estiver entre os 10 °C e os 40 °C.

Ajuste de pixel

Move automaticamente a imagem no ecrã para prevenir retenção de imagem.

Outras funcionalidades

O brilho do ecrã é reduzido automaticamente quando apresenta imagens paradas, relógios, cores brilhantes ou logótipos, etc.

Utilizar e limpar o ecrã/a caixa do Monitor OLED

• Evite tocar no ecrã.
• Limpe o pó do ecrã/da caixa com cuidado com um pano de limpeza de micro fibras.
• Nunca pulverize água ou detergente diretamente sobre o Monitor OLED. Pode pingar para a base do ecrã ou para as peças exteriores e infiltrar-se no Monitor OLED, podendo causar danos no mesmo.

• Coloque os componentes opcionais ou qualquer equipamento que emita radiação eletromagnética longe do Monitor OLED. Caso contrário, pode aparecer distorção da imagem e/ou som com ruído.
• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pelas Normas CEM, utilizando um cabo de sinal de ligação com menos de 3 metros.

Eliminação do Monitor OLED

Tratamento de Equipamentos Elétricos e Eletrónicos no final da sua vida útil (aplicável na União Europeia e em países com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos elétricos e eletrónicos. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Instalação/Programação

- Instale e utilize o Monitor OLED conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.

Instalação

• O Monitor OLED deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o Monitor OLED numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o Monitor OLED num local onde não possa ser puxado, empurrado ou derrubado.

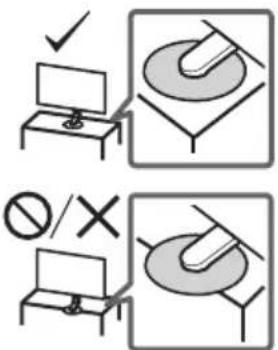

• Instale o Monitor OLED de forma a que o Suporte de mesa do Monitor OLED não fique de fora do suporte do Monitor OLED (não fornecido). Se o Suporte de mesa ficar de fora do suporte do Monitor OLED, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no Monitor OLED.

• Antes de transportar o Monitor OLED, desligue todos os cabos.
• Ao transportar manualmente o Monitor OLED, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel OLED nem sobre a moldura em redor do ecrã.

• Quando levantar ou mover o Monitor OLED, segure-o firmemente pela parte de baixo.
• Não exponha o Monitor OLED a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o Monitor OLED ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

Instalar o Monitor OLED na parede

Este manual de instruções do Monitor OLED fornece apenas os passos para preparar o Monitor OLED para a instalação na parede antes deste ser instalado na parede.

O Monitor OLED pode ser montado numa parede utilizando um Suporte de parede (não fornecido). Se o Suporte de mesa for encaixado no Monitor OLED, o Monitor OLED pode ter de ser desencaixado do Suporte de mesa.

Prepare o Monitor OLED para o Suporte de parede antes de efetuar as ligações com o cabo.

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do Monitor OLED na parede seja realizada por profissionais qualificados. Não tente instalá-lo por si próprio.

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor OLED, especialmente para determinar a resistência da parede para suportar o peso do Monitor OLED.
• Os parafusos para instalar o Suporte de Parede no Monitor OLED não são fornecidos.

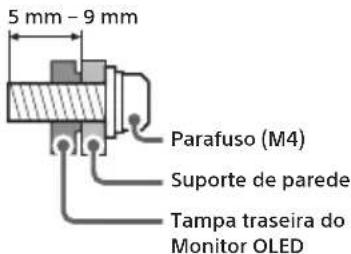

- O comprimento do parafuso do Suporte de Parede difere dependendo da espessura do Suporte de Parede. Consulte a figura abaixo.

5 mm - 9 mm Parafuso (M4) Suporte de parede Tampa traseira do Monitor OLED

- Consulte a tabela seguinte para o padrão da furação da parede.

Nome do modelo	Padrão da furação da parede
	a × b

SDM-27Q10S 100 × 100 mm

(Este terminal deve ser utilizado exclusivamente para a atualização do software.)

DP

DisplayPort (Ver. 2.1) - C + 19.5 V

Alimentação, Ficha de Produto e outros

19,5 V DC com adaptador CA Capacidade nominal: Entrada 100 V - 240 V CA, 50/60 Hz Dimensões do ecrã (medido diagonalmente) (Aprox.) (cm/polegadas) 67,3 / 27

Resolução do ecrã (horizontal × vertical) (pixéis) 2 560 × 1 440

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de fixação para mesas 60,4 × 50,4 × 19,7

sem suporte de fixação para mesas 60,4 × 35,0 × 5,8

Largura do suporte (Aprox.) (cm) 15,9

Peso (Aprox.) (kg)

com suporte de fixação para mesas 6,2

sem suporte de fixação para mesas 4,2

Outros

Temperatura de operação 0 °C – 40 °C

Humidade operacional 10 % - 80 % HR (não condensada)

Nota

• O design e as características técnicas estão sujeitas a alteração sem aviso prévio.
• Algumas das instruções apresentadas no ecrã poderão não ser aplicadas ao seu modelo de Monitor OLED.
• A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional.

Número de Registro do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

SDM-27Q10S (1930222)

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
• DisplayPort™, o logo DisplayPort™, o logo DisplayHDR™ e o logo AdaptiveSync™ são marcas comerciais propriedade da Video Electronics Standards Association (VESA®) nos Estados Unidos e outros países.
• © 2021 NVIDIA, o logo NVIDIA e NVIDIA G-SYNC Compatible são marcas comerciais e/ou marcas comerciais registadas da NVIDIA Corporation nos E.U. e outros países.
