РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ INZONE M10S SONY

Този OLED монитор се предлага със следните ръководства. Моля, запазете ръководствата за бъдещи справки.

Ръководство за настройка

Инструкции за експлоатация (това ръководство)

Помощно ръководство (Уеб ръководство)

Предоставя информация, включително за разширени функции.

SONY SONY

https://rd1.sony.net/help/tv/27q10s/h_zz/

Забележка

- Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния продукт.

Място на идентификационния етикет

Етикетите за номер на модела, дата на производство (година/месец) и клас на захранване, са разположени на гърба на OLED монитора или опаковката. Можете да видите други етикети, като махнете поставката за маса.

За модели, които се доставят със захранващ адаптор:

Етикетите за номер на модел и сериен номер на захранващия адаптор са разположени отдолу на захранващия адаптор.

ВНИМАНИЕ

ОПАСНОСТ ОТ ТОКОВ УДАР НЕ ОТВАРЯЙ

ВАЖНА ЗАБЕЛЕЖКА

Този продукт е произведен от или от името на Sony Corporation.

Вносител в ЕС: Sony Europe B.V.

Запитвания до вносителя или запитвания свързани със съответствието на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към упълномощения представител на производителя Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Белгия.

Консумацията на енергия и друга информация относно електрозахранването, както се изисква съгласно Регламент (ЕС) 2019/1782 на Комисията, е достъпна на следния уебсайт: https://compliance.sony.eu и на https://compliance.sony.co.uk за Обединеното кралство

Информация за безопасност

ПРЕДУПРЕЖДЕНИЕ

Вентилация

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.
• Оставете свободно място около OLED монитора, както е показано по- долу.

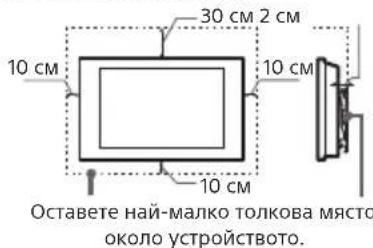

Инсталация на стена

30 cm 2 cm 10 cm 10 cm 10 cm Оставете най-малко толкова място около устройството.

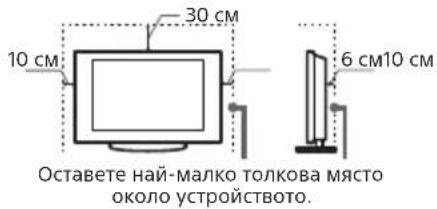

Инсталиране с помощта на поставка

10 cm 30 cm 6 cm 10 cm Оставете най-малко толкова място около устройството.

- За да постигнете правилна вентилация и за да предотвратите събирането на прах или мръсотия:

– Не слагайте OLED монитора легнал, не го монтирайте обърат с горния край надолу, наопаки или странично.
– Не слагайте OLED монитора върху рафтове, килим, легло или в дрешник.
- Не покривайте OLED монитора с парчета плат, като пердета или с други предмети, като вестници и др.

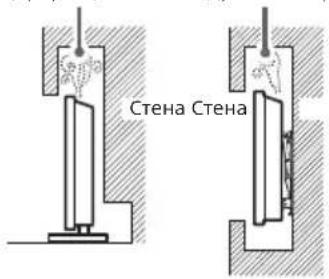

Циркулацията на въздух е блокирана.

Стена Стена

Циркулация на въздуха

Не блокирайте зоната за циркулация на въздуха.

Захранваш кабел

За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захранващия кабел както следва:

• Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.
• Вкарайте щепсела плътно и докрай в контакта.
• Включвайте OLED монитора само към променливотоково захранване от 100 V – 240 V.
• Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънете в кабелите.
• Изключете захранващия кабел от мрежата, преди да работите или местите OLED монитора.
• Пазете захранващия кабел далеч от източници на топлина.
• Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

Забележка

• Не използвайте приложения захранващ кабел с друго оборудване.
• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Вътрешните проводници могат да се оголят или прекъснат.
• Не преправяйте захранващия кабел.
• Не поставяйте тежки предмети върху захранващия кабел.
• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.
• Не свързвайте твърде много устройства към един и съши контакт.
• Не използвайте контакт, който не захваща стабилно щепсела.

(A)(B)

Бележка за потребителите в Обединеното кралство, Ирландия, Малта, Гибралтар и Кипър

Уверете се, че използвате доставения захранващ кабел (А). От съображения за безопасност използвайте определения за това захранващ кабел, доставен с продукта.

Бележка за потребителите в други страни

Уверете се, че използвате доставения захранващ кабел (В). От съображения за безопасност използвайте определения за това захранващ кабел, доставен с продукта.

За да намалите опасността от пожар или електрически удар, не излагайте апарата на дъжд или влага.

За да предотвратите пожар или токов удар, не поставяйте предмети, пълни с вода, например вази, върху апарата. Не монтирайте това оборудване в затворено пространство, например библиотека или подобна мебел.

• Моля, уверете се, че електрическият контакт е монтиран близо до оборудването и е лесно достъпен.
• Уверете се, че използвате доставените захранващ адаптор и кабел. В противен случай това може да причини неизправност.
• Свържете захранващия адаптор към лесно достъпен електрически контакт.

- Не навивайте захранващия кабел около захранващия адаптор. Вътрешният проводник може да прекъсне и това да неизправност на прие

- Не докосвайте захранващия адаптор с влажни ръце.

- Ако забележите изменения в захранващия адаптор, изключете го от електрическия контакт незабавно.

- OLED мониторът не е изключен от захранването, докато е свързан към електрическия контакт, дори ако самият OLED монитор е изключен.

- Понеже захранващият адаптор се затопля, ако се използва продължително, може да е топъл, когато го докоснете с ръка.

Забранена употреба

Не инсталирайте/използвайте OLED монитора на следните места или в ситуациите, описани по-долу. В противен случай OLED мониторът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване.

Местонахождение:

- На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или пушек.

Околна среда:

- Места, които са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до източник на открит пламък като запалена свещ, поставена върху OLED монитора. OLED мониторът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до него предмети, пълни с течности, като например вази.

Ситуации:

- Не използвайте, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте OLED монитора от контакта.

- Не монтирайте OLED монитора така, че да стърчи. Може да възникне нараняване или повреда от сбльсък на човек или предмет в OLED монитора.

• Не поставяйте OLED монитора на влажно или прашно място, или в стая с мазен

дим или пара (близо до кухненски плотове или овлажнители). Може да възникне пожар, електрически удар или деформация.

- Не поставяйте OLED монитора на места, изложени на високи температури, например директна слънчева светлина, близо до радиатор или отоплително тяло. В такива условия OLED мониторът може да прегрее, което да причини деформация на корпуса и/или повреда на OLED монитора.

• Ако OLED мониторът бъде поставен в съблекалня на обществена баня или минерална

баня, той може да се повреди от сярата във въздуха и др.

- За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.

- Избягвайте преместването на OLED монитора от студено на топло място. Внезапните промени в температурата на стаята могат да причинят конденз на влага. Това може да е причина OLED монитора да показва лоша картина и/или лоши цветове. В такъв случай изчакайте влагата да се изпари напълно, преди да включите OLED монитора.

Счупени парчета:

• Не хвърляйте нищо към OLED монитора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
• Ако повърхността на OLED монитора се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай това може да причини токов удар.

Когато не използвате устройството

• Поради причини, свързани с безопасности и околната среда, ви препоръчваме да изключвате OLED монитора от мрежата, когато не планирате да го използвате няколко дни.
• OLED мониторът не є изключен от мрежата, когато є изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мрежа.

Относно децата

- ВИНАГИ пазете малките принадлежности далеч от деца, за да не бъдат погълнати по грешка.

Ако възникнат следните проблеми...

Незабавно изключете OLED монитора и извадете захранващия кабел в случай, че възникне някой от следните проблеми. Консултирайте се с вашия доставчик или Sony сервисен център дали е наложително OLED мониторът да бъде проверен от квалифициран сервис.

Kogato:

• Захранващият кабел е повреден.
• Гнездото на контакта не захваща стабилно щепсела.
• OLED мониторът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него.
• Течни или твърди предмети са попаднали в отворите на корпуса.

Относно температурата на OLED монитора

Когато OLED мониторът се използва продължително време, рамката около панела се затопля. Може да е топъл, когато го докоснете с ръка.

Медицински заведения

Този продукт не може да се използва като медицинско устройство. Може да доведе до неизправност на медицинското оборудване.

Не поставяйте този продукт в близост до медицински устройства

Този продукт (вкл. аксесоарите) съдържа магнити, които могат да попречат на работата на пейсмейкъри, програмируеми байпас клапи за хидроцефалия и други медицински устройства. Не поставяйте този продукт в близост до лице с такива устройства. Консултирайте се с лекар, преди да използвате този продукт, ако използвате такива медицински устройства.

Дръжте продукта на място, където не може да бъде достигнат от деца или лица под надзор

Този продукт (вкл. аксесоарите) съдържа магнити. Поглъщането на магнити може да причини сериозни вреди, например задавяне и задушаване, или нараняване на червата. Ако са погълнати магнити (или магнит), веднага се консултирайте с лекар.

Магнитно влияние

Този продукт и неговите аксесоари, като например капаци, използват магнити. Не поставяйте предмети, чувствителни на магнити, (карти, кредитни карти с магнитни кодове и др.) в близост до продукта.

Предпазни мерки

• Гледайте към OLED монитора в средно осветена стая, тъй като гледането към OLED монитора в слабо осветена стая или за дълго време натоварва допълнително очите ви.
• Когато използвате слушалки, настройте силата на звука така, че да предотвратите увреждане на слуха.

OLED EKPAH:

• Въпреки че OLED екранът е изработен по високо-прецизна технология и повече от 99,99 % от пикселите му са ефективни, върху OLED екрана може трайно да се появят черни или светли точки (бели, червени, сини или зелени). Това е структурна особеност на OLED екрана и не представлява неизправност.
• За да избегнете повреда на OLED ekрана, не го излагайте на пряка слънчева светлина.
• Не натискайте и не драскайте OLED екрана на този монитор. Изображението може да е неравномерно или OLED екранът може да се повреди.

• Екранът и корпусът се затоплят, когато използвате монитора. Това не е неизправност.

• Избягвайте да пръскате репелент против насекоми с летлив материал върху OLED екрана.

• Избягвайте продължителен контакт на гума или пластмаса с OLED екрана.
• Когато изхвърляте монитора, спазвайте задължително местните правила и закони.

Предпазване на екрана

Предпазни мерки за защита на екрана от повреда

Задържане на картината

OLED мониторите са податливи на задържане на картината (прегаряне) поради характеристиките на използваните материали. Задържането на картината може да се появи, ако на едно и също място на екрана се показват изображения многократно или в продължение на дълги периоди от време. Това не е неизправност на монитора. Избягвайте гледането на изображения, които могат да предизвикат задържане на картината.

По-долу има примери за изображения и екрани, които могат да предизвикат задържане на картината:

• Съдържание с черни ленти или в горната и долната част и/или в лявата и дясната част на екрана. (например във формат Letterboxed, екран 4:3)
• Статични изображения като снимки.
• Статично съдържание от приложения.
• Показване на брояча на честота на кадрите, мерника и таймера в помощника за игри.

За да намалите риска от задържане на картината:

• Sony препоръчва да изключите монитора, както обикновено, като натиснете захранващия бутон на монитора.
• Запълнете екрана, като промените [Aspect ratio], за да отстраните черните ленти.
• Избягвайте да гледате статични изображения с ярки цветове (включително бяло) или емблеми в която и да е част на екрана.
• Настройте картината според условията на околната среда. Препоръчва се за режим на Картината да се използва режим Игра със стандартни настройки.
• Изключване на брояча на честотата на кадрите, мерника и таймера в помощника за игри.

Мониторът има следните функции, които помагат за намаляването/предотвратяването на задържането на картината.

Обновяване на панела

Обновяването на панела ще уеднакви образа на панела. Може да се направи обновяване на панела, но само, ако задържането на картината е много видно.

Внимание:

- Функцията за обновяване на панела може да повлияе на панела. Не обновявайте панела повече от веднъж годишно, тъй като това може да намали живота на панела.

• Ефективността на обновяването на панела може да зависи от степента на задържане на картината.
• Обновяването на панела отнема до един час.

Следното важи и за някои модели, както е посочено преди извършване на обновяване на панела.

• По време на обновяването на панела може да се появи бяла, червена, зелена или синя лента на екрана, това не е неизправност на монитора.
• Обновяването на панела работи само когато температурата в стаята е между 10 °C и 40 °C.

Изместване на пиксели

Автоматично премества изображението на екрана, за да предотврати задържане на картината.

Друга функция

Яркостта на екрана автоматично намалява, когато се показват неподвижни изображения, часовници, ярки цветове или емблеми и т.н.

Поддръжка и почистване на повърхността на екрана/корпуса на OLED монитора

• Избягвайте да докосвате екрана.
• За да премахнете праха от повърхността на екрана/корпуса, почиствайте с микрофибърна кърпа.
• Никога не пръскайте вода или разтвор директно върху OLED монитора. По екрана или външните части може да се образуват капки, които да потекат, да проникнат в долната част на OLED монитора и да го повредят.

Допълнително оборудване

• Не дръжте близо до OLED монитора допълнителните компоненти или каквото и да е било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.
  • Това оборудване е тествано и съответства на изискванията на стандартите за EMC, като използва свързващ сигнален кабел по-къс от 3 метра.

Изхвърляне на OLED монитора

Изхвърляне на стари електрически и електронни уреди (приложимо в Европейския съюз и други държави със системи за разделно събиране на отпадъци)

Този символ върху продукта или върху неговата опаковка показва, че този продукт не трябва да се третира като битов отпадък. Вместо това той трябва да бъде предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при неправилното изхвърляне на този продукт. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, службата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

- Инсталирайте и използвайте OLED монитора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

Инсталация

• OLED мониторът трябва да бъде инсталиран близо до лесно достъпен контакт.
• Поставете OLED монитора на стабилна, равна повърхност, за да избегнете падането му, което може да причини нараняване на човек или повреда на имущество.
• Монтирайте OLED монитора на място, където не може да бъде дръпнат, бутнат или преобърнат.

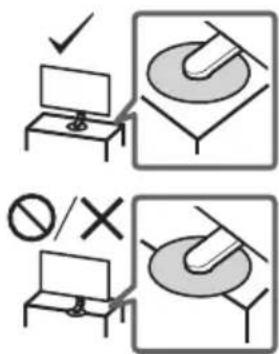

• Поставете OLED монитора така, че поставката за маса на OLED монитор да не е стърчи от масата, на която е поставен OLED мониторът (не се доставя). Ако поставката за маса е издадена навън спрямо масата, на която е поставен OLED мониторът, това може да доведе до преобръщане или падане на OLED монитора и да доведе до нараняване на човек или повреда на OLED монитора.

• Преди да местите OLED монитора, изключете всички кабели от него.
• Когато местите OLED монитора на ръце, дръжте го, както е показано по-долу. Не натискайте OLED панела и рамката около екрана.

• Когато повдигате или местите OLED монитора, го дръжте здраво от долу.
• При пренасяне не излагайте OLED монитора на сътресения или прекалени вибрации.
• Когато пренасяте OLED монитора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране.

Монтиране на OLED монитора на стена

В това ръководство за употреба е показана само подготовката на OLED монитора за монтаж на стена, преди той да бъде монтиран на стената.

Вашият OLED монитор може да бъде закрепен към стената чрез използване на Конзола за закрепване към стена (не се доставя). Ако стойката за маса е поставена към OLED монитора, може да е необходимо я свалите от OLED монитора. Подгответе OLED монитора за Конзолата за закрепване към стена, преди да свържете кабелите.

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия OLED монитор да бъде извършен от квалифицирани професионалисти. Не се опитвайте да го монтирате сами.

• Следвайте инструкциите, предоставени с Конзолата за закрепване към стена за вашия модел. За монтажа на този OLED монитор се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта му.
• Винтовете за монтиране на конзолата за закрепване към стена към OLED монитора не са предоставени.

- Дължината на винта за конзолата за закрепване към стена се различава в зависимост от нейната дебелина. Моля, вижте илюстрацията по-долу.

5 MM - 9 MM

Винт (М4)
Конзола за закрепване
към стена
Заден капак на
OLED монитора

- За схема на отворите за монтаж на стена вижте следващата таблица.

Име на модела

Схема на

отворите за

монтаж на стена

SDM-27Q10S 100 × 100 mm

Спецификации

Система

Система на панела

Панел за OLED (органичен светодиод)

Входно/изходни жакове

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

(Стерео мини жак)

Слушалки

USB тип A

(PC)

USB тип B

UPDATE

(Този извод е само за актуализация на

софтуера.)

DP

Захранване, фиш на продукта и други

Изисквания за захранването

Относителна влажност 10 % - 80 % (без

образуване на конденз)

Забележка

- Дизайнът и спецификациите подлежат на промяна без предупреждение.

- Някои от инструкциите на екрана може да не важат за вашия модел OLED монитор.

- Продуктовият фиш в това ръководство е за ДЕЛЕГИРАН РЕГЛАМЕНТ (ЕС) 1062/2010 НА КОМИСИЯТА. Вижте уебсайта за информация относно (ЕС) 2019/2013.

Регистрационен номер на продукта (ДЕЛЕГИРАН РЕГЛАМЕНТ (ЕС) 2019/2013 НА КОМИСИЯТА)

SDM-27Q10S (1930222)

Информация за търговски марки

- Термините HDMI и Интерфейс за мултимедия с висока разделителна способност HDMI (HDMI - High-Definition Multimedia Interface), както и логото HDMI са запазени марки на HDMI Licensing Administrator, Inc. в Съединените щати и други държави.

- DisplayPort™, логото DisplayPort™, логото DisplayHDR™ и логото AdaptiveSync™ са търговски марки собственост на Video Electronics Standards Association (VESA®) в САЩ и други страни.

• © 2021 NVIDIA, логото NVIDIA и NVIDIA G-SYNC Compatible са търговски марки и/или регистрирани търговски марки на NVIDIA Corporation в САЩ и други страни.
