下载您的设备说明 显示器 免费PDF格式！查找您的手册 SDMHX75 - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 SDMHX75 品牌 SONY.
用户手册 SDMHX75 SONY
安装 1: 连接视频信号电缆 ..... 7
安装 2：连接音频线 ..... 8
安装 3：连接电源线 ..... 8
安装 4：捆扎电线和电缆 ..... 9
安装 5：打开监视器和计算机 ..... 9
安装 6：调节倾斜度和旋转角度 ..... 10
选择输入信号（INPUT 按钮）....11
设定监视器 12
导航菜单 12
图像/音频菜单....13
模式菜单....13
图像菜单 13
调节背光 13
调节对比度 ①....13
调节亮度 14
调节GAMMA 14
调节色温 14
调节锐度 15
音频菜单 15
调节高音，低音或平衡....15
调节环绕声....15
模式复原菜单 （每个模式复原至默认设定） →←....15
A 屏幕效果菜单（仅用于模拟 RGB 信号）.....16
菜单位置菜单....17
输入检测开启 / 关闭菜单 ..... 17
A LANGUAGE 菜单 ..... 18
→← 复原菜单（复原至默认设定）....18
菜单锁定菜单 18
技术特点....19
控制音量 19
省电功能 19
设定模式 （图像 / 音频）(图标) 模式) 20
自动亮度调节功能 （光感器） 20
自动图像质量调整功能（仅用于模拟 RGB 信号）……20
故障排除....21
屏幕信息....21
故障现象和排除方法 22
规格....24
使用前注意事项
有关电源连接的警告事项
- 请使用附带的电源线。如果使用其它电源线，则必须与当地的电源相匹配。
对于美国用户
如果没有使用合适的电源线，该监视器将无法遵循 FCC 的强制性标准。
对于英国用户
如果在英国使用本监视器，则必须使用合适的英国电源线。
插头类型范例
用于 100V-120V
交流电
用于 200V-240V
交流电
仅限于 240V
交流电
设备必须安装在容易插拔的电源插座附近。
安装
切勿在下列场所安装或放置监视器：
- 受高温影响的地方，例如靠近暖气管、热气管道或直射阳光下。监视器若受到高温影响，如放置在直射阳光下的汽车内或靠近热气管道，会引起机壳变形或故障。
- 受到机械振动或冲击的地方。
- 靠近会产生强磁场的设备，如电视机或各种其它家用电器。
- 受大量灰尘、垃圾或沙尘影响的地方，例如靠近开着的窗或门等等。如果临时放置在户外，则必须采取足够的预防措施防止空气中的灰尘和垃圾。否则会产生不可修复的故障。
使用液晶显示屏
- 切勿将液晶显示屏面向太阳放置，因为太阳光会损坏液晶显示屏。将监视器放置在窗口边时请当心。
- 切勿推压或刮擦液晶显示屏。切勿将重物放在液晶显示屏上。这可能导致屏幕失去均匀性或造成液晶显示板故障。
- 如果在寒冷的地方使用本监视器，屏幕上会出现残影。这并不是故障。当温度上升到正常操作温度时，屏幕恢复正常。
- 如果长时间显示静止图像，可能会暂时出现残影。残影最终会消失。
- 液晶显示板在使用时会变热。这并不是故障。
关于内置立体声扬声器
因为扬声器会产生磁场，务必将磁性的录音设备、磁带和软盘远离扬声器开口。该磁场可能对储存在磁带和软盘中的数据有影响。
液晶显示（Liquid Crystal Display）注意事项
请注意，液晶显示屏是由高精密技术制成。但在液晶显示屏上可能经常出现黑点或发光亮点（红色、蓝色或绿色），还可能出现不规则的彩色条纹或亮点。这并不是故障。
(有效点：99.99%以上)
保养
- 清洁监视器之前，请先拔掉电源线。
- 请用软布清洁液晶显示屏。如果使用玻璃清洁液，切勿使用任何含有抗静电溶剂或类似添加剂的清洁剂，因为这可能损伤液晶显示屏的涂层。
- 请用软布蘸柔性洗涤剂溶液清洁机壳、面板和控制钮。切勿使用任何类型的砂纸、研磨粉或酒精、汽油等溶剂。
- 切勿用圆珠笔或螺丝起子等尖锐物体去摩擦、触碰或敲击屏幕表面。这种接触可能会导致显像管的划伤。
- 请注意，如果监视器接触到如杀虫剂等挥发性溶剂，或者长期接触到橡胶或乙烯基材料，则可能导致材料退化或液晶显示屏涂层退化。
搬运
- 搬运时，请先断开监视器上的所有电缆，并抓紧液晶显示器的两侧，当心刮伤屏幕。如果监视器掉落，您可能受伤，监视器可能损坏。
- 送维修或搬运本监视器时，请使用原纸箱和包装材料。
监视器的废弃
- 切勿将本监视器作为普通家庭废弃物处理。
· 本监视器所使用的荧光管含有水银。对本监视器的处理必须按照您当地卫生权力机构的法规执行。
识别部件和控制钮
详细内容请参照括弧内的页数

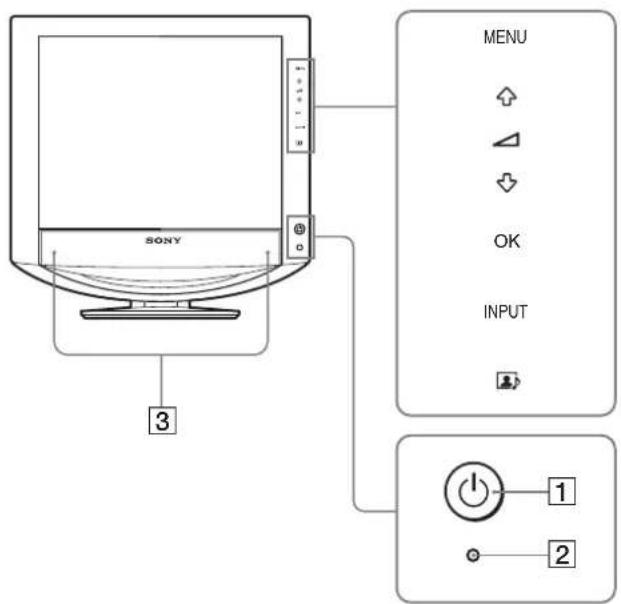

液晶显示器的前面
若要打开或关闭显示器， ⏻（电源）开关。
当显示器打开时电源指示灯呈绿色亮起，而当显示器处于节电模式时呈橙色亮起。
②光感器（第20页）
本元件可测量周围环境的亮度。切勿用纸及其它物体覆盖。
3立体声扬声器（第19页）这些扬声器将音频信号作为声音输出。
4MENU 按钮（第12页）
本按钮可显示或关闭主菜单。
⑤ ↓/↑ 和 △（音量控制）按钮（第 12 页，19 页）
这些按钮用于选择菜单项目和做调整，也可用于显示“音量”菜单来控制音量。
⑥OK 按钮（第 12 页）
本按钮可激活所选择的菜单项目和使用 ↓/↑ 按钮 ⑤ 所做出的调整。
⑦ INPUT 按钮（第 11 页）
当两台计算机连接到监视器时，本按钮可在 INPUT1、INPUT2 和 INPUT3 之间转换视频输入信号。
8 按钮（第20页）
此按钮可改变模式（图像 / 音频）。
⑨后盖（第7页）
当您要连接电缆或电线时将此盖向上抽出。
10耳机插孔（第19页）
本插孔可向耳机输出音频信号。
① ⏻（电源）开关和 ⏻（电源）指示灯（第9页，19页）
若要打开或关闭显示器， ⏻（电源）开关。
当显示器打开时电源指示灯呈绿色亮起，而当显示器处于节电模式时呈橙色亮起。
②光感器（第20页）
本元件可测量周围环境的亮度。切勿用纸及其它物体覆盖。
3立体声扬声器（第19页）这些扬声器将音频信号作为声音输出。
4MENU 按钮（第12页）
本按钮可显示或关闭主菜单。
⑤ ↓/↑ 和 △（音量控制）按钮（第 12 页，19 页）
这些按钮用于选择菜单项目和做调整，也可用于显示“音量”菜单来控制音量。
⑥OK 按钮（第 12 页）
本按钮可激活所选择的菜单项目和使用 ↓/↑ 按钮 ⑤ 所做出的调整。
⑦ INPUT 按钮（第 11 页）
当两台计算机连接到监视器时，本按钮可在 INPUT1、INPUT2 和 INPUT3 之间转换视频输入信号。
8 按钮（第20页）
此按钮可改变模式（图像 / 音频）。
⑨后盖（第7页）
当您要连接电缆或电线时将此盖向上抽出。
10耳机插孔（第19页）
本插孔可向耳机输出音频信号。

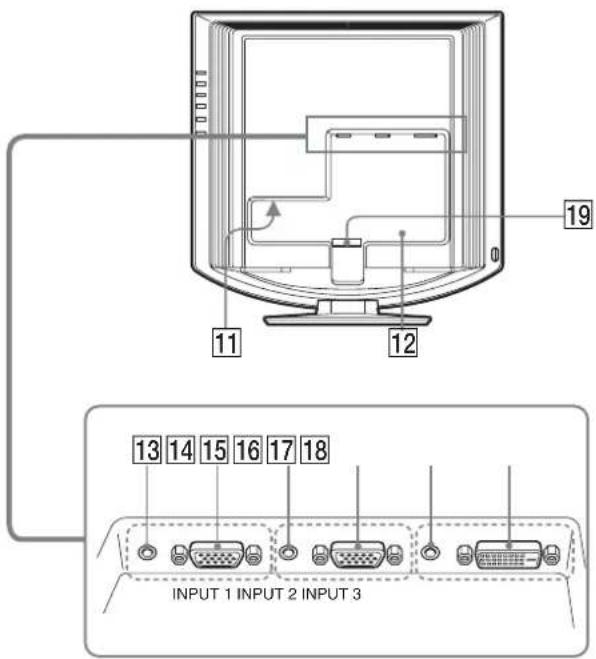

液晶显示器的后视图
12 安全锁定孔 本安全锁定孔应该与Kensington Micro Saver Security System 一起使用。 Micro Saver Security System 是 Kensington 的商标。
13用于 INPUT1 的音频输入插孔（第8页） 当连接到一台计算机的音频输出插孔或者其它音频设备连接到 INPUT1 时，本插孔输入音频信号。
14用于 INPUT1 的 HD15 输入连接器 （模拟 RGB）（第7页此连接器用于输入模拟 RGB 视频信号（0.700 Vp-p，正极）和同步信号。
15用于 INPUT2 的音频输入插孔（第8页） 当连接到一台计算机的音频输出插孔或者其它音频设备连接到 INPUT2 时，本插孔输入音频信号。
16用于 INPUT2 的 HD15 输入连接器 （模拟 RGB）（第7页此连接器用于输入模拟 RGB 视频信号（0.700 Vp-p，正极）和同步信号。
17用于 INPUT3 的音频输入插孔（第8页） 当连接到一台计算机的音频输出插孔或者其它音频设备连接到 INPUT3 时，本插孔输入音频信号。
18用于 INPUT3 的 DVI-D 输入连接器（数字 RGB）（第7页此连接器输入的数字 RGB 视频信号符合 DVI Rev.1.0 标准。
19 缆索支架（第 9 页） 此部件用于固定连接至监视器的电缆和电线。
安装
使用监视器前，请查点一下包装纸箱内是否含有下列物品：
- 液晶显示器
- 电源线
• HD15-HD15 视频信号电缆 （模拟 RGB）
• DVI-D 视频信号电缆 （数字 RGB） - 音频电缆（立体声袖珍插头）
- CD-ROM (Windows/Macintosh 实用软件、操作说明等)
- 保修卡
- 快速安装指南
安装 1: 连接视频信号电缆
- 连接之前，必须关闭监视器和计算机电源。
- 将计算机连接到监视器 HD15 输入连接器（模拟 RGB）时，请参照“连接到装有 HD15 输出连接器（模拟 RGB）的计算机”。
注意
不要接触视频信号电缆连接器内的针，因为这可能将针折弯。

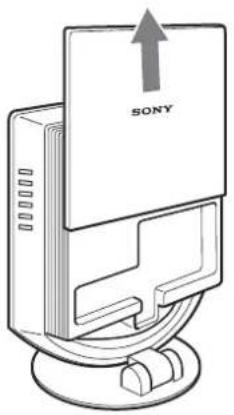

向上抽出后盖。


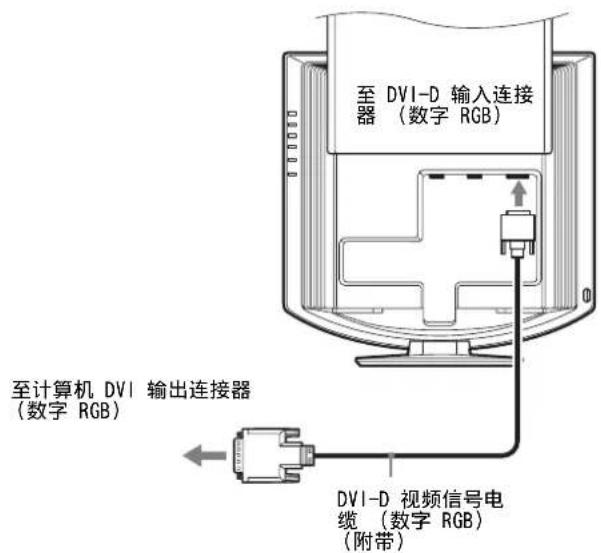

SONY连接到装有 DVI 输出连接器 （数字 RGB）的计算机
使用附带的 DVI-D 视频信号电缆（数字 RGB）时，请将计算机连接到监视器的 INPUT3 DV1-D 输入连接器（数字 RGB）。
使用附带的 HD15-HD15 视频信号电缆（模拟 RGB）将计算机连接到监视器的 INPUT1 或 INPUT2 HD 15 输入连接器（模拟 RGB）。
根据下列插图连接计算机。

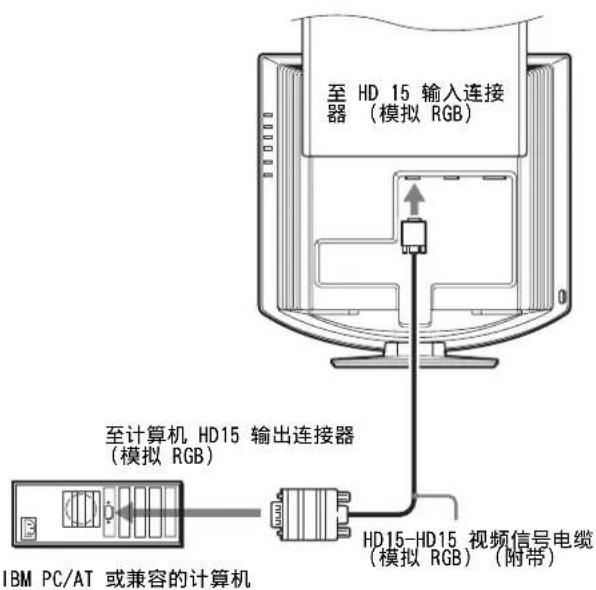

■连接到 IBM PC/AT 或兼容的计算机


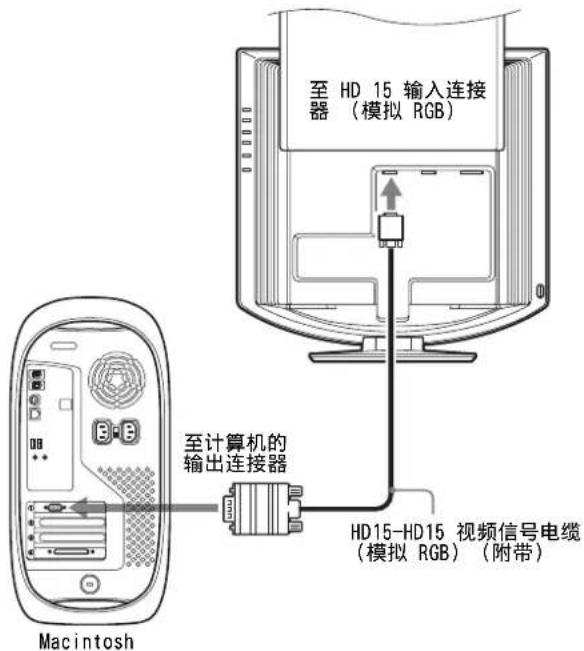

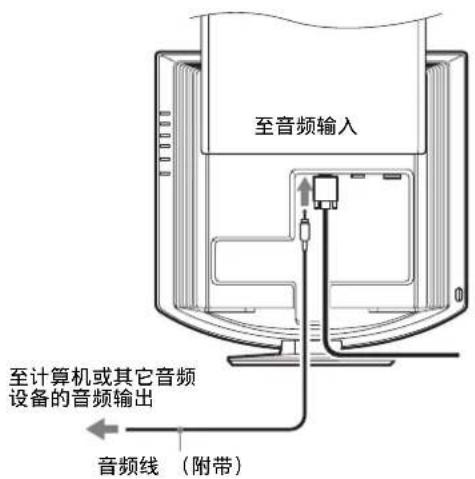

安装 2: 连接音频线
将附带的音频线连接到监视器相应的音频输入插孔。
使用监视器的扬声器或耳机，您可以从连接到监视器音频输入插孔的计算机或其它音频设备中听到声音。
更多信息，请参阅第 19 页 “控制音量”。


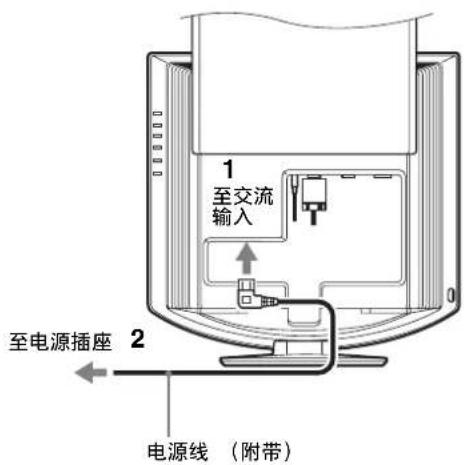

至音频输入 至计算机或其它音频 设备的音频输出 音频线（附带）安装 3: 连接电源线
1 将附带的电源线牢固地连接到监视器的交流输入连接器。
2 将另一端牢固地连接到电源插座。


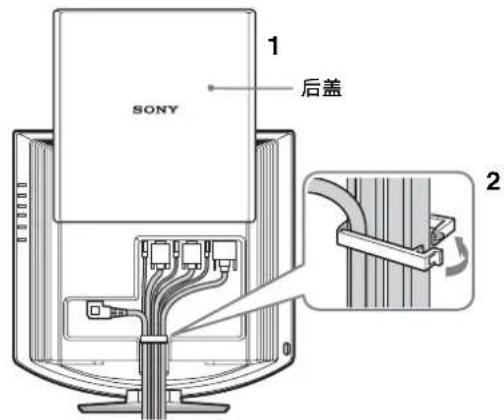

1 至交流 输入 2 至电源插座 电源线（附带）安装 4: 捆扎电线和电缆
1 向上抽出后盖。
2 使用机壳上的缆索支架，固定视频信号电缆、音频线和电源线。
3 滑回后盖。
3 按 INPUT 按钮选择想要的输入信号。
所选择的输入图像将出现在屏幕上。
更多信息，请参阅第 11 页 “选择输入信号（INPUT 按钮）”。
监视器安装完成。如有必要请使用监视器的控制钮调整图像（第12页）。
如果屏幕上未出现图像
- 请检查电源线和视频信号电缆是否正确连接。
- 如果屏幕上出现 “没有输入信号”：
- 计算机处入节电模式。试着按键盘上的任意键或移动鼠标。
- 按 INPUT 按钮检查输入信号设置是否正确（第 11 页）。
- 如果屏幕上出现 “未连接信号线”：
- 检查视频信号电缆是否正确连接。
- 按 INPUT 按钮检查输入信号设置是否正确（第 11 页）。
- 如果屏幕上出现 “超出范围”，请重新连接旧监视器。然后将计算机的显示卡调节至以下范围内。
| 模拟 | RGB | 数字 | RGB | |
| 水平频率 | 28-80 kHz | 28-64 kHz | ||
| 垂直频率 | 48-75 Hz | 60 Hz | ||
| 分辨率 | 1280 × 1024 或 更小 | 1280 × 1024 或 更小 | ||
有关屏幕信息的更多说明，请参阅第 22 页 “故障现象和排除方法”。
不需要特定的驱动程序
本监视器符合 “DDC” 即插即用标准，并自动检测所有监视器信息。计算机不需要安装特定的驱动程序。
连接监视器后第一次打开计算机时，屏幕上会出现设定向导。此时，请按照屏幕指示进行操作。即插即用监视器被自动选择，因此您可以使用监视器。
垂直频率设定为 60Hz。
如果监视器上闪烁不明显，您可以就这样使用。您不需要将垂直频率设定到更高的值。

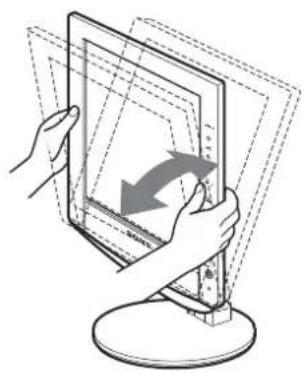

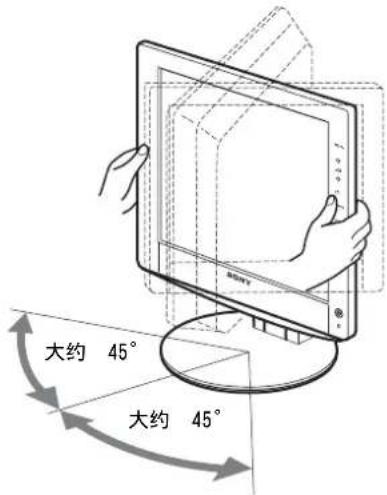

安装 6：调节倾斜度和旋转角度
监视器可以在以下所示的角度内进行调整。
抓住液晶显示屏的两侧，然后调整屏幕角度。
根据桌子和椅子的高度调整监视器的视角，使屏幕上的光亮不会反射到您的眼睛。
注意
调整屏幕的倾斜度和高度时，请缓慢仔细地调整，并确保监视器不会撞击到桌子。
选择输入信号 （INPUT 按钮）
按 INPUT 按钮。
每次按此按钮，输入信号都将发生改变。
| 屏幕信息(在屏幕左上角显示5秒) | 输入信号配置 |
| INPUT1: HD15 HD15 输入连接器用于 INPUT1 (模拟 RGB) | |
| INPUT2: HD15 HD15 输入连接器用于 INPUT2 (模拟 RGB) | |
| INPUT3: DVI-D DVI-D 输入连接器用于 INPUT3 (数字 RGB) | |
设定监视器
进行调整之前
连接并开启监视器和计算机。
为获得最佳效果，在调整之前至少等待 30 分钟。
可用屏幕显示菜单对监视器做许多调整。
导航菜单
1 显示主菜单。
按 MENU （菜单）按钮在屏幕上显示主菜单。
按 ↓/↑ 按钮以显示想要的菜单。按 OK 按钮以移至第一个菜单项目。
按 ↓/↑ 按钮选择您想要调整的项目，然后按 OK 按钮。
当您选择并按 OK 按钮时，显示返回到上级菜单。
4 调整项目。
按 ↓/↑ 按钮进行调整，然后按 OK 按钮。
当您按 OK 按钮时，设置被储存，然后显示返回到上级菜单。
按一次 MENU 按钮回到正常显示状态。若未按任何按钮，大约 45 秒后菜单将自动关闭。
■将调整复原至默认设定
您可以用复原菜单将调整复原。有关复原的更多信息，请参阅第18页上的…（复原）。
图像 / 音频菜单
使用图像 / 音频菜单可以调节下列项目。
- 模式
(游戏 / 电影 / 个人电脑自动)
- 音频
- 模式复原 →←
■模式菜单
您可以根据自己的意图选择适当的屏幕亮度。
每个模式下都能进行图像 / 音频设定。
而且，可以为每个输入更改模式（输入 1/ 输入 2/ 输入 3）。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择 “电影”，然后按 OK 按钮。
屏幕上出现模式菜单。
默认设定为电影。
· 游戏：明亮画面。
·电影：具有强烈对比度的清晰画面。
·个人电脑：柔和色调画面。
- 自动：根据环境亮度自动调节屏幕亮度（自动亮度调整功能）。更多信息，请参阅“自动亮度调节功能（光感器）”（第20页）。
注意
在自动模式中，您不能调节背光。
■图像菜单
您可以用图像菜单调整下列项目。
·背光
- 对比度①
- 亮度
• GAMMA 菜单 γ
·色温菜单
·锐度
如果屏幕过亮，请调节背光使得屏幕易于观看。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
4 按 ↓/↑ 按钮选择 “背光”，然后按 OK 按钮。
屏幕上出现 “背光” 菜单。
5 按 ↓/↑按钮调节亮度等级，然后按 OK 按钮。
调节对比度 ①
调整图像对比度。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
4 按 ↓/↑ 按钮选择 “○ 对比度”，然后按 OK 按钮。
屏幕上出现 “对比度” 菜单。
5 按 ↓/↑按钮调节对比度，然后按 OK 按钮。
调节亮度
调节图像亮度 （黑色电平）。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑ 按钮选择（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
4 按 ↓/↑ 按钮选择 “亮度”，然后按 OK 按钮。
屏幕上出现 “亮度” 菜单。
5 按 ↓/↑按钮调节亮度，然后按 OK 按钮。
调节 GAMMA γ
您可以用图像原来的色彩组合屏幕上图像的色彩。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
4 按 ↓/↑按钮选择 “γ(GAMMA)”，然后按确定按钮。
屏幕上出现 GAMMA 菜单。
5 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
调节色温
您可以从色温的默认设定中选择图像白色区域的彩色水平。此外若有必要您也可微调色温。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
4 按 ↓/↑ 按钮选择 “☐色温）”，然后按 OK 按钮。
屏幕上出现色温菜单。
5 按 ↓/↑按钮选择想要的色温，然后按 OK 按钮。
随着色温从 9300K 调节到 6500K，白平衡从浅蓝色变为浅红色。
微调色温
每个模式都可以进行色温设定
(游戏 / 电影 / 个人电脑 / 自动)。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
4 按 ↓/↑按钮选择 “（色温）”，然后按 OK 按钮。
屏幕上出现色温菜单。
5 按 ↓/↑按钮选择 “调整”，然后按 OK 按钮。
屏幕上出现色温微调菜单。
关于 G （绿色），由于此调节是通过增加或减少 R 和 B 的成分改变色温，因此 G 的成分是固定的。
7 按 ↓/↑按钮选择，然后按确定按钮。
新的颜色设定储存在内存中，当选择 “用户” 时可自动调用。
屏幕上出现色温菜单。
调节锐度
调整图像锐度等。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑ 按钮选择（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
4 按 ↓/↑按钮选择 “锐度”，然后按 OK 按钮。
屏幕上出现 “锐度” 菜单。
5 按 ↓/↑按钮调节锐度，然后按 OK 按钮。
■音频菜单
您可以用音频菜单调整下列项目。
·高音
- 低音
· 平衡
·环绕声
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择（音频），然后按 OK 按钮。
4 按 ↓/↑按钮选择高音、低音或平衡，并按 OK 按钮。
5 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
调节环绕声
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑按钮选择（音频），然后按 OK 按钮。
4 按 ↓/↑ 按钮选择环绕声，然后按 OK 按钮。
5 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
- 关闭：关闭 SRS WOW 效果
采用 SRS Labs 公司研发的最新技术，SRS WOW 较大地改善了各种音源的声音质量。
■模式复原菜单 （每个模式复原至默认设定）→←
您可以将设置复原至默认值。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（图像 / 音频），然后按 OK 按钮。
屏幕上出现图像 / 音频菜单。
3 按 ↓/↑ 按钮选择 “→•← 复原”，然后按 OK 按钮。
屏幕上出现 “复原” 菜单。
4 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
- 确定：在图像图像 / 音频菜单中将每个模式复原至默认设定。
- 取消：取消复原，并返回图像 / 音频菜单。
A 屏幕效果菜单 （仅用于模拟 RGB 信号）
您可以用屏幕效果菜单调整下列项目。
- 自动
·相位 - 像素频率
· 水平中心 - 垂直中心
从 INPUT3 DVI-D 输入连接器接收到数字 RGB 信号时无需调节。
■自动图像质量调整功能
当监视器接收到输入信号时自动调整图像位置和锐度（相位 / 像素频率），确保屏幕上出现清晰的图像 第 20 页）。
注意
当自动图像质量调整功能启用时，仅 ⏻（电源）开关可以操作。
如果本监视器的自动图像质量调整功能似乎不能完全调整图像
您可以对当前输入信号进一步进行图像质量的自动调整（参见以下“自动”）。
如果仍需要进一步进行图像质量的调整
您可以手动调整图像锐度 （相位 / 像素频率）和位置 （水平 / 垂直位置）。
这些调整被储存在内存中。当监视器接收到以前的输入信号和登记过的输入信号时可以自动调用。
■对当前输入信号进一步进行图像质量的自动调整（自动）
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（屏幕效果），然后按 OK 按钮。
屏幕上出现屏幕效果菜单。
3 按 ↓/↑按钮选择 “自动”，然后按 OK 按钮。
对于当前的输入信号，进行适当的画面相位、像素频率和水平 / 垂直位置的调整，并保存。

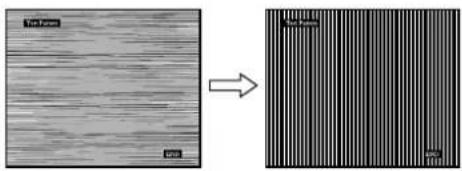

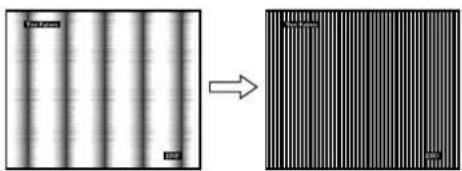

■手动调整图像锐度（相位 / 像素频率）
您可以按照以下步骤调整图像锐度。当计算机连接到监视器 HD15 输入连接器（模拟 RGB）时，调整有效。
1 在计算机上将分辨率设定至 1280 × 1024 。
2 放入 CD-ROM。
3 启动 CD-ROM，并显示测试图案。
对于 Windows 用户
当操作自动运行时：
点击显示调整工具（效果）。
点击 “调整”，确定分辨率，然后点击 “下一步”。
依次出现 “相位” 和 “像素频率” 的测试图案。
当无法自动运行时：
1 打开 “我的电脑”，右击 CD-ROM 图标。 进入 “资源管理器”，打开 CD-ROM 图标。
2 打开 [Utility]. 然后选择 [Windows]。
3 启动 [Win_Utility.exe]。出现测试图案。
对 Macintosh 用户
1 打开 [Utility]，然后选择 [Mac]。
2 启动 [Mac_Utility.exe]。出现测试图案。
4 按 MENU 按钮。
屏幕上出现主菜单。
5 按 ↓/↑ 按钮选择 ⚪（屏幕效果），然后按 OK 按钮。
屏幕上出现屏幕效果菜单。
6 按 ↓/↑ 按钮选择 “相位”，然后按 OK 按钮。
屏幕上出现 “相位” 调整菜单。
7 按 ↓/↑ 按钮直至使水平条纹减至最小限度。
调整至水平条纹减为最小限度。
屏幕上出现主菜单。
如果垂直条纹遍及整个屏幕，请按照下列步骤调整像素频率。
9 按 ↓/↑ 按钮选择 “像素频率”，然后按 OK 按钮。
屏幕上出现 “像素频率” 调整菜单。
10 按 ↓/↑按钮，直至垂直条纹消失。
调整至垂直条纹消失。
11 点击屏幕上的 END 关闭测试图案。
■手动调整图像位置
( 水平中心 / 垂直中心 )
如果图像在屏幕上不居中，请按照下列步骤调整图像居中。
1 在计算机上将分辨率设定至 1280 × 1024 。
2 放入 CD-ROM。
3 启动 CD-ROM，并显示测试图案。
对于 Windows 用户
当操作自动运行时：
点击显示调整工具（效果）。
点击 “调整”，确定分辨率，然后点击 “下一步”。
依次出现 “水平中心” 和 “垂直中心” 的测试图案。
当无法自动运行时：
1 打开 “我的电脑”，右击 CD-ROM 图标。
进入 “资源管理器”，打开 CD-ROM 图标。
2 打开 [Utility]，然后选择 [Windows]。
3 启动 [Win_Utility.exe]。
出现测试图案。
对 Macintosh 用户
1 打开 [Utility]，然后选择 [Mac]。
2 启动 [Mac_Utility.exe]。
出现测试图案。
4 按 MENU 按钮。
屏幕上出现主菜单。
5 按 ↓/↑ 按钮选择 A（屏幕效果），然后按 OK 按钮。
屏幕上出现屏幕效果菜单。
6 按 ↓/↑ 按钮选择 “水平中心” 或 “垂直中心”，然后按确定按钮。
屏幕上出现 “水平中心” 调整菜单或 “垂直中心” 调整菜单。
7 按 ↓/↑ 按钮，屏幕上的测试图案居中。
8 点击屏幕上的 END 关闭测试图案。
菜单位置菜单
如果菜单将屏幕上的图像挡住，您可以改变菜单位置。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 ☐（菜单位置），然后按 OK 按钮。
屏幕上出现 “菜单位置” 菜单。
3 按 ↓/↑ 按钮选择想要的位置，然后按 OK 按钮。
您可以选择显示菜单的 9 个位置中的一个。
输入检测开启 / 关闭菜单
当您选择输入检测开启 / 关闭菜单中的开启自动输入检测时，监视器将自动检测到自输入端输入的信号，并且在进入省电模式前，自动改变输入。
屏幕上出现主菜单。
2 按↓/↑按钮选择→（输入检测 开启/关闭），然后按OK按钮。
屏幕上出现输入检测菜单。
3 按 ↓/↑ 按钮选择想要的模式，然后按 OK 按钮。
- 开启：当选择的输入端没有输入信号时，或当您按监视器上的 INPUT 按钮选择输入端但终端没有输入信号时，出现屏幕信息（第 21 页），并且监视器将自动检查自其它输入端输入的信号来改变输入。
当输入改变后，所选择的输入端将显示在屏幕的左上方。
当没有输入信号时，监视器将自动进入省电模式。
- 关闭：输入不会自动改变。按 INPUT 按钮改变输入。
LANGUAGE 菜单
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 A（LANGUAGE），然后按 OK 按钮。
屏幕上出现 LANGUAGE 菜单。
3 按 ↓/↑ 按钮选择语言，然后按 OK 按钮。
- English: 英语
- Français: 法语
- Deutsch: 德语
- Español: 西班牙语
- Italiano: 意大利语
- Nederlands: 荷兰语
• Svenska: 瑞典语
• :Рудский
·:日本語 - 中文
菜单锁定菜单
锁定按钮的控制以防止意外调整和复原。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 _n （菜单锁定），然后按 OK 按钮。
屏幕上出现菜单锁定菜单。
3 按 ↓/↑ 按钮选择 “打开” 或 “关闭”。
- 打开：仅可操作 ⏻(电源) 开关和 INPUT 按钮。如果您想进行其它操作，图标出现在屏幕上。
- 关闭：将“菜单锁定”设定至关闭。如果将“菜单锁定”设定至“打开”，则当您按MENU按钮时，“菜单锁定”将被自动选择。
→← 复原菜单 （ 复原至默认设定 ）
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 “→•←（复原）”，然后按 OK 按钮。
屏幕上出现复原菜单。
3 按 ↓/↑ 按钮选择想要的模式，然后按 OK 按钮。
- 确定：将所有调整数据复原至设置默认值。注意不可使用此方式复原“A: LANGUAGE”。
- 取消：取消复原，并返回菜单屏幕。
技术特点
控制音量
使用监视器的扬声器或耳机，您可以从连接到监视器音频输入插孔的计算机或其它音频设备中听到声音。
您可以使用主菜单中单独的“音量”菜单来控制音量。
1 当屏幕上未出现菜单时，按 ↓/↑ 按钮。
- 当屏幕上显示主菜单时，您不能调节音量。
·当您的监视器处于省电模式时，扬声器或耳机不发出声音。
省电功能
本监视器符合 VESA、ENERGY STAR（仅限 SDM-HX75）和 NUTEK 制定的省电原则。如果将监视器连接到计算机或与适用于模拟输入的 DPMS（显示电源管理标准）/ 适用于数字输入的 DMPM(DVI 数字监视器电源管理）兼容的视频显示卡，监视器将如下所示减少功率消耗。
SDM-HX75
| 电源模式 | 功率消耗 | (电源) | 指示灯 |
| 正常操作 | 50 W | (最大) 绿色 | |
| 休眠 * (深睡) | 1 W | (最大) 橙色 | |
| (电源) 关闭 | 1 W | (最大) 关闭 |
SDM-HX95
| 电源模式 | 功率消耗 | 1(电源) | 指示灯 |
| 正常操作 | 60 W (最大) | 绿色 | |
| 休眠 * (深睡) | 1 W (最大) | 橙色 | |
| 1(电源) 关闭 | 1 W (最大) | 关闭 |
*当计算机进入休眠模式，输入信号切断，并在屏幕上出现“没有输入信号”。5秒钟后，监视器进入省电模式。
**“深睡”是环境保护局所定义的省电模式。
设定模式 （图像 / 音频）（模式
如果反复按显示器右侧的按钮，则可以从游戏→电影→个人电脑→自动中间选择模式。
当选择 “自动” 时，监视器根据环境亮度自动调节屏幕亮度（自动亮度调整功能）。更多信息请参阅 “自动亮度调节功能（光感器）”。

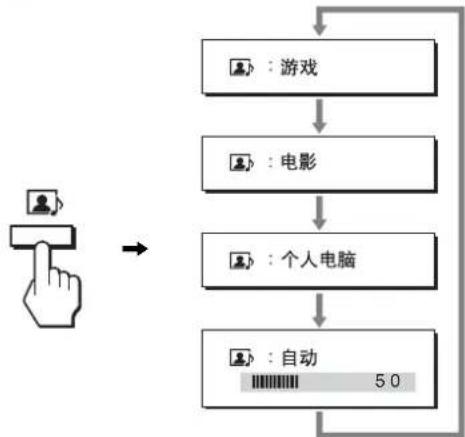

反复按按钮。
模式的默认设定为 “电影”。当您按一次按钮，则显示 “电影”（默认设定），而当您再按一次该按钮，则显示 “个人电脑”。
每次按钮，模式改变如下。
每个模式出现在屏幕上，并且模式发生改变。5 秒钟后菜单自动消失。
自动亮度调节功能 （光感器）
本显示器具有根据环境亮度自动调节屏幕亮度的功能。通过使用显示屏右侧的按钮或在图像 / 音频菜单中，将模式设定为 “自动”，则屏幕的亮度将设定至最适合的等级。屏幕亮度的默认设定为 “电影”。
此外当您用监视器右侧按钮将 模块设定为 “自动” 时，也将显示调节条。 您可以用 ↓/↑ 按钮调节此调节条。 屏幕亮度随着您设定的等级而改变。
自动图像质量调整功能 （仅用于模拟RGB 信号）
当监视器接收到输入信号时，它会自动调整图像位置和锐度 （相位 / 像素频率），确保屏幕上出现清晰的图像。
工厂预设模式
当监视器接收到输入信号时，它会自动将信号与存储在监视器存储器中的工厂预设模式之一相匹配，以便在屏幕中心提供高质量图像。如果输入信号与工厂预设模式相匹配，图像将以适当的默认调整自动出现在屏幕上。
如果输入信号不符合工厂预设模式
当接收到不符合工厂预设模式之一的输入信号时，本监视器的自动图像质量调整功能将启动，以确保（在以下监视器频率范围内）图像清晰地出现在屏幕上：
水平频率：28-80 kHz
垂直频率：48-75 Hz
因此当监视器第一次接收到不符合工厂预设模式之一的输入信号时，监视器可能要花比普通情况下更长的时间才能在屏幕上显示图像。此调整数据自动储存在内存中以备下次，当监视器接收到符合工厂预设模式之一的输入信号时，监视器将以相同的方式运行。
如果您手动调整相位、像素频率和图像位置
对于某些输入信号，本监视器的自动图像质量调整功能可能无法完全调整图像位置、相位和像素频率。如果这样，您可以手动设定（第16页）。如果您手动设定，调整数据将作为用户模式被储存，并在任何时候监视器接收到相同输入信号时自动调用。
故障排除
在与技术服务部门联系之前，请参考此部分。
屏幕信息
如果输入信号有误，屏幕上会出现下列信息之一。若要解决此问题，请参阅第22页“故障现象和排除方法”。
如果屏幕上出现 “超出范围”
此信息表示本监视器的规格不支持此输入信号。请检查以下项目。
有关屏幕信息的更多说明，请参阅第 22 页 “故障现象和排除方法”。
如果显示 “xxx.x kHz / xxx Hz”
此信息表示本监视器的规格不支持水平或垂直频率。
此图表示当前输入信号的水平和垂直频率。
此信息表示本监视器的规格不支持此分辨率（1280 × 1024 或更低）。
此信息表示没有信号经当前所选的连接器输入。
当输入检测开启 / 关闭 （第 17 页）设定为开启时，监视器将自动找到其他输入信号并改变输入。
此信息显示约 5 秒钟后，监视器将进入省电模式。
如果屏幕上出现 “未连接信号线”
此信息表示视频信号电缆与当前所选连接器已经断开。 当输入检测开启 / 关闭（第 17 页）设定为开启时，监视器将自动找到其他输入信号并改变输入。
如果问题是由所连接的计算机或其他设备引起的，请参照所连接计算机 / 设备的使用说明书。
| 现象 检查项目 | |
| 没有画面 | |
| 如果 ⏻(电源)指示灯不亮,或当 ⏻(电源)开关按下后 ⏻(电源)指示灯不亮, | ·检查电源线的连接是否正确。 |
| 如果屏幕上出现“未连接信号线”, | ·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第7页)。·检查视频输入连接器的针是否被弯曲或被挤入。·检查输入选择设定是否正确(第11页)。·连接了非附带的视频信号电缆。如果您连接了非附带的视频信号电缆,则屏幕上显示“未连接信号线”。这并不是故障。 |
| 如果屏幕上出现“没有输入信号”,或 ⏻(电源)指示灯为橙色, | ·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第7页)。·检查视频输入连接器的针是否被弯曲或被挤入。·检查输入选择设定是否正确(第11页)。■由所连接的计算机或其他设备引起的问题,不是由监视器引起的问题·计算机处于省电模式。试着按键盘上任意键或移动鼠标。·检查显示卡是否正确安装。·检查计算机电源是否打开 |
| 如果屏幕上出现“超出范围”(第21页), | ■由所连接的计算机或其他设备引起的问题,不是由监视器引起的问题·检查视频范围是否在监视器制定的范围内。如果用本监视器更换旧监视器,请重新连接旧监视器,并把计算机显示卡调整到如下范围内:水平频率:28-80 kHz(模拟RGB),28-64 kHz(数字RGB)垂直频率:48-75 Hz(模拟RGB),60 Hz(数字RGB)分辨率:1280×1024或更小s |
| 如果使用 Windows,·如果您用本监视器更换旧监视器,请重新连接旧监视器并进行以下操作。在Windows设备选择画面中,从“厂家”列表中选择“SONY”,从“型号”列表中选择SDM-HX75或SDM-HX95。若“SDM-HX75或SDM-HX95”未出现在“型号”列表中,请尝试使用“即插即用”。 | |
| 如果使用 Macintosh系统,·当连接 Macintosh计算机时,如有必要请使用适配器(不附带)。连接视频信号电缆之前,请将适配器连接到计算机。 | |
| 画面闪烁、跳动、振荡或被扰频。 | ·调整像素频率和相位(仅用于模拟RGB信号)(第16页)。·尝试将监视器电源插头插到另一个交流电源插座上,最好在不同线路上。■由所连接的计算机或其他设备引起的问题,不是由监视器引起的问题·查阅您的显示卡说明书以便正确地设定监视器。·确认本监视器是否支持图形模式(VESA Macintosh 19" Color 等等)和输入信号的频率。即使频率在适当范围内,但有些显示卡的同步脉冲可能太窄而不足于让监视器正确达成同步。·本监视器不处理隔行信号。设置为处理逐行信号。·调整计算机的刷新率(垂直频率),以便获得最佳画面(建议60 Hz)。 |
| 画面模糊。 | ·调节对比度和亮度(第13页,14页)。·调整锐度(第15页)。·调整像素频率和相位(仅用于模拟RGB信号)(第16页)。■由所连接的计算机或其他设备引起的问题,不是由监视器引起的问题·在计算机上将分辨率设定至1280×1024. |
| 画面出现重影。·请勿使用视频电缆延长线和/或视频转换开关盒。·检查所有插头是否牢固地插在各自的插口内。 | |
| 画面未居中或尺寸不当(仅用于模拟RGB信号)。 | ·调整像素频率和相位(第16页)。·调整图像位置(第17页)。请注意有些视频模式不充满屏幕的边缘。 |
| 画面太小。■由所连接的计算机或其他设备引起的问题,不是由监视器引起的问题·在计算机上将分辨率设定至1280×1024. | |
| 画面太暗。 | 调节背光(第13页)。调节亮度(第14页)。调整 GAMMA 菜单中的 GAMMA (第14页)。打开监视器后要经过几分钟显示器才会变亮。当模式设定为“自动”,在周围环境亮度较暗时,显示器亮度可能会变暗。(第13页,20页) |
| 可看到波纹或椭圆形图案(摩尔效应)。 | 调整像素频率和相位(仅用于模拟 RGB 信号)(第16页)。 |
| 色彩不均匀。 | 调整像素频率和相位(仅用于模拟 RGB 信号)(第16页)。 |
| 白色看起来不白。 | 调节色温(第14页)。 |
| 监视器按钮不起作用(屏幕上出现n)。 | 如果“菜单锁定”设定至“打开”,请将其设定至“关闭”(第18页)。 |
| 显示在菜单屏幕上的分辨率是错误的。 | 根据显示卡的设定,显示菜单屏幕上的分辨率可能与计算机上的设定不符。 |

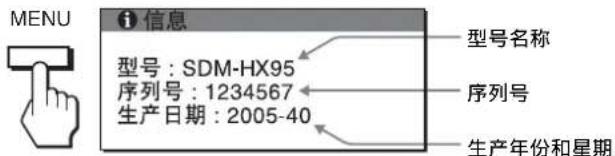

显示监视器信息
当监视器正在接收视频信号时，按住 MENU 按钮 5 秒钟以上，直至信息框出现。
再次按 MENU 按钮，信息框消失。
例如
- 型号名称：SDM-HX75 或 SDM-HX95
- 序列号
- 故障的详细说明
·购买日期 - 您的计算机和显示卡的名称和规格
- 输入信号种类 （模拟 RGB/ 数字 RGB）
规格
液晶显示器面板 面板种类：a-Si TFT 有效矩阵
音频输入 立体声袖珍插孔，0.5 Vrms
扬声器输出 3W × 2
耳机插孔 立体声袖珍插孔
电源规格 SDM-HX75
100-240 V, 50-60 Hz, 最大
1.0 A
SDM-HX95
100-240 V, 50-60 Hz, 最大
1.1 A
功率消耗 最大 50 W (SDM-HX75)
最大 60 W (SDM-HX95)
操作温度 5-35 ℃
尺寸（宽 / 高 / 深）
显示（垂直）：
SDM-HX75
大约 414 × 418.5 × 232 mm
(16^3/8 16^1/2 9^1/4 英寸)
SDM-HX95
大约 466.5 × 468 × 265 mm
(18^3/8 18^1/2 10^1/_2 英寸)
质量 SDM-HX75
大约 6.5 kg
SDM-HX95
大约 8.5 kg
即插即用 DDC2B
附件 请参阅第 7 页。
* 建议的水平和垂直计时条件
- 水平同步频宽比应该大于总水平计时的4.8%或0.8 μsec（取最大的一个）。
- 水平空白宽度应该大于 2.5 μsec。
- 垂直空白宽度应该大于 450 sec 。
设计和规格如有变动，恕不另行通知。
TFT LCD Color Computer Display
SDM-HX75
SDM-HX95
