BRUKSANVISNING FW-43BZ35J SONY

Innehållsförteckning

VIKTIGT MEDDELANDE....2

Säkerhetsinformation....2

Kopplingsschema....4

Fjärrkontroll och LCD-bildskärm .....7

Inställningar....8

Pro-läge....8

Rekommenderade inställningar .....9

Förlängd programvara ....13

Montera LCD-bildskärmen på

väggen 14

Felsökning....15

Specifikationer 15

Om manualer

Följande manualer medföljer denna

LCD-bildskärm. Spara manualerna för framtida referensbehov.

Startguide

- Installation och inställning av LCD-bildskärm.

Referensmaterial (denna manual) /

Säkerhetsdokumentation

- Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m.

Hjälp

Hitta mer felsökning och annan användbar information direkt från din LCD-bildskärm. Tryck på HELP på fjärrkontrollen för att visa en lista över ämnen.

Inställningsmenyer kan ändras utan förvarning.

VIKTIGT- Läs licensavtalet för slutanvändare av programvara, innan Sony-produkten används. Genom att använda produkten godkänner du licensavtalet för slutanvändare av programvara. Licensavtalet för programvaran mellan dig och Sony finns tillgängligt på Sonys webbplats (https://www.sony.net/tv-software-licenses/) eller på produktens skärm. Gå till [Inställningar] → [System] → [Om] → [Juridisk information] → [Meddelanden och licenser].

Obs!

• Innan du använder LCD-bildskärmen ska du läsa "Säkerhetsinformation".
• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.
• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på LCD-bildskärmens eller förpackningens baksida.

För modeller med medföljande nätadapter:

Etiketter för nätadapterns modellnr och serienr sitter på nätadapterns undersida.

VIKTIGT MEDDELANDE

Meddelande för radioutrustning

Härmed försäkrar Sony Corporation att denna typ av radioutrustning FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J1, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu

För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

5150 - 5350 MHz-bandet är begränsat till inomhusanvändning endast.

Säkerhetsinformation

Installation

Installera och använd LCD-bildskärmen enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• LCD-bildskärmen bör placeras nära ett lätt åtkomligt eluttag

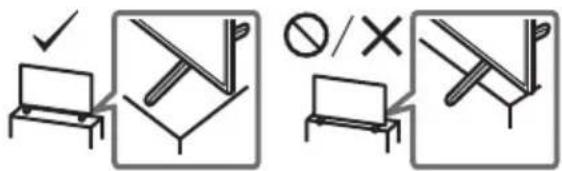

• Placera LCD-bildskärmen på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
• Placera LCD-bildskärmen på en plats där den inte kan dras, tryckas eller vältas omkull.

- Montera LCD-bildskärmen så att LCD-bildskärmens bordsstativ inte skjuter ut från skärmbänken (medföljer ej). Om bordsstativet skjuter ut från skärmbänken, kan det hända att LCD-bildskärmen välter, faller i golvet och orsakar personskada eller skada på LCD-bildskärmen.

• Lossa alla kablar från LCD-bildskärmen innan du transporterar den.
• Det krävs två eller fler personer (fyra eller fler personer för FW-100BZ40J) för att bära en stor LCD-bildskärm.

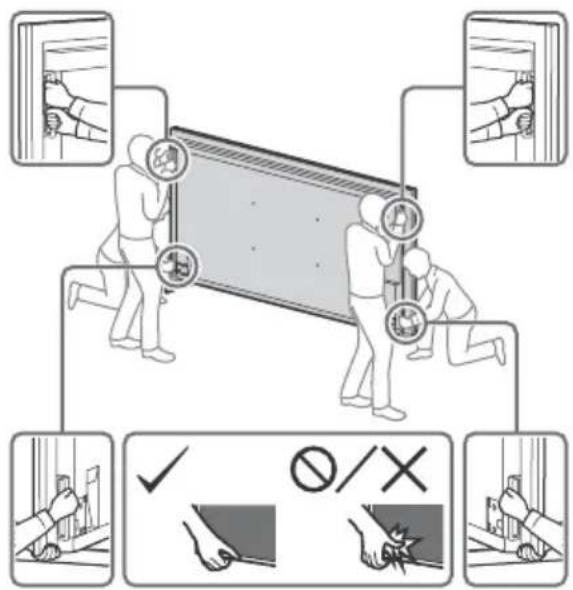

• När LCD-bildskärmen ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.
• När du lyfter eller flyttar LCD-bildskärmen ska du hålla den ordentligt i undersidan.

FW-100BZ40J

• Se till att LCD-bildskärmen inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in LCD-bildskärmen för reparation eller om du flyttar.

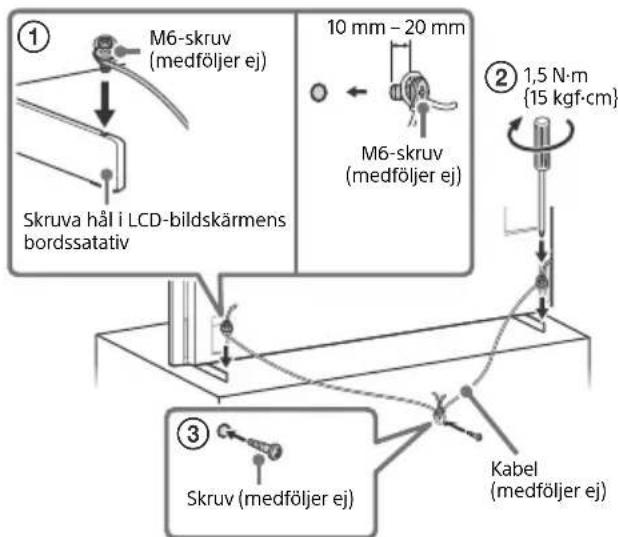

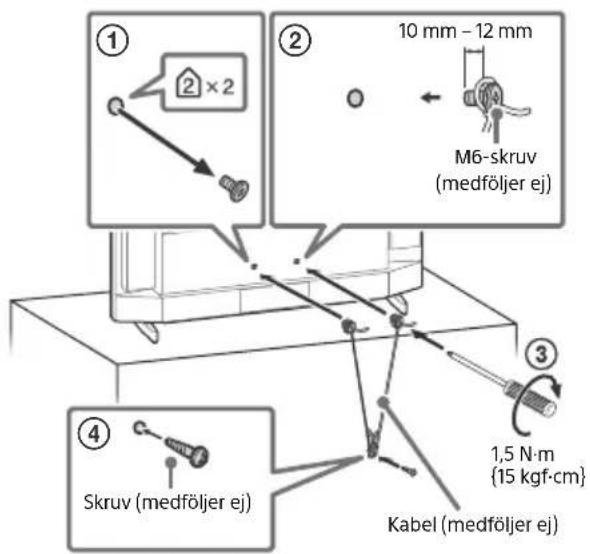

Förebyggande av fall

FW-100BZ40J

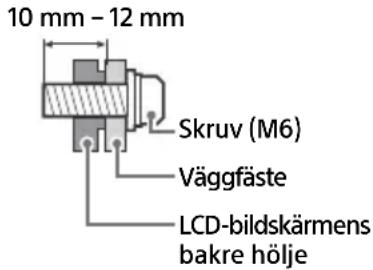

M6-skruv (medföljer ej) 10 mm - 20 mm Skruva hål i LCD-bildskärmens bordssatativ M6-skruv (medföljer ej) 1,5 N·m {15 kgf·cm} Kabel (medföljer ej)

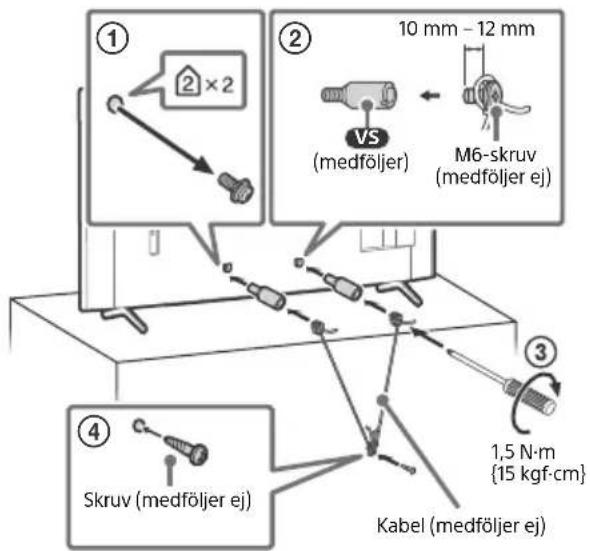

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

① ② ×2 10 mm - 12 mm VS (medföljer) M6-skruv (medföljer ej) ③ 1,5 N·m {15 kgf·cm} ④ Skruv (medföljer ej) Kabel (medföljer ej)

FW-32BZ30J

① ② ×2 10 mm - 12 mm M6-skruv (medföljer ej) ③ 1,5 N·m {15 kgf·cm} ④ Skruv (medföljer ej) Kabel (medföljer ej)

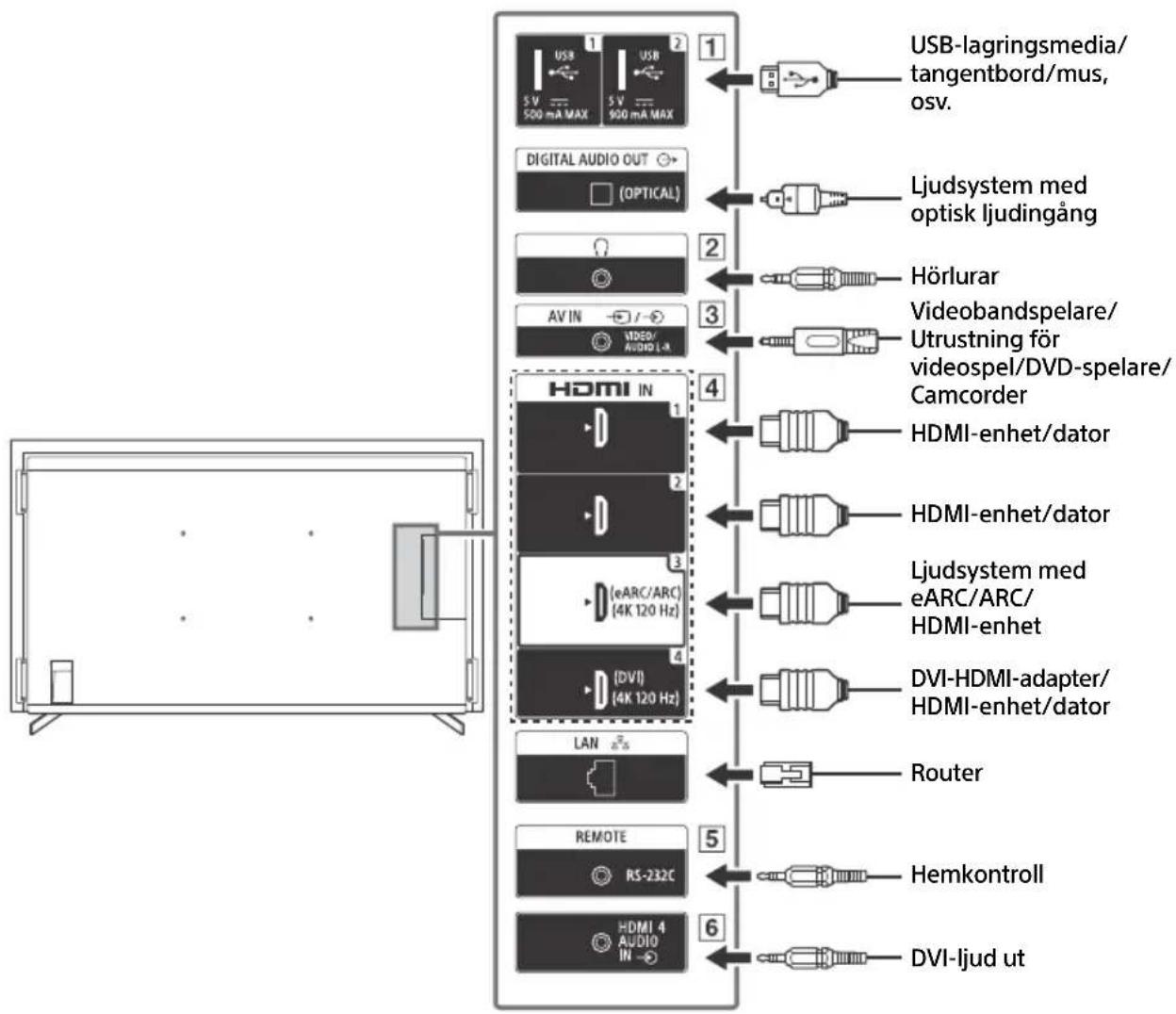

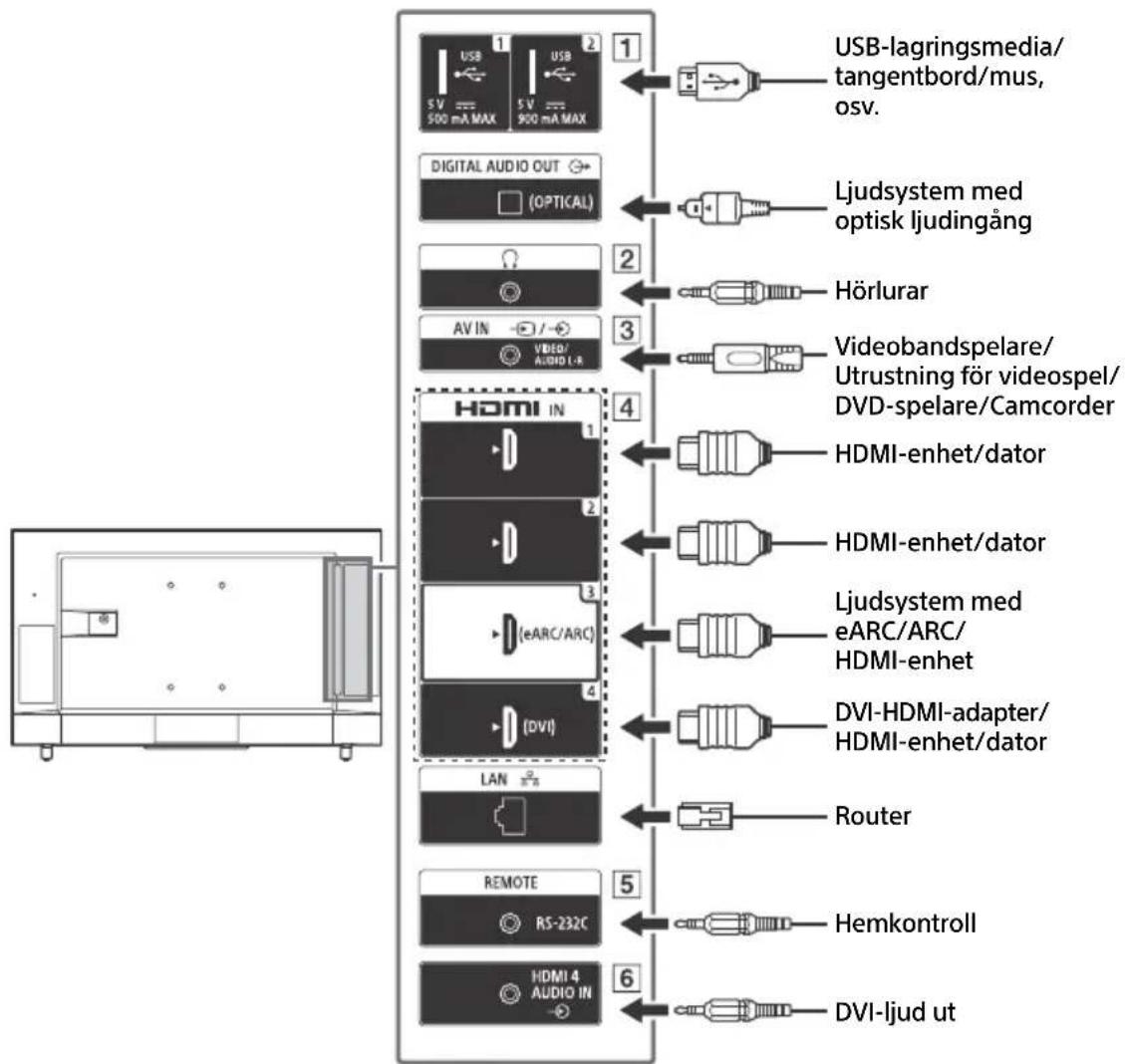

Kopplingsschema

Obs!

- Terminaler och etiketter kan variera beroende på region/land/LCD-bildskärmsmodell.

FW-100BZ40J / 50BZ35J / 43BZ35J

1 USB 1, USB 2

- Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.

2 Ⓝ (Hörlurar)

- Stöder endast 3-poligt stereominiuttag. - Det går inte att mata ut ljud både från hörlurarna och LCD-bildskärmens högtalare samtidigt.

3 AVIN

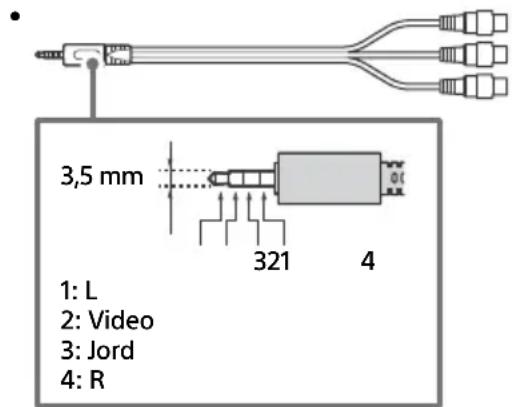

- För en kompositanslutning, använd en analog förlängningskabel (medföljer ej).

3,5 mm 1: L 2: Video 3: Jord 4: R

4 HDMI IN 1/2/3/4

- HDMI-gränssnitt kan överföra digital video och digitalt ljud genom en enstaka kabel. - Om enheten har ett DVI-uttag, anslut den till HDMI IN 4 via ett DVI-HDMI-adapterns gränssnitt (medföljer ej) och anslut enhetens ljudutgång till HDMI 4 AUDIO IN.

- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Anslut ditt ljudsystem till HDMI IN 3 för att sända LCD-bildskärmens ljud till ditt ljudsystem. Ett ljudsystem som stöder HDMI eARC/ARC kan sända video till LCD-bildskärmen, och ta emot ljud från LCD-bildskärmen via samma HDMI-kabel. Om ditt ljudsystem inte stöder HDMI eARC/ARC är en ytterligare anslutning med DIGITAL AUDIO OUT (OPTICAL) nödvändig.

- Använd HDMI-kabeln med Ethernet för att ansluta ljudsystem med eARC.

5 REMOTE RS-232C

- Terminal för seriell kommunikation. För närmare detaljer, se "Kontrollfunktioner".

6 HDMI 4 AUDIO IN

- Om enheten har ett DVI-uttag, anslut den till HDMI IN 4 via ett DVI-HDMI-adapterns gränssnitt (medföljer ej) och anslut enhetens ljudutgång till HDMI 4 AUDIO IN.

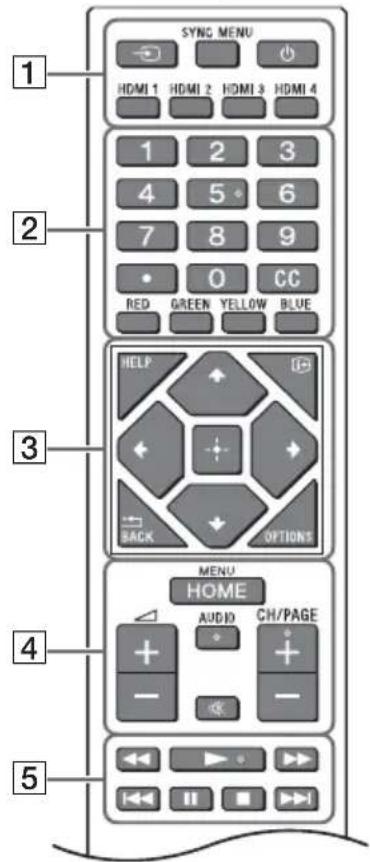

Fjärrkontroll och LCD-bildskärm

Fjärrkontrollens form, layout, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/ LCD-bildskärmsmodell/ LCD-bildskärmsinställningar.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Ingångsväljare): Visa och välj ingångskällan, osv.

SYNC MENU: Visa BRAVIA Sync-menyn.

(Ström)

HDMI 1/2/3/4

2 Sifferknappar

(punkt)

cc

Färgknappar

3 HELP: Visa Hjälpmenyn.

i+ (Skärm): Visa information.

/BACK

OPTIONS: Visar en lista över funktioner som kan användas vid den tiden.

//// (Navigerings-D-Pad):

Menynavigering och -val på skärmen.

4 HOME/MENU

$$ \triangle + / - (\text { Volym }) $$

AUDIO: Välj ljud för flerspråkig källa eller dubbelt ljud (beroende på programkälla).

* Genom att hålla (Ljudlöst) intryckt nås en åtkomlighetsgenväg.

Inställningar

Pro-läge

I [Pro-läge] kan du använda olika praktiska funktioner för professionell användning. Här presenterar vi hur man byter till [Pro-läge] och typiska funktioner i [Pro-läge].

Pro-läge

Normalt läge: Det är standardläget. [Pro-läge]sfunktionerna är inte tillgängliga i det här läget.

Pro-inställningar läge: Med det här läget kan du ställa in olika inställningar för funktionerna i [Pro-läge].

Pro-läge: Detta är driftsläget för professionell användning där du kan använda funktionerna i [Pro-läge].

Byta läge

När LCD-bildskärm är i normalt läge och Pro inställningsläge

- Gå till [Home (Meny)] → [Appar] → [Pro-läge verktyg], välj sedan det läge som du vill ändra.

När LCD-bildskärm är i Pro-läge

- Tryck på aktiveringsknapparna som beskrivs nedan på fjärrkontrollen i ordning inom ett intervall på en sekund.

Efter omstart av bildskärmen ändras läget till [Pro-inställningar läge].

Aktiveringsnyckel: i+ (Skärm) / ☑ (Ljudlöst) / ∠ +/− (Volym +) / HOME/MENU

*Ursprungligen kan du inte ändra läget från [Pro-läge verktyg] i [Pro-läge]. Om du vill ändra läget från [Pro-läge verktyg], gå till [Pro-inställningar] → [Funktionsbegränsningar] → [Appar] och ändra [Pro-läge verktyg] till [Aktivera] i [Pro-inställningar läge].

Introduktion av Pro-lägesfunktioner

I [Pro-läge] kan du använda olika praktiska funktioner. Typiska funktioner i [Pro-läge] presenteras nedan.

— Inställning av bildskärm-funktionen när du slår på strömmen

Du kan ställa in bildskärmens funktion när du kopplar ur nätsladden och sätter i den igen.

— Optimerad visning av PC-ingångsskärmen

Skärmen visar PC-ingångsskärmen med optimal storlek enligt PC-format.

- Strömförsörjningskontroll och automatisk ingångskoppling genom HDMI-signaldetektering

Om du sätter på bildskärmen när HDMI-enheten är ansluten kan du automatiskt byta till den anslutna HDMI-ingången.

- Inställningar på visningsmenyn när du trycker på HOME/MENU-knappen

Du kan välja menyn som visas när du trycker på HOME/MENU knappen på fjärrkontrollen.

- Initial ingångskällas beteckning vid start av bildskärmen

Du kan ange den ursprungliga ingångskällan när du startar bildskärmen.

— Pro-läge lås

Du kan skydda inställningarna för [Pro-läge] genom att använda en PIN.

- Initial/maximal volyminställning

Du kan ställa in skärmens initiala och maximala volym.

— Begränsning av bildskärmsoperationen på fjärrkontrollen

Du kan begränsa bildskärmsoperationen med fjärrkontrollen.

— Begränsning av externa ingångar

Du kan begränsa användningen av externa ingångar.

— Begränsning av användningen av applikationer

Du kan begränsa användningen av bildskärmsapplikationer.

Så här ställer du in Pro-lägesfunktionerna

Gå till [Home (Meny)] → [Inställningar] → [Pro-inställningar] när bildskärmen är i [Pro-inställningar läge].*

*Varierar beroende på versionen av operativsystemet.

Rekommenderade inställningar

Det här avsnittet introducerar rekommenderade inställningar när du använder LCD-bildskärm för professionell användning.

Inställning av ECO-funktioner

1 Gå till [Inställningar] → [System] → [Ström och energi].

- Ställ in [Vilande TV-avstängning] till [Av].

Inställning av IP-funktioner

2 Gå till [Inställningar] → [Nätverk och internet] → [Hemmanätverksinställningar] → [IP-kontroll].

- Ställ in [Autentisering] till [Normal och i förväg delad nyckel].

- Ställ in [Enkel IP-kontroll] till [På].

Automatisk hämtning av programvara

3 Gå till [Inställningar] → [System] → [Om] → [Systemprogramuppdatering].

- Ställ in [Kontrollera automatiskt för uppdatering] till [Av].

Bildinställningar

4 Gå till [Inställningar] → [Visning och ljud] → [Bild].

•Ställ in [Ljussensor] till [Av].

•Välj [Bildinställning] enligt användningen.

[Dagsljus]: När du använder den digitala skyltdisplayen

[Personlig]: När du visar originalbilden som den är

[Grafik]: Vid visning av PC-skärmen

Kontrollfunktioner

RS-232C

Du kan styra LCD-bildskärm från en extern tjänst via RS-232C. RS-232C-anslutningen förklaras kortfattat på denna sida.

Gränssnitt

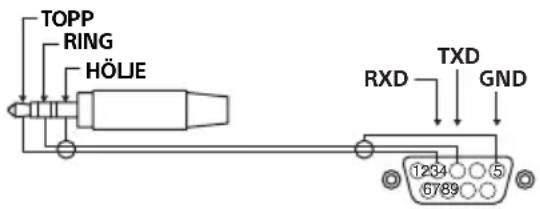

Upprätta RS-232C-anslutningen till LCD-bildskärm med hjälp av en 3,5 mm stereo-minikontakt.

3,5 mm stereo mini-kontakt

TOPP RING HÖLJE RXD TXD GND 1234 5 6789

TOPP: Bildskärm → kontroller

RING: Kontroller → Bildskärm

Anslutningsinställningar

När du etablerar RS-232C-anslutningen, genomför anslutningsinställningarna enligt nedan.

Baudhastighet 9600 bps

Data 8 bit

Paritet Ingen

Start bit 1 bit

Stopp bit 1 bit

Flödeskontroll Ingen

Data format

Vi presenterar dataformatet för RS-232C-kommunikation nedan.

(a) Begäranden från kontrollern till bildskärmen

Nej. Föremål Värde
1	Rubrik	0x8C	: Kontroll
2	Kategori	0x00	(bestämd)
3	Funktion	0xXX
4	Längd	0xXX	(=Data X+1 bit)
5	Data 1	0xXX
:	:	0xXX
:	:	0xXX
X+4	Data X	0xXX
X+5	Kontrollera summa	0xXX

(b) Svar från bildskärmen till kontrollern

Nej. Föremål Värde
1 Rubrik 0x70 Svar
2 Svar 0x00 Avslutad (Normalt slut)
	0x01 : Begränsa över(Abnormalt slut-överstiger max.värde)
	0x02 : Begränsa över(Abnormalt slut-överstiger min.värde)
	0x03 : Kommando avbrutet (abnormalt slut)
	0x04 : Parse-fel (dataformatfel)
3 Kontrollera summa 0xXX

Kommando exempel

Exempel på RS-232C kommunikationskommando beskrivs nedan.

Kontroll	Rubrik	Kategori	Funktion	Längd	Data 1	Data X	Kontrollsumma
Ström på/av	0x8C	0x00	0x00	0x02	0x00 (av)	-	0x8E
					0x01 (på)	-	0x8F
HDMIingångsval	0x8C	0x00	0x02	0x03	0x04(HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

För mer information om RS-232C, vänligen kontakta din försäljningsrepresentant.

IP

Du kan styra bildskärmen via IP från en HTML5 / Android-applikation på LCD-bildskärm eller på den externa enheten. Du kan hantera och övervaka information om ingång/ström, starta och avsluta applikationer, styra bildskärmen som genom att t.ex. styra ingångskälla och volym. Du kan också begränsa kommandon med autentiseringsfunktionen.

IP-protokoll som stöds

Protokollnamn	Lager	Format	Autentisering	Förklaring
REST API	HTTP	JSON-RPC	Ja	APIs vars syfte är enhetskontroll.
IRCC-IP	HTTP	SOAP	Ja	Infraröd Kompatibel kontroll över internetprotokoll.Tekniken och formaten för att överföra fjärrkontrollkommandon via Internet.
Enkel IP-kontroll	TCP	Byte stream	Ej tillgängligt	Endast typiska funktioner stöds.

LCD-bildskärm inställningar

När du använder [IP-kontroll] ställer du in bildskärmen först enligt följande.

Gå till [Inställningar] → [Nätverk och internet] → [Hemmanätverksinställningar] → [IP-kontroll].

För REST API och IRCC-IP,

• Välj [Autentisering].
- Ställ in [I förväg delad nyckel] om det behövs.
För enkel IP-kontroll,
- Aktivera [Enkel IP-kontroll].

Exempel på HTTP-förfrågan och svar för REST-API

Här är exemplet på en förfrågan och ett svar på att förvärva strömstatus till LCD-bildskärm (IP-adress: 192.168.0.1 För-delad nyckel "1234").

URL

För mer information om [IP-kontroll], vänligen kontakta din försäljningsrepresentant.

Appendix

Förlängd programvara

Du kan använda LCD-bildskärm mer bekvämt med hjälp av utökad programvara. Den här sidan introducerar ett exempel på utökad programvara.

För mer information, vänligen kontakta din försäljningsrepresentant.

Programvara för kontorsskärmar

Tillhandahåller praktiska funktioner för att använda bildskärmen som en kontorsskärm ansluten till en dator i ett konferensrum eller liknande.

Funktions-exempel:

• Strömhantering/övervakningsfunktioner för strömförsörjning.
• White board funktion.
• Presentationstimer.
• Du kan ändra ingångar eller slå på/av strömmen utan fjärrkontrollen.

Programvara för digital skyltning

När du använder bildskärmen som en digital skylt-display, tillhandahåller mjukvaran praktiska funktioner.

Funktions-exempel:

• Digital skyltnings distributionshanterings-funktion till flera bildskärmar via nätverket.
• Enkel skyltnings-uppspelning fungerar med USB-minne.
• Innehålls- och spellista hanteringsfunktion.
• Flexibel leveransschema inställning efter tid och dag i veckan.

Montera LCD-bildskärmen på väggen

Använda Väggfästet (tillval) (SU-WL850 eller SU-WL450)\* (medföljer ej)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera LCD-bildskärmen, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Installationsinformation för väggfäste

För instruktioner om installation av Väggfäste, se installationsinformationen (Väggfäste) på produktsidan för din LCD-bildskärmsmodell. https://www.sony.eu/support

• Följ instruktionsguiden som levereras med Väggfästet för din modell. Tillräcklig expertis krävs för att installera denna LCD-bildskärm, speciellt för att fastställa väggens styrka när det gäller att hålla upp LCD-bildskärmens vikt.
• Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.
• Endast en behörig servicetekniker bör utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:

—Väggfäste SU-WL850

—Väggfäste SU-WL450

- Använd de skruvar som levererades med Väggfästet när Väggfästet monteras på LCD-bildskärmen. De medföljande skruvarna är utformade enligt bilden mätt från Väggfästets kontaktyta.

Skruvarnas diameter och längd varierar beroende på Väggfästets modell. Användning av andra skruvar kan skada LCD-bildskärmen internt eller medföra att den faller ned.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Skruv (M6) Väggfäste VS

FW-32BZ30J

10 mm - 12 mm Skruv (M6) Väggfäste LCD-bildskärmens bakre hölje

• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn.
  * Endast för begränsad region/land/modell.

Använda Väggfästet (tillval) (förutom SU-WL850 eller SU-WL450) (medföljer ej)

I bruksanvisningen för denna LCD-bildskärm ges endast stegen för att förbereda

LCD-bildskärmen för vägginstallation innan den installeras på väggen.

Din LCD-bildskärm kan monteras på en vägg med ett passande väggfäste (medföljer ej). Om bordsstativet är fastsatt på LCD-bildskärmen kan det krävas att bordsstativet tas loss från LCD-bildskärmen.

Förbered LCD-bildskärmen för Väggfästet innan kablarna ansluts.

Sony rekommenderar av säkerhetsskäl och för att skydda produkten, att installationen av din LCD-bildskärm på väggen utförs av kunniga personer. Försök inte installera den själv.

- Följ instruktionsguiden som levereras med Väggfästet för din modell. Tillräcklig expertis krävs för att installera denna LCD-bildskärm, speciellt för att fastställa väggens styrka när det gäller att hålla upp LCD-bildskärmens vikt.

• Skruvarna för installationen av väggfästet på LCD-bildskärmen medföljer ej.
• Längden på skruven för väggfästet varierar beroende på väggfästets tjocklek. Se bilden nedan.

FW-100BZ40J

12 mm - 30 mm Skruv (M8) Väggfäste LCD-bildskärmens bakre hölje

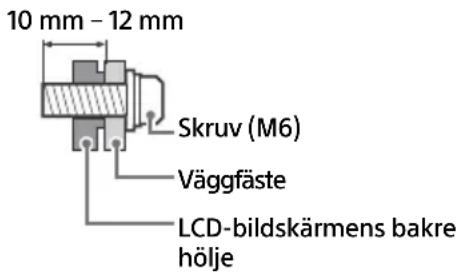

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Skruv (M6) Väggfäste VS

FW-32BZ30J

10 mm - 12 mm Skruv (M6) Väggfäste LCD-bildskärmens bakre hölje

Felsökning

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, LCD-bildskärmen reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om LCD-bildskärmen genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. LCD-bildskärmen startar om. Om LCD-bildskärmen inte återställs, försök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på LCD-bildskärmen och släpp den sedan. Vänta i två minuter och anslut sedan strömsladden.
Eller tryck på strömbrytarknappen på LCD-bildskärmen i ungefär 40 sekunder tills LCD-bildskärmen stängs av.

2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen.

3 Anslut din LCD-bildskärm till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din LCD-bildskärm uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar.

När du ansluter LCD-bildskärmen till elnätet är det kanske inte möjligt att slå på LCD-bildskärmen under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller LCD-bildskärmen.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Fjärrkontrollen fungerar inte.

- Byt ut batterierna.

Specifikationer

System

Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning

Ljudutgång:

FW-32BZ30J: 5 W + 5 W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

Uttag för ingångar/utgångar

→/→ AV IN

Video/Ljudingång (Mini Jack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video (Endast FW-100BZ40J / 50BZ35J /

43BZ35J):

4096 × 2160p (50, 60 Hz) ^12 , 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

7,1-kanals linjär PCM: 32/44,1/48 kHz

16-bitars, Dolby Digital, Dolby Digital Plus,

DTS, Dolby TrueHD, DTS-HD MA, Dolby

Atmos, DTS:X Master Audio

Förutom eARC-läge

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24-bitars, Dolby

Audio, Dolby Atmos, DTS

7,1-kanals linjär PCM: 32/44,1/48 kHz

16-bitars, Dolby Digital, Dolby Digital Plus,

DTS, Dolby TrueHD, DTS-HD MA, Dolby

Atmos, DTS:X Master Audio

I ARC-läge

Tvåkanalig linjär PCM: 48 kHz 16-bitars,

Dolby Audio, Dolby Atmos, DTS

Digitalt optiskt kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, DTS)

HDMI 4 AUDIO IN

Analog ljudingång (stereominiuttag)

Ω (Stereominiuttag)

Hörlurar

1,2

USB-port 1 har stöd för High Speed USB (USB 2.0)

USB-port 2 har stöd för Super Speed USB

(USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika.

Kommunikationshastighet och -kvalitet garanteras inte.)

- C+ 19.5 V (Endast FW-32BZ30J)

Nätadapter ingång

REMOTE

RS-232C, miniuttag

Detta uttag är till för att ta emot den externa

kontrollsignalen.

Ström, informationsblad och annat

Strömförsörjning

förutom modell med medföljande nätadapter 220 V – 240 V växelström (AC), 50 Hz endast modeller med medföljande nätadapter 19,5 V DC med nätadapter

Gradering: Ingång 220 V – 240 V växelström (AC), 50 Hz

Energieffektivitetsklass ^5

FW-100BZ40J: A+

FW-75BZ30J: A

FW-65BZ30J: A

FW-55BZ30J: B

FW-50BZ35J: A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J: A

FW-32BZ30J: B

Skärmstorlek (diagonalt uppmätt) (Ca.)

FW-100BZ40J: 252,8 cm / 100 tum

FW-75BZ30J: 189,3 cm / 75 tum

FW-65BZ30J: 163,9 cm / 65 tum

FW-55BZ30J1: 138,8 cm / 55 tum

FW-55BZ30J: 138,8 cm / 55 tum

FW-50BZ35J: 125,7 cm / 50 tum

FW-50BZ30J: 125,7 cm / 50 tum

Energiförbrukning ^*5

I [Standard]-läge

FW-100BZ40J: 215 W

FW-75BZ30J: 187 W

FW-65BZ30J: 145 W

FW-55BZ30J: 123 W

FW-50BZ35J: 95 W

FW-50BZ30J: 97 W

FW-43BZ35J: 76 W

FW-43BZ30J: 64 W

FW-32BZ30J: 54 W

Årlig energiförbrukning ^56

FW-100BZ40J: 298 kWh per år

FW-50BZ30J: 135 kWh per år

FW-32BZ30J: 75 kWh per år

Energiförbrukning i standbyläge ^578

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J: 0,50 W (25 W i

programvaruuppdateringsläge/

EPG-uppdateringsläge)

FW-32BZ30J: 0,50 W (10 W i

programvaruuppdateringsläge/

EPG-uppdateringsläge)

Bildskärmsupplösning (horisontellt × vertikalt) (pixlar)

3840 × 2160

Uteffekt

500 mA (för USB 1), 900 mA (för USB 2)

Mått (Ca.) (b × h × d) (cm)

med bordsstativ

Standardposition:

FW-100BZ40J: 226,0 × 134,6 × 47,5

FW-75BZ30J: 168,6 × 104,5 × 41,0

FW-65BZ30J: 146,2 × 91,2 × 33,8

FW-55BZ30J1: 124,3 × 78,7 × 33,8

FW-55BZ30J: 124,3 × 78,7 × 33,8

FW-50BZ35J: 111,9 × 71,5 × 28,6

FW-50BZ30J: 112,6 × 71,8 × 28,6

FW-43BZ35J: 96,4 × 62,8 × 28,6

FW-43BZ30J: 97,2 × 63,2 × 28,6

FW-32BZ30J: 72,6 × 45,4 × 17,2

Inskränkt position:

FW-75BZ30J: 168,6 × 104,5 × 41,0

FW-65BZ30J: 146,2 × 91,2 × 33,8

FW-55BZ30J1: 124,3 × 78,7 × 33,8

FW-55BZ30J: 124,3 × 78,7 × 33,8

utan bordsstativ

FW-100BZ40J: 226,0 × 129,7 × 9,8

FW-75BZ30J: 168,6 × 96,9 × 7,2

FW-65BZ30J: 146,2 × 84,2 × 7,1

FW-55BZ30J1: 124,3 × 72,1 × 7,1

FW-55BZ30J: 124,3 × 71,9 × 7,1

FW-50BZ35J: 111,9 × 64,9 × 7,0

FW-50BZ30J: 112,6 × 65,3 × 7,0

FW-43BZ35J: 96,4 × 56,3 × 6,9

FW-43BZ30J: 97,2 × 56,7 × 7,0

FW-32BZ30J: 72,6 × 43,0 × 7,6

Stativets bredd (Ca.) (cm)

Standardposition:

FW-100BZ40J: 190,1

FW-75BZ30J: 133,0

FW-65BZ30J: 113,0

FW-55BZ30J1 / 55BZ30J: 98,3

FW-50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J:66,5

FW-32BZ30J: 60,6

Inskränkt position:

FW-75BZ30J: 55,9

FW-65BZ30J: 47,8

FW-55BZ30J1 / 55BZ30J: 45,8

Vikt (Ca.) (kg)

med bordsstativ

FW-100BZ40J: 92,6

FW-75BZ30J: 32,9

FW-65BZ30J: 22,5

FW-55BZ30J1 / 55BZ30J: 16,6

FW-50BZ35J: 13,3

FW-50BZ30J: 12,9

FW-43BZ35J: 10,7

FW-43BZ30J: 10,5

FW-32BZ30J: 7,7

utan bordsstativ

FW-100BZ40J: 88,9

FW-75BZ30J: 31,6

FW-65BZ30J: 21,6

FW-55BZ30J1 / 55BZ30J: 15,7

FW-50BZ35J: 12,7

FW-50BZ30J: 12,3

FW-43BZ35J: 10,2

FW-43BZ30J: 10

FW-32BZ30J: 7,5

Övrigt

Valfritt tillbehör

Väggfäste: SU-WL850 (Endast FW-75BZ30J /

65BZ30J / 55BZ30J1 / 55BZ30J)

Väggfäste: SU-WL450 (förutom FW-100BZ40J)

Kamera och mikrofonenhet: FWA-CE100

Användningstemperatur: 0 °C – 40 °C

Luftfuktighet vid användning: 10 % – 80 % relativ luftfuktighet (icke-kondenserande)

*1 Om 4096 × 2160p matas in och [Bredbildsläge] är inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2].

*2 Se menyn på skärmen för att ställa in [HDMI-signalformat].

*3 Endast HDMI IN 3 & 4. Använd HDMI-kabel med ultrahög hastighet för att ansluta.

*4 Anslut ditt ljudsystem till HDMI IN 3 för att sända LCDbildskärmens ljud till ditt ljudsystem.

*5 Denna information gäller EU och andra länder vars relevanta förordning är baserad på EU:s förordning för energimärkning.

*6 Energiförbrukning i kWh per år, baseras på LCD-bildskärmens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur LCD-bildskärmen används.

*7 Speciferad standby-effekt uppnås när LCDbildskärmen har avslutat nödvändiga interna processor.

*8 Effektförbrukningen i standbyläge ökar när din LCDbildskärm är ansluten till nätverket.

Obs!

• Tillgången till valfria tillbehör beror på land/region/LCD-bildskärmsmodell/lager.
• Design och specifikationer kan ändras utan förvarning.
• En del av instruktionerna på skärmen kanske inte gäller för din LCD-bildskärmsmodell.
• Informationsbladet i denna manual är för KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013.

Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI- logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories Licensing Corporation. Tillverkad på licens från Dolby Laboratories. Sekretessbelagda, icke publicerade arbeten. Copyright © 1992-2020 Dolby Laboratories. Med ensamrätt.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. All rights reserved.
• Google och Android är varumärken som tillhör Google LLC.
• Wi-Fi ^ , Wi-Fi Alliance ^ och Wi-Fi Direct ^ är registrerade varumärken som tillhör Wi-Fi Alliance.

• Wi-Fi CERTIFIED™ -logon är ett certifikationsmärke som tillhör Wi-Fi Alliance.

• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, Digital Surround, och DTS-logotypen är registrerade varumärken eller varumärken som tillhör DTS, Inc. i USA och andra länder. © 2020 DTS, Inc. MED ENSAMRÄTT.

• Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare.
• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.
• Omfattas av ett eller fler av de HEVC-patentkrav som finns förtecknade på patentlist.accessadvance.com.
• Alla andra varumärken tillhör sina respektive ägare.

Produktregistreringsnummer (KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

* Modellidentifierare följt av "/1" anger ett nytt produktregistreringsnummer i EPREL-databasen i enlighet med Nivå 2-kraven som trädde i kraft i mars 2023. Se energietiketten för produkten för att bekräfta vilken modellidentifierare som motsvarar din enhet.

Indholdsfortegnelse

VIGTIG BESKED 2

Årligt energiforbrug ^*5*6

FW-100BZ40J: 298 kWh pr. år

FW-75BZ30J: 259 kWh pr. år

— Innstilling av monitordrift när AC-strømmen slås på

- Innstillinger for visning av menyen när HOME/MENU-knappen trykkes

Du kan velge den viste menyen ved å trykke HOME/MENU-knappen på fjernkontrollen.

FW-50BZ30J: 135 kWh per år

FW-32BZ30J: 75 kWh per år

Strømforbruk i hvilemodus\*5\*7\*8

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J: 0,50 W (25 W i programvare-/

Veggmonteringsbrakett: SU-WL850 (kun

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J)

Veggmonteringsbrakett: SU-WL450 (Gjelder ikke FW-100BZ40J)

UÇ: Monitör → Kontrolör

HALKA: Kontrolör→ Monitör

Bağlantı ayarları
