GEBRUIKSAANWIJZING FW-43BZ35J SONY

Veiligheidsinformatie ..... 2

Aansluitschema ....4

Afstandsbediening en

LCD-monitor....7

Instellingen....8

Pro-modus 8

Aanbevolen instellingen 9

Besturingsfuncties .....10

RS-232C....10

IP 11

Bijlage 13

Aanvullende software ..... 13

De LCD-monitor op de wand

installeren....14

Problemen oplossen .... 15

Deze LCD-monitor wordt met de volgende handleidingen geleverd. Bewaar de handleidingen voor toekomstig gebruik.

Installatiehandleiding

• Installatie en instelling van de LCD-monitor.

Referentiegids (deze handleiding) / Veiligheidsdocumentatie

- Veiligheidsinformatie, afstandsbediening, problemen oplossen, wandmontage-installatie, specificatie, enz.

Help

U kunt meer informatie over probleemoplossing en andere handige tips direct op uw LCD-monitor vinden. Druk op de afstandsbediening op HELP voor een lijst van onderwerpen.

De instellingsmenu's kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BELANGRIJK - lees de softwarelicentieovereenkomst voor eindgebruikers voordat u uw Sony-product gaat gebruiken.

Gebruik maken van dit product geeft aan dat u de softwarelicentieovereenkomst voor eindgebruikers accepteert. De softwarelicentieovereenkomst tussen u en Sony is online beschikbaar op de Sony-website (https://www.sony.net/tv-software-licenses/) of op uw productscherm. Ga naar [Instellingen] → [Systeem] → [Over] → [Juridische informatie] → [Opmerkingen en licenties].

Opmerkingen

• Lees voor het bedienen van de LCD-monitor de "Veiligheidsinformatie".
• Lees de meegeleverde documentatie voor extra veiligheidsinformatie.
• De afbeeldingen en illustraties die in de installatiehandleiding en de handleiding worden gebruikt, gelden uitsluitend als referentie en kunnen van het actuele product afwijken.

Locatie van het identificatielabel

Het label met het modelnummer, de productiedatum (jaar/maand) en de voedingsklasse bevinden zich op de achterzijde van de LCD-monitor of de verpakking.

Voor modellen met een bijgeleverde voedingsadapter: De labels van het modelnummer en serienummer van de voedingsadapter staan op de van de voedingsadapter.

BELANGRIJK BERICHT

Opmerking voor radioapparatuur

Hierbij verklaart Sony Corporation dat de types radioapparatuur FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J conform zijn met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://compliance.sony.eu

Voor deze radioapparatuur gelden in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME en Kosovo de volgende beperkingen op het in gebruik nemen of op de voorschriften voor toestemming tot het gebruik : de 5150 - 5350 MHz-band mag uitsluitend binnen worden gebruikt.

Veiligheidsinformatie

Installatie/configuratie

Installeer en gebruik de LCD-monitor volgens de instructies hieronder zodat het risico van brand, elektrische schok, schade en/of letsel wordt voorkomen.

Installatie

• De LCD-monitor moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.

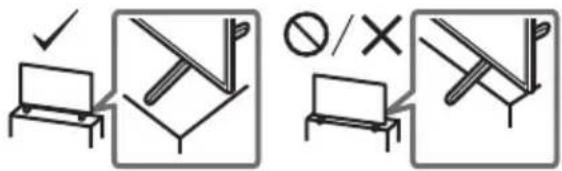

• Plaats de LCD-monitor op een stabiel, horizontaal oppervlak zodat de monitor niet kan vallen en geen persoonlijk letsel en materiële schade wordt veroorzaakt.
• Zet de LCD-monitor op een plaats waar er niet aan getrokken of tegen geduwd kan worden, en waar deze niet om kan vallen.

- Plaats de LCD-monitor zo dat de standaard van de monitor niet buiten de rand van het meubel (niet bijgeleverd) steekt. Als de standaard van de monitor buiten de rand van het meubel steekt, kan de LCD-monitor omkantelen of vallen en dat kan persoonlijk letsel of beschadiging van de LCD-monitor tot gevolg hebben.

• Voordat u de LCD-monitor transporteert, moet u alle snoeren loskoppelen.

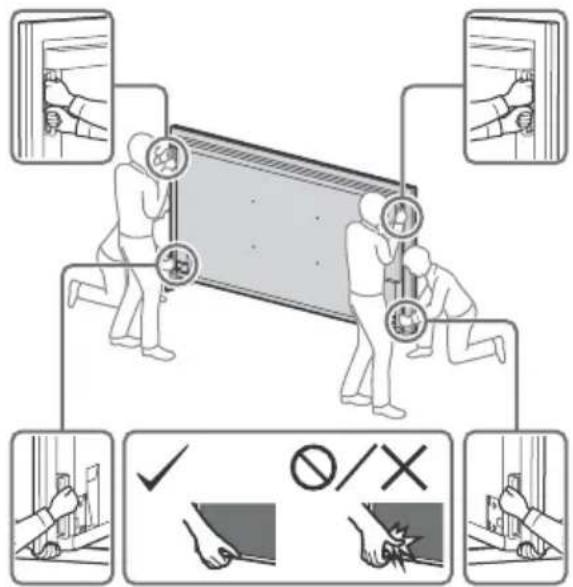

• Voor het transport van een grote LCD-monitor zijn twee of drie personen (vier of meer personen voor FW-100BZ40J) nodig.
• Wanneer de LCD-monitor met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet tegen het LCD-scherm en het kader rond het scherm.
• Wanneer u de LCD-monitor optilt of verplaatst, moet u deze stevig aan de onderzijde vastpakken.

FW-100BZ40J

• Wanneer u de LCD-monitor vervoert, mag u deze niet blootstellen aan schokken of sterke trillingen.
• Wanneer u de LCD-monitor naar de reparateur brengt of vervoert, verpakt u deze in de oorspronkelijke doos en verpakkingsmaterialen.

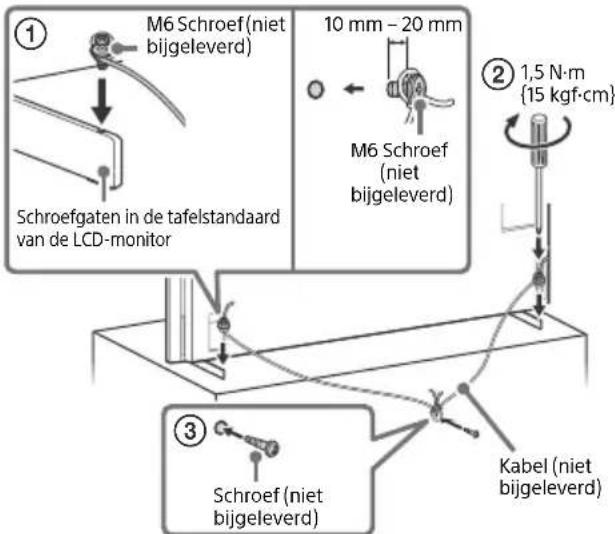

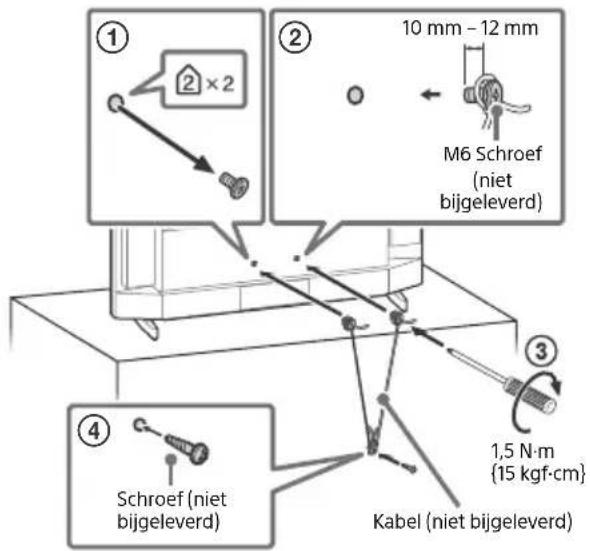

Omvalpreventie

FW-100BZ40J


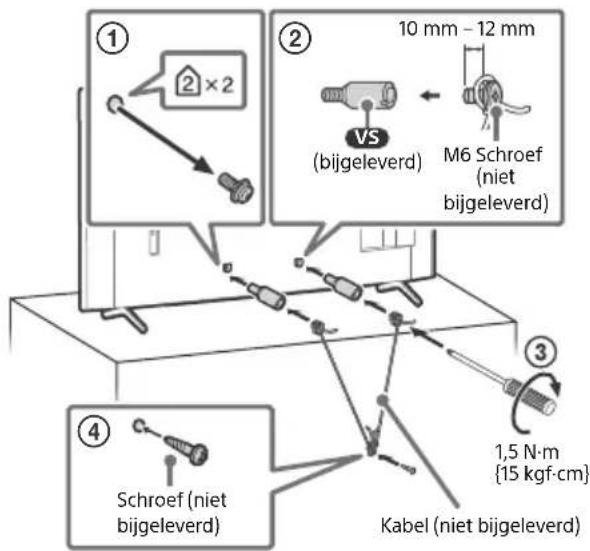

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

① ② ×2 10 mm - 12 mm VS (bijgeleverd) M6 Schroef (niet bijgeleverd) ③ 1,5 N·m {15 kgf·cm} ④ Schroef (niet bijgeleverd) Kabel (niet bijgeleverd)

FW-32BZ30J

① ② ×2 10 mm - 12 mm M6 Schroef (niet bijgeleverd) ③ ④ Schroef (niet bijgeleverd) 1,5 N·m {15 kgf·cm} Kabel (niet bijgeleverd)

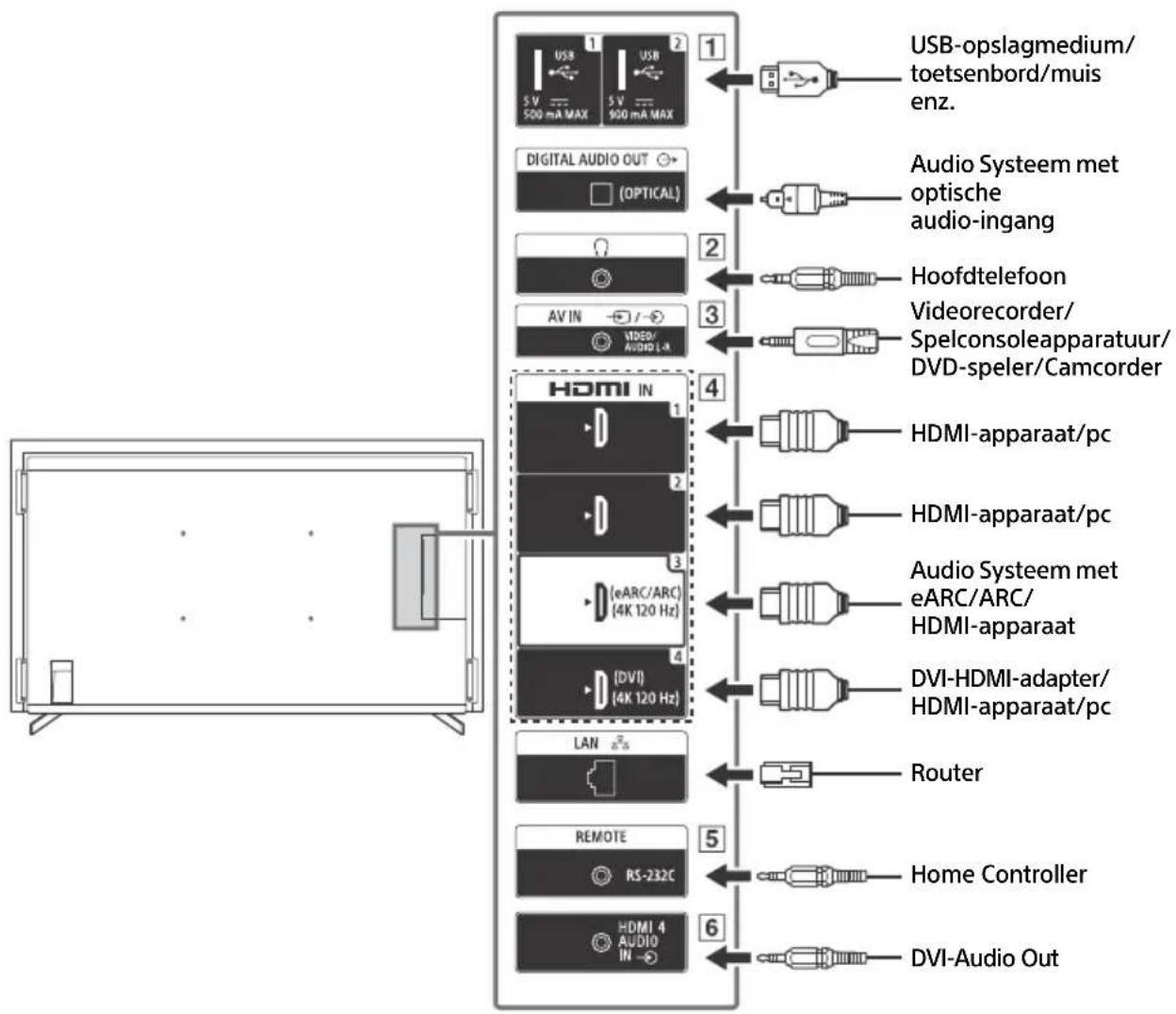

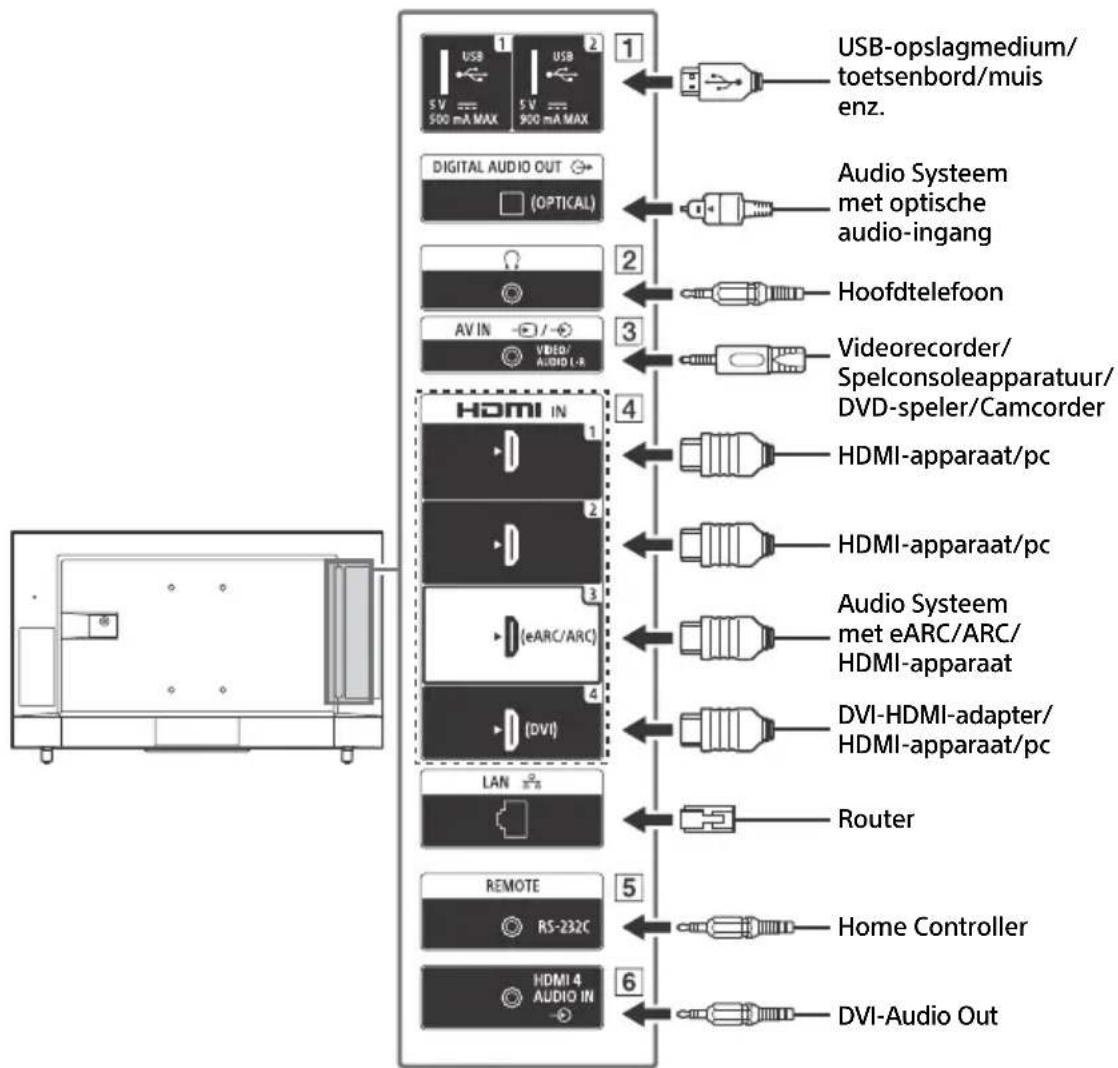

Aansluitschema

Opmerkingen

- Aansluitingen en labels kunnen verschillen afhankelijk van regio/land/model LCD-monitor.

FW-100BZ40J / 50BZ35J / 43BZ35J

USB

USB

2

- Als u hierop een groot USB-apparaat aansluit, kan dit andere aangesloten apparaten hinderen.

(Hoofdtelefoon)

• Ondersteunt alleen een 3-polige stereo miniaansluiting.
• U kunt het geluid niet gelijktijdig weergeven via de luidsprekers van uw LCD-monitor en uw hoofdtelefoon.

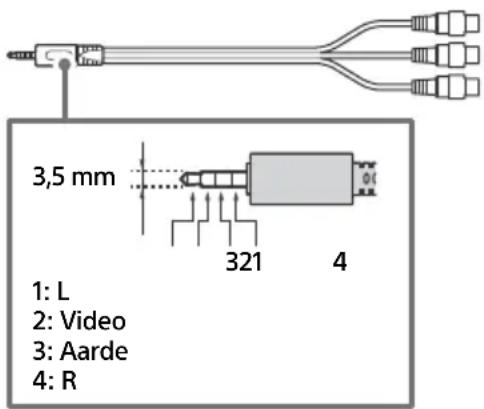

V I N

- Gebruik voor een Composite-aansluiting een analoge verlengkabel (niet bijgeleverd).

•

3,5 mm 1: L 2: Video 3: Aarde 4: R

HDMI IN 1/2/3/4

• Met de HDMI-interface kunnen digitale video en audio over een enkele kabel worden verzonden.
• Als het apparaat een DVI-aansluiting heeft, sluit u het aan op HDMI IN 4 met een DVI-HDMI-adapter (niet bijgeleverd) en sluit de audio-uitgangsaansluiting van het apparaat aan op HDMI 4 AUDIO IN.

•

- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Wilt u het audiosignaal van de LCD-monitor naar het audiosysteem sturen, sluit dan uw audiosysteem aan op HDMI IN 3. Een audiosysteem dat HDMI eARC/ARC ondersteunt, kan via dezelfde HDMI-kabel video naar de LCD-monitor sturen en audio van de LCD-monitor ontvangen. Als uw audiosysteem geen HDMI eARC/ARC ondersteunt, is een extra aansluiting met DIGITAL AUDIO OUT (OPTICAL) nodig.

- Gebruik de HDMI-kabel met ethernet om een audiosysteem met eARC aan te sluiten.

REMOTE RS-232C

- Aansluiting voor seriële communicatie. Zie voor details "Besturingsfuncties".

HDMI 4 AUDIO IN

- Als het apparaat een DVI-aansluiting heeft, sluit u het aan op HDMI IN 4 met een DVI-HDMI-adapter (niet bijgeleverd) en sluit de audio-uitgangsaansluiting van het apparaat aan op HDMI 4 AUDIO IN.

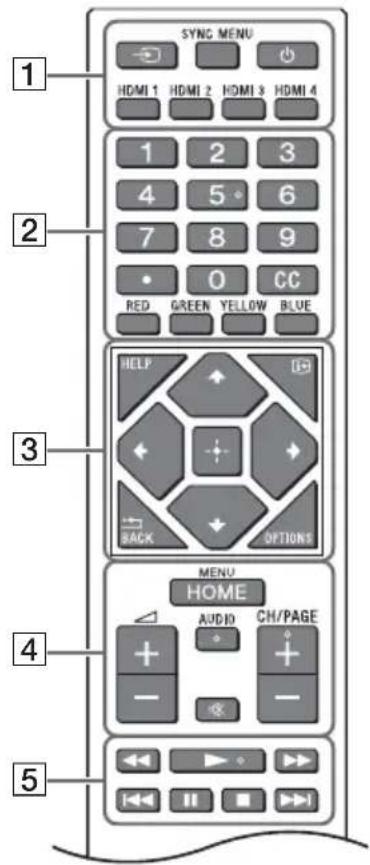

Afstandsbediening en LCD-monitor

De vorm van de afstandsbediening, indeling, beschikbaarheid en functie van de toetsen van de afstandsbediening kunnen verschillen afhankelijk van uw regio/land/model LCD-monitor/instellingen LCD-monitor.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Ingangsselectie): De ingangsbron weergeven en selecteren enz.

SYNC MENU: Hiermee kunt u het BRAVIA Sync-menu openen.

( ⏻ (Uitschakelen)

HDMI 1/2/3/4

2 Cijfertoetsen

(punt)

CC

Kleurtoetsen

3 HELP: Hiermee kunt u het helpmenu openen.

(Schermweergave): Hiermee kunt u informatie weergeven.

/BACK

OPTIONS: Geeft een lijst met functies weer die op dat moment gebruikt kunnen worden.

////+ (Navigatie pijltjesknop):

Menu voor navigatie en selectie op het scherm.

4 HOME/MENU

△ +/- (Volume)

AUDIO: Selecteer het geluid van een meertalige bron of tweevoudig geluid (afhankelijk van de programmabron).

(Dempen van het geluid)* CH/PAGE +/-

5

6 ⏻ (Uitschakelen)

7 Afstandsbedieningssensor / Lichtsensor / led

* Toegankelijkheidssneltoets is beschikbaar door (Dempen van het geluid) in te drukken en vast te houden.

Instellingen

Pro-modus

In [Pro-modus] kunt u diverse handige, professionele functies gebruiken. Hierna leggen we uit hoe u naar [Pro-modus] kunt overschakelen en wat de typische functies van [Pro-modus] zijn.

Pro-modus

Normale modus: Dit is de standaard stand. [Pro-modus]-functies zijn in deze stand niet beschikbaar.

Pro-Modus instellingen: In deze stand kunt u diverse instellingen van de [Pro-modus]-functies instellen.

Pro-modus: Dit is de bedieningsstand voor professioneel gebruik, waarmee u de

[Pro-modus]-functies kunt gebruiken.

Wijzigen van de stand

Als de monitor in de normale modus of de Pro-Modus instellingen staat

- Ga naar [Start (menu)] → [Apps] → [Tool Pro-modus] en selecteer dan de stand waarnaar u wilt overschakelen.

Als de monitor in de Pro-modus staat

- Druk achtereenvolgens binnen één seconde op de hieronder beschreven activeringstoetsen op de afstandsbediening.

Na het herstarten van de monitor wijzigt de stand naar [Pro-Modus instellingen].

Activeringstoetsen: Ⓐ (Schermweergave) / ⚙ (Dempen van het geluid) / ∠+/- (Volume +) / HOME/

MENU

*U kunt niet direct de stand wijzigen van [Tool Pro-modus] in [Pro-modus]. Als u de stand [Tool Pro-modus] wil wijzigen, ga naar [Pro-instellingen] → [Functiebeperkingen] → [Apps] en wijzig [Tool Pro-modus] naar [Toelaten] in [Pro-Modus instellingen].

Inleiding van de Pro-modus-functies

In [Pro-modus] kunt u diverse handige functies gebruiken. Typische [Pro-modus]-functies zijn hieronder aangegeven.

- Instellen dat de monitor werkt bij het inschakelen van de stroom

U kunt instellen dat de monitor uitschakelt/gaat werken als de netstekker uit het stopcontact wordt gehaald of er weer ingestoken wordt.

— Geoptimaliseerde weergave van het ingangsscherm van de pc

Het scherm geeft het ingangsscherm van de pc weer met de optimale afmetingen volgens het pc-formaat.

- Voedingsregeling en automatisch schakelen van ingang door HDMI-signaaldetectie

Als u de monitor aanzet terwijl het HDMI-apparaat is aangesloten, kunt u automatisch overschakelen naar de aangesloten HDMI-ingang.

- Instellingen van het weergegeven menu als u de HOME/MENU-toets indrukt

U kunt het weergegeven menu selecteren als u de HOME/MENU-toets op de afstandsbediening indrukt.

— Eerste toewijzing van de ingangsbron bij het opstarten van de monitor

U kunt de eerste ingangsbron bij het opstarten van de monitor toewijzen.

— Vergrendelen Pro-modus

U kunt de instellingen van [Pro-modus] beschermen door een PIN te gebruiken.

— Begin-/maximale instelling volume

U kunt het beginvolume en maximale volume van de monitor instellen.

— Verhinderen van de bediening van de monitor met de afstandsbediening

U kunt verhinderen dat de monitor met de afstandsbediening kan worden bediend.

— Verhinderen van externe ingangen

U kunt verhinderen dat externe ingangen gebruikt kunnen worden.

— Verhinderen van het gebruik van toepassingen

U kunt verhinderen dat monitortoepassingen gebruikt kunnen worden.

Instellen van de Pro-modus-functies

Ga naar [Start (menu)] → [Instellingen] → [Pro-instellingen] als de monitor in de [Pro-Modus instellingen] staat.*

*Varieert afhankelijk van de versie van het besturingssysteem.

Aanbevolen instellingen

Dit deel geeft de aanbevolen instellingen weer voor professioneel gebruik van de monitor.

Instellen ECO-functies

1 Ga naar [Instellingen] → [Systeem] → [Voeding en energie].

- Stel [TV uitschakelen bij inactiviteit] in op [Uit].

Instellen IP-functies

2 Ga naar [Instellingen] → [Netwerk en internet] → [Thuisnetwerk instellen] → [IP-besturing].

- Stel [Authenticatie] in op [Normale en Vooraf gedeelde sleutel].

- Stel [Eenvoudige IP Besturing] in op [Aan].

Automatisch software download

3 Ga naar [Instellingen] → [Systeem] → [Over] → [Update systeemsoftware].

- Stel [Automatisch controleren op updates] in op [Uit].

Beeldinstellingen

4 Ga naar [Instellingen] → [Weergave en geluid] → [Beeld].

•Stel [Licht Sensor] in op [Uit].

- Selecteer [Beeldmodus] afhankelijk van het gebruik.

[Levendig]: Bij gebruik van de digitale berichten-weergave

[Gebruiker]: Bij weergave van het originele beeld zoals het is

[Grafisch]: Bij weergave van het pc-scherm

Besturingsfuncties

RS-232C

U kunt de monitor met een extern apparaat besturen via RS-232C. De RS-232C-verbinding wordt op deze pagina kort uitgelegd.

Interface

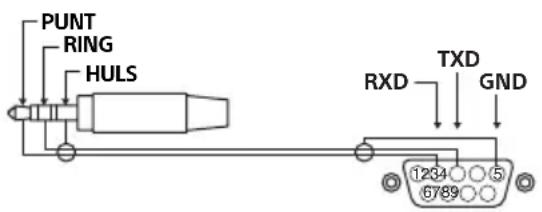

Breng de RS-232C-verbinding op de monitor tot stand met behulp van een 3,5 mm stereo ministekker.

3,5 mm stereo ministekker

PUNT RING HULS RXD TXD GND 1234 5 6789

PUNT: Monitor→ controller

Stel bij het tot stand brengen van de RS-232C-verbinding de verbindingsinstellingen in als volgt.

Baudrate 9600 bps

Data 8 bit

Pariteit Geen

Startbit 1 bit

Stopbit 1 bit

Overdrachtsbesturing Geen

Dataformaat

Hieronder is het dataformaat voor de RS-232C-communicatie aangegeven.

(a) Verzoeken van de controller aan de monitor

Nr. Onderdeel Waarde
1 Header 0x8C : besturing
2	C	a	t	e	g	o	r	i
3	Functie		0xXX
4	Lengte		0xXX (=data X+1 byte)
5	D	a	ta	1	0	xX	X
:	:		0xXX
:	:		0xXX
X+4	Data X		0xXX
X+5	Checksum 0xXX

(b) Verzoeken van de monitor aan de controller

Nr. Onderdeel Waarde
1 Header 0x70 Antwoord
2 Antwoord 0x00 Voltooid (normaal eind)
			0x01 : limietoverschrijding(abnormaal einde - overschrijding maximum waarde)
			0x02 : limietoverschrijding(abnormaal einde - overschrijding minimum waarde)
			0x03 : commando afgebroken (abnormaal einde)
			0x04 : Verwerkingsfout (fout dataformaat)
3	C	h	e	c	k	s	u m

Voorbeeld commando

Hieronder worden enige voorbeelden van RS-232C-communicatiecommando's uitgelegd.

Besturing	Head	Categorie	Functie	Lengte	Data 1	Data X	Checksum
Voeding aan/uit	0x8C	0x00	0x00	0x02	0x00 (uit)	-	0x8E
					0x01 (aan) -	0x8F
HDMI-ingangsselectie	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Neem contact op met uw verkoper voor meer informatie over RS-232C.

IP

U kunt de monitor besturen via IP met een HTML5/Android-toepassing op de monitor of op een extern apparaat. U kunt informatie over ingang/stroom beheren en controleren, toepassingen starten en afsluiten en de weergave besturen zoals invoerbron en volume. U kunt ook commando's met de authenticatiefunctie verhinderen.

Ondersteund IP-protocol

Naam protocol	Laag	Formaat	Authenticatie	Beschrijving
REST API	HTTP	JSON-RPC	Ja	De API met als doel apparaatbesturing.
IRCC-IP	HTTP	SOAP	Ja	Compatibel met infraroodbesturing via internet protocol.De technologie en formaten om commando's voor afstandsbediening via het internet te versturen.
Eenvoudige IP Besturing	TCP	Byte stream	n.v.t.	Alleen de typische functies worden ondersteund.

Instellingen monitor

Stel bij gebruik van [IP-besturing] de monitor eerst als volgt in.

Ga naar [Instellingen] → [Netwerk en internet] → [Thuisnetwerk instellen] → [IP-besturing].

Voor REST API en IRCC-IP,

• Selecteer [Authenticatie].
• Stel zo nodig [Vooraf gedeelde sleutel] in.
  Voor Eenvoudige IP Besturing,
  • Schakel [Eenvoudige IP Besturing] in.

Voorbeeld van HTTP-verzoek en antwoord voor REST API

Hieronder ziet u een voorbeeld van een verzoek en antwoord voor het verkrijgen van de aan/uit-status van de monitor (IP-adres: 192.168.0.1 vooraf gedeelde sleutel "1234").

URL

Neem contact op met uw verkoper voor meer informatie over [IP-besturing].

Bijlage

Aanvullende software

U kunt de monitor gemakkelijker gebruiken door aanvullende software te gebruiken. Op deze pagina vindt u een voorbeeld van aanvullende software.

Neem contact op met uw verkoper voor meer informatie.

Software voor monitoren op kantoor

Biedt gemakkelijke functies voor gebruik van de monitor als een monitor op kantoor aangesloten op een pc in vergaderruimtes of dergelijke.

Voorbeelden van functies:

• Stroommanagement/bewakingsfuncties voeding.
• Gebruik als whiteboard.
• Presentatie-timer.
• U kunt ingangen wijzigen of de stroom in-/uitschakelen zonder de afstandsbediening.

Software voor digitale berichten

Als de monitor gebruikt wordt in digitale berichten-weergave, biedt de software gemakkelijke functies.

Voorbeelden van functies:

• Distributiemanagementfunctie voor digitale berichten naar meerdere monitoren via het netwerk.
• Gemakkelijke afspeelfunctie van berichten met een USB-geheugen.
• Managementfunctie voor inhoud en afspeellijst.
• Flexibele instelling afspeelschema op tijd en dag van de week.

De LCD-monitor op de wand installeren

De optionele wandmontagesteun gebruiken (SU-WL850 of SU-WL450)\* (niet bijgeleverd)

Voor klanten:

Om redenen van productbescherming en veiligheid adviseert Sony sterk dat de installatie van uw LCD-monitor wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer dit niet zelf te doen.

Voor Sony-dealers en installateurs:

Schenk voldoende aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het onderzoek van dit product.

Installatie-informatie wandmontagesteun

Zie voor instructies over montage van de wandmontagesteun de installatie-informatie (wandmontagesteun) op de productpagina van uw model LCD-monitor.

• Volg de instructiegids die bij de Wandmontagesteun voor uw model geleverd is. Voldoende ervaring is vereist om deze LCD-monitor te installeren, met name om te bepalen of de wand het gewicht van de LCD-monitor kan dragen.
• Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.
• Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.
• Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals: —Wandmontagesteun SU-WL850 —Wandmontagesteun SU-WL450
• Gebruik de schroeven die bij de wandmontagesteun geleverd zijn voor het bevestigen van de wandmontagesteun aan de LCD-monitor. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de Wandmontagesteun.

De diameter en de lengte van de schroeven verschillen naar gelang het model van de Wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van de LCD-monitor of kan ertoe leiden dat de monitor valt enz.

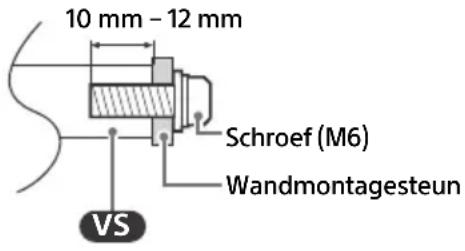

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Schroef (M6) Wandmontagesteun VS

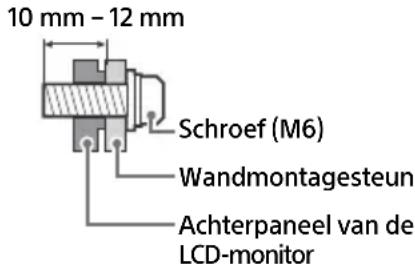

FW-32BZ30J

10 mm - 12 mm Schroef (M6) Wandmontagesteun Achterpaneel van de LCD-monitor

• Bewaar de ongebruikte schroeven en de tafelstandaard op een veilige plaats voor het geval u de tafelstandaard opnieuw wilt bevestigen. Houd de schroeven op een veilige afstand van kleine kinderen.
  * Beperkt tot bepaalde regio's/landen/modellen.

De optionele wandmontagesteun gebruiken (behalve SU-WL850 of SU-WL450) (niet bijgeleverd)

De gebruiksaanwijzing van deze LCD-monitor geeft alleen de stappen voor de voorbereiding van de LCD-monitor voor wandmontage, voordat deze op de wand wordt gemonteerd.

Uw LCD-monitor kan tegen een wand worden bevestigd met een geschikte wandmontagesteunadapter (niet bijgeleverd). Als de tafelstandaard aan de LCD-monitor is bevestigd, moet eerst de tafelstandaard van de LCD-monitor worden losgemaakt. Maak de LCD-monitor klaar voor de wandmontagesteun voor u de kabelverbindingen tot stand brengt.

Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan de LCD-monitor door een erkende installateur aan een muur te laten bevestigen. Probeer dit niet zelf te doen.

- Volg de instructiegids die bij de Wandmontagesteun voor uw model geleverd is. Voldoende ervaring is vereist om deze LCD-monitor te installeren, met name om te bepalen of de wand het gewicht van de LCD-monitor kan dragen.

• De schroeven voor installatie van de wandmontagesteunadapter aan de LCD-monitor zijn niet bijgeleverd.
• De lengte van de schroef voor de wandmontagesteunadapter verschilt afhankelijk van de dikte van de adapter. Zie onderstaande afbeeldingen.

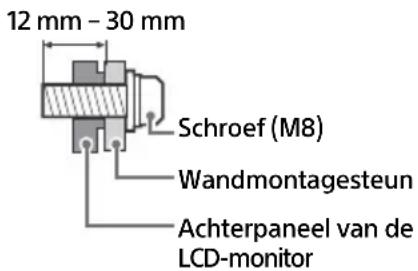

FW-100BZ40J

12 mm - 30 mm Schroef (M8) Wandmontagesteun Achterpaneel van de LCD-monitor

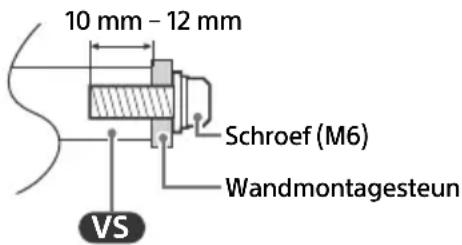

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Schroef (M6) Wandmontagesteun VS

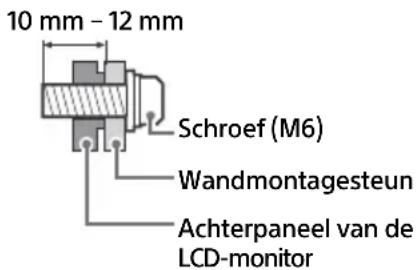

FW-32BZ30J

10 mm - 12 mm Schroef (M6) Wandmontagesteun Achterpaneel van de LCD-monitor

Problemen oplossen

Voer de volgende stappen uit bij het oplossen van algemene problemen zoals: zwart scherm, geen geluid, bevoren beeld, LCD-monitor reageert niet of geen verbinding met netwerk.

1 Herstart de LCD-monitor door de aan-/uitknop op de afstandsbediening ongeveer vijf seconden in te drukken. De LCD-monitor wordt opnieuw gestart. Haal de stekker uit het stopcontact als de LCD-monitor niet wordt hersteld en druk daarna op de aan/uitknop op de LCD-monitor en laat deze los. Wacht ongeveer twee minuten en steek dan de stekker in het stopcontact.
Of druk ongeveer 40 seconden lang op de aan/uitknop op de LCD-monitor, totdat de LCD-monitor uitschakelt.

2 Zie het Helpmenu door HELP in te drukken op de afstandsbediening.

3 Sluit de LCD-monitor aan op het internet en voer een software-update uit. Sony adviseert u om de software van uw LCD-monitor up-to-date te houden. Software-updates zorgen voor nieuwe functies en betere prestaties.

Wanneer u de stekker van de LCD-monitor in het stopcontact steekt, kan de LCD-monitor mogelijk gedurende enige tijd niet worden ingeschakeld, zelfs niet als u op de aan-/uitknop op de afstandsbediening of op de LCD-monitor drukt.

Het initialiseren van het systeem neemt enige tijd in beslag. Wacht ongeveer een minuut en probeer het daarna opnieuw.

De afstandsbediening werkt niet.

- Vervang de batterijen.

Specifications

Systeem

Beeldschermsysteem: LCD-scherm (Liquid Crystal Display), LED-achtergrondverlichting

Geluidsuitgang:

FW-32BZ30J:5W+5W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

Ingangs-/uitgangsaansluitingen

→/→ AVIN

A/V-ingang (mini-aansluiting)

HDMI IN 1/2/3/4 (voldoet aan HDCP 2.3)

Video (alleen FW-100BZ40J / 50BZ35J / 43BZ35J):

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Digitale optische aansluiting (tweekanaals

lineaire PCM: 48 kHz 16 bits, Dolby Audio, DTS)

HDMI 4 AUDIO IN

Analoge audio-ingang (stereo

miniaansluiting)

(stereo miniaansluiting)

Hoofdtelefoon

1, 2

USB-poort 1 biedt ondersteuning voor High Speed USB (USB 2.0)

USB-poort 2 biedt ondersteuning voor Super

Speed USB (USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en kwaliteit zijn niet gegarandeerd.)

- C + 19.5 V (alleen FW-32BZ30J)

Ingang voedingsadapter

REMOTE

RS-232C, mini-aansluiting

Deze aansluiting is bedoeld voor ontvangst van het externe besturingssignaal.

Voeding, productfiche en overige

Stroomvereisten

m.u.v. van modellen met een bijgeleverde voedingsadapter

220 V - 240 V AC, 50 Hz

alleen modellen met bijgeleverde

voedingsadapter

19,5 V DC met voedingsadapter

Aansluiting: Input 220 V - 240 V AC, 50 Hz

Energie-efficiëntieklasse ^4

FW-100BZ40J: A+

FW-75BZ30J: A

FW-65BZ30J: A

FW-55BZ30J: B

FW-50BZ35J: A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J: A

FW-32BZ30J: B

Schermgrootte (diagonaal gemeten) (ong.)

FW-100BZ40J: 252,8 cm / 100 inch

FW-75BZ30J: 189,3 cm / 75 inch

FW-65BZ30J: 163,9 cm / 65 inch

FW-55BZ30J1: 138,8 cm / 55 inch

FW-55BZ30J: 138,8 cm / 55 inch

FW-50BZ35J: 125,7 cm / 50 inch

FW-50BZ30J: 125,7 cm / 50 inch

Stroomverbruik ^4

In stand [Standaard]

FW-100BZ40J: 215 W

FW-75BZ30J: 187 W

FW-65BZ30J: 145 W

FW-55BZ30J: 123 W

FW-50BZ35J: 95 W

FW-50BZ30J: 97 W

FW-43BZ35J: 76 W

FW-43BZ30J: 64 W

FW-32BZ30J: 54 W

Jaarlijks energieverbruik ^5*6

FW-100BZ40J: 298 kWh per jaar

FW-75BZ30J: 259 kWh per jaar

FW-65BZ30J: 201 kWh per jaar

FW-55BZ30J: 171 kWh per jaar

FW-50BZ35J: 132 kWh per jaar

FW-50BZ30J: 135 kWh per jaar

FW-43BZ35J: 105 kWh per jaar

FW-43BZ30J: 89 kWh per jaar

FW-32BZ30J: 75 kWh per jaar

Stand-by vermogensgebruik*5*7*8

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J: 0,50 W (25 W in de stand voor bijwerken van de software/EPG)

FW-32BZ30J: 0,50 W (10 W in de stand voor bijwerken van de software/EPG)

Beeldschermresolutie (horizontaal × verticaal) (pixels)

3840 × 2160

Uitvoervermogen

500 mA (voor USB 1), 900 mA (voor USB 2)

zonder tafelstandaard

FW-100BZ40J: 226,0 × 129,7 × 9,8

FW-75BZ30J: 168,6 × 96,9 × 7,2

FW-65BZ30J: 146,2 × 84,2 × 7,1

FW-55BZ30J1: 124,3 × 72,1 × 7,1

FW-55BZ30J: 124,3 × 71,9 × 7,1

FW-50BZ35J: 111,9 × 64,9 × 7,0

FW-50BZ30J: 112,6 × 65,3 × 7,0

FW-43BZ35J: 96,4 × 56,3 × 6,9

FW-43BZ30J: 97,2 × 56,7 × 7,0

FW-32BZ30J: 72,6 × 43,0 × 7,6

Breedte van de standaard (ong.) (cm)

Standaardpositie:

FW-100BZ40J: 190,1

FW-75BZ30J: 133,0

FW-65BZ30J: 113,0

FW-55BZ30J1 / 55BZ30J: 98,3

FW-50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J:66,5

FW-32BZ30J: 60,6

Smalle positie:

FW-75BZ30J: 55,9

FW-65BZ30J: 47,8

FW-55BZ30J1 / 55BZ30J: 45,8

Gewicht (ong.) (kg)

met tafelstandaard

FW-100BZ40J: 92,6

FW-75BZ30J: 32,9

FW-65BZ30J: 22,5

FW-55BZ30J1 / 55BZ30J: 16,6

FW-50BZ35J: 13,3

FW-50BZ30J: 12,9

FW-43BZ35J: 10,7

FW-43BZ30J: 10,5

FW-32BZ30J: 7,7

zonder tafelstandaard

FW-100BZ40J: 88,9

FW-75BZ30J: 31,6

FW-65BZ30J: 21,6

FW-55BZ30J1 / 55BZ30J: 15,7

FW-50BZ35J: 12,7

FW-50BZ30J: 12,3

FW-43BZ35J: 10,2

FW-43BZ30J: 10

FW-32BZ30J: 7,5

Andere

Optionele accessoires

Wandmontagesteun: SU-WL850 (alleen

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J)

Wandmontagesteun: SU-WL450 (behalve FW-100BZ40J)

Camera- en microfooneenheid: FWA-CE100

Bedrijfstemperatuur: 0 °C – 40 °C

Bedrijfsvochtigheid: 10 % – 80 % relatieve

luchtvochtigheid (zonder condensatie)

*1 Als 4096 × 2160p de invoer is en [Wide-modus] is ingesteld op [Normaal], dan wordt de resolutie weergegeven als 3840 × 2160p. Om 4096 × 2160p weer te geven, stel [Wide-modus] in op [Volb.1] of [Volb.2].

*2 Zie het menu op het scherm om [Indeling HDMI-signaal] in te stellen.

*3 Alleen HDMI IN 3 & 4. Gebruik de Ultra High Speed HDMI-kabel voor de aansluiting.

*4 Wilt u het audiosignaal van de LCD-monitor naar het audiosysteem sturen, sluit dan uw audiosysteem aan op HDMI IN 3.

*5 Deze informatie is voor de EU en andere landen waarvan de relevante verordening is gebaseerd op de EU-richtlijnen omtrent het energielabel.

*6 Energieverbruik per jaar in kWh, gebaseerd op het stroomverbruik van een LCD-monitor die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de LCD-monitor wordt gebruikt.

*7 Het gespecificeerde stand-byvermogen wordt bereikt als de LCD-monitor de benodigde interne processen heeft voltooid.

*8 Het stand-bystroomverbruik neemt toe wanneer uw LCD-monitor aangesloten is op het netwerk.

Opmerkingen

- De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/model LCD-monitor/ voorraad.

- Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

- Sommige van de aanwijzingen op het scherm zijn mogelijk niet van toepassing op uw model LCD-monitor.

- Het productblad in deze handleiding heeft betrekking op de GEDELEGEERDE VERORDENING (EU) 1062/2010 VAN DE COMMISSIE. De informatie voor (EU) 2019/2013 is op de website beschikbaar.

Informatie over handelsmerken

- De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.

- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio, en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories Licensing Corporation. Geproduceerd onder licentie van Dolby Laboratories. Vertrouwelijke ongepubliceerde werken. Copyright © 1992-2020 Dolby Laboratories. Alle rechten voorbehouden.

- Google en Android zijn handelsmerken van Google LLC.

- Wi-Fi®, Wi-Fi Alliance® en Wi-Fi Direct® zijn gedeponeerde handelsmerken van Wi-Fi Alliance.

- Het Wi-Fi CERTIFIED™ -logo is een keurmerk van Wi-Fi Alliance.

- Raadpleeg http://patents.dts.com voor meer informatie over DTS-patenten. Geproduceerd onder licentie van DTS, Inc. DTS, Digital Surround en het DTS-logo zijn geregistreerde handelsmerken of handelsmerken van DTS, Inc. in de Verenigde Staten en andere landen. © 2020 DTS, Inc. ALLE RECHTEN VOORBEHOUDEN.

- Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. en het gebruik van deze merken door Sony Corporation gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.

• TUXERA is een gedeponeerd handelsmerk van Tuxera Inc. in de VS en andere landen.
• Gedekt door een of meer claims van de HEVC-patenten die vermeld staan op patentlist.accessadvance.com.
• Alle andere handelsmerken zijn eigendom van de betreffende eigenaren.

Productregistratienummer (GEDELEGEERDE VERORDENING (EU) 2019/2013 VAN DE COMMISSIE)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

* De modelaanduiding gevolgd door "/1" is het nieuwe productregistratienummer in de EPREL-database in overeenstemming met de eisen van fase 2 die in maart 2023 van kracht wordt. Zie het energielabel dat bij dit product is gevoegd, om te bevestigen welke modelaanduiding met uw unit overeenkomt.

Inhaltsverzeichnis
