MANUAL DE UTILIZADOR FW-43BZ35J SONY

Software ampliado .... 13

Informações de segurança .....2

Diagrama de Ligações .....4

Telecomando e Monitor LCD.....7

Parâmetros....8

Modo Pro....8

Definições recomendadas .....9

Funções de controlo .....10

RS-232C....10

IP 11

Apêndice....13

Software adicional....13

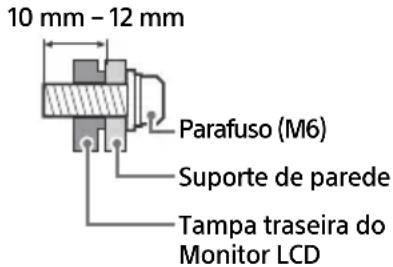

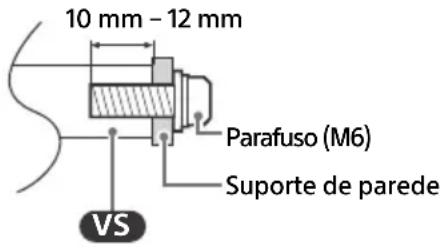

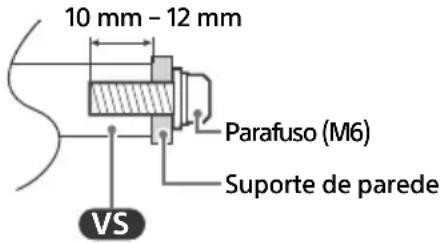

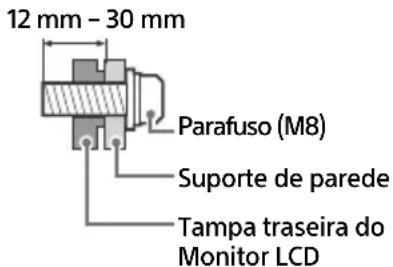

Instalar o Monitor LCD na parede...14

Resolução de problemas....15

Este Monitor LCD vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

- Instalação e configuração do Monitor LCD.

Guia de referência (este manual) / Documentação de segurança

- Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.

Ajuda

Encontre mais resoluções de problemas e outras informações úteis diretamente no seu Monitor LCD. Carregue em HELPP no telecomando para apresentar uma lista de tópicos.

Os menus de definições estão sujeitos a alteração sem aviso prévio.

IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (https://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Vá a [Definições] → [Sistema] → [Acerca de] → [Informações legais] → [Avisos e licenças].

Nota

• Antes de utilizar o Monitor LCD, por favor leia "Informações de segurança".
• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do Monitor LCD ou na embalagem.

Para modelos com adaptador de corrente fornecido: As etiquetas com o N.º de Modelo e N.º de série do adaptador de corrente encontram-se na base do adaptador de corrente.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation declara que os tipos de equipamento de rádio FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J1,

FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J,

FW-43BZ30J, FW-32BZ30J estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet:

No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

Informações de segurança

Instalação/Programação

Instale e utilize o Monitor LCD conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.

Instalação

• O Monitor LCD deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o Monitor LCD numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o Monitor LCD num local onde não possa ser puxado, empurrado ou derrubado.

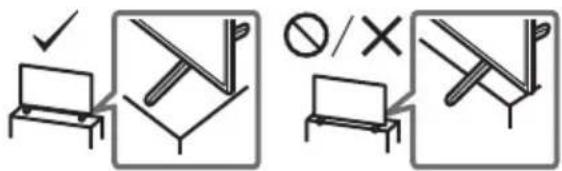

- Instale o Monitor LCD de forma a que o Suporte de mesa do Monitor LCD não fique de fora do suporte do Monitor LCD (não fornecido). Se o Suporte de mesa ficar de fora do suporte do Monitor LCD, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no Monitor LCD.

• Antes de transportar o Monitor LCD, desligue todos os cabos.
• São necessárias duas ou mais pessoas (quatro ou mais pessoas FW-100BZ40J) para transportar um Monitor LCD.

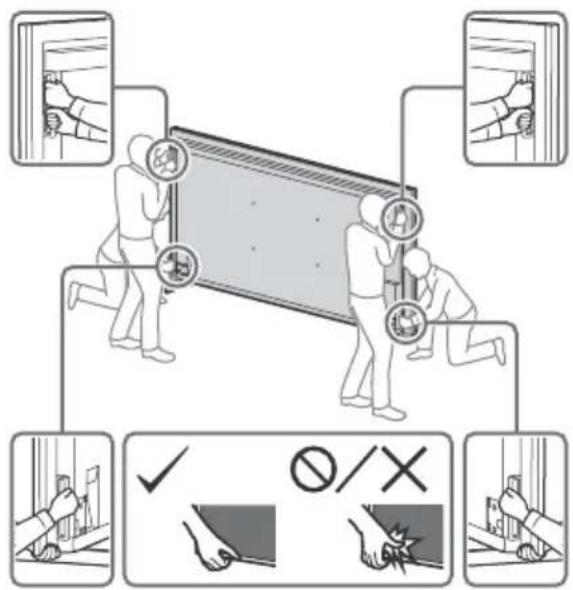

• Ao transportar manualmente o Monitor LCD, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.
• Quando levantar ou mover o Monitor LCD, segure-o firmemente pela parte de baixo.

FW-100BZ40J

• Não exponha o Monitor LCD a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o Monitor LCD ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

Prevenir quedas

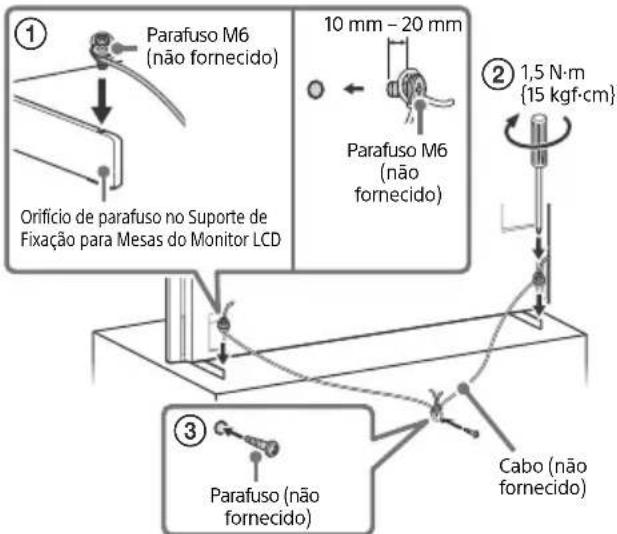

FW-100BZ40J

① Parafuso M6 (não fornecido) Orifício de parafuso no Suporte de Fixação para Mesas do Monitor LCD 10 mm - 20 mm Parafuso M6 (não fornecido) ② 1,5 N·m {15 kgf·cm} ③ Parafuso (não fornecido) Cabo (não fornecido)

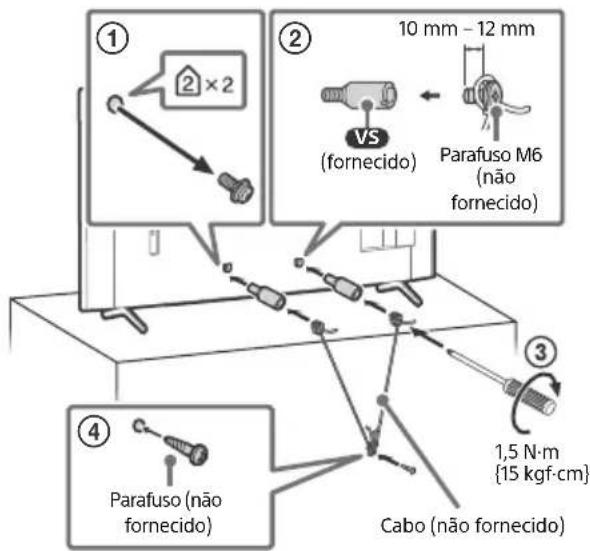

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

① ② ×2 10 mm - 12 mm VS (fornecido) Parafuso M6 (não fornecido) ③ ④ Parafuso (não fornecido) Cabo (não fornecido) 1,5 N·m {15 kgf·cm}

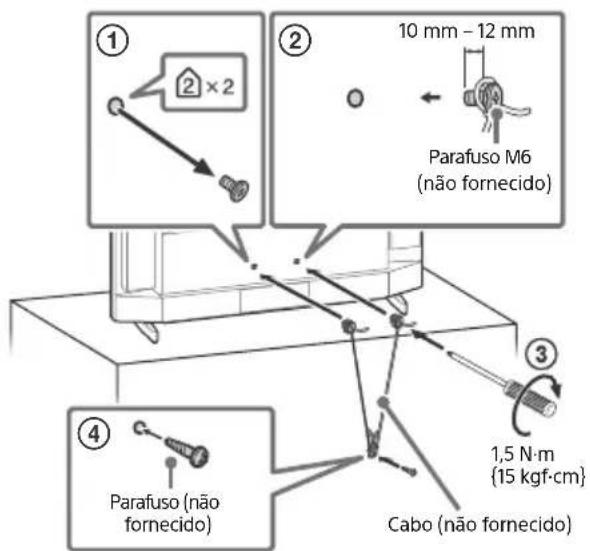

FW-32BZ30J

① ② × 2 10 mm - 12 mm Parafuso M6 (não fornecido) ③ ④ Parafuso (não fornecido) 1,5 N·m {15 kgf·cm} Cabo (não fornecido)

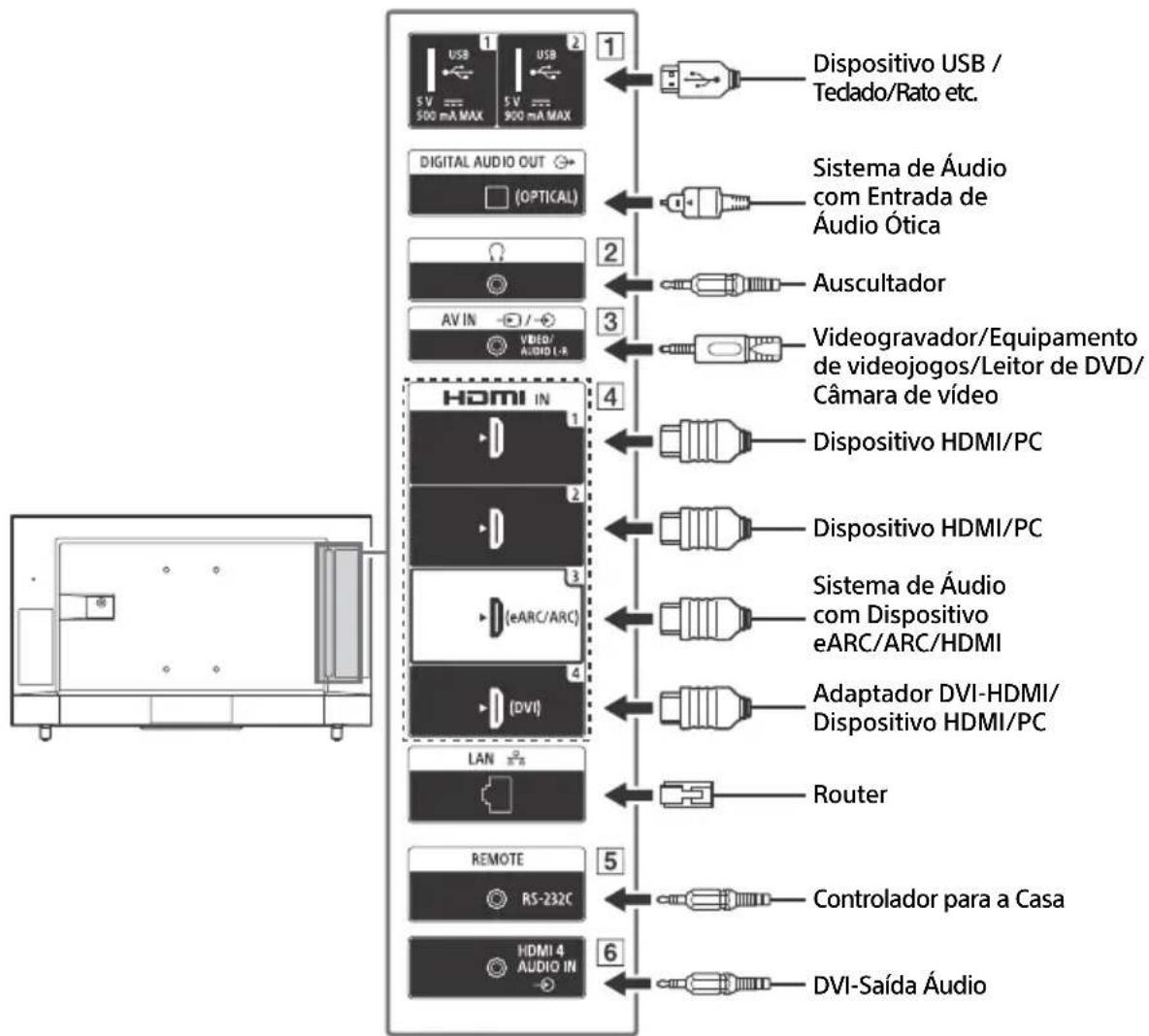

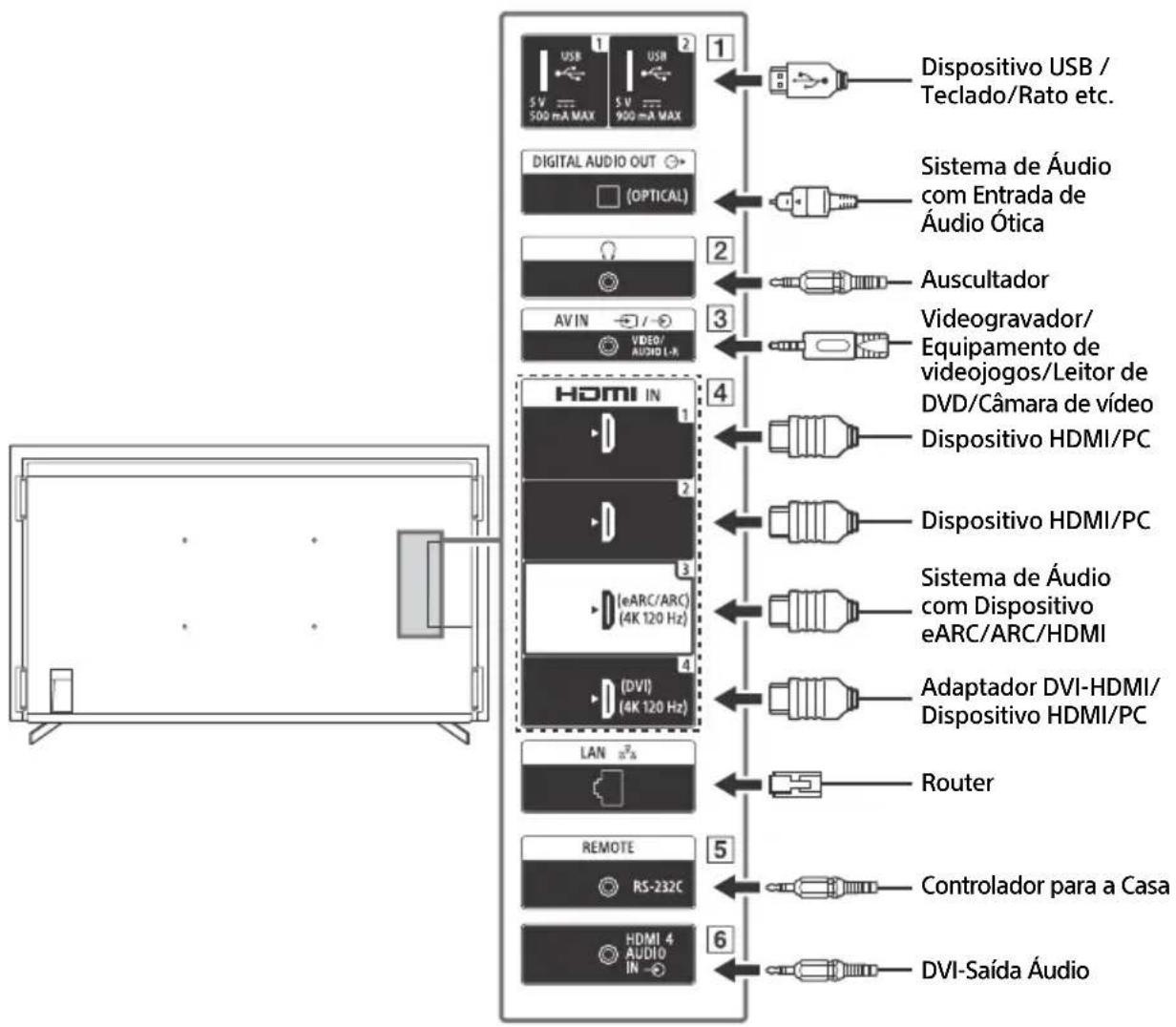

Diagrama de Ligações

Nota

- Os terminais e etiquetas podem variar dependendo da região/país/modelo do Monitor LCD.

FW-100BZ40J / 50BZ35J / 43BZ35J

    M["Dispositivo USB / Teclado/Rato etc."] --> N["1"]
    O["Sistema de Áudio com Entrada de Áudio Ótica"] --> P["2"]
    Q["Auscultador"] --> R["3"]
    S["Videogravador/ Equipamento de videojogos/Leitor de DVD/Câmara de vídeo Dispositivo HDMI/PC"] --> T["4"]
    U["Dispositivo HDMI/PC"] --> V["5"]
    W["Sistema de Áudio com Dispositivo eARC/ARC/HDMI"] --> X["6"]
    Y["Adaptador DVI-HDMI/ Dispositivo HDMI/PC"] --> Z["7"]
    AA["Router"] --> AB["8"]
    AC["Controlador para a Casa"] --> AD["9"]
    AE["DVI-Saída Áudio"] --> AF["10"]

USB

USB

2

- Ligar um grande dispositivo USB pode interferir com outros dispositivos ligados junto do mesmo.

2 (Auscultador)

• Compatível apenas com cabo Mini-tomada estéreo de 3-pólos.
• Não pode obter som do auscultador e dos altifalantes do Monitor LCD simultaneamente.

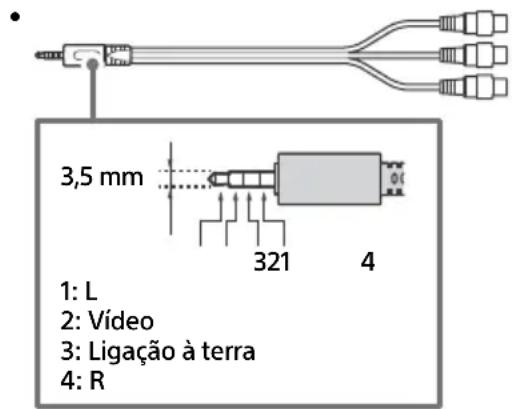

3 A V I N

- Para uma ligação composta, utilize um cabo de extensão analógica (não fornecido).

3,5 mm 1: L 2: Vídeo 3: Ligação à terra 4: R

4 HDMI IN 1/2/3/4

• O interface HDMI consegue transferir o vídeo e áudio digital em apenas um cabo.
• Se o dispositivo tem uma tomada DVI, liga-a a HDMI IN 4 através de um interface adaptador DVI - HDMI (não fornecido), e ligue a tomada de saída de áudio do aparelho a HDMI 4 AUDIO IN.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do Monitor LCD para o seu sistema de áudio. Um sistema de áudio que suporta HDMI eARC/ARC pode enviar vídeo para o Monitor LCD e receber áudio do Monitor LCD através do mesmo cabo HDMI. Se o seu sistema de áudio não suporta HDMI eARC/ARC, uma ligação adicional com DIGITAL AUDIO OUT (OPTICAL) é necessária.
• Use o cabo HDMI com Ethernet para ligar o sistema de áudio ao eARC.

5 REMOTE RS-232C

- Terminal para comunicação em série. Para mais detalhes, consulte "Funções de controlo".

6 HDMI 4 AUDIO IN

- Se o dispositivo tem uma tomada DVI, liga-a a HDMI IN 4 através de um interface adaptador DVI - HDMI (não fornecido), e ligue a tomada de saída de áudio do aparelho a HDMI 4 AUDIO IN.

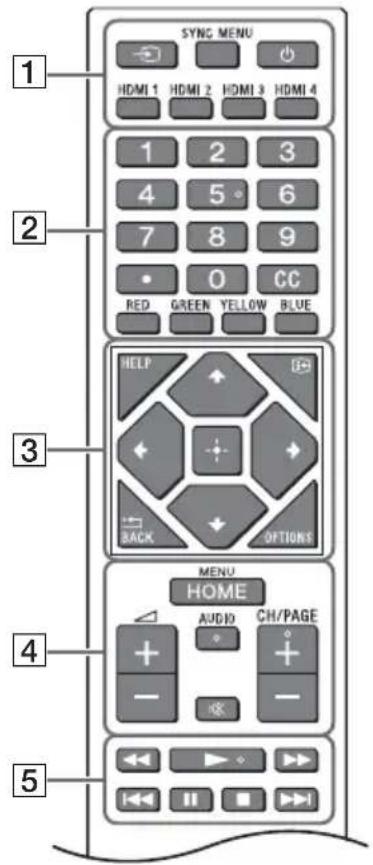

Telecomando e Monitor LCD

A forma, disposição, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo do Monitor LCD/definições do Monitor LCD.

SYNG MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc.
SYNC MENU: Apresentar o menu BRAVIA Sync.
(Desligar/ligar)
HDMI 1/2/3/4

2 Botões numéricos

(ponto)

cc

Botões coloridos

3 HELP: Apresentar menu de Ajuda.

i+ (Ecrã de visualização): Apresentar informações.

/BACK

OPTIONS: Mostra uma lista de funções que pode ser usada nesse momento.

+/↓/←/→/☐ (Navegação D-Pad): Menu de navegação e seleção no ecrã.

4 HOME/MENU

△ +/- (Volume)

AUDIO: Seleccione o som da fonte multilíngue ou som duplo (dependendo da fonte do programa).

※ (Sem som)*

CH/PAGE +/-

5

6 ⏻ (Desligar/ligar)

7 Sensor do telecomando / Sensor de luz / LED

* O atalho de acessibilidade fica disponível ao manter ※ (Sem som) premido.

Parâmetros

Modo Pro

No [Modo Pro], pode usar várias funções convenientes para uso profissional. Aqui, mostramos como mudar para [Modo Pro] e as funções típicas do [Modo Pro].

Modo Pro

Modo normal: Este é o modo ativo por defeito. As funções do [Modo Pro] não estão disponíveis neste modo.

Modo de definições pro: Este modo permite-lhe definir várias definições das funções do [Modo Pro].

Modo Pro: Este é o modo de utilização para uso profissional, onde pode usar as funções do [Modo Pro].

Como alterar o modo

Quando o Monitor está no Modo normal e Modo de definições pro

- Vá a [Home (Menu)] → [Apps] → [Ferramenta Modo pro], depois seleccione o modo para o qual quer alterar.

Quando o Monitor está no Modo Pro

- Prima as teclas de ativação descritas abaixo no telecomando por ordem dentro do intervalo de um segundo.

Depois de reiniciar o monitor, o modo é alterado para [Modo de definições pro].

Chave de ativação: i+ (Ecrã de visualização) / ☐ (Sem som) / ∠ +/− (Volume +) / HOME/MENU

*Inicialmente, não pode alterar o modo a partir de [Ferramenta Modo pro] em [Modo Pro]. Se pretende alterar o modo a partir de [Ferramenta Modo pro], vá a [Definições Pro] → [Restrições de funcionalidades] → [Apps] e altere [Ferramenta Modo pro] para [Ativar] em [Modo de definições pro].

Apresentação das funções do Modo Pro

No [Modo Pro], pode usar várias funções convenientes. As funções típicas do [Modo Pro] são apresentadas abaixo.

— Definição do funcionamento do Monitor quando se liga a energia CA

Pode definir o funcionamento do Monitor quando retira e volta a introduzir a ficha de energia CA.

— Ecrã otimizado para ecrã de entrada de PC

O ecrã mostra o ecrã de entrada de PC com o tamanho otimizado de acordo com o formato PC.

- O controlo de energia e entrada automática alteram por via de detecção de sinal de HDMI

Se ligar o monitor quando o aparelho HDMI está ligado, pode mudar para a entrada HDMI automaticamente.

— Definições do menu em exibição ao premir o botão HOME/MENU

Pode selecionar o menu exibido quando prime o botão HOME/MENU no telecomando.

— Designação de fonte de entrada inicial quando inicia o monitor

Pode designar a fonte de entrada inicial quando inicia o monitor.

— Bloqueio de Modo Pro

Pode proteger as definições do [Modo Pro] através de um PIN.

— Definição do volume inicial/máximo

Pode definir o volume inicial e máximo do monitor.

— Restrição do funcionamento do monitor no telecomando

Pode restringir o funcionamento do monitor através do telecomando.

— Restrição de entradas externas

— Restrição de utilização de aplicações

Pode restringir o uso de aplicações do monitor.

Como definir as funções Modo Pro

Vá a [Home (Menu)] → [Definições] → [Definições Pro] quando o Monitor estiver em [Modo de definições pro].*

*Varia dependendo da versão do SO.

Definições recomendadas

Esta seção apresenta as definições recomendadas quando usa o Monitor para uso profissional.

Definir as funcionalidades ECO

1 Vá a [Definições] → [Sistema] → [Alimentação e energia].

- Defina [Desligar TV inativa] como [Desativar].

Definir as funcionalidades IP

2 Vá a [Definições] → [Rede e Internet] → [Configuração da rede doméstica] → [Controlo de IP].

• Defina [Autenticação] como [Chave normal e pré-partilhada].
• Defina [Controle de IP Simples] como [Ativar].

3 Vá a [Definições] → [Sistema] → [Acerca de] → [Atualização do software do sistema].

- Defina [Procurar atualização automaticamente] como [Desativar].

Definição de imagem

4 Vá a [Definições] → [Visualização e Som] → [Imagem].

• Defina [Sensor de Luz] como [Desativar].
• Seleccione [Modo de Imagem] de acordo com a utilização.

[Vívido]: Quando usa a visualização de sinalização digital

[Personalizado]: Quando mostra a imagem original tal como ela é

[Gráficos]: Quando mostra o ecrã de PC

Funções de controlo

RS-232C

Pode controlar o Monitor a partir de um serviço externo através de RS-232C. A ligação RS-232C é explicada de forma breve nesta página.

Interface

Estabeleça a ligação RS-232C ao Monitor através de uma ligação mini-tomada estéreo de 3,5 mm.

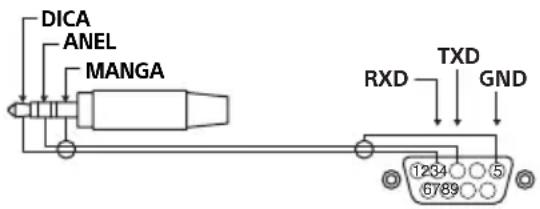

Ligação mini-tomada estéreo de 3,5 mm

DICA ANEL MANGA RXD TXD GND 1234 5 6789

DICA: Monitor → Controlador

ANEL: Controlador → Monitor

Definições de ligação

Quando estabelecer a ligação RS-232C, use as definições abaixo.

Taxa de Baud 9600 bps

Dados 8 bit

Paridade Nenhuma

Bit inicial 1 bit

Bit de paragem 1 bit

Controlo de fluxo Nenhuma

Formato dos dados

Apresentamos o formado de dados para a ligação RS-232C abaixo.

(a) Pedidos do controlador ao monitor

N.° Item Valor
1	C	o	n	e	c	t	o
2	Categoria		0x00	(fixo)
3	Função		0xXX
4	Comprimento		0xXX	(=Dados X+1 byte)
5	Dados 1		0xXX
:	:		0xXX
:	:		0xXX
X+4	Dados X		0xXX
X+5	Verificação		0xXX

(b) Respostas do monitor para o controlador

N.° Item Valor
1 Conector 0x70 Resposta
2 Resposta 0x00 Completo (Término Normal)
	0x01 : Fim de Limite(Valor máximo Anómalo de Término-Excedido)
	0x02 : Fim de Limite(Valor mínimo Anómalo de Término-Excedido)
	0x03 : Comando Cancelado (Término Anómalo)
	0x04 : Erro na análise (Erro no Formato dos Dados)
3 Verificação 0xXX

Exemplo de comando

Exemplos do comando de comunicação RS-232C são explicados abaixo.

Controlo	Início	Categoria	Função	Comprimento	Dados 1	Dados X	Verificação
Ligar/desligar	0x8C	0x00	0x00	0x02	0X00 (desligar)	-	0x8E
					0X01 (ligar)	-	0x8F
Seleção de entrada HDMI	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Para mais informações sobre o RS-232C, contacte o seu representante de vendas.

IP

Pode controlar o monitor através de IP a partir de uma aplicação HTML5/Android no Monitor ou por meio de dispositivo externo. Pode gerir e monitorizar informação de entrada/energia, iniciar e fechar aplicações, controlar o ecrã, bem como a fonte de entrada e o volume. Também pode restringir comandos através da função de autenticação.

Nome do protocolo	Camada	Formato	Autenticação	Explicação
REST API	HTTP	JSON-RPC	Sim	API cuja finalidade é o controlo de dispositivos.
IRCC-IP	HTTP	SOAP	Sim	Controlo compatível com infravermelhos através de Protocolo de Internet.A tecnologia e formatos para transmitir comandos por controlo remoto através da Internet.
Controle de IP Simples	TCP	Byte stream	Não disponível	Só são suportadas funções típicas.

Definições de Monitor

Quando usa o [Controlo de IP], defina primeiro o Monitor como se segue.

Vá a [Definições] → [Rede e Internet] → [Configuração da rede doméstica] → [Controlo de IP].

Para REST API e IRCC-IP,

• Seleccionar [Autenticação].
• Definir [Chave pré-partilhada] se necessário.
  Para Controle de IP Simples,
• Permitir [Controle de IP Simples].

Exemplo de pedido e resposta HTTP para REST API

Pode ver um exemplo de um pedido e resposta para adquirir o estado de energia do Monitor (endereço de IP: 192.168.0.1 Chave pré-partilhada "1234").

URL

Para mais informações sobre o [Controlo de IP], contacte o seu representante de vendas.

Apêndice

Software adicional

Pode usar o Monitor de modo mais conveniente por meio de software adicional. Esta página mostra um exemplo de software adicional.

Para mais informações, contacte o seu representante de vendas.

Software para monitores de escritório

Disponibiliza funções convenientes para usar o monitor como monitor de escritório ligado a um PC numa sala de conferências ou similar.

Exemplos de funções:

• Funções de gestão de energia/monitorização de fornecimento de energia.
• Função de quadro branco.
• Cronometração de apresentação.
• Pode alterar as entradas ou ligar/desligar sem recorrer ao telecomando.

Software para sinalização digital

Quando usar o monitor como ecrã de sinalização digital, o software disponibiliza funções convenientes.

Exemplos de funções:

• Função de gestão de distribuição de sinalização digital em vários monitores através de uma rede.
• Função de reprodução fácil de sinalização através de uma memória USB.
• Função de gestão de listas de reprodução e de conteúdos.
• Definição de calendarização flexível de entrada por hora e dia da semana.

Instalar o Monitor LCD na parede

Utilizar o Suporte de Parede opcional (SU-WL850 ou SU-WL450)\* (não fornecido)

Para os clientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu Monitor LCD seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

Informações de instalação do Suporte de parede

Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu Monitor LCD. https://www.sony.eu/support

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor LCD, especialmente para determinar a resistência da parede para suportar o peso do Monitor LCD.
• A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.
• Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir:
  —Suporte de parede SU-WL850
  —Suporte de parede SU-WL450
• Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no Monitor LCD. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede.
  O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte de parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no Monitor LCD ou fazer com que caia, etc.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Parafuso (M6) Suporte de parede VS

FW-32BZ30J

10 mm - 12 mm Parafuso (M6) Suporte de parede Tampa traseira do Monitor LCD

- Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos fora do alcance de crianças pequenas.

* Apenas para determinadas regiões/países/modelos.

Utilizar o Suporte de Parede opcional (exceto para SU-WL850 ou SU-WL450) (não fornecido)

Este manual de instruções do Monitor LCD fornece apenas os passos para preparar o Monitor LCD para a instalação na parede antes deste ser instalado na parede.

O Monitor LCD pode ser montado numa parede utilizando um Suporte de parede (não fornecido). Se o Suporte de mesa for encaixado no Monitor LCD, o Monitor LCD pode ter de ser desencaixado do Suporte de mesa.

Prepare o Monitor LCD para o Suporte de parede antes de efetuar as ligações com o cabo.

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do Monitor LCD na parede seja realizada por profissionais qualificados. Não tente instalá-lo por si próprio.

- Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor LCD, especialmente para determinar a resistência da parede para suportar o peso do Monitor LCD.

• Os parafusos para instalar o Suporte de Parede no Monitor LCD não são fornecidos.
• O comprimento do parafuso do Suporte de Parede difere dependendo da espessura do Suporte de Parede. Consulte a figura abaixo.

FW-100BZ40J

12 mm - 30 mm Parafuso (M8) Suporte de parede Tampa traseira do Monitor LCD

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

10 mm - 12 mm Parafuso (M6) Suporte de parede VS

FW-32BZ30J

10 mm - 12 mm Parafuso (M6) Suporte de parede Tampa traseira do Monitor LCD

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o Monitor LCD não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu Monitor LCD premindo o botão de alimentação no telecomando durante cerca de cinco segundos. O Monitor LCD irá reiniciar. Se o Monitor LCD não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no Monitor LCD e solte-o. Espere dois minutos e ligue o cabo de alimentação.
Em alternativa, prima o botão de alimentação no Monitor LCD durante cerca de 40 segundos até o Monitor LCD se desligar.

2 Consulte o menu Ajuda carregando em HELP no telecomando.

3 Ligue o Monitor LCD à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu Monitor LCD atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.

Quando liga o Monitor LCD, o Monitor LCD pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no Monitor LCD.

Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

O telecomando não funciona.

- Substitua as pilhas.

Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED

Saída de som:

FW-32BZ30J: 5 W + 5 W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

Bluetooth® Versão 4.2

Gama de frequência Potência de saída
LAN Sem fios (Monitor LCD)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(Monitor LCD)
2400-2483,5 MHz < 10,0 dBm

Entrada de vídeo/áudio (mini-tomada)

HDMI IN 1/2/3/4 (compatível com HDCP 2.3)

Vídeo (Apenas nos modelos FW-100BZ40J /

50BZ35J / 43BZ35J):

4096 × 2160p (50, 60 Hz) ^12 , 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)

- ⊕ + 19.5 V (Apenas nos modelos

FW-32BZ30J)

Esta tomada é para receber o sinal exteriorde controlo.

Alimentação, Ficha de Produto e outros

apenas modelos com adaptador de corrente fornecido

19,5 V DC com adaptador de corrente

Capacidade nominal: Entrada 220 V - 240 V

CA, 50 Hz

Classe de eficiência energética ^5

FW-100BZ40J: A+

FW-75BZ30J: A

FW-65BZ30J: A

FW-55BZ30J: B

FW-50BZ35J: A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J: A

FW-32BZ30J: B

Dimensões do ecrã (medido diagonalmente) (Aprox.)

FW-100BZ40J: 252,8 cm / 100 polegadas

FW-75BZ30J: 189,3 cm / 75 polegadas

FW-65BZ30J: 163,9 cm / 65 polegadas

FW-55BZ30J1: 138,8 cm / 55 polegadas

FW-55BZ30J: 138,8 cm / 55 polegadas

FW-50BZ35J: 125,7 cm / 50 polegadas

FW-50BZ30J: 125,7 cm / 50 polegadas

FW-65BZ30J: 201 kWh por ano

FW-50BZ35J: 132 kWh por ano

FW-43BZ35J: 105 kWh por ano

FW-43BZ30J: 89 kWh por ano

43BZ30J: 0,50 W (25 W no modo de atualização do EPG/software)

FW-32BZ30J: 0,50 W (10 W no modo de atualização do EPG/software)

Resolução do ecrã (horizontal × vertical) (pixéis) 3840 × 2160

Potência nominal

500 mA (para USB 1), 900 mA (para USB 2)

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de fixação para mesas

Posição normal:

FW-100BZ40J: 226,0 × 134,6 × 47,5

FW-75BZ30J: 168,6 × 104,5 × 41,0

FW-65BZ30J: 146,2 × 91,2 × 33,8

FW-55BZ30J1: 124,3 × 78,7 × 33,8

FW-55BZ30J: 124,3 × 78,7 × 33,8

FW-50BZ35J: 111,9 × 71,5 × 28,6

FW-50BZ30J: 112,6 × 71,8 × 28,6

FW-43BZ35J: 96,4 × 62,8 × 28,6

FW-43BZ30J: 97,2 × 63,2 × 28,6

FW-32BZ30J: 72,6 × 45,4 × 17,2

Posição estreita:

FW-75BZ30J: 168,6 × 104,5 × 41,0

FW-65BZ30J: 146,2 × 91,2 × 33,8

FW-55BZ30J1: 124,3 × 78,7 × 33,8

FW-55BZ30J: 124,3 × 78,7 × 33,8

sem suporte de fixação para mesas

FW-100BZ40J: 226,0 × 129,7 × 9,8

FW-75BZ30J: 168,6 × 96,9 × 7,2

FW-65BZ30J: 146,2 × 84,2 × 7,1

FW-55BZ30J1: 124,3 × 72,1 × 7,1

FW-55BZ30J: 124,3 × 71,9 × 7,1

FW-50BZ35J: 111,9 × 64,9 × 7,0

FW-50BZ30J: 112,6 × 65,3 × 7,0

FW-43BZ35J: 96,4 × 56,3 × 6,9

FW-43BZ30J: 97,2 × 56,7 × 7,0

FW-32BZ30J: 72,6 × 43,0 × 7,6

Largura do suporte (Aprox.) (cm)

Posição normal:

FW-100BZ40J: 190,1

FW-75BZ30J: 133,0

FW-65BZ30J: 113,0

FW-55BZ30J1 / 55BZ30J: 98,3

FW-50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J:66,5

FW-32BZ30J: 60,6

Posição estreita:

FW-75BZ30J: 55,9

FW-65BZ30J: 47,8

FW-55BZ30J1 / 55BZ30J: 45,8

Peso (Aprox.) (kg)

com suporte de fixação para mesas

FW-100BZ40J: 92,6

FW-75BZ30J: 32,9

FW-65BZ30J: 22,5

FW-55BZ30J1 / 55BZ30J: 16,6

FW-50BZ35J: 13,3

FW-50BZ30J: 12,9

FW-43BZ35J: 10,7

FW-43BZ30J: 10,5

FW-32BZ30J: 7,7

sem suporte de fixação para mesas

FW-100BZ40J: 88,9

FW-75BZ30J: 31,6

FW-65BZ30J: 21,6

FW-55BZ30J1 / 55BZ30J: 15,7

FW-50BZ35J: 12,7

FW-50BZ30J: 12,3

FW-43BZ35J: 10,2

FW-43BZ30J: 10

FW-32BZ30J: 7,5

Outros

Acessórios opcionais

Suporte de parede: SU-WL850 (apenas nos modelos FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J)

Suporte de parede: SU-WL450 (exceto para FW-100BZ40J)

Unidade de câmara e microfone: FWA-CE100

Temperatura de operação: 0 °C - 40 °C

Humidade operacional: 10 % - 80 % HR (não condensada)

*1 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

*2 Consulte o menu no ecrã para definir [Formato de sinal HDMI].

*3 Apenas HDMI IN 3 & 4. Utilize o cabo HDMI de velocidade ultrarrápida para estabelecer a ligação.

*4 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do Monitor LCD para o seu sistema de áudio.

*5 Esta informação é para a UE e outros países cujos regulamentos relevantes são baseados no regulamento de rotulagem de energia da UE.

*6 Consumo de energia em kWh por ano, com base no consumo de energia verificado com o Monitor LCD a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o Monitor LCD é utilizado.

*7 A energia em modo de espera (standby) especificada é atingida depois do Monitor LCD concluir os processos internos necessários.

*8 O consumo de energia em modo de espera (standby) irá aumentar quando o Monitor LCD estiver ligado à rede.

Nota

- A disponibilidade dos acessórios opcionais depende dos países/região/modelo de Monitor LCD/stock.

- O design e as características técnicas estão sujeitas a alteração sem aviso prévio.

- Algumas das instruções apresentadas no ecrã poderão não ser aplicadas ao seu modelo de Monitor LCD.

- A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories Licensing Corporation. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 1992-2020 Dolby Laboratories. Todos os direitos reservados.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. All rights reserved.
• Google e Android são marcas comerciais da Google LLC.
• Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® são marcas comerciais registadas da Wi-Fi Alliance.
• O logo Wi-Fi CERTIFIED™ é uma marca de certificação da Wi-Fi Alliance.
• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, Digital Surround e o logótipo DTS são marcas comerciais registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos e/ou noutros país. © 2020 DTS, Inc. TODOS OS DIREITOS RESERVADOS.
• O símbolo da palavra e os logótipos Bluetooth® são marcas comerciais registadas da Bluetooth SIG, Inc. e qualquer utilização desses símbolos por parte da Sony Corporation está sob licença. Outras marcas comerciais e nomes comerciais são propriedade dos respetivos proprietários.
• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.
• Abrangido por uma ou mais reivindicações das patentes HEVC enumeradas em patentlist.accessadvance.com.
• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.

Número de Registro do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

* O identificador de modelo seguido de "/1" fornece um novo número de registo de produto na base de dados EPREL de acordo com os requisitos de Nível 2 aplicados a partir de março de 2023. Consulte a etiqueta de energia incluída neste produto para confirmar que identificador de modelo corresponde à sua unidade.

PT

Indice

NOTA IMPORTANTE....2
