MANUAL DE UTILIZADOR Babytalker 1020 TOPCOM

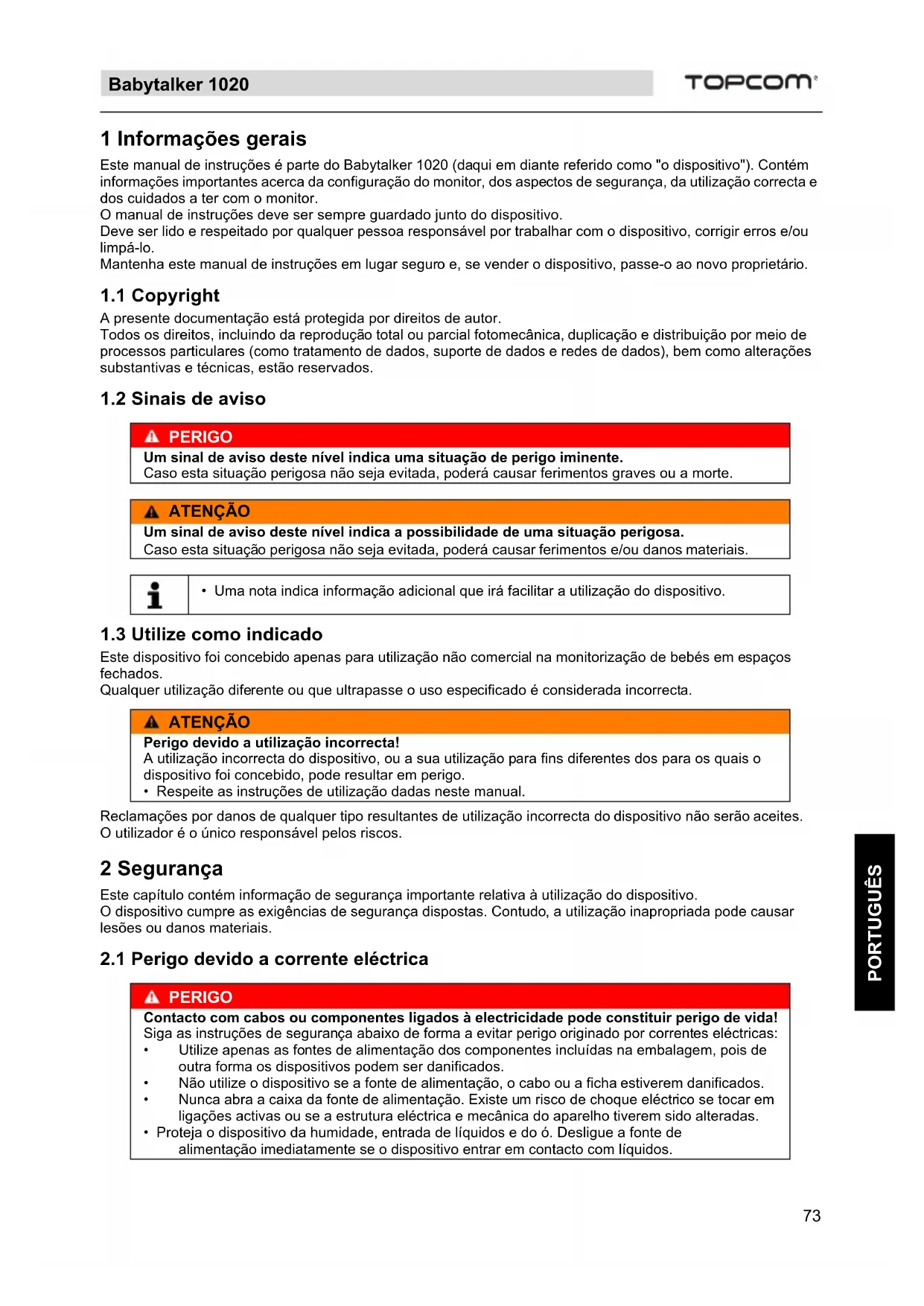

PORTUGUÊS 1 Informações gerais Este manual de instruções é parte do Babytalker 1020 (daqui em diante referido como "o dispositivo"). Contém informações importantes acerca da configuração do monitor, dos aspectos de segurança, da utilização correcta e dos cuidados a ter com o monitor. O manual de instruções deve ser sempre guardado junto do dispositivo. Deve ser lido e respeitado por qualquer pessoa responsável por trabalhar com o dispositivo, corrigir erros e/ou limpá-lo. Mantenha este manual de instruções em lugar seguro e, se vender o dispositivo, passe-o ao novo proprietário.

A presente documentação está protegida por direitos de autor. Todos os direitos, incluindo da reprodução total ou parcial fotomecânica, duplicação e distribuição por meio de processos particulares (como tratamento de dados, suporte de dados e redes de dados), bem como alterações substantivas e técnicas, estão reservados.

Este dispositivo foi concebido apenas para utilização não comercial na monitorização de bebés em espaços fechados. Qualquer utilização diferente ou que ultrapasse o uso especificado é considerada incorrecta. Reclamações por danos de qualquer tipo resultantes de utilização incorrecta do dispositivo não serão aceites. O utilizador é o único responsável pelos riscos. 2 Segurança Este capítulo contém informação de segurança importante relativa à utilização do dispositivo. O dispositivo cumpre as exigências de segurança dispostas. Contudo, a utilização inapropriada pode causar lesões ou danos materiais.

2.1 Perigo devido a corrente eléctrica

PERIGO Um sinal de aviso deste nível indica uma situação de perigo iminente. Caso esta situação perigosa não seja evitada, poderá causar ferimentos graves ou a morte. ATENÇÃO Um sinal de aviso deste nível indica a possibilidade de uma situação perigosa. Caso esta situação perigosa não seja evitada, poderá causar ferimentos e/ou danos materiais.

• Uma nota indica informação adicional que irá facilitar a utilização do dispositivo. ATENÇÃO Perigo devido a utilização incorrecta! A utilização incorrecta do dispositivo, ou a sua utilização para fins diferentes dos para os quais o dispositivo foi concebido, pode resultar em perigo.

• Respeite as instruções de utilização dadas neste manual. PERIGO Contacto com cabos ou componentes ligados à electricidade pode constituir perigo de vida! Siga as instruções de segurança abaixo de forma a evitar perigo originado por correntes eléctricas:

• Utilize apenas as fontes de alimentação dos componentes incluídas na embalagem, pois de outra forma os dispositivos podem ser danificados.

• Não utilize o dispositivo se a fonte de alimentação, o cabo ou a ficha estiverem danificados.

• Nunca abra a caixa da fonte de alimentação. Existe um risco de choque eléctrico se tocar em ligações activas ou se a estrutura eléctrica e mecânica do aparelho tiverem sido alteradas.

• Proteja o dispositivo da humidade, entrada de líquidos e do ó. Desligue a fonte de alimentação imediatamente se o dispositivo entrar em contacto com líquidos.Babytalker 1020

2.2 Utilização de pilhas

2.3 Instruções de segurança básicas

Siga as instruções de segurança abaixo de forma a utilizar o dispositivo em segurança: - O dispositivo tem de ser montado por um adulto. Durante a montagem, mantenha as peças pequenas fora do alcance das crianças. - Não permita que as crianças brinquem com o dispositivo ou com as suas partes. - Certifique-se de que o dispositivo e os cabos estão sempre fora do alcance do bebé. - Nunca cubra o dispositivo com uma toalha, cobertor, etc. - Qualquer componente danificado tem de ser substituído por peças sobressalentes originais. Estas peças são as únicas que se sabe respeitam os requisitos de segurança. - Desligue o dispositivo em todos os locais onde existam indicações de que deve fazê-lo. Os hospitais e as instalações de cuidados de saúde podem utilizar dispositivos sensíveis a altas frequências externas. 3 Construção e funcionamento Esta unidade de monitorização de bebés inclui uma unidade do adulto e uma unidade do bebé, interligadas por rádio em conformidade com o padrão PMR 446. A unidade do bebé inicia a transmissão logo que o seu microfone detecte um som. Estes sons são transmitidos para a unidade do adulto. Os utilizadores podem regular a sensibilidade do microfone (ver página 78). 4 Componentes da unidade do adulto (ver figura na página desdobrável).

• Desligue a fonte de alimentação se ocorrer um erro, durante uma tempestade e antes de limpar o dispositivo.

• Proteja os cabos de superfícies quentes ou outros perigos e não os constrinja. ATENÇÃO Perigo devido a utilização incorrecta! A utilização incorrecta de pilhas pode ser perigosa.

• Utilize apenas pilhas do mesmo tipo.

• Assegure-se de que coloca as pilhas com a polaridade correcta. A polaridade incorrecta irá danificar as pilhas e o dispositivo.

• Nunca coloque pilhas no fogo, pois podem explodir.

• Os terminais das pilhas não devem entrar em contacto, por acidente ou deliberadamente, nem tocar em objectos metálicos. Isto pode provocar o sobreaquecimento, explosão ou incêndios.

• Mantenha as pilhas longe do alcance das crianças. Caso as pilhas sejam engolidas, consulte imediatamente o médico.

• Pilhas que apresentem fugas de ácido podem causar danos permanentes na unidade. Manuseie as pilhas danificadas ou com fugas com muito cuidado. Perigo de queimaduras químicas! Utilize luvas de protecção.

• Retire as pilhas do dispositivo caso preveja que este não seja utilizado durante um período prolongado de tempo.

• O dispositivo não substitui a supervisão responsável e adequada por parte de um adulto. É apenas um acessório. 1Visor 2 Luz LED 3 Botão canal para cima - Selecciona o canal seguinte 4 Botão canal para baixo - Selecciona o canal anterior 5 Botão luz LED 6 Botão diminuir o volume 7 Altifalante 8 Botão aumentar o volume 9 Botão Ligar/Desligar 10 Botão configurar 11 Clipe de cinto 12 Conector do transformador de corrente 13 Tampa do compartimento das pilhas A75 Babytalker 1020

4.1 Componentes da unidade do bebé (ver figura na página desdobrável).

4.2 Ícones do visor (ver figura na página desdobrável)

5 Preparar o dispositivo para utilização

5.1 Instruções de segurança

5.2 Onde instalar o dispositivo

O dispositivo tem de ser instalado num local que respeite as seguintes exigências de forma a assegurar um funcionamento seguro e apropriado: - As tomadas eléctricas têm de estar acessíveis para que o cabo de alimentação possa ser facilmente removido, caso seja necessário.- O dispositivo deve ser instalado num lugar seco.

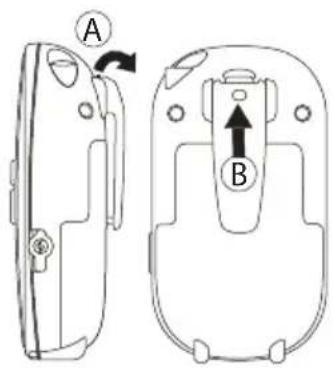

5.3 Remoção / instalação do clipe de cinto na

unidade do adulto - Para retirar o clipe de cinto da unidade, empurre o clipe de cinto (B) para cima ao mesmo tempo que puxa a patilha do clipe de cinto, separando-o da unidade (A).- Ao recolocar o clipe de cinto , um clique indica que o clipe de cinto está preso em posição. 14 Visor15 Botão canal para cima- Selecciona o canal seguinte16 Botão canal para baixo- Selecciona o canal anterior17 Botão configurar18 Botão Ligar/Desligar19 Microfone20 Botão luz de presença LED21 LED luz de presença22 Conector do transformador de corrente23 Tampa do compartimento das pilhas24 Controlo de sensibilidade de VOXUnidade do adulto25 Ícone de recepção de sinal26 Indicador do volume do som27 Número do canal28 Indicador de carga da pilhamostra o estado de carregamento das pilhas:- pilhas totalmente carregadas- pilhas fracas29 Ícone modo de privacidade30 Ícone do temporizador de alimentação31 Tempo do intervalo de alimentaçãoUnidade do bebé32 Ícone de transmissão33 Número do canal34 Indicador de carga da pilhamostra o estado de carga da pilha:- Pilha carregada- Símbolo intermitente: pilha quase descarregada35 Ícone indicador de adaptador de corrente ligado36 Ícone modo de privacidade ATENÇÃO Podem ocorrer lesões e danos materiais ao preparar o dispositivo para utilização!Não permita que as crianças brinquem com o material da embalagem. Existe o risco de sufocar.

5.4 Fonte de alimentação

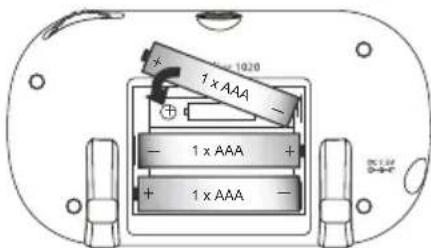

5.4.1 Colocar as pilhas na unidade do bebé

- Abra o compartimento das pilhas. - Coloque três pilhas alcalinas AAA (LR03). Assegure-se que coloca as pilhas respeitando a polaridade. - Feche o compartimento das pilhas.

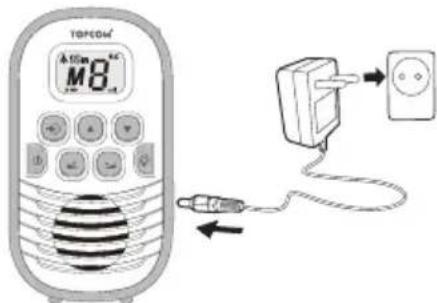

5.4.2 Ligação da unidade do bebé à corrente

eléctrica - Ligue o conector pequeno do transformador de corrente à entrada do transformador de corrente na lateral da unidade do bebé. Um clique indica que o transformador está fixo em posição. - Ligue o transformador de corrente (7,5V CC / 300mA) a uma tomada eléctrica (230-240V~ 50Hz).

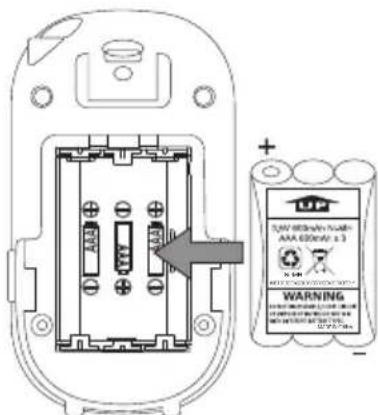

5.4.3 Colocar as pilhas na unidade do adulto

- Retire o clipe de cinto. - Prima a tampa do compartimento das pilhas e faça-a deslizar para baixo. - Instale o conjunto de pilhas recarregáveis respeitando a polaridade, tal como indicado na figura. - Reponha a tampa do compartimento das pilhas e o clipe de cinto.

5.4.4 Carregar as pilhas na unidade do adulto

- Ligue o transformador de corrente (7,5V CC / 300mA) a uma tomada eléctrica (230-240V~ 50Hz). - O indicador do carregador de pilhas intermitente no visor indica que as pilhas estão a ser carregadas:

• A unidade do bebé pode funcionar com três pilhas alcalinas AAA ou por meio da unidade de alimentação fornecida.

• A unidade do bebé não tem função de carregamento.

• Aconselhamos a colocar pilhas na unidade mesmo que tenha decidido utilizar a unidade ligada à corrente. Assim, as pilhas poderão alimentar automaticamente a unidade mesmo quando há uma falha na alimentação eléctrica.

• Não utilize pilhas novas e gastas ao mesmo tempo.

• Utilize apenas o transformador de corrente incluído. ATENÇÃO A utilização de pilhas não recarregáveis na unidade do adulto pode causar lesões e danos materiais!

• Utilize apenas o conjunto de pilhas de Ni-MH fornecido com o produto.

• A unidade do adulto apenas pode ser utilizada com o conjunto de pilhas de Ni- MH incluído. Não pode ser utilizada com pilhas unitárias de Ni-MH!

• As pilhas levam cerca de 12 horas a carregar.

• As pilhas são carregadas continuamente. Por isso, o indicador do carregador de pilhas intermitente no visor continua visível, mesmo quando as pilhas estão totalmente carregadas.

6.1 Ligar e desligar a unidade do adulto e a unidade do bebé

- Prima o botão Ligar/Desligar para ligar a unidade do adulto. O visor ilumina-se. - Para ligar a unidade do bebé, prima o botão Ligar/Desligar . O visor ilumina-se. - Para desligar a unidade do adulto, prima e mantenha premido o botão Ligar/Desligar até que o visor se apague - Para desligar a unidade do bebé, prima e mantenha premido o botão Ligar/Desligar até que o visor se apague.

6.2 Configurar o canal

Para que haja comunicação entre a unidade do bebé e a unidade do adulto, é necessário que ambas estejam definidas para o mesmo canal. - Prima o botão canal para cima ou canal para baixo na unidade do adulto para seleccionar o canal na unidade do adulto. - Prima o botão canal para cima ou canal para baixo na unidade do bebé para seleccionar o mesmo canal que na unidade do adulto. Logo que as duas unidades estejam configuradas para o mesmo canal, a unidade do adulto pode receber o sinal da unidade do bebé. Quando é apresentado numa ou em ambas as unidades, o modo de privacidade encontra-se activado. Ver o capítulo “Activar o modo de privacidade” na página 77.

6.3 Activar o modo de privacidade

O Babytalker 1020 opera em frequências gratuitas (PMR - 446Mhz). Qualquer outro dispositivo PMR que se encontro área de alcance da unidade e definido para o mesmo canal pode ouvir a transmissão do sinal do dispositivo de monitorização do bebé. Isto significa também que a unidade do adulto pode também receber sinais de outros dispositivos PMR. Para evitar distúrbios com origem noutros dispositivos PMR, é necessário activar o modo de privacidade tanto na unidade do adulto como na unidade do bebé. Logo que a unidade do adulto e da unidade do bebé estejam configuradas para o mesmo canal, - Prima o botão configurar uma vez para configurar o modo de privacidade na unidade do adulto. - Prima o botão configurar uma vez para configurar o modo de privacidade na unidade do bebé.

6.4 Definir o volume da transmissão na unidade do adulto

Existem 8 níveis de volume. - Prima o botão para aumentar o volume. - Prima o botão para diminuir o volume.

6.5 Definir a sensibilidade da detecção VOX

A unidade do bebé opera em modo VOX. Isto significa que a unidade do bebé começa a emitir assim que o microfone detecta som. A sensibilidade da detecção do som pode ser alterada pelo utilizador. Se aumentar a sensibilidade, a unidade do bebé responde a sons menos intensos. A sensibilidade VOX pode ser ajustada rodando o botão de sensibilidade VOX ; - Na direcção dos ponteiros do relógio para a posição VOX mais sensível - Na direcção oposta à dos ponteiros do relógio para a posição VOX menos sensível IMPORTANTE: Quando a unidade do bebé se encontra em transmissão (TX no visor), o canal não pode ser configurado. O botão canal para cima ou canal para baixo não funciona. Assegure-se de que o botão de regulação da sensibilidade VOX se encontra no mínimo (no sentido anti-horário) e tente evitar ruídos excessivos ao configurar o canal da unidade do bebé.

• Quando o modo de privacidade está activado, é apresentado.

6.6 Temporizador de alimentação

O temporizador de alimentação é um temporizador decrescente que pode ser utilizado para gerar um som de alarme para o lembrar da próxima alimentação ou da hora do medicamento. Para ligar o temporizador decrescente e definir o tempo. - Prima e mantenha premido o botão Definir durante 5 segundos. O ícone de temporizador de alimentação e o intervalo de tempo de alimentação são apresentados. - Prima o botão Canal para cima para seleccionar a hora. - Prima o botão Canal para cima para seleccionar os minutos. - Prima o botão Definir para confirmar. Depois de ouvir o alarme, prima qualquer botão (excepto o botão Ligar/Desligar) para desactivar.

6.7 Luz de presença na unidade do bebé

- Prima a luz de presença para activar o LED de luz de presença . - Prima novamente o botão de luz de presença para desactivar o LED de luz de presença .

6.8 Luz LED na unidade do adulto

- Prima o botão da luz LED para activar a luz LED . - Prima novamente o botão da luz LED para desactivar a luz LED . 7 Dados técnicos 8 Limpeza e manutenção Este capítulo contém informação importante sobre a limpeza e manutenção do dispositivo. Siga as instruções de forma a evitar danos originados por uma limpeza incorrecta do dispositivo e para assegurar que este continua a funcionar de forma adequada.

8.1 Instruções de segurança

- Utilize um pano suave humedecido para limpar o aparelho. - Utilize um pincel suave para limpar as ligações e os contactos sujos.

• Para desactivar o temporizador de alimentação durante a contagem decrescente, entre novamente nesta função de menu e reponha a hora e os minutos em zero. Canais Subcódigo Frequência Alcance Poder de Transmissão Tipo de Modulação Espaçamento de canais Pilhas Transformador de corrente

• Desligue o dispositivo e desligue da tomada corrente antes de o limpar. ATENÇÃO Perigo devido a fuga de ácido das pilhas! Caso as pilhas estejam a babar, o líquido pode causar lesões (irritação da pele) ou danos no dispositivo.

• Utilize luvas de protecção. ATENÇÃO

• Não utilize agentes de limpeza ou solventes. Estes produtos podem danificar o exterior e entrar para dentro do dispositivo, causando danos permanentes.

PORTUGUÊS - Utilize um pano seco que não liberte partículas para limpar os contactos das pilhas e o compartimento das pilhas. - Caso a unidade se molhe, desligue-a e retire imediatamente as pilhas. Seque o compartimento das pilhas com um pano macio de modo a minimizar os danos potenciais causados pela água. Deixe o compartimento das pilhas aberto durante a noite ou até estar completamente seco. Espere até que o dispositivo fique completamente seco antes de o utilizar novamente.

- Verifique regularmente e substitua as pilhas do dispositivo. - Verifique as ligações e os cabos para se assegurar de que estão a funcionar.

Remova as pilhas da unidade do adulto e do bebé. Coloque o dispositivo num local seco.

8.5 Eliminação (protecção ambiental)

Eliminação do dispositivo nos termos da Directiva CE 2002/96/CE-REEE (Resíduos de equipamentos eléctricos e electrónicos). Se tiver alguma dúvida, contacte o responsável local pela eliminação de resíduos. As pilhas devem ser eliminadas de modo a não danificar o ambiente, em conformidade com os regulamentos locais. 9 Declaração de conformidade CE A TOPCOM EUROPE N.V. declara que este dispositivo se encontra em conformidade com os requisitos essenciais e outras disposições relevantes da Directiva 1999/5/CE. A Declaração de Conformidade pode ser encontrada em: http://www.topcom.net/cedeclarations.asp 10 Topcom garantia

10.1 Período de garantia

As unidades Topcom têm um período de garantia de 24 meses. O período de garantia entra em efeito a partir da data de compra da unidade. Não há nenhuma garantia em baterias padrão ou recarregáveis (tipo de AA/AAA). Consumíveis e defeitos que causem um efeito negligenciável sobre o funcionamento ou o valor do equipamento não se encontram cobertos por esta garantia. A prova de garantia terá de ser dada com a apresentação da respectiva confirmação de compra, ou uma cópia da mesma, no qual aparecem indicados a data de compra bem como o modelo da unidade.

10.2 Exclusões de garantia

Danos ou defeitos causados pelo tratamento ou operação incorrectos e danos resultantes da utilização de peças ou acessórios não originais não são abrangidos pela garantia. A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo, nem quaisquer danos causados durante o transporte. Não se poderá reclamar os direitos de garantia se o número de série que se encontra na unidade tiver sido alterado, retirado ou tornado ilegível. Qualquer reclamação de garantia não será válida se a unidade tiver sido reparada, alterada ou modificada pelo comprador. PERIGO Perigo de vida devido a corrente eléctrica!

• Desligue o dispositivo da corrente antes de tentar resolver quaisquer problemas. ATENÇÃO Reparações que não sejam realizadas de forma adequada podem ser perigosas e danificar o dispositivo!

• Não experimente ajustar ou reparar o dispositivo

• O dispositivo ou os cabos apenas devem ser reparados por um técnico especializado no centro de serviços.

• Se suspeitar que o dispositivo está danificado (por exemplo, se alguém o deixou cair), leve-o a um técnico especializado para o examinar antes de o voltar a utilizar.81 Babytalker 1020
