BEDIENUNGSANLEITUNG Babytalker 1020 TOPCOM

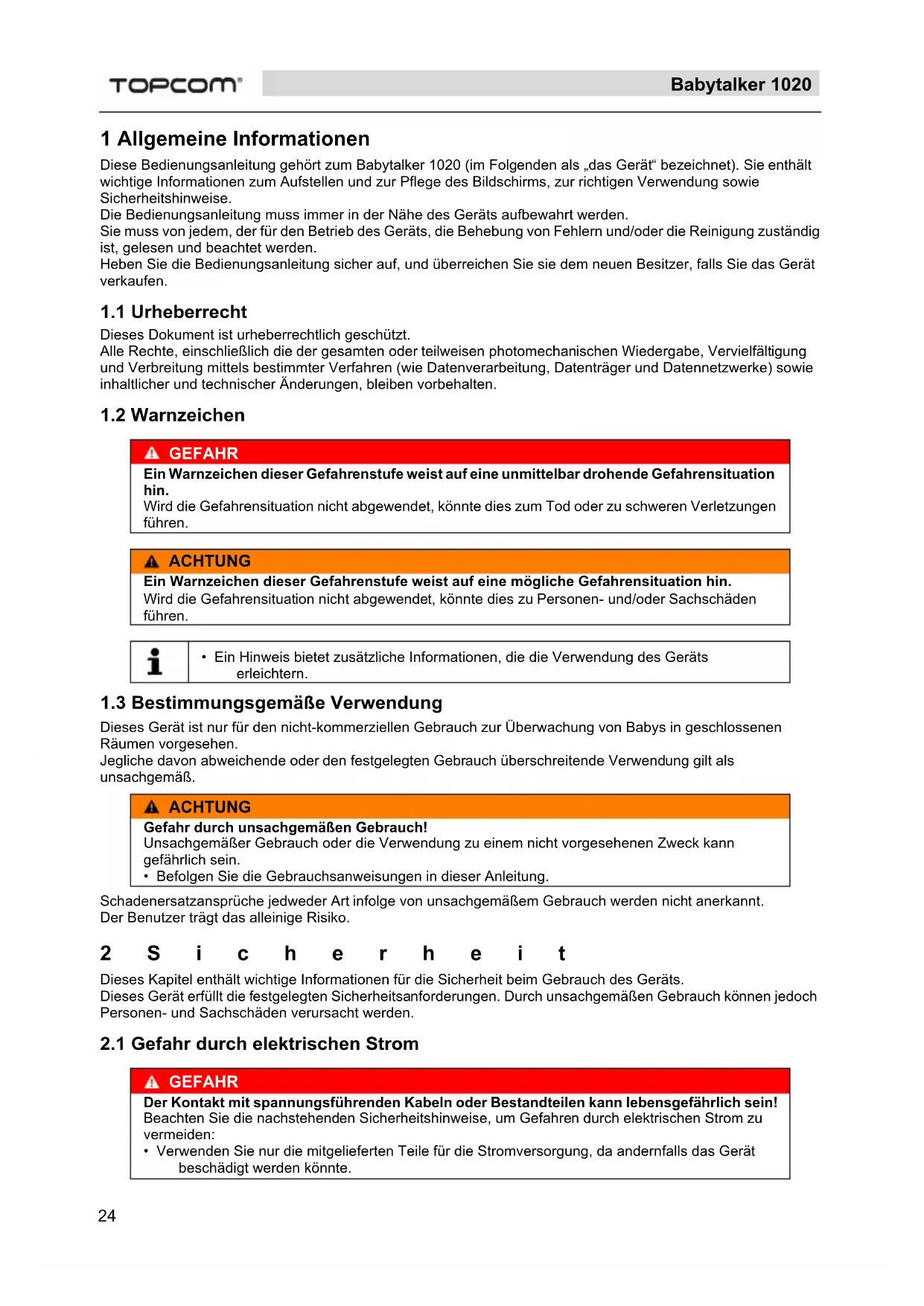

1 Allgemeine Informationen Diese Bedienungsanleitung gehört zum Babytalker 1020 (im Folgenden als „das Gerät“ bezeichnet). Sie enthält wichtige Informationen zum Aufstellen und zur Pflege des Bildschirms, zur richtigen Verwendung sowie Sicherheitshinweise. Die Bedienungsanleitung muss immer in der Nähe des Geräts aufbewahrt werden. Sie muss von jedem, der für den Betrieb des Geräts, die Behebung von Fehlern und/oder die Reinigung zuständig ist, gelesen und beachtet werden. Heben Sie die Bedienungsanleitung sicher auf, und überreichen Sie sie dem neuen Besitzer, falls Sie das Gerät verkaufen.

Dieses Dokument ist urheberrechtlich geschützt. Alle Rechte, einschließlich die der gesamten oder teilweisen photomechanischen Wiedergabe, Vervielfältigung und Verbreitung mittels bestimmter Verfahren (wie Datenverarbeitung, Datenträger und Datennetzwerke) sowie inhaltlicher und technischer Änderungen, bleiben vorbehalten.

1.3 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den nicht-kommerziellen Gebrauch zur Überwachung von Babys in geschlossenen Räumen vorgesehen. Jegliche davon abweichende oder den festgelegten Gebrauch überschreitende Verwendung gilt als unsachgemäß. Schadenersatzansprüche jedweder Art infolge von unsachgemäßem Gebrauch werden nicht anerkannt. Der Benutzer trägt das alleinige Risiko. 2Sicherheit Dieses Kapitel enthält wichtige Informationen für die Sicherheit beim Gebrauch des Geräts. Dieses Gerät erfüllt die festgelegten Sicherheitsanforderungen. Durch unsachgemäßen Gebrauch können jedoch Personen- und Sachschäden verursacht werden.

2.1 Gefahr durch elektrischen Strom

GEFAHR Ein Warnzeichen dieser Gefahrenstufe weist auf eine unmittelbar drohende Gefahrensituation hin. Wird die Gefahrensituation nicht abgewendet, könnte dies zum Tod oder zu schweren Verletzungen führen. ACHTUNG Ein Warnzeichen dieser Gefahrenstufe weist auf eine mögliche Gefahrensituation hin. Wird die Gefahrensituation nicht abgewendet, könnte dies zu Personen- und/oder Sachschäden führen.

• Ein Hinweis bietet zusätzliche Informationen, die die Verwendung des Geräts erleichtern. ACHTUNG Gefahr durch unsachgemäßen Gebrauch! Unsachgemäßer Gebrauch oder die Verwendung zu einem nicht vorgesehenen Zweck kann gefährlich sein.

• Befolgen Sie die Gebrauchsanweisungen in dieser Anleitung. GEFAHR Der Kontakt mit spannungsführenden Kabeln oder Bestandteilen kann lebensgefährlich sein! Beachten Sie die nachstehenden Sicherheitshinweise, um Gefahren durch elektrischen Strom zu vermeiden:

• Verwenden Sie nur die mitgelieferten Teile für die Stromversorgung, da andernfalls das Gerät beschädigt werden könnte.25 Babytalker 1020

2.2 Verwendung von Batterien/Akkus

2.3 Grundlegende Sicherheitshinweise

Beachten Sie die nachstehenden Sicherheitshinweise für eine sichere Verwendung des Geräts: - Das Gerät muss von einem Erwachsenen zusammengebaut werden. Halten Sie Kleinteile beim Zusammenbau außerhalb der Reichweite von Kindern. - Lassen Sie Kinder nicht mit dem Gerät oder seinen Teilen spielen. - Vergewissern Sie sich, dass sich das Gerät und die Kabel immer außerhalb der Reichweite des Babys befinden. - Bedecken Sie das Gerät nicht mit einem Handtuch, einer Decke usw. - Defekte Bestandteile müssen durch Original-Ersatzteile ersetzt werden. Nur diese Teile garantieren die Erfüllung der Sicherheitsanforderungen. - Schalten Sie das Gerät ab, wo immer Sie durch Hinweise dazu aufgefordert werden. Krankenhäuser und Pflegeeinrichtungen verwenden eventuell Geräte, die empfindlich auf externe hohe Frequenzen reagieren. 3 Aufbau und Funktion Dieses Babyfon beinhaltet eine Elterneinheit und eine Babyeinheit, die über Funk gemäß der PMR-446-Norm verbunden sind. Die Babyeinheit beginnt mit der Wiedergabe, sobald das Mikrofon einen Ton empfängt. Diese Töne werden von der Elterneinheit übertragen. Benutzer können die Empfindlichkeit des Mikrofons einstellen (siehe Seite 28). 4 Teile der Elterneinheit (siehe Abbildung auf der Ausklappseite).

• Das Gerät darf nicht verwendet werden, wenn Netzteil, Kabel oder Stecker beschädigt sind.

• Öffnen Sie niemals das Gehäuse des Netzteils. Es besteht die Gefahr eines Stromschlags, wenn spannungsführende Anschlüsse berührt werden oder die elektrische und mechanische Struktur des Geräts verändert wird.

• Schützen Sie das Gerät vor Feuchtigkeit, eindringenden Flüssigkeiten und Staub. Trennen Sie das Gerät sofort von der Stromversorgung, wenn es mit Flüssigkeit in Kontakt kommt.

• Trennen Sie das Gerät bei einer Störung, bei Gewitter und vor der Reinigung von der Stromversorgung.

• Schützen Sie das Kabel vor heißen Oberflächen oder anderen Gefahren, und klemmen Sie es nicht ein. ACHTUNG Gefahr durch unsachgemäßen Gebrauch! Der unsachgemäße Gebrauch von Batterien/Akkus kann gefährlich sein.

• Verwenden Sie nur Batterien/Akkus des gleichen Typs.

• Vergewissern Sie sich, dass Sie beim Einlegen der Batterien/Akkus die richtige Polarität beachten. Eine falsche Polarität führt zu Schäden an den Batterien/Akkus und am Gerät.

• Werfen Sie Batterien/Akkus niemals ins Feuer, da sie explodieren könnten.

• Die Enden der Batterien/Akkus sollten nie zufällig oder absichtlich Kontakt miteinander haben oder metallische Gegenstände berühren. Dies führt zu Überhitzung, Explodieren oder Feuer.

• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Suchen Sie sofort einen Arzt auf, wenn Batterien/Akkus verschluckt wurden.

• Auslaufende Batterie-/Akkusäure kann dauerhafte Schäden am Gerät verursachen. Seien Sie beim Umgang mit beschädigten oder auslaufenden Batterien/Akkus besonders vorsichtig. Gefahr von Verätzungen! Verwenden Sie Schutzhandschuhe.

• Entfernen Sie die Batterien/Akkus, wenn das Gerät längere Zeit nicht verwendet wird.

• Das Gerät ist kein Ersatz für eine verantwortungsvolle und richtige Aufsicht durch die Eltern, es ist nur ein Hilfsmittel. 1 Display 2 LED-Leuchte 3 Kanal-nach-oben-Taste - Wählen Sie den nächsten Kanal 4 Kanal-nach-unten-Taste - Wählen Sie den nächsten Kanal 5 Taste LED-Leuchte 6 Lautstärke leiser 7 Lautsprecher 8 Lautstärke lauter 9 Ein-/Aus-Taste 10 Taste einstellen 11 Gürtelclip 12 Netzteil-Buchse 13 Batterie-/Akkufachabdeckung ABabytalker 1020

4.1 Teile der Babyeinheit (siehe Abbildung auf der Ausklappseite).

4.2 Display-Symbole (siehe Abbildung auf der Ausklappseite)

5 Vorbereitung des Geräts für den Gebrauch

5.1 Sicherheitshinweise

5.2 Aufstellen des Geräts

Um einen sicheren und ordnungsgemäßen Betrieb zu gewährleisten, muss das Gerät an einem Ort aufgestellt werden, der folgenden Anforderungen entspricht: - Steckdosen müssen leicht zugänglich sein, so dass sich das Netzkabel bei Bedarf ganz einfach entfernen lässt.- Das Gerät muss an einem trockenen Ort aufgestellt werden.

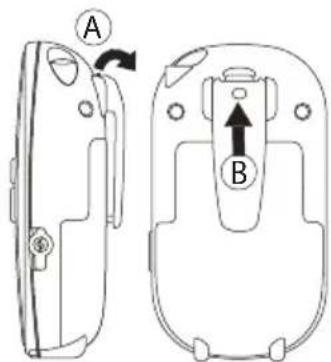

5.3 Entfernen/Anbringen des Gürtelclips von/an der

Elterneinheit - Um den Gürtelclip vom Gerät zu entfernen, drücken Sie den Gürtelclip (B) nach oben und ziehen Sie die Lasche des Gürtelclips vom Gerät (A) weg.- Wenn Sie den Gürtelclip wieder montieren, zeigt ein Klicken an, dass er eingerastet ist.

5.4.1 Einlegen der Akkus in die Babyeinheit

14 Display15 Kanal-nach-oben-Taste - Wählen Sie den nächsten Kanal16 Kanal-nach-unten-Taste - Wählen Sie den nächsten Kanal17 Taste einstellen 18 Ein-/Aus-Taste19 Mikrofon20 Taste LED-Nachtleuchte21 LED-Nachtleuchte 22 Netzteil-Buchse23 Batterie-/Akkufachabdeckung24 VOX-EmpfindlichkeitsreglerElterneinheit25 Signalempfangssymbol26 Lautstärkeanzeige27 Kanal28 Akkuladeanzeigezeigt den Ladestand des Akkus an:- Akku voll aufgeladen- Akku fast leer29 Privat-Modus-Symbol30 Fütterungszeitschalter-Symbol31 FütterungszeitBabyeinheit32 Übertragungssymbol33 Kanal34 Akkuladeanzeigezeigt den Ladestand des Akkus an:- Batterie/Akku voll- Symbol blinkt: Batterie/Akku fast leer35 Symbol für ein angeschlossenes Netzteil36 Privat-Modus-Symbol ACHTUNG Bei der Vorbereitung des Geräts für den Gebrauch können Personen- oder Sachschäden auftreten!Kinder dürfen nicht mit dem Verpackungsmaterial spielen. Es besteht Erstickungsgefahr.

• Die Babyeinheit kann mit drei AAA Alkali-Batterien oder über das mitgelieferte Netzteil betrieben werden. • Die Babyeinheit hat keine Ladefunktion.• Wir empfehlen, Batterien auch dann einzulegen, wenn Sie das Gerät über das Netzteil betreiben wollen. Dadurch können die Batterien im Falle einer Stromunterbrechung das Gerät automatisch weiter mit Strom versorgen.• Verwenden Sie niemals gleichzeitig leere und neue Batterien/Akkus.

DEUTSCH - Öffnen Sie das Batterie-/Akkufach. - Legen Sie die drei AAA Alkali-Batterien ein (LR03). Beachten Sie die richtige Polarität. - Schließen Sie das Batterie-/Akkufach.

5.4.2 Anschließen der Babyeinheit an die

Stromversorgung - Stecken Sie den kleinen Stecker des Netzteils in die Netzadapterbuchse an der Seite der Babyeinheit. Ein Klicken zeigt an, dass die Buchse eingerastet ist. - Schließen Sie das Netzteil (7,5 V DC / 300 mA) an eine Steckdose an (230-240 V~ 50 Hz).

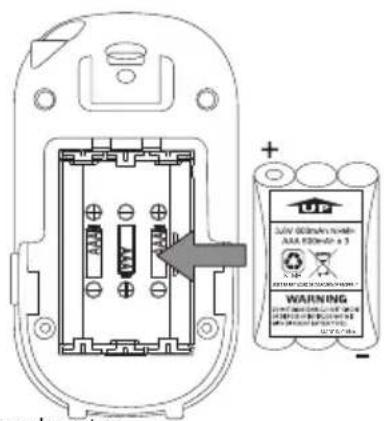

5.4.3 Einlegen der Akkus in die Elterneinheit

- Entfernen Sie den Gürtelclip. - Drücken Sie auf die Akkufachabdeckung und schieben Sie sie nach unten. - Legen Sie den Akkupack ein. Achten Sie dabei auf die angegebene Polarität. - Montieren Sie die Akkufachabdeckung und den Gürtelhalter wieder.

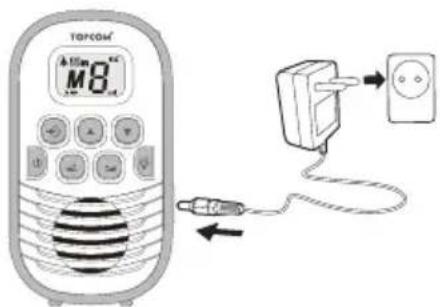

5.4.4 Laden des Akkus der Elterneinheit

- Das Netzteil (7,5 V DC / 300 mA) an eine Steckdose (230-240 V~ 50 Hz) anschließen. - Die blinkende Akkuladeanzeige im Display zeigt das die Akkus geladen werden : 6 Betrieb des Geräts

6.1 Ein- und Ausschalten von Elterneinheit und Babyeinheit

- Drücken Sie die Ein-/Aus-Taste , um die Elterneinheit einzuschalten. Das Display leuchtet auf. - Um die Babyeinheit einzuschalten, drücken Sie die Ein-/Aus-Taste . Das Display leuchtet auf. - Um die Elterneinheit auszuschalten, halten Sie die Ein-/Aus-Taste solange gedrückt, bis das Display dunkel wird. - Um die Babyeinheit auszuschalten, halten Sie die Ein-/Aus-Taste solange gedrückt, bis das Display dunkel wird.

• Verwenden Sie nur das mitgelieferte Netzteil. ACHTUNG Die Verwendung von nicht-aufladbaren Batterien in der Elterneinheit kann zu Verletzungen oder Schäden am Gerät führen!

• Verwenden Sie nur den mit dem Produkt mitgelieferten Ni-MH-Akkupack.

• Die Elterneinheit kann nur mit dem mitgelieferten Ni-MH-Akkupack verwendet werden. Es kann nicht mit einfachen Ni- MH-Batterien verwendet werden!

• Die Ladezeit des Akkupacks beträgt etwa 12 Stunden.

• Die Akkus werden ununterbrochen geladen. Dadurch ist die blinkende Akkuladeanzeige im Display noch immer sichtbar selbst wenn die Akkus vollständig geladen sind.

6.2 Einstellen des Kanals

Für die Kommunikation zwischen Baby- und Elterneinheit müssen beide Geräte auf denselben Kanal eingestellt sein. - Drücken Sie die Kanal-nach-oben- oder Kanal-nach-unten- Taste auf der Elterneinheit, um den Kanal der Elterneinheit einzustellen. - Drücken Sie die Kanal-nach-oben- oder Kanal-nach-unten- Taste auf der Babyeinheit, um denselben Kanal wie auf der Elterneinheit einzustellen. Sobald beide Einheiten auf denselben Kanal eingestellt sind, kann die Elterneinheit das Signal der Babyeinheit empfangen. Wenn auf einer oder beiden Einheiten angezeigt wird, ist der Privat-Modus aktiviert. Siehe Kapitel “Aktivieren des Privat-Modus” auf Seite 28.

6.3 Aktivieren des Privat-Modus

Der Babytalker 1020 verwendet freie Frequenzen (PMR - 446 Mhz). Jedes andere PMR-Gerät im Umkreis auf demselben Kanal kann das übertragene Signal des Babyfons hören. Dies bedeutet auch, dass die Elterneinheit das Signal eines anderen PMR-Geräts empfangen kann. Um Störungen durch andere PMR-Geräte zu verhindern, muss der Privat-Modus sowohl auf der Eltern- als auch der Babyeinheit aktiviert sein. Sobald der Kanal der Elterneinheit und der Babyeinheit gleich sind, - drücken Sie einmal die Taste , um den Privat-Modus auf der Elterneinheit zu aktivieren. - drücken Sie einmal die Taste , um den Privat-Modus auf der Babyeinheit zu aktivieren.

6.4 Einstellen der Übertragungslautstärke der Elterneinheit

Es gibt 8 Lautstärkepegel. - Drücken Sie die Taste , um die Lautstärke zu erhöhen. - Drücken Sie die Taste , um die Lautstärke zu verringern.

6.5 Einstellen der Mikrofonempfindlichkeit (VOX)

Die Babyeinheit wird im VOX-Modus betrieben. Das bedeutet, dass die Babyeinheit anfängt zu senden, sobald das Mikrofon ein Geräusch auffängt. Die Empfindlichkeit für die Geräuscherkennung kann vom Benutzer eingestellt werden. Wenn Sie die Empfindlichkeit erhöhen, fängt die Babyeinheit leisere Geräusche auf. Die Regelung der VOX-Empfindlichkeit erfolgt über den VOX-Empfindlichkeitsschalter : - Im Uhrzeigersinn bis zur höchsten VOX-Empfindlichkeit - Gegen den Uhrzeigersinn bis zur niedrigsten VOX-Empfindlichkeit

6.6 Fütterungszeitschalter

Der Fütterungszeitschalter ist ein Kurzzeitmesser, der dafür verwendet werden kann, einen Alarmton auszusenden, der Sie an die nächste Fütterung oder Medizingabe erinnert. Einschalten und Einstellen des Kurzzeitmessers. - Halten Sie die Einstelltaste 5 Sekunden lang gedrückt. Das Fütterungszeitschalter-Symbol und die Fütterungszeit werden angezeigt. - Drücken Sie die Kanal-nach-oben- Taste, um Stunden einzustellen. - Drücken Sie die Kanal-nach-unten- Taste, um Minuten einzustellen. - Drücken Sie die Einstelltaste zur Bestätigung. WICHTIG: Wenn die Babyeinheit ein Signal sendet (TX erscheint auf dem Display), kann der Kanal nicht eingestellt werden. Die Tasten „Kanal nach oben“ bzw. „Kanal nach unten“ reagieren nicht. Vergewissern Sie sich, dass der VOX-Empfindlichkeitsschalter auf die niedrigste Stufe (gegen den Uhrzeigersinn) gestellt ist und vermeiden Sie übermäßige Geräusche, wenn Sie den Kanal der Babyeinheit einstellen.

• Wenn der Privat-Modus aktiviert ist, wird angezeigt.

DEUTSCH Sobald der Alarm ertönt, drücken Sie eine beliebige Taste zum Ausschalten (ausgenommen der Ein-/Aus-Taste) .

6.7 Nachtleuchte an der Babyeinheit

- Drücken Sie die Nachtleuchte-Taste , um die LED-Nachtleuchte zu aktivieren. - Drücken Sie die Nachtleuchte-Taste erneut, um die LED-Nachtleuchte zu deaktivieren.

6.8 LED-Leuchte an der Elterneinheit

- Drücken Sie die LED-Leuchte-Taste , um die LED-Leuchte zu aktivieren. - Drücken Sie die LED-Leuchte-Taste erneut, um die LED-Leuchte zu deaktivieren. 7 Technische Daten 8 Reinigung und Wartung Dieses Kapitel enthält wichtige Informationen über die Reinigung und Wartung des Geräts. Befolgen Sie die Anweisungen, um Schäden durch eine unsachgemäße Reinigung des Geräts zu vermeiden und sicherzustellen, dass es weiterhin ordnungsgemäß funktioniert.

8.1 Sicherheitshinweise

- Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. - Reinigen Sie verschmutzte Anschlüsse und Kontakte mit einem weichen Pinsel. - Verwenden Sie ein trockenes, fusselfreies Tuch, um die Batterie-/Akkukontakte und das Batterie-/ Akkufach zu reinigen. - Sollte das Gerät mit Feuchtigkeit in Kontakt kommen, schalten Sie es aus und entfernen Sie sofort die Batterien/Akkus. Trocknen Sie das Batterie-/Akkufach mit einem weichen Tuch, um den potenziellen Wasserschaden zu minimieren. Lassen Sie das Batterie-/Akkufach über Nacht geöffnet, oder bis es vollständig getrocknet ist. Benutzen Sie das Gerät erst wieder, wenn es vollständig getrocknet ist.

• Um den Fütterungszeitschalter während des Countdowns auszuschalten, geben Sie diese Menüfunktion erneut ein und setzen Sie Stunde und Minute zurück auf Null. Kanäle Subcode Frequenz Reichweite Sendeleistung Modulationstyp Kanalabstand Batterien/Akkus Netzteil

DCS 446,00625 MHz - 446,09375 MHz Bis zu 2 km (im Freien) =< 500 mW ERP FM - F3E 12,5 kHz Babyeinheit: 3 x AAA ‘LR03’ Alkali-Batterien Elterneinheit: Akkupack (3 x AAA Ni-MH-Akkus) Babyeinheit: Eingang: 230-240 V~ 50 Hz / Ausgang: 7,5 V DC/ 300 mA Elterneinheit: Eingang: 230-240 V~ 50 Hz / Ausgang: 7,5 V DC/ 300 mA GEFAHR Lebensgefahr durch elektrischen Strom!

• Schalten Sie das Gerät vor der Reinigung aus, und ziehen Sie den Netzstecker. ACHTUNG Gefahr durch auslaufende Batteriesäure! Wenn die Batterien/Akkus auslaufen, kann die austretende Flüssigkeit zu Verletzungen (Hautirritationen) oder Schäden am Gerät führen.

• Verwenden Sie Schutzhandschuhe. ACHTUNG

• Verwenden Sie keine Reinigungs- oder Lösungsmittel. Diese können das Gehäuse beschädigen, in das Gerät eindringen und so einen dauerhaften Schaden verursachen.

- Prüfen Sie regelmäßig die Batterien/Akkus des Geräts. - Vergewissern Sie sich, dass die Anschlüsse und Kabel funktionieren.

Entfernen Sie die Batterien/Akkus aus der Elterneinheit und der Babyeinheit. Lagern Sie das Gerät an einem trockenen Ort.

8.5 Entsorgung (Umweltschutz)

Entsorgen Sie das Gerät gemäß EG-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie). Falls Sie Fragen haben, wenden Sie sich bitte an die lokale Behörde, die für die Abfallentsorgung zuständig ist. Batterien/Akkus sollten auf umweltfreundliche Art gemäß der örtlichen Vorschriften entsorgt werden. 9 EG-Konformitätserklärung Hiermit erklärt TOPCOM EUROPE N.V., dass dieses Gerät die wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Die Konformitätserklärung finden Sie auf folgender Internetseite: http://www.topcom.net/cedeclarations.asp 10 Topcom-Garantie

Topcom-Geräte haben eine 24-monatige Garantiezeit. Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät erworben wurde. Die Garantie gilt nicht für normale Batterien oder wiederaufladbare Akkus (Typen AA/AAA). Verschleißteile oder Mängel, die den Wert oder die Gebrauchstauglichkeit des Geräts nur unerheblich beeinflussen, sind von der Garantie ausgeschlossen. Der Garantieanspruch muss durch den Originalkaufbeleg oder eine Kopie des Kaufbelegs, auf dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.

10.2 Garantieausschlüsse

Schäden oder Mängel, die durch unsachgemäße Handhabung oder unsachgemäßen Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder -zubehör entstehen, werden nicht von der Garantie abgedeckt. Die Garantie deckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z. B. Blitzeinschlag, Wasser, Brände oder jegliche Transportschäden. Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde, kann keine Garantie in Anspruch genommen werden. Alle Garantieansprüche erlöschen, wenn das Gerät vom Käufer repariert, verändert oder umgebaut wurde. GEFAHR Lebensgefahr durch elektrischen Strom!

• Ziehen Sie den Stecker aus der Steckdose, bevor Sie am Gerät arbeiten. ACHTUNG Unsachgemäß durchgeführte Reparaturen können gefährlich sein und das Gerät beschädigen!

• Versuchen Sie nicht, das Gerät selbst einzustellen oder zu reparieren.

• Das Gerät und die Kabel dürfen ausschließlich von Fachpersonal im Service-Zentrum repariert werden.

• Wenn Sie vermuten, dass das Gerät beschädigt ist (z. B. wenn es fallengelassen wurde), bringen Sie es zur Überprüfung zu einem Fachmann, bevor Sie es wieder in Betrieb nehmen.31 Babytalker 1020
