MANUAL DE UTILIZADOR SOL SH0805 P2 BRENNENSTUHL

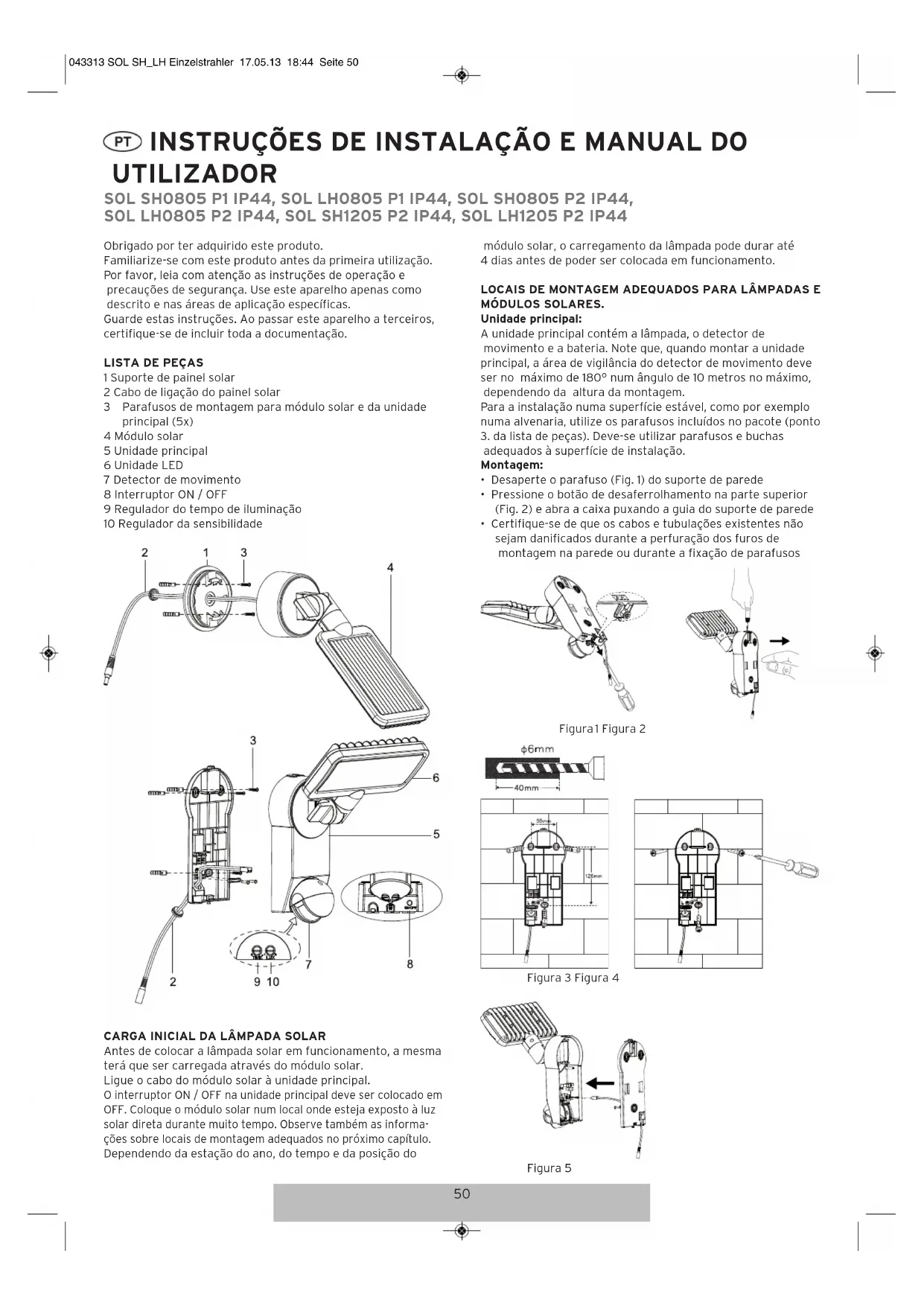

INSTRUÇÕES DE INSTALAÇÃO E MANUAL DO UTILIZADOR .... 50

ANOMALIE DI FUNZIONAMENTO

or favor, leia com atenção as instruções de operação e precauções de segurança. Use este aparelho apenas como descrito e nas áreas de aplicação específicas. Guarde estas instruções. Ao passar este aparelho a terceiros, certifique-se de incluir toda a documentação.

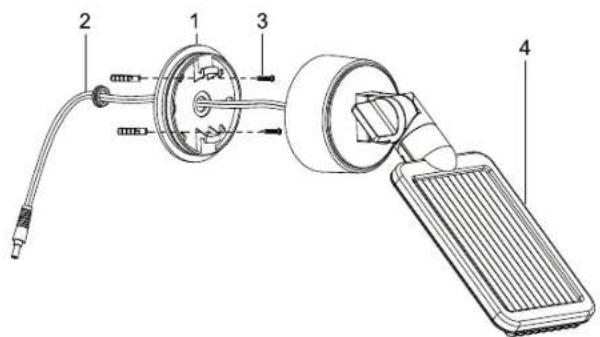

1 Suporte de painel solar 2 Cabo de ligação do painel solar

Parafusos de montagem para módulo solar e da unidade principal (5x) 4 Módulo solar 5 Unidade principal 6 Unidade LED 7 Detector de movimento 8 Interruptor ON / OFF 9 Regulador do tempo de iluminação 10 Regulador da sensibilidade

CARGA INICIAL DA LÂMPADA SOLAR

Antes de colocar a lâmpada solar em funcionamento, a mesma terá que ser carregada através do módulo solar. Ligue o cabo do módulo solar à unidade principal. O interruptor ON / OFF na unidade principal deve ser colocado em OFF. Coloque o módulo solar num local onde esteja exposto à luz solar direta durante muito tempo. Observe também as informa- ções sobre locais de montagem adequados no próximo capítulo. Dependendo da estação do ano, do tempo e da posição do módulo solar, o carregamento da lâmpada pode durar até 4 dias antes de poder ser colocada em funcionamento. LOCAIS DE MONTAGEM ADEQUADOS PARA LÂMPADAS E MÓDULOS SOLARES. Unidade principal: A unidade principal contém a lâmpada, o detector de movimento e a bateria. Note que, quando montar a unidade principal, a área de vigilância do detector de movimento deve ser no máximo de 180° num ângulo de 10 metros no máximo, dependendo da altura da montagem.

ara a instalação numa superfície estável, como por exemplo numa alvenaria, utilize os parafusos incluídos no pacote (ponto

3. da lista de peças). Deve-se utilizar parafusos e buchas

adequados à superfície de instalação. Montagem:

• Desaperte o parafuso (Fig. 1) do suporte de parede

• Pressione o botão de desaferrolhamento na parte superior (Fig. 2) e abra a caixa puxando a guia do suporte de parede

• Certifique-se de que os cabos e tubulações existentes não sejam danificados durante a perfuração dos furos de montagem na parede ou durante a fixação de parafusos Figura 1 Figura 2 Figura 3 Figura 4 Figura 5 INSTRUÇÕES DE INSTALAÇÃO E MANUAL DO UTILIZADOR

OL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 5051 Figura 6 Figura 7 Módulo solar: O módulo solar é a principal fonte de energia da lâmpada solar. Ele converte a luz solar em eletricidade e carrega a bateria. Note que, durante a montagem do módulo solar, a célula solar precisa da LUZ DIRETA DO SOL. Quanto mais tempo a célula solar estiver exposta à luz solar direta, mais tempo a lâmpada poderá ficar em funcionamento. O módulo solar deve ser instalado virado para sul, de modo a captar a luz solar direta. Evite qualquer tipo de sombra. Na Europa central recomenda-se um ângulo de inclinação de cerca de 30° a 40°. Aplique os parafusos incluídos no pacote (ponto 3. na lista de peças), para instalar o módulo solar numa superfície sólida, como por exemplo numa alvenaria. Deve-se utilizar parafusos e buchas adequados à superfície de instalação. Figura

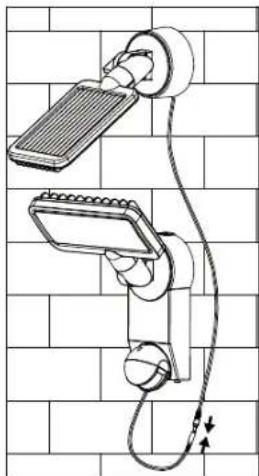

Figura 9 Figura 10 Figura 11 Figura 12 Passe o cabo da célula solar para a unidade principal e ligue os cabos da unidade principal e da célula solar através da ficha e da tomada. CONFIGURAÇÃO E COLOCAÇÃO EM SERVIÇO Após o sucesso da instalação da lâmpada solar, pode configurar o dispositivo seguindo alguns passos simples. Importante: Certifique-se de que a lâmpada solar foi carregada conforme indicado no capítulo "Carga inicial da lâmpada solar" antes de acender a lâmpada. Na unidade principal há um interruptor com duas opções de ajuste: ON: Posição para o funcionamento com detector de movimento. OFF: Desativa a função do detector de movimento / lâmpada LED. Posição para o carregamento. Configuração do detector de movimento Coloque o interruptor na posição ON depois da carga inicial. Coloque o detector de movimento na direção a partir da qual pretende detectar movimento. Coloque o detector de movimento na direção a partir da qual pretende detectar movimento. Coloque o

-regulador na parte de trás do detector de movimento em „Minimum“ (-) e o regulador LUX na posição „brilhante“ (

). Teste a área de detecção camin - hando lentamente na área a ser monitorizada. Se a luz solar não acender como desejado, o alinhamento do detector terá que ser ajustado. Há dois reguladores no detector de movimento: TIME LUX 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 5152

TIME) = Tempo luminoso: Pode-se definir o tempo em que a lâmpada permanece acesa após a detecção de movimento entre cerca de 10 segundos e 1 minuto. Rode o regulador TIME na direção (+) para aumentar o tempo luminoso, ou na direção (-) para diminuir o tempo luminoso. Atenção: O tempo definido começa após o acionamento do detector de movimento. Este período de tempo começa nova- mente com cada detecção de movimento sucessivo.

/ (LUX) = Sensibilidade: Com o regulador LUX pode-se configurar a luminosidade do ambiente, no qual a operação é registada. Isto para evitar que a lâmpada acenda durante o dia. Na posição (

) a lâmpada acende de dia e de noite, enquanto que na posição ( ) só acende à noite. Pode-se definir a intensidade de luz desejada durante o funcionamento da unidade com o regulador LUX.

SUBSTITUIÇÃO DA BATERIA

Atenção: Quando substituir a bateria, o interruptor na unidade luminosa deve estar em OFF e a ficha do módulo solar deve ser retirada /desligada da unidade principal. Para substituir a bateria, abrir a caixa da unidade principal, tal como descrito no capítulo "Unidade Principal", descrito na Figura 1 e 2. Retire as pilhas do suporte, substituindo-as com novas pilhas. Se possí- vel, carregue primeiro as pilhas com um carregador padrão para 1,2 V AA Ni-MH. Na impossibilidade de efetuar a carga com um carregador, siga as instruções do capítulo "CARGA INICIAL DA LÂMPADA SOLAR". Proceda de novo a instalação do aparelho na ordem inversa. Atenção: Ao colocar as pilhas, observe a polaridade correta. Em caso de polaridade incorreta, o dispositivo e as pilhas podem ser danificados.

PRECAUÇÕES GERAIS DE SEGURANÇA

1. Não utilize outro módulo solar que não seja o fornecido.

A utilização de outro módulo solar pode causar ferimentos ou danos à lâmpada e anular a garantia.

2. Coloque o cabo de modo a que fique bem fixado e não

represente qualquer perigo (p.ex. perigo de tropeço). Não continue a utilizar a lâmpada solar se o cabo estiver danificado ou com algum defeito. LIMPEZA Mantenha o detector de movimento sem pó e outros detritos, limpando-o com um pano úmido. Não utilize produtos químicos ou abrasivos para limpar o aparelho. Certifique-se também de que o módulo solar se mantenha sempre livre de sujidade e detritos. Uma célula solar contaminada não pode carregar totalmente a bateria. Isto pode levar ao envelhecimento prematuro da bateria e ao mau funcionamento do aparelho. ARMAZENAMENTO Siga estes passos se pretende armazenar a sua lâmpada em

asa por mais de dois ou três dias para evitar danos na bateria:

1. Coloque o interruptor na posição OFF.

2. Armazene a lampâda e o módulo solar onde possam

apanhar diariamente luz solar ou luz ambiente. A bateria precisa de luz para manter a carga durante o período de armazenamento.

3. Durante o armazenamento prolongado, a unidade deve ser

totalmente carregada de quatro em quatro meses. Não armazenar durante longos períodos de tempo para manter

AVARIAS DE FUNCIONAMENTO

(AVARIA / CAUSA ➔ SOLUÇÃO) A lâmpada não acende quando há detecção de movimento na área de vigilância. Solução possível: Verifique se:

o interruptor está na posição „ON“.

o regulador LUX não está alinhado muito longe () na direção. - o detector de movimento está bem configurado de modo a que possa captar movimentos. - a célula solar está instalada de modo a que possa captar luz solar direta. - a carga da bateria não é muito baixa (carregar durante 3-4 dias de sol, com o interruptor em OFF). A lâmpada acende durante o dia. Solução possível: Verifique se o regulador LUX não está alinhado muito longe

) na direção. Para mais informações consulte a secção Service/FAQ’s na nossa Homepage www.brennenstuhl.com. DADOS TÉCNICOS: Bateria: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH baterias recarregáveis SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH baterias recarregáveis Módulo solar: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Número de LEDs: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Tempo luminoso: ajustável entre cerca de 10 segundos e 1 minuto Ângulo de vigilância: 180º horizontal Alcance: 10 metros no máximo Sensibilidade: ajustável dia e noite Tipo de proteção: IP44 Temperatura ambiental: -15 °C - +45 °C 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 52ELIMINAÇÃO DE RESÍDUOS Os eletrodomésticos devem ser ecologicamente eliminados! Os eletrodomésticos não pertencem ao lixo doméstico. De acordo com a Directiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos, os eletrodo- mésticos devem ser recolhidos separadamente e entregues à uma reciclagem ecológica. Informe-se junto ao seu governo local ou municipal sobre as opções para eliminar equipamento elétrico sem utilidade. Danos ambientais causados pela eliminação inadequada de

ilhas e baterias! Pilhas e baterias não pertencem ao lixo doméstico. Pois podem conter metais pesados tóxicos e estão sujeitos a um tratamento especial. Portanto, deposite pilhas e baterias na secção municipal para o efeito.
