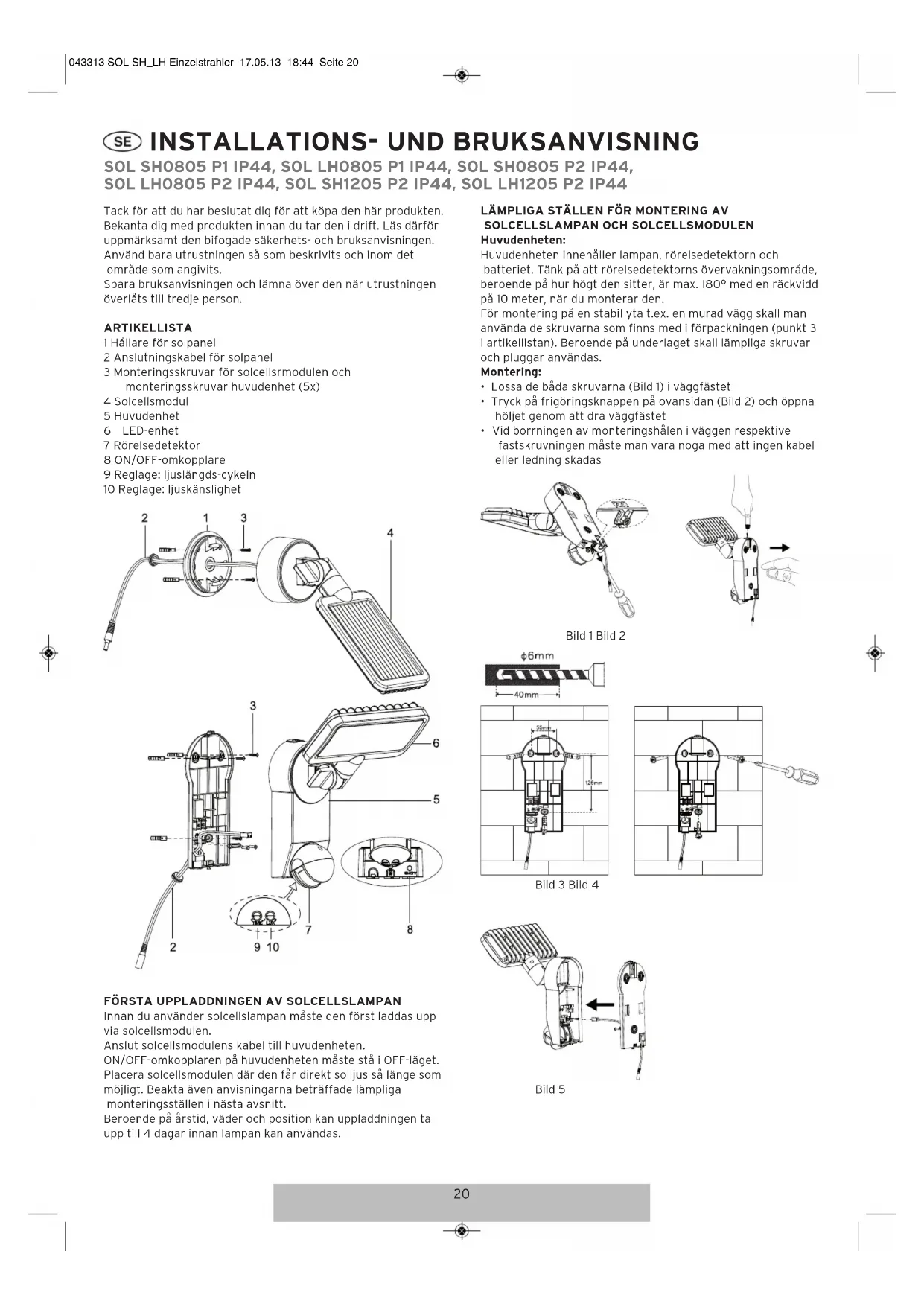

043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 1920 Tack för att du har beslutat dig för att köpa den här produkten. Bekanta dig med produkten innan du tar den i drift. Läs därför uppmärksamt den bifogade säkerhets- och bruksanvisningen. Använd bara utrustningen så som beskrivits och inom det område som angivits. Spara bruksanvisningen och lämna över den när utrustningen

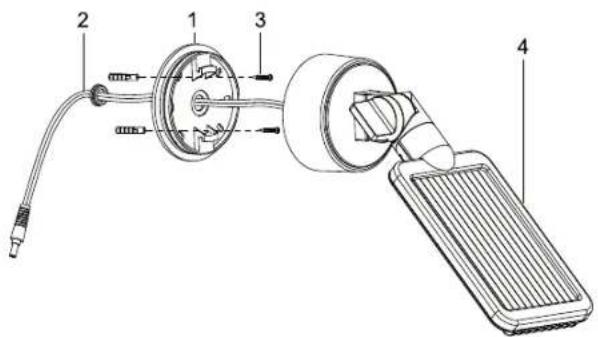

verlåts till tredje person. ARTIKELLISTA 1 Hållare för solpanel 2 Anslutningskabel för solpanel 3 Monteringsskruvar för solcellsrmodulen och monteringsskruvar huvudenhet (5x) 4 Solcellsmodul 5 Huvudenhet

LED-enhet 7 Rörelsedetektor 8 ON/OFF-omkopplare 9 Reglage: ljuslängds-cykeln 10 Reglage: ljuskänslighet

FÖRSTA UPPLADDNINGEN AV SOLCELLSLAMPAN

Innan du använder solcellslampan måste den först laddas upp via solcellsmodulen. Anslut solcellsmodulens kabel till huvudenheten. ON/OFF-omkopplaren på huvudenheten måste stå i OFF-läget. Placera solcellsmodulen där den får direkt solljus så länge som möjligt. Beakta även anvisningarna beträffade lämpliga monteringsställen i nästa avsnitt. Beroende på årstid, väder och position kan uppladdningen ta upp till 4 dagar innan lampan kan användas. LÄMPLIGA STÄLLEN FÖR MONTERING AV

SOLCELLSLAMPAN OCH SOLCELLSMODULEN

Huvudenheten: Huvudenheten innehåller lampan, rörelsedetektorn och batteriet. Tänk på att rörelsedetektorns övervakningsområde, beroende på hur högt den sitter, är max. 180° med en räckvidd

å 10 meter, när du monterar den. För montering på en stabil yta t.ex. en murad vägg skall man använda de skruvarna som finns med i förpackningen (punkt 3 i artikellistan). Beroende på underlaget skall lämpliga skruvar och pluggar användas. Montering:

• Lossa de båda skruvarna (Bild 1) i väggfästet

• Tryck på frigöringsknappen på ovansidan (Bild 2) och öppna höljet genom att dra väggfästet

Vid borrningen av monteringshålen i väggen respektive fastskruvningen måste man vara noga med att ingen kabel eller ledning skadas Bild 1 Bild 2 Bild 3 Bild 4 Bild 5

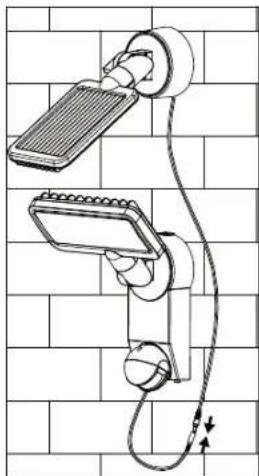

OL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 2021 Bild 6 Bild 7 Solcellsmodulen: Solcellsmodulen är den huvudsakliga strömkällan för solcells- lampan. Den omvandlar solljus till ström och laddar upp batte- riet. Vid monteringen av solcellsmodulen måste man betänka att den i möjligaste mån behöver DIREKT SOLLJUS. Ju längre tid solcellsmodulen utsätts för direkt solljus desto längre kan lampan hållas i drift. Solcellsmodulen skall om möjligt riktas mot söder för att komma åt det direkta solljuset. Undvik alla slags skuggor. I Centraleuropa skall den vinklas uppåt i c:a 30° till 40°. Använd de medskickade skruvarna (punkt 3 i artikellis- tan), för att montera solcellsmodulen på ett fast underlag t.ex. en murad vägg. Beroende på underlaget skall lämpliga skruvar och pluggar användas. Bild 8 Bild 9 Bild 10 Bild 11 Bild 12 Placera nu kabeln från solcellsmodulen till huvudenheten och anslut solcellens huvudenhet med varandra via kontakten och bussningen.

INSTÄLLNING OCH IDRIFTSTAGANDE

När solcellslampan har installerats kan utrustningen ställas in med några enkla steg. Viktigt: Förvissa dig om att solcellslampan, så som beskrivits ovan i avsnittet ”Första uppladdningen av solcellslampan,” är uppladdad innan lampan tänds. På huvudenheten finns en omkopplare med två lägen: ON: Inställning för drift med rörelsedetektor. OFF: Slår av rörelsedetektorns / LED-lampan. Detta är läget för uppladdning. Inställning av rörelsedetektorn Sätt omkopplaren i läge PÅ efter den framgångsrika grundupp- laddningen. Rikta in rörelsedetektorn åt det håll som den skall upptäcka rörelser. Sätt

-reglaget på rörelsedetektorns bak- sida på ”Minimum” (-) och LUX-reglaget i läge ”ljus” (

). Testa sedan räckvidden genom att gå långsamt till det övervakade området. Om solcellslampan inte reagerar som önskat måste rörelsedetektorns anfallsvinkel anpassas. På rörelsedetektorn sitter två reglage:

(TIME) = Brinntid: Du kan ställa in tiden som lampan lyser efter att en rörelse detekterats mellan c:a 10 sekunder och 1 minut. Vrid TIME-reglaget mot ”+” för att förlänga tiden respektive mot ”-” för att korta ner den TIME LUX 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 2122 OBS: Den inställda tiden börjar efter att rörelsedetektorn har lösts ut. För alla därpå följande detekterade rörelser börjar den

är tidsperioden om från början.

/ (LUX) = Känslighet: Med LUX-reglaget kan det omgivande ljuset ställas in, vid vilken driften startas. I och med detta und- viks att lampan börjar lysa i dagsljus. I (

)-läget förblir lampan tänd dag och natt, medan den i ( )-läget bara är påslagen på kvällen/natten. Du kan ställa in önskad ljusstyrka då enheten skall ta över driften, med LUX-reglaget. BATTERIBYTE OBS: När man byter batteri måste omkopplaren på lampen - heten stå på OFF och solcellsmodulens kontakt tas bort från huvudenheten. För det första, för att byta batteri öppnar man huvudenhetens hölje enligt vad som beskrivs i avsnittet ”Huvudenhet” i bild 1 och 2. Ta bort batteriet från hållaren och byt ut det mot ett nytt. Om möjligt laddar man upp batteriet innan med en vanlig batteriladdare för 1,2 V AA Ni-MH batterier. Om uppladdning med en batteriladdare inte är möjlig, skall man följa avsnittet ”FÖRSTA UPPLADDNINGEN AV SOLCELLSLAMPAN”. Sätt ihop apparaten i omvänd ordningsföljd. OBS: Var noga med att polariteten blir rätt vid isättning av batteriet. Utrustningen och batteriet kan skadas om polerna är felkopplade.

ALLMÄNNA SÄKERHETSANVISNINGAR

1. Använd ingen annan solcellsmodul än den som följer med

leveransen. Användning av en annan solcellmodul kan leda till personskada eller skada på lampan och kan också leda till att garantin upphävs.

2. Placera kabeln så att den sitter säkert och inte kan fram-

kalla fara (t.ex. snubbelrisk). Använd inte solcellslampan om kabeln är skadad eller defekt. RENGÖRING Håll rörelsedetektorn fri från damm och avlagringar genom att då och då torka av den med en fuktig trasa. Använd inga kemikalier eller slipmedel i rengöring av enheten. Säkerställ dessutom att solcellsmodulen alltid hålls fri från smuts och avlagringar. En förorenad solcell kan inte ladda upp batteriet ordentligt. Detta kan leda till för tidigt åldrande av batteriet och opålitlig funktion hos enheten. FÖRVARING Följ dessa steg om du måste förvara lampan längre än två eller tre dagar i huset för att undvika skador på batteriet:

1. Sätt omkopplaren i OFF-läget.

2. Förvara lampan och solcellsmodulen där denna får solljus

eller rumsbelysning dagligen. Batteriet behöver ha ljus för uppladdning under förvaringen.

3. Under en längre förvaringsperiod måste enheten laddas upp

helt var fjärde månad. För att nå full kapacitet bör den förvaras längre tid än så. DRIFTSTÖRNINGAR (STÖRNING/ORSAK ➔ ÅTGÄRD)

ampan tänds inte av rörelser i övervakningsområdet. Möjliga lösningar: Försäkra dig om att: - Omkopplaren står i ”ON”-läget. - LUX-reglaget inte är ställt alltförför långt åt (

Rörelsedetektorn är inställd så att rörelser inte kan uppfattas. - Solcellen är riktad så att den får så mycket direkt solljus som möjligt hela dagen. - Uppladdningen av batteriet inte är för kort (skall laddas upp

nder mer än 3-4 soladagar med omkopplaren på OFF). Lampan sätts på under dagen. Möjliga lösningar: Säkerställ att LUX-reglaget inte är inställt alltför långt i riktningen (

För ytterligare upplysningar rekommenderar vi avdelningen Service/FAQ på vår hemsida, www.brennenstuhl.com. TEKNISKA DATA: Batteri: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH återuppladdningsbara batterier SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH återuppladdningsbara batterier Solcellsmodulen: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Antal LED-lampor: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Brinntid: inställbar från c:a 10 sekunder till 1 minut Övervakningsvinkel: 180º horisontellt Räckvidd: max. 10 meter Känslighet: inställbar från dagsljus till natt Skyddstyp: IP44 Omgivningstemperatur: -15 °C - +45 °C AVFALLSHANTERING Hantera elektronisk utrustning miljövänligt! Elektrisk utrustning hör inte hemma i hushållsavfallet Enligt den europeiska riktlinjen 2012/19/EU beträffande elektro- och föråldrad elektronisk utrustning så måste förbru- kat elektroniskt material samlas in sorterat och en miljöriktig återanvändning utföras. Alternativ för avfallshantering av uttjänt utrustning erhålles från kommunen. Miljöskador pga. felaktig avfallshantering av batterier! Batterier hör inte hemma i hushållsavfallet. De kan utsöndra giftiga tungmetaller och underkastas specialavfallshantering. Lämna därför förbrukade batterier till en kommunal depå. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 2223 Gracias por comprar este producto. Antes del primer uso, familiarícese con el producto. Por favor, lea atentamente las instrucciones de uso y las indicaciones de seguridad. Utilice este aparato solo para el uso destinado según lo descrito en el manual. Conserve este manual. Asegúrese de incluir toda la documen-
