Typ produktu	Vonkajšia solárna lampa s pohybovým senzorom
Značka	Brennenstuhl
Model	SOL SH0805 P2
Rozmery solárneho modulu	220 x 190 mm
Počet LED	8 x 0,5 W
Typ akumulátora	3 x 1,2 V / 2200 mAh Ni-MH (nabíjateľné)
Nastaviteľná doba svietenia	Približne 10 sekúnd až 1 minúta
Uhol snímania	180° horizontálne
Dosah detektora	Až do 10 metrov
Citlivosť odozvy	Nastaviteľná od denného svetla po tmu
Stupeň krytia	IP44
Okolitá teplota	-15°C až +45°C
Napájanie	Fotovoltaický solárny modul
Montáž	Na stenu, priskrutkovaný na stabilný podklad
Hlavné funkcie	Detekcia pohybu, nastavenie doby a citlivosti, vypínač ON/OFF
Údržba a čistenie	Solárny modul a detektor čistite vlhkou handričkou; nepoužívajte chemikálie
Bezpečnosť	Používajte iba dodaný solárny modul; pred výmenou akumulátora odpojte; dodržte polaritu
Náhradné diely a opraviteľnosť	Vymeniteľný akumulátor (Ni-MH AA 1,2 V); solárny modul nie je vymeniteľný
Všeobecné informácie	Záruka: obráťte sa na výrobcu; likvidácia v súlade so smernicou OEEZ

Často kladené otázky - SOL SH0805 P2 BRENNENSTUHL

Ako nabíjať lampu prvýkrát?

Pred prvým použitím umiestnite solárny modul na plné slnko až na 4 dni s vypínačom v polohe OFF. Uistite sa, že kábel modulu je pripojený k hlavnej jednotke.

Čo robiť, ak lampa v noci nesvieti?

Skontrolujte, či je vypínač v polohe ON. Uistite sa, že regulátor LUX nie je príliš nízky (poloha noc). Skontrolujte, či solárny modul dostáva dostatok slnka a či je akumulátor nabitý (nabíjajte 3-4 dni v polohe OFF).

Ako nastaviť dobu svietenia?

Otočte regulátor TIME na zadnej strane detektora: v smere (+) pre predĺženie doby (max. 1 min) alebo (-) pre skrátenie (min. 10 sek).

Ako nastaviť citlivosť detektora?

Použite regulátor LUX: v polohe (€) lampa svieti cez deň aj v noci, v polohe (€) iba v noci. Nastavte podľa požadovaného okolitého jasu.

Prečo lampa svieti aj cez deň?

Regulátor LUX je pravdepodobne príliš vysoko (poloha svetlo). Otočte ho smerom k nočnej polohe (€), aby lampa fungovala len v tme.

Ako vymeniť akumulátor?

Prepínač nastavte na OFF a odpojte solárny modul. Otvorte kryt uvoľnením skrutky a stlačením tlačidla odomknutia. Vymeňte 3 akumulátory Ni-MH AA 1,2 V pri dodržaní polarity. Zatvorte.

Kam umiestniť solárny modul pre najlepšiu účinnosť?

Umiestnite modul orientovaný na juh s uhlom sklonu 30° až 40°. Vyhnite sa tieňom a zabezpečte maximálne priame slnečné svetlo.

Aký je dosah pohybového detektora?

Detektor pokrýva uhol 180° horizontálne a maximálny dosah 10 metrov, v závislosti od výšky montáže.

Ako čistiť solárnu lampu?

Solárny modul a detektor čistite vlhkou handričkou na odstránenie prachu a nečistôt. Nikdy nepoužívajte chemikálie ani abrazívne prostriedky.

Čo robiť pri dlhodobom skladovaní?

Vypínač nastavte na OFF. Skladujte lampu a modul na mieste, kde sa dostane svetlo (slnko alebo umelé). Každé štyri mesiace akumulátor úplne nabite.

NÁVOD NA OBSLUHU SOL SH0805 P2 BRENNENSTUHL

Đakujeme pekne, že ste sa rozhodli pre zakúpenie tohto výrobku. Oboznámte sa pred použitím dôverne s výrobkom. Prečítajte si k tomu pozorne nasledujúci návod na obsluhu a bezpečnostné pokyny. Používajte pristroj iba tak, ako je o popísané, a na uvedené účely používania.

Uschovajte si tento návod. Odovzdajte pri predávaní prístroja tretej osobe všetky doklady spolu s prístrojom.

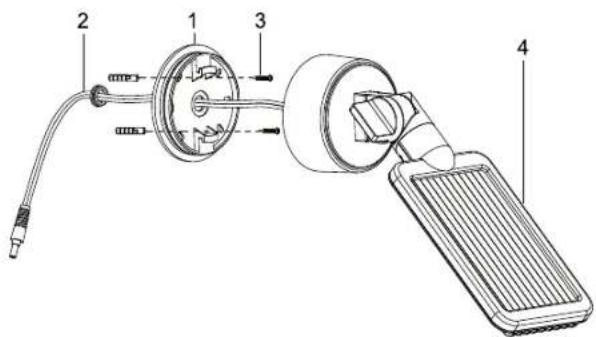

ZOZNAM SÚČIASTOK

1 Držiak solárneho panelu
2 Spojovací kábel solárneho panelu
3 Montážne skrutky pre solárny modul a hlavnej jednotky (5x)
4 Solárny modul
5 Hlavná jednotka
6 Jednotka LED
7 Hlásič pohybu
8 Vypínač ON / OFF
9 Regulátor doby svietenia
10 Regulátor reakčnej citlivosti

Skôr, než spustíte solárnu lampu po prvý raz do prevádzky, musíte ju najskôr nabit pomocou solárneho modulu.

Vypínač ON / OFF na hlavnej jednotke sa musí nachádzať v polohe OFF. Umiestnite solárny modul na miesto, kde bude vystavený čo možno najdlhšie priamemu slnečnému žiareniu. Rešpektujte tiež pokyny k vhodným miestam montáže uvedené v nasledujúcej kapitole.

Vždy podľa ročného obdobia, počasia a polohy solárneho modulu môže trvať nabíjanie až do 4 dní, kým budete môť spustit lampu do prevádzky.

VHODNÉ MONTÁŽNE MIESTA PRE SOLÁRNU LAMPU A SOLÁRNY MODUL

Hlavná jednotka:

Hlavná jednotka obsahuje lampu, hlásič pohybu a akumulátor. Myslite pri montáži hlavnej jednotky na to, že kontrolný rozsah hlásiča pohybu je vždy podľa výšky montáže max. 180° pri dosahu max. 10 metrov.

Pri montáži na stabilný podklad, ako sú napr. múry, používajte skrutky priložené v balíku (pol. 3 zo zoznamu súčiastok). V závislosti od podkladu musite používať vhodné skrutky a hmoždinky.

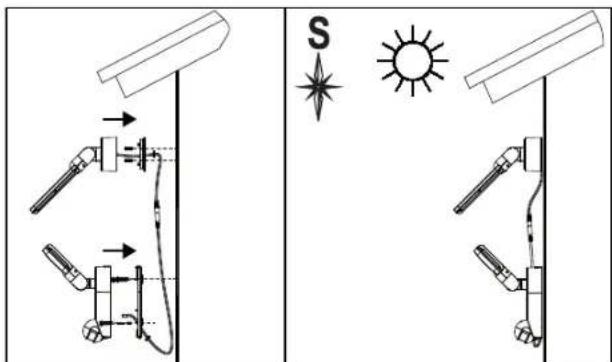

Montáž:

• Uvolnite skrutku (obrázok 1) držiaka na stenu
• Stlačte tlačidlo na odblokovanie na hornej strane (obrázok 2) a otvorte teleso potiahnutím za lamelu držiaka na stenu
• Dávajte pozor, aby sa pri vítaní montážnych otvorov do steny alebo upevnovaní skrutiek nepoškodili žiadne existujúce káble alebo rozvody

Solárny modul je hlavným zdrojom prúdu solárnej lampy. Mení slnečné svetlo na elektrický prúd a nabíja akumulátor. Myslite pri montáži solárneho modulu na to, že solárna bunka potrebuje pokial možno PRIAME SLNEČNÉ SVETLO. Čím dlhšie je solárna bunka vystavená slnečnému žiareniu, o to dlhšie môže byť lampa v prevádzke. Solárny modul by mal podľa možností smerovať na juh, aby bol vystavený priamemu slnečnému žiareniu. Zabráňte akémukolvek zatieneniu. V Strednej Európe odporůčame uhol sklonu cca 30° až 40°. Použite skrutky priložené v balíku (pol. 3 zo zoznamu súčiastok), aby ste namontovali solárny modul na pevný podklad alebo můr. V závislosti od podkladu musíte používať vhodné skrutky a hmoždinky.

Obrázok 9 Obrázok 10

Obrázok 11 Obrázok 12

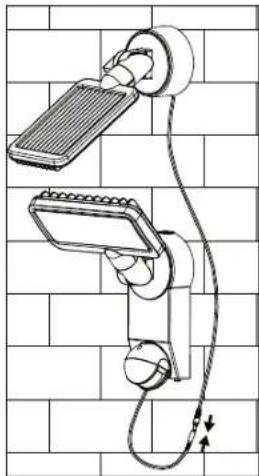

Potom presuňte kábel zo solárnej bunky k hlavnej jednotke a spojte kábel hlavnej jednotky a solárnej bunky pomocou zástrčky a zásuvky.

Po úspešnej inštalácii solárnej lampy môžete nastavit prístroj pomocou niekoľkých jednoduchých krokov.

Dôležité:

Ubezpečte sa, že solárna lampa bola nabitá tak, ako je to popísané v kapitole „Prvé nabitie solárnej lampy“ ešte predtým, než zapnete solárnu lampu.

Na hlavnej jednotke sa nachádza vypínač s dvomi možnostami nastavenia:

ON: Poloha pre prevádzku s hlásičom pohybu.

OFF: Vypína funkciu hlásiča pohybu / LED lampy. Poloha pre nabíjanie.

Nastavenie hlásiča pohybu

Prepnite vypínač po dosiahnutí základného nabitia do polohy ON. Nasmerujte hlásič pohybu tým smerom, odkiaľ chcete zaznamenávať pohyby. Nastavte regulátor ⚙ na zadnej strane hlásiča pohybu na „Minimum“ (-) a regulátor LUX do polohy „svetlá“ (○). Skontrolujte rozsah zaznamenávania pohybu tak, že pomaly prejdete po celej kontrolovanej oblasti. Pokiaľ nebude solárna lampa fungovať podľa vašich predstáv, musíte prispôsobit nastavenie smeru hlásiča pohybu.

Na hlásiči pohybu sa nachádzajú dva regulátory:

(STIME) = doba svietenia: Dobu, počas ktorej zostane lampa po identifikácii pohybu zapnutá, môžete nastaviť v časovom intervale od cca 10 sekúnd až po 1 minútu. Otáčajte regulátorom TIME v

smere (+), aby ste zvýšili dobu svietenia, alebo v smere (-), aby ste znížili dobu svietenia.

Pozor: Nastavená doba začne fungovať po aktivácii hlásiča pohybu. S každou nasledujúcou identifikáciou pohybu začne tento časový interval od začiatku.

©/©(LUX) = reakčná citlivost: Pomocou regulátora LUX sa dá nastavit okolitá svetlost, pri ktorej sa bude prístroj prevádzkovat. Zabránite tak tomu, aby začala lampa svietit' pri dennom svetle. V polohe (©) sa bude zapínať lampa cez deň a v noci, zatial' čo v polohe (©) sa bude zapínať iba v noci. Pomocou regulátora LUX môžete nastavit požadovanú intenzitu svetla, s ktorou sa bude prevádzkovat vaša jednotka.

VÝMENA AKUMULÁTOROV

Pozor: Ak meníte akumulátor, musí byť prepnutý vypínač svetelnej jednotky v polohe OFF a zástrčka solárneho modulu vytiahnutá z hlavnej jednotky. Na výmenu akumulátorov otvorte teleso hlavnej jednotky tak, ako je to popísané v kapitole „Hlavná jednotka“ na obrázku 1 a 2. Odstráňte akumulátory z držiaka a vymeňte ich za nové akumulátory. Pokiaľ je to možné, nabite najskôr akumulátory bežnou obchodnou nabíjačkou pre akumulátory 1,2 V AA Ni-MH. Ak nie je možné nabitie prostredníctvom nabíjačky, prečítajte si kapitolu „PRVÉ NABITIE SOLÁRNEJ LAMPY“. Poskladajte opat’ prístroj v opačnom poradí.

Pozor: Rešpektujte pri vkladaní akumulátorov bezpodmienečne správnu polaritu. Prístroj a akumulátory by sa mohli pri nesprávnej polarite poškodit.

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

1. Nepoužívajte iný než dodávaný solárny modul. Používanie iného solárneho modulu by mohlo viest k zraneniam alebo poškodeniu lampy a zániku nároku na záruku.
2. Uložte kábel tak, aby bol bezpečne upevnený a nemohol predstavovať žiadne nebezpečenstvo (napr. nebezpečenstvo zakopnutia). Ak je kábel poškodený alebo defektný, nemôžete d'alej používať solárnu lampu.

ČISTENIE

Udržiavajte hlásič pohybu bez prachu a usadenín nečistoty tak, že ho príležitostne poutierate navlhčenou handričkou. Nepoužívajte na čistenie prístroja žiadne chemikálie alebo drhnúce prostriedky. Okrem toho sa musíte ubezpečit, že sa solárny modul udržiava neustále bez nečistôt a usadenín. Znečistená solárna bunka nedokáže úplne nabiť akumulátor. Mohlo by to viest k predčasnej amortizácii akumulátora a nepovoleným funkciám prístroja.

SKLADOVANIE

Dodržiavajte tieto kroky, ak chcete uskladniť lampu na viac než dva alebo tri dni v dome tak, aby ste zabránili poškodeniu batérie:

1. Prepnite vypínač do polohy OFF.
2. Uskladnite lampu a solárny modul tam, kde sa každý deň dostanú na slnečné alebo denné svetlo. Akumulátor potrebuje svetlo, aby si zachoval nabitý stav počas skladovania.
3. Počas dlhšieho uskladnenia musíte každé štyri mesiace úplne nabíť jednotku. Aby ste zachovali plnú výkonnost prístroja, neskladujte ho dlhšie obdobie.

PREVÁDZKOVÉ PORUCHY

(PORUCHA / PRÍČINA → ODSTRÁNENIE)

Lampa sa nezapína pri pohyboch v kontrolovanej oblasti.

Možné riešenia:

Ubezpečte sa, že:

• Vypínač sa nachádza v polohe „ON“.
• Regulátor LUX nie je nastavený príliš d'aleko v smere ( ©).
• Hlásič pohybu je nastavený tak, aby sa dali identifikovať pohyby.
• Solárna bunka je nastavená tak, aby dostávala cez deň čo možno najviac slnečného svetla.
• Nabitie akumulátorov nie je príliš nízke (nabíjať počas 3-4 slnečných dní, s vypínačom v polohe OFF).

Lampa sa zapína počas dňa.

Možné riešenia:

Ubezpečte sa, že regulátor LUX nie je nastavený príliš d'aleko v smere (☐).

Pre d'alšie informácie vám odporúčame oblast Servis/FAQ na našej internetovej stránke www.brennenstuhl.com.

TECHNICKÉ ÚDAJE:

Akumulátor:
SOL SH0805 P1 IP44, SOL LH0805 P1 IP44,
SOL SH0805 P2 IP44, SOL LH0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH nabíjacie batérie
SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH nabíjacie batérie

Solárny modul:

SOL SH0805 P1 IP44, SOL LH0805 P1 IP44:

190 x 115 mm

SOL SH0805 P2 IP44, SOL LH0805 P2 IP44,

SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:

220 x 190 mm

Počet LED:

SOL SH0805 P1 IP44, SOL LH0805 P1 IP44,

SOL SH0805 P2 IP44, SOL LH0805 P2 IP44:

8 × 0,5 W

SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:

12×0,5 W

Doba svietenia: nastavitelná od cca 10 sekúnd až

po 1 minútu

Kontrolný uhol: 180° horizontálny

Dosah: max. 10 metrov

Reakčná citlivost: nastavitelná od denného svetla po tmu

Druh ochrany: IP44

Okolitá teplota: -15 °C - +45 °C

LIKVIDÁCIA

Odstraňujte elektrické prístroje ekologickým spôsobom! Elektrické prístroje nepatria do domového odpadu.

Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických prístrojoch sa musia zbierať opotrebované elektrospotrebiče zvlášť a odviežť na ekologickú recykláciu. O možnostiach likvidácie starých prístrojov sa môžete informovať na svojom obecnom alebo mestskom úrade.

Ekologické škody spôsobené nesprávnou likvidáciou akumulátorov!

Batérie a akumulátory nepatria do domového odpadu. Môžu obsahovať tažké kovy a podliehajú manipulácii so zvláštnym odpadom. Odovzdajte preto opotrebované batérie v komunálnej zberni odpadových surovín.
