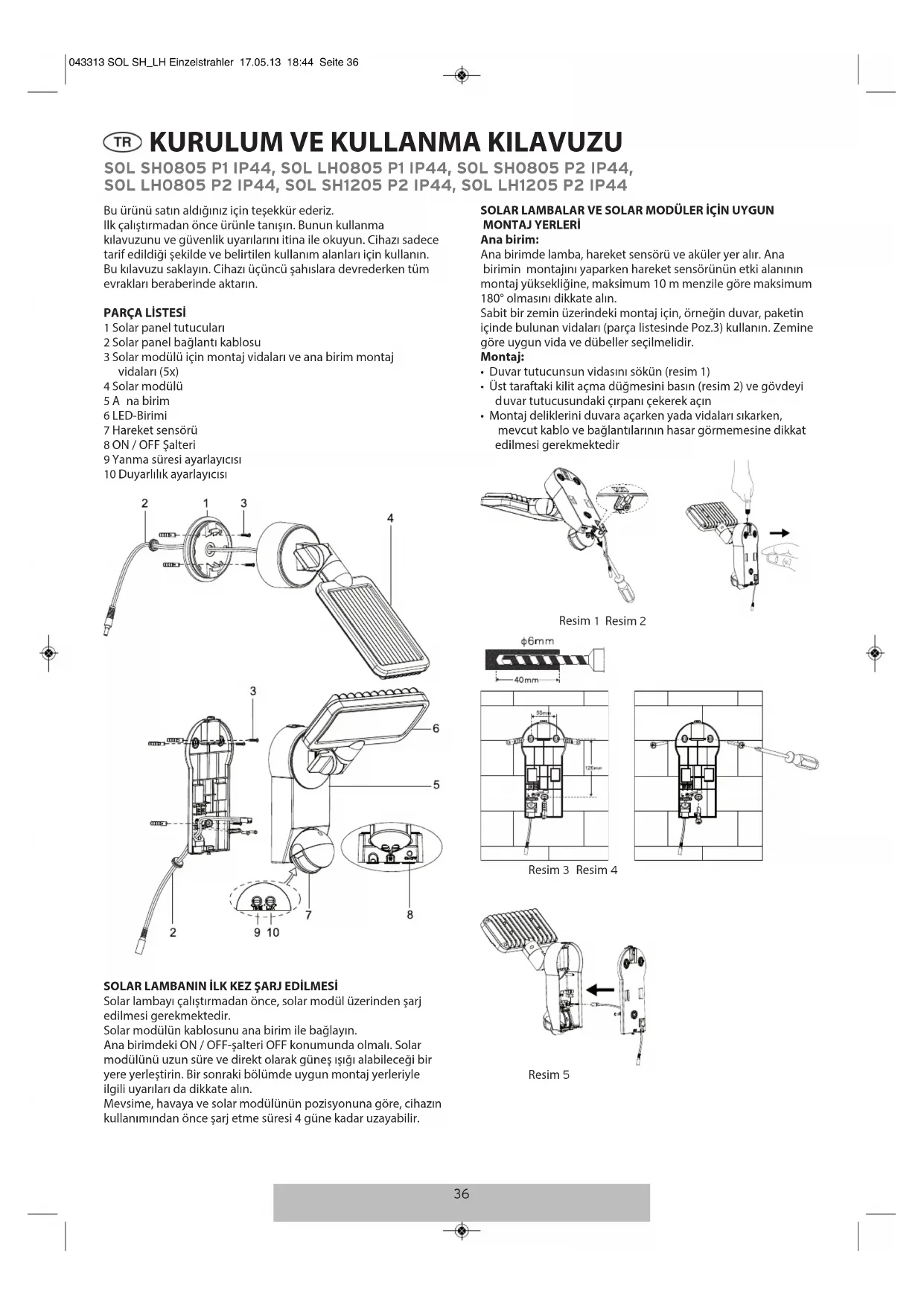

KULLANIM KILAVUZU SOL SH0805 P2 BRENNENSTUHL

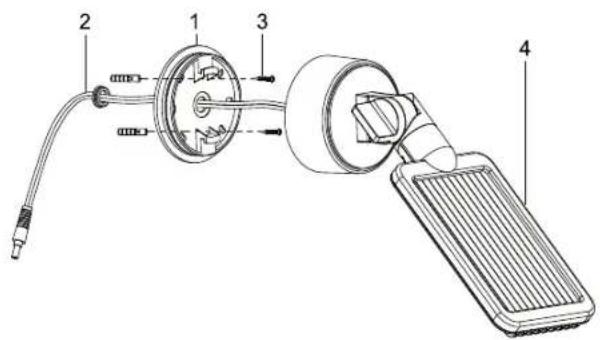

1 Solar panel tutucuları 2 Solar panel bağlantı kablosu 3 Solar modülü için montaj vidaları ve ana birim montaj vidaları (5x) 4 Solar modülü 5 A na birim 6 LED-Birimi 7 Hareket sensörü 8 ON / OFF Şalteri 9 Yanma süresi ayarlayıcısı 10 Duyarlılık ayarlayıcısı SOLAR LAMBANIN İLK KEZ ŞARJ EDİLMESİ Solar lambayı çalıştırmadan önce, solar modül üzerinden şarj edilmesi gerekmektedir. Solar modülün kablosunu ana birim ile bağlayın. Ana birimdeki ON / OFF-şalteri OFF konumunda olmalı. Solar modülünü uzun süre ve direkt olarak güneş ışığı alabileceği bir yere yerleştirin. Bir sonraki bölümde uygun montaj yerleriyle ilgili uyarıları da dikkate alın. Mevsime, havaya ve solar modülünün pozisyonuna göre, cihazın kullanımından önce şarj etme süresi 4 güne kadar uzayabilir. SOLAR LAMBALAR VE SOLAR MODÜLER İÇİN UYGUN MONTAJ YERLERİ Ana birim: Ana birimde lamba, hareket sensörü ve aküler yer alır. Ana birimin montajını yaparken hareket sensörünün etki alanının montaj yüksekliğine, maksimum 10 m menzile göre maksimum 180° olmasını dikkate alın. Sabit bir zemin üzerindeki montaj için, örneğin duvar, paketin içinde bulunan vidaları (parça listesinde Poz.3) kullanın. Zemine göre uygun vida ve dübeller seçilmelidir. Montaj:

• Duvar tutucunsun vidasını sökün (resim 1)

• Üst taraftaki kilit açma düğmesini basın (resim 2) ve gövdeyi

uvar tutucusundaki çırpanı çekerek açın

• Montaj deliklerini duvara açarken yada vidaları sıkarken, mevcut kablo ve bağlantılarının hasar görmemesine dikkat edilmesi gerekmektedir Resim 1 Resim 2 Resim 3 Resim 4 Resim 5

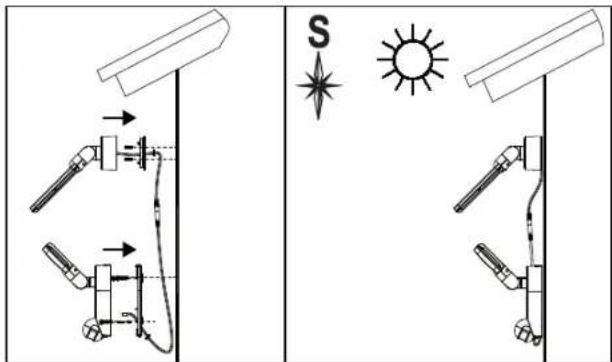

OL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3637 Resim 6 Resim 7 Solar modülü: Solar modülü solar lambasının ana elektrik kaynağıdır. Güneş ışı- ğını elektriğe döndürüyor ve aküyü şarj ediyor. Solar modülünün montajı sırasında solar hücrelerinin DİREKT GÜNEŞ IŞIĞINA ihti- yaç duyduğunu unutmayın. Solar hücreleri ne kadar çok güneş ışığına direkt açıda bulunur ise, lamba o denli uzun süre kullanı- labilir. Solar modülü mümkün olduğu kadar güneye bakmalı ki direkt güneş ışığına ulaşabilsin. Gölgeleme her türlü kaçının. Orta Avrupa’da yaklaşık 30° bis 40° eğim açıları önerilir. Solar modülünü sabit bir zemine monte etmek için, örneğin duvar, paketle birlikte gönderilmiş olan vidaları (parça listesinde Poz.3) kullanın. Zemine göre uygun vida ve dübeller seçilmelidir. Resim

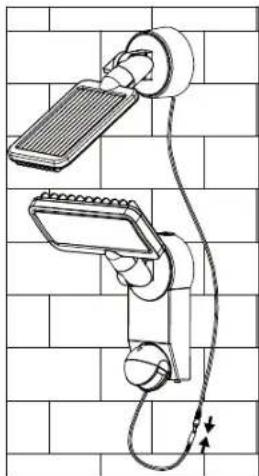

Resim 9 Resim 10 Resim 11 Resim 12 Şimdi solar hücresinin kablosunu ana birime doğru döşeyin ve ana birim ile solar hücresinin kablosunu priz üzerinden birbiriyle bağlayın.

AYARLAMA VE DEVREYE SOKMA

Solar lambanın başarılı kurulumunun ardından cihazı birkaç basit adımla ayarlayabilirsiniz. Önemli: Lambayı kullanmadan önce solar lambanın “solar lambanın ilk defa şarj edilmesi” bölümündeki gibi şarj edildiğinden emin olun. Ana birimde iki ayar imkanı sağlayan bir şalter bulunuyor: ON: Hareket sensörü ile birlikte çalıştırma ayarı. OFF: Hareket sensörünün / LED lambanın fonksiyonunu kapatır. Şarj etme ayarı. Hareket sensörünün ayarlanması Temel şarj işleminden sonra şalterin konumunu ON pozisyonuna getirin. Hareket sensörünün yönünü kontrolü yapmasını istediğiniz yöne göre yapın. Hareket sensörünün arkasındaki

düzenleyicisini “minimum“ (-) konumuna ve LUX-ayarını “aydınlık” (

) konumuna getirin. Alış alanını kontrol edin, bunun için yavaşça kontrol edilecek alanda yürüyün. Solar lamba istenil- diği gibi yanmaz ise, hareket sensörünün yönü ayarlanmalıdır. Hareket sensöründe iki düzenleyici vardır:

(TIME) = Yanma süresi: Hareket sensörünün bir hareketi gördük- ten sonra yanmaya devam ettiği süreyi 10 saniye ila 1 dakika arası ayarlayabilirsiniz. TIME-düzenleyicisini (+) yönüne çevirerek yanma süresini arttırın ya da (-) yönüne çevirerek yanma süresini düşürün. TIME LUX 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3738 Dikkat: Ayarlanmış olan süre, hareket sensörünün devreye grmesyle başlar. Tanımlanan her yen hareketle brlkte bu süre tekrardan baştan başlar.

/ (LUX) = Duyarlılık hassasiyeti: LUX-düzenleyicisi sayesinde lambanın devre sokulduğu sıradaki çevre aydınlığı ayarlanabilir. Böylece lambanın gün içerisinde yanmaya başlaması engellen- mektedir. (

) konumunda lamba hem gündüz hem gece açık durumdayken, () pozisyonunda sadece geceleri açık konumdadır. Birimin devreye girmesini stediğiniz ışık yoğunluğunu LUX-düzenleyicisi üzerinden ayarlayabilirsiniz. AKÜNÜN DEĞİŞTİRİLMESİ Dikkat: Aküyü değştrken, aydınlatmadak şaltern konumu OFF durumunda ve solar modülünün fş ana brmden ayrılmış olmalıdır. Aküyü değştrmek çn ana brmn gövdesn bölüm “ana brm” resm 1 ve resm 2’de tarf edldğ gb açın. Aküler tutuculardan ayırın ve yerlerne yenlern yerleştrn. Şayet mümkünse aküler öncesnde 1,2 V AA N-MH akülerne yönelk sıradan br şarj chazı şarjlayın. Şarj chazı le şarj etme şlem mümkün değl se, “SOLAR LAMBANIN İLK KEZ ŞARJ EDİLMESİ” bölümündek adımları takp edn. Chazı aks stkamette hareket ederek tekrar brleştrn. Dikkat: Dkkat aküler yerleştrrken doğru polarzasyona dkkat edn. Chaz ve aküler yanlış polarzasyondan dolayı hasar alablrler.

GENEL GÜVENLİK UYARILARI

1. Gönderlmş olan solar modülün harcnde başka br chaz

kullanmayın. Farklı br solar modülünün kullanımı yaralanmaya ya da lambanın hasar görerek garantsnn geçersz sayılmasına neden olablr.

2. Kablonun döşemesn sağlam ve buradan herhang br tehlke

(örneğn takılma tehlkes) meydana gelmeyecek şeklde yapın. Kablo hasarlı ya da bozuk olduğunda solar lambayı daha fazla kullanmayın. TEMİZLEME Hareket sensörünü düzenl olarak neml br bezle slerek toz ve tortulardan arındırın. Chazın temzlğnde kmyasal ya da aşındırıcı maddeler kullanmayın. Bunun yanı sıra solar modü - lünün dama kr ve tortulardan arınmış olmasına dkkat edn. Krl br solar hücres akünün tam olarak dolmamasına neden olur. Bu durum akünün zamanında önce eskmesne ve chazın güvensz çalışmasına neden olur. SAKLAMA Chazı br k günlüğüne evde muhafaza etmek ve bataryalardak hasarları engellemek styorsanız, bu adımları takp edn:

1. Şalter OFF konumuna getrn.

2. Solar modülünü devamlı güneş ışığı ve oda ışığı alablecek br

yere koyun. Saklama sırasında şarjı devam ettreblmek çn akünün ışığa htyacı vardır.

3. Daha uzun sürel saklamalar çn brmn her dört ayda br şarj

edlmes gerekmektedr. Tam performansını koruyablmek çn chazı uzun süreler boyunca depolamayınız.

ARIZA / SEBEP ➔ Y ARDIM) Lamba kontrol alanındak hareketlerde yanmıyor. Olası çözümler: Aşağıdaklerden emn olun: - Şalter “ON” konumunda olduğundan. - LUX-düzenleycs çok fazla () yönünde ayarlı olmadığından. - Hareket sensörünün hareketler algılayablecek durumda olduğundan. - Solar hücrenn gündüzler yeternce drekt güneş ışığı alabldğnden. - Akü şarjının az olmadığından (Şalter OFF konumundayken 3-4’ten fazla güneşl günde şarj edn). Lamba gündüzler yanıyor. Olası çözümler: LUX-düzenleycsnn çok fazla (
