Vrsta izdelka	Zunanja sončna svetilka z zaznavanjem gibanja
Znamka	Brennenstuhl
Model	SOL SH0805 P2
Dimenzije sončnega modula	220 x 190 mm
Število LED	8 x 0,5 W
Vrsta akumulatorja	3 x 1,2 V / 2200 mAh Ni-MH (polnilni)
Nastavljiv čas osvetlitve	Približno 10 sekund do 1 minute
Kot nadzora	180° vodoravno
Doseg zaznavala	Do 10 metrov
Občutljivost odziva	Nastavljiva od dnevne svetlobe do noči
Stopnja zaščite	IP44
Temperatura okolice	-15°C do +45°C
Napajanje	Fotonapetostni sončni modul
Montaža	Stensko, privijačeno na stabilno podlago
Glavne funkcije	Zaznavanje gibanja, nastavitev časa in občutljivosti, stikalo ON/OFF
Vzdrževanje in čiščenje	Očistite sončni modul in zaznavalo z vlažno krpo; ne uporabljajte kemikalij
Varnost	Uporabljajte samo priložen sončni modul; pred zamenjavo akumulatorja izključite; upoštevajte polarnost
Nadomestni deli in popravljivost	Zamenljiv akumulator (Ni-MH AA 1,2 V); sončni modul ni zamenljiv
Splošne informacije	Garancija: glejte proizvajalca; odstranjevanje v skladu z direktivo OEEO

Pogosto zastavljena vprašanja - SOL SH0805 P2 BRENNENSTUHL

Kako napolniti svetilko prvič?

Pred prvo uporabo postavite sončni modul na neposredno sončno svetlobo do 4 dni s stikalom na OFF. Prepričajte se, da je kabel modula priključen na glavno enoto.

Kaj storiti, če se svetilka ponoči ne prižge?

Preverite, ali je stikalo na ON. Prepričajte se, da regulator LUX ni prenizek (nočni položaj). Preverite, ali sončni modul prejema dovolj sončne svetlobe in ali je akumulator napolnjen (polnite 3-4 dni na OFF).

Kako nastaviti čas osvetlitve?

Obrnite regulator TIME na hrbtni strani zaznavala: v smeri (+) za povečanje časa (maks. 1 min) ali (-) za zmanjšanje (min. 10 sek).

Kako nastaviti občutljivost zaznavala?

Uporabite regulator LUX: v položaju (€) se svetilka prižge podnevi in ponoči, v položaju (€) samo ponoči. Prilagodite želeni svetlobi okolice.

Zakaj se svetilka prižge podnevi?

Regulator LUX je verjetno previsok (svetli položaj). Obrnite ga v nočni položaj (€), da se svetilka vklopi le v temi.

Kako zamenjati akumulator?

Stikalo nastavite na OFF in odklopite sončni modul. Odprite ohišje tako, da popustite vijak in pritisnete gumb za sprostitev. Zamenjajte 3 akumulatorje Ni-MH AA 1,2 V z upoštevanjem polarnosti. Zaprite.

Kam namestiti sončni modul za najboljšo učinkovitost?

Modul usmerite proti jugu z naklonom 30° do 40°. Izogibajte se senci in zagotovite največjo neposredno sončno svetlobo.

Kakšen je doseg zaznavala gibanja?

Zaznavalo pokriva kot 180° vodoravno in največji doseg 10 metrov, odvisno od višine namestitve.

Kako očistiti sončno svetilko?

Očistite sončni modul in zaznavalo z vlažno krpo, da odstranite prah in usedline. Nikoli ne uporabljajte kemikalij ali abrazivnih sredstev.

Kaj storiti v primeru daljšega skladiščenja?

Stikalo nastavite na OFF. Shranite svetilko in modul na mestu, ki prejema svetlobo (sončno ali ambientalno). Akumulator popolnoma napolnite vsake štiri mesece.

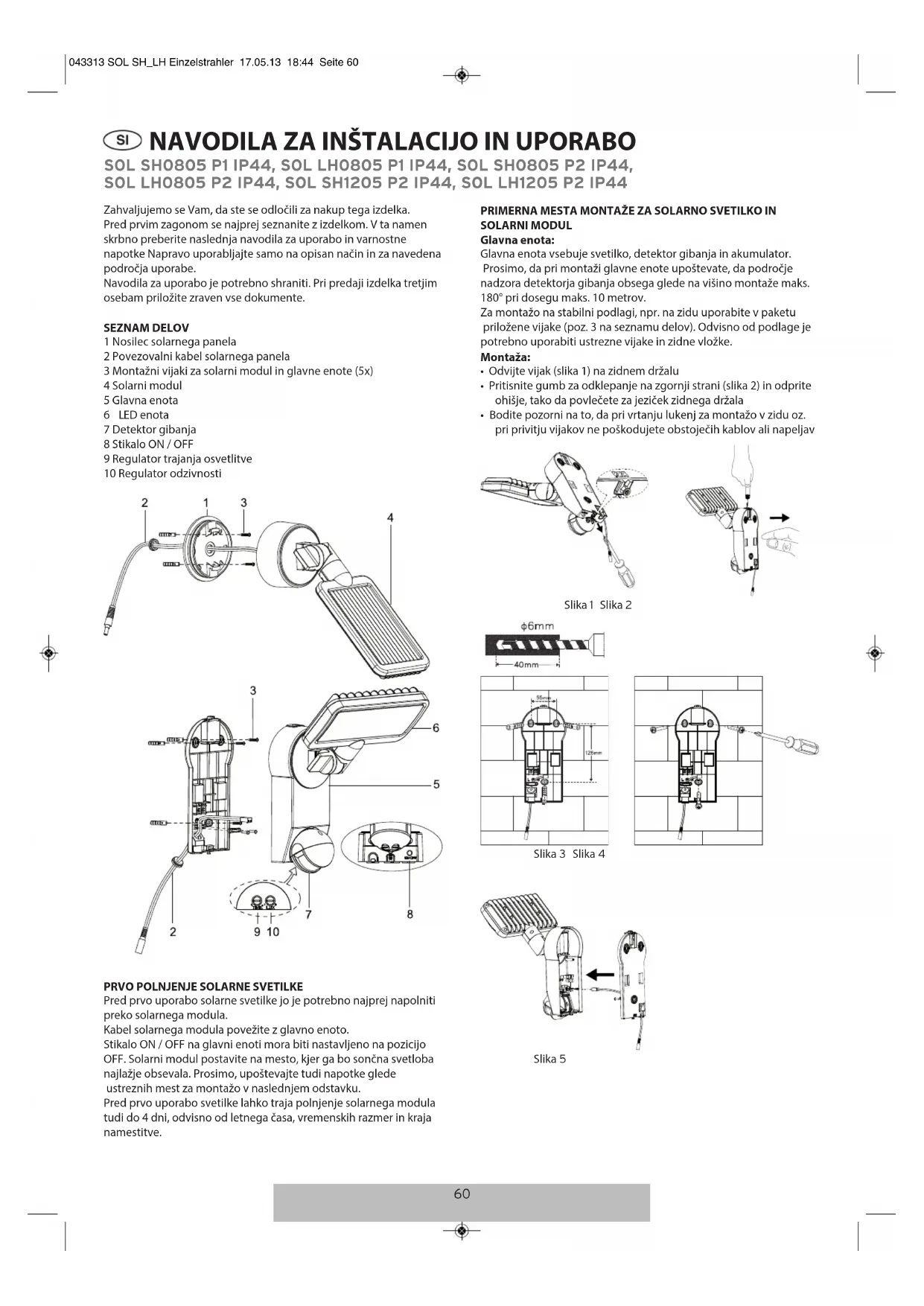

NAVODILA ZA UPORABO SOL SH0805 P2 BRENNENSTUHL

Zahvaljujemo se Vam, da ste se odločili za nakup tega izdelka.

Pred prvim zagonom se najprej seznanite z izdelkom. V ta namen skrbno preberite naslednja navodila za uporabo in varnostne napotke Napravo uporabljajte samo na opisan način in za navedena področja uporabe.

Navodila za uporabo je potrebno shraniti. Pri predaji izdelka tretjim osebam priložite zraven vse dokumente.

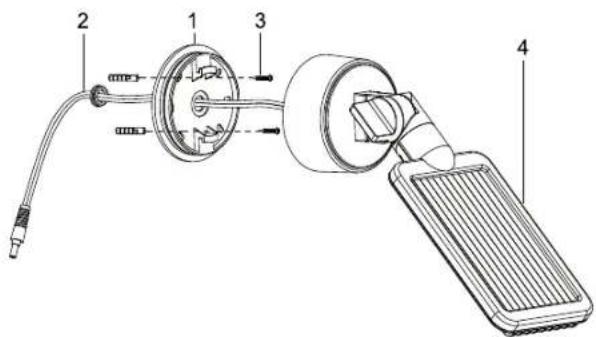

SEZNAM DELOV

1 Nosilec solarnega panela
2 Povezovalni kabel solarnega panela
3 Montažní vijaki za solarní modul in glavne enote (5x)
4 Solarni modul
5 Glavna enota
6 LED enota
7 Detektor gibanja
8 Stikalo ON / OFF
9 Regulator trajanja osvetlitve
10 Regulator odzivnosti

Pred prvo uporabo solarne svetilke jo je potrebno najprej napolniti preko solarnega modula.

Kabel solarnega modula povežite z glavno enoto.

Stikalo ON / OFF na glavni enoti mora biti nastavljeno na pozicijo

OFF. Solarni modul postavite na mesto, kjer ga bo sončna svetloba najlažje obsevala. Prosimo, upoštevajte tudi napotke glede ustreznih mest za montažo v naslednjem odstavku.

Pred prvo uporabo svetilke lahko traja polnjenje solarnega modula tudi do 4 dni, odvisno od letnega časa, vremenskih razmer in kraja namestitve.

PRIMERNA MESTA MONTAŽE ZA SOLARNO SVETILKO IN SOLARNI MODUL

Glavna enota:

Glavna enota vsebuje svetilko, detektor gibanja in akumulator. Prosimo, da pri montaži glavne enote upoštevate, da področje nadzora detektorja gibanja obsega glede na višino montaže maks. 180° pri doşegu maks. 10 metrov.

Za montažo na stabilni podlagi, npr. na zidu uporabite v paketu priložene vijake (poz. 3 na seznamu delov). Odvisno od podlage je potrebno uporabiti ustrezne vijake in zidne vložke.

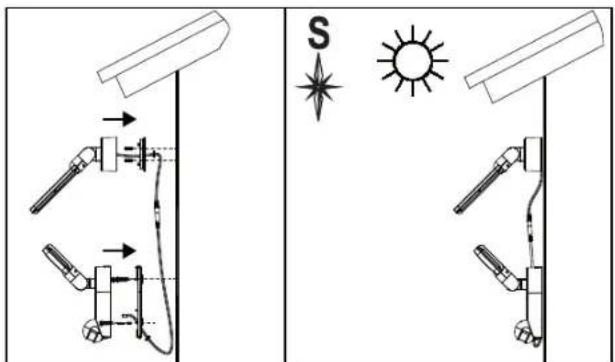

Montaža:

• Odvijte vijak (slika 1) na zidnem držalu
• Pritisnite gumb za odklepanje na zgornji strani (slika 2) in odprite ohišje, tako da povlečete za jeziček zidnega držala
• Bodite pozorni na to, da pri vrtanju lukenj za montažo v zidu oz. pri privitju vijakov ne poškodujete obstoječih kablov ali napeljav

Solarni modul je glavni vir električnega toka za solarno svetilko. Sončno svetlobo spreminja v elektriko in na ta način polni akumulator. Prosimo, da pri montaži solarnega modula upoštevate, da potrebuje solarna celica čim bolj DIREKTNO SONČNO SVETLOBO. Kolikor dalje je sončna celica izpostavljena direktni sončni svetlobi, toliko dalj časa je možno svetilko uporabljati. Solarni modul naj bo po možnosti obrnjen proti jugu, da tako dosežete direktno sevanje sonca.

Preprečite kakršenkoli nastanek sence. V Srednji Evropi priporočamo kot nagiba od 30° do 40°. Da bi solarni modul lahko montirali na trdno podlago npr. na zid, uporabite v paketu priložene vijake (pozicija 3 na seznamu delov). Odvisno od podlage je potrebno uporabiti ustrezne vijake in zidne vložke.

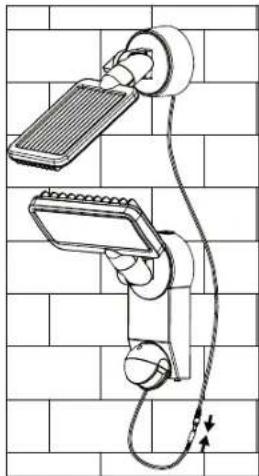

Sedaj položite kabel od solarne celice do glavne enote in s pomočjo vtiča in vtičnice povežite kabel glavne enote in solarne celice.

Po uspešni inštalaciji solarne svetilke lahko napravo nastavite v samo nekaj enostavnih korakih.

Pomembno

Pred vklopom svetilke zagotovite, da je svetilka napolnjena tako, kot je opisano v poglavju „Prvo polnjenje solarne svetilke“.

Na glavni enoti se nahaja stikalo z dvema možnostma nastavitve: ON: Pozicija za obratovanje z detektorjem gibanja.

OFF: Izklop funkcije detektorja gibanja / LED svetilke. To je pozicija za polnjenje.

Nastavljanje detektorja gibanja

Po opravljenem osnovnem polnjenju nastavite stikalo na pozicijo ON. Detektor gibanja usmerite v smeri, v kateri naj detektor zaznava gibanje. Regulator ☐-na hrbtni strani detektorja gibanja nastavite na „Minimum“ (-) in regulator LUX nastavite na pozicijo „svetlo“ (●). Območje zaznave testirajte tako, da greste počasi preko območja, kjer je potrebna zaznava. Če se solarna svetilka ne vklopi tako, kot je želeno, je potrebno prilagoditi smer detektorja gibanja.

Na detektorju gibanja se nahajata dva regulatorja:

(STIME) = trajanje osvetlitve: čas, ko ostane svetilka po zaznavi gibanja vklopljena, lahko nastavite na cca. 10 sekund do 1 minute. Regulator TIME zavrtite v smeri (+), da čas trajanja osvetlitve zvišate oz. v smeri (-), da čas trajanja osvetlitve zmanjšate.

Pozor: Nastavljeno obdobje se prične po sprožitvi detektorja gibanja. Z vsakim naslednjim zaznavanjem gibanja prične ta čas ponovno teči od začetka.

♣/♣(LUX) = Odzivnost: z regulatorjem LUX je možno nastaviti svetlost okolja, ob kateri se svetilka vklopi. Tako preprečimo, da bi se svetilka vklopi pri dnevni svetlobi. Na poziciji (♣) se svetilka vklaplja podnevi in ponoči, medtem ko se na poziciji (♣) vklaplja samo ponoči. Želeno moč osvetlitve, kadar se naj svetilka vklopi, lahko nastavljate z regulatorjem LUX.

ZAMENJAVA BATERIJ

Pozor: Ob zamenjavi baterij mora biti stikalo svetilne enote nastavljeno na OFF in vtič solarnega modula mora biti izklopljen iz glavne enote. Za zamenjavo baterij odprite ohišje glavne enote, kot je opisano v odseku „Glavna enota“ v sliki 1 in 2. Baterije odstranite iz držala in vstavite nove baterije. Če je možno baterije najprej napolnite z običajnim polnilcem za baterije vrste 1,2 V AA Ni-MH. Če polnjenje s polnilcem za baterije ni možno, potem upoštevajte odsek „PRVO POLNJENJE SOLARNE SVETILKE“. Napravo ponovno sestavite v obratnem vrstnem redu.

Pozor: Pri vlaganju baterij obvezno upoštevajte ustrezno polarnost. Naprava in baterije se lahko v primeru napačne polarnosti poškodujejo.

SPLOŠNI VARNOSTNI NAPOTKI

1. Ne uporabljajte nobenega drugega solarnega modula, kot le tega, ki je dobavljen zraven. Uporaba drugega solarnega modula lahko pripelje do poškodb ali okvare svetilke, s čimer ugasne tudi garancija.
2. Kabel položite tako, da je trdno pritrjen in ne predstavlja nikakršne nevarnosti (npr. nevarnost, da se spotaknete). Če je kabel poškodovan ali okvarjen potem solarne svetilke ne uporabljajte naprej.

ČIŠČENJE

Na detektorjih gibanja ne sme biti prahu ali drugih ostankov, zato jih morate občasno obrisati z vlažno krpo. Za čiščenje naprave ne uporabljajte kemikalij ali sredstev za drgnjenje. Poleg tega zagotovite, da solarni modul ni umazan in da na njem ni nikakršnih drugih ostankov. Umazana solarna celica ne more v celoti napolniti akumulatorja. To lahko pripelje do predčasnega zastaranja akumulatorja in do nezanesljivega delovanja naprave.

SKLADIŠČENJE

Če želite vašo svetilko skladiščiti dva ali več dni v hiši, potem sledite tem korakom, da tako preprečite škodo na bateriji:

1. Stikalo nastavite na pozicijo OFF.
2. Svetilko in solarni modul skladiščite tam, kjer lahko dnevno sprejmeta sončno svetlobo ali osvetlitev prostora. Akumulator potrebuje svetlobo, da lahko vzdržuje polnjenje v času skladiščenja.
3. V času daljšega skladiščenja je potrebno enoto polno napolniti vsake štiri mesece. Da bi obdržali popolno zmogljivost, svetilke ne skladiščite v daljših časovnih obdobjih.

MOTNJE OBRATOVANJA

Svetilka se pri premikih na področju nadzora ne vklopi.

Možne rešitve:

Zagotovite, da:

• je stikalo nastavljeno na pozicijo „ON"
• regulator LUX ni nastavljen preveč v smeri ( ©).
• je detektor gibanja nastavljen tako, da je možno zajeti gibanje.
• je solarna celica tako usmerjena, da čez dan prejema čim več direktne sončne svetlobe.
• polnjenje akumulatorja ni prenizko (polniti 3-4 sončne dni, stikalo naj bo na poziciji OFF

Svetilka se podnevi vklopi.

Možne rešitve:

Zagotovite, da regulator LUX ni nastavljen preveč v smeri (2).

Za nadaljnje informacije vam priporočamo obisk odseka Service/FAQ's na naši spletni strani www.brennenstuhl.com.

TEHNIČNI PODATKI:

Akumulator:
SOL SH0805 P1 IP44, SOL LH0805 P1 IP44,
SOL SH0805 P2 IP44, SOL LH0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH baterije za ponovno polnjenje
SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH baterije za ponovno polnjenje

Solarni modul:

SOL SH0805 P1 IP44, SOL LH0805 P1 IP44:

190 x 115 mm

SOL SH0805 P2 IP44, SOL LH0805 P2 IP44,

SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:

220 x 190 mm

Število LED luči:

SOL SH0805 P1 IP44, SOL LH0805 P1 IP44,

SOL SH0805 P2 IP44, SOL LH0805 P2 IP44:

8 × 0,5 W

SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:

12 x 0,5 W

Trajanje osvetlitve: nastavljivo od cca. 10 sekund do 1 minute Kot nadzora: 180° horizontalno

Doseg: maks. 10 metrov

Odzivnost: nastavljivo od dnevne svetlobe do noči

Vrsta zaščite: IP44

Temperatura okolja: -15 °C - +45 °C

ODLAGANJE MED ODPADKE

Električne naprave je potrebno odložiti med odpadke na okolju prijazen način! Električne naprave na sodijo med gospodinjske odpadke.

V skladu z evropsko smernico 2012/19/EU o električnih in elektronskih napravah je potrebno odslužene električne naprave ločeno zbirati in jih odložiti za okolju primerno recikliranje. Več o možnostih odlaganja med odslužene naprave lahko izveste pri občinski ali mestni upravi.

Zaradi napačnega odlaganja baterij in akumulatorjev lahko nastane okoljska škoda!

Baterije in akumulatorji ne sodijo med gospodinjske odpadke Vsebujejo lahko težke strupene kovine in sodijo med posebne odpadke. Zaradi tega oddajte odslužene baterije pri komunalnem zbirnem mestu.
