Type de produit	Lampe solaire extérieure avec détecteur de mouvement
Marque	Brennenstuhl
Modèle	SOL SH0805 P2
Dimensions du module solaire	220 x 190 mm
Nombre de LED	8 x 0,5 W
Type d'accumulateur	3 x 1,2 V / 2200 mAh Ni-MH (rechargeables)
Durée d'éclairage réglable	Environ 10 secondes à 1 minute
Angle de surveillance	180° horizontal
Portée du détecteur	Jusqu'à 10 mètres
Sensibilité de réponse	Réglable de la lumière du jour à la nuit
Indice de protection	IP44
Température ambiante	-15°C à +45°C
Alimentation	Module solaire photovoltaïque
Montage	Mural, vissé sur support stable
Fonctions principales	Détection de mouvement, réglage de durée et sensibilité, interrupteur ON/OFF
Entretien et nettoyage	Nettoyer le module solaire et le détecteur avec un chiffon humide ; ne pas utiliser de produits chimiques
Sécurité	Utiliser uniquement le module solaire fourni ; débrancher avant de remplacer l'accumulateur ; respecter la polarité
Pièces détachées et réparabilité	Accumulateur remplaçable (Ni-MH AA 1,2 V) ; module solaire non interchangeable
Informations générales	Garantie : se référer au fabricant ; élimination conforme à la directive DEEE

FOIRE AUX QUESTIONS - SOL SH0805 P2 BRENNENSTUHL

Comment charger la lampe pour la première fois ?

Avant la première utilisation, placez le module solaire en plein soleil pendant jusqu'à 4 jours avec l'interrupteur sur OFF. Assurez-vous que le câble du module est connecté à l'unité principale.

Que faire si la lampe ne s'allume pas la nuit ?

Vérifiez que l'interrupteur est sur ON. Assurez-vous que le régulateur LUX n'est pas trop bas (position nuit). Contrôlez que le module solaire reçoit suffisamment de soleil et que l'accumulateur est chargé (chargez 3-4 jours sur OFF).

Comment régler la durée d'éclairage ?

Tournez le régulateur TIME au dos du détecteur : dans le sens (+) pour augmenter la durée (max. 1 min) ou (-) pour la réduire (min. 10 sec).

Comment régler la sensibilité du détecteur ?

Utilisez le régulateur LUX : en position (€) la lampe s'allume jour et nuit, en position (€) uniquement la nuit. Ajustez selon la luminosité ambiante souhaitée.

Pourquoi la lampe s'allume-t-elle en plein jour ?

Le régulateur LUX est probablement trop haut (position clair). Tournez-le vers la position nuit (€) pour que la lampe ne s'active que dans l'obscurité.

Comment remplacer l'accumulateur ?

Mettez l'interrupteur sur OFF et débranchez le module solaire. Ouvrez le boîtier en desserrant la vis et en appuyant sur le bouton de déverrouillage. Remplacez les 3 accumulateurs Ni-MH AA 1,2 V en respectant la polarité. Refermez.

Où installer le module solaire pour une meilleure efficacité ?

Placez le module orienté vers le sud avec une inclinaison de 30° à 40°. Évitez toute ombre et assurez un ensoleillement direct maximal.

Quelle est la portée du détecteur de mouvement ?

Le détecteur couvre un angle de 180° horizontal et une portée maximale de 10 mètres, selon la hauteur de montage.

Comment nettoyer la lampe solaire ?

Nettoyez le module solaire et le détecteur avec un chiffon humide pour enlever poussière et dépôts. N'utilisez jamais de produits chimiques ou abrasifs.

Que faire en cas de stockage prolongé ?

Mettez l'interrupteur sur OFF. Stockez la lampe et le module dans un endroit recevant de la lumière (solaire ou ambiante). Rechargez complètement l'accumulateur tous les quatre mois.

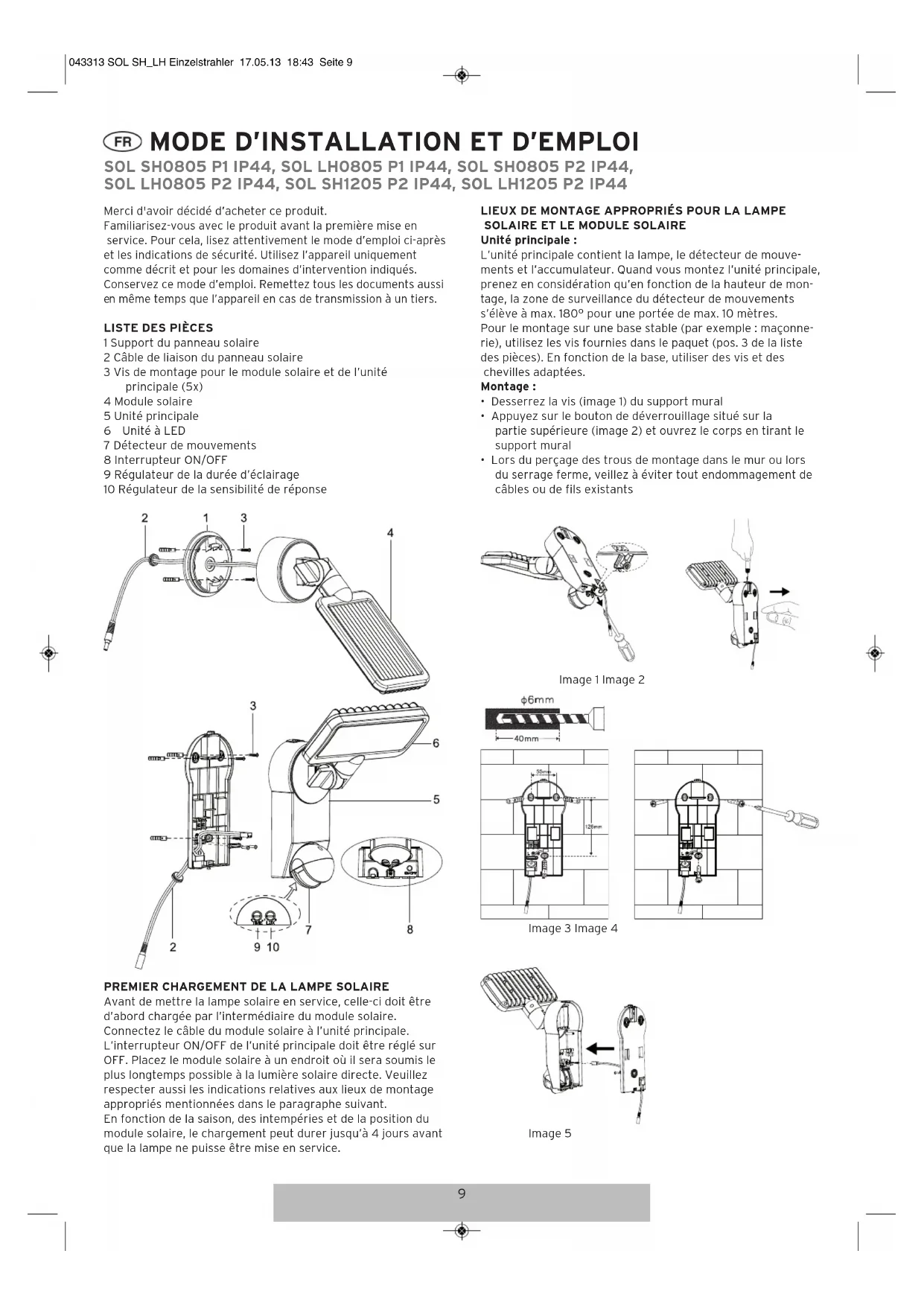

MODE D'EMPLOI SOL SH0805 P2 BRENNENSTUHL

Merci d'avoir décidé d'acheter ce produit.

Familiarisez-vous avec le produit avant la première mise en service. Pour cela, lisez attentivement le mode d'emploi ci-après et les indications de sécurité. Utilisez l'appareil uniquement comme décrit et pour les domaines d'intervention indiqués. Conservez ce mode d'emploi. Remettez tous les documents aussi en même temps que l'appareil en cas de transmission à un tiers.

LISTE DES PIÈCES

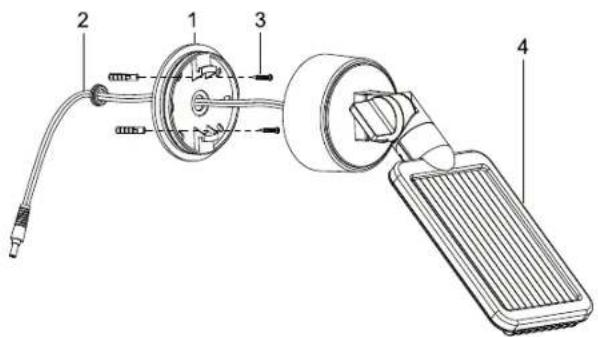

1 Support du panneau solaire
2 Câble de liaison du panneau solaire
3 Vis de montage pour le module solaire et de l'unité principale (5x)
4 Module solaire
5 Unité principale
6 Unité à LED
7 Détecteur de mouvements
8 Interrupteur ON/OFF
9 Régulateur de la durée d'éclairage
10 Régulateur de la sensibilité de réponse

Avant de mettre la lampe solaire en service, celle-ci doit être d'abord chargée par l'intermédiaire du module solaire.

Connectez le câble du module solaire à l'unité principale.

L'interrupteur ON/OFF de l'unité principale doit être réglé sur OFF. Placez le module solaire à un endroit où il sera soumis le plus longtemps possible à la lumière solaire directe. Veuillez respecter aussi les indications relatives aux lieux de montage appropriés mentionnées dans le paragraphe suivant.

En fonction de la saison, des intempéries et de la position du module solaire, le chargement peut durer jusqu'à 4 jours avant que la lampe ne puisse être mise en service.

LIEUX DE MONTAGE APPROPRIÉS POUR LA LAMPE SOLAIRE ET LE MODULE SOLAIRE

Unité principale :

L'unité principale contient la lampe, le détecteur de mouvements et l'accumulateur. Quand vous montez l'unité principale, prenez en considération qu'en fonction de la hauteur de montage, la zone de surveillance du détecteur de mouvements s'élève à max. 180° pour une portée de max. 10 mètres.

Pour le montage sur une base stable (par exemple : maçonnerie), utilisez les vis fournies dans le paquet (pos. 3 de la liste des pièces). En fonction de la base, utiliser des vis et des chevilles adaptées.

Montage :

• Desserrez la vis (image 1) du support mural
- Appuyez sur le bouton de déverrouillage situé sur la partie supérieure (image 2) et ouvrez le corps en tirant le support mural
- Lors du perçage des trous de montage dans le mur ou lors du serrage ferme, veillez à éviter tout endommagement de câbles ou de fils existants

Le module solaire est la principale source de courant de la lampe solaire. Il transforme la lumière solaire en courant et charge l'accumulateur. Lors du montage du module solaire, veuillez prendre en considération que la cellule solaire requiert la lumière solaire la plus directe possible. Plus l'exposition de la cellule solaire à la lumière solaire est longue, plus le fonctionnement de la lampe sera long. Le module solaire doit être orienté le plus possible en direction du sud pour obtenir un ensoleillement direct. Evitez toute forme d'ombrage. En Europe centrale, l'angle d'inclinaison recommandé est d'environ 30° à 40°. Utilisez les vis fournies dans le paquet (pos. 3 de la liste des pièces), pour monter le module solaire sur une base solide, de la maçonnerie, par exemple. En fonction de la base, utiliser des vis et des chevilles adaptées.

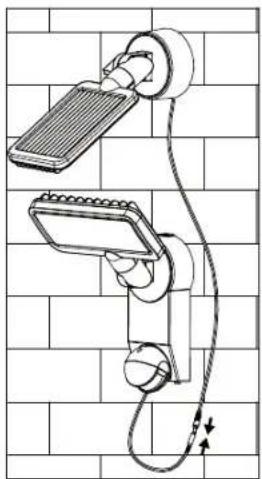

Posez maintenant le câble reliant la cellule solaire et l'unité principale et connectez ensemble le câble de l'unité principale et de la cellule solaire par l'intermédiaire du connecteur et de la douille.

Après avoir réussi l'installation de la lampe solaire, vous pouvez régler l'appareil en quelques étapes simples.

Important :

Avant d'allumer la lampe solaire, assurez-vous qu'elle a été chargée comme décrit au paragraphe « Premier chargement de la lampe solaire ».

L'unité principale comprend un interrupteur pourvu de deux réglages possibles :

ON : Réglage pour le fonctionnement du détecteur de mouvement.

OFF : Désactive le fonctionnement du détecteur de mouvements / lampe à LED. Réglage pour le chargement. Réglage du détecteur de mouvement

Après le chargement complet,

réglez l'interrupteur sur la position ON. Orientez le détecteur de mouvements dans la direction, dans laquelle vous souhaitez reconnaître les mouvements. Réglez le régulateur situé au dos du détecteur de mouvements sur « minimum » (-) et le régulateur LUX sur la position « clair » (*). Testez la zone de saisie en marchant lentement autour de la zone à surveiller. Si la lampe solaire ne s'allume pas comme souhaité, adapter l'orientation du détecteur de mouvement.

Le détecteur de mouvements comporte deux régulateurs :

(1) (TIME) = durée d'éclairage : vous pouvez régler la durée, pendant laquelle la lampe reste allumée après la reconnaissance d'un mouvement, sur une période comprise entre env. 10 secondes et 1 minute. Tournez le régulateur TIME dans le sens (+), pour augmenter la durée d'éclairage ou dans le sens (-) pour réduire la durée d'éclairage.

Attention : la durée réglée commence après le déclenchement du détecteur de mouvement. Cette période recommence depuis le début à chaque reconnaissance de mouvements suivante.

/€( LUX) = sensibilité de réponse : le régulateur LUX permet de régler la luminosité ambiante qui active le fonctionnement. Il est ainsi évité que la lampe commence à s'allumer à la lumière du jour. En position (€), la lampe s'allume de jour et de nuit, alors qu'en position (€), elle ne s'allume que de nuit. Vous pouvez régler l'intensité de lumière souhaitée, par laquelle l'unité se met en marche, à l'aide du régulateur LUX.

REPLACEMENT DE L'ACCUMULATEUR

Attention : quand vous remplacez l'accumulateur, l'interrupteur situé sur l'unité d'éclairage doit être sur OFF et le connecteur du module solaire doit être séparé de l'unité principale. Pour remplacer l'accumulateur, ouvrez le corps de l'unité principale comme décrit sur l'image 1 et 2 au paragraphe « Unité principale ». Retirez les accumulateurs du support et remplacez-les par des nouveaux. Si possible, chargez les accumulateurs au préalable à l'aide d'un chargeur disponible sur le marché pour les accumulateurs 1,2 V NiMH AA. Si le chargement n'est pas possible avec un chargeur, veuillez suivre le paragraphe « Premier chargement de la lampe solaire ». Remontez l'appareil dans l'ordre inverse.

Attention : Lors de l'insertion des accumulateurs, respectez absolument la bonne polarité. L'appareil et les accumulateurs pourraient être endommagés en cas de polarité incorrecte.

INDICATIONS GÉNÉRALES DE SÉCURITÉ

1. N'utilisez aucun autre module solaire que celui qui vous a été livré. L'utilisation d'un autre module solaire peut entraîner des blessures ou l'endommagement de la lampe et l'expiration de la garantie.
2. Posez le câble de telle manière qu'il soit bien fixé et ne puisse générer aucun risque (par exemple : risque de trébucher). Cessez d'utiliser la lampe solaire si le câble est endommagé ou défectueux.

NETTOYAGE

Gardez le détecteur de mouvements exempt de poussière et de dépôts en le nettoyant à l'occasion avec un chiffon humide. N'utilisez aucun produit chimique ou abrasif pour nettoyer l'appareil. De plus, assurez-vous que le module solaire soit à tout moment exempt de poussière et de dépôts. Une cellule solaire contaminée ne peut pas charger complètement l'accumulateur. Ceci peut entraîner un vieillissement précoce de l'accumulateur et un fonctionnement non fiable de l'appareil.

STOCKAGE

Suivez ces étapes si vous souhaitez entreposer votre lampe à la maison pendant plus de deux ou trois jours pour éviter l'endommagement de la batterie :

1. Réglez l'interrupteur dans la position OFF.
2. Entreposez la lampe et le module solaire là où ils peuvent recevoir quotidiennement la lumière solaire ou la lumière de la pièce. L'accumulateur a besoin de lumière pour préserver le chargement pendant le stockage.
3. Pendant un stockage plus long, l'unité doit être chargée complètement tous les quatre mois. Pour préserver toute la capacité de rendement, ne l'entreposez pas pendant de longues périodes.

DYSFONCTIONNEMENTS

La lampe ne s'allume pas en cas de mouvements dans la zone de surveillance.

Solutions possibles :

Assurez-vous que :

• L'interrupteur est sur « ON ».
• Le régulateur LUX n'est pas réglé trop loin dans le sens ( ℒ).
• Le détecteur de mouvements est réglé de telle manière à pouvoir capter les mouvements.
• La cellule solaire est orientée de telle manière à recevoir quotidiennement le plus possible de lumière solaire directe.
• La charge de l'accumulateur est trop faible (charger pendant 3 à 4 jours, avec l'interrupteur sur OFF).

La lampe s'allume pendant la journée.

Solutions possibles :

Assurez-vous que le régulateur LUX n'est pas réglé trop loin dans le sens (◦).

Pour de plus amples informations, nous vous recommandons de consulter le domaine Service/FAQ sur notre page internet : www.brennenstuhl.com.

CARACTÉRISTIQUES TECHNIQUES :

Accumulateur :
SOL SH0805 P1 IP44, SOL LH0805 P1 IP44,
SOL SH0805 P2 IP44, SOL LH0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH piles rechargeables
SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH piles rechargeables

Module solaire :

SOL SH0805 P1 IP44, SOL LH0805 P1 IP44:

190 x 115 mm

SOL SH0805 P2 IP44, SOL LH0805 P2 IP44,

SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:

220 x 190 mm

Nombre de LED :

SOL SH0805 P1 IP44, SOL LH0805 P1 IP44,

SOL SH0805 P2 IP44, SOL LH0805 P2 IP44:

8 x 0,5 W

SOL SH1205 P2 IP44, SOL LH1205 P2 IP44:

12 x 0,5 W

Durée d'éclairage : réglable entre env. 10 secondes et 1 minute

Angle de surveillance : 180° horizontal

Portée : max. 10 mètres

Sensibilité de réponse : réglable de la lumière du jour jusqu'à la nuit

Type de protection : IP44

Température ambiante : -15 °C - +45 °C

ELIMINATION DES DÉCHETS

Jetez les appareils électriques conformément aux impératifs écologiques ! Ne jetez pas les appareils électriques dans les ordures ménagères.

Conformément à la directive européenne 2012/19/UE sur les vieux appareils électriques et électroniques, les appareils électriques usés doivent être collectés séparément et transportés dans un centre de recyclage conforme aux impératifs écologiques. Vous obtiendrez des informations sur les possibilités d'élimination de l'appareil usé auprès de l'administration de votre commune ou municipalité.

Une mauvaise élimination des piles et des accumulateurs peut entraîner des dommages environnementaux !

Ne jetez pas les piles et les accumulateurs dans les ordures ménagères. Ils peuvent contenir des métaux lourds toxiques et sont soumis au traitement spécial des ordures. Par conséquent, remettez les piles usagées auprès d'un centre de collecte communal.
