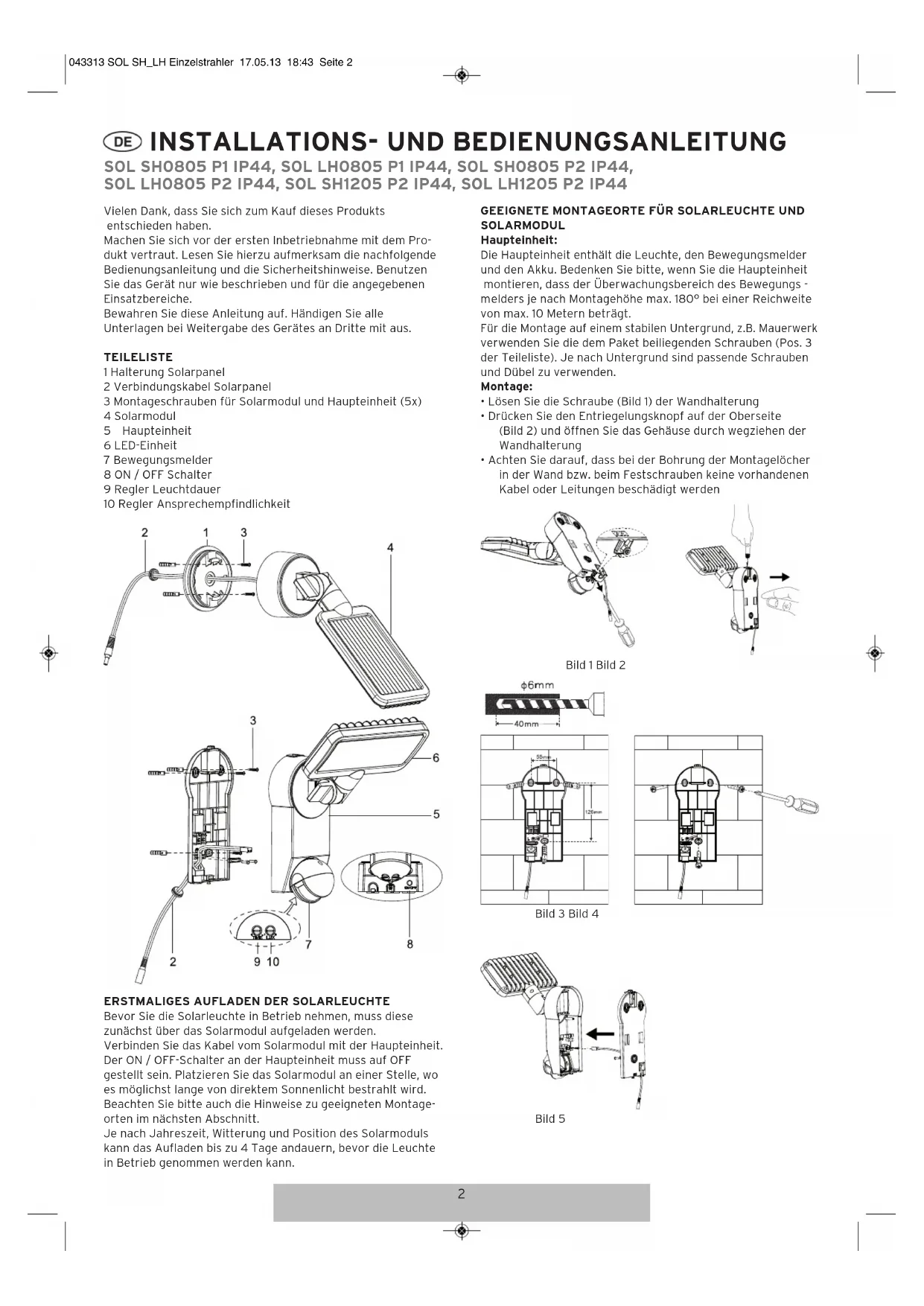

SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:43 Seite 1Vielen Dank, dass Sie sich zum Kauf dieses Produkts entschieden haben. Machen Sie sich vor der ersten Inbetriebnahme mit dem Pro- dukt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen

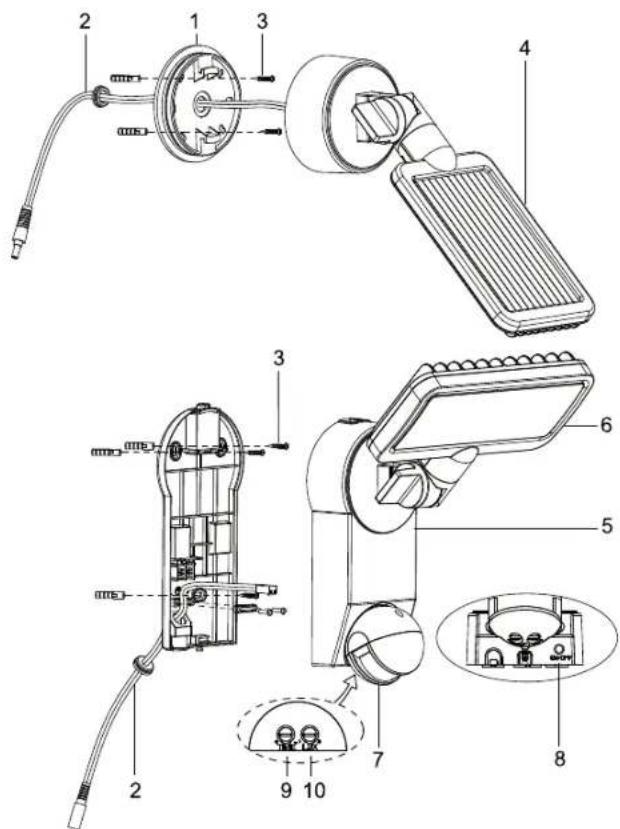

insatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. TEILELISTE 1 Halterung Solarpanel 2 Verbindungskabel Solarpanel 3 Montageschrauben für Solarmodul und Haupteinheit (5x) 4 Solarmodul
Haupteinheit 6 LED-Einheit 7 Bewegungsmelder 8 ON / OFF Schalter 9 Regler Leuchtdauer 10 Regler Ansprechempfindlichkeit
ERSTMALIGES AUFLADEN DER SOLARLEUCHTE
Bevor Sie die Solarleuchte in Betrieb nehmen, muss diese zunächst über das Solarmodul aufgeladen werden. Verbinden Sie das Kabel vom Solarmodul mit der Haupteinheit. Der ON / OFF-Schalter an der Haupteinheit muss auf OFF gestellt sein. Platzieren Sie das Solarmodul an einer Stelle, wo es möglichst lange von direktem Sonnenlicht bestrahlt wird. Beachten Sie bitte auch die Hinweise zu geeigneten Montage- orten im nächsten Abschnitt. Je nach Jahreszeit, Witterung und Position des Solarmoduls kann das Aufladen bis zu 4 Tage andauern, bevor die Leuchte in Betrieb genommen werden kann.
GEEIGNETE MONTAGEORTE FÜR SOLARLEUCHTE UND
SOLARMODUL Haupteinheit: Die Haupteinheit enthält die Leuchte, den Bewegungsmelder und den Akku. Bedenken Sie bitte, wenn Sie die Haupteinheit montieren, dass der Überwachungsbereich des Bewegungs -
elders je nach Montagehöhe max. 180° bei einer Reichweite von max. 10 Metern beträgt. Für die Montage auf einem stabilen Untergrund, z.B. Mauerwerk verwenden Sie die dem Paket beiliegenden Schrauben (Pos. 3 der Teileliste). Je nach Untergrund sind passende Schrauben und Dübel zu verwenden. Montage:
- Lösen Sie die Schraube (Bild 1) der Wandhalterung
- Drücken Sie den Entriegelungsknopf auf der Oberseite
Bild 2) und öffnen Sie das Gehäuse durch wegziehen der Wandhalterung
- Achten Sie darauf, dass bei der Bohrung der Montagelöcher in der Wand bzw. beim Festschrauben keine vorhandenen Kabel oder Leitungen beschädigt werden Bild 1 Bild 2 Bild 3 Bild 4 Bild 5
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
OL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:43 Seite 2Bild 6 Bild 7 Solarmodul: Das Solarmodul ist die Hauptstromquelle der Solarleuchte. Es wandelt Sonnenlicht in Strom um und lädt den Akku auf. Bitte bedenken Sie bei der Montage des Solarmoduls, dass die Solarzelle möglichst DIREKTES SONNENLICHT benötigt. Je länger die Solarzelle direktem Sonnenlicht ausgesetzt ist, desto länger kann die Leuchte in Betrieb sein. Das Solarmodul sollte möglichst nach Süden ausgerichtet sein, um eine direkte Son- neneinstrahlung zu erreichen. Vermeiden Sie jegliche Art der Beschattung. In Mitteleuropa wird ein Neigungswinkel von ca. 30° bis 40° empfohlen. Nutzen Sie die dem Paket beiliegenden Schrauben (Pos. 3 der Teileliste), um das Solarmodul auf einem festen Untergrund z.B. Mauerwerk zu montieren. Je nach Untergrund sind passende Schrauben und Dübel zu verwenden. Bild 8 Bild 9 Bild 10
Bild 11 Bild 12 Verlegen sie das nun das Kabel von der Solarzelle zur Haupt- einheit und verbinden Sie das Kabel der Haupteinheit und der Solarzelle über Stecker und Buchse miteinander.
EINSTELLUNG UND INBETRIEBNAHME
Nach der erfolgreichen Installation der Solarleuchte können Sie das Gerät mit wenigen, einfachen Schritten einstellen. Wichtig: Vergewissern Sie sich, dass die Solarleuchte wie im Abschnitt „Erstmaliges Aufladen der Solarleuchte“ beschrieben aufgeladen wurde, bevor die Leuchte eingeschaltet wird. An der Haupteinheit befindet sich ein Schalter mit zwei Stellmöglichkeiten: ON: Stellung für Betrieb mit Bewegungsmelder. OFF: Schaltet die Funktion des Bewegungsmelders / LED- Leuchte aus. Stellung für die Aufladung. Einstellen des Bewegungsmelders Stellen Sie den Schalter nach erfolgter Grundladung auf die Position ON. Richten Sie den Bewegungsmelder in die Richtung, aus der Sie Bewegungen erkennen wollen. Stellen Sie den
-Regler an der Rückseite des Bewegungsmelders auf „Minimum“ (-) und den LUX-Regler auf die Position „hell“ (
Testen Sie den Erfassungsbereich, indem Sie langsam um das zu überwachende Gebiet gehen. Wenn die Solarleuchte nicht wie gewünscht angeht, muss die Ausrichtung des Bewegungs- melders angepasst werden. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:43 Seite 3Am Bewegungsmelder befinden sich zwei Regler:
(TIME) = Leuchtdauer: Sie können die Zeit, die die Leuchte nach dem Erkennen einer Bewegung eingeschaltet bleibt, auf einen Zeitraum zwischen ca. 10 Sekunden und 1 Minute einstel-
en. Drehen Sie den TIME-Regler in Richtung (+), um die Leuchtdauer zu erhöhen bzw. in Richtung (-), um die Leuchtdauer zu verringern. Achtung: Der eingestellte Zeitraum beginnt nach dem Auslösen des Bewegungsmelders. Mit jeder nachfolgenden Erkennung einer Bewegung beginnt dieser Zeitraum wieder von vorn.
LUX) = Ansprechempfindlichkeit: Mit dem LUX-Regler kann die Umgebungshelligkeit eingestellt werden, bei der der Betrieb aufgenommen wird. Damit wird vermieden, dass die Leuchte bei Tageslicht zu leuchten beginnt. In der (
) Position wird die Leuchte am Tag und nachts eingeschaltet, während sie in der ( ) Position nur nachts eingeschaltet wird. Sie können die gewünschte Lichtstärke, bei der die Einheit ihren Betrieb aufnimmt, mit dem LUX-Regler einstellen.

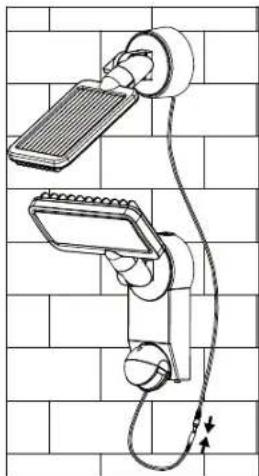

Achtung: Wenn Sie die Akkus wechseln, muss der Schalter an der Leuchteinheit auf OFF stehen und der Stecker des Solarmoduls von der Haupteinheit getrennt sein. Zum Ersetzen der Akkus öffnen Sie das Gehäuse der Haupteinheit wie im Abschnitt „Haupteinheit“ In Bild 1 und 2 beschrieben. Entfernen Sie die Akkus aus der Halterung und ersetzen Sie die Akkus gegen neue. Wenn möglich laden Sie die Akkus zuvor mit einem handelsüblichen Ladegerät für 1,2 V AA Ni-MH Akkus auf. Ist die Aufladung mit einem Ladegerät nicht möglich befolgen Sie bitte den Abschnitt „ERSTMALIGES AUFLADEN DER SOLARLEUCHTE“. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. Achtung: Beachten Sie beim Einlegen der Akkus unbedingt die korrekte Polarität. Das Gerät und die Akkus könnten bei falscher Polung Schaden nehmen. ALLGEMEINE SICHERHEITSHINWEISE
1. Verwenden Sie kein anderes Solarmodul als das mit ge lie -
fer te. Die Benutzung eines anderen Solarmoduls kann zu Verletzungen oder zur Beschädigung der Leuchte und zum Erlöschen der Garantie führen.
2. Verlegen Sie das Kabel so, dass es sicher befestigt ist und
keine Gefahr (z. B. Stolpergefahr) davon ausgehen kann. Benutzen Sie die Solarleuchte nicht weiter, wenn das Kabel beschädigt oder defekt ist. REINIGUNG Halten Sie den Bewegungsmelder frei von Staub und Ablage- rungen, indem Sie ihn gelegentlich mit einem feuchten Tuch abwischen. Verwenden Sie keine Chemikalien oder Scheuer - mittel zum Reinigen des Gerätes. Stellen Sie zudem sicher, dass das Solarmodul jederzeit frei von Schmutz und Ablagerungen gehalten wird. Eine verunreinigte Solarzelle kann den Akku nicht vollständig aufladen. Dies kann zur vorzeitigen Alterung des Akkus und zu einer unzuverlässigen Funktion des Geräts führen.
IME LUX LAGERUNG Folgen Sie diesen Schritten, falls Sie Ihre Leuchte mehr als
wei oder drei Tage im Haus lagern möchten, um Schäden an der Batterie zu vermeiden:
1. Stellen Sie den Schalter in die OFF-Position.
2. Lagern Sie die Leuchte und das Solarmodul dort, wo diese
täglich Sonnenlicht oder Raumlicht erhalten können. Der Akku braucht Licht, um die Aufladung während der Lagerung zu erhalten.
3. Während einer längeren Lagerung muss die Einheit alle vier
Monate voll aufgeladen werden. Um die volle Leistungsfä-
igkeit zu erhalten, lagern Sie sie nicht über längere Zeit- räume. BETRIEBSSTÖRUNGEN (STÖRUNG / URSACHE ➔ ABHILFE) Leuchte schaltet sich bei Bewegungen im Überwachungs - bereich nicht ein. Mögliche Lösungen:
tellen Sie sicher, dass: - Der Schalter in der Position „ON“ ist. - Der LUX-Regler nicht zu weit in Richtung () eingestellt ist. - Der Bewegungsmelder so eingestellt ist, dass Bewegungen erfasst werden können. - Die Solarzelle so ausgerichtet ist, dass sie tagsüber möglichst viel direktes Sonnenlicht erhält. - Die Ladung des Akkus nicht zu niedrig ist (über 3-4 Sonnen- tage aufladen, mit Schalter auf OFF). Leuchte schaltet sich während des Tages ein. Mögliche Lösungen: Stellen Sie sicher, dass der LUX-Regler nicht zu weit in Richtung (
) eingestellt ist. Für weitere Informationen empfehlen wir den Bereich Service/FAQ’s auf unserer Homepage www.brennenstuhl.com. TECHNISCHE DATEN: Akku: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH wiederaufladbare Batterien SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH wiederaufladbare Batterien Solarmodul: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Anzahl LEDs: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Leuchtdauer: einstellbar von ca. 10 Sekunden bis 1 Minute Überwachungswinkel: 180º horizontal Reichweite: max. 10 Meter Ansprechempfindlichkeit: einstellbar von Tageslicht bis Nacht Schutzart: IP44 Umgebungstemperatur: -15 °C - +45 °C
043313 SOL SH_LH Einzelstrahler 17.05.13 18:43 Seite 4ENTSORGUNG Elektrogeräte umweltgerecht entsorgen!
lektrogeräte gehören nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umwelt gerechten Wiederver- wertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Umweltschäden durch falsche Entsorgung der Batterien und Akkus!
atterien und Akkus gehören nicht in den Hausmüll. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.
