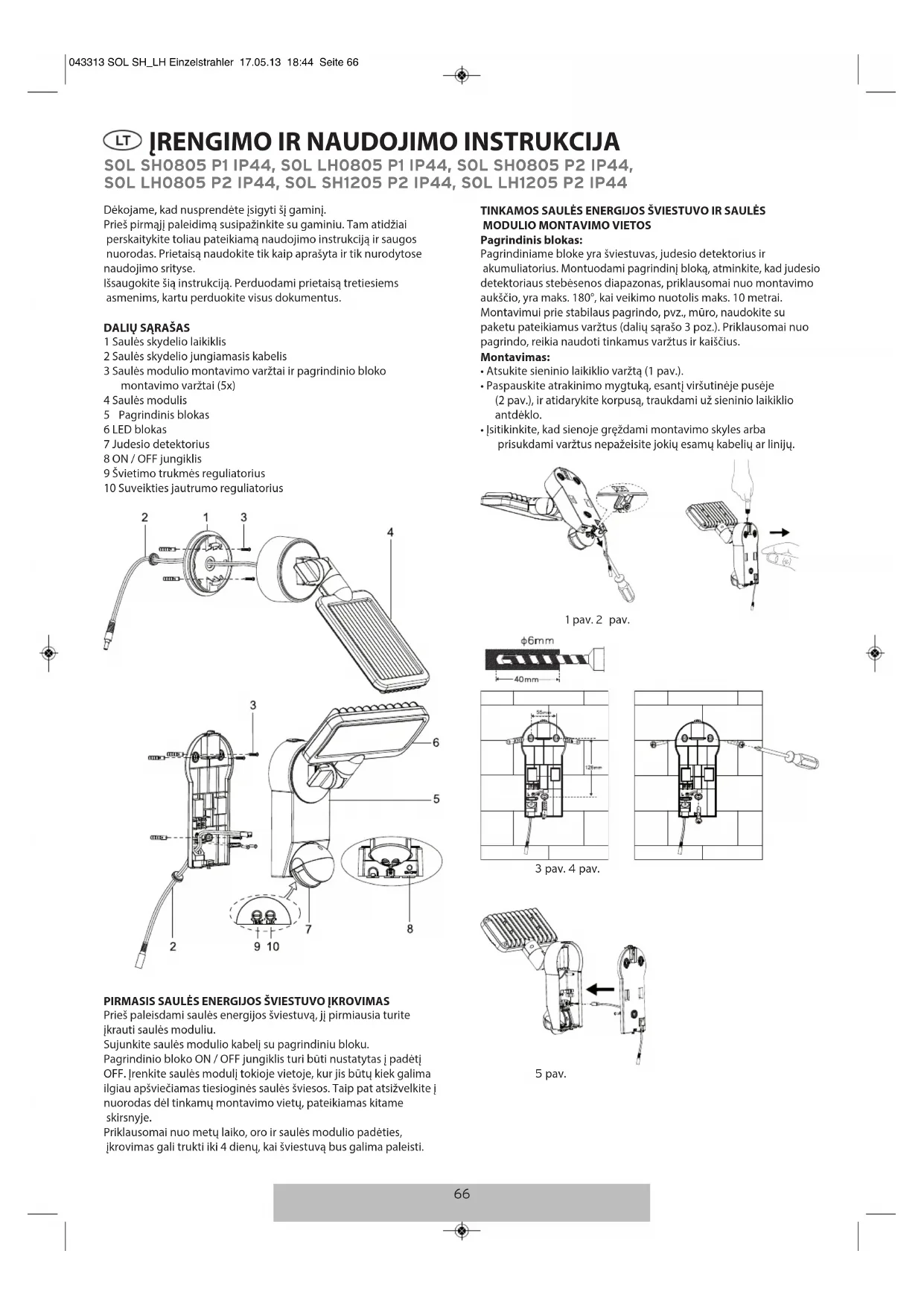

NAUDOJIMO INSTRUKCIJA SOL SH0805 P2 BRENNENSTUHL

šsaugokite šią instrukciją. Perduodami prietaisą tretiesiems asmenims, kartu perduokite visus dokumentus.

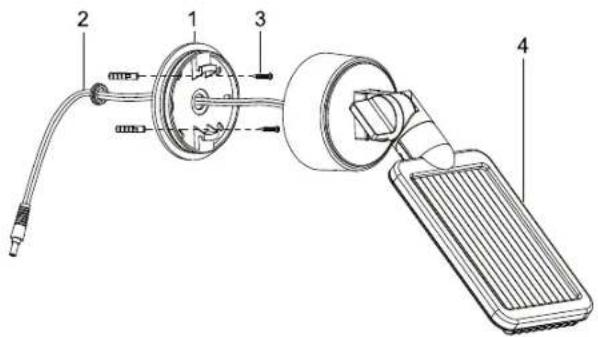

1 Saulės skydelio laikiklis 2 Saulės skydelio jungiamasis kabelis 3 Saulės modulio montavimo varžtai ir pagrindinio bloko montavimo varžtai (5x) 4 Saulės modulis 5 P agrindinis blokas 6 LED blokas 7 Judesio detektorius 8 ON / OFF jungiklis 9 Švietimo trukmės reguliatorius 10 Suveikties jautrumo reguliatorius

PIRMASIS SAULĖS ENERGIJOS ŠVIESTUVO ĮKROVIMAS

Prieš paleisdami saulės energijos šviestuvą, jį pirmiausia turite įkrauti saulės moduliu. Sujunkite saulės modulio kabelį su pagrindiniu bloku. Pagrindinio bloko ON / OFF jungiklis turi būti nustatytas į padėtį OFF. Įrenkite saulės modulį tokioje vietoje, kur jis būtų kiek galima ilgiau apšviečiamas tiesioginės saulės šviesos. Taip pat atsižvelkite į nuorodas dėl tinkamų montavimo vietų, pateikiamas kitame skirsnyje. Priklausomai nuo metų laiko, oro ir saulės modulio padėties, įkrovimas gali trukti iki 4 dienų, kai šviestuvą bus galima paleisti. TINKAMOS SAULĖS ENERGIJOS ŠVIESTUVO IR SAULĖS

MODULIO MONTAVIMO VIETOS

Pagrindinis blokas: Pagrindiniame bloke yra šviestuvas, judesio detektorius ir akumuliatorius. Montuodami pagrindinį bloką, atminkite, kad judesio

etektoriaus stebėsenos diapazonas, priklausomai nuo montavimo aukščio, yra maks. 180°, kai veikimo nuotolis maks. 10 metrai. Montavimui prie stabilaus pagrindo, pvz., mūro, naudokite su paketu pateikiamus varžtus (dalių sąrašo 3 poz.). Priklausomai nuo pagrindo, reikia naudoti tinkamus varžtus ir kaiščius. Montavimas:

• Atsukite sieninio laikiklio varžtą (1 pav.).

• Paspauskite atrakinimo mygtuką, esantį viršutinėje pusėje (2 pav.), ir atidarykite korpusą, traukdami už sieninio laikiklio antdėklo.

• Įsitikinkite, kad sienoje gręždami montavimo skyles arba prisukdami varžtus nepažeisite jokių esamų kabelių ar linijų. 1 pav. 2 pav. 3 pav. 4 pav. 5 pav.

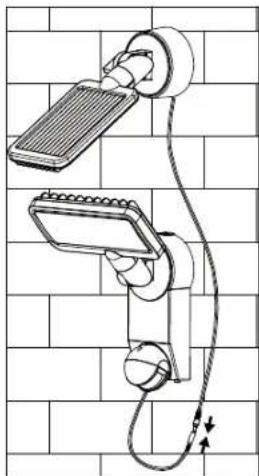

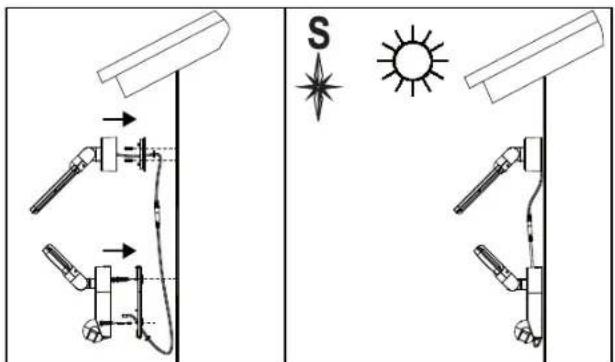

OL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 6667 6 pav. 7 pav. Saulės modulis: Saulės modulis yra pagrindinis saulės energijos šviestuvo elektros srovės šaltinis. Jis verčia saulės šviesą į elektros srovę ir įkrauna akumuliatorių. Montuodami saulės modulį, atminkite, kad saulės elementui reikalinga kiek galima TIESIOGINĖ SAULĖS ŠVIESA. Kuo ilgiau saulės elementą veikia tiesioginė saulės šviesa, tuo ilgiau gali veikti šviestuvas. Saulės modulis geriau turėtų būti nukreiptas į pietus, kad pasiektų tiesioginius saulės spindulius. Venkite bet kokio šešėlinimo. Vidurio Europoje rekomenduojamas pokrypio kampas yra maždaug nuo 30° iki 40°. Naudokite su paketu pateikiamus varžtus (dalių sąrašo 3 poz.), kad primontuotumėte saulės modulį prie tvirto pagrindo, pvz., mūro. Priklausomai nuo pagrindo, reikia naudoti tinkamus varžtus ir kaiščius. 8 pav. 9 pav. 10 pav. 11 pav. 12 pav. Dabar nutieskite kabelį nuo saulės elemento iki pagrindinio bloko ir sujunkite pagrindinio bloko kabelį ir saulės elementą kištuku ir lizdu tarpusavyje.

NUSTATYMAS IR PALEIDIMAS

Po sėkmingo saulės energijos šviestuvo įrengimo prietaisą galite nustatyti per keletą paprastų žingsnių. Svarbu: Prieš tai, kai šviestuvas bus įjungiamas, įsitikinkite, kad saulės energijos šviestuvas buvo įkrautas, kaip aprašyta skirsnyje „Pirmasis saulės energijos šviestuvo įkrovimas“. Pagrindiniame bloke yra jungiklis su dviem nustatymo galimybėmis: ON: režimo su judesio detektoriumi padėtis. OFF: išjungiamas judesio detektoriaus / šviestuvo veikimas. Įkrovimo padėtis. Judesio detektoriaus nustatymas Po pradinio įkrovimo nustatykite jungiklį į padėtį ON. Nukreipkite judesio detektorių ta kryptimi, kurioje norite aptikti judesius. Nustatykite

reguliatorių, esantį galinėje judesio detektoriaus pusėje, į padėtį „Minimumas“ (-), o LUX reguliatorių į padėtį „šviesi“

). Išbandykite aprėpties diapazoną, tuo tikslu lėtai eidami per kontroliuojamą teritoriją. Jei saulės energijos šviestuvas užsidega ne taip, kaip pageidaujate, reikia suderinti judesio detektoriaus kryptį. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 6768

udesio detektoriuje yra du reguliatoriai:

(TIME) = švietimo trukmė: Jūs galite nuo maždaug 10 sekundžių iki 1 minutės nustatyti trukmę, per kurią šviestuvas, aptikęs

udėjimą, lieka įjungtas. Sukite TIME reguliatorių kryptimi (+), norėdami padidinti švietimo trukmę, arba kryptimi (-), norėdami sumažinti švietimo trukmę. Dėmesio: nustatytas laiko tarpas prasideda suveikus judesio detektoriui. Po kiekvieno tolesnio judėjimo aptikimo šis laiko tarpas prasideda vėl iš pradžių.

ustatyti aplinkos šviesumą, kuriam esant prasideda veikimas. Tokiu būdu išvengiama, kad šviestuvas nepradėtų šviesti dienos šviesoje.

) padėtyje šviestuvas yra įjungiamas dieną ir naktį, tuo tarpu () padėtyje – tik naktį. Pageidaujamą šviesos stiprį, kuriam esant blokas pradeda veikti, galite nustatyti LUX reguliatoriumi. AKUMULIATORIAUS KEITIMAS Dėmesio: Kai keičiate akumuliatorių, apšvietimo bloko jungiklis turi būti OFF padėtyje, o saulės modulio kištukas atjungtas nuo pagrin- dinio bloko Kad pakeistumėte akumuliatorių, atidarykite pagrindi- nio bloko korpusą, kaip aprašyta skirsnyje „Pagrindinis blokas“, 1 ir 2 pav. Pašalinkite akumuliatorius iš laikiklio ir pakeiskite juos naujais. Jei įmanoma, akumuliatorius pirma įkraukite įprastiniu krovikliu, skirtu 1,2 V AA Ni-MH akumuliatoriams. Jei įkrovimas krovikliu negalimas, vadovaukitės skirsniu „PIRMASIS SAULĖS ENERGIJOS ŠVIESTUVO ĮKROVIMAS“. Vėl surinkite prietaisą atvirkštine tvarka. Dėmesio: Įdėdami akumuliatorius, būtinai laikykitės teisingo poliškumo. Esant neteisingam poliškumui, prietaisas ir akumuliatoriai gali sugesti.

BENDROSIOS SAUGOS NUORODOS

1. Nenaudokite jokio kito saulės modulio, nei pateikiamas.

Naudojant kitą saulės modulį, galimi sužalojimai ar šviestuvo pažeidimas, ir gali nustoti galioti garantija.

2. Nutieskite kabelį taip, kad jis būtų patikimai pritvirtintas ir nega-

lėtų kelti pavojaus (pvz., užkliuvimo pavojaus). Nebenaudokite saulės energijos šviestuvo, jei kabelis pažeistas ar sugedęs. VALYMAS Prižiūrėkite, kad ant judesio detektoriaus nebūtų dulkių ir nuogulų, tuo tikslu jį retkarčiais nuvalydami drėgna šluoste. Prietaiso valymui nenaudokite chemikalų ar šveitiklių. Be to, užtikrinkite, kad ant saulės modulio niekada nebūtų purvo ir nuogulų. Užterštas saulės elemen- tas negali iki galo įkrauti akumuliatoriaus. Dėl to galimas priešlaikinis akumuliatoriaus senėjimas ir nepatikimas prietaiso veikimas. SANDĖLIAVIMAS Vadovaukitės šiais žingsniais, jei savo šviestuvą norite ilgiau kaip dvi ar tris dienas sandėliuoti namuose, kad išvengtumėte akumuliatoriaus pažeidimų:

1. Nustatykite jungiklį į OFF padėtį.

2. Sandėliuokite šviestuvą ir saulės modulį ten, kur šie kasdien

galėtų gauti saulės ar patalpos šviesos. Akumuliatoriui reikalinga šviesa, kad būtų įkraunamas sandėliavimo metu.

3. Sandėliuojant ilgiau, bloką reikia kas keturis mėnesius įkrauti iki

galo. Norėdami išsaugoti pilną pajėgumą, nesandėliuokite ilgesnį laiko tarpą.

EIKIMO SUTRIKIMAI (SUTRIKIMAS / PRIEŽASTIS ➔ ŠALINIMAS) Šviestuvas neįsijungia esant judesiams stebėsenos diapazone. Galimi sprendimai: Įsitikinkite, kad: - Jungiklis yra padėtyje „ON“. - LUX reguliatorius nenustatytas per daug kryptimi (

- Judesio detektorius nustatytas taip, kad galėtų ksuoti judesius. - Saulės elementas nukreiptas taip, kad ištisą dieną gautų kiek galima daugiau tiesioginės saulės šviesos.

Akumuliatoriaus įkrova nėra per maža (kraukite 3–4 saulėtas dienas, jungikliui esant padėtyje OFF). Šviestuvas įsijungia dienos metu. Galimi sprendimai: Įsitikinkite, kad LUX reguliatorius nenustatytas per daug kryptimi (

Dėl išsamesnės informacijos rekomenduojame mūsų svetainės www.brennenstuhl.com aptarnavimo / DUK sritį. TECHNINIAI DUOMENYS: Akumuliatorius: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH įkraunamos baterijos SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH įkraunamos baterijos Saulės modulis: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Šviesos diodų skaičius: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Švietimo trukmė: nustatoma nuo maždaug 10 sekundžių iki 1 minutės Stebėsenos kampas: 180º horizontaliai Veikimo nuotolis: maks. 10 metrai Suveikties jautrumas: nustatomas nuo dienos šviesos iki nakties Apsaugos laipsnis: IP44 Aplinkos temperatūra: -15 °C - +45 °C ŠALINIMAS Ekologiškai šalinkite elektros prietaisus! Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis. Remiantis ES direktyva 2012/19/ES dėl elektros ir elektroninės įrangos atliekų, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti. Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje. Žala aplinkai dėl neteisingo baterijų ir akumuliatorių šalinimo! Baterijas ir akumuliatorius draudžiama šalinti su buitinėmis atliekomis. Jų sudėtyje gali būti nuodingų sunkiųjų metalų, ir jiems yra taikomos specialiųjų atliekų tvarkymo taisyklės. Todėl naudotas baterijas atiduokite komunaliniam surinkimo punktui. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 68043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 69043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 70043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 71Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · 72074 Tübingen · Germany lectra-t ag Blegistrasse 13 · CH-6340 Baar H. Brennenstuhl S.A.S. F-67460 Souffelweyersheim www.brennenstuhl.com 0472309/513 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 72
