NÁVOD K OBSLUZE SOL SH0805 P2 BRENNENSTUHL

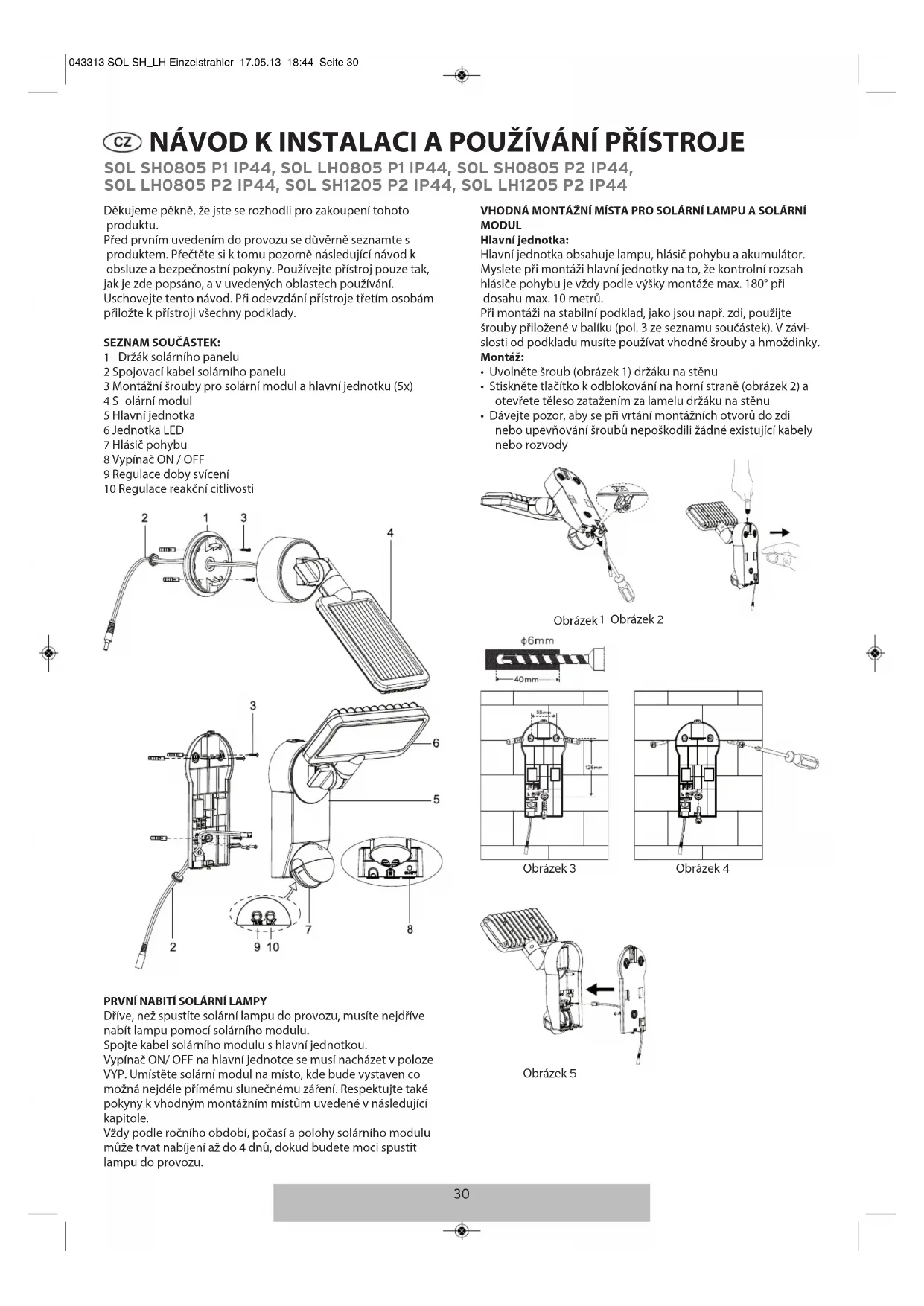

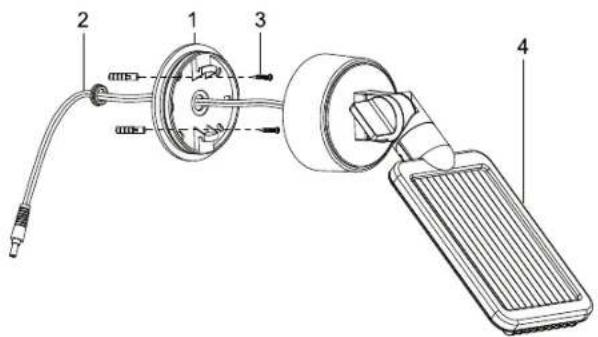

Držák solárního panelu 2 Spojovací kabel solárního panelu 3 Montážní šrouby pro solární modul a hlavní jednotku (5x) 4 S olární modul 5 Hlavní jednotka 6 Jednotka LED 7 Hlásič pohybu 8 Vypínač ON / OFF 9 Regulace doby svícení 10 Regulace reakční citlivosti

PRVNÍ NABITÍ SOLÁRNÍ LAMPY

Dříve, než spustíte solární lampu do provozu, musíte nejdříve nabít lampu pomocí solárního modulu. Spojte kabel solárního modulu s hlavní jednotkou. Vypínač ON/ OFF na hlavní jednotce se musí nacházet v poloze VYP. Umístěte solární modul na místo, kde bude vystaven co možná nejdéle přímému slunečnému záření. Respektujte také pokyny k vhodným montážním místům uvedené v následující kapitole. Vždy podle ročního období, počasí a polohy solárního modulu může trvat nabíjení až do 4 dnů, dokud budete moci spustit lampu do provozu. VHODNÁ MONTÁŽNÍ MÍSTA PRO SOLÁRNÍ LAMPU A SOLÁRNÍ MODUL Hlavní jednotka: Hlavní jednotka obsahuje lampu, hlásič pohybu a akumulátor. Myslete při montáži hlavní jednotky na to, že kontrolní rozsah hlásiče pohybu je vždy podle výšky montáže max. 180° při dosahu max. 10 metrů. Při montáži na stabilní podklad, jako jsou např. zdi, použijte šrouby přiložené v balíku (pol. 3 ze seznamu součástek). V závi- slosti od podkladu musíte používat vhodné šrouby a hmoždinky. Montáž:

• Uvolněte šroub (obrázek 1) držáku na stěnu

• Stiskněte tlačítko k odblokování na horní straně (obrázek 2) a otevřete těleso zatažením za lamelu držáku na stěnu

• Dávejte pozor, aby se při vrtání montážních otvorů do zdi nebo upevňování šroubů nepoškodili žádné existující kabely nebo rozvody Obrázek 1 Obrázek 2 Obrázek 3 Obrázek 4 Obrázek 5 NÁVOD K INSTALACI A POUŽÍVÁNÍ PŘÍSTROJE SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44,

OL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3031 Obrázek 6 Obrázek 7 Solární modul: Solární modul je hlavním zdrojem proudu solární lampy. Mění slunečné světlo na elektrický proud a nabíjí akumulátor. Myslete při montáži solárního modulu na to, že solární buňka potřebuje pokud možno PŘÍMÉ SLUNEČNÉ SVĚTLO. Čím déle je solární buňka vystavena slunečnému záření, o to delší může být byť lampa v provozu. Solární modul by měl podle možností směrovat na jih, aby bol vystaven přímému slunečnému záření. Zamezte jakémukoli zastínění. Ve Střední Evropě doporučujeme úhel sklonu cca 30° až 40°. Použijte šrouby přiložené v balíku (pol. 3 ze seznamu součástek), abyste namontovali solární modul na pevný podklad nebo zeď. V závislosti od podkladu musíte používat vhodné šrouby a hmoždinky. Obrázek

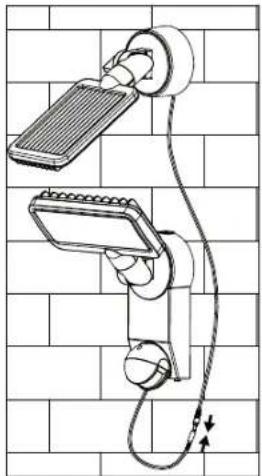

Obrázek 9 Obrázek 10 Obrázek 11 Obrázek 12 Pak přesuňte kabel ze solární buňky k hlavní jednotce a spojte kabel hlavní jednotky a solární buňky pomocí zástrčky a zásuvky.

NASTAVENÍ A UVEDENÍ DO PROVOZU

Po úspěšné instalaci solární lampy můžete nastavit přístroj pomocí několika jednoduchých kroků. Důležité: Ujistěte se, že solární lampa byla nabita tak, jak je to popsáno v kapitole „První nabití solární lampy“ ještě předtím, než zapnete solární lampu. Na hlavní jednotce se nachází vypínač s dvěma možnostmi nastavení: ON: Poloha pro provoz s hlásičem pohybu. OFF: Vypíná funkci hlásiče pohybu / LED lampy. Poloha pro nabíjení. Nastavení hlásiče pohybu Přepněte vypínač po dosažení základního nabití do polohy ON Nasměrujte hlásič pohybu tím směrem, odkud chcete zazname- návat pohyby. Nastavte regulátor

na zadní straně hlásiče pohybu na „Minimum“ (-) a regulátor LUX do polohy „světlá“ (

Zkontrolujte rozsah zaznamenávání pohybu tak, že pomalu přejdete po celé kontrolované oblasti. Pokud nebude solární lampa fungovat podle vašich představ, musíte přizpůsobit nastavení směru hlásiče pohybu. Na hlásiči pohybu se nachází dva regulátory:

(TIME) = doba svícení: Dobu, během které zůstane lampa po identifikaci pohybu zapnutá, lze nastavit v časovém intervalu od TIME LUX 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3132 cca 10 sekund až po 1 minutu. Otáčejte regulátor TIME ve směru

+), abyste zvýšili dobu svícení, nebo ve směru (-), abyste snížili dobu svícení. Pozor: Nastavená doba začne fungovat po aktivaci hlásiče pohybu. S každou následující identifikací pohybu začne tento časový interval od začátku.

/ (LUX) = citlivost reakce: Pomocí regulátoru LUX lze nastavit okolní světlost, při které se bude přístroj provozovat. Zamezíte tak tomu, aby začala lampa svítit při denním světle. V poloze (

se bude zapínat lampa přes den a v noci, zatím co v poloze ( ) se bude zapínat pouze v noci. Pomocí regulátora LUX můžete nas- tavit požadovanou intenzitu světla, s kterou se bude provozovat vaše jednotka.

Pozor: Pokud měníte akumulátor, musí byť přepnutý vypínač světelné jednotky v poloze OFF a zástrčka solárního modulu vytažena z hlavní jednotky. K výměně akumulátorů otevřete těleso hlavní jednotky tak, jak je to popsáno v kapitole „Hlavní jednotka“ na obrázku 1 a 2 Odstraňte akumulátory z držáku a vyměňte je za nové akumulátory. Pokud je to možné, nabijte nejdříve akumulátory běžnou obchodnou nabíječkou na akumulátory 1,2 V AA Ni-MH. Pokud není možné nabití prostřednictvím nabíječky, přečtěte si kapitolu „PRVNÍ NABITÍ SOLÁRNÍ LAMPY“. Sestavte přístroj opět v obráceném pořadí. Pozor: Dávejte pozor při vkládání akumulátoru na správnou polaritu. Přístroj a akumulátory by se mohly při nesprávné polaritě poškodit.

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Nepoužívejte jiný než dodávaný solární modul.

1. Používání jiného solárního modulu by mohlo vést k zraněním

nebo poškození lampy a zániku nároku na záruku.

2. Uložte kabel tak, aby bol bezpečně upevněný a nemohl

představovat žádné nebezpečí (např. nebezpečí zakopnutí). Pokud je kabel poškozený nebo defektní, nemůžete dále používat solární lampu.

Udržujte hlásič pohybu bez prachu a usazenin nečistoty tak, že jej příležitostně utřete navlhčeným hadříkem. Nepoužívejte k čištění přístroje žádné chemikálie nebo drhnoucí prostředky. Mimo to se musíte ujistit, že se solární modul udržuje neustále bez nečistot a usazenin. Znečištěná solární buňka nedokáže úplně nabít akumulátor. Mohlo by to vést k předčasné amorti- zaci akumulátoru a nepovoleným funkcím přístroje. USKLADNĚNÍ Dodržujte tyto kroky, pokud chcete uskladnit lampu na více než dva nebo tři dny v domě tak, abyste zamezili poškození baterie:

1. Přepněte vypínač do polohy OFF.

2. Uskladněte lampu a solární modul tam, kde se každý den do-

stanou na slunečné nebo denní světlo. Akumulátor potřebuje světlo, aby si zachoval nabitý stav během skladování.

3. Během delšího uskladnění musíte každé čtyři měsíce úplně

nabít jednotku. Abyste zachovali plnou výkonnost přístroje, neskladujte jej příliš dlouhou dobu.

(ZÁVADA / PŘÍČINA ➔ ODSTRANĚNÍ) Lampa se nezapíná při pohybech v kontrolované oblasti. Možná řešení: Ujistěte se, že: - Vypínač se nachází v poloze „ON“. - Regulátor LUX není nastavený příliš daleko ve směru (). - Hlásič pohybu je nastavený tak, aby bylo možno identifikovat

ohyby. - Solární buňka je nastavená tak, aby dostávala přes den co možná nejvíce slunečného světla. - Nabití akumulátorů není příliš nízké (nabíjet během 3-4 slunečných dnů, s vypínačem v poloze OFF). Lampa se zapíná přes den. Možná řešení: Ujistěte se, že regulátor LUX není nastavený příliš daleko ve směru (

Pro další informace vám doporučujeme oblast Servis/FAQ na naší internetové stránce www.brennenstuhl.com. TECHNICKÁ DATA: Akumulátor : SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH nabíjecí baterie SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH nabíjecí baterie Solární modul: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Počet LED: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Doba svícení: nastavitelná od cca 10 sekund až po 1 minutu Kontrolní úhel: 180° horizontální Dosah: max. 10 metrů Citlivost reakce: nastavitelná od denního po noční světlo Druh ochrany: IP44 Teplota okolí: -15 °C - +45 °C LIKVIDACE Odstraňujte elektrické přístroje ekologickým způsobem! Elektrické spotřebiče nepatří k domovnímu odpadu. Podle Evropské směrnice 2012/19/EU o elektrických a elektronických starých přístrojích se musí opotřebené elektro- spotřebiče shromáždit zvlášť a odvést k ekologicky nezávadné recyklaci O možnostech likvidace vysloužilých přístrojů se můžete informovat u svého obecního nebo městského úřadu. Ekologické škody způsobené nesprávnou likvidací baterií a akumulátorů! Baterie a akumulátory nepatří k domovnímu odpadu. Můžou obsahovat těžké kovy a podléhají manipulaci se zvláštním odpadem. Odevzdejte proto opotřebované baterie v komunální sběrně odpadových surovin. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3233 Nagyon köszönjük, hogy e termék megvásárlása mellett döntött. Az első használatba vétel előtt először is ismerkedjen meg a ter- mékkel. Olvassa el ehhez gyelmesen az alábbi kezelési utasítást és a biztonsági előírásokat. A készüléket csak a leírásban foglal- tak szerint használja, és kizárólag a megadott felhasználási célra. Őrizze meg ezt a kezelési utasítást. Ha továbbadja harmadik személyeknek, minden mellékletével együtt adja ezt is át.
