MANUALE UTENTE SOL SH0805 P2 BRENNENSTUHL

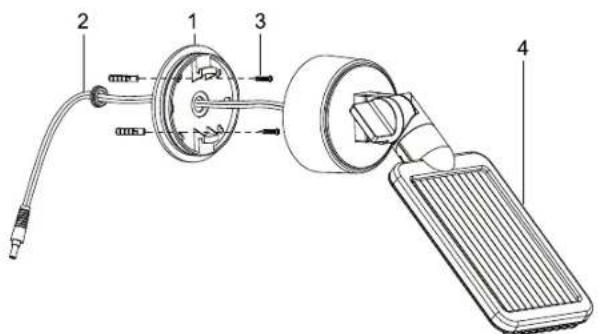

onservare le presenti istruzioni. In caso l'apparecchio venga ceduto a terzi, è necessario cedere anche la relativa documen- tazione. LISTA PEZZI 1 Supporto pannello solare 2 Cavo di collegamento pannello solare 3 Viti di montaggio per modulo solare e unità principale (5x) 4 Modulo solare

Unità principale 6 Unità LED 7 Sensore di movimento 8 Interruttore ON / OFF 9 Regolatore durata illuminazione 10 Regolatore sensibilità di risposta

PRIMA CARICA DELLA LAMPADA SOLARE

Prima di mettere in funzione la lampada è necessario caricarla mediante il modulo solare. Collegare il cavo del modulo solare all'unità principale. L'interruttore ON / OFF che si trova sull'unità principale deve essere posizionato su OFF. Collocare il modulo solare in una po- sizione in cui possa essere irradiato il più a lungo possibile dalla luce solare diretta. Attenersi anche alle indicazioni sui punti di montaggio adeguati contenute nel capitolo successivo. A seconda della stagione, del tempo e della posizione del mo- dulo solare, la carica può durare fino a 4 giorni prima che la lampada possa essere messa in funzione. PUNTI DI MONTAGGIO ADEGUATI A LAMPADA E MODULO SOLARE Unità principale: L’unità principale contiene la lampada, il sensore di movimento e l'accumulatore. Durante l'installazione dell'unità principale tener conto del fatto che l'area di monitoraggio del sensore

i movimento, a seconda dell'altezza a cui viene montato, raggiunge un massimo di 180° con una portata massima di 10 metri. Per il montaggio su base solida, p.es. un'opera in muratura, utilizzare le viti fornite con la confezione (pos. 3 della lista pezzi). A seconda della base occorrerà utilizzare viti e tasselli adeguati. Montaggio:

• Allentare la vite (illustr. 1) del supporto a parete

Premere il pulsante di sbloccaggio sulla parte superiore (illustr. 2) e aprire l'involucro tirando le supporto a parete

• Fare attenzione in proposito a che nessun cavo o conduttura presente venga danneggiato durante l'esecuzione dei fori di montaggio sulla parete o durante l'avvitamento Illustr. 1 Illustr. 2 Illustr. 3 Illustr. 4 Illustr. 5

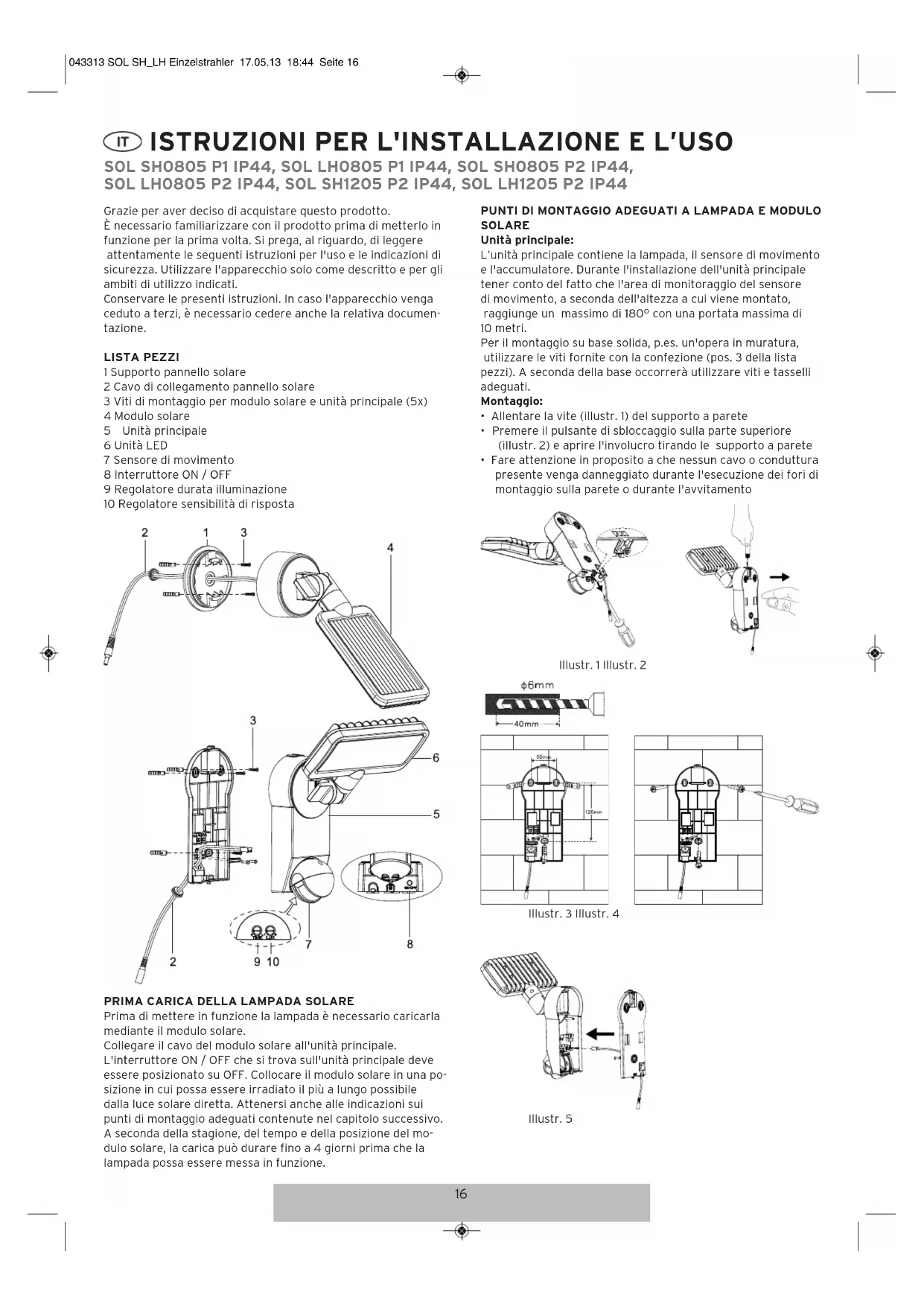

ISTRUZIONI PER L'INSTALLAZIONE E L’USO

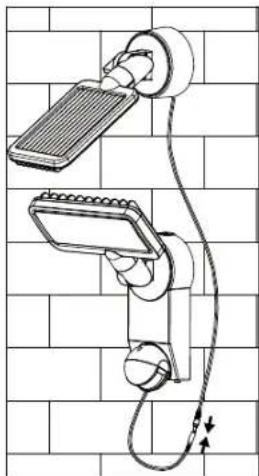

OL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 1617 Illustr. 6 Illustr. 7 Modulo solare: Il modulo solare è la fonte di alimentazione elettrica principale della lampada solare. Esso trasforma la luce del sole in corrente e carica la batteria. Durante il montaggio del modulo solare, tener conto del fatto che la cella solare necessita il più possibile della LUCE DIRETTA DEL SOLE. Quanto più a lungo la cella solare è esposta alla luce diretta del sole, tanto più a lungo la lampada è in grado di funzionare. Il modulo solare dovrebbe essere possibilmente orientato verso sud, in modo da ricevere un'irradiazione solare diretta. Evitare qualsiasi tipo di ombreggiamento. Nell'Europa centrale si raccomanda un angolo di inclinazione da circa 30° a 40°. Utilizzare le viti fornite con la confezione (pos. 3 della lista pezzi) per montare il modulo solare su una base solida, p. es. su un’opera in muratura. A seconda della base occorrerà utilizzare viti e tasselli adeguati. Illustr. 8 Illustr. 9 Illustr. 10 Illustr. 11 Illustr. 12 Posare ora il cavo dalla cella solare all’unità principale e collegare il cavo dell’unità principale e della cella solare l’uno con l’altro tramite spina e presa.

REGOLAZIONE E MESSA IN FUNZIONE

Terminata con successo l'installazione della lampada solare, è possibile regolare l'apparecchio in pochi, semplici passaggi. Importante: Accertarsi, prima di accenderla, che la lampada solare sia stata caricata come descritto nel capitolo "Prima carica della lampada solare". Sull'unità principale si trova un interruttore con due possibilità di regolazione: ON: posizione per funzionamento con sensore di movimento. OFF: disattiva il funzionamento del sensore di movimento / lampada a LED. Posizione per la carica. Regolazione del sensore di movimento Una volta terminata l'operazione di carica di base, posizionare l'interruttore su ON. Orientare il sensore di movimento nella direzione in cui si desidera rilevare i movimenti. Posizionare l’interruttore di regolazione

sul lato posteriore del sensore di movimento su "minimo" (-) e l’interruttore di regolazione LUX sulla posizione "chiaro"(

). Testare il campo di copertura camminando lentamente intorno alla zona da monitorare. Se la lampada solare non si accende come desiderato, occorre adeguare l'orientamento del sensore di movimento. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 1718 Sul sensore di movimento ci sono interruttori di regolazione:

(TIME) = durata di illuminazione: è possibile regolare il tempo in cui la lampada debba rimanere accesa dopo il rilevamento di un movimento da circa 10 secondi a 1 minuto.

uotare l’interruttore di regolazione TIME in direzione (+), per aumentare la durata di illuminazione, oppure in direzione (-) per ridurre la durata di illuminazione. Attenzione: il periodo di tempo impostato parte dallo scatto del sensore di movimento. Con ogni successivo rilevamento di un movimento, questo intervallo di tempo riparte da capo.

/ (LUX) = sensibilità di risposta: con l’interruttore di regolazione LUX è possibile impostare la luminosità ambiente di funzionamento. In questo modo si evita che la lampada si accenda di giorno. Nella posizione (

) la lampada si accende di giorno e di notte, mentre nella posizione ( ) si accende solo di notte. Con l’interruttore di regolazione LUX, è possibile regolare l'intensità di luce in corrispondenza della quale l'u- nità debba entrare in funzione.

SOSTITUZIONE DELLA BATTERIA

Attenzione: quando si sostituisce la batteria, l’interruttore sull’unità di illuminazione deve essere posizionato su OFF e la spina del modulo solare deve essere staccata dall’unità princi- pale. Per sostituire la batteria aprire l’involucro dell’unità principale come descritto nelle illustrazioni 1 e 2 del capitolo “Unità principale”. Togliere le batterie dal supporto e sosti- tuirle con quelle nuove. Se possibile, caricare preventivamente le batterie con un caricabatterie d’uso commerciale per batte- rie da 1,2 V AA Ni-MH. Qualora non sia possibile eseguire la carica con un caricabatterie, attenersi alle istruzioni di cui al capitolo “PRIMA CARICA DELLA LAMPADA SOLARE”. Riassemblare l'apparecchio seguendo il procedimento inverso. Attenzione: nell’introdurre la batteria controllarne assolutamente la corretta polarità. In caso di errata polarità l'apparecchio e le batterie potrebbe subire dei danni.

INDICAZIONI GENERALI DI SICUREZZA

1. Non utilizzare alcun altro modulo solare che non sia quello

fornito. L'utilizzo di un altro modulo solare può causare lesioni o danni alla lampada e far decadere la garanzia.

2. Posare il cavo in modo che sia ben fissato e non rappresenti

alcun pericolo (ad es. pericolo di inciampare). Non conti- nuare ad utilizzare la lampada solare se il cavo è danneg- giato o difettoso. PULIZIA Mantenere il sensore di movimento pulito da polvere e depositi, pulendolo di quando in quando con un panno umido. Non utilizzare prodotti chimici o abrasivi per pulire l’apparec- chio. Assicurarsi, inoltre, che il modulo solare sia sempre libero da sporcizia e depositi. Una cella solare sporca non è in grado di caricare completamente la batteria. Ciò può comportare un prematuro invecchiamento della batteria e un funzionamento inattendibile dell'apparecchio.

IME LUX MAGAZZINAGGIO Seguire questi passaggi nel caso si desideri tenere la propria

ampada in casa per più di due o tre giorni, in modo da evitare danni alla batteria:

1. Posizionare l'interruttore su OFF.

2. Depositare la lampada e il modulo solare dove siano

quotidianamente esposti alla luce del sole o ambientale. La batteria necessita di luce per mantenere la carica durante il magazzinaggio.

3. Durante un magazzinaggio prolungato, l'unità deve essere

caricata ogni quattro mesi. Per ottenere la massima efficienza, non depositarla per periodi di tempo prolungati.

ANOMALIE DI FUNZIONAMENTO

(ANOMALIA / CAUSA ➔ SOLUZIONE) La lampada non si accende muovendosi nell'area di monitoraggio. Possibili soluzioni: Accertarsi che:

l'interruttore sia in posizione "ON" - l'interruttore di regolazione LUX non sia troppo impostato in direzione (

- il sensore di movimento sia regolato in modo tale da poter rilevare i movimenti - la cellula solare sia orientata in modo tale da ricevere, durante il giorno, quanta più luce solare diretta possibile - la carica della batteria non sia troppo bassa (caricare per 3-4 giorni di sole con l'interruttore su OFF) La luce si accende durante il giorno. Possibili soluzioni: accertarsi che l’interruttore di regolazione LUX non sia troppo impostato in direzione (

Per ulteriori informazioni consigliamo di visitare la sezione del nostro sito www.brennenstuhl.com dedicata all’assistenza/FAQ. DATI TECNICI: Batteria: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH batterie ricaricabili SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH batterie ricaricabili Modulo solare: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Numero di LED: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Durata di illuminazione: regolabile da ca. 10 secondi fino ad 1 minuto Angolo di monitoraggio: 180° in orizzontale Portata: max. 10 metri Sensibilità di risposta: regolabile dalla luce del giorno alla notte Tipo di protezione: IP44 Temperatura ambiente: -15 °C - +45 °C 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 18SMALTIMENTO Smaltire gli apparecchi elettrici in modo ecocompati-

ile! Gli apparecchi elettrici non devono essere messi con i rifiuti domestici. Conformemente alla Direttiva Europea 2012/19/UE sugli apparecchi elettrici ed elettronici gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o cittadina. Danni ambientali causati da un errato smaltimento di batterie e accumulatori! Batterie e accumulatori non fanno parte dei rifiuti domestici. Possono contenere metalli pesanti velenosi e devono essere trattati come rifiuti speciali. Di conseguenza le batterie usate devono essere conferite a un centro di raccolta comunale.
