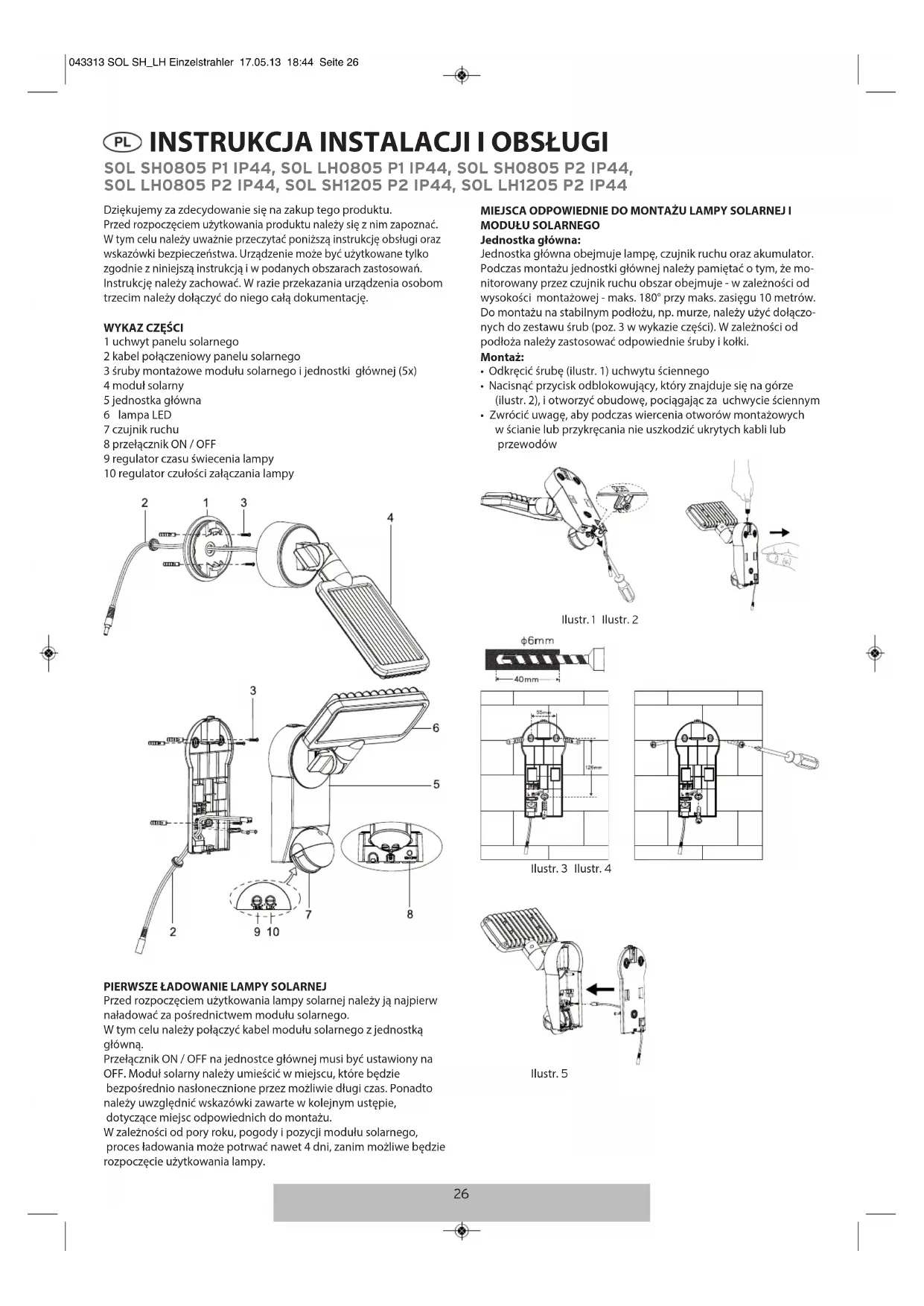

INSTRUKCJA OBSŁUGI SOL SH0805 P2 BRENNENSTUHL

nstrukcję należy zachować. W razie przekazania urządzenia osobom trzecim należy dołączyć do niego całą dokumentację.

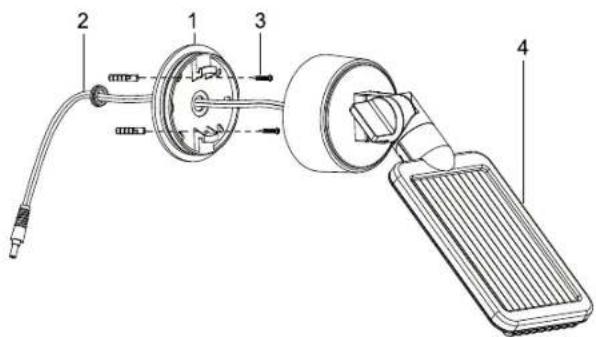

1 uchwyt panelu solarnego 2 kabel połączeniowy panelu solarnego 3 śruby montażowe modułu solarnego i jednostki głównej (5x) 4 moduł solarny 5 jednostka główna

lampa LED 7 czujnik ruchu 8 przełącznik ON / OFF 9 regulator czasu świecenia lampy 10 regulator czułości załączania lampy

PIERWSZE ŁADOWANIE LAMPY SOLARNEJ

Przed rozpoczęciem użytkowania lampy solarnej należy ją najpierw naładować za pośrednictwem modułu solarnego. W tym celu należy połączyć kabel modułu solarnego z jednostką główną. Przełącznik ON / OFF na jednostce głównej musi być ustawiony na OFF. Moduł solarny należy umieścić w miejscu, które będzie bezpośrednio nasłonecznione przez możliwie długi czas. Ponadto należy uwzględnić wskazówki zawarte w kolejnym ustępie, dotyczące miejsc odpowiednich do montażu. W zależności od pory roku, pogody i pozycji modułu solarnego, proces ładowania może potrwać nawet 4 dni, zanim możliwe będzie rozpoczęcie użytkowania lampy. MIEJSCA ODPOWIEDNIE DO MONTAŻU LAMPY SOLARNEJ I

Jednostka główna: Jednostka główna obejmuje lampę, czujnik ruchu oraz akumulator. Podczas montażu jednostki głównej należy pamiętać o tym, że mo-

itorowany przez czujnik ruchu obszar obejmuje - w zależności od wysokości montażowej - maks. 180° przy maks. zasięgu 10 metrów. Do montażu na stabilnym podłożu, np. murze, należy użyć dołączo- nych do zestawu śrub (poz. 3 w wykazie części). W zależności od podłoża należy zastosować odpowiednie śruby i kołki. Montaż:

• Odkręcić śrubę (ilustr. 1) uchwytu ściennego

• Nacisnąć przycisk odblokowujący, który znajduje się na górze (ilustr. 2), i otworzyć obudowę, pociągając za uchwycie ściennym

Zwrócić uwagę, aby podczas wiercenia otworów montażowych w ścianie lub przykręcania nie uszkodzić ukrytych kabli lub przewodów Ilustr. 1 Ilustr. 2 Ilustr. 3 Ilustr. 4 Ilustr. 5

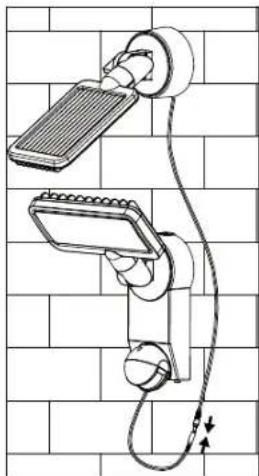

OL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 2627 Ilustr. 6 Ilustr. 7 Moduł solarny: Moduł solarny stanowi główne źródło zasilania lampy solarnej. Zamienia on światło słoneczne w energię elektryczną i ładuje aku- mulator. Przy montażu modułu solarnego należy pamiętać o tym, że ogniwo solarne musi być w miarę możliwości BEZPOŚREDNIO NASŁONECZNIONE. Im dłużej ogniwo solarne wystawione jest na bezpośrednie światło słoneczne, tym dłużej lampa może pracować. O ile jest to możliwe, moduł solarny powinien być skierowany na południe, tak aby promienie słoneczne padały na niego bezpośrednio. Należy unikać jakiegokolwiek zacienienia. Zalecany w Europie Środkowej kąt nachylenia wynosi od ok. 30° do 40°. Do zamontowania modułu solarnego na stabilnym podłożu, np. murze, należy użyć dołączonych do zestawu śrub (poz. 3 w wykazie części). W zależności od podłoża należy zastosować odpowiednie śruby i kołki. Ilustr. 8 Ilustr. 9 Ilustr. 10 Ilustr. 11 Ilustr. 12 Poprowadzić kabel od ogniwa solarnego do jednostki głównej i połączyć kabel jednostki głównej i ogniwa solarnego ze sobą za pomocą wtyczki i gniazda.

USTAWIENIE I URUCHOMIENIE

Po zakończonej powodzeniem instalacji lampy solarnej można - za pomocą kilku prostych czynności - dokonać ustawień urządzenia. Ważne: Przed włączeniem lampy solarnej należy upewnić się, że lampa była ładowana zgodnie ze wskazówkami zawartymi w ustępie "Pierwsze ładowanie lampy solarnej". Na jednostce głównej znajduje się przełącznik z możliwością ustawienia w dwóch pozycjach: ON: ustawienie, w którym lampa pracuje z czujnikiem ruchu. OFF: wyłącza funkcję czujnika ruchu / lampy LED. Ustawienie, w którym odbywa się ładowanie lampy. Ustawianie czujnika ruchu Po zakończeniu ładowania podstawowego przestawić przełącznik w pozycję ON. Skierować czujnik ruchu w stronę, z której ma wykry- wać ruch. Znajdujący się z tyłu czujnika ruchu regulator

ustawić na „minimum“ (-), a regulator LUX przestawić w pozycję „jasno“ (

Przeprowadzić test obszaru objętego działaniem czujnika, przecho- dząc powoli po terenie, który ma być monitorowany. Jeżeli lampa solarna nie zapala się tak, jakbyśmy sobie tego życzyli, należy odpowiednio skorygować ustawienie czujnika ruchu. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 2728 Na czujniku ruchu znajdują się dwa regulatory:

(TIME) = czas świecenia: Czas, przez który lampa pozostaje włą- czona po tym, jak wykryje ruch, można ustawiać w zakresie od ok. 10 sekund do 1 minuty. Przekręcić regulator TIME w stronę (+) w

elu wydłużenia czasu świecenia lub w stronę (-) celem skrócenia tego czasu. Uwaga: Czas ten zaczyna być liczony od momentu wykrycia ruchu przez czujnik. Każde kolejne wykrycie ruchu powoduje, że czas zaczyna być liczony od początku.

/ (LUX) = czułość załączania lampy: Za pomocą regulatora LUX można ustawić jasność otoczenia, przy której nastąpi uruchomienie

ampy. Dzięki temu unikniemy sytuacji, w której lampa zacznie świecić przy świetle dziennym. Przy ustawieniu w pozycji (

włczenie lampy nastpuje w dzie i w nocy, podczas gdy w pozycji ( ) wyłącznie w nocy. Za pomocą regulatora LUX można ustawić żądane natężenie światła, przy którym następuje uru- chomienie lampy. WYMIANA AKUMULATORA Uwaga: Podczas wymiany akumulatora przełącznik znajdujący się na lampie musi być ustawiony w pozycji OFF, a wtyczka modułu so- larnego odłączona od jednostki głównej. Aby wymienić akumulator, należy otworzyć obudowę jednostki głównej zgodnie z ilustr. 1 i 2 w ustępie "Jednostka główna". Wyjąć akumulatory z uchwytu i wymie- nić je na nowe. Jeżeli istnieje taka możliwość, akumulatory powinno się wcześniej naładować, używając do tego celu standardowej ładowarki do baterii 1,2 V AA Ni-MH. Jeżeli nie można naładować akumulatorów przy użyciu ładowarki, należy zastosować się do wskazówek zawartych w ustępie "PIERWSZE ŁADOWANIE LAMPY SOLARNEJ". Ponownie złożyć urządzenie, postępując w odwrotnej kolejności. Uwaga: Podczas wkładania akumulatorów należy bezwzględnie pamiętać o prawidłowym ułożeniu biegunów. W przypadku nieprawidłowego ułożenia biegunów może dojść do uszkodzenia urządzenia i akumulatorów.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

1. Nie stosować innego modułu solarnego niż znajdujący się w

zestawie. Korzystanie z innego modułu solarnego może spowodować obrażenia ciała lub doprowadzić do uszkodzenia lampy i wygaśnięcia gwarancji.

2. Kabel należy ułożyć w taki sposób, aby był on dobrze zamoco-

wany i nie stanowił potencjalnego zagrożenia (np. niebezpie- czeństwo potknięcia). Należy zaprzestać korzystania z lampy solarnej, jeżeli kabel jest uszkodzony lub niesprawny. CZYSZCZENIE Czujnik ruchu należy czyścić z pyłu i osadów, przecierając go od czasu do czasu wilgotną ściereczką. Do czyszczenia urządzenia nie używać chemikaliów ani środków szorujących. Ponadto należy zwrócić uwagę, aby moduł solarny był zawsze wolny od zabrudzeń i osadów. Zanieczyszczone ogniwo solarne nie jest wstanie całkowi- cie naładować akumulatora. Może to prowadzić do przedwczesnego zużycia akumulatora i spowodować, że urządzenie będzie zawodne.

RZECHOWYWANIE Jeżeli chcą Państwo przechować lampę w budynku dłużej niż dwa lub trzy dni, a jednocześnie uniknąć uszkodzenia baterii, należy postępować zgodnie z poniższymi zaleceniami:

1. Ustawić przełącznik w pozycji OFF.

2. Lampę i moduł solarny należy przechowywać w miejscu, w

którym codziennie będzie na nie padać światło słoneczne lub światło pochodzące z oświetlenia w pomieszczeniu. Akumulator potrzebuje światła, aby móc się ładować w czasie przechowywania.

3. Gdy okres przechowywania jest dłuższy, należy co cztery mie-

iące całkowicie naładować jednostkę. W celu uzyskania pełnej wydajności, nie należy jej przechowywać przez dłuższy okres.

ZAKŁÓCENIA PODCZAS EKSPLOATACJI

(ZAKŁÓCENIE / PRZYCZYNA ➔ SPOSÓB USUNIĘCIA) Lampa nie włącza się mimo ruchu w monitorowanym obszarze. Możliwe rozwiązania: Upewnić się, że:

przełącznik znajduje się w pozycji „ON“. - regulator LUX nie jest za bardzo przestawiony w stronę (

- czujnik ruchu jest tak ustawiony, że może wykrywać ruch. - ogniwo solarne jest tak ustawione, aby w ciągu dnia otrzymywać maksimum bezpośredniego światła słonecznego. - stopień naładowania akumulatora nie jest zbyt niski (ładować przez 3-4 słoneczne dni z przełącznikiem ustawionym na OFF). Lampa włącza się w ciągu dnia. Możliwe rozwiązania: Upewnić się, że regulator LUX nie jest za bardzo ustawiony w stronę (

W celu uzyskania dalszych informacji zalecamy odwiedzenie zakładki Serwis /FAQ na naszej stronie internetowej www.brennenstuhl.com. DANE TECHNICZNE: Akumulator: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH baterie ładowalne SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH baterie ładowalne Moduł solarny: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Ilość diod LED: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Czas świecenia: możliwość regulacji w zakresie od ok. 10 sekund do 1 minuty Kąt monitorowania: 180º w poziomie Zasięg: maks. 10 metrów Czułość załączenia lampy: możliwość regulacji między światłem dziennym i nocą Stopień ochrony: IP44 Temperatura otoczenia: -15 °C - +45 °C 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 2829

TYLIZACJA Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego Urządzenia elek- tryczne to nie domowe śmieci czy odpadki. Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie sprzętu elektrycznego i elektronicznego, zużyty sprzęt elektryczny należy gromadzić osobno i przekazywać do ponownego przetworzenia w sposób bezpieczny dla środowiska naturalnego. O możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub gminy.

iewłaściwa utylizacja baterii i akumulatorów powoduje szkody w środowisku naturalnym! Baterie i akumulatory to nie domowe śmieci czy odpadki. Mogą one zawierać trujące metale ciężkie i jako śmieci muszą być w specjalny sposób utylizowane. W związku z powyższym zużyte baterie i aku- mulatory należy przekazać właściwym punktom zajmującym się ich zbiórką. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 2930 Děkujeme pěkně, že jste se rozhodli pro zakoupení tohoto produktu. Před prvním uvedením do provozu se důvěrně seznamte s produktem. Přečtěte si k tomu pozorně následující návod k obsluze a bezpečnostní pokyny. Používejte přístroj pouze tak, jak je zde popsáno, a v uvedených oblastech používání. Uschovejte tento návod. Při odevzdání přístroje třetím osobám přiložte k přístroji všechny podklady. SEZNAM SOUČÁSTEK:
