LIETOŠANAS INSTRUKCIJA SOL SH0805 P2 BRENNENSTUHL

aglabājiet šo lietošanas instrukciju. Ja ierīce tiek nodota trešajām personām, dodiet līdzi arī visus dokumentus.

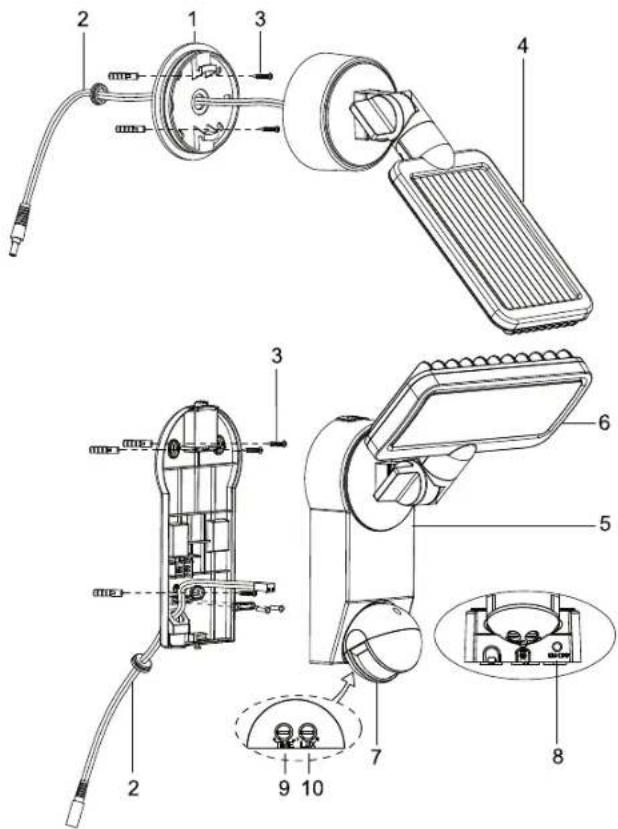

1 Saules bateriju paneļa turētājs 2 Saules bateriju paneļa pievienošanas vads 3 Saules bateriju moduļa montāžas skrūves un galvenā bloka montāžas skrūves (5 gab.) 4 Saules bateriju modulis 5 G alvenais bloks 6 „LED” bloks 7 Kustības detektors 8 „ON”/„OFF” slēdzis 9 Gaismas spīdēšanas ilguma regulators 10 Reaģēšanas jutīguma regulators SAULES GAISMEKĻA PIRMREIZĒJĀ UZLĀDE Pirms saules gaismekļa lietošanas sākuma tā vispirms jāuzlādē, izmantojot saules bateriju moduli. Pievienojiet saules bateriju moduļa vadu galvenajam blokam. Galvenā bloka „ON”/„OFF” slēdzim jābūt noregulētam uz „OFF”. Novietojiet saules bateriju moduli tādā vietā, kur tas pēc iespējas ilgāku laiku atrastos tiešu saules staru iedarbībā. Ievērojiet arī nākamās nodaļas norādījumus par piemērotām montāžas vietām. Atkarībā no gadalaika, nokrišņiem un saules bateriju moduļa novietojuma, uzlāde var ilgt līdz pat 4 dienām, pirms varēsiet sākt gaismekļa lietošanu.

Galvenais bloks: Galvenais bloks sastāv no gaismekļa, kustības detektora un akumu- latoriem. Veicot galvenā bloka montāžu, padomājiet par to, ka kustī-

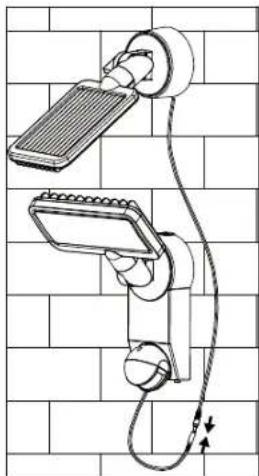

as detektora kontroles sektors, atkarībā no montāžas augstuma, sasniedz maks. 180°, un tā maks. sniedzamības zona ir 10 metri. Ja montāža paredzama uz stabila pamata, piem., mūra, izmantojiet iesaiņojumā atrodamās skrūves (3. poz. daļu sarakstā). Atkarībā no pamata, jālieto piemērotas skrūves vai dībeļi. Montāža:

• Atskrūvējiet sienas turētāja skrūvi (1. attēls).

• Nospiediet augšpusē (2. attēls) izvietoto atbloķēšanas pogu un atveriet korpusu, pavelkot aiz sienas turētāja mēlītes.

Sekojiet, lai urbjot montāžas caurumus sienā vai stingri pievelkot skrūves, netiktu bojāti sienā esošie kabeļi vai vadi. 1 attēls 2 attēls 3 attēls 4 attēls 5 attēls

OL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 6364 6 attēls 7 attēls Saules bateriju modulis: Saules bateriju modulis ir saules gaismekļa galvenais barošanas avots. Tajā saules gaisma tiek pārveidota strāvā, kas uzlādē akumula- toru. Veicot saules bateriju moduļa montāžu, padomājiet par to, ka saules baterijas elementam pēc iespējas nepieciešama TIEŠA SAULES GAISMA. Jo ilgāk saules baterijas elements atradīsies tiešos saules staros, jo ilgāk varēs darboties gaismeklis. Saules bateriju modulim pēc iespējas vajadzētu būt vērstam dienvidu virzienā, lai būtu nodrošināta tieša saules starojuma piekļuve. Jebkāda veida noēnošana nav pieļaujama. Centrāleiropā ieteicams novietojums apm. 30° līdz 40° sasvēruma leņķī. Saules bateriju moduļa montāžai uz cieta pamata, piem., mūra, izmantojiet iesaiņojumā pievienotās skrūves (3. poz. daļu sarakstā). Atkarībā no pamata, jālieto piemērotas skrūves vai dībeļi. 8 attēls 9 attēls 10 attēls 11 attēls 12 attēls Tagad saules bateriju elementa vadu pievienojiet galvenajam blokam un, izmantojot kontaktdakšu un ieliktni, savienojiet galvenā bloka vadu un saules baterijas elementu. IESTATĪŠANA UN LIETOŠANAS UZSĀKŠANA Pēc saules gaismekļa veiksmīgas instalācijas, izpildot dažas vienkāršas darbības, varat veikt ierīces iestatīšanu. Svarīgi: Pirms gaismekļa ieslēgšanas pārliecinieties, ka saules gaismeklis ir uzlādēts kā aprakstīts nodaļā „Saules gaismekļa pirmreizējā uzlāde“. Uz galvenā bloka atrodas slēdzis ar divām iestatīšanas iespējām: ON: stāvoklis lietošanai ar kustības detektoru. OFF: izslēdz kustības detektora / LED gaismekļa funkciju. Uzlādes stāvoklis. Kustības detektora iestatīšana Pēc veiktās pamatuzlādes pārvietojiet slēdzi stāvoklī „ON”. Pagrieziet kustības detektoru tajā virzienā, kurā nepieciešams identicēt kus- tību. Noregulējiet kustības detektora aizmugurē esošo

). Veiciet uztveršanas zonas pārbaudi, lēni pārvietojoties pa kontrolējamo teritoriju. Ja saules gaismeklis neiedegas kā vēlaties, ir jāpielāgo kustības detektora novietojuma virziens. Uz kustības detektora atrodas divi regulatori:

(TIME) = gaismas degšanas ilgums: laiku, cik ilgi gaismeklis degs pēc kustības identicēšanas, varat noregulēt no apm. 10 sekundēm līdz 1 minūtei. Grieziet regulatoru „TIME” (+) virzienā, ja vēlaties TIME LUX 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 6465

agarināt gaismekļa degšanas ilgumu vai attiecīgi (-) virzienā, lai saīsinātu gaismekļa degšanas ilgumu. Uzmanību: iestatītais laiks sākas pēc kustības detektora noreaģēša- nas. Identicējot katru turpmāko kustību, šis laiks sākas no jauna.

/ (LUX) = eaģēšanas jutīgums: ar „LUX” regulatoru iespējams iestatīt apkārtnes gaismas spožumu, kādā ierīcei jāsāk darboties. Tā rezultātā tiek novērsta iespēja, ka gaismeklis sāk spīdēt dienas gaismā. Stāvoklī (

) gaismeklis ieslēgsies dienā un naktī, bet,

trodoties stāvoklī (

, tas ieslēgsies tikai naktī. Vēlamo gaismas inten- sitāti, kādā ierīcei jāsāk darboties, varat iestatīt ar „LUX” regulatoru. AKUMULATORA NOMAINA Uzmanību: akumulatora maiņas laikā gaismekļa bloka slēdzim jābūt noregulētam uz „OFF”, bet saules bateriju moduļa kontaktdak- šai jābūt atvienotai no galvenā bloka. Lai nomainītu akumulatoru, atveriet galvenā bloka korpusu kā aprakstīts nodaļā „Galvenais

loks“ un parādīts 1. un 2. attēlā. Izņemiet akumulatorus no turētāja un ievietojiet ierīcē jaunus akumulatorus. Ja iespējams, iepriekš uzlā- dējiet akumulatorus, izmantojot parastu, tirdzniecībā nopērkamu lādētāju, kas paredzēts 1,2 V AA Ni-MH akumulatoru uzlādēšanai. Ja uzlādēšana ar lādētāju nav iespējama, sekojiet norādījumiem nodaļā „SAULES GAISMEKĻA PIRMREIZĒJĀ UZLĀDE “. Ierīces salikšana veicama apgrieztā secībā. Uzmanību: ievietojot akumulatorus, obligāti ievērojiet pareizu polari- tāti. Ja polaritāte būs nepareiza, varat sabojāt ierīci un akumulatorus. VISPĀRĒJIE DROŠĪBAS NORĀDĪJUMI

1. Nelietojiet citus saules bateriju moduļus – tikai komplektā

piegādāto. Citu saules bateriju moduļu lietošana var radīt traumas cilvēkiem vai sabojāt gaismekli. Līdz ar to Jūs zaudēsiet tiesības uz garantiju.

2. Instalējiet vadu tā, lai tas būtu droši piestiprināts un neradītu

riskus (piem., paklupšanas risku). Nelietojiet gaismekli, ja tā vads ir bojāts vai tam konstatēti defekti.

Jāraugās, lai kustības detektors vienmēr būtu tīrs – lai uz tā nebūtu putekļu un nogulšņu, tādēļ laiku pa laikam noslaukiet to ar mitru lupatiņu. Ierīces tīrīšanai nelietojiet ķimikālijas vai abrazīvus līdzekļus. Sekojiet, lai saules bateriju modulis vienmēr ir tīrs, lai uz tā neatrodas putekļi un nogulsnes. Ja saules baterijas elements būs netīrs, akumulators nevarēs pilnīgi uzlādēties. Tas var novest pie akumulatoru priekšlaicīgas nolietošanās, un ierīce vairs nespēs uzticami darboties. UZGLABĀŠANA Ja vēlaties savu gaismekli divas vai trīs dienas uzglabāt mājās, nesabojājot ierīces bateriju, ievērojiet turpmāk aprakstītos soļus:

1. Noregulējiet slēdzi stāvoklī „OFF”.

2. Glabājiet gaismekli un saules baterijas moduli tur, kur tas katru

dienu var uzņemt saules gaismu vai gaismu no telpas. Akumulatoram nepieciešama gaisma, lai glabāšanas laikā uzturētu uzlādes līmeni.

3. Ja paredzama ilgstoša glabāšana, bloks pilnībā jāuzlādē ik pēc

4 mēnešiem. Lai saglabātu maksimālu darbspēju, neglabājiet to ļoti ilgu laiku bez lietošanas.

➔ PALĪDZĪBA) Kontroles zonā notiek kustība, bet gaismeklis neieslēdzas. Iespējamais risinājums: Pārliecinieties, ka: - Slēdzis atrodas pozīcijā „ON“. - „LUX” regulators nav noregulēts pārāk tālu ( ) virzienā. - Kustības detektors ir iestatīts tā, ka ir iespējama kustības identicēšana. - Saules baterijas elements ir novietots tā, ka tas dienas laikā

zņem iespējami daudz tiešas saules gaismas. - Akumulatora uzlādes līmenis nav pārāk zems (akumulators jālādē 3-4 saulainu dienu garumā, slēdzim atrodoties stāvoklī „OFF”). Gaismeklis ieslēdzas dienas laikā. Iespējamais risinājums: Pārliecinieties, ka „LUX” regulators nav noregulēts par tālu (

lašāku informāciju ieteicams iegūt sadaļā „Service/FAQ’s” mūsu mājas lapā: www.brennenstuhl.com. TEHNISKIE DATI: Akumulatori: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH lādējamās baterijas SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH lādējamās baterijas Saules bateriju modulis: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Gaismas diožu (LED) skaits: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Degšanas ilgums: regulējams no apm. 10 sekundēm līdz 1 minūtei Kontroles leņķis: 180º horizontāli Sniedzamības zona: maks. 10 metri Reaģēšanas jutīgums: iestatāms no gaismas dienā līdz naktij Aizsardzības klase: IP44 Apkārtējā temperatūra: -15 °C - +45 °C UTILIZĀCIJA Elektroiekārtas jāutilizē, saudzējot dabu! Neizmetiet nolietotās elektroierīces kopā ar parastiem sadzīves atkritumiem. Atbilstoši Eiropas Direktīvai 2012/19/ES par elektrisko un elektronisko ierīču atkritumiem, nolietotās iekārtas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā. Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā. Nepareizi utilizējot baterijas un akumulatorus, jūs radāt apdraudējumu apkārtējai videi! Baterijas un akumulatorus nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tie var saturēt bīstamus smagos metālus un ir jānodod pārstrādei kā bīstamie atkritumi. Tādēļ izlietotās baterijas vienmēr nododiet specializētajās savākšanas vietās. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 6566 Dėkojame, kad nusprendėte įsigyti šį gaminį. Prieš pirmąjį paleidimą susipažinkite su gaminiu. Tam atidžiai perskaitykite toliau pateikiamą naudojimo instrukciją ir saugos nuorodas. Prietaisą naudokite tik kaip aprašyta ir tik nurodytose naudojimo srityse.
