GEBRUIKSAANWIJZING SOL SH0805 P2 BRENNENSTUHL

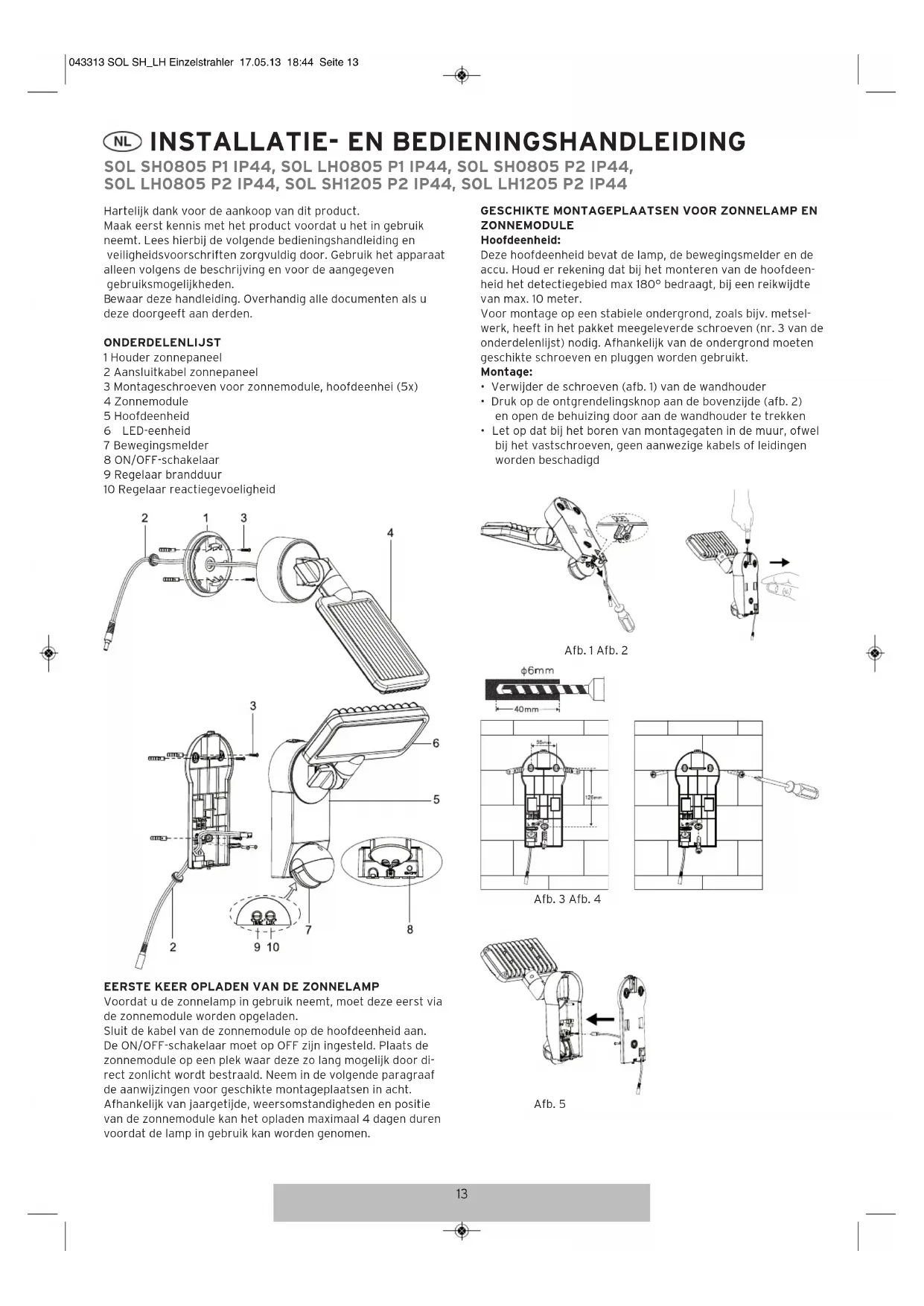

043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 1213 Hartelijk dank voor de aankoop van dit product. Maak eerst kennis met het product voordat u het in gebruik neemt. Lees hierbij de volgende bedieningshandleiding en veiligheidsvoorschriften zorgvuldig door. Gebruik het apparaat alleen volgens de beschrijving en voor de aangegeven gebruiksmogelijkheden.

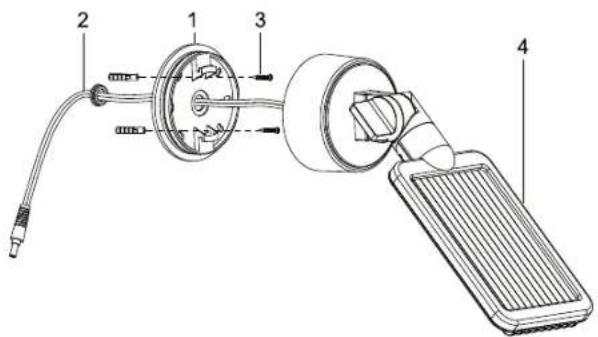

ewaar deze handleiding. Overhandig alle documenten als u deze doorgeeft aan derden. ONDERDELENLIJST 1 Houder zonnepaneel 2 Aansluitkabel zonnepaneel 3 Montageschroeven voor zonnemodule, hoofdeenhei (5x) 4 Zonnemodule 5 Hoofdeenheid

LED-eenheid 7 Bewegingsmelder 8 ON/OFF-schakelaar 9 Regelaar brandduur 10 Regelaar reactiegevoeligheid

EERSTE KEER OPLADEN VAN DE ZONNELAMP

Voordat u de zonnelamp in gebruik neemt, moet deze eerst via de zonnemodule worden opgeladen. Sluit de kabel van de zonnemodule op de hoofdeenheid aan. De ON/OFF-schakelaar moet op OFF zijn ingesteld. Plaats de zonnemodule op een plek waar deze zo lang mogelijk door di- rect zonlicht wordt bestraald. Neem in de volgende paragraaf de aanwijzingen voor geschikte montageplaatsen in acht. Afhankelijk van jaargetijde, weersomstandigheden en positie van de zonnemodule kan het opladen maximaal 4 dagen duren voordat de lamp in gebruik kan worden genomen.

GESCHIKTE MONTAGEPLAATSEN VOOR ZONNELAMP EN

ZONNEMODULE Hoofdeenheid: Deze hoofdeenheid bevat de lamp, de bewegingsmelder en de accu. Houd er rekening dat bij het monteren van de hoofdeen- heid het detectiegebied max 180° bedraagt, bij een reikwijdte

an max. 10 meter. Voor montage op een stabiele ondergrond, zoals bijv. metsel- werk, heeft in het pakket meegeleverde schroeven (nr. 3 van de onderdelenlijst) nodig. Afhankelijk van de ondergrond moeten geschikte schroeven en pluggen worden gebruikt. Montage:

• Verwijder de schroeven (afb. 1) van de wandhouder

• Druk op de ontgrendelingsknop aan de bovenzijde (afb. 2) en open de behuizing door aan de wandhouder te trekken

Let op dat bij het boren van montagegaten in de muur, ofwel bij het vastschroeven, geen aanwezige kabels of leidingen worden beschadigd Afb. 1 Afb. 2 Afb. 3 Afb. 4 Afb. 5

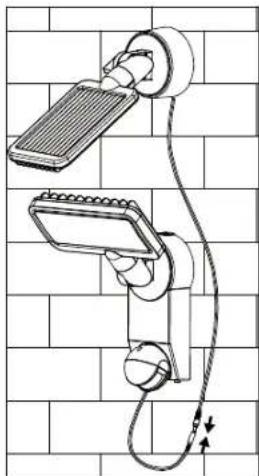

OL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 1314 Afb. 6 Afb. 7 Zonnemodule: De zonnemodule is de hoofdstroomvoorziening van de zonne- lamp. Deze zet zonlicht om in stroom en laadt de accu op. Merk op dat bij de montage van de zonnemodule de zonnecel- len zo veel mogelijk DIRECT ZONLICHT nodig hebben. Hoe langer de zonnecellen aan direct zonlicht worden blootgesteld, des te langer kan de lamp worden gebruikt. De zonnemodule moet bij voorkeur naar het zuiden zijn gericht, om optimaal van de zonnestraling gebruik te kunnen maken. Vermijd elke vorm van schaduw. Voor Midden-Europa wordt een hellings- graad van ca. 30° tot 40° aanbevolen. Gebruik de in het pakket meegeleverde schroeven (nr. 3 van de onderdelenlijst). Afhankelijk van de ondergrond moeten geschikte schroeven en pluggen worden gebruikt. Afb. 8 Afb. 9 Afb. 10 Afb. 11 Afb. 12 Leg nu de kabel van de zonnecellen naar de hoofdeenheid en sluit de kabel van de hoofdeenheid en de zonnecellen met behulp van de stekker en het stopcontact op elkaar aan.

INSTELLEN EN IN GEBRUIK NEMEN

Na de succesvolle installatie van de zonnelamp kunt u het apparaat met weinig, eenvoudige stappen instellen. Belangrijk: Zorg ervoor dat de zonnelamp, zoals beschreven in de paragraaf „Eerste keer opladen van de zonnelamp“, is opgeladen voordat de lamp wordt ingeschakeld. Op de hoofdeenheid bevindt zich een schakelaar met twee instelmogelijkheden: ON: Instelling voor werking met bewegingsmelder. OFF: Schakelt de functie van de bewegingsmelder/LED-lamp uit. Instelling voor het opladen. De bewegingsmelder instellen Stel na een succesvolle eerste oplading de schakelaar in op de positie ON. Positioneer de bewegingsmelder in de richting van waaruit u beweging wilt detecteren. Stel de

-regelaar aan de achterzijde van de bewegingsmelder in op „minimum“ (-) en de LUX-regelaar op de positie „helder“ (

). Test het detectiege- bied door langzaam om het te detecteren gebied te lopen. Als de zonnelamp niet naar wens inschakelt, moet de positie van de bewegingsmelder worden aangepast. Op de bewegingsmelder bevinden zich twee regelaars:

(TIME) = brandduur: U kunt de tijd dat de lamp ingeschakeld blijft nadat de beweging werd gedetecteerd, binnen een tijds- duur van ca. 10 seconden en 1 minuut instellen. Draai de TIME- TIME LUX 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 1415 regelaar in de richting (+) om de brandduur te verhogen ofwel in de richting (-) om de brandduur te verlagen. Let op: De ingestelde tijdsduur begint na het in werking stellen van de bewegingsmelder. Bij elk volgende detectie van een beweging begint de ingestelde tijdsduur weer van voren af aan.

/ (LUX) = reactiegevoeligheid: Met de LUX-regelaar kan de helderheid van de omgeving worden ingesteld, waarbij de bewegingen worden opgenomen. Daarmee wordt voorkomen dat de lamp bij daglicht gaat branden. In de positie (

e lamp dag en nacht ingeschakeld, terwijl de lamp in de positie ( ) alleen ’s nachts wordt ingeschakeld. U kunt de gewenste lichtsterkte, waarbij de eenheid uw bewegingen opneemt, met de LUX-regelaar instellen.

Let op: Wanneer u de accu vervangt, moet de schakelaar op de lichteenheid op ON staan en moet de stekker van de zonnemo-

ule zijn losgekoppeld van de eenheid. Bij het vervangen van de accu opent u de behuizing van de eenheid volgens de para- graaf „Hoofdeenheid“, zoals beschreven in afb. 1 en 2. Verwij- der de accu uit de houder en vervang de accu voor een nieuwe accu. Indien mogelijk laadt u de accu van te voren op met een in de handel verkrijgbare oplader voor 1,2 V AA Ni-MH-accu’s. Is opladen met een oplader niet mogelijk, volg dan de paragraaf „EERSTE KEER OPLADEN VAN DE ZONNELAMP“. Zet het apparaat in omgekeerde volgorde weer in elkaar. Let op: Bij het plaatsen van de accu moet perse de juiste polariteit in acht worden genomen. Het apparaat en de accu kunnen bij onjuiste poolaansluiting schade oplopen. ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

1. Gebruik alleen de meegeleverde zonnemodule. Het gebruik

van een andere zonnemodule kan letsel veroorzaken of tot beschadiging van de lamp leiden en de garantie doen vervallen.

2. Leg de kabel zo neer, dat het goed bevestigd is en geen

gevaar (bijv. struikelgevaar) oplevert. Staak het gebruik van de zonnelamp wanneer de kabel beschadigd of defect is. REINIGEN Houd de bewegingsmelder vrij van stof en afzettingen door deze regelmatig af te nemen met een vochtige doek. Gebruik geen chemicaliën of schuurmiddelen voor het reinigen van het apparaat. Zorg ervoor dat de zonnemodule te allen tijde vrij is van vuil en afzettingen. Een vervuilde zonnecel kan de accu niet volledig opladen. Dit kan tot vroegtijdige slijtage van de accu en tot onbetrouwbare werking van het apparaat leiden. BEWAREN Volg deze stappen als u uw lamp meer dan twee of drie dagen in huis wilt opbergen zonder dat de batterij schade oploopt:

1. Stel de schakelaar in op de OFF-positie.

2. Bewaar de lamp en de zonnemodule daar waar u dagelijks

zonlicht of kamerlicht opvangt. De accu heeft licht nodig om de lading tijdens de opslag te behouden.

Tijdens langere opslag moet de eenheid elke vier maanden volledig worden opgeladen. Om het vermogen van de accu te behouden moet deze niet voor langere tijd worden opgeslagen. STORINGEN (STORING/OORZAAK ➔ OPLOSSING) Lamp schakelt niet in bij bewegingen binnen het bewakingsgebied. Mogelijke oplossingen: Let op dat:

De schakelaar in de positie „ON“ staat. - De LUX-regelaar niet te ver in de richting ( ) staat ingesteld. - De bewegingsmelder zodanig is ingesteld, dat bewegingen kunnen worden geregistreerd. - De zonnecel zo gepositioneerd is, dat deze overdag zoveel mogelijk zonlicht opvangt. - De lading van de accu niet te weinig is (gedurende 3-4 zonnedagen opladen, met schakelaar op OFF).

amp schakelt gedurende de dag in. Mogelijke oplossingen: Let op dat de LUX-regelaar niet te ver in richting (

) staat ingesteld. Raadpleeg voor meer informatie Service/FAQs op onze homepage www.brennenstuhl.com.

ECHNISCHE GEGEVENS: Accu: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH oplaadbare batterijen SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH oplaadbare batterijen Zonnemodule: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm Aantal LEDs: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Brandduur: instelbaar van ca. 10 seconden tot 1 minuut Detectiehoek: 180º horizontaal Reikwijdte: max. 10 meter Reactiegevoeligheid: instelbaar van daglicht tot nacht Beschermingsklasse: IP44 Omgevingstemperatuur: -15 °C - +45 °C VERWIJDERING Elektrische apparaten milieuvriendelijk vernietigen! Elektrische apparaten behoren niet bij het huisvuil. Volgens Europese richtlijn 2012/19/EU voor elektrische en elektronische apparaten moeten gebruikte elektrische appara- ten gescheiden worden ingezameld en op milieuvriendelijke wijze worden afgevoerd. Voor mogelijkheden over vernietiging van afgedankte apparaten kunt u informeren bij uw gemeente of stadsbestuur. Milieuschade door onjuist weggooien van de batterijen en accu’s! Batterijen en accu’s behoren niet bij het huisvuil. Ze kunnen giftige zware metalen bevatten en moeten als chemisch afval worden behandeld. Lever daarom uw gebruikte batterijen in bij een gemeentelijk inzamelpunt. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 1516 Grazie per aver deciso di acquistare questo prodotto. È necessario familiarizzare con il prodotto prima di metterlo in funzione per la prima volta. Si prega, al riguardo, di leggere attentamente le seguenti istruzioni per l'uso e le indicazioni di sicurezza. Utilizzare l'apparecchio solo come descritto e per gli ambiti di utilizzo indicati.
