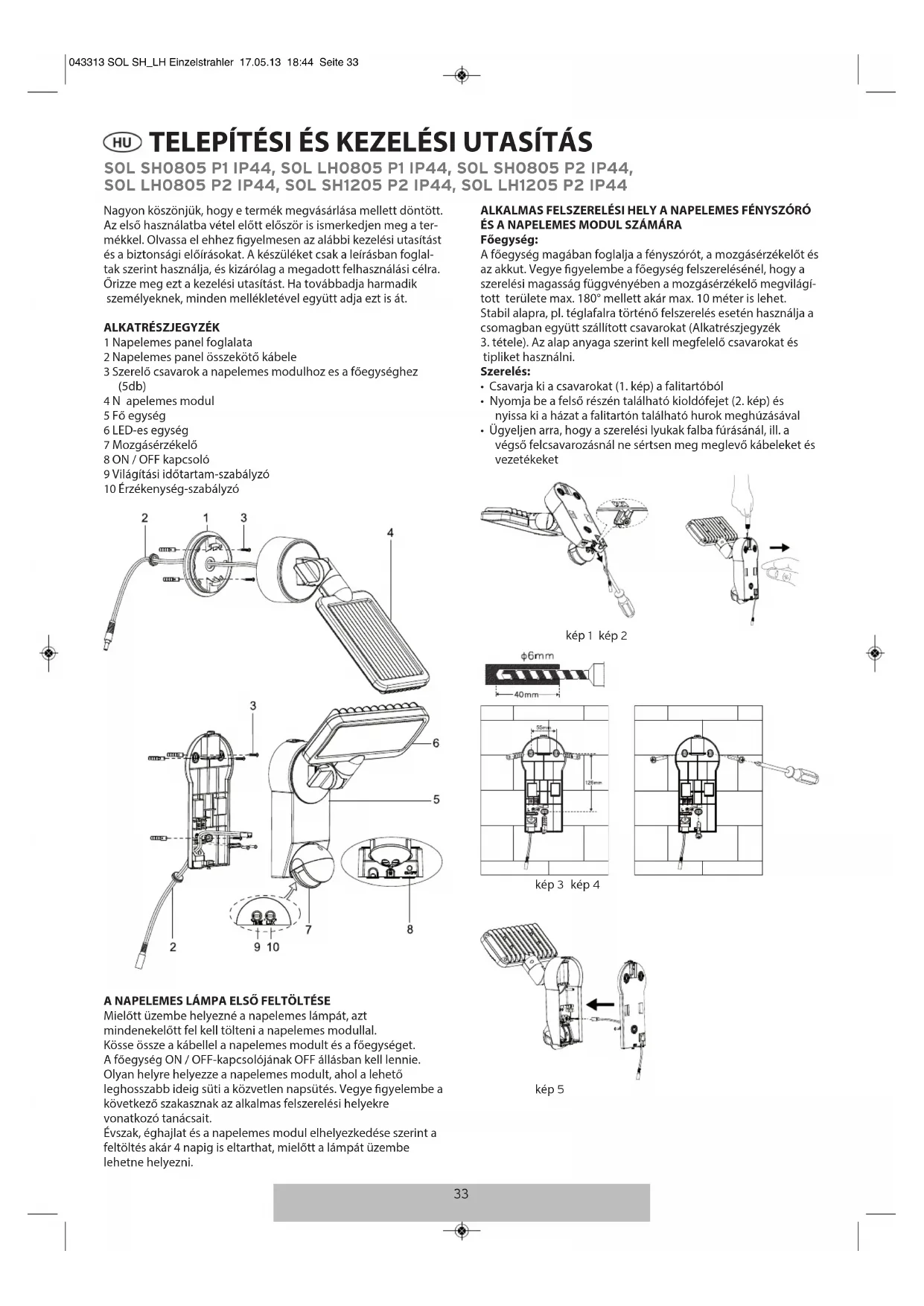

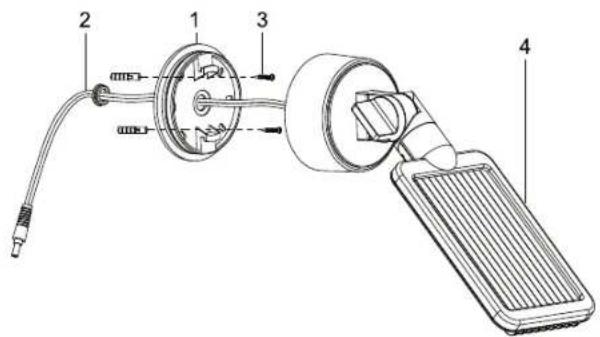

1 Napelemes panel foglalata 2 Napelemes panel összekötő kábele 3 Szerelő csavarok a napelemes modulhoz es a főegységhez (5db) 4 N apelemes modul 5 Fő egység 6 LED-es egység 7 Mozgásérzékelő 8 ON / OFF kapcsoló 9 Világítási időtartam-szabályzó 10 Érzékenység-szabályzó A NAPELEMES LÁMPA ELSŐ FELTÖLTÉSE Mielőtt üzembe helyezné a napelemes lámpát, azt mindenekelőtt fel kell tölteni a napelemes modullal. Kösse össze a kábellel a napelemes modult és a főegységet. A főegység ON / OFF-kapcsolójának OFF állásban kell lennie. Olyan helyre helyezze a napelemes modult, ahol a lehető leghosszabb ideig süti a közvetlen napsütés. Vegye gyelembe a következő szakasznak az alkalmas felszerelési helyekre vonatkozó tanácsait. Évszak, éghajlat és a napelemes modul elhelyezkedése szerint a feltöltés akár 4 napig is eltarthat, mielőtt a lámpát üzembe lehetne helyezni. ALKALMAS FELSZERELÉSI HELY A NAPELEMES FÉNYSZÓRÓ ÉS A NAPELEMES MODUL SZÁMÁRA Főegység: A főegység magában foglalja a fényszórót, a mozgásérzékelőt és az akkut. Vegye gyelembe a főegység felszerelésénél, hogy a szerelési magasság függvényében a mozgásérzékelő megvilágí- tott területe max. 180° mellett akár max. 10 méter is lehet. Stabil alapra, pl. téglafalra történő felszerelés esetén használja a csomagban együtt szállított csavarokat (Alkatrészjegyzék

3. tétele). Az alap anyaga szerint kell megfelelő csavarokat és

tipliket használni. Szerelés:

• Csavarja ki a csavarokat (1. kép) a falitartóból

Nyomja be a felső részén található kioldófejet (2. kép) és nyissa ki a házat a falitartón található hurok meghúzásával

• Ügyeljen arra, hogy a szerelési lyukak falba fúrásánál, ill. a végső felcsavarozásnál ne sértsen meg meglevő kábeleket és vezetékeket kép 1 kép 2 kép 3 kép 4 kép 5 TELEPÍTÉSI ÉS KEZELÉSI UTASÍTÁS SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44,

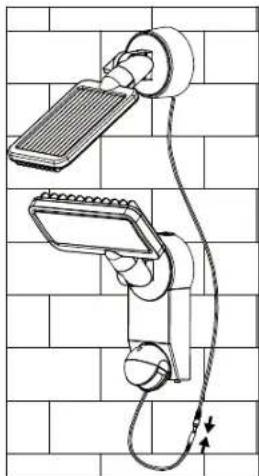

OL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3334 kép 6 kép 7 Napelemes modul: A napelemes modul a napelemes fényszóró fő áramforrása. A napsugárzást elektromos árammá alakítja, és feltölti az akkut. Kérjük, vegye gyelembe a napelemes modul felszerelésénél, hogy a napelemnek lehetőleg KÖZVETLEN NAPFÉNYRE van szüksége. Minél hosszabb ideig van kitéve a napelem a közvet- len napfénynek, annál hosszabb ideig tud a lámpa üzemelni. A napelemes modult lehetőleg délnek fordítva kell felszerelni a nap közvetlen besugárzása érdekében. Kerüljön el mindenfajta, árnyékot adó tárgyat. Közép-Európában ajánlatos egy kb. 30°- 40°-os hajlásszöget beállítani. Használja fel a csomaghoz mellékelt csavarokat (Alkatrészjegyzék 3. tétele) a napelemes modul szilárd alapra, pl. falazatra szereléséhez. Az alap anyaga szerint kell megfelelő csavarokat és tipliket használni. kép

kép 9 kép 10 kép 11 kép 12 Most fektesse le és húzza ki a kábelt a napelemtől a fő egységig és kösse össze a kábellel a fő egységet és a napelemet a dugó- hüvely kötésekkel. BEÁLLÍTÁS ÉS ÜZEMBE HELYEZÉS A napelemes lámpa sikeres telepítése után a készüléket kevés, egyszerű lépéssel állíthatja be. Fontos: Győződjön meg arról, hogy a napelemes lámpát úgy töltötte fel, ahogyan azt a „Napelemes lámpa első feltöltése“ fejezet leírja, a lámpa bekapcsolása előtt. A fő egységen egy kapcsolót talál két állítási lehetőséggel: ON: Mozgásérzékelővel együtt üzemel. OFF: Kikapcsolja a mozgásérzékelő / LED-lámpa működését. Ebben az állásban működik a feltöltés. A mozgásérzékelő beállítása A sikeres alap-feltöltés után állítsa a kapcsolót az ON állásba. Állítsa a mozgásérzékelőt abba az irányba, ahonnan a mozgáso- kat fel kívánja ismerni. Állítsa a

-szabályzót a mozgásérzékelő hátoldalán a „Minimum“-ra (-) és a LUX (fényerő-)-szabályzót a „világos“ állásba (

) Próbálja le az érzékelési tartományt úgy, hogy lassan körüljárja a felügyelendő területet. Ha a napelemes lámpa nem a kívánsága szerint gyullad fel, a mozgásérzékelő irányítását megfelelően utána kell állítani. A mozgásérzékelőn két szabályzó található:

(TIME- IDŐ) = Világítási időtartam: Azt az időtartamot, amed- dig a lámpa a mozgás érzékelése után bekapcsolva marad, itt tudja beállítani kb. 10 másodperc és 1 perc közötti világítási TIME LUX 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3435 időtartamra. Forgassa lassan a TIME-szabályzót (+) irányba a világítási időtartam megnövelése érdekében, illetve (-) irányba a világítási időtartam csökkentése érdekében. Vigyázat: A beállított időtartam a mozgásérzékelő bekapcsolá- sával kezdődik. Minden erre következő mozgásérzékelés alkalmával ez az időtartam újra elölről kezdődik.

/ (LUX- FÉNYERŐ) = Bekapcsolási érzékenység: A LUX-szabá- lyzóval be lehet állítani a környezetben az alkonyat fényerejét, amely mellett a lámpa üzembe lép. Ezzel elkerülhető, hogy a lámpa napfényben világítani kezdjen. A (

) helyzetben a lámpa éjjel-nappal bekapcsol, a () helyzetben csak éjjel kapcsol be. Azt a kívánt fényerőt, amely mellett az egység üzembe lép, a LUX-szabályzóval állíthatja be. AKKUCSERE Vigyázat: Ha akkut cserél, a lámpaegység kapcsolóját OFF-ra kell állítani, és a napelemes modul dugaszát ki kell húzni a fő egységből. Az akku cseréjéhez nyissa ki a fő egység házát úgy, ahogy a „Fő egység“ fejezetben az 1. és 2. ábrán látható. Távolítsa el az akkukat a foglalatukból, és cserélje ki ezeket újra. Ha lehet- séges, az 1,2 V AA Ni-MH akkukat töltse fel előre egy szokványos töltővel. Ha nem lehetséges a feltöltés egy külső töltővel, kövesse a „NAPELEMES LÁMPA ELSŐ FELTÖLTÉSE“ c. fejezetben foglaltakat. A készüléket fordított sorrendben rakja újra össze. Vigyázat: Fltétlenül ügyeljen az akkuk behelyezésénél a helyes polaritásra. Helytelen polaritás esetén a készülék és az akkuk is károsodhatnak. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK Ne használjon más napelemes modult, mint amit mi szállítottunk.

1. Más napelemes modul használata sérülésveszélyes, vagy a

lámpa károsodásához, ill. a jótállás megszűnéséhez vezethet.

2. Úgy vezesse a kábelt, hogy az biztonságosan legyen rögzítve,

és ne válhasson veszélyforrássá (pl. ne jelentsen elbotlás veszélyt). Ne használja tovább a napelemes lámpát, ha a kábel sérült vagy hibás.

A mozgásérzékelőt tartsa tisztán portól és lerakódásoktól, időn- ként törölje át egy nedves ruhával. Ne használjon vegyszereket vagy dörzsölő hatású szereket a készülék tisztításához. Biztosítsa mindenkor, hogy a napelemes modul tiszta legyen a szennytől és lerakódásoktól. Egy elszennyeződött napelem nem képes tel- jesen feltölteni az akkut. Ekkor az akkuk idő előtt elöregszenek, és a készülék üzeme bizonytalan lesz.

Tartsa be az alábbi lépéseket, ha a lámpát két-három napnál hosszabb ideig a házon szeretné tárolni, és el szeretné kerülni az akkuk károsodását:

1. Állítsa a kapcsolót az OFF-állásba.

2. Ott tárolja a lámpát és a napelemes modult, ahol naponta

napfényt vagy műfényt kaphat. Az akkunak fényre van szüksége, hogy töltését a tárolás alatt is megtartsa.

3. Hosszabb tárolás alatt az egységet négyhavonta teljesen fel

kell tölteni. A teljes kapacitás megőrzése érdekében ne tárolja az egységet hosszabb időn át. ÜZEMZAVAROK (SHIBA/ OKA ➔ ELHÁRÍTÁSA) A lámpa a felügyelt területen a mozgásokra nem kapcsol be. Lehetséges megoldások:

llenőrizze, hogy: - A kapcsoló „ON“ helyzetben van-e. - A LUX-szabályzó nincs teljesen az () állásba állítva. - A mozgásérzékelő úgy van-e beállítva, hogy a mozgásokat érzékelhesse. - A napelem úgy van-e beállítva, hogy nap közben lehetőleg sok közvetlen napsugárzás érje. - Az akkuk töltöttsége ne legyen túl alacsony (3-4 napsütéses napon töltse fel, közben a kapcsoló legyen OFF állásban). A lámpa fényes nappal kigyullad. Lehetséges megoldások: Ellenőrizze, hogy a LUX-szabályzó teljesen az (

) állásba van-e állítva. További információért keresse meg a szervizrészlegünket / a www.brennenstuhl.com honlapunkon a GYIK rovatot. MŰSZAKI ADATOK: Akku: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 3 x 1,2 V / 2200 mAh Ni-MH újratölthető elemek SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 3 x 1,2 V / 2500 mAh Ni-MH újratölthető elemek Napelemes modul: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44: 190 x 115 mm SOL SH0805 P2 IP44, SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 220 x 190 mm LED-ek darabszáma: SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44, SOL LH0805 P2 IP44: 8 x 0,5 W SOL SH1205 P2 IP44, SOL LH1205 P2 IP44: 12 x 0,5 W Világítási időtartam: beállítható kb. 10 másodperc és 1 perc között Átfogási szög: 180º vízszintes Hatótávolság: max. 10 méter Érzékenység: beállítható nappali fény és éjszakai üzem között Védelem fajtája: IP44 Környezeti hőmérséklet: -15 °C - +45 °C SELEJTEZÉS Az elektromos készülékeket környezetbarát módon kell ártalmatlanítani! Elektromos készülékeket tilos a háziszemétbe dobni. Az elhasznált elektromos és elektronikus készülékekről szóló 2012/19/EU Európai Irányelv szerint az elavult elektromos készü- lékeket külön kell begyűjteni, és fel kell ajánlani környezetbarát újrahasznosításra. A kiszolgált készülékek ártalmatlanításának lehetőségeiről tájékozódjon a közösségi vagy városi közigazga- tásnál. Környezeti károk léphetnek fel az elemek és akkuk hibás ártalmatlanításakor! Elemeket és akkukat tilos a háziszemétbe dobni. Mérgező nehézfémeket tartalmazhatnak és rájuk a veszélyes hulladék kezelésére előírt rendelkezések vonatkoznak. Az elhasznált elemeket ezért a kommunális begyűjtőhelyen adja le. 043313 SOL SH_LH Einzelstrahler 17.05.13 18:44 Seite 3536 Bu ürünü satın aldığınız için teşekkür ederiz. Ilk çalıştırmadan önce ürünle tanışın. Bunun kullanma kılavuzunu ve güvenlik uyarılarını itina ile okuyun. Cihazı sadece tarif edildiği şekilde ve belirtilen kullanım alanları için kullanın. Bu kılavuzu saklayın. Cihazı üçüncü şahıslara devrederken tüm evrakları beraberinde aktarın.
