Tipo de produto	Furadeira/parafusadeira sem fio
Marca	Bosch
Modelo	GSR 12 V-35 FC
Tensão nominal	12 V
Velocidade em vazio (1ª velocidade)	0 – 460 min⁻¹
Velocidade em vazio (2ª velocidade)	0 – 1750 min⁻¹
Torque máximo de aperto (aperto suave)	20 Nm
Torque máximo de aperto (aperto duro)	35 Nm
Diâmetro máximo de perfuração (madeira)	32 mm
Diâmetro máximo de perfuração (aço)	10 mm
Diâmetro máximo de aperto	8 mm
Porta-ferramenta	6,35 mm (¼")
Peso (conforme EPTA)	0,77 – 1,0 kg (conforme bateria)
Nível de pressão sonora	74 dB(A)
Vibrações (perfuração em metal)	3,5 m/s²
Vibrações (aperto)	< 2,5 m/s²
Baterias recomendadas	GBA 12V… (Íon de lítio)
Carregadores recomendados	GAL 12…, GAX 18…
Temperatura de carga	0 °C a +35 °C
Temperatura de operação	-20 °C a +50 °C
Segurança	Travamento automático do fuso, proteção eletrônica das células, parada por sobrecarga
Manutenção	Limpar as aberturas de ventilação, manter as alças limpas
Reparabilidade	Serviço pós-venda Bosch, peças de reposição disponíveis online

Perguntas frequentes - GSR 12 V-35 FC BOSCH

Quais baterias são compatíveis com a furadeira GSR 12 V-35 FC ?

Utilize exclusivamente as baterias da série GBA 12V… (Íon de lítio). Os carregadores adequados são os GAL 12… e GAX 18… da Bosch.

Como trocar o acessório de trabalho ?

Remova primeiro a bateria. Insira o acessório completamente no porta-ferramenta (1). Para os adaptadores, gire o anel de aperto até o encaixe audível.

Qual é a velocidade máxima da ferramenta ?

A primeira velocidade vai de 0 a 460 min⁻¹, a segunda de 0 a 1750 min⁻¹. Use o seletor de velocidade (3) apenas com a ferramenta parada.

Como ajustar o torque de aperto ?

Gire o anel de pré-seleção de torque (2) para uma das 20 posições. Na posição 串, o limitador de torque está desativado para perfuração.

O que fazer se os LEDs do indicador de carga piscarem rapidamente ?

Isso indica que a temperatura da bateria está fora da faixa (-20°C a +50°C). Deixe a bateria esfriar ou aquecer antes de usar.

Posso usar a furadeira com um adaptador de ângulo reto ?

Sim, a ferramenta é compatível com os adaptadores GFA 12-W (ângulo reto), GFA 12-E (mandril excêntrico), GFA 12-X (porta-brocas) e GFA 12-B (mandril de furadeira).

Como fazer a manutenção da furadeira ?

Mantenha as aberturas de ventilação limpas e as alças secas. Remova a bateria antes de qualquer limpeza. Use um pano úmido para o invólucro, não utilize produtos abrasivos.

Onde encontrar peças de reposição ?

No site Bosch www.bosch-pt.com, você encontrará vistas explodidas e uma loja online. Entre em contato com o serviço pós-venda Bosch para pedidos.

Qual é o peso da ferramenta com a bateria ?

O peso conforme a norma EPTA varia de 0,77 kg a 1,0 kg conforme o modelo de bateria utilizado.

A furadeira possui iluminação integrada ?

Sim, um LED (9) acende automaticamente quando você aciona o interruptor Liga/Desliga, para iluminar a área de trabalho.

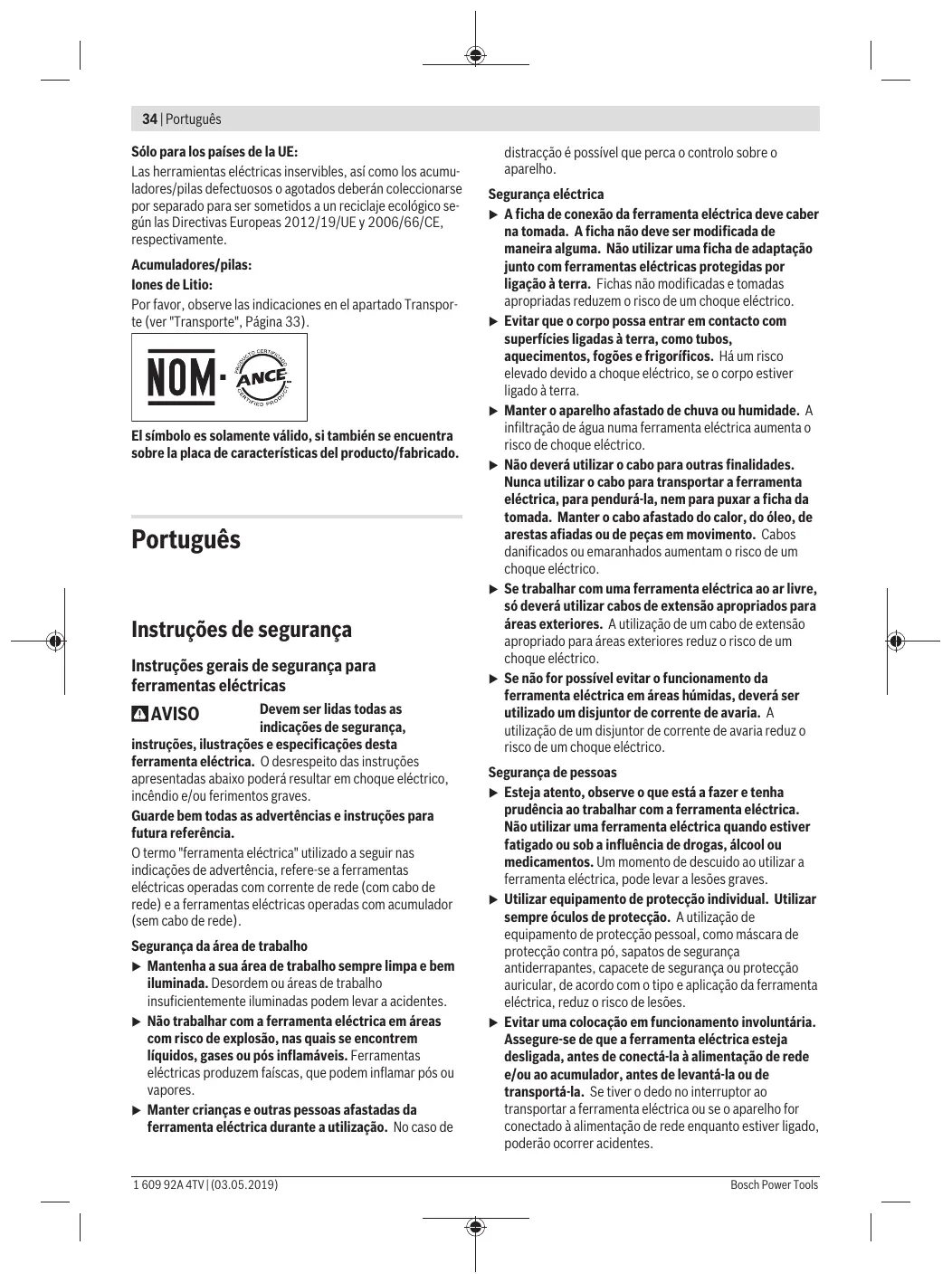

MANUAL DE UTILIZADOR GSR 12 V-35 FC BOSCH

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O não cumprimento das instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Instruções, ilustrações e especificações. As instruções apresentadas abaixo podem resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de

distração é possível que perca o controle sobre o aparelho.

Segurança de pessoas

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas adaptadoras com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evite que o corpo entre em contato com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. Não utilize o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Se trabalhar com a ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes.

Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas

instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas. Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregue acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Só utilize ferramentas elétricas com os acumuladores aprovados. A utilização de outros acumuladores pode causar lesões e perigo de incêndio. - Mantenha o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta, pode vazar líquido do acumulador. Evite o contato. No caso de um contato acidental, deverá enxaguar com água. Se o líquido entrar em contato com os olhos, procure um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. - Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. - Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar inadvertidamente ou em temperaturas fora da faixa específica pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. - Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para aparafusadoras Instruções de segurança para todas as operações

Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação quando o acessório de corte ou elemento de fixação possa entrar em contato com cabos escondidos. Se o acessório de corte entrar em contato com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e pode produzir um choque elétrico.

Instruções de segurança ao usar brocas longas

• Nunca opere a uma velocidade maior do que a velocidade máxima da broca. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contato com a peça de trabalho, causando ferimento pessoal. Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contato com a peça de trabalho. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contato com a peça de trabalho, causando ferimento pessoal.
• Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem quebrar, causando rutura ou perda de controle, ou mesmo ferimento pessoal.

Instruções de segurança adicionais

Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere que a ferramenta elétrica pare completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de reação que podem dar origem a contragolpes. O acessório acoplável pode encravar se a ferramenta elétrica for sobrecarregada ou se ficar emperrada na peça a ser trabalhada. Utilize detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosão. A infiltração num cano de água provoca danos materiais. Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação. Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de estar a ter queixas. É possível que os vapores irritem as vias respiratórias. Não abrir o acumulador. Há risco de um curto-circuito.

• Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem fazer um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. sempre contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a apertar e desapertar parafusos e a perfurar em madeira, metal e plástico.

A ferramenta elétrica pode ser usada com um adaptador angular (GFA 12-W), adaptador excêntrico (GFA 12-E), adaptador porta-bits (GFA 12-X) ou adaptador de bucha (GFA 12-B).

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Mandril (2) Anel de ajuste da pré-seleção do binário (3) Seletor de velocidade (4) Tecla de desbloqueio da bateria (2x) (5) Bateria (6) Comutador do sentido de rotação (7) Interruptor de ligar/desligar (8) Indicador do nível de energia da bateria (9) Luz de trabalho (10) Adaptador porta-bits GFA 12-X (11) Adaptador de Bucha GFA 12-B (12) Adaptador excêntrico GFA 12-E (13) Adaptador angular GFA 12-W (14) Anel de fixação (15) Punho (superfície do punho isolada) (16) Porta-bits universal (17) Suporte de fixação ao cinto A)

(18) Porta-bits A)

(19) Clipe de cor A)

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Berbequim- aparafusador sem fio		GSR 12V-35 FC	GFA 12-X	GFA 12-B	GFA 12-E	GFA 12-W
Número de produits		3 601 JH3 0..	-	-	-	-
Tensão nominal	V=	12	-	-	-	-
N.° de rotações em vazãoA)
- 1.a velocidade	r.p.m.	0-460	-	-	-	-
- 2.a velocidade	r.p.m.	0-1750	-	-	-	-
Máx. binário de aparafusamento macio conforme ISO 5393A)	Nm	20	-	-	-	-
Máx. binário de aparafusamento duro conforme ISO 5393A)	Nm	35	-	-	-	-
Ø máx. de perfuração (1.a/2.a velocidade)
- Madeira	mm	32	-	-	-	-
- Aço	mm	10	-	-	-	-
Ø máximo do parafuso	mm	8	-	-	-	-
Encabadouro		6,35 (¼")	6,35 (¼")	0,8-10	6,35 (¼")	6,35 (¼")
Peso conforme EPTA- Procedure 01:2014	kg	0,77-1,0A)	0,1	0,2	0,3	0,3
Temperatura ambiente admissível
- aoregarar	°C	0...+35	-	-	-	-
- em funçãoba) e em armazenamento	°C	-20...+50	-	-	-	-
Baterias recomendadas		GBA 12V...	-	-	-	-
Carregadores recomendados		GAL 12...	-	-	-	-
		GAX 18...

A) dependendo da bateria utilizada B) potência limitada com temperaturas <0°C

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-1, EN 62841-2-2.

O nível de pressão sonora avaliado como A da ferramenta elétrica é normalmente de 74 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os valores indicados. Usar proteção auditiva!

Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada conforme EN 62841-2-1, EN 62841-2-2.

Furar metal:

ah	m/s2	-	-	3,5	-	-
K	m/s2	-	-	1,5	-	-

Aparafusar:

		GSR 12V-35 FC	GFA 12-X	GFA 12-B	GFA 12-E	GFA 12-W
ah	m/s²	<2,5	<2,5	-	<2,5	<2,5
K	m/s²	1,5	1,5	-	1,5	1,5

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Não são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode fazer aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimativa exata da emissão sonora e de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está em uso. Isto pode reduzir a emissão sonora e de vibrações durante o período completo de trabalho.

Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Montagem

A bateria deve ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Retirar bateria (ver figura A)

Utilize apenas os carregadores listados nos dados técnicos. Só esses carregadores são apropriados para as baterias de lítio utilizadas na sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para assegurar a capacidade completa da bateria, a bateria deverá ser carregada completamente no carregador antes da primeira utilização.

A bateria de lítio pode ser carregada a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria.

O acumulador de iões de lítio está protegido contra descarga completa através do sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

• Não continue a premir o interruptor de ligar/desligar após o desligamento automático da ferramenta elétrica. A bateria pode ser danificada.

Para retirar a bateria (5) pressione ambas as teclas de desbloqueio (4) e puxe a bateria para baixo para a retirar da ferramenta elétrica. Não empregar força.

Observe as indicações sobre a eliminação de forma ecológica.

Troca de ferramenta

Introduzir a ferramenta de trabalho (ver figura B)

Introduza a ferramenta de trabalho até ao batente no encaixe (1). A ferramenta de trabalho é segurada através de um íman no encaixe.

GFA 12-B (ver figura E)

Abra o adaptador de bucha (11) rodando no sentido de rotação ①, até ser possível inserir a ferramenta de trabalho. Introduza a ferramenta de trabalho.

Aperte bem a bucha do adaptador de bucha (11) no sentido de rotação ②. A bucha fica assim automaticamente bloqueada.

Rodar o adaptador (ver figura F)

Afaste o adaptador bloqueado cerca de 5 mm da ferramenta elétrica. Rode o adaptador para a posição desejada e depois solte-o.

Desmontar o adaptador (ver figura G)

Retire o acessório.

Desbloqueie o adaptador no sentido e puxe-o do encaixe (1) para fora.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do usuário ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo de carvalho e faia, são considerados como cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém amianto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com FILTRO da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu País.

Evite a acumulação de pó no local de trabalho. Pós podem provocar ignição.

Funcionamento

Colocação em funcionamento

Colocar a bateria

Nota: A utilização de baterias não indicadas para a sua ferramenta elétrica pode causar falhas de funcionamento ou danos na ferramenta elétrica.

Coloque o comutador do sentido de rotação (6) no centro para evitar um ligamento inadvertido. Coloque a bateria carregada (5) no punho até esta encaixar de forma audível e ficar à face com o punho.

Ajustar o sentido de rotação (ver figura H)

Com o comutador de sentido de rotação (6) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (7) isto no entanto não é possível.

Rotação à direita: Para fazer e apertar parafusos prima o comutador do sentido de rotação (6) completamente para a esquerda.

Rotação à esquerda: para soltar ou desapertar os parafusos pressione o conversor do sentido de rotação (6) para quando ao batente.

Pré-selecionar o binário

Com o anel de ajuste da pré-seleção do binário (2) pode pré-selecionar o binário necessário em 20 níveis. Com o ajuste certo, o acessório é parado, assim que parafuso esteja aparafusado à face com o material ou será atingido o binário ajustado. Na posição a embraiagem de segurança por desengate está desativada, p. ex. para furar.

Ao desaparafusar parafusos, selecione um ajuste maior ou coloque no símbolo

Regulação mecânica da velocidade

- Acione o seletor de velocidade (3) apenas com a ferramenta elétrica parada.

Com o seletor de velocidade (3) podem ser pré-selecionados 2 regimes de rotações.

Velocidade I:

Baixa gama de número de rotações; para aparafusar ou para trabalhar com grandes diâmetros.

Velocidade II:

Alta gama de número de rotações; para trabalhar com pouco diâmetro de perfuração.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica, deverá pressionar o interruptor de ligar/desligar (7) e mantê-lo pressionado.

A lâmpada acende-se com o interruptor de ligar/desligar (7) ligeira ou completamente premido durante alguns segundos e permite iluminar o local de trabalho em caso de condições de iluminação desfavoráveis.

Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (7).

Ajustar o número de rotações

Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (7).

Uma leve pressão sobre o interruptor de ligar/desligar (7) proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n.° de rotações.

Bloqueio automático do veio (Auto-Lock)

Com o interruptor de ligar/desligar não pressionado (7) é fixado o veio de perfuração e, consequentemente, o encabadouro.

Isso permite enroscar parafusos mesmo com a bateria descarregada ou rodar a ferramenta elétrica como chave de parafusos.

Indicador do nível de energia da bateria

O indicador do nível de energia da bateria (8) mostra durante alguns segundos o nível de energia da bateria, premindo parcial ou totalmente o interruptor de ligar/desligar (7), e é composto por 3 LEDs verdes.

Os 3 LEDs do indicador do nível de energia da bateria (8) e a lâmpada piscam rapidamente quando a temperatura da bateria está fora da faixa de temperatura de serviço de -20 até +50 °C.

LED	Capacidade
Luz permanente 3 x verde	≥ 76 %
Luz permanente 2 x verde	51-75 %
Luz permanente 1 x verde	26-50 %
Luz intermitente lenta 1 x verde	≤ 25 %

Indicador da proteção contra sobrecarga

Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de forte sobrecarga, o sistema eletrónico desliga a ferramenta elétrica, até que volte a ser alcançada a temperatura ideal de funcionamento.

Este estado é sinalizado através de uma luz acesa dos três LEDs do indicador do nível de energia da bateria (8). Os LEDs são desligados, quando a ferramenta elétrica alcança novamente a temperatura de serviço ideal.

Instruções de trabalho

Só coloque a ferramenta elétrica no parafuso quando esta está desligada. As ferramentas de trabalho em rotação podem escorregar.

Após um longo período de tempo a trabalhar com um número de rotações reduzido, deve deixar a ferramenta elétrica a funcionar aprox. 3 minutos com o número de rotações máximo em vazio para a refrigerar.

Ao furar metal utilize apenas brocas HSS afiadas e sem problemas (HSS=aço de corte rápido de alto rendimento). O programa de acessórios Bosch garante a qualidade adequada.

Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso.

Suporte de fixação ao cimento (ver figura L)

Com o suporte de fixação ao cimento (17) pode pendurar a ferramenta elétrica, p. ex., num cimento. Desta forma terá ambas as mãos livres e a ferramenta elétrica está sempre ao alcance.

Porta-bits (ver figura J)

No porta-bits magnético (18) pode guardar pontas de aparafusar.

Clipe de cor (ver figura K)

O clipe de cor (19) pode ser usado para fixar o suporte de fixação ao cimento (17) ou o porta-bits (18).

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deve ser retirada antes de todos os trabalhos na ferramenta elétrica (p.ex. manutenção, troca de ferramenta etc.) e antes de transporte ou de armazenamento. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Caixa postal 1195 - CEP: 13065-900

Campinas - SP

Tel.: [phone]

www.bosch.com.br/contato

Transporte

As baterias de iões de lítio contidas estão sujeitas à legislação de materiais perigosos. As baterias podem ser transportadas pelo utilizador sem mais obrigações. Quando o transporte for feito por terceiros (por exemplo, transporte aéreo ou expedição), devem ser observadas as exigências especiais quanto à embalagem e à designação. Neste caso, é necessário consultar um especialista em materiais perigosos ao preparar a peça a ser enviada.

Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor, observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de

matéria-prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE e segundo a Diretiva Europeia 2006/66/CE é necessário recolher separadamente as ferramentas elétricas que já não são mais usadas e as baterias/pilhas defeituosas ou gastas e encaminhá-las para uma reciclagem ecológica.

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 40).

Italiano

GFA 12-B (11)

GFA 12-E (12)

GFA 12-W (13)

auii (14)

(20) dωs (15)

(a) do Logoc o jI JgJ (16)

(A) x = x 0 xj0xj0xj (17)

(18)

(A)

oai jg jg jgi a djlalaoa (A jai dljl olswol jgso jgbj CwI Cwaj j1 ljl cwlk lobj .gwi .ajiawlglalaoa oju

L a o as golim uuaa Jg Js Js Js Jy L y cewu g Cwul wai J s Jdab aio cwi nssu y slqicuw .Jis Jleil ly wai ng g olj cll Ja uas pim 1al jn sol jlg ccl g g g aJ Sds abg

jlgdsjlgdoIiawjpaabgJjluo 1sao.sla jslgsa Jjw gJjSd jlg jLsiwsw slal cUg sgw dAOW 1uol jlg daui jg Ujis jgi Jw

LaiI slqlaiaJluw

JL dsabgdsjggs.1sS pss JI JSL da6g 0d g g o s jdsj 1u jduw g dai dsi ji jiaabo J5 a6g,swo oos oos .gwhd g
