Typ výrobku	Akumulátorový vrtací šroubovák
Značka	Bosch
Model	GSR 12 V-35 FC
Jmenovité napětí	12 V
Volnoběžné otáčky (1. rychlost)	0 – 460 min⁻¹
Volnoběžné otáčky (2. rychlost)	0 – 1750 min⁻¹
Maximální utahovací moment (měkký šroubování)	20 Nm
Maximální utahovací moment (tvrdý šroubování)	35 Nm
Maximální průměr vrtání (dřevo)	32 mm
Maximální průměr vrtání (ocel)	10 mm
Maximální průměr šroubování	8 mm
Upínání nástroje	6,35 mm (¼")
Hmotnost (podle EPTA)	0,77 – 1,0 kg (podle akumulátoru)
Hladina akustického tlaku	74 dB(A)
Vibrace (vrtání kovu)	3,5 m/s²
Vibrace (šroubování)	< 2,5 m/s²
Doporučené akumulátory	GBA 12V… (Lithium-ion)
Doporučené nabíječky	GAL 12…, GAX 18…
Teplota nabíjení	0 °C až +35 °C
Provozní teplota	-20 °C až +50 °C
Bezpečnost	Automatické blokování vřetena, elektronická ochrana článků, ochrana proti přetížení
Údržba	Čistěte větrací štěrbiny, udržujte rukojeti čisté
Opravitelnost	Poprodejní servis Bosch, náhradní díly dostupné online

Často kladené otázky - GSR 12 V-35 FC BOSCH

Jaké akumulátory jsou kompatibilní s vrtačkou GSR 12 V-35 FC?

Používejte výhradně akumulátory řady GBA 12V… (Lithium-ion). Vhodné nabíječky jsou GAL 12… a GAX 18… od Bosch.

Jak vyměnit pracovní příslušenství?

Nejprve vyjměte akumulátor. Zasuňte příslušenství až na doraz do upínání nástroje (1). U adaptérů otáčejte upínacím kroužkem, dokud neuslyšíte cvaknutí.

Jaká je maximální rychlost nástroje?

První rychlost je 0 až 460 min⁻¹, druhá 0 až 1750 min⁻¹. Volič rychlosti (3) používejte pouze při zastaveném nástroji.

Jak nastavit utahovací moment?

Otočte kroužkem předvolby momentu (2) do jedné z 20 poloh. V poloze 串 je omezovač momentu deaktivován pro vrtání.

Co dělat, když LED indikátoru nabíjení rychle blikají?

To znamená, že teplota akumulátoru je mimo rozsah (-20°C až +50°C). Nechte akumulátor vychladnout nebo zahřát před použitím.

Mohu vrtačku použít s úhlovým adaptérem?

Ano, nástroj je kompatibilní s adaptéry GFA 12-W (úhlový), GFA 12-E (excentrické sklíčidlo), GFA 12-X (držák bitů) a GFA 12-B (sklíčidlo vrtačky).

Jak udržovat vrtačku?

Udržujte větrací štěrbiny čisté a rukojeti suché. Před čištěním vyjměte akumulátor. Použijte vlhký hadřík na kryt, nepoužívejte abrazivní prostředky.

Kde najít náhradní díly?

Na webových stránkách Bosch www.bosch-pt.com najdete rozložené pohledy a online obchod. Pro objednávky kontaktujte poprodejní servis Bosch.

Jaká je hmotnost nástroje s akumulátorem?

Hmotnost podle normy EPTA se pohybuje od 0,77 kg do 1,0 kg v závislosti na použitém akumulátoru.

Má vrtačka integrované osvětlení?

Ano, LED (9) se automaticky rozsvítí při stisknutí spínače Zap/Vyp pro osvětlení pracovní oblasti.

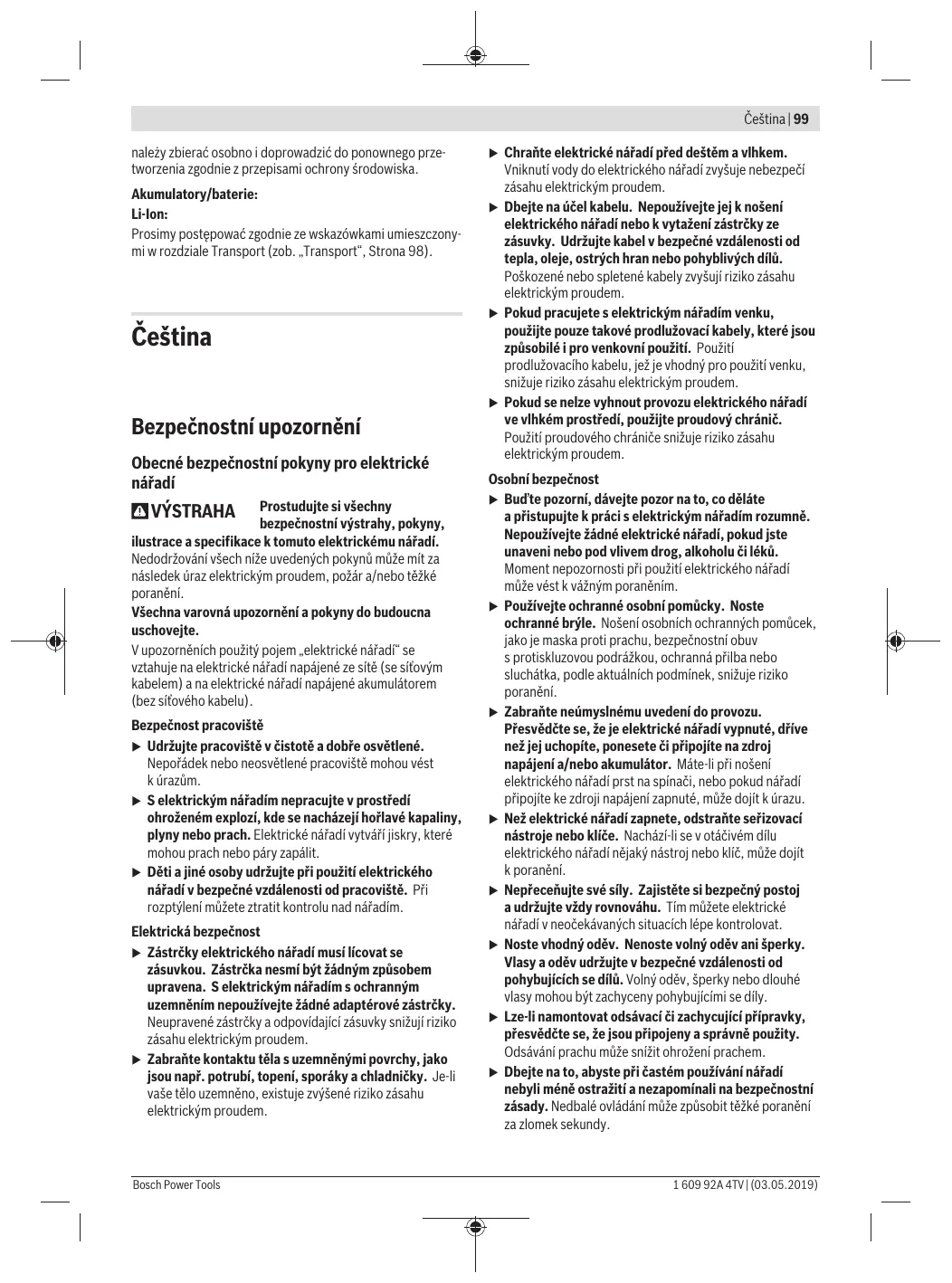

NÁVOD K OBSLUZE GSR 12 V-35 FC BOSCH

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucí použití.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.

S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▷ Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním. ▷ Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete nebo připojíte ke zdroji napájení a/nebo akumulátoru. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu. Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění. Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícím se dílem. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem. Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji. Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit. Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelné akumulátory. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkusenými osobami. Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést. ▶ Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím. Udržujte rukojeti a uchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a uchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použitá péče o akumulátorové nářadí

▸ Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používán s jinými akumulátory. Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru. Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do

očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.

Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.

Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch. Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění pro šroubováky

Bezpečnostní pokyny pro všechny operace

Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací prvky dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované úchopové plochy. Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.

Bezpečnostní pokyny pro použití dlouhých vrtáků

Nikdy nepracujte při rychlosti vyšší, než je maximální jmenovitá rychlost vrtáku. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění. Vždy začněte vrtat při nižších rychlostech a hrot vrtáku držte v kontaktu s obrobkem. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.

Tlak vyvíjejte pouze v rovině s vrtákem a používejte přiměřenou sílu. Může dojít k ohnutí vrtáku, jeho zlomení nebo ke ztrátě kontroly a k následnému zranění.

Dodatečné bezpečnostní pokyny

Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněn bezpečněji, než kdybyste ho drželi v ruce. Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektrickým nářadím. Když se nástroj zablokuje, elektrické nářadí ihned vypněte. Buďte připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je

elektrické nářadí přetížené nebo když se vzpříčí v obráběném materiálu.

▸ Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty. Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Neotvírejte akumulátor. Hrozí nebezpečí zkratu. ▸ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát. ▸ Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněn před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řiďte se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektronářadí je určeno k zašroubovávání a povolování šroubů a dále pro vrtání do dřeva, kovu a plastu.

Elektronářadí je možné použít s úhlovým nástavcem (GFA 12-W), excentrickým nástavcem (GFA 12-E), držákem bitů (GFA 12-X) nebo sklíčidlem (GFA 12-B).

Zobrazené součásti

Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na straně s obrázky.

(1) Upínání nástroje (2) Nastavovací kroužek předvolby krouticího momentu (3) Volič stupně (4) Odjišťovací tlačítko akumulátoru (2x) (5) Akumulátor (6) Přepínač směru otáčení (7) Vypínač (8) Ukazatel stavu nabití akumulátoru (9) Pracovní osvětlení (10) Držák bitů GFA 12-X A (11) Sklíčidlo GFA 12-B (12) Excentrický nástavec GFA 12-E (13) Úhlový nástavec GFA 12-W (14) Aretační kroužek (15) Rukojeť (izolovaná plocha rukojeti) (16) Univerzální držák bitů (17) Spona na pásek (18) Držák bitů (19) Barevný klip

Akumulátorový vrtací šroubovák		GSR 12V-35 FC	GFA 12-X	GFA 12-B	GFA 12-E	GFA 12-W
Číso zboží		3 601 JH3 0..	-	-	-	-
Jmenovité napětí	V=	12	-	-	-	-
Volnoběžné otáčkyA)
- 1. stupeř	min-1	0 - 460	-	-	-	-
- 2. stupeř	min-1	0 - 1750	-	-	-	-
Max. kroticí moment měkký šroubový spoj podle ISO 5393A)	Nm	20	-	-	-	-
Max. kroticí moment tuhý šroubový spoj podle ISO 5393A)	Nm	35	-	-	-	-
Max. Ø vrtání (1./2. stupeř)

102 | Čeština

Akumulátorový vrtací šroubovák		GSR 12V-35 FC	GFA 12-X	GFA 12-B	GFA 12-E	GFA 12-W
- dřevo	mm	32	-	-	-	-
- ocel	mm	10	-	-	-	-
Max. Ø šroubů	mm	8	-	-	-	-
Upínání nástroje		6,35 (¼")	6,35 (¼")	0,8 - 10	6,35 (¼")	6,35 (¼")
Hmotnost podle EPTA-Procedure 01:2014	kg	0,77 - 1,0A)	0,1	0,2	0,3	0,3
Dovolená teplota prostředí
- při nabijeni	°C	0 až +35	-	-	-	-
- při provozbuB)a při skladovány	°C	-20 až +50	-	-	-	-
Doporučené akumulátrory		GBA 12V...	-	-	-	-
Doporučené nabiječky		GAL 12...	-	-	-	-
		GAX 18...

A) V závislosti na použitém akumulátoru B) Omezený výkon při teplotách < 0 °C

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 62841-2-1, EN 62841-2-2.

Hladina akustického tlaku při použití váhového filtru A činí u tohoto elektronářadí typicky 74 dB(A). Nejistota K = 3 dB. Hladina hluku může při práci překročit uvedené hodnoty. Noste chrániče sluchu!

Celkové hodnoty vibrací a (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-1, EN 62841-2-2.

vrtání do kovu:

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu značně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování rukou v teple, organizace pracovních procesů.

Montáž

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Vyjmutí akumulátoru (viz obrázek A)

▶ Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný s vaším elektronářadím.

Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte v nabíječce.

Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor.

Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje.

▶ Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit.

Pro vyjmutí akumulátoru (5) stiskněte obě odjišťovací tlačítka (4) a akumulátor vytáhněte směrem dolů z elektronářadí. Nepoužívejte přitom násilí.

Dodržujte pokyny pro likvidaci.

Výměna nástroje

Nasazení nástroje (viz obrázek B)

Nasaďte nástroj až nadoraz do upínání (1).

Montáž nástavce (viz obrázek C)

Vyjmete nástroj.

Nasaďte nástavec do upínání (1). Otočte aretační kroužek (14) tak, aby slyšitelně zaskočil.

Nasazení nástroje do nástavce GFA 12-E, GFA 12-X (viz obrázek D)

Nasaďte nástroj až nadoraz do upínání (1). Nástroj drží v upínání pomocí magnetu.

GFA 12-B (viz obrázek E)

Povolte sklíčidlo (11) otáčením ve směru ① tak, aby bylo možné nasadit nástroj. Nasaďte nástroj.

Rukou silně utáhněte objímku sklíčidla (11) ve směru ②. Sklíčidlo se tím automaticky zajistí.

Otáčení nástavce (viz obrázek F)

Povytáhněte zajištěný nástavec cca 5 mm z elektronářadí. Otočte nástavec do požadované polohy a pak ho uvolněte.

Demontáž nástavce (viz obrázek G)

Vložte nástroj.

Odjistěte nástavec ve směru 0 a stáhněte ho z upínání (1).

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem a vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přísadovými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

Zajistěte dobré větrání pracoviště. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Provoz

Uvedení do provozu

Nasazení akumulátoru

Upozornění: Používání akumulátorů, které nejsou vhodné pro vaše elektronářadí, může vést k nesprávným funkcím nebo poškození elektronářadí.

Nastavte přepínač směru otáčení (6) doprostřed, abyste zabránili neúmyslnému zapnutí. Nabitý akumulátor (5) vložte do rukojeti, až citelně zaskočí a nebude z rukojeti vyčnívat.

Nastavení směru otáčení (viz obrázek H)

Pomocí přepínače směru otáčení (6) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (7) to ale není možné.

Chod vpravo: Pro vrtání a zašroubovávání šroubů stiskněte přepínač směru otáčení (6) až nadoraz doleva.

Chod vlevo: Pro povolování, resp. vyšroubování šroubů a matic stiskněte přepínač směru otáčení (6) až na doraz doprava.

Předvolba krouticího momentu

Pomocí nastavovacího kroužku předvolby krouticího momentu (2) můžete ve 20 stupních předvolit potřebný krouticí moment. Při správném nastavení se nástroj zastaví, jakmile je šroub zarovnaně zašroubovaný v materiálu, resp. po dosažení nastaveného krouticího momentu. V poloze je bezpečnostní spojka deaktivována, např. pro vrtání.

Při šroubování šroubů případně zvolte vyšší nastavení, resp. nastavte na symbol

Mechanická volba stupně

Volič stupňů (3) používejte pouze tehdy, když je elektrické nářadí zastavené.

Pomocí voliče stupňů (3) lze zvolit dva rozsahy otáček.

Stupeň I:

Rozsah nízkých otáček; pro šroubování nebo práce s velkým průměrem vrtání.

Stupeň II:

Rozsah vysokých otáček; pro práce s malým průměrem vrtání.

Zapnutí a vypnutí

Pro zapnutí elektronářadí stiskněte vypínač (7) a držte ho stisknutý.

Světlo svítí mírně nebo úplně při stisknutém vypínači (7) na několik sekund a umožňuje osvětlení pracovního prostoru při nepříznivých světelných podmínkách.

Pro vypnuté elektroradi vypínač (7) uvolněte.

Nastavení otáček

Otáčky zapnutého elektroradi můžete plynule regulovat tím, jak moc stisknete vypínač (7).

Mírným stisknutím vypínače (7) dosáhnete nízkých otáček.

S rostoucím tlakem se počet otáček zvyšuje.

Plně automatická aretace vřetena (Auto-Lock)

Když není stisknutý vypínač (7), je vřeteno, a tedy upínání nástroje zaaretované.

To umožňuje zašroubování šroubů i při vybitém akumulátoru, popř. použití elektrického nářadí jako šroubováku.

Ukazatel stavu nabití akumulátoru

Ukazatel stavu nabití akumulátoru (8) ukáže při napůl nebo úplně stisknutém vypínači (7) na několik sekund stav nabití akumulátoru a skládá se ze tří zelených LED.

Tři LED ukazatele stavu nabití akumulátoru (8) a světlo blikají rychle, když je teplota akumulátoru mimo rozsah provozní teploty -20 až +50 °C.

LED	Kapacita
Trvale svít i 3 zelené	≥ 76 %
Trvale svít i 2 zelené	51-75 %
Trvale svít i 1 zelená	26-50 %
Pomalu bliká 1 zelená	≤ 25 %

Ochrana proti přetížení závislá na teplotě

Pokud se nářadí používá v souladu s určeným účelem, nemůže dojít k jeho přetížení. Při příliš velkém zatížení vypne elektronika elektroradi, dokud nebude opět v optimálním rozsahu provozní teploty.

Tento stav je signalizován postupným rozsvěcováním tří LED ukazatelů stavu nabití akumulátoru (8). LED zhasnou, jakmile elektroradi znovu dosáhne optimální provozní teploty.

Pracovní pokyny

Elektronářadí nasazujte na šroub pouze vypnuté.

Otáčející se nástroje mohou sklouznout.

Po delší práci s nízkými otáčkami byste měli elektrické nářadí kvůli ochlazení nechat cca 3 minuty běžet naprázdno s maximálními otáčkami.

Při vrtání do kovu používejte pouze bezvadné, ostré vrtáky HSS (HSS = vysoce výkonná rychlořezná ocel). Odpovídající kvalitu zaručuje program příslušenství Bosch.

Před zašroubováním větších, delších šroubů do tvrdých materiálů byste měli předvrtat otvor s průměrem jádra závitu do zhruba 2/3 délky šroubu.

Spona na pásek (viz obrázek I)

Pomocí spony na pásek (17) můžete elektronářadí zavěsit např. na pásek. Pak máte obě ruce volné a elektronářadí je kdykoli po ruce.

Držák bitů (viz obrázek J)

Do magnetického držáku bitů (18) lze nasadit šroubovací bity za účelem uložení.

Barevný klip (viz obrázek K)

Barevný klip (19) lze používat pouze tehdy, když není namontována spona na pásek (17) nebo držák bitů (18).

Údržba a servis

Údržba a čištění

Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě nebo uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com.

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si můžete objednat opravu vašeho stroje nebo náhradní díly online.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např. letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU se musí již nepoužitelné elektronářadí a podle evropské směrnice

2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, strana 104).

Slovenština

Bezpečnost na pracovišti

Zástrčka přívodního kabelu elektrického nářadí musí odpovídat použité zásuvce. V žádném případě nikterak neměňte zástrčku. S uzemněným elektrickým nářadím nepoužívejte žádné zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchovými plochami, jako jsou např. potrubí, topení, sporáky a chladničky. Pokud je vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

Pečlivé používání elektrického nářadí

Pečlivé používání akumulátorového nářadí

Akumulátory nabíjejte jen v nabíječkách, které doporučuje výrobce akumulátoru. Pokud se použije nabíječka ur-

Bezpečnostní výstrahy pro dlouhé vrtáky

Dodatečné bezpečnostní pokyny

Používání v souladu s určením

Lithium-iontové akumulátory lze kdykoliv dobíjet, aniž by to negativně ovlivnilo jejich životnost. Přerušení nabíjení takový akumulátor nepoškozuje.

Po automatickém vypnutí elektrického nářadí už více nestiskněte vypínač. Akumulátor by se mohl poškodit.

Objímku nadstavce se sklíčidlem (11) silně otočte rukou ve směru otáčení ②. Sklíčidlo se tím automaticky zajistí.

Odtáhněte zajištěný nástavec cca o 5 mm od elektrického nářadí. Otočte nástavec do požadované polohy a poté ho pusťte.

Přepínačem směru otáčení (6) můžete měnit směr otáčení elektrického nářadí. Není to však možné tehdy, když je stisknutý vypínač (7).

Přepínač rychlostních stupňů (3) aktivujte jen při zastaveném elektrickém nářadí.

Vysoký počet otáček; pro práce s malým vrtacím průměrem.

Zapínání/vypínání

Pro zapnutí elektrického nářadí stiskněte vypínač (7) a držte ho stisknutý.

Světlo svítí při mírně nebo úplně zatlačeném vypínači několik sekund (7) a umožňuje osvětlení pracovní oblasti při nevhodných světelných podmínkách.

Pro vypnutí elektrického nářadí vypínač (7) uvolněte.

Nastavení otáček

Otáčky zapnutého elektrického nářadí můžete plynule regulovat tím, do jaké míry stiskáte vypínač (7).

Při vrtání do kovu používejte jen bezchybné, naostřené HSS vrtáky (HSS = vysokovýkonná rychlořezná ocel'). Odpovídající kvalitu garantuje Bosch sortiment příslušenství.

Před šroubováním větších a delších šroubů do tvrdých materiálů byste měli vrtákem s průměrem rovným nadru závitu šroubu předvrtat otvor do 2/3 délky šroubu.

Pomocí spony na opasek (17) si můžete zavěsit elektrické nářadí např. na opasek. V takovém případě budete mít obě ruce volné a ruční elektrické nářadí budete mít stále v pohotovosti.

Držák hrotů (viz obrázek J)

Do magnetického držáku hrotů (18) můžete vsunout šroubovací hroty, abyste je odložili.

LED-cbětníkHz	Kanaúnté
Tpajno cβeTTNo 3 x 3ēného	≥ 76 %
Tpajno cβeTTNo 2 x 3ēného	51-75 %
Tpajno cβeTTNo 1 x 3ēného	26-50 %
Бавно Трěпкаве на сβeTTnTo 1 x 3ēného	≤ 25 %

Zahřátí nářadí v závislosti na teplotě

Správné používání nemůže nahradit elektrické nářadí. Při prvním použití elektrického nářadí se elektrické nářadí vypne, dokud se nedosáhne optimální teploty.

Tento stav je signalizován kontrolkou LED na displeji pro stav nabití baterie (8). LED kontrolky se vypnou, jakmile elektrické nářadí dosáhne optimální provozní teploty.

Pracovní pokyny

Elektrické nářadí vypněte až po úplném zastavení. Pokud se nářadí a příslušenství otáčí, může dojít k jejich poškození.

Při delší práci s nízkým počtem otáček nechte elektrické nářadí běžet naprázdno přibližně 3 minuty, aby se ochladilo.

Při vrtání do kovu používejte pouze ostře nabroušené HSS vrtáky (HSS = rychlořezná ocel). Kalené materiály vyžadují speciální vrtáky.

Bosch program pro příslušenství.

Při vrtání do dřeva, dřevotřísky, překližky a podobných materiálů použijte vrták o průměru 2/3 průměru šroubu.

Držák pásu (viz obrázek)

Držák pásu (17) můžete připevnit k elektrickému nářadí, např. na opasek. Tím budete mít obě ruce volné a elektrické nářadí budete mít vždy po ruce.

Bezpečnost na pracovišti
