KÄYTTÖOHJE GSR 12 V-35 FC BOSCH

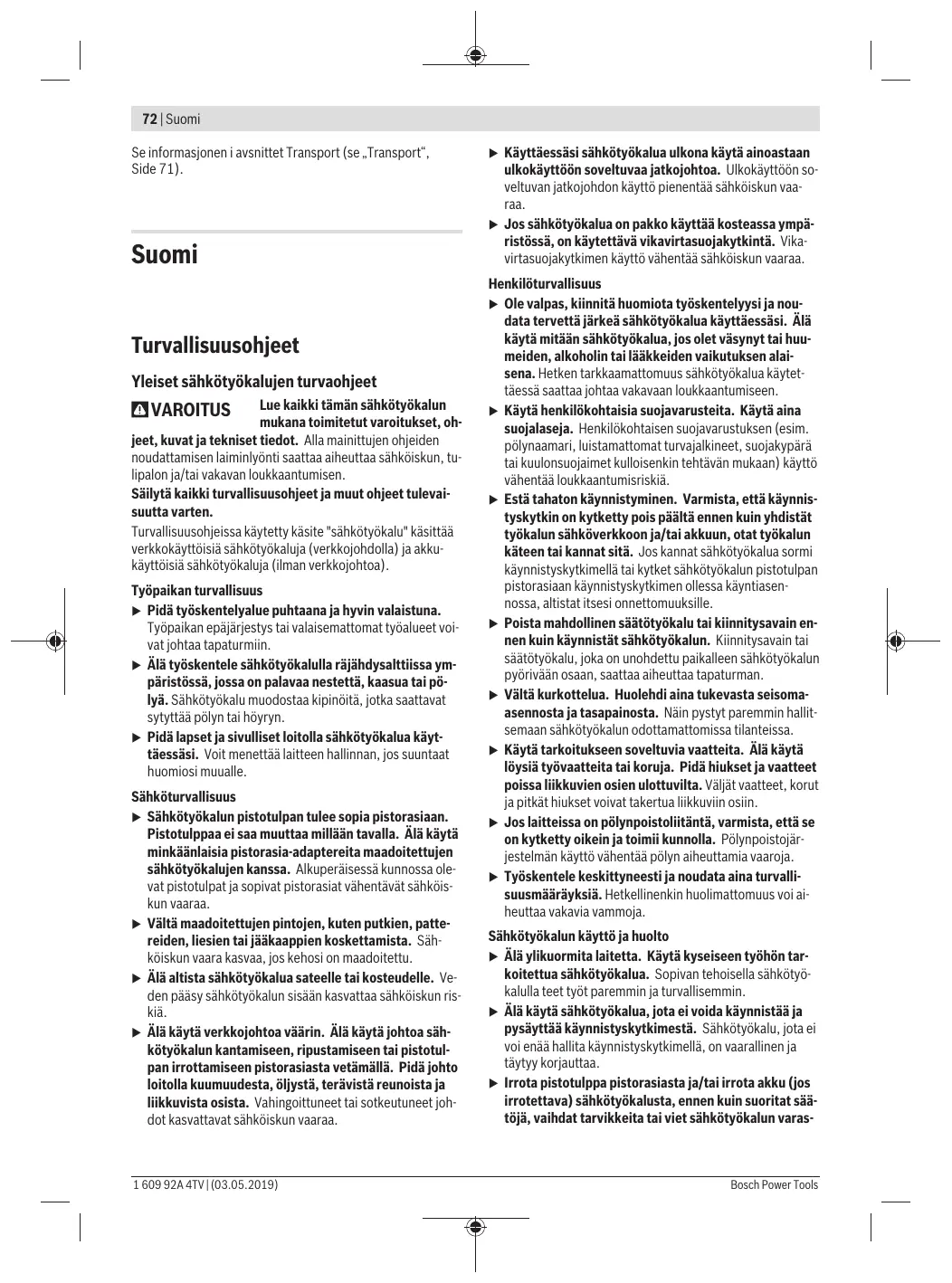

72| Suomi Seinformasjonen i avsnittet Transport (se Transport, Side 71). Suomi Turvallisuusohjeet Yleiset sähkôtyôkalujen turvaohjeet ENVAROITUS … Lue kaïkkitämän sähkôtyôkalun jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden mukana toimitetut varoitukset, oh- noudattamisen laiminlyônti saattaa aiheuttaa sähkôiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikkiturvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkôtyôkalu" käsittää verkkokäyttôisià sähkôtyôkaluja (verkkojohdolla) ja akku- Käyttôisià sähkôtyôkaluja (ilman verkkojohtoa). Tyôpaikan turvallisuus > Pidä tyéskentelyalue puhtaana ja hyvin valaistuna. Tyôpaikan epäjärjestys tai valaisemattomat tyüalueet voi- vat johtaa tapaturmiin > Âlä tyêskentele sähkôtyôkalulla räjähdysalttiissa ym- päristéssä, jossa on palavaa nestettä, kaasua tai pô- Iyä. Sähkôtyôkalu muodostaa kipinôitä, jotka saattavat sytyttäà pôlyn tai hôyryn. > Pidä lapset ja sivulliset loitolla sähkôtyôkalua käyt- täessäsi. Voit menettäà laitteen hallinnan, jos suuntaat huomiosi muualle. Sähkôturvallisuus > Sähkëtyôkalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Âlà käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkôtyôkalujen kanssa. Alkuperäisessä kunnossa ole vat pistotulpat ja sopivat pistorasiat vähentävät sähkôis- kun vaaraa. Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- Kôiskun vaara kasvaa, jos kehosi on maadoitettu. Âlä altista sähkôtyôkalua sateelle tai kosteudelle. Ve-

den pääsy sähkôty6kalun sisään kasvattaa sähkôiskun ris- kiä. Âlä käytä verkkojohtoa väärin. Âl& kKäytä johtoa säh- Këtyôkalun kantamiseen, ripustamiseen tai pistotul- panirrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, ôliystä, terävistä reunoista ja likkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähkôiskun vaaraa. > Käyttäessäsi sähkôtyôkalua ulkona Käytä ainoastaan ulkokäyttéôn soveltuvaa jatkojohtoa. Ukokäyttôôn so- veltuvan jatkojohdon käytt pienentää sähkôiskun vaa- ra. > Jos sähkôtyôkalua on pakko käyttää kosteassa ympä- ristéssä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen Käytté vähentää sähkôiskun vaaraa. Henkilôturvallisuus > Ole valpas, kinnitä huomiota tyéskentelyy data tervettä . Käytä mitään sähkôtyôkalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkôtyükalua käytet- tâessä saattaa johtaa vakavaan loukkaantumiseen Käytä henkilkohtaisia suojavarusteita, Käytä aina suojalaseja. Henkilôkohtaisen suojavarustuksen (esim. pôlynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttô vähentää loukkaantumisriskiä. Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät tyükalun sähkôverkkoon ja/tai akkuun, otat tyôkalun Käteen tai kannat sitä, Jos kannat sähkôtyôkalua sormi Käynnistyskytkimellà tai kytket sähkôtyôkalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. Poista mahdollinen kalu tai Kiinnitysavain en- nen kuin käynnistät sähkôtyôkalun. Kiinnitysavain tai säätôtyükalu, joka on unohdettu paikalleen sähkôtyôkalun pyôrivään osaan, saattaa aiheuttaa tapaturman. Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkôtyôkalun odottamattomissa tilanteissa. > Käytä tarkoitukseen soveltuvia vaatteita. ÂIS käytä lôysiä tyôvaatteita tai koruja. Pidä hiukset ja vaatteet poissalikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osiin. > Jos laitteissa on pélynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pôlynpoistojär jestelmän käyttô vähentää pôlyn aiheuttamia vaaroja. > Tyôskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja Sähkôtyôkalun käyttô ja huolto > Âlä ylikuormita laitetta. Käytä kyseiseen tyôhôn tar- koitettua sähkôtyôkalua. Sopivan tehoisella sähkôtyô- Kalulla teet tyôt paremmin ja turvallisemmin. à sähkôtyôkalua, jota ei voida käynnistää ja ynnistyskytkimestä. Sähkôtyôkalu, jota ei voi enää hallita käynnistyskytkimellà, on vaarallinen ja täytyy korjauttaa. > Irrota pistotulppa pistorasiasta ja/taiirrota akku (jos rotettava) sähkô! tüjë, vaihdat tarvikkeita tai viet sähkôtyôkalun varas-

toon. Nämä varotoimenpiteet estävät sähkôtykalun ta: hattoman käynnistymisen. Säilytä sähkôtyôkalut poissa lasten ulottuvilta, kun i käytetä. ÂI& anna sellaisten henkilé tyôkalua, joilla ei ole tarvittavaa musta tai jotka eivät ole lukeneet tätä käyttôohjetta. Sähkôtyôkalut ovat vaarallisia, jos niltä käyttävät koke- mattomat henkilôt. ékalut ja tarvikkeet hyvässä kunnossa. kuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkôtyôkalussa le murtuneita osia tai muita toimintaa haittaavia vi- Koja. Jos havaitset vikoja, korjauta sähkôtyëkalu en- nen käytt6ä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkôtyôkaluista. Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sestihuolletut leikkaustyôkalut, joiden leikkausreunat ovat teräviä, evät jumitu herkästi ja niitä on helpompi hal- lita. ytä sähkôtyôkaluja, tarvikkeita, ruuvauskä näiden ohjeiden, käyttéolosuhteiden ja tyôtehtävän mukaisesti. Sähkôtyôkalun määréystenvastainen käyttô saattaa aiheuttaa vaaratilanteita. Pidä kahvat ja kädensijat kuivina ja puhtaina (ôljytté- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaïta, et pysty ylléttévissä tilanteissa ohjaamaan ja hallitsemaan tyôkalua turvallisesti Akkukäyttäisten tyôkalujen käytt ja huolto > Lataa akku vain valmistajan suosittelemassa lataus- laitteessa, Latauslaite, joka soveltuu määrätyntyyppi- selle akule, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. Käytä sähkôtyôkalussa ainoastaan kyseiseen sähkë- tyékaluun tarkoitettua akkua. Muunlaisen akun käyttô saattaa aiheuttaa tapaturman ja tulipalon. Pidä irrotettu akku loitolla metalliesineistä, kuten pa- perilittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka v vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon Väärästä käytôstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä

Kkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystà ja palovammoja. À& käytä akkua tai tyôkalua, joka on vi hon on tehty muutoksia. Jos akut ovat vioittuneet tai ni- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomastija aiheuttaa tulipalon, réjähdyksen tai louk- Kaantumisvaaran. Â& altista akkua tai tyôkalua tulelle tai äärimmäisille ämpôtiloille. Tulell tai y 130 °C kuumuudell alista- minen saattaa aiheuttaa réjähdyksen.

Suomi|73 > Noudatalatausohjeita ja lataa akku tai tyôkalu ohjeen- mukaisen lämpôtila-alueen rajoissa, Lataaminen vir- heellisesti tai ohjeiden vastaisessa lämpôtilassa saattaa vaurioittaa akkua ja lisätä palovaaraa. Huolto > Anna ainoastaan koulutettujen ammattihenkilôiden Korjata sähkôtyôkalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, ettà sähkôty6kalu säilyy turvallisena. > Âl& missään tapauksessa yritä itse Korjata vaurioitu- neita akkuja. Akkuja saa korjata vain valmistaja tai val- tuutettu huoltopiste. Ruuvinvääntimien turvallisuusohjeet ja tôitä koskevat turvallisuusohjeet > Pidä sähkôtykalusta kinni sen eristetyistä kahvapin- noista, kun teet sellaisia tôitä, joissa käyttôtarvike tai nitystarvike voi koskettaa piilossa olevia sähkô- ohtoja. Jos kKäyttôtarvike koskettaa virrallista sähkôjoh toa, tämä voi tehdà sähkôtyôkalun suojaamattomat metal- liosat virralisiksija aiheuttaa sähkôiskun laitteen käyttä- jâlle. ien poranterien käyttôä koskevat turvallisuusohjeet À porakoneen kanssa poranterän suurinta sal- littua kierroslukua. Loukkaantumisvaara, koska lijan suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyôrià vapaasti tyôkappaletta kosketta matta. Aloita poraustehtävä aina hitaalla nopeudella ja po- rankärki tyékappaletta vasten. Loukkaantumisvaara, Koska lian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyôrià vapaasti tyükappaletta koskettamatta. Paina terää vain kewyesti tyôkappaletta vasten ja aina poranterän suuntaisesti.Muuten poranterä saattaa tai- pua ja aiheuttaa loukkaantumisvaaran, jos menetät tyôka- lun hallinnan.

Lisäturvallisuusohjeet > Varmista tyôkappaleen kiinnitys. Kädellà pidettynà ty Kappale ei pysy luotettavasti paikallaan. Siksi se kannat- taa kiünnittäà ruuvipenkin tai puristimien avulla. > Odota, kunnes sähkôtyôkalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkôtyôkalun hallin nan menettämisen vaara, koska käyttôtarvike voi pureu- tua säilytysalustan pintaan > Sammuta sähkôtyôkalu välittômästi, jos käyttôtarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkai- n reaktiovoimiin. Käyttôtarvike jumittuu sähkôtyôka: lun ylikuormitustapauksessa tai terän jédessä puristuk- siin tyékappaleeseen. > Käytä sopivia etsintälaitteita piilossa olevien syôtté- iohtojen paikallistamiseksi, tai käänny paikallisen ja- Keluyhtiôn puoleen. Kosketus sähkôjohtoon saattaa joh. taa tulipaloon ja sähkôiskuun. Kaasuputken vahingoitia- Bosch Power Tools 1609 92A 47] (03.05.2019)

74|Suomi minen saattaa johtaa räjähdykseen. Vesijohtoputken puh- Kaisu aiheuttaa aineellisia vahinkoja. > Pidä sähkôtyôkalusta kunnolla kinni. Ruuvien kiristyk- sen ja avauksen yhteydessä voi syntyä hetkellisesti suuria reaktiovoimia. Akusta saattaa purkautua hôyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saat- taa syttyä palamaan tai räjähtää. Järjestä tehokas il. manvaihto ja Kéänny lääkärin puoleen, jos havaitset ärsy- tystä. Hôyry voi ärsyttää hengitysteitä. Àl& avaa akkua. Oikosulkuvaara.

Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- Kua, Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, réjähtämiseen tai ylikuumenemiseen. Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällà tavalla saat estettyä akun vaarallisen ylikuormituk- sen

Suojaa akkua kuumuudelta, esimerkiksi pit- Käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oi- Kosulkuvaara. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttéohjeet. Tur- vallisuus- ja Käyttôohjeiden noudattamatta jät: täminen voi johtaa sähkôiskuun, tulipaloon ja/ ‘tai vakavaan loukkaantumiseen. Huomioi käyttôohjeiden etuosan kuvat. Määräystenmukainen käyttô Sähkôtyôkalu on tarkoitettu ruuvaustôihin sekä poraamiseen puuhun, metallin tai muoviin Sähkôtyôkalua voi käyttää kulmavaïhtopäällà (GFA 12-W), reunavaihtopäällà (GFA 12-E), ruuvauskärktistukalla (GFA 12-X) tai poraistukalla (GFA 12-B). Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- Kôtyôkalun kuvaan. (1) Käyttôtarvikkeen pidin (2) Vääntômomentin asetusrengas (3) Vaihteenvalitsin (4) Akun lukituksen avauspainike (2x) (5) Akku (6) Suunnanvaihtokytkin (7) Käynnistyskytkin (8) _Akun lataustilan näyttô () Tyüvalo (10) Ruuvauskärki-istukka GFA 12-X° (11) Poraistukka GFA 12-B° (12) Reunavaihtopää GFA 12-E* (13) Kulmavaihtopää GFA 12-W° (14) Lukitusrengas (15) Kahva (eristetty kahvapinta) (16) Yleispidin” (17) Wyüpidike” (18) Kärjenpidin* (19) Värillinen pidike” A) Kuvassa näkyvä tai teksti vakiovarustukseen. Koko ta vikeohjelmastamme. lisätarvike ei kuulu jan voit katsoa tar- Tekniset tiedot JAkkuporakone GSR 12V-35 FC GFA 12-X GFA 1: Tuotenumero 3 601 JH3 0. = = = = Nimellisjännite V= 12 = E = E Tyhjäkäyntikierrosluku”” — 1.vaihde min? 0-460 = - - - — 2.vaihde mir 0-1750 _ _ _ - Suurin vääntômo- Nm 20 = - - - menti pehmeään ma- teriaaliin standardin 150 5393 mukaan” Suurin vääntômo- Nm 35 = - - - menti kovaan materi aaliin standardin 150 5393 mukaan” Reïän maks. 9 (1./2. vaihde) — Puu mm 32 = - - - — Terès mm 10 - _ _ - 1609 92h 47V](03.05.2019) Bosch Power Tools

Suomi |75 lAkkuporakone GSR12V-35FC GFA12X GFA12 A1 GFA12-W Ruuvin maks. 9 mm 8 E = = E Käyttôtarvikkeen pidin 6.35 (4) 6,35 (4°) 08-10 6,35 (4°) 6,35 (4°) Paino EPTA-Procedure kg O77-10° 01 02 03 03 01:2014 -ohjeiden mukaan Sallittu ympäristélämpôtila —_ladattaessa E 0..+35 = = = = — käytôssä * ja säily- ‘© -20..+50 - - - - tyksessä Suositellut akut GBA 12V... = = = = Suositellut latauslait- GAL 12... - - - - teet GAX 18... A) rilppuen käytetystä akusta B)_rajoitettu teho, kun lämpôtila on <0°C Melu-/tärinätiedot Melupäästoarvot on määritetty standardin EN 62841-2-1, EN 62841-2-2 mukaan. Sähkôtyôkalun tyypillinen A-painotettu dänenpainetaso on 74 dB(A). Epävarmuus K = 3 dB. Tyôskentelyn aikana melu taso saattaa ylttää ilmoitetut arvot. Käytä kuulosuojaimiat

GFA12-B GFA12-€ GFA12-W

Tärinän Kokonaisarvot à, (kolmen suunnan vektorisumma) ja epävarmuus K on mäâritetty standardin EN 62841-2-1, EN 62841-2-2 mukaan. Poraaminen metallin: a m/s = - 3,5 - - K m/s? - = 15 = - Ruuvaaminen: a m/s <25 <25 = <25 <2,5 K m/s 15 15 - 15 15 Näissä käyttôohjeissailmoitetut tärinà- ja melupäästôtiedot Asennus on mitattu standardissa mäâritetyn mittausmenetelmän mu- Kaan ja niitä voi käyttää sähkôtyôkalujen keskinäiseen vertai- lun Ne soveltuvat myôs täriné- ja melupäästôjen alustavaan arviointiin. IImoitetut tärinä- ja melupäästôt vastaavat sähkôtyôkalun pééasiallsia käyttôtapoja. Täriné- ja melupäästôt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkôtyükalua Käytetään toisiin tôihin, mulla käyttôtarvikkeilla tai rittämät- tümästi huollettuna, Tämä saattaa suurentaa Koko tyôsken- telyajan täriné-ja melupäästéjà huomattavasti. Tärinä- ja melupäästôjen tarkaksi arvioimiseksi on huomioi- tava myës ne ajat, jolloin lite on sammutettuna tai tyhjà- Käynnillà. Tämä voi véhentää huomattavasti koko tyôskente: Iyajan tärinë- ja melupäästôjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksitärinän aïheuttamilta haitolta (esimerkiksi sähkôtyô- Kalujen ja käyitôtarvikkeiden huolto, késien pitäminen lämpi minà ja tyôprosessien organisointi). > Irrota akku, ennen kuin alat tehdä sähkôtyôkaluun lit- tyviä tüitä (esim. huolto, käyttôtarvikkeen vaihto, ).Hrrota akku myôs sähkôtyôkalun kuljetuksen ja ilytyksen ajaksi. Käynnistyskytkimen tahaton painal lus aiheuttaa loukkaantumisvaaran. Akunirrottaminen (katso kuva A) > Käytä vain teknisissä tiedoissa ilmoitettuja latauslait- teita. Vain nämä latauslaitteet soveltuvat sähkôtyôkalus- sasi kéytettävälle litiumioniakulle. Huomautus: akku toimitetaan osittain ladattuna. Akun täy- den tehon varmistamiseksi akku tulee ladatalatauslaitteessa täyteen ennen ensikäyttôà. Litiumioniakun voi ladata koska tahansa Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu Electronic Cell Protection {ECP)" (elektronisella kennojen suojauksella) syväpurkautu- misen estämiseksi. Kun akku on lähes tyhjä, suojakytkin kat- kaisee sähkôtyôkalun toiminnan: käyttôtarvike pysähtyy. Bosch Power Tools 1609 92A 47] (03.05.2019)

76|Suomi > Àlä paina enää Käynnistyskytkintä sähkôtyôkalun toi- minnan automaattisen katkaisun jälkeen. Akku saattaa vahingoittua. Kun haluat irrottaa akun (5) sähkôtyôkalusta, paina molem- pia lukituksen avauspainikkeita (4) ja vedä akku alakautta Huomioï hävitysohjeet. Käyttôtarvikkeen vaihto Käyttôtarvikkeen asennus (katso kuva B) Tyônnä käyttôtarvike pitimen (1) pohjaan. Istukan asentaminen (katso kuva C) Poista käyttôtarvike. Tyônnä istukka pitimeen (1). Käännä lukitusrengasta (14), kunnes se lukittuu kuuluvasti. Käyttôtarvikkeen asentaminen istukkaan GFA 12-E, GFA 12-X (katso kuva D) Tyônnä käyttôtarvike pitimen (1) pohjaan. Pitimen mag neetti pitää käyttôtarviketta paikallaan. GFA 12-B (katso kuva E) Avaa poraistukkaa (11) kiertosuuntaan ©, kunnes voit asen- taa käyttôtarvikkeen. Asenna käyttôtarvike paikalleen. Kiristä kädellä poraistukan (11) holkki kunnolla kiinni kierto- suuntaan @. Tämän myôtä poraistukka lukittuu automaatti sesti. Istukan kääntäminen (katso kuva F) Vedä lukittua istukkaa noin 5 mm:n verran sähkôtyôkalusta poispäin. Käännä istukka haluamaasi asentoon ja péästà sità irti. Istukan irrottaminen (katso kuva G) Poista käyttôtarvike. Vapauta istukan lukitus suuntaan GP ja vedä istukka irti pit mestä (1). Pôlyn-/purunpoisto Tyôstettävistä materiaaleista syntyvä pôly (esimerkiksi Iyijy. pitoinen pinnoite, tietyt puulaadut, kivi ja metall) voi olla ter- veydelle vaarallista. Pôlyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellà oleville ihmisille aller- gisia reaktioita ja/tai hengitystiesairauksia. Tietyt pélylaadut (esimerkiksi tammi- tai pyôkkipäly) katso: taan syôpää aiheuttaviksi, varsinkin puunkäsittelyaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia ai- neita saavat käsitellä vain ammattilaiset. — Huolehdi tyôkohteen hyvästä tuuletuksesta. — Suosittelemme käyttämään suodatusluokan P2 hengitys- Suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. > Estä pülyn kertyminen tyôpisteeseen. Püly saattaa ollà herkästi syttyväa. Käyttô Käyttüünotto Akun asennus Huomautus: sähkôtyôkalulle soveltumattomien akkujen Käyttô voi aiheuttaa toimintahäirioità tai sähkôty6kalun vioit- tumisen Kytke suunnanvaihtokytkin (6) keskiasentoon, jotta saat es- tettyä tahattoman Käynnistymisen. Asenna ladattu akku (5) Kahvaan niin, että se napsahtaa tuntuvasti ja tasaisesti pai- Kalleen. Kiertosuunnan valinta (katso kuva H) Suunnanvaihtokytkimellà (6) voit vaihtaa sähkôtyôkalun pyôrintäsuuntaa. Ttä ei voi kuitenkaan tehdä, kun Käynnis- tyskytkintä (7) painetaan. Pyôrintä myôtäpäivään: kun haluat porata tai kinnittää ruu- veja, tyônnä suunnanvaïhtokytkin (6) vasempaan äâriasen- toon. Pyôrintä vastapäivään: kun haluat avata ja irrottaa ruuveja ja muttereita, tyônnä suunnanvaihtokytkin (6) oikeaan ääria- sentoon. Vääntômomentin asetus Vääntômomentin säätôrenkaalla (2) voit valita tarvittavan vääntômomentin 20-portaisesti, Mikäli asetettu arvo on oi- Kea, käyttôtarvike pysähtyy heti, kun ruuvi on ruuvattu koko- naan materiaalin sisään tai kun säâdetty vääntômomentti on saavutettu. Asennossa awrrasterikytkin on passivoitu, kun teet esimerkiksi poraustôità. Valitse ruuvien irrottamiseksi tarvittaessa suurempi asetu- sarvo tai säädä asento symbolin «xtkohdalle: Mekaaninen vaihteenvalinta > Käytä vaihdekytkintä (3) vain sähkôtyôkalun ollessa pysäytettynä. Vaihdekytkimen (3) avulla voit valita 2 erilaista kierroslukua- luetta. Vaihde 1: Matala kierroslukualue; ruuvaukseen tai suurten reikien po- raukseen. Vaihde Il: Korkea kierroslukualue; pienten reikien poraukseen. Käynnistys ja pysäytys Käynnistä sähkôtyôkalu käynnistyskytkimellà (7) ja pidä sitä painettuna. Valo syttyy, kun painat käynnistyskytkintä (7) (kewyesti tai pohjaan). Sen avulla voit valaista tyôskentelyalueen. Sähkôtyôkalu sammuu, kun vapautat käynnistyskytkimen Kierrosluvun säätô Voit säätää portaattomasti kierroslukua käynnissä olevan sähkôtyôkalun käynnistyskytkintä (7) painamalla Moottori käy matalalla kierrosluvulla, kun painat käynnistys- kytkintä (7) kevyesti. Kierrosluku kasvaa, kun painat paini- Ketta voimakkaammin. 1609 92h 47V](03.05.2019) Bosch Power Tools

Täysautomaattinen karalukitus (Auto-Lock) Porakoneen kara ja tämän myôtä myôs käyttôtarvikkeen kin- nitin on lukittu, kun käynnistyskytkintä (7) ei paineta. Tämä mahdollistaa ruuvauksen myés tyhjâllà akulla ja sähkô- tyékalun käytôn ruuvitalttana. Akun lataustilan näy Akn lataustilan näyttô (8) koostuu 3 vihreästä LED-valosta. Se näyttéä akun lataustilan muutaman sekunnin ajan käyn: nistyspainikkeen (7) painalluksen tai pohjaan painamisen Yhteydessä. Akun lataustilan näytôn (8) 3 LED-valoa ja tyôvalo vikkuvat nopeasti,jos akun lmpôtila ei ole sallitun käyttôlämpôtila- alueen -20...+50 °C puitteissa. LED-valo Kapasiteett 3 vihreää valoa palaa jatkuvasti 276% 2 vihreää valoa palaa jatkuvasti 51-75 % 1 ihreä valo palaa jatkuvasti 26-50 % 2 ihreä valo vilkkuu hitaasti 25% Lämpôtilasta riippuva ylikuormitussuoja Sähkôtyôkaluei voi likuormittua, kun sitä käytetään mää- räysten mukaisesti. Liallisen kuormituksen yhteydessä säh- kôtyükalu kytkeytyy pois toiminnasta, kunnes moottorin Käyttôlimpôtila on jälleen optimaalinen. Tästä käyttôtilasta lmoitetaan akun lataustilan näytôn (8) Kolmen LED-lampun juoksevalla valolla. LED-valot sammu: vat, kun sähkôtyôkalu on jälleen salitussa käyttôlimpôti- lassa. Tyôskentelyohjeita > Aseta sähkôtyôkalun ruuvauskärki ruuviin vain kun moottori on sammutettu. Pyôrivät käyttôtarvikkeet saat- tavat luiskahtaa ti ruuvista/mutterista. Jos tyôskentelet pitkäaikaisesti matalaa kierroslukua käyt- täen, sähkôtyôkalua kannattaa jäähdyttäà sen jälkeen n. 3 minuutin jan tyhjäkäynnillà ja maksimikierrosluvulla. Käytä vain virheettômiäà ja teräviä HSS-poranteriä (HSS=pi- kateräs), kun poraat metalliin. Bosch-tarvikevalikoiman te- rät takaavat erinomaisen laadun. Ennen kuin kinnität suuria ja pitkiä ruuveja kovaan materiaa- lin, siihen kannattaa porata halkaisijaltaan ruuvin kierreosan kokoinen reikä, jonka pituus on noin 2/3 ruuvin pituudesta. Vyäpidike (katso kuva 1) Wépidikkeen (17) avulla voit ripustaa sähkôtyükalun esim. wyühôn. Täléin molemmat kätesi ovat vapaina ja sähkôtyô- Kalu on jatkuvasti Käyttôvalmiina. Kärkipidike (katso kuva J) Magneettisessa kärkipidikkeessä (18) voit säilyttää ruuvaus- Kärkiä. Värillinen pidike (katso kuva K) Värlistä pidikettä (19) voi käyttää vain, kun tyékaluun ei ole asennettu vyôpidikettä (17) eikä kärkipidikettä (18). Suomi | 77 Hoito ja huolto Huolto ja puhdistus > Irrota akku, ennen kuin alat tehdä sähkôtyôkaluun lit- tyviä tüitä (esim. huolto, käyttôtarvikkeen vaihto, ine.). Irrota akku myës sähkôtyôkalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal lus aiheuttaa loukkaantumisvaaran. > Pidä sähkôtykalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen tyôskentelyn varmistamiseksi. Asiakaspalvelu ja Käyttôneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Rjäytyskuvat ja varaosatiedot ovat myôs verkko-osoitteessa: www.bosch-pt.com Bosch-käyttôneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. IImoita kaïkissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 À 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www. bosch-ptfi Kuljetus Toimitukseen kuuluvat itiumioniakut ovat vaarallisia aineita Koskevien lakimääräysten alaisia. Käyttäjà saa kuljettaa ak- kuja likenteessä ilman erikoistoimenpiteitä. Jos lhetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintalikkeen välityksell), tällôin on huo- mioitava pakkausta ja merkintää koskevat erikoisvaatimuk set. Lähetystä varten tuote täytyy pakata vaarallisten aineï den asiantuntijan neuvojen mukaan. Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipilà ja pakkaa akku niin, ettei se pâäse lik- kumaan pakkauksessa. Huomioi myôs mahdolliset tätä pi- demmälle menevät maakohtaiset määräykset. Hävitys

Koskee vain EU-maita: Eurooppalaisen direktivin 2012/19/EU mukaan käyttôkel- vottomat sähkôtyôkalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/pa- ristot täytyy kerätä erikseen ja toimittaa ympäristoystävälli- seen kierrätykseen. Sähkôtyôkalut, akut, lisätarvikkeet ja pakkauk- set tulee toimittaa ympäristôystävälliseen uu- siokäyttéôn À heitä sähkôtyükaluja tai akkuja/paristoja ta- lousjâtteisiin! Bosch Power Tools 1609 92A 47] (03.05.2019)
