ELITE 14 LUX - Exaustor de cozinha EICO - Manual de utilização gratuito

Marca	EICO
Modelo	ELITE 14 LUX
Tipo de produto	Coifa exaustora
Versão de utilização	Evacuação externa ou recirculação (filtro de carvão opcional)
Número de velocidades	3 (incluindo parada)
Iluminação	Lâmpadas halógenas tipo vela Ø35mm E14, 28W
Distância mínima de segurança (elétrica)	50 cm
Distância mínima de segurança (gás / mista)	65 cm
Filtro anti-gordura	Metálico, lavável mensalmente (mão ou máquina de lavar louça)
Filtro de carvão ativado (recirculação)	Substituição a cada 4 meses no máximo
Alimentação elétrica	Ver placa de identificação (tomada de parede ou disjuntor)
Material	Não especificado (provavelmente aço inoxidável)
Peso	Não especificado
Dimensões (C x L x A)	Não especificado
Manutenção	Limpeza regular com detergente neutro, sem álcool
Segurança	Desligar antes da manutenção; usar com cozimento supervisionado

Perguntas frequentes - ELITE 14 LUX EICO

Qual é a distância mínima entre a coifa e a placa de cozimento?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm. Se o manual do fogão indicar uma distância maior, esta prevalece.

Posso usar a coifa em versão recirculação?

Sim, desde que instale um filtro de carvão ativado (não fornecido). O ar é então desengordurado e desodorizado antes de ser expelido pela grade superior. O filtro deve ser substituído a cada 4 meses.

Como limpar o filtro anti-gordura?

O filtro metálico deve ser limpo uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar louça (ciclo suave). A lavagem na máquina pode descolorir, mas o desempenho permanece intacto.

Que tipo de lâmpada usar na coifa?

Use apenas lâmpadas halógenas tipo vela de Ø35mm, casquilho E14, 28W. Substitua a lâmpada defeituosa após desligar o aparelho e esperar que arrefeça.

Como ligar a coifa eletricamente?

Verifique se a tensão corresponde à da placa de identificação. Ligue a uma tomada de parede acessível após a instalação, ou através de um disjuntor normalizado para cortar totalmente a alimentação.

O que fazer se a iluminação não funcionar?

Antes de contactar o serviço de apoio, verifique se as lâmpadas estão corretamente inseridas no seu alojamento. Se estiverem bem colocadas, substitua-as por novas do mesmo tipo.

É obrigatório usar um duto de evacuação?

Na versão evacuação, um duto de evacuação (não fornecido) deve ser ligado ao flange da coifa. O diâmetro do duto deve ser idêntico ao do flange. Na versão recirculação, nenhum duto é necessário.

Com que frequência devo limpar a coifa?

Limpe o interior e exterior da coifa pelo menos uma vez por mês, com um pano húmido e detergente neutro. Nunca use álcool ou produtos abrasivos.

Posso flambar alimentos sob a coifa?

Não, é terminantemente proibido flambar alimentos sob a coifa, pois isso pode danificar os filtros e provocar um incêndio. Evite também chamas livres.

A coifa pode ser usada sem filtro anti-gordura?

Não, a coifa nunca deve funcionar sem a grelha e o filtro anti-gordura corretamente montados. Isso poderia danificar o motor e criar perigo.

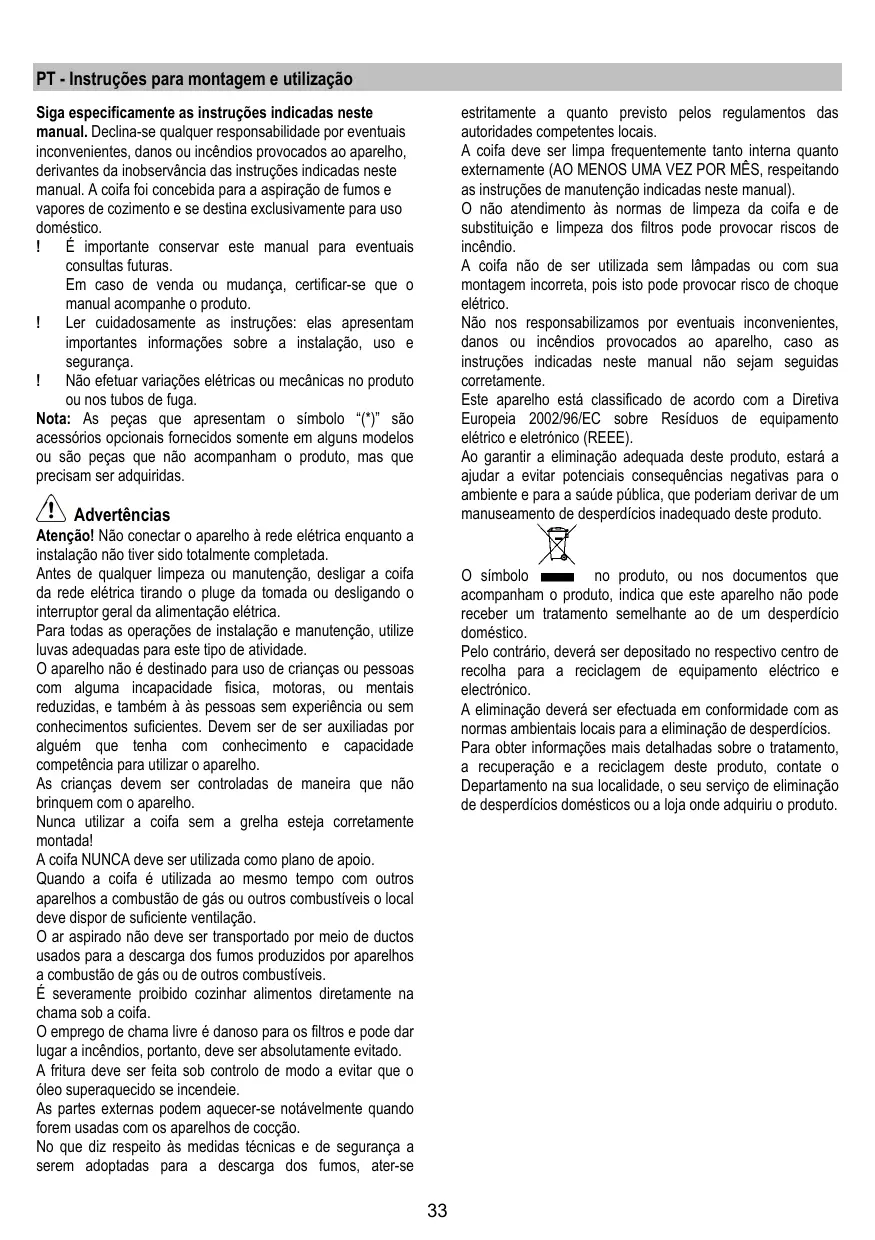

MANUAL DE UTILIZADOR ELITE 14 LUX EICO

PT Instruções para montagem e'utilisation

Sigaspecificamenteasinstruçõesindicadasneste manual.Declina-se qualquerresponsabilitadepor eventuais inconvenrientes,danos ou incéndiosprovocados aoaparelho, derivantes da inobservência das instruções indicadas neste manual.Acoifafoi concebida para aspiraçãodefumoes evapororesdecozimento e sedestinaexclusivamenteparauso dométrico.

! É importante conservar estemanual para eventuais consultas futuras. Em caso de vendau mudanca,certificar-se que o manual acompanhe o produits.
! Lercretuidadosamenteasinstruções:elasapresentamimportantesinformações sobrea instalacao,usosequarancac.
! Não efetuar variações electrolyicas ou mecanicas no produits ou nos tubos de fuga.

Note: As peças que aparecem o símbolo “(*)” são acessórios elesais fornecidos somente em algumas modelos ou são peças que não acompanham o produits, mas que precisam ser adquiridas.

Advertências

Atença! Não conectar o aparecido à redeétrica quando a instalação não tiver sido totalmente completeness.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalacao e manutencao, utilize luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, moturas, ou mentalis reduzidas, e también à as pessoas sem experiência ou sem conheçimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com conheçimento e capacidade competência para usar o aparelho.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilizes a coifa sem a grelha esteja corretamente montada!

A coifa NUNCA deve ser utilizes como plano de apoyo.

Quando a coifa é'utilizada ao mesmo tempo com outros apareiros a combustão de gás ou outros combustíveis o local deve dispar de suficiente ventilação.

O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de qás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.

O lavoro de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, delve ser absolutamente évitado.

A fritura delve ser feita sob controlo de modo a evitar que o oleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando foram usadas com os aparelhos de coccão.

No que diz respeito às medidas tínicas e de segurar a serem adoptadas para a descarga dos fumos, alter-se

estritamente a quanto previstoPelos regulamentos das autoridades competentes locais.

A coifa delve ser limpa frequentlymente tanto interna quando externamente (AO MENOS UMA Vez POR MÉS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incério.

A coifa não de ser realizada sem lampadas ou com sua montagem incorreta, poi isto pode provoc risco deCHOque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparecido, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está clasificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipoamento eleétrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacitar potenciais consequencias negativas para oambiente e para a salute Pública, que poderiam derivar de ummanuseamento de deserdimentos inadequado deste produits.

O symbolo no produits, ou nos documents que acompanham o produits, indica que este aparelho não pode receber um tratamento semelhante ao de um despercio domestico.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipoamento electrico e electrónico.

A eliminacao devar es efectuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperdicos domesticos ou a loja onde adquiriu o produits.

Uso

A coífa é fabricada para ser realizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10^ ) de modo a poder transporte o ar para fora mais fácilmente.

Se o exaustor for dotada de filtros de carvão ativo, este deveração ser tirados.

Conectar a coifa ao tubos e orificios de descarga de parede com diametro equivalente à saía de ar (flange de unión).

! Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possivel de curvas (ángulo máximo da curva: 90^ 90^
! Evitar alteracoes drásticas da��o do tubo (diétrto).
! Usar um tubo conductor com o interior mais liso possivel.
! O material do tubo conductor deve ser aprovado e estan em conformidade com a lei.

Aviso! Se o exaustor ja estiver equipado com um FILTER de carvão ativo, tera de ser退役军人.

Versão filtrante

Deve ser nutzen um FILTER de carvão ativo, disponível jusqu ao seu revendedor. O ar aspirado sera desengordurado e desodorazo antes de ser reintroduzido no ambiente atraves da grelha superior.

Aviso! Se o exaustor não estiver equipado com um FILTER de carvão, terá de ser encomendado e colocado.

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coífa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta指示ação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,mesmo deposita da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessivel,mesmo deposita da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegregate a desconexão completeness a rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

Atença! Antes de conectar novamente o circuito da coifa com a alimentação eletrica, verificar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao服务于 assistência Tecnica.

Montagem

Antes de起初 a instalacao:

• Verificar que o produit adquirido tenha dimensionalas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvão ativado (*) se fornecidos (ver también o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes a coifa na versão filtrante.
• Verificar que dentro da coifa não Hajía (por)."vos de transporte) materiais extras (por)."example envelopes com parafusos (), garantias () etc.), eventually tirar e conservar.
• Se posséν desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais fácilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protetiva sobre a bancada e o plano de cozinamento para protege-lo contra danos ou entelho. SeLECTIONAR uma superficie plana para montar a unidade. Cobrir tal superficie com uma cobertura de proteção e colocar em seu interior todas as partes da coífa e as ferramentas.
• Além disso, verificar que nas proximidades da区内 de instalação da coifa (em区域内 acesseislytem bem com a coifa montada) uma tomada elétrica se encontrar a disposicao e sera possivel conectar-se a um dispositivo de descarga fumos para o externo (somoente Versão aspirante).
• Executor todos osabalhos de alvenaria necessarios (por ex: instalacao de uma tomada elétrica e/ou tubo para a passagem do tubo de descarga).

Este tipo de coifa deve ser embutida em um pensil ou除外 suporte.

Funcionamento

O exaustor é dotado de um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. SeLECTIONA 2
d. SeLECTIONA 3

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconsehamos ligar a aspiração 5 minutos antes de iniciar a cozhar e dearethá-la em等功能amento por aproximamente 15 minutos après o关键时刻 do cozimento.

Manutenção

Atença! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da redeétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentaçãoétrica.

Limpeza

O exaustor deve ser limpo frequently, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutencao dos filtros antigorduras).

Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do过滤e pode provocar riscos de incência.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurarça citadas neste manual.

Filtro antigordura

Fig. 10-21

Capta as particulas de gordura derivantes do cozimento.

O Filto de gordura delve ser limpo uma vez por mês com detergentes não agressivos. O filto pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.
O filtró metalico para a gordura pode perde cor com as lavagens na máquina da louça, mas suas caracteristicas de filtração não se alteram. Para desmontar o filtró anti gordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 20

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A saturação doimento de carvão aktivado se verifica après um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza doimento de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 vezes. NÃO pode ser lavado ou regenerado.

Tire os filtros anti-gordura.

Aplitude um filtro a carvalo por lado e encaixe no exaustor.

Coloque novamente os filtros anti-gordura.

Substituição das lampadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretemente no seu devo lugar antes de chamar a assistência Tecnica.
