ELITE 14 LUX - Cappa aspirante EICO - Manuale utente e istruzioni gratuiti

Marchio	EICO
Modello	ELITE 14 LUX
Tipo di prodotto	Cappa aspirante
Versione d'uso	Evacuazione esterna o ricircolo (filtro a carbone opzionale)
Numero di velocità	3 (incluso arresto)
Illuminazione	Lampadine alogene a candela Ø35mm E14, 28W
Distanza minima di sicurezza (elettrica)	50 cm
Distanza minima di sicurezza (gas / misto)	65 cm
Filtro antigrasso	Metallico, lavabile mensilmente (a mano o in lavastoviglie)
Filtro a carbone attivo (ricircolo)	Sostituzione ogni 4 mesi al massimo
Alimentazione elettrica	Vedere targhetta (presa a muro o interruttore)
Materiale	Non specificato (probabilmente acciaio inox)
Peso	Non specificato
Dimensioni (L x P x H)	Non specificato
Manutenzione	Pulizia regolare con detergente neutro, senza alcol
Sicurezza	Scollegare prima della manutenzione; utilizzare con cottura sotto sorveglianza

Domande frequenti - ELITE 14 LUX EICO

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano cottura elettrico, la distanza minima è di 50 cm. Per un piano cottura a gas o misto, è di 65 cm. Se il manuale del piano cottura indica una distanza maggiore, prevale quella.

Posso usare la cappa in versione ricircolo?

Sì, a condizione di installare un filtro a carbone attivo (non fornito). L'aria viene così sgrassata e deodorata prima di essere espulsa dalla griglia superiore. Il filtro deve essere sostituito ogni 4 mesi.

Come pulire il filtro antigrasso?

Il filtro metallico deve essere pulito una volta al mese con un detergente non aggressivo, a mano o in lavastoviglie (ciclo delicato). Il lavaggio in lavastoviglie può scolorirlo, ma le prestazioni rimangono invariate.

Che tipo di lampadina usare per la cappa?

Utilizzare solo lampadine alogene a candela di Ø35mm, attacco E14, 28W. Sostituire la lampadina difettosa dopo aver scollegato l'apparecchio e aver atteso che si raffreddi.

Come collegare la cappa elettricamente?

Verificare che la tensione corrisponda a quella della targhetta. Collegare a una presa a muro accessibile dopo l'installazione, o tramite un interruttore normalizzato per interrompere completamente l'alimentazione.

Cosa fare se l'illuminazione non funziona?

Prima di contattare il servizio assistenza, verificare che le lampadine siano inserite correttamente nel loro alloggiamento. Se sono a posto, sostituirle con altre nuove dello stesso tipo.

È obbligatorio utilizzare un condotto di evacuazione?

In versione evacuazione, un condotto di evacuazione (non fornito) deve essere collegato alla flangia della cappa. Il diametro del condotto deve essere identico a quello della flangia. In versione ricircolo, non è necessario alcun condotto.

Con quale frequenza devo pulire la cappa?

Pulire l'interno e l'esterno della cappa almeno una volta al mese, con un panno umido e un detergente neutro. Non usare mai alcol o prodotti abrasivi.

Posso fiammeggiare cibi sotto la cappa?

No, è formalmente vietato fiammeggiare cibi sotto la cappa, poiché può danneggiare i filtri e provocare un incendio. Evitare anche fiamme libere.

La cappa può essere utilizzata senza filtro antigrasso?

No, la cappa non deve mai funzionare senza la griglia e il filtro antigrasso montati correttamente. Ciò potrebbe danneggiare il motore e creare pericolo.

MANUALE UTENTE ELITE 14 LUX EICO

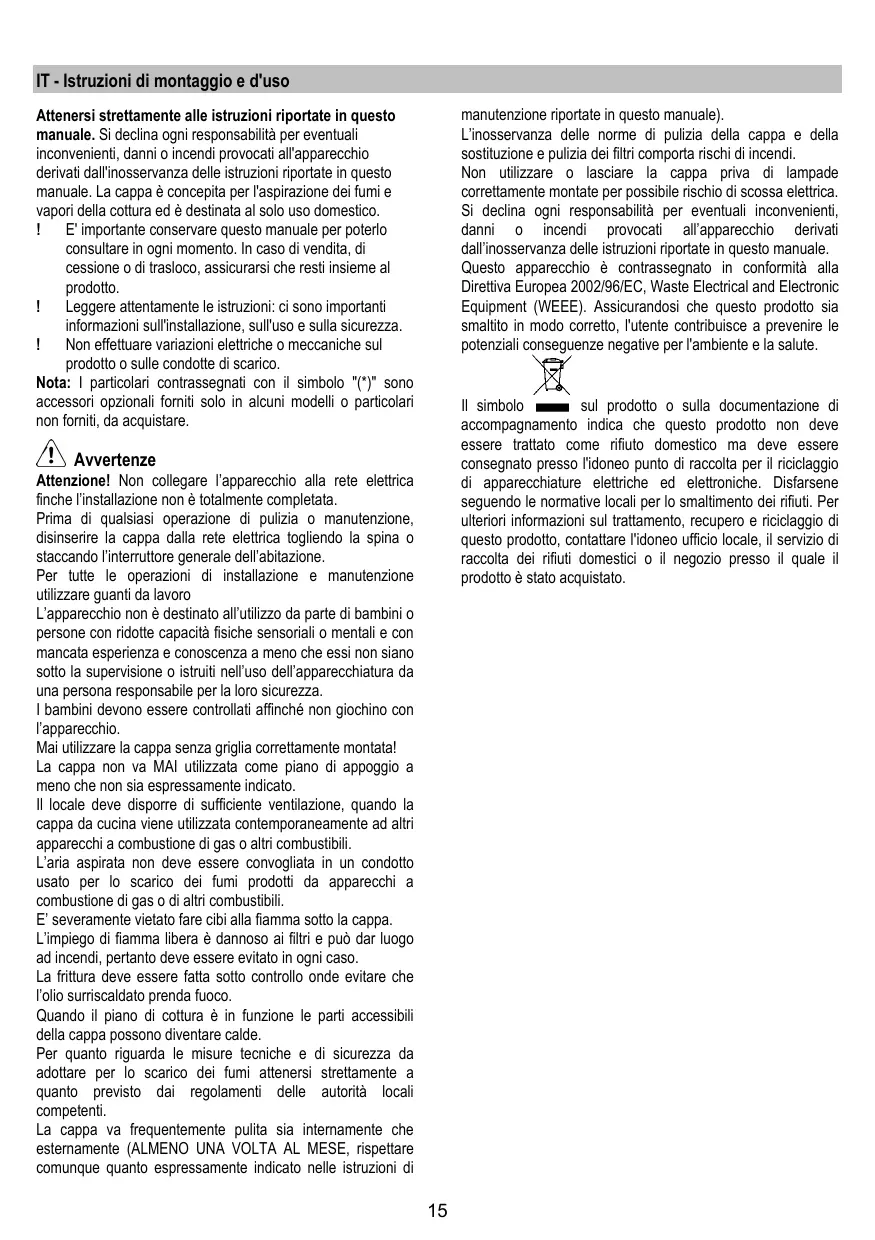

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare quello manuale per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Note: I particolari contrassegnati con il symbolo " (*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrottore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apprecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano fatto la supervisione o struitti nell'uso dell'apprecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fissate fatto controlo one evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa sono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunque quando espressamente indicate nelle struzioni di

manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ongi responsabilità per eventuali invenenti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. Questo apparecchio è contrassegnato in conformità alla Diretta Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sa smaltito in modo correto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di occupapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere segnato presso l'idoneo punto di raccolta per il riciclaggio di apparentecchiaure elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapore vengono evacuiato versuso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più fácilmente.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
Il materiale del condotto deve essere APPROVATO normativamente.

Attenzione! Se la cappa e' provvista di fatto al carbone,\ questo deve essere molto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Attenzione! Se la cappa non è provvista di filtering al carbone, quello deve essere ordinato e montato prima dell'uso.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza magiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo o installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dello installazione, applicare un interruptore bilopare a norma che assicurari la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installation.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Togliere il/ihetto/ali carbone attivo se fomiti (vedi anche paragrafo relative).Questo/iva/nno rimontato/iso se si vuoleutilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallye va molto e conservato.
• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione (parete o soffitto) della cappa in modo da averre una migliorie accessibilità. Altrimenti proteggere per quanto possible i mobili e tutte le parti interessate all'installazione. Scegliere una superficie piatta da coprir con una protezione dove poi appoggiare la cappa e i particulari a corredo.
• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sua possibile collegarsi ad un dispositivo di scarico fumì verso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installatione di una presa elettrica e/o foro per il passaggio del tubo di scarico).

Questo tipo di cappa deve essere incassata in un pensile o altri supporto.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. Interru tture luce ON/OFF.
b. Interruttore OFF/velocity 1
c. Selezione velocità 2
d. Selezione velocità 3

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni sugerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avventenze.

Filtro antigrasso

Fig. 10-21

Trattiene le particelle di grasso derivanti alla cottura.

Ilhetto antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 20

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso after un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerato

Togliere i filtri antigrassi.

Applicare unchio al carbone per lato ed agganciarlo alla cappa.

Rimettere i filtri antigrasso.

Sostituzione Lampade

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Estrarre il cassetto estraible.

Rimuovere la griglia.

Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene a candela 035mm E14 28W.

Rimontare la griglia.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
