Tipo di prodotto	Cappa aspirante
Marca	EICO
Modello	Iris 65 W Link
Larghezza (cm)	65
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza motore (W)	180 (stima)
Illuminazione	Luci LED (sostituzione da parte di un professionista)
Tipo di filtro	Filtro metallico lavabile + filtro a carbone attivo ricaricabile
Capacità carbone attivo	Circa 3 kg
Distanza minima dal piano di cottura	65 cm
Modalità di installazione	A parete (evacuazione o ricircolo)
Materiale	Acciaio inossidabile
Peso netto (kg)	15 (stima)
Livello sonoro (dB)	55 (stima)
Cavo di alimentazione	H05VV-F 3x0,75 mm²
Allarme filtro	LED giallo lampeggiante dopo 100 ore di funzionamento
Ripristino allarme	Premere 10 secondi (cappa spenta)
Manutenzione filtri metallici	Ogni 2-3 mesi (acqua calda e detergente non aggressivo)
Sostituzione carbone attivo	Circa ogni 3 anni (a seconda dell'uso)
Garanzia	Consultare il servizio post-vendita

Domande frequenti - Iris 65 W Link EICO

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima è di 65 cm. Non scendere al di sotto di questo valore salvo diversa indicazione del produttore.

Come pulire i filtri metallici?

I filtri metallici devono essere lavati ogni 2-3 mesi con acqua calda e un detergente liquido non aggressivo. Sganciare il filtro tirando verso il basso.

Come sostituire il filtro a carbone attivo?

Svuotare la cartuccia di carbone usato e riempirla con circa 3 kg di carbone attivo nuovo. Fare riferimento alle istruzioni sulla confezione del carbone nuovo.

Come ripristinare l'allarme del filtro?

Quando il LED giallo lampeggia (dopo 100 ore), spegnere la cappa e premere il pulsante di comando per 10 secondi.

Posso installare la cappa da solo?

No, l'installazione deve essere eseguita da personale autorizzato. Il produttore declina ogni responsabilità in caso di installazione non conforme.

Come ridurre la condensa sotto la cappa?

Accendere la cappa 10 minuti prima di iniziare a cucinare e lasciarla funzionare dopo la cottura. Pulire regolarmente i filtri e verificare la dimensione del condotto di evacuazione.

Cosa fare se il LED non funziona più?

La sostituzione dei LED deve essere affidata a un tecnico qualificato utilizzando ricambi originali.

La cappa può essere utilizzata in modalità ricircolo?

Sì, in modalità ricircolo è necessario utilizzare filtri a carbone attivo (forniti o opzionali). L'aria viene filtrata e reimmessa nella stanza.

Quale tipo di cavo di alimentazione è richiesto?

Il cavo deve essere di tipo H05VV-F con sezione minima di 3 x 0,75 mm². In caso di danni, farlo sostituire dal produttore o dal suo servizio assistenza.

Come pulire le superfici in acciaio inossidabile?

Utilizzare un panno morbido con acqua tiepida e un detergente neutro. Per l'acciaio inox, utilizzare prodotti specifici non abrasivi, seguendo la direzione della satinatura. Evitare prodotti clorurati.

MANUALE UTENTE Iris 65 W Link EICO

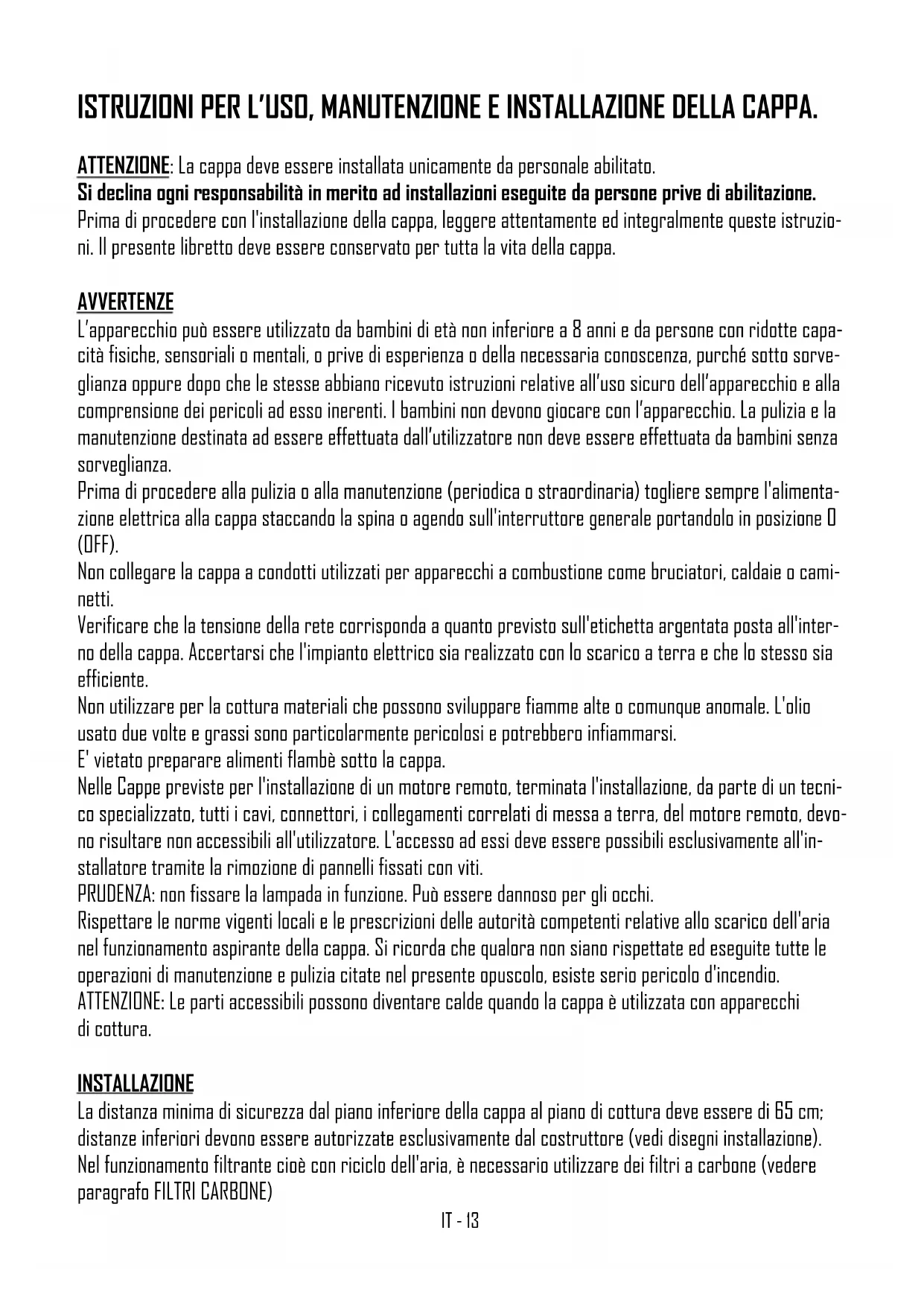

ISTRUZIONI PER L'USO, MANUTENZIONE E INSTALLAZIONE DELLA CAPPA.

ATTENZIONE: La cappa deve essere installata unicamente da personale abilitato.

Si declina ogni responsabilità in merito ad installazioni eseguite da persone prive di abilitazione.

Prima di procedere con l'installazione della cappa, leggere attentamente ed integralmente queste istruzioni. Il presente libretto deve essere conservato per tutta la vita della cappa.

AVVERTENZE

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimentazione elettrica alla cappa staccando la spina o agendo sull'interruttore generale portandolo in posizione D (OFF).

Non collegare la cappa a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o caminetti.

Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta all'interno della cappa. Accertarsi che l'impianto elettrico sia realizzato con lo scarico a terra e che lo stesso sia efficiente.

Non utilizzare per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi.

E' vietato preparare alimenti flambè sotto la cappa.

Nelle Cappe previste per l'installazione di un motore remoto, terminata l'installazione, da parte di un tecnico specializzato, tutti i cavi, connettori, i collegamenti correlati di messa a terra, del motore remoto, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibili esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.

PRUDENZA: non fissare la lampada in funzione. Può essere dannoso per gli occhi.

Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa. Si ricorda che qualora non siano rispettate ed eseguite tutte le operazioni di manutenzione e pulizia citate nel presente opuscolo, esiste serio pericolo d'incendio.

ATTENZIONE: Le parti accessibili possono diventare calde quando la cappa è utilizzata con apparecchi di cottura.

INSTALLAZIONE

La distanza minima di sicurezza dal piano inferiore della cappa al piano di cottura deve essere di 65 cm; distanze inferiori devono essere autorizzate esclusivamente dal costruttore (vedi disegni installazione). Nel funzionamento filtrante cioè con riciclo dell'aria, è necessario utilizzare dei filtri a carbone (vedere paragrafo FILTRI CARBONE)

ISTRUZIONI DI MONTAGGIO

Attenzione: Prima di procedere con l'installazione, accertarsi che le viti e i tasselli forniti in dotazione, siano idonei per il tipo di parete in cui deve essere fissata la cappa.

Per il montaggio della cappa utilizzare gli accessori in dotazione e seguire le fasi illustrate nel foglio allegato.

ALLACCIAMENTO ELETTRICO

L'allacciamento elettrico deve essere effettuato da personale specializzato, nel rispetto delle norme e leggi vigenti.

Verificare che la tensione della rete corrisponda a quella indicata sull'etichetta argentata posta all'interno della cappa. Accertarsi che l'impianto sia realizzato secondo le norme vigenti e con lo scarico a terra efficiente.

Porre particolare attenzione al cavo di alimentazione della cappa, verificando che non attraversi fori sprovvisti di passacavo. Nel caso di collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. La spina o l'interruttore onnipolare devono essere accessibili ad apparecchio installato. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito con un cavo speciale oppure un assieme disponibili presso il costruttore o il suo servizio assistenza tecnica. Il cavo da utilizzare deve essere di tipo H05VV-F con sezione minima 3 x 0,75mm².

Il costruttore declina ogni responsabilità nel caso non vengano rispettate le norme antinfortunistiche vigenti, necessarie al regolare funzionamento dell'impianto elettrico.

USO E MANUTENZIONE

Prima di effettuare qualsiasi intervento di pulizia e manutenzione, togliere l'alimentazione alla cap-pa portando l'interruttore generale in posizione O (OFF).

Sostituzione lampade

Faretto led: La sostituzione del faretto led deve essere fatta solo da tecnici qualificati utilizzando solo ricambi originali.

Pulizia dei filtri metallici

I filtri metallici in dotazione alla cappa vanno lavati ogni 2-3 mesi in funzione dell'intensità d'uso, con acqua calda e detersivo liquido non aggressivo. I filtri metallici vanno tolti utilizzando l'apposita maniglia sgan-ciando il filtro prima nella parte anteriore tirandolo verso il basso.

Dopo il lavaggio i filtri devono essere completamente asciugati e rimontati correttamente.

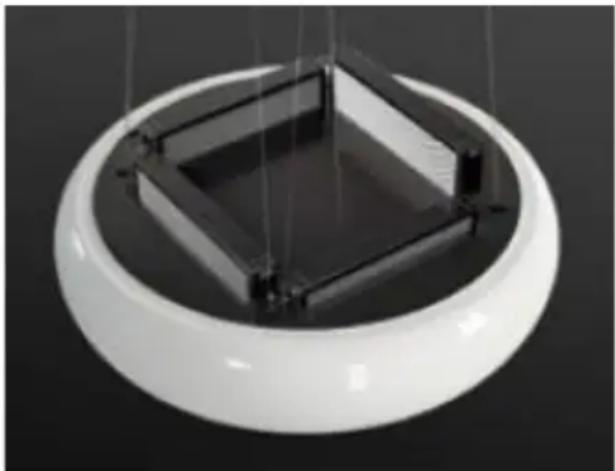

Unità di ricircolo con cartucce di carbone attivo.

L'unità di ricircolo è stata studiata per la depurazione ed eliminazione degli odori di cottura. L'unità è composta da cartucce di derivazione professionale che contengono circa 3 kg di carbone attivo. Questa grande quantità di carbone comporta un alto grado di efficienza di abbattimento degli odori ed una lunga durata che in funzione all'u-so arriva fino a tre anni. L'unità di ricircolo necessita di manutenzione quando non elimina più gli odori di cottura in modo soddisfacente. Il carbone contenuto nelle cartucce deve essere periodicamente sostituito con nuovo carbone

attivo. Svuotare completamente la cartuccia e riempirla nuovamente con una pari quantità di nuovo carbone attivo. Il carbone è reperibile presso i Ns. centri assistenza. Per lo smaltimento del carbone esausto fare riferimento alle indicazioni contenute sul sacchetto contenente il nuovo carbone.

Pulizia della cappa

La pulizia periodica delle superfici evita di dover successivamente rimuovere con difficoltà depositi di sporco incrostato. Se la cappa è verniciata o ramata, usare un panno morbido con acqua tiepida e detersivo neutro. E' vietato versare liquidi direttamente sulla cappa e l'uso di prodotti granulosi e/o abrasivi. Se la cappa è in acciaio inox, usare prodotti e panni specifici per acciaio inox satinato (non abrasivi e/o corrosivi e privi di cloro), avendo cura di seguire col panno il verso della satinatura. Non usare prodotti aggressivi, solventi chimici o derivati da distillati di petrolio che potrebbero lasciare residui oleosi suscettibili d'ossidazione e polimerizzazione.

Condensazione nella cappa

I piani ad induzione o vetroceramica riscaldano i cibi molto velocemente generando il vapore della cottura prima che la superficie in vetro o in acciaio della cappa si sia riscaldata. Questo determina condensazione sulla cappa con susseguente sgocciolamento. Un'altra causa di condensazione potrebbe essere che il tubo di uscita dei fumi non sia della misura da noi consigliata (vedi paragrafo INSTALLAZIONE). Il vapore che rimane dentro alla cappa durante il raffreddamento si condensa producendo gocciolamento. Si consiglia di accendere la cappa dieci minuti prima di iniziare a cucinare e una volta finito, lasciarla accesa affinché tutti i fumi accumulati nel condotto possano fuoriuscire.

Inoltre è molto importante provvedere regolarmente alla pulizia dei filtri e, nel caso di deterioramento, sostituirli (vedi PULIZIA DEI FILTRI METALLICI).

La ditta costruttrice non risponde di danni estetici causati da inosservanza delle indicazioni sopraelencate.

ALLARME FILTRI: led giallo lampeggianti (100h utilizzo)

RESET: PUSH 10 SEC. (a cappa spenta)
