Iris 65 W Link - Keittiön liesituuletin EICO - Ilmainen käyttöohje ja opas

Tuotetyyppi	liesituuletin
Merkki	EICO
Malli	Iris 65 W Link
Leveys (cm)	65
Sähkönsyöttö	220-240 V ~ 50 Hz
Moottorin teho (W)	180 (arvio)
Valaistus	LED-spotit (ammattilaisen vaihdettava)
Suodatintyyppi	Pestävä metallisuodatin + uudelleen täytettävä aktiivihiilisuodatin
Aktiivihiilen määrä	Noin 3 kg
Vähimmäisetäisyys keittotasosta	65 cm
Asennustapa	Seinäasennus (poisto tai kierto)
Materiaali	Ruostumaton teräs
Nettopaino (kg)	15 (arvio)
Melutaso (dB)	55 (arvio)
Virtajohto	H05VV-F 3x0,75 mm²
Suodatinhälytys	Keltainen LED vilkkuu 100 käyttötunnin jälkeen
Hälytyksen nollaus	Paina 10 sekuntia (liesituuletin sammutettuna)
Metallisuodattimien huolto	Joka 2-3 kuukautta (kuuma vesi ja hellävarainen pesuaine)
Aktiivihiilen vaihto	Noin 3 vuoden välein (käytöstä riippuen)
Takuu	Ota yhteyttä huoltopalveluun

Usein kysytyt kysymykset - Iris 65 W Link EICO

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisetäisyys on 65 cm. Älä alita tätä arvoa, ellei valmistaja toisin ilmoita.

Kuinka metallisuodattimet puhdistetaan?

Metallisuodattimet on pestävä 2-3 kuukauden välein kuumalla vedellä ja miedolla nestemäisellä pesuaineella. Irrota suodatin vetämällä alaspäin.

Kuinka aktiivihiilisuodatin vaihdetaan?

Tyhjennä käytetty hiilipatruuna ja täytä se noin 3 kg:lla uutta aktiivihiiltä. Katso uuden hiilen pakkauksen ohjeita.

Kuinka suodatinhälytys nollataan?

Kun keltainen LED vilkkuu (100 tunnin jälkeen), sammuta liesituuletin ja paina ohjauspainiketta 10 sekunnin ajan.

Voinko asentaa liesituulettimen itse?

Ei, asennuksen saa suorittaa vain valtuutettu henkilöstö. Valmistaja ei vastaa virheellisestä asennuksesta.

Kuinka vähentää kondenssiveden muodostumista liesituulettimen alla?

Kytke liesituuletin päälle 10 minuuttia ennen ruoanlaittoa ja anna sen käydä ruoanlaiton jälkeen. Puhdista suodattimet säännöllisesti ja tarkista poistokanavan koko.

Mitä tehdä, jos LED-spotti ei toimi?

LED-spottien vaihdon saa suorittaa pätevä teknikko käyttäen alkuperäisiä varaosia.

Voiko liesituuletinta käyttää kiertoilmatilassa?

Kyllä, kiertoilmatilassa on käytettävä aktiivihiilisuodattimia (mukana tai valinnaisesti). Ilma suodatetaan ja palautetaan huoneeseen.

Millaista virtajohtoa tarvitaan?

Johdon on oltava tyyppiä H05VV-F, jonka poikkipinta-ala on vähintään 3 x 0,75 mm². Vaurioitunut johto on vaihtaa valmistajan tai sen huoltopalvelun toimesta.

Kuinka ruostumattomat teräspinnat puhdistetaan?

Käytä pehmeää liinaa haalealla vedellä ja neutraalilla pesuaineella. Ruostumattomalle teräkselle käytä erikoistuotteita, jotka eivät ole hankaavia, ja noudata harjauksen suuntaa. Vältä klooripitoisia tuotteita.

KÄYTTÖOHJE Iris 65 W Link EICO

FI 14 maaliskuuta 2014 annetun lakiasetuksen N:o 49 asetuksen 26 mukainen "Sähkö- ja elektroniikkalaiteromusta (WEEE) annetun direktiivin 2012/19/EU täytäntöönpano" Laitteessa tai sen pakkauksessa oleva yliviiivatun roskakorin symboli osoittaa, että tuote on käyttöikänsä lopuksi eroteltava muista jätteistä. Käyttäjän on näin ollen toimitettava laite käytön päätyttyä asianmukaiseen sähkö- ja elektroniikkalaiteromua kierrättävään paikalliseen laitokseen. Vaihtoehtoisesti hävitettävä laite voidaan toimittaa itsenäisesti jälleenmyyyjälle, uutta vastaavaa laitetta hankittaessa. Alle 25 cm kokoiset elektroniset laitteet on myös mahdollista toimittaa elektronisten tuotteiden jälleenmyyyjille, joiden myyn tipinta-ala on vähintään 400 m2, ilmaiseksi, ilman ostopakkoa.. Asianmukainen erotteleva jätteiden käsittely kierrätykseen vietävän laitteen käsittelyä varten, ympäristöstävällinen käsittely ja hävittäminen auttavat vähentämään mahdollisia ympäristölle ja terveydelle aiheutuvia negatiivisia vaikutuksia ja auttavat laitteesta koostuvien osien uudelleenkäytössä ja/tai kierrätyksessä.

HUOMIO: Liesituulettimen saavat asentaa ainoastaan ammattihenkilöt.

Valmistaja ei vastaa vahingoista, jotka johtuvat ammattitaidottoman henkilön suorittamasta asennuksesta.

Lue tämä opas huolellisesti ja kokonaan ennen liesituulettimen asennusta.

Opas on säilytettävä liesituulettimen koko käyttöiän ajan.

VAROITUKSIA

Yli 8-vuotiaat lapset sekä fyysisesti, aisteiltaan tai henkisesti rajoitteiset tai kokemattomat ja taitamattomat henkilöt voivat käyttää tätä laitetta, jos heidän turvallisuudestaan vastaava henkilö valvoo tai opastaa heitä laitteen käytössä ja osoittaa mahdolliset vaaratilanteet. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa.

Katkaise liesituulettimeen menevä sähkövirta aina ennen puhdistuksen tai huollon (määräaikaisen tai ennakoimattoman) suorittamista irrottamalla pistoke pistorasiasta tai asettamalla pääkatkaisin asentoon D (OFF). Älä kytke liesituuletinta hormeihin, joita käytetään myös palavia aineita käyttäville laitteille, kuten polttimille, boilereille tai takoille.

Varmista, että verkkojännite vastaa liesituulettimen sisäpuolelle sijoitetussa hopeanvärisessä arvokyltissä annettua arvoa. Varmista, että sähkölaitteisto on maadoitettu ja että se toimii moitteettomasti.

Älä käytä laitetta sellaisten elintarvikkeiden valmistamisen yhteydessä, joista voi nousta korkeita liekkejä. Useamman kerran käytetyt öljyt tai rasvat ovat erityisen vaarallisia ja voivat syttyä tuleen.

Liekitettävien ruokien valmistus liesituulettimen alla on kielletty.

Etäismoottorilla varustettujen liesituulettimien yhteydessä ammattitaitoisen teknikon on asennuksen päätyttyä varmistettava, ettei käyttäjä pääse käsiksi etäismoottorin kaapeleihin, liittimiin tai maadoituskaapeleihin. Niitä saa käsitellä ainoastaan asentaja poistamalla ruuveilla kiinnitetyt paneelit.

VARO: Älä katso sytytettyä lamppua. Se saattaa olla vaarallista silmille.

Noudata voimassa olevia viranomaisten määrittelemiä paikallisia lakeja ja säännöksiä, jotka koskevat liesituulettimen imutoiminnon ilman poistoa. Muista, että laitteen käyttöön liittyy tulipalon vaara, mikäli tässä oppaassa annettuja puhdistukseen ja huoltoon liittyviä ohjeita laiminlyödään.

HUOMIO: Liesituulettimen osat voivat kuumua erittäin paljon silloin, kun sitä käytetään ruoan valmistukseen yhteydessä.

ASENNUS

Liesituulettimen alatason ja keittotason välisen turvallisen minimietäisyyden tulee olla 65 cm. Valmistajan on valtuutettava liesituulettimen käyttö erikseen, mikäli etäisyys on tätä pienempi (katso asennuspiirroksia).

Suodattavan toiminnon yhteydessä (eli ilman kierrätys) liesituulettimessa on käytettävä hiilisuodattimia (katso kappaletta HIILISUODATTIMET).

ASENNUSOHJEET

Huomio: Varmista ennen asennuksen aloittamista, että mukana toimitetut ruuvit ja paisuntatulpat soveltuvat käytettäviksi seinään, johon liesituuletin aiotaan kiinnittää.

Käytä liesituulettimen asennuksen yhteydessä mukana toimitettuja lisävarusteita ja seuraa liitteenä toimitetussa lehtisessä olevissa piirroksissa annettuja ohjeita.

SÄHKÖKYTKENTÄ

Sähkökytkennän saavat suorittaa ainoastaan ammattihenkilöt voimassa olevien säännösten ja lakien mukaisesti.

Varmista, että verkkojännite vastaa liesituulettimen sisäpuolelle sijoitetussa hopeanvärisessä arvokyltissä annettua arvoa. Varmista, että sähkölaitteisto on valmistettu voimassa olevien säännösten mukaisesti ja että sen maadoitus toimii moitteettomasti.

Ole erityisen huolellinen liesituulettimen virtakaapelin yhteydessä ja varmista, että se kulkee vain läpivientisuojuksella varustettujen reikien lävitse. Mikäli laite kytketään suoraan verkkoon, asenna järjestelmään laite joka kytkee verkkovirran tarvittaessa pois päältä ja jonka kontaktien aukaisuetäisyys mahdollistaa täydellisen verkkovirran katkaisun mahdollisen ylijänniteluokan lll yhteydessä asennuksia koskevien säännösten mukaisesti. Pistokkeeseen tai moninapaiseen kytkimeen on päästävä käsiksi laitteen asentamisen jälkeenkin. Mikäli virtakaapeli on vahingoittunut, se on vaihdettava erityiskaapeliin tai valmistajalta tai sen tekniseltä edustajalta saatavaan yksikköön.

Käytettävän kaapelin on oltava tyypiltään H05VV-F, jonka läpimitta on vähintään 3 x 0,75mm².

Valmistaja ei vastaa mistään mahdollisesta vahingosta voimassa olevien työtapaturmia koskevien säännösten laiminlyöntien yhteydessä, sillä ne varmistavat sähkölaitteiston moitteettoman toiminnan.

KÄYTTÖ JA HUOLTO

Katkaise liesituulettimeen menevä sähkövirta aina ennen puhdistuksen tai huollon suorittamista asettamalla pääkatkaisin asentoon D (OFF).

Lamppujen vaihto

Led-valo: Led-valon saavat vaihtaa vain ammattitaitoiset henkilöt. Vaihdon yhteydessä on käytettävä alkuperäisiä varaosia.

Metallisuodattimien puhdistus

Liesituulettimen mukana toimitettavat metallisuodattimet on pestävä joka 2-3 kuukauden välein käyttötiheydestä riippuen. Käytä pesuun kuumaa vettä ja hankaamatonta pesuainetta. Poista metallisuodattimet tarkoitukseen olevaa kahvaa käyttämällä ja irrota suodatin ensin etuosastaan vetämällä sitä alaspäin.

Kuivaa suodattimet huolellisesti pesun jälkeen ja asenna ne oikein takaisin paikoilleen.

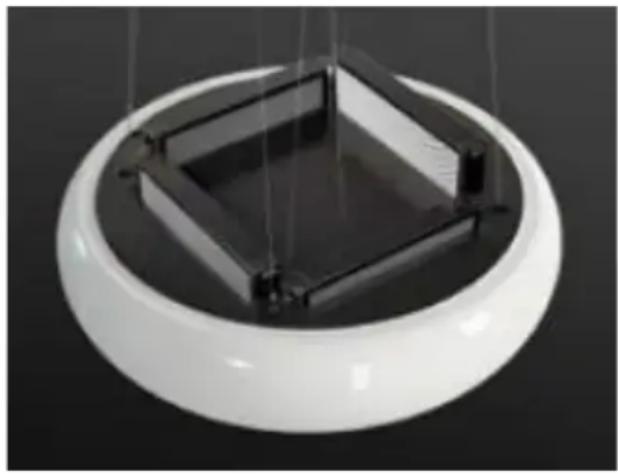

Ilmankierrätysyksikkö aktiivihilipatruunoilla

Ilmankierrätysyksikkö on kehitetty puhdistamaan ja poistamaan ruoanlaitossa syntyviä käryjä. Yksikössä on ammattimaiset patruunat, jotka sisältävät noin 3 kg aktiivihiiitä. Näin suuri hiilimäärä takaa erittäin tehokkaan käryjen poiston ja pitkän keston, joka käyttötavasta riippuen saattaa olla jopa kolme vuotta. Ilmankierrätysyksikkö tarvitsee huoltoa, kun se ei enää poista ruoanlaitossa syntyviä käryjä tyydyttävästi. Patruunoiden sisältämä aktiivihiiili tulee vaihtaa määrääjoin. Tyhjennä patruuna

kokonaan ja täytä se samalla määrällä uutta aktiivihiiltä. Hiiltä on saatavilla huoltokeskuksissamme. Loppukäsittele käytetty hiili uuden hiilipakkauksen ohjeiden mukaisesti.

Liesituulettimen puhdistus

Liesituulettimen pintojen säännöllinen puhdistus ehkäisee lian kovettumisen pintaan, jonka poistaminen voi olla vaikeaa. Mikäli liesituuletin on maalattu tai pinnoitettu kuparilla, käytä puhdistukseen pehmeää pyyhettä, haaleaa vettä ja neutraalia pesuainetta.

Nesteiden kaataminen suoraan liesituulettimen päälle tai rakeisten ja/tai hankaavien tuotteiden käyttö on kielletty. Mikäli liesituuletin on valmistettu ruostumattomasta teräksestä, käytä satiinipinnoitetulle ruostumattomalle teräkselle tarkoitettuja erityisiä tuotteita ja pyyhkeitä (hankaamattomia ja/tai syövyttämättömiä, jotka eivät sisällä klooria) ja pyyhi pintaa pyyhkeellä satiinipinnoitteen suuntaan. Älä käytä hankaavia tuotteita, kemiallisia liuottimia tai tislatusta öljystä saatuja tuotteita, jotka saattaisivat jättää öljyisiä jäämiä, jotka voivat aiheuttaa hapettumista tai polymeroitumista.

Kosteuden tiivistyminen liesituulettimen pintaan

Induktio tai lasikeraamiset keittotasot lämmittävät elintarvikkeet erittäin nopeasti, jolloin niiden valmistuksen yhteydessä alkaa syntymään höyryä jo ennen kuin liesituulettimen lasi- tai teräspinta on lämmennyt. Tämän vuoksi liesituulettimen pintaan kerääntynyt kosteus, joka alkaa valumaan pisaroina pintaa pitkin. Toinen kosteuden muodostumisen syy voi olla, ettei savun poistoputken mitoitus vastaa suosittelemiamme mittoja (katso kappaletta ASENNUS). Jäähtymisen aikana liesituulettimen sisälle jäävä höyry tiivistyy, joka aiheuttaa pisaroiden muodostumisen. Suosittelemme, että kytket liesituulettimen päälle kymmenen minuuttia ennen ruoan valmistuksen aloittamista ja että jätät liesituulettimen päälle ruoan valmistuksen jälkeen, kunnes kaikki hormiin kerääntynyt savu on poistunut.

Tämän lisäksi on erittäin tärkeää, että puhdistat suodattimet säännöllisin väliajoin tai vaihdat ne tarvittaessa uusiin (katso METALLISUODATTIMIEN PUHDISTUS).

Valmistaja ei vastaa mistään esteettisistä vahingoista, jotka johtuvat edellä annettujen ohjeiden laiminlyömisestä.

INSTRUKSJONER FOR BRUK, VEDLIKEHOLD OG INSTALLASJON AV AVTREKKSVIFTEN.

SUODATTIMIEN HÄLYTYS: keltainen vilkkuva merkkivalo (100 käyttötuntia)

RESET: TYÖNTÄÄ 10 SEC. (Liesituuletin sammutettu)

FILTER ALARMER: blinkende gul LED (100 timers bruk)

NULLSTILLE: TRYKK 10 SEC. (Avskrudd vifte)
