Producttype	Afzuigkap
Merk	EICO
Model	Iris 65 W Link
Breedte (cm)	65
Voeding	220-240 V ~ 50 Hz
Motorvermogen (W)	180 (schatting)
Verlichting	LED-spots (vervanging door vakman)
Filtertype	Wasbaar metalen filter + navulbaar actieve koolfilter
Capaciteit actieve kool	Ongeveer 3 kg
Minimale afstand tot kookoppervlak	65 cm
Installatiemodus	Muurbevestiging (afvoer of recirculatie)
Materiaal	Roestvrij staal
Netto gewicht (kg)	15 (schatting)
Geluidsniveau (dB)	55 (schatting)
Voedingskabel	H05VV-F 3x0,75 mm²
Filteralarm	Knipperende gele LED na 100 uur gebruik
Alarm resetten	10 seconden indrukken (afzuigkap uit)
Onderhoud metalen filters	Elke 2-3 maanden (warm water en niet-agressief schoonmaakmiddel)
Vervanging actieve kool	Ongeveer elke 3 jaar (afhankelijk van gebruik)
Garantie	Raadpleeg de klantenservice

Veelgestelde vragen - Iris 65 W Link EICO

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm. Ga niet onder deze waarde, tenzij anders aangegeven door de fabrikant.

Hoe maak ik de metalen filters schoon?

De metalen filters moeten elke 2-3 maanden worden gewassen met heet water en een niet-agressief vloeibaar schoonmaakmiddel. Maak het filter los door naar beneden te trekken.

Hoe vervang ik het actieve koolfilter?

Leeg de oude koolstofpatroon en vul deze met ongeveer 3 kg nieuwe actieve kool. Raadpleeg de instructies op de verpakking van de nieuwe kool.

Hoe reset ik het filteralarm?

Wanneer de gele LED knippert (na 100 uur), zet de afzuigkap uit en druk gedurende 10 seconden op de bedieningsknop.

Kan ik de afzuigkap zelf installeren?

Nee, de installatie moet worden uitgevoerd door een bevoegd persoon. De fabrikant wijst elke verantwoordelijkheid af bij niet-conforme installatie.

Hoe kan ik condensatie onder de afzuigkap verminderen?

Zet de afzuigkap 10 minuten voordat u begint met koken aan en laat hem na het koken nog even aan. Maak de filters regelmatig schoon en controleer de grootte van de afvoerleiding.

Wat moet ik doen als de LED-spot niet meer werkt?

Het vervangen van de LED-spots moet worden overgelaten aan een gekwalificeerde technicus die originele reserveonderdelen gebruikt.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, in recirculatiemodus is het noodzakelijk om actieve koolfilters te gebruiken (meegeleverd of optioneel). De lucht wordt gefilterd en terug de kamer in geblazen.

Welk type voedingskabel is vereist?

De kabel moet van het type H05VV-F zijn met een minimale doorsnede van 3 x 0,75 mm². Als de kabel beschadigd is, laat deze dan vervangen door de fabrikant of de klantenservice.

Hoe maak ik roestvrijstalen oppervlakken schoon?

Gebruik een zachte doek met warm water en een neutraal schoonmaakmiddel. Voor roestvrij staal gebruikt u specifieke, niet-schurende producten en volgt u de richting van de satijnstructuur. Vermijd producten met chloor.

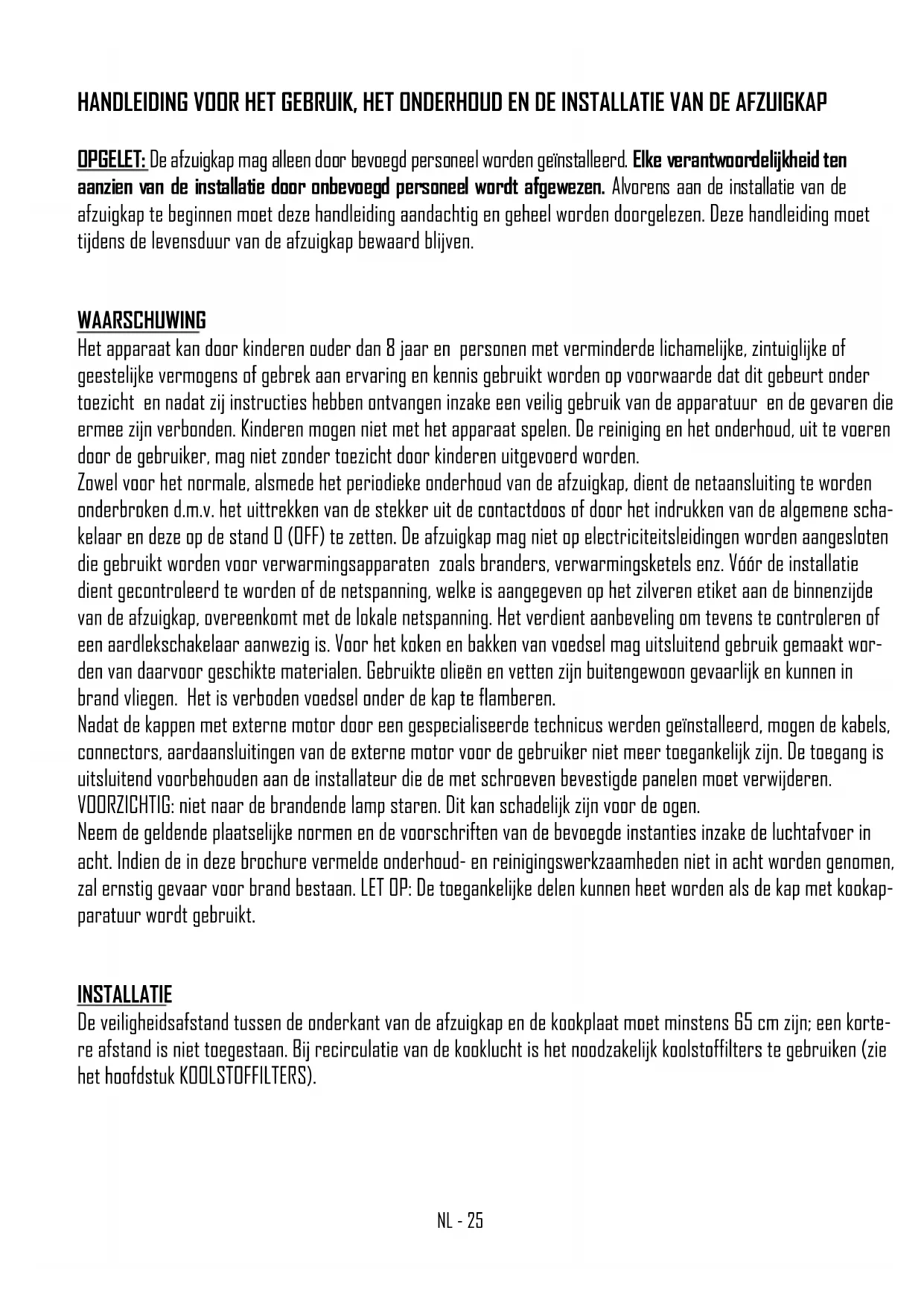

GEBRUIKSAANWIJZING Iris 65 W Link EICO

OPGELET: De afzuigkap mag alleen door bevoegd personeel worden geïnstalleerd. Elke verantwoordelijkheid ten aanzien van de installatie door onbevoegd personeel wordt afgewezen. Alvorens aan de installatie van de afzuigkap te beginnen moet deze handleiding aandachtig en geheel worden doorgelezen. Deze handleiding moet tijdens de levensduur van de afzuigkap bewaard blijven.

WAARSCHUWING

Het apparaat kan door kinderen ouder dan 8 jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis gebruikt worden op voorwaarde dat dit gebeurt onder toezicht en nadat zij instructies hebben ontvangen inzake een veilig gebruik van de apparatuur en de gevaren die ermee zijn verbonden. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud, uit te voeren door de gebruiker, mag niet zonder toezicht door kinderen uitgevoerd worden.

Zowel voor het normale, alsmede het periodieke onderhoud van de afzuigkap, dient de netaansluiting te worden onderbroken d.m.v. het uittrekken van de stekker uit de contactdoos of door het indrukken van de algemene schakelaar en deze op de stand O (OFF) te zetten. De afzuigkap mag niet op electriciteitsleidingen worden aangesloten die gebruikt worden voor verwarmingsapparaten zoals branders, verwarmingsketels enz. Vóór de installatie dient gecontroleerd te worden of de netspanning, welke is aangegeven op het zilveren etiket aan de binnenzijde van de afzuigkap, overeenkomt met de lokale netspanning. Het verdient aanbeveling om tevens te controleren of een aardlekschakelaar aanwezig is. Voor het koken en bakken van voedsel mag uitsluitend gebruik gemaakt worden van daarvoor geschikte materialen. Gebruikte olieën en vetten zijn buitengewoon gevaarlijk en kunnen in brand vliegen. Het is verboden voedsel onder de kap te flamberen.

Nadat de kappen met externe motor door een gespecialiseerde technicus werden geïnstalleerd, mogen de kabels, connectors, aardaansluitingen van de externe motor voor de gebruiker niet meer toegankelijk zijn. De toegang is uitsluitend voorbehouden aan de installateur die de met schroeven bevestigde panelen moet verwijderen. VOORZICHTIG: niet naar de brandende lamp staren. Dit kan schadelijk zijn voor de ogen.

Neem de geldende plaatselijke normen en de voorschriften van de bevoegde instanties inzake de luchtafvoer in acht. Indien de in deze brochure vermelde onderhoud- en reinigingswerkzaamheden niet in acht worden genomen, zal ernstig gevaar voor brand bestaan. LET OP: De toegankelijke delen kunnen heet worden als de kap met kookapparatuur wordt gebruikt.

INSTALLATIE

De veiligheidsafstand tussen de onderkant van de afzuigkap en de kookplaat moet minstens 65 cm zijn; een korte-re afstand is niet toegestaan. Bij recirculatie van de kooklucht is het noodzakelijk koolstofffilters te gebruiken (zie het hoofdstuk KOOLSTOFFILTERS).

INSTRUKTIES VOOR DE MONTAGE

Let op: Voordat u verder gaat met de installatie, zorg ervoor dat de schroeven en de ankers reeds geleverde, geschikt zijn voor het type muur de kap moet worden vastgesteld aan.

Voor de montage van de afzuigkap dienen de bijgeleverde accessoires gebruikt te worden en volgens de stappen, zoals geillustreerd in het bijgevoegde blad.

De elektrische aansluiting moet worden uitgevoerd door gespecialiseerd personeel met inachtneming van de van kracht zijnde normen en wetten. Controleer altijd of de netspanning gelijk is aan die welke is aangegeven op het zilveren etiket aan de binnenkant van de kap. Controleren of de installatie volgens de geldende normen geaard en geïnstalleerd is. Bijzondere aandacht moet geschonken worden aan de aansluitkabel van de afzuigkap, daarbij zorgend dat de kabel niet door openingen geleid wordt die niet voorzien zijn van een beschermingsrubber. Bij een directe aansluiting met het net moet een inrichting voorzien worden om de kap van het net af te sluiten met een dusdanige openingsafstand tussen de contacten dat bij de omstandigheden van de overspanningscategorie III volledige uitschakeling mogelijk is, in overeenstemming met de installatieregels. De stekker of alpolige schakelaar moeten toegankelijk zijn als het apparaat is geïnstalleerd. Als de voedingskabel beschadigd is, moet hij door een speciale kabel of door een unit, beschikbaar bij de fabrikant of zijn technische dienst, vervangen worden. De te gebruiken kabel moet van het type H05VV-F zijn, met een minimumdoorsnede van 3 x 0,75mm².

De fabrikant wijst elke verantwoordelijkheid af ingeval de van kracht zijnde veiligheidsnormen niet in acht worden genomen, noodzakelijk voor een normale werking van een elektrische installatie.

GEBRUIK EN ONDERHOUD

Vóór het uitvoeren van enige schoonmaak- of onderhoudsbeurt de stroomvoeding naar de afzuigkap uitschakelen door de algemene schakelaar op de stand D (OFF) te zetten.

Vervanging van de lampjes

Spotlight LED: De vervanging van de Spotlight led mag enkel uitgevoerd worden door bevoegde technici en met originele vervangingsonderdelen.

Reiniging van de metalen filters

De metalen filters die met de afzuigkap worden bijgeleverd moeten elke 2-3 maanden worden gereinigd afhankelijk van het meer of minder gebruik, met warm water en een niet aantastend vloeibaar wasmiddel. De metalen filters haalt men er uit met het betreffende handvat, waarbij het filter eerst aan de voorkant wordt losgemaakt door het naar beneden te trekken (afb. 5) Na het afwassen moeten de filters goed afgedroogd worden en op korrekte wijze weer op hun plaats gebracht worden.

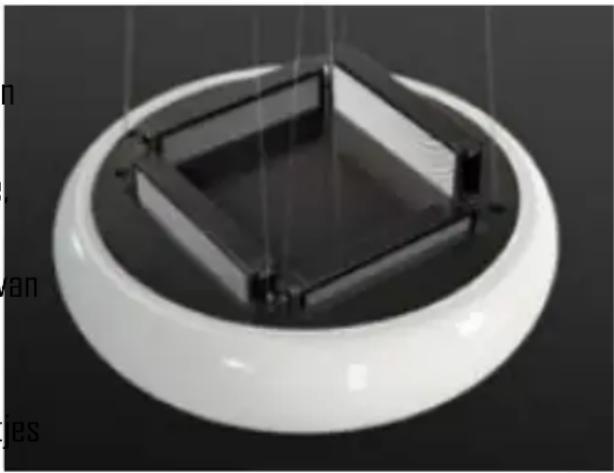

Kringloopeenheid met actieve koolstofpatronen.

De kringloopeenheid werd ontworpen om de lucht te zuiveren en kookgeuren te verwijderen.

De eenheid bestaat uit, uit de professionele wereld afgeleide patronen die ongeveer 3 kg actieve koolstof bevatten.

Deze grote hoeveelheid koolstof zorgt voor een hoge graad van efficiëntie in het verwijderen van kookgeuren en een lange levensduur; tot drie jaar naargelang het gebruik.

De kringloopeenheid heeft onderhoud nodig als de kookgeurtjes niet meer op doeltreffende wijze worden verwijderd.

De koolstof in de patronen moet regelmatig door nieuwe actieve koolstof worden vervangen.

Leeg volledig het patroon en vul het opnieuw met een identieke hoeveelheid nieuwe actieve koolstof. De koolstof is verkrijgbaar bij onze servicecentra..

Voor de verwijdering van de uitgeputte koolstof de indicaties volgen vermeld op het zakje van de actieve koolstof

Reiniging van de afzuigkap

Een regelmatige reiniging van de oppervlakken voorkomt dat het vuil zich vasthecht en de reiniging moeilijker wordt.

Als de afzuigkap gevernist of van koper is, met een zachte doek met lauw water en een neutraal afwasmiddel reinigen. Geen vloeistof direkt op de afzuigkap gieten of korrelige en/of schuurmiddelen gebruiken. Als de afzuigkap van roestvrij staal is, dan speciaal voor gesatineerd roestvrij staal bestemde produkten en doekjes gebruiken (geen schuurmiddelen en/of bijtende middelen en zonder chloor), er voor zorg dragend met de doek de richting van de borsteling te volgen. Geen aantastende middelen gebruiken en ook geen chemische oplosmiddelen of derivaten van uit petroleum gedistilleerde middelen, daar deze olieachtige resten kunnen achterlaten, die oxidatie en polymerisatie kunnen veroorzaken.

Condensatie in de kap

De inductie of keramische kookplaten verwarmen het voedsel zeer snel en veroorzaken damp alvorens het glazen of stalen oppervlak van de kap is verwarmd. Daardoor ontstaan condens en bijgevolg druppels op de kap. Als de afvoerbuis niet over de afmetingen beschikt die door ons worden aanbevolen, kan dit een andere oorzaak van condensatie zijn (zie paragraaf INSTALLATIE). Tijdens de afkoeling condenseert de damp die in de kap blijft waardoor druppels ontstaan. Wij adviseren om, tien minuten voor de bereidingen aan te vatten, de kap aan te zetten en ze na afloop aan te laten zodat alle dampen in de leiding kunnen ontsnappen.

Bovendien is het van groot belang om de filters regelmatig te reinigen en ze te vervangen als ze zijn versleten (zie REINIGING METALEN FILTERS).

De fabriek is niet verantwoordelijk voor esthetische schade als gevolg van het niet nakomen van boven- genoemde aanwijzigingen.

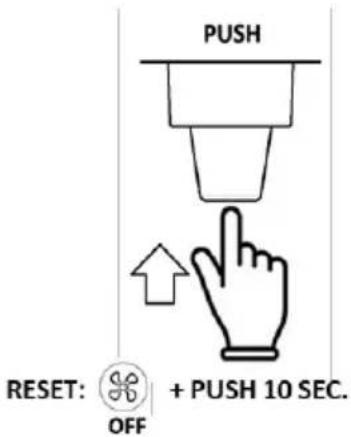

RESET: PUSH 10 SEC. (met de kap uit)

PUSH RESET: OFF + PUSH 10 SEC.

OPTIONAL:

indlæsningen af fjernbetjeningen - fjärrkontrollen självinlärning - tunnistettava kauko-ohjain - starte opp fjernkontrollen apprendimento telecomando – remote control learnign process – FERNSTEUERUNG ANERKENNUNG - apprentissage de la télécommande - de lering van de afstandsbediening aanzetten

OFF
