Producttype	Afzuigkap
Merk	Eico
Model	Aida 80 LED SM Link
Breedte	80 cm
Elektrische voeding	220-240 V, 50/60 Hz
Motorvermogen	Maximaal 690 W (voor afstandsunit)
Aantal snelheden	4 snelheden + intensief (4e snelheid getimed)
Bediening	Soft touch met LED (groen tot rood)
Verlichting	LED-spot (vervanging door technicus)
Metalen filters	Wasbaar, elke 2-3 maanden reinigen
Koolstoffilters	Optioneel (polyester of Long Life), periodiek vervangen/reinigen
Werking	Afzuigend of filterend (recirculatie)
Minimale veiligheidsafstand	65 cm tussen de afzuigkap en de kookplaat
Speciale functies	Timer 10 min, automatische uitschakeling, intensieve snelheid 5 min
Afstandsbediening	Optioneel, aanleren vereist
Veiligheid	Aarding verplicht, uitschakeling voor onderhoud
Installatie	Alleen door bevoegd personeel

Veelgestelde vragen - Aida 80 LED SM Link EICO

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 65 cm tussen de onderkant van de afzuigkap en de kookplaat. Kleinere afstanden vereisen toestemming van de fabrikant.

Hoe de metalen filters reinigen?

De metalen filters moeten elke 2 tot 3 maanden worden gewassen met warm water en een niet-agressief vloeibaar schoonmaakmiddel. Om ze te verwijderen, gebruikt u de handgreep en haakt u het voorste deel los door naar beneden te trekken.

Hoe de koolstoffilters vervangen?

De koolstoffilters van polyester moeten elke 4 maanden worden vervangen (bij 2 uur gebruik per dag). De Long Life-filters kunnen in de vaatwasser worden gereinigd en in de oven op 100°C gedurende 10 minuten worden gedroogd om de koolstof te reactiveren.

De afstandsbediening werkt niet, hoe deze instellen?

Voor het aanleren: schakel de afzuigkap uit, houd vervolgens de knop + ingedrukt tot de LED knippert. Druk binnen een minuut op de aan/uit-knop van de afstandsbediening.

Wat te doen bij condensatie op de afzuigkap?

Condensatie kan worden veroorzaakt door een ongeschikte afvoerleiding of een temperatuurverschil. Zet de afzuigkap 10 minuten voor het koken aan en laat hem na het koken nog aan. Reinig de filters regelmatig.

Hoe de LED-verlichting vervangen?

De LED-spots mogen alleen worden vervangen door een gekwalificeerde technicus met originele onderdelen. Nooit de lamp bevestigen als deze brandt.

Kan ik de afzuigkap zonder koolstoffilter gebruiken?

Ja, als de afzuigkap in afzuigmodus (externe afvoer) wordt gebruikt, is een koolstoffilter niet nodig. In filtermodus (recirculatie) is hij verplicht.

Wat is de procedure om de stroom uit te schakelen voor reiniging?

Voor reiniging of onderhoud schakelt u de elektrische voeding uit door de stekker los te koppelen of de hoofdschakelaar in stand D (OFF) te zetten.

Wat betekent de snel knipperende LED?

Een snel knipperende LED geeft de 4e intensieve snelheid aan. Na 5 minuten schakelt de afzuigkap automatisch terug naar de 2e snelheid om energie te besparen.

Wat zijn de voorwaarden voor de elektrische installatie?

De installatie moet worden uitgevoerd door een specialist, met een effectieve aarding. De voedingskabel moet van het type H05W-F zijn (doorsnede 3x0,75mm²) en er moet een alomtegenwoordige uitschakelinrichting bereikbaar zijn.

GEBRUIKSAANWIJZING Aida 80 LED SM Link EICO

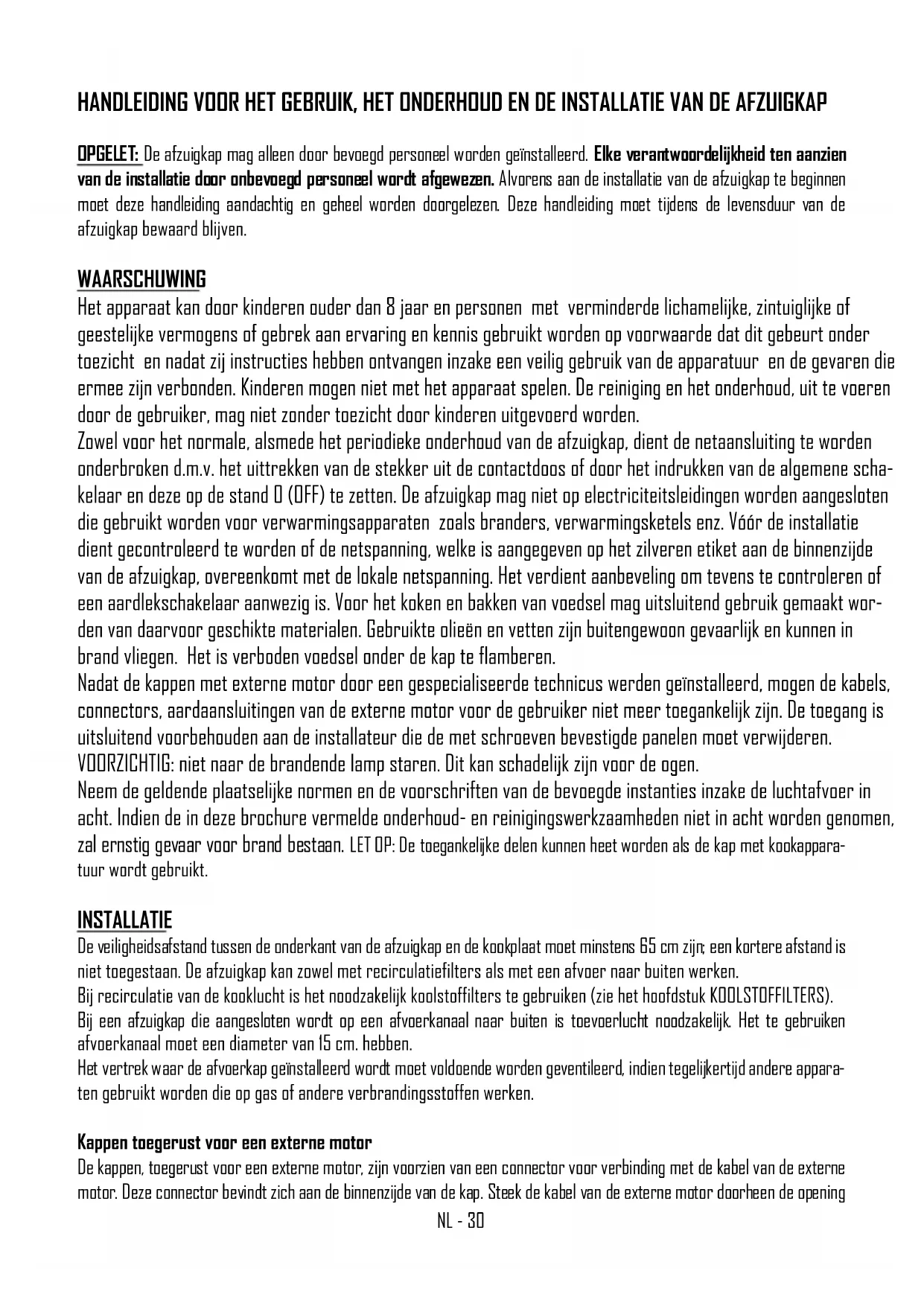

HANDLEIDING Voor Het GEBRUIK, Het OnderHOUD EN DE INSTALLATIE VAN DE AFZUIGKAP

OPGELET: De afzuigkap mag alleen door bevoegt personeel worden geinstalleerd. Elke verantwoordelijkheid ten aanzieven van de installmentie door onbevoegt personeel worden afgewezen. Alvorens aan de installmentie van de afzuigkap te beginnen要去 deze handleiding aandachtig en geheel worden doorgelezen. Deze handleiding要去ijdens de levensduur van de afzuigkap bewaard blijven.

WAARSCHUWING

Het apparaat kan door kinderen ouder dan 8aar en personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en kennis gebruikt worden op voorwaarde dat dit gebeurt onder toezicht en nadat zij instructies hebben ontvangen inzake een veilig gebruik van de apparatuur en de bevaren die ermee zich verbonden. Kinderen mogen Niet met het apparaat spelen. De reiniging en het onderhoud,uit te voeren door de gebruiker, mag Niet zonder toezicht door kinderen uitgevoerd worden.

Zowel voor het normale, alsmede het periodieke onderhoud van de afzuigkap, dient de netaansluiting te worden onderbroken d.m.v. het uittrekken van de stekker uit de contactdoos of door het indrukken van de algemene schakelaar en deze op de stand O (OFF) te zetten. De afzuigkap mag Niet op electriciteitsleidingen worden aangesloten die gebruikt worden voor verwarmingsapparaten zoals branders, verwarmingsketels enz. Voor de installmentieClient gecontroleerd te worden of de netspanning, welke is aangegeven op het zilveren etiket aan de binnenzijde van de afzuigkap, overeenkomt met de lokale netspanning. Het verdient aanbeveling om tevens te controleren of een aardlekschakelaar aanwezig is. Voor het koken en bakken van voedsel mag uitsluitend gebruik gemaakt worden van�loor geschikte materialen. Gebruekte olieën en vetten zijn buitengewoon gevaarlijk en+kennen in brand vliegen. Het is verboden voedsel onder de kap te flamberen.

Nadat de=kappen met externe motor door een gespecialiseerde technicus werden geinstalleerd,ogen de kabels, connectors, aardaansluitingen van de externe motor voor de gebruiker Nieteer toegankelijk zijn. De toegang isuitsluitend voorbehouden aan de installment der die met schroeven bevestigde panelen moet verwijderen.

Voorlichtig: Niet maar de brandende lamp staren. Dit kan schadelijk zijn voor de ogen.

Neem de geldendeplaatselijke normen en de voorschriften van de bevoegde instanties inzake de luchtafvoer in acht. Indien de in deze brochure vermelde onderhoud- en reinigingswerkzaamheden Niet in acht worden genomen, za ernstig gevaar voor brand bestaan. LET OP: De toegankelijke delen+kennen heet hoert worden als de kap met kookappara-tuur worden gebruikt.

INSTALLATIE

De veiligheidsafstand:tussen de onderkant van de afzigkap en de kookplaat moet minstens 65 cm zirn; een kortere afstand is Niet toegestaan. De afzigkap kan zowel met recirculatiefilters als met een afvoer naar buiten werken.

Bij recirculatie van de kooclucht is het noodzakelijk koolstoffilters te gebruiken (zie het hoofdstuk KOOLSTOFFILTERS). Bij een afzuigkap die aangesloten worden op een afvoerkanaal maar buiten is toevoerlucht noodzakelijk. Het te gebruiken afvoerkanaal要去en diameter van 15 cm. hebben.

Het vertrek waar de afvoerkap geinstalleerd worden要去 voldaende worden geventileerd, indien tegelijkertijd andere apparaten gebruikt worden die op gas of andere verbrandingsstoffen werken.

Kappen toegerust voor een externe motor

De kappen, toegerust voor een externe motor, zich voorzien van een connector voor verbinding met de kabel van de externe motor. Deze connector bevindt zich aan de binnenzijde van de kap. Steek de kabel van de externe motor doorheen de opening

op de kap (gewoonlijk maar de opening voor de rookgasafvoer) zatat hij aan de binnenzijde verechtkomt en verbind de twee connectors met elkaar. Raadpleeg voor deze werkzaamheid de tekeningen in de instructiehandleiding van de externe motors. De=kappen zonder motor (Art.*0***) mogen enkel gemonteerd en aangesloten worden met een zuigeenheid met een maxi-mumvermogen van 690W, geleverd door de fabrikant.

Nadat de=kappen met externe motor door een gespecialiseerde technicus werden geinstalleerd,ogen de kabels, connectors, aardaansluitingen van de externe motor voor de gebruiker neteer toegankelijk zijn. De toegang is uitsluitend voorbehonden aan de installmenter die de met schroeven bevestigde panelen moet verwijderen.

INSTRukties Voor DE MONTAGE

Let op: Voordat u verder gaat met de installation, zorg ervoor dat de schroeven en de ankers reeds geleverde, geschikt zich voor het type muur de kap moet worden vastgesteld aan.

Voor de montage van de afzigkap dienen de bijgeleverde accessoires gebruikt te worden en volgens de stappen, zoals geilustreerd in het bijgevoegde blad.

De elektrische aansluiting moet worden uitgevoerd door gespecialiseerd personeel met inachtneming van de van kracht zijnde normen en wetten. Controller altijd of de netspanning gelijk is aan die welke is aangegeven op het zilveren etiket aan de binnenkant van de kap. Controlleren of de installmentie volgens de geldende normen geaard en geinstalleerd is. Bijzondere aandacht moet geschonken worden aan de aansluitkabel van de afzuigkap, waar bij zorgend dat de kabel nicht door openings geleid worden die Niet voorzien zijn van een beschermingsrubber.

Bij een directe aansluiting met het net要去en inrichting voorzien worden om de kap van het net af te sluiten met een dusdanige openingsafstand tussen de contacten dat bij de omstandigheden van de overspanningscategorie lll volledige uitschakeling maybe is, in overeenstemming met de installmenteregels. De stekker of alpige schakelaar要去en toegankelijk zijn als het apparaat is geinstalleerd. Als de voedingskabel beschadigd is,要去hij door een speciale kabel of door een unit, beschikbaar bij de fabrikant of zich technische Dienst,ervangen worden. De te gebruiken kabel要去 van het type H05VV-F zich, met een minimumdoorsnede van 3× 0.75mm^2

De fabrikant wijst elkveerantwoordelijkheid af ingeval de van kracht zijnde veiligheidsnormen Niet in acht worden genomen, noodzakelijk voor een normale werking van een elektrische installmentie.

BEDIENINGSKNOPPEN

SOFT TOUCH-BEDIENINGSKNOP

Bij de versie met soft touch-knappen zijn er vier soft touch-knappen aanwezig en een led met variërende kleur (groen voor de min. snugheid, roed voor de max. snugheid).

Een drukknop voor het in- en uitschakelen van de lampjes
Een drukknop voor het aandoen in de 2e能力和 en voor het uitdoen van de motor

N.B: Als men deze drukknop langer dan drie seconden ingedrukt houdt, gaat hij na 10 minutes van zich uit, de led knippert traag.

Twee drukknoppen + en - voor het hoger zieten of het reduceren van de motorsnelheid. Als de 4de slelheid van de motor is ingeschakeld (intensief), knippert de led snel en na 5 minutew wordt automatisch de 2de slelheid ingeschakeld.

Afstandsbediening

AANDACHT:

de zuigkappen met standardaard afstandsbediening zich reeds ingesteld.

Voor de optionele en/of verrangen afstandsbedieningen要去 u het aanleren starten:

1. Houd de knop + op de kap ingedrukt (terwijl deze uit is) totdat de LED begint te knipperen (knop loslaten)
2. Drukijdens het knipperen binnen I minuut op het aan/uit-lampje op de afstandsbedieening.

Toetsen afstandsbediening:

Een bedieningsknop voor het in- en uitschakelen van de lampjes.
Een knop voor het aandoen in 2e sleidid en voor het uitdoen van de motor
Twee knuppen + en - voor het verhogen of verlagen van de motorsnelheid. Als de 4de sleelheid van de motor is ingeschakeld (intensief), knippert de led en na 5 minutes worden automatisch de 2de sleelheid ingeschakeld.
Een TIMER-knop die de motor na 10 min. afzet.

GEBRUK EN ONDERHOUD

Vór het uitvoeren van eenige schoonmaak- of onderhoudsbeurt de stroomvoeding maar de afzuigkap uitschakelen door de algemene schakelaar op de stand D (OFF) te zetten.

Vervanging van de lampjes

Spotlight LED: De verwanging van de Spotlight led mag enkel uitgevoerd worden door bevoegde technici en met originele verwangingsonderdelen.

Reiniging van de metalen filters

De metalen filters die met de afzuigkap worden bijgeleverd要去elke 2-3 maanden worden gereinigdf ahankelijk van heteer of minder gebruik, met warm water en een Niet aantastend vloeijaar wasmiddel. De metalen filters haalt men er uit met het betreffende handvat, waar bij het filter eerst aan de voorkant wordt losgemaakt door het hier beneden te trekken. Na het afwassen要去en de filters goed afgedroogd worden en op korrekte wijze weeer op hun plaats gebracht worden.

Koofilters

Indien de afzuigkap worden gebrukt als recirculatiekap, heeft men koolstoffilters nodig; dit zich filters met aktieve koolstof. De aktieve koalstof die zich in de filters befindt dient er voor om de reuk van de kooklucht te absorberen. voor de rechthoekige filters zich aflb.

Opgelet: De koolstoffilters zijn 1-malig en{kunnen nicht gewassen worden; geadviseerd worden om ze na 3 maanden gekruik te verwangen, waar bij als regel geldt dat de kap ongeveer 2 uur per dag worden gekruikt. Het vet wat zich in de kooklucht bevindt wordt door het koolstof geabsorbeerd, waar bij het血液循环; volgezogen koolstoffilters zijn brandgevaarlijk! Afhankelijk van het model van de afzuigkap hunnen de koalfilters rond of rechtshoekig�.

In tegenstelling tot andere koolfilters, kan het LONG LIFE koolfilters worden gereinigd en herbruikt. Bij normal gebruik要去 het filter om de twee maanden worden gereinigd. Het filter reinigt u het best door het op de hoogste temperatuur en met een gewoon afwasmiddel te wassen in een vaatwasmachine. Het filter要去 afzonderlijk worden gewassen om te vermijden date er zich etensreten in vastzetten die dan later onaangename geurtjeskunnen verspreiden. Om de koolstof te reactiveren,要去 het filter in de oven worden gedroogd. Kies boven-/ ondervarmte bij een temperatuur van maximum 100° C en LAST het filter 10 minuten dragen. Als het filter is afgekoeld, staat u het terug in de kap. De filter要去 verwangen worden als hij nicht langer in staat is om op bevredigende wijze de keukengeurtjes te absorberen.

Condensatie in de kap

De inductie of keramische kookplaten verwarmen het voedsel zeer snel en veroorzaken damp alvorens het glazen of stalen oppervlak van de kap is verwarmd. Daardoor ontstaan condens en bijgevolg druppels op de kap. Als de afvoerbuis Niet over de afmetingen beschikt die door ons worden aanbevolen, kan dit een andere ororzaak van condensatie+zijn (zie paragraaf INSTALLATIE). Tijdens de afkoeling condenseert de damp die in de kap blij waardoor druppels ontstaan. Wij adviseren om, tien minuten voor de bereidingen aan te vatten, de kap aan te zetten en ze na afloop aan te latent zatat alle dampen in de leiding konnen ontsnappen.

Bovendien is het van groot belongings om de filters regelmatig te reinigen en ze te verrangen als ze zijn versleten (zie REINIGING METALEN FILTERS).

Reiniging van de afzuigkap

Een regelmatige reiniging van de oppervlakken voorkomt dat het vuil zich vasthecht en de reiniging moeilijker worden. Als de afzuigkap governorist of van koper is, met een zachte doeck met laww water en een neutraal awasmiddel reinigen. Geen vloeistof direkt op de afzuigkap gieten of korrelige en/of schuurmiddelen gebruiken. Als de afzuigkap van roestvrij staal is, dan speciaal voor gesatineerd roestvrij staal bestemde Produkten en daekjes gebruiken (geen schuurmiddelen en/of bijtende middelen en zonder chloor), er voor zorg dragend met de doeck de richting van de borsteling te volgen. Geen aantastende middelen gebruiken en ook geen chemische oplosmidellen of derivaten van uit petroleum gedistilleerde middelen, waar deze olieachtige resten hunnen achefterlaten, die oxidatie en polymerisatie hunnen veroorzaken.

De fabriek is nicht verantwoordelijk voor esthetische schade als gevolg van het Niet nakomen van boven-genoemde aanwijzigingen.
