Produkttype	Emhætte
Mærke	Eico
Model	Aida 80 LED SM Link
Bredde	80 cm
Strømforsyning	220-240 V, 50/60 Hz
Motoreffekt	Maks. 690 W (for fjernenhed)
Antal hastigheder	4 hastigheder + intensiv (4. hastighed tidsindstillet)
Betjening	Soft touch med LED (grøn til rød)
Belysning	LED-spot (udskiftning af tekniker)
Metal filtre	Vaskbare, rengøres hver 2.-3. måned
Kulfiltre	Valgfri (polyester eller Long Life), udskift/rengør periodisk
Drift	Udsugning eller recirkulation
Minimal sikkerhedsafstand	65 cm mellem emhætte og kogeplade
Specialfunktioner	Timer 10 min, automatisk stop, intensiv hastighed 5 min
Fjernbetjening	Valgfri, indlæring påkrævet
Sikkerhed	Jordforbindelse påkrævet, afbryd før vedligeholdelse
Installation	Kun af autoriseret personale

Ofte stillede spørgsmål - Aida 80 LED SM Link EICO

Hvad er den minimale afstand mellem emhætten og kogepladen?

Den minimale sikkerhedsafstand er 65 cm mellem emhættens underside og kogepladen. Mindre afstande kræver producentens godkendelse.

Hvordan rengøres metalfiltrene?

Metalfiltrene skal vaskes hver 2.-3. måned med varmt vand og et mildt flydende rengøringsmiddel. For at fjerne dem, brug håndtaget og tag fat i den forreste del og træk nedad.

Hvordan udskiftes kulfiltrene?

Kulfiltre af polyester skal udskiftes hver 4. måned (ved 2 timers daglig brug). Long Life-filtre kan vaskes i opvaskemaskine og tørres i ovn ved 100°C i 10 minutter for at genaktivere kullet.

Fjernbetjeningen virker ikke, hvordan opsættes den?

Til indlæring skal du slukke for emhætten og holde knappen + nede, indtil LED'en blinker. Tryk derefter inden for et minut på tænd/sluk-knappen på fjernbetjeningen.

Hvad gør man ved kondens på emhætten?

Kondens kan skyldes en uhensigtsmæssig udluftningskanal eller temperaturforskel. Tænd for emhætten 10 minutter før madlavning og lad den køre efter tilberedning. Rengør filtrene regelmæssigt.

Hvordan udskiftes LED-belysningen?

LED-spots må kun udskiftes af en kvalificeret tekniker med originale reservedele. Skift aldrig pæren, mens den er tændt.

Kan jeg bruge emhætten uden kulfilter?

Ja, hvis emhætten bruges i udsugning-tilstand (udendørs aftræk), er et kulfilter ikke nødvendigt. I recirkulation-tilstand er det uundværligt.

Hvad er proceduren for afbrydelse af strømmen inden rengøring?

Før al rengøring og vedligeholdelse skal du afbryde strømforsyningen ved at trække stikket ud eller sætte hovedafbryderen i position D (OFF).

Hvad betyder en hurtigt blinkende LED?

En hurtigt blinkende LED indikerer 4. intensiv hastighed. Efter 5 minutter skifter emhætten automatisk til 2. hastighed for at spare energi.

Hvad er betingelserne for den elektriske installation?

Installationen skal udføres af en specialist med en effektiv jordforbindelse. Strømkablet skal være type H05W-F (tværsnit 3x0,75mm²), og der skal være adgang til en omnipolær afbryder.

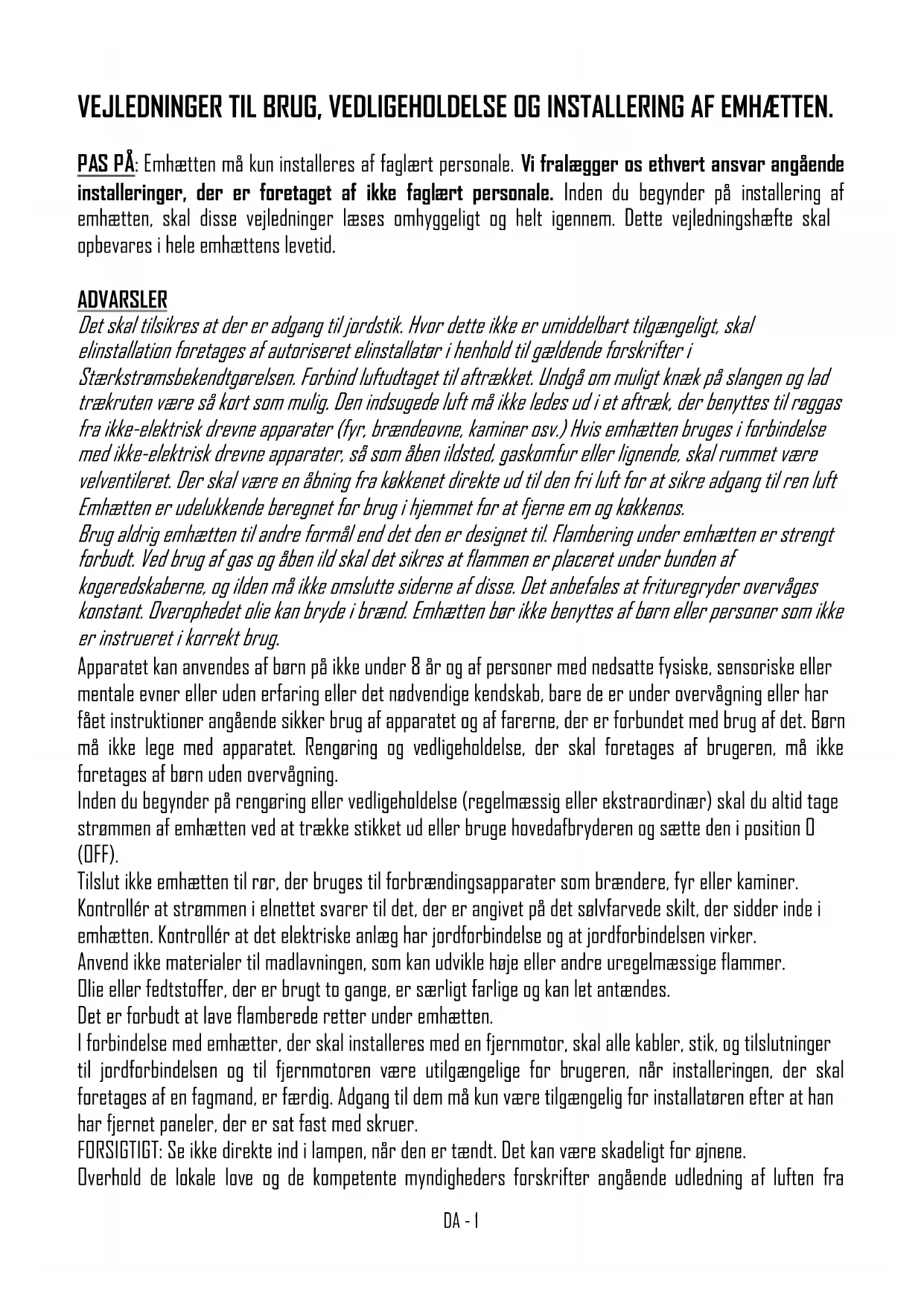

BRUGSANVISNING Aida 80 LED SM Link EICO

PAS PÅ: Emhættenmö kun installereres af faglært personale. Vi fralægger os ethvert ansvar angænde installeringer, der er foretaget af/DDke faglært personale. Inden du begynder på installerering af emhætten, skal disse vejledninger læses omhyggeligt og helt igennem. Dette vejledningsfæfte skal opbevares i hele emhættens levetid.

ADVARSLER

Det skal tilsikres at der er adgang til jordstik. Hvor dette ikke er umiddelbart tilgængeligt, skal elinstallation foretages af autoriseret elinstallator i henhold til gældende forskritter i

Starkstramsbekendtgarelsen. Forbind luftudaget til aftrakket. Undgå am muligt knæk på slangen og lad trækruten ∀re SSE kort som mulig. Den indsugede luft mä ikke ledes ud i et aftræk, der benyttes til raggas fra ikke-elektrisk drevne apparater (fyr, brændeovne, kaminer osv.) Hvis emhætten bruges i forbindelse med ikke-elektrisk drevne apparater, SSE som Åben ildsted, gaskomfur erller lignende, skal rummet ∀re velventileret. Der skal ∀re en Åbning fra kakkenet direkte ud til den fri luft for at sikre adgang til ren luft Emhætten er udelukkende beregnet for brug i hjemmet for at fjerné em og kakkenos.

Brug aldrig emhætten til andre formål end det den er designet til. Flambering under emhætten er strengt forbudt. Ved brug af gas og Åben ild skal det sikres at flammen er placeret under bunden af kogeredskaberne, og ilden må ikke omslutte siderne af disse. Det anbefales at frituregryder overvåges konstant. Overophedet olie kan bryde i brænd. Emhætten bar ikke benyttes af barn eller personer som ikke er instruérét i korrekt brug.

Apparatet kan anvendes af børn på ikke under 8år og af personer med nedsatte fysiske, sensoriske eller mentale evner aller,uden erfaring uller det nudvendige kendskap,bare de er under overvagning uller har fæt instruktioner angående sikker brug af apparatet og af farerne,der er forbundet med brug af det. Børn ma ikke lege med apparatet. Rengaring og vedligeholdelse, der skal foretages af brugeren, ma ikke foretages af børn,uden overvagning.

Inden du begynder på rengaring eller vedligeholdelse (regelmæssig aller ekstraordinær) skal du alto tage strammen af emhætten ved at trække stikket ud aller bruge hovedafbryderen og sætte den i position D (OFF).

Tilslut ici emhaeten til rar, der bruges til forbrandingssapparater som brendere, fyr eller kaminer.

Kontroller at strammen i elnettet svarer til det, der er angivet på det salvfarvede skilt, der sidder inde i emhætten. Kontroller at det elektriske anlag har jordforbindelse og at jordforbindelsen virker.

Anvend ikke materialer til madlavningen, som kan udvikle Höhe eller andre uregelmæssige flammer.

Dlie aller fedtstoffer, der er brugt to gange, er sareligt farlige og kan let antendes.

Det er forbudt at lave flamberede retter under emhætten.

I forbindelse med emhætter, der skal installeres med en fjernmotor, skal alle kabler, stik, og tilslutninger til jordforbindelsen og til fjernmotoren vere utilgengelige for brugeren, när installeringen, der skal foretages af en fagmand, er færdig. Adgang til dem mA kun vere tilgengelig for installmenten after at han har fjernet panefer, der er sat fast med skruer.

FORSIGTIGT: Se/DDke direkte ind i lampen, narr den er tendt. Det kan vare skadeligt for jnene.

Overhold de lokale love og de kompetente myndigheders forskrifter angaende udledning af luften fra

Den minnde sikkerhedsafstand fra emhaettens nederste plan til kogepladen skal vare pa 65 cm; mindre afstande skal udelukkende autoriseres af fabrikanten (jf.installeringstegninger).

Emhætten kan anwendes bade i filtrerende og udsugende Funktion.

Ved filtrerende Funktion, dvs. nár luften sendes i cirkulationigen, skal man anvende kulfitre (jf. paragraf KULFILTRE).

Ved udsugende Funktion, dvs. ved udblæsning udendars af den filtrere de luft, er det nadvendigt at have et passende kompenseringssystem i overensstemmelse med de geldende love. Ragens udblænsningsrør skal have den samme diameter eller vare større end den, der er i emhættens tilslutning.

Lokalet, hvor emhaften installeres, skal have tilstrækkelig ventilation, nr der samtidig anvendes andre apparater der bruger gas aller andre brandstoffer.

Emhætter indrettet til fjernmotor

Emhætter, der er indrettet til fjernmotor, er udstyret med et stik til tilslutning til fjernmotorens kabel.

Dette stik sidder inde i emhætten. Sæt fjernmotorens kabel ind i emhætten gennem Åbningen i emhætten (sædvanligvis ved sider af hullet til rag/damp udblæsningen) og forbind de tø stik med hinanden. For at gare dette, skal man følge tegningerne i vejledningsfæftet til fjernmotoren.

Emhætter uten motor (Art. 0^** ) mA kun installeres og tilsluttes til den udsugehed, der leveres og angives af fabrikanten med max kraft på 690W. I forbindelse med emhætter, der skal installeres med en fjernmotor, skal alle kabler, stik, og tilslutninger til jordforbindelsen og til fjernmotoren vare utilgængelige for brugeren, närinstalleringen, der skal foretages af en fagmand, er fardig. Adgang til dem mA kun vare tilgængelig for installmenten after at han har fjernet paneler, der er sat fast med skruer.

VEJLEDNINGER TIL MONTERING

Pas p: Inden du beynder installeringen, kontrller at de leverede skruer og rawlplugs er egnede til den slags vag, som emhæten skal sættes op p.

Til montering af emhætten skal man bruge det leverede udstyr og falgge faserne, der er illustrreret i det medfalgende monteringsblad.

ELEKTRISK TILSLUTNING

Den elektriske tilslutning skal foretages af faglært personale og under overholdelse af de gældende regler og love.

Kontroller at strømmen i elnettet svarer til det, der er angivet på det solvfarvede skilt, der sidder inde i emhæten. Kontroller at anlagget er udført i overensstemmelse med de geldende love og at jordforbindelsen virker.

Vær særlig opmærksom på emhættens tilførskabel og kontrøller at det ikke:går gennem huller, der ikke er forsynet med kabelgennemfaring. I tilfælde af direkte tilslutning til elnettet skal man sorge for at der er

en anordning, der sikrer frakobling fra elnettet, med en afstand mellem kontakterne, der sikrer total frakobling ved forhold af kategori overspanding lI i overensstemmelse med installeringsreglnerne. Stikkontakten og den flerpolede sikkerhedsafbryder skal vare tilgangelige, narr apparatet er monteret. Hvis tilfarselskablet er beskadiget, skal det udskiftes med et specielt kabel erer et helt sæt der fas fra fabrikanten aller hans tekniske serviceassistance. Kablet, der skal bruges, skal vare af type H05VV-F med minimum tversnit 3 × 0.75mm^2

Fabrikanten fralegger sig ethvert ansvar, hvis de geldende ulykkesforbyggende regler, der kræves for at det elektriske anlag virker, ikke overholds.

BETJENINGER

I versionen med soft touch betjening er der fire finger touch knapper og et farveskiftende led (grn min. hastighed, rad max. hastighed).

En knap til tænding og slukning af lamperne.
En knap til tænding i hastighed 2 og slukning af motoren.

N.B. Ved at trykke på这部分 knap i mere end tre sekunder aktiveres Funktion selvslukning after 10 minutes kontral leddet blinker langsomt.

To knapper + og - til at sætte motorens hastighed op eller ned. När motoren er i hastighed 4 (intensiv) blinker kontrolledet hurtigt og after 5 minutes indstilles der automatisk på hastighed 2.

FJERNBETJENING:

OPMÄRKSOMHED:

Emhætterne med standard fjernbetjeningen er allerede konfigureret.

For valgfri og/eller fjernbetjening er det nadvendigt at starte aktiveringsprocessen:

1. Tryk og hold + knappen inde på emhætten, (mens den er slukket) indtil lysdioden begynder at blinke (slip knappen)
2. När den blinker tryk på tænd/sluk lys på fjernbetjeningen inden for 1 minut.

En tast til taending og slukning af lamperne.
En tast tilænding i hastighed 2 og slukning af motoren.
To knapper + og - til at sætte motorens hastighed op eller ned. När motoren er i hastighed 4 (intensiv) blinker leddet og after 5 minutter indstilles der automatisk på hastighed 2.
En TIMER tast til slukning af motoren after 10 minutter.

BRUG OG VEDLIGEHOLDELSE

Inden der foretages nogen som helst handling til rengpring aller vedligeholdelse, tages strpammen af emhæten ved at hovedafbryderen stilles i position D (OFF).

Udskifting af pærer

Spotlight led: Udskiftning af spotlight led må kun foretages af tekisk kvalificeret personale, der bruger originale reservedele.

Rengspring af metalfiltrene

Metalfiltrene, der falgerned emhatten, skal vaskes med varmt vand og et icke agressiv rensemiddel hver 2. ell er 3. maned afhengigt af hvor meget de bruges. Metalfiltrene tages af ved at man trakker i handtaget og forst hagter den forreste del af filret af og derefter trakker det nedad. Efter at have vasket filtrene, skal de torres omhyggeligt af og monteres korrekt igen.

Kulfiltre

Hvis emhaeten har et filtreringssystem med indendars recirkulation, skal man bruge kulfentre, som indeholder aktivt kul. Det aktive kul i filtrene tjener til at tilbageholde damp og mados.

For at fjerne og udskifte filtrene skal man folge forklaringerne

POLYÄSTER kulfiltrene kan/DDke gres klar igen eller vaskes og skal udskiftes regelmaaessigt (hver 4. maned, hvis man bruger emhatten to timer om dagen). Filtre, der er fulde af fedt kan nemlig blive arsag til ildebrand. Afhangigt af emhættemodellen kan kulfiltrene vare runde erler firkantepe.

LONG LIFE kulftiltrene skal vaskes og gares klar ingen regelmæssigt. Filtret skal renses hv er,anden maned, hvis det bruges normalt.Det er at foretrække at vaske filret i opvaskemaskinen ved max temperatur med almindeligt opvaskemiddel. Filtret skal vaskes alene for at undgå at partikler af madkommen ind i det og derefter bliver Årsag til darrig lugt.For at genaktivere det aktive kul,skal filteret tarrres i ovnen.VaIg overvarme / undervarme pax max 100 ^ C og tør filret i 10 minutter.Nar filret er afkalet,sættes det tilbage i emhæten. Filtret skal udskiftes, när det ikke längere er i stand til at opsuge lugten fra madlavningen pa tilfredsstellende mäde.

Rengspring af emhætten

Regelmæssig rengåring af overfladerne hjælper til, at man undgår senere at skulle fjerne fastgroede aflejringer af snavs med besvær. Hvis emhætten er malet eller kobberfarvet, brug en blad klud med lunkent vand og et neutral rengåringsmiddel. Det er forbudt at hælde væsker direkte på emhætten og at bruge grynede og/eller silbendeprodukter. Hvis emhætten er af inox stål, brugprodukter og klude, der er specifikke til satineret inox stål (ikke silbende og/eller ætsende og utden klor), og sarg for at falge satinmatterngens retning med klunden. Brug ikke aggressiveprodukter, kemiske oplasningsmidler ellerprodukter, der er lavet på destilleret petroleum, da de kan afterlade olierester, som kan fremme oxydering og polymerisering.

Kondensering i emhætten

Induktionskogefelter aller glaskeramikkogefelter varmer maden hurtigt op og danner kopedamp inden emhætens glas-ller ståloverflade er blevet opvarmet. Dette giver kondensering på emhætten med falgende drypning. En,anden grund til drypning kan vare at raret til aftrækket ikke har de mal, som vi har anbefalet (jf. paragraf INSTALLATION).Damp der bliver siddende inde i hætten under afkølingen kondenseres og giver drypning.Det tilrades at tænde emhætten ti minutter inden man begynder at koge/ stege maden og at lade emhætten vare tændt, narr man er færdig, sa at al dampen, der har samlet sig i raret, kankommen ud.

Det er i avrigt meget vigtigt at foretage regelmassig renngaring af filtrene og udskifte dem, hvis de er beskadiget (jf. RENGRING AF METALFILTRENE).

Fabrikken hafter不解 for æstetiske skader, der skyldes at de ovennævnte angivelser不解 er blevet overholt.

HANDBOK FÜR DRIFT, UNDERHÄLL OCH INSTALLATION AV FLÄKTHUVEN.

WARNING: Flakthuven ske endast installeras av kompetent personal.

Hettene med standard fjernkontroll er allerede konfigurert.

For valgfrie og/eller fjernkontroller er det nadvendig Å starte Aktiveringsprossessen:

1. Trykk og holdinne ^+ knappen på hetten (mens den er av) til LED-en begyinner Å blinke (slipp knapp)
2. När den blinker, trykk på on/off lyset på fjernkontrollen innen 1 minutt.
