Produkttyp	Dunstabzugshaube
Marke	EICO
Modell	Iris 65 W Link
Breite (cm)	65
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung (W)	180 (geschätzt)
Beleuchtung	LED-Spots (Austausch durch Fachmann)
Filtertyp	Waschbarer Metallfilter + nachfüllbarer Aktivkohlefilter
Aktivkohlekapazität	ca. 3 kg
Mindestabstand zum Kochfeld	65 cm
Installationsart	Wandmontage (Abluft oder Umluft)
Material	Edelstahl
Nettogewicht (kg)	15 (geschätzt)
Geräuschpegel (dB)	55 (geschätzt)
Netzkabel	H05VV-F 3x0,75 mm²
Filteralarm	Gelbe LED blinkt nach 100 Betriebsstunden
Alarm zurücksetzen	10 Sekunden drücken (Haube ausgeschaltet)
Reinigung der Metallfilter	Alle 2-3 Monate (heißes Wasser und mildes Reinigungsmittel)
Austausch Aktivkohle	Alle ca. 3 Jahre (je nach Nutzung)
Garantie	Kundendienst kontaktieren

Häufig gestellte Fragen - Iris 65 W Link EICO

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand beträgt 65 cm. Unterschreiten Sie diesen Wert nicht, es sei denn, der Hersteller gibt etwas anderes an.

Wie reinigt man die Metallfilter?

Die Metallfilter sollten alle 2-3 Monate mit heißem Wasser und einem milden flüssigen Reinigungsmittel gewaschen werden. Den Filter durch Ziehen nach unten aushaken.

Wie tauscht man den Aktivkohlefilter aus?

Leeren Sie die gebrauchte Kohlepatrone und füllen Sie sie mit ca. 3 kg neuer Aktivkohle. Beachten Sie die Anweisungen auf der Verpackung der neuen Kohle.

Wie setzt man den Filteralarm zurück?

Wenn die gelbe LED blinkt (nach 100 h), schalten Sie die Haube aus und drücken Sie dann 10 Sekunden lang auf die Bedientaste.

Kann ich die Haube selbst installieren?

Nein, die Installation muss von autorisiertem Personal durchgeführt werden. Der Hersteller übernimmt keine Haftung bei nicht fachgerechter Installation.

Wie reduziert man Kondensation unter der Haube?

Schalten Sie die Haube 10 Minuten vor dem Kochen ein und lassen Sie sie nach dem Kochen weiterlaufen. Reinigen Sie regelmäßig die Filter und überprüfen Sie die Größe des Abluftkanals.

Was tun, wenn der LED-Spot nicht mehr funktioniert?

Der Austausch der LED-Spots sollte von einem qualifizierten Techniker mit Original-Ersatzteilen durchgeführt werden.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, im Umluftbetrieb müssen Aktivkohlefilter verwendet werden (mitgeliefert oder optional). Die Luft wird gefiltert und in den Raum zurückgeführt.

Welcher Netzkabeltyp wird benötigt?

Das Kabel muss vom Typ H05VV-F mit einem Mindestquerschnitt von 3 x 0,75 mm² sein. Bei Beschädigung lassen Sie es vom Hersteller oder seinem Kundendienst ersetzen.

Wie reinigt man die Edelstahloberflächen?

Verwenden Sie ein weiches Tuch mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Für Edelstahl verwenden Sie spezielle, nicht scheuernde Produkte, und folgen Sie dabei der Satinsrichtung. Vermeiden Sie chlorhaltige Produkte.

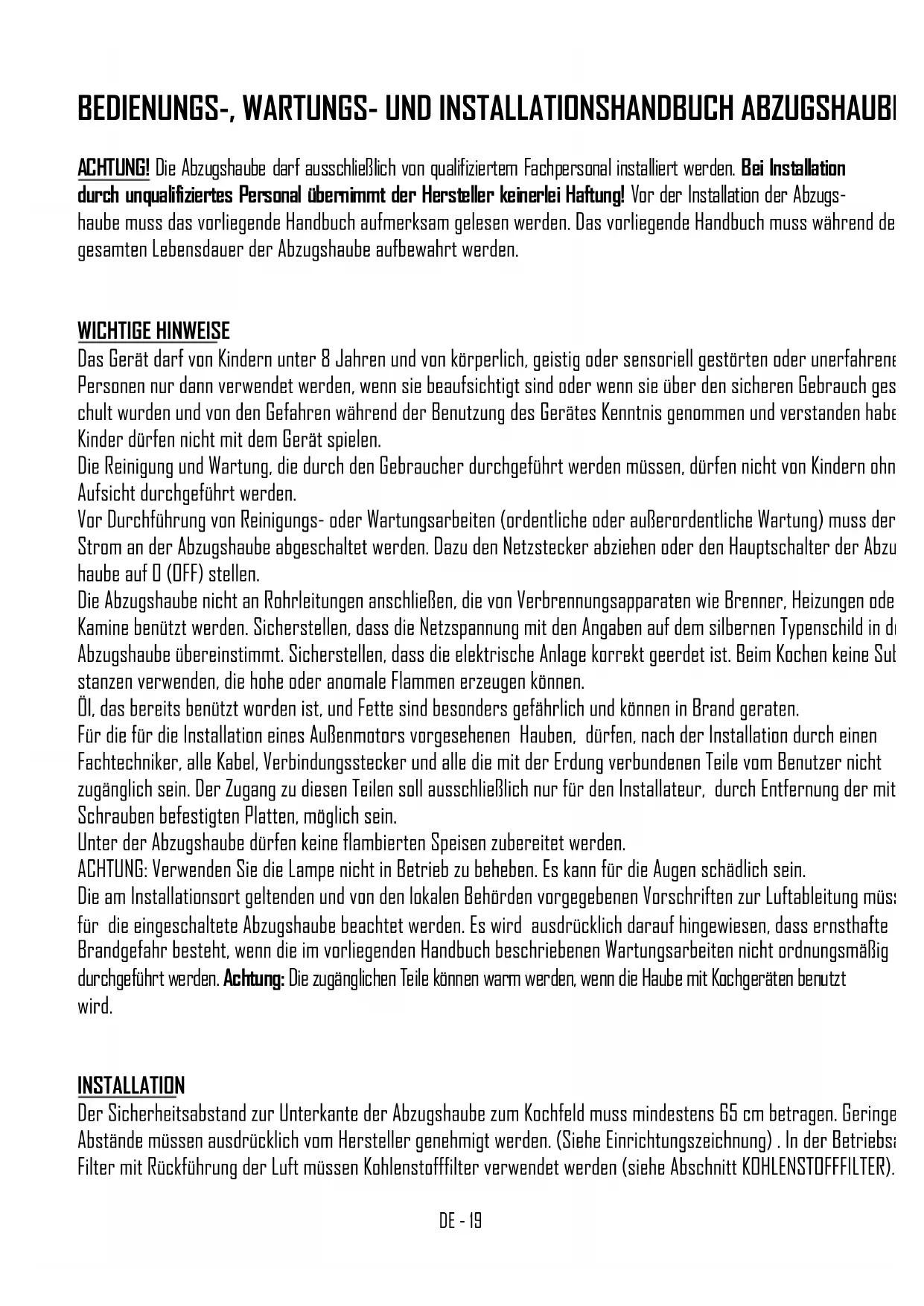

BEDIENUNGSANLEITUNG Iris 65 W Link EICO

ACHTUNG! Die Abzugshaube darf ausschließlich von qualifiziertem Fachpersonal installiert werden. Bei Installation durch unqualifiziertes Personal übernimmt der Hersteller keinerlei Haftung! Vor der Installation der Abzugshaube muss das vorliegende Handbuch aufmerksam gelesen werden. Das vorliegende Handbuch muss während de gesamten Lebensdauer der Abzugshaube aufbewahrt werden.

WICHTIGE HINWEISE

Das Gerät darf von Kindern unter 8 Jahren und von körperlich, geistig oder sensoriell gestörten oder unerfahrende Personen nur dann verwendet werden, wenn sie beaufsichtigt sind oder wenn sie über den sicheren Gebrauch geschult wurden und von den Gefahren während der Benutzung des Gerätes Kenntnis genommen und verstanden habe Kinder dürfen nicht mit dem Gerät spielen.

Die Reinigung und Wartung, die durch den Gebraucher durchgeführt werden müssen, dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten (ordentliche oder außerordentliche Wartung) muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Netzstecker abziehen oder den Hauptschalter der Abzu haube auf O (OFF) stellen.

Die Abzugshaube nicht an Rohrleitungen anschließen, die von Verbrennungsapparaten wie Brenner, Heizungen oder Kamine benützt werden. Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in die Abzugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage korrekt geerdet ist. Beim Kochen keine Substanzen verwenden, die hohe oder anomale Flammen erzeugen können.

Öl, das bereits benützt worden ist, und Fette sind besonders gefährlich und können in Brand geraten.

Für die für die Installation eines Außenmotors vorgesehenen Hauben, dürfen, nach der Installation durch einen Fachtechniker, alle Kabel, Verbindungsstecker und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

Unter der Abzugshaube dürfen keine flambierten Speisen zubereitet werden.

ACHTUNG: Verwenden Sie die Lampe nicht in Betrieb zu beheben. Es kann für die Augen schädlich sein.

Die am Installationsort geltenden und von den lokalen Behörden vorgegebenen Vorschriften zur Luftableitung müssen für die eingeschaltete Abzugshaube beachtet werden. Es wird ausdrücklich darauf hingewiesen, dass ernsthafte Brandgefahr besteht, wenn die im vorliegenden Handbuch beschriebenen Wartungsarbeiten nicht ordnungsmäßig durchgeführt werden. Achtung: Die zugänglichen Teile können warm werden, wenn die Haube mit Kochgeräten benutzt wird.

INSTALLATION

Der Sicherheitsabstand zur Unterkante der Abzugshaube zum Kochfeld muss mindestens 65 cm betragen. Geringe Abstände müssen ausdrücklich vom Hersteller genehmigt werden. (Siehe Einrichtungszeichnung). In der Betriebs Filter mit Rückführung der Luft müssen Kohlenstofffilter verwendet werden (siehe Abschnitt KOHLENSTOFFFILTER).

MONTAGEANLEITUNG

Achtung! Falls die Schrauben und Dübel mit dem produkt mitgeliefert curde, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind. Für die Montage der Abzugshaube das mitgelieferte Zubehör verwenden und wie auf dem beiliegenden Informationsblatt dargestellt vorgehen.

STROMANSCHLUSS

Der Stromanschluss darf ausschließlich von einem qualifizierten Elektriker durchgeführt werden und muss unter Beachtung der am Installationsort geltenden Vorschriften erfolgen.

Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage unter Beachtung der geltenden Gesetzgebung und mit einer ordnungsmäßigen Erdung ausgeführt worden ist. Das Stromkabel der Abzugshaube muss besonders sorgfältig ver werden und darf auf keinen Fall durch Löcher geführt werden, die keine Kabelführung haben.

Wird das Gerät direkt an das Stromnetz angeschlossen, muss eine Vorrichtung vorgesehen werden, die eine Trenr vom Stromnetz, mit einem Öffnungsabstand der Kontakte, die eine komplette Abtrennung in den Zuständen der Überspannungskategorie III, entsprechend der Installationsvorschriften, ermöglicht, gewährleistet.

Der Stecker bzw. der allpolige Schalter muss bei installiertem Gerät zugänglich sein.

Ist das Versorgungskabel beschädigt, muss es gegen ein neues Spezialkabel oder gegen einen beim Hersteller bzw. beim Kundendienst erhältlichen Satz ausgewechselt werden. Es muss ein Kabel vom Typ H05VV-F mit Mindestquerschnitt 3 x 0,75mm² verwendet werden.

Bei Nichtbeachtung der am Installationsort geltenden Sicherheitsvorschriften, die für ein ordnungsmäßige Funktionieren der elektrischen Anlage erforderlich sind, übernimmt der Hersteller keinerlei Haftung.

GEBRAUCH UND WARTUNG

Vor Durchführung von Reinigungs- oder Wartungsarbeiten gleich welcher Art muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Hauptschalter der Abzugshaube auf O (OFF) stellen.

Auswechseln der Birnen

Im Bedarfsfall darf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteil ausgeführt werden.

Reinigung der Metallfilter

Die Metallfilter der Abzugshaube müssen alle 2-3 Monate mit heißem Wasser und einem milden Reinigungsmittel gewaschen werden, je nachdem wie oft die Abzugshaube benützt wird. Zum Herausnehmen der Metallfilter die Filter a Griff anfassen und durch Ziehen nach unten zuerst vorne und dann hinten aus ihrem Sitz lösen (Abb. 5). Die Filter e dann wieder einsetzen, wenn sie vollständig getrocknet sind.

Umlufteinheit mit Aktivkohle-Filtereinsatz.

Die Umlufteinheit wurde für die Luftreinigung und Beseitigung der Küchengerüche konzipiert. Die Einheit besteht aus professionellen Ableitungsfiltern, die etwa 3 Kg. Dank dieser erheblichen Kohlenmenge wird eine wirksame Beseitigung der Gerüche und eine lange Dauer, in Funktion der Benutzung, bis zu drei Jahren erreicht. Es ist eine Wartung erforderlich, wenn die Umlufteinheit den Küchengeruch nicht mehr ausreichend beseitigt.

Die im Kohlenfilter enthaltene Aktivkohle muss periodisch gegen neue Aktivkohle ausgewechselt werden. Den Filtereinsatz vollistan-

dig entleeren und wieder mit der gleichen Menge an neue Aktivkohle füllen. Die Aktivkohle ist bei unseren Kundendienstzentren erhältlich. Hinsichtlich der Entsorgung der erschöpften Aktivkohle müssen die im Beutel enttenen Anweisungen beachtet werden

g der hellen len- e r- heit gen veron

Reinigung der Abzugshaube

Eine regelmäßige Reinigung der Oberflächen vermeidet eine spätere schwierige Entfernung von sich angesetzten Verkrustungen. Lackierte oder verkupferte Abzugshauben mit einem weichen Lappen und etwas warmem Wasser u neutralem Reinigungsmittel sauber machen. Es ist verboten, Flüssigkeiten direkt auf die Abzugshaube zu schütten! Keine Scheuermittel verwenden! Abzugshauben aus Edelstahl mit Spezialprodukten für matte Edelstahlflächen sau machen (keine Scheuermittel, ätzende Produkte oder chlorhaltigen Produkte verwenden). Dabei darauf achten, das mit dem Lappe in Richtung der Oberflächenstruktur gewischt wird. Keine aggressiven Produkte, chemischen Lösur smittel oder Produkte auf Erdölbasis verwenden, da diese ölige Rückstände hinterlassen, die oxydieren oder polymisieren können.

Kondensation in der Haube

Die Induktions- oder Glaskeramikflächen erhitzen die Speisen sehr schnell und erzeugen Kochdampf noch bevor sich die Oberflächen der Glas- bzw. Stahlhaube erwärmt haben. Dieser Vorgang bildet Kondenswasser mit darauffolgendem Tropfen. Ein anderer Grund der Kondensation könnte sein, dass das Rau-chablassrohr nicht den von uns empfohlenen Abmessungen entspricht (siehe Paragraf INSTALLATION). Der in der Haube, während der Abkühlung, zurückbleibende Dampf kondensiert sich und bildet Tropfen. Wir empfehlen die Haube zehn Minuten vor dem Kochen einzuschalten und sie, nach Beendung des Kochens, eingeschaltet lassen, damit der ganze sich in der Rohrleitung angesammelte Rauch ausströmen kann. Außerdem ist eine regelmäßige Reinigung der Filter sehr wichtig, und dass diese, falls sie sich verschlechtert haben sollten, ausgewechselt werden (siehe REINIGUNG DER METALLFILTER).

Der Hersteller ist nicht für Beeinträchtigungen vom Aussehen der Abzugshaube haftbar, die durch Nichtbeachtung der oben stehenden Hinweise entstanden sind.

INSTRUCTIONS POUR L'UTILISATION, L'ENTRETIEN ET L'INSTALLATION DE LA HOTTE.

ELEKTRISCHE AANSLUITING

FILTERALARM: die gelb LED Lampe an zu leuchten (100 Stunden Motorfunktion)

Um Filterhallarm abzustellen: Haube 10 Sekunden die Taste drücken
