Iris 65 W Link - Köksfläkt EICO - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	EICO
Modell	Iris 65 W Link
Bredd (cm)	65
Elanslutning	220-240 V ~ 50 Hz
Motoreffekt (W)	180 (uppskattning)
Belysning	LED-spotlights (byte av fackman)
Filtertyp	Tvättbart metallfilter + återfyllbart aktivt kolfilter
Kol kapacitet	Cirka 3 kg
Minsta avstånd från spis	65 cm
Installationssätt	Väggmonterad (frånluft eller recirkulation)
Material	Rostfritt stål
Nettovikt (kg)	15 (uppskattning)
Ljudnivå (dB)	55 (uppskattning)
Anslutningskabel	H05VV-F 3x0,75 mm²
Filterlarm	Blinkande gul LED efter 100 drifttimmar
Återställning av larm	Tryck i 10 sekunder (fläkt avstängd)
Underhåll av metallfilter	Var 2-3 månad (varmt vatten och milt rengöringsmedel)
Byte av aktivt kol	Cirka vart 3:e år (beroende på användning)
Garanti	Kontakta kundtjänst

Vanliga frågor - Iris 65 W Link EICO

Vilket är det minsta avståndet mellan fläkten och spishällen?

Minsta avståndet är 65 cm. Underskrid inte detta värde om inte tillverkaren anger annat.

Hur rengör jag metallfiltren?

Metallfiltren bör tvättas var 2-3 månad med varmt vatten och ett milt flytande rengöringsmedel. Klicka loss filtret genom att dra nedåt.

Hur byter jag kol filtret?

Töm den använda kolpatronen och fyll med cirka 3 kg nytt aktivt kol. Se instruktionerna på förpackningen för nytt kol.

Hur återställer jag filterlarmet?

När den gula LED:en blinkar (efter 100 h), stäng av fläkten och tryck på reglaget i 10 sekunder.

Kan jag installera fläkten själv?

Nej, installation måste utföras av behörig personal. Tillverkaren ansvarar inte för felaktig installation.

Hur minskar jag kondens under fläkten?

Slå på fläkten 10 minuter innan du börjar laga mat och låt den gå efter tillagning. Rengör filtren regelbundet och kontrollera avluftskanalens storlek.

Vad gör jag om LED-spotlighten inte fungerar?

Byte av LED-spotlights bör utföras av kvalificerad tekniker med originalreservdelar.

Kan fläkten användas i recirkulationsläge?

Ja, i recirkulationsläge krävs aktivt kol filter (medföljer eller tillval). Luften filtreras och återförs till rummet.

Vilken typ av anslutningskabel krävs?

Kabeln måste vara av typ H05VV-F med minsta tvärsnitt på 3 x 0,75 mm². Vid skada, låt den bytas av tillverkaren eller deras service.

Hur rengör jag ytor i rostfritt stål?

Använd en mjuk trasa med ljummet vatten och neutralt rengöringsmedel. För rostfritt, använd specifika icke-slipande produkter, följ mattriktningen. Undvik klorprodukter.

BRUKSANVISNING Iris 65 W Link EICO

SV enligt art. 26 i det italienska lagdekretet nr 49 av den 14 mars 2014 "Genomförande av direktiv 2012/19/ om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE)" Symbolen med den överkorsade softunnan som finns på apparaten eller på förpackningen anger att produkten inte får kasseras med osorterat hushållsavfall. Vid kassering är således användaren skyldig att lämna in apparaten till en lokal insamlingsstation som är avsedd för elektriskt och elektroniskt avfall. Som alternativ till självständig hantering av den uttjänta apparaten kan den lämnas tillbaka till försäljaren vid inköp av en ny likvärdig apparat. Dessutom är det gratis, utan krav på inköp, att lämna in elektroniska produkter som ska bortskaffas och som är mindre än 25 cm till återförsäljare av elektroniska produkter vars försäljningslokal har en yta på minst 400 m2. Att göra en korrekt avfallssortering av den kasserade apparaten så att dess komponenter sedan kan återvinnas, dvs. hanteras och destrueras i enlighet med miljöskyddslagen, bidrar till förhindrandet av negativa effekter på hälsan och miljön och gynnar återanvändning av det material som apparaten består av.

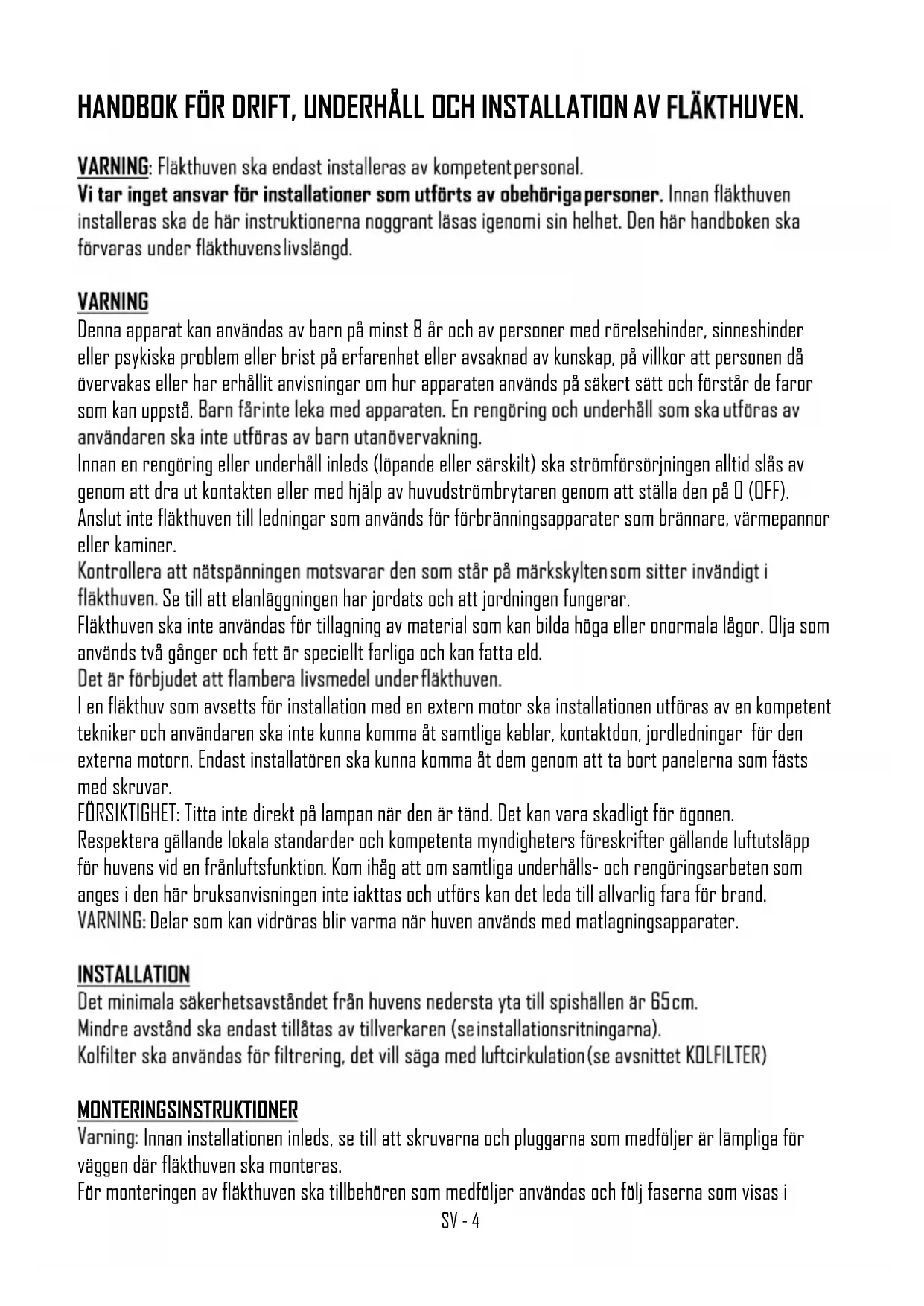

WARNING: Fläkthuven ska endast installeras av kompetent personal.

Vi tar inget ansvar för installationer som utförts av obehöriga personer. Innan fläkthuven installeras ska de här instruktionerna noggrant läsas igenomi sin helhet. Den här handboken ska förvaras under fläkthuvenslivslängd.

WARNING

Denna apparat kan användas av barn på minst 8 år och av personer med rörelsehinder, sinneshinder eller psykiska problem eller brist på erfarenhet eller avsaknad av kunskap, på villkor att personen då övervakas eller har erhållit anvisningar om hur apparaten används på säkert sätt och förstår de faror som kan uppstå. Barn färinte leka med apparaten. En rengöring och underhåll som ska utföras av användaren ska inte utföras av barn utanövervakning.

Innan en rengöring eller underhåll inleds (löpande eller särskilt) ska strömförsörjningen alltid slås av genom att dra ut kontakten eller med hjälp av huvudströmbrytaren genom att ställa den på D (OFF).

Anslut inte fläkthuven till ledningar som används för förbränningsapparater som brännare, värmepannor eller kaminer.

Kontrollera att nätspänningen motsvarar den som står på märkskylten som sitter invändigt i fläkthuven. Se till att elanläggningen har jordats och att jordningen fungerar.

Fläkthuven ska inte användas för tillagning av material som kan bilda höga eller onormala lågor. Ölja som används två gånger och fett är speciellt farliga och kan fatta eld.

Det är förbjudet att flambera livsmedel under fläkthuven.

I en fläkthuv som avsetts för installation med en extern motor ska installationen utföras av en kompetent tekniker och användaren ska inte kunna komma åt samtliga kablar, kontaktdon, jordledningar för den externa motorn. Endast installatören ska kunna komma åt dem genom att ta bort panelerna som fästs med skruvar.

FÖRSIKTIGHET: Titta inte direkt på lampan när den är tänd. Det kan vara skadligt för ögonen.

Respektera gällande lokala standarder och kompetenta myndigheters föreskrifter gällande luftutsläpp för huvens vid en frånluftsfunktion. Kom ihåg att om samtliga underhålls- och rengöringsarbeten som anges i den här bruksanvisningen inte iakttas och utförs kan det leda till allvarlig fara för brand.

WARNING: Delar som kan vidröras blir varma när huvén används med matlagningsapparater.

INSTALLATION

Det minimala säkerhetsavständet från huvens nedersta yta till spishällen är 65cm.

Mindre avständ ska endast tillåtas av tillverkaren (se installationsritningarna).

Kolfilter ska användas för filtrering, det vill säga med luftcirkulation(se avsnittet KOLFILTER)

MONTERINGSINSTRUKTIONER

Varning: Innan installationen inleds, se till att skruvarna och pluggarna som medföljer är lämpliga för väggen där fläkthuven ska monteras.

För monteringen av fläkthuven ska tillbehören som medföljer användas och följ faserna som visas i

instruktionerna som bifogas.

ELANSLUTNING

Elanslutningen ska utföras av elektriker i enlighet med gällande standarder och lager.

Kontrollera att nätspänningen motsvarar den som står på märkskylten som sitter invändigt i fläkthuven. Se till att anläggningen installerats enligt gällande standarder och med en fungerande jordledning.

Var speciellt uppmärksam med fläkthuvens elkabel och kontrollera att den inte går igenom hål utan införingshylsa. Vid en direkt anslutning till nätet, förutse en anordning som garantera en urkoppling från nätet med ett öppningsavständ för kontakterna som tilläter en komplett urkoppling vid överspänningar III i enlighet med installationsreglerna. Kontakten eller brytaren ska vara tillgängliga när apparaten installerats. Om elkabeln är skadad ska den bytas ut mot en speciell kabel eller en enhet som tillhandahålls av tillverkaren eller dess tekniska kundsupporten. Kabeln som ska användas är en H05VV-F med en minimal sektion på 3 x 0,75mm ^2 .

Tillverkaren tar inget ansvar vid försummelse att följa olycksförebyggande standarder, som krävs för att reglera elanläggningens funktion.

DRIFT OCH UNDERHÅLL

Innan någon slags rengöring eller underhåll ska försörjningen till fläkthuven stängas av genom att ställa huvudströmbrytaren i läge 0 (OFF).

Byte av lampa

LED-lampa: bytet av lysdioden ska endast göras av en kompetent tekniker med hjälp av originaldelar.

Metallfiltren som medföljer fläkthuven ska tvättas var 2:a-3:e månad i funktion till användningen, med varmvatten och icke aggressivt rengöringsmedel. Metallfiltren ska tas bort med handtaget genom att lossa filtret först på framdelen och genom att dra det bakåt.

Efter att filtren ska rengöras ska de noggrant torkas av och monteras tillbaka.

Återcirkuleringsenhet med kassetter med aktivt kol.

Återcirkuleringsenheten har utvecklats för att fånga upp och avlägsna matos. Enheten består av fackmässigt konstruerade kassetter som innehåller ca 3 kg aktivt kol. Denna stora kolmängd innebär en mycket hög verkningsgrad för uppsugning av matos och en lång varaktighet, som beroende på användningssätt kan bli upp till tre år. Det är först nödvändigt att utföra underhåll på återcirkuleringsenheten när den inte längre avlägsnar matos på ett tillfredsställande sätt. Kolet i kassetterna

ska med jämna mellanrum bytas ut mot nytt aktivt kol. Töm kassetten helt och fyll den med samma mängd nytt aktivt kol. Du kan köpa kol hos våra serviceverkstäder. Det gamla kolet ska bortskaffas i överensstämmelse med anvisningarna som finns på påsen med det nya kolet.

Rengöring av fläkthuven

Den periodiska rengöringen av ytorna undviker att det blir svårt att ta bort smutsbeläggningar. Om fläkthuven har målats eller är i koppar, använd en mjuk trasa med ljummet vatten och neutralt rengöringsmedel. Det är förbjudet att hälla vätskor direkt på fläkthuven och använda korniga och/eller slipprodukter. Om fläkthuven är i rostfritt stål, använd specifika trasor och produkter för matt rostfritt stål (inte abrasiva och/eller korrosiva och utan klor). Se till att du följer sidenmattningens riktning. Använd inte aggressiva produkter, kemiska lösningsmedel eller derivat från petroleumdestillat som kan lämna oljiga rester som kan oxideras och polymeriseras.

Kondens i fläkten

Induktions- eller glaskeramikhällarna värmer maten mycket snabbt och skapar ånga innan glas- eller stålytan på huven värmts upp. Detta bildar kondens på fläkten som därefter börjar droppa. En annan orsak till kondens kan vara att rökkanalen inte är av rekommenderad storlek (se avsnittet INSTALLATION). Ångan som förblir inne i fläkten under nedkylningen kondenseras och skapar droppar. Det rekommenderas att sätta på fläkten tio minuter innan matlagningen och låta den stå på när du är klar så att all rök som samlats i kanalen kan sugas ut.

Det är också mycket viktigt att regelbundet göra rent filtren och byta dem när de är slitna (se RENGÖRING AV METALLFILTREN).

Tillverkaren tar inget ansvar ytskador som orsakas av en försummelse att följa ovanstående anvisningar.

LIESITUULETTIMEN KÄYTTÖ-, HOITO- JA ASENNUSOHJEET.

FILTERLARM: Den gula lysdioden blinkar (100 tim användning)

ÅTERSTÄLLA: SKJUTA PÅ 10 SEC. (Avstängd köksfläkt)
