Amt 20 Extern Motor - Cappa aspirante EICO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante con motore esterno
Marca	Eico
Modello	Amt 20 Extern Motor
Alimentazione elettrica	220-230 V ~ 50 Hz
Potenza massima motore esterno	640 W
Diametro condotto di scarico	150 mm
Distanza minima dal piano cottura	65 cm
Tipo di comando	Pulsanti, Soft Touch, Digitale o Radiocomando a seconda della versione
Velocità motore	4 velocità (di cui intensiva)
Illuminazione	Alogena 12V (G4 o GU4) o LED a seconda della versione
Filtri metallici	Lavabili ogni 2-3 mesi
Filtri al carbone	Consigliati per ricircolo, sostituzione periodica (ogni 4 mesi) o lavabile (Long Life)
Funzione timer	Spegnimento automatico dopo 10 minuti
Allarme manutenzione filtri	Sì, dopo 100 ore di funzionamento
Paese di origine	Italia (marchio EICO)
Tipo di installazione	Murale, aspirazione o ricircolo

Domande frequenti - Amt 20 Extern Motor EICO

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 65 cm. Distanze inferiori richiedono un'autorizzazione del costruttore.

Come pulire i filtri metallici della cappa?

I filtri metallici devono essere lavati ogni 2-3 mesi con acqua calda e un detergente liquido non aggressivo. Per rimuoverli, tirare verso il basso l'apposita maniglia anteriore.

Quando sostituire i filtri al carbone?

I filtri al carbone POLIESTERE vanno sostituiti ogni 4 mesi (per 2 ore di utilizzo al giorno). Il filtro Long Life può essere lavato in lavastoviglie e poi asciugato in forno a 100°C per 10 minuti.

Come resettare l'allarme filtri dopo la pulizia?

Per i comandi digitali, con cappa spenta, tenere premuto il tasto TIMER per più di 3 secondi finché il display non scompare. Per il radiocomando, tenere premuto il tasto Accensione/Spegnimento della cappa a motore fermo.

Come sostituire una lampadina alogena?

Per lampadine alogene 12V fissaggio G4: rimuovere l'anello di supporto con un cacciavite, togliere il vetro, sostituire la lampadina con una identica, quindi rimontare il vetro e l'anello. Per faretti LED, chiamare un tecnico qualificato.

Come abbinare il telecomando alla cappa?

Con cappa spenta, premere il tasto Accensione/Spegnimento della cappa (o il tasto '+' a seconda del modello) per 3-8 secondi. Il LED rosso lampeggia. Quindi, entro 60 secondi, premere un tasto del telecomando; il LED si accende fisso per 3 secondi per confermare l'apprendimento.

Cosa fare se la cappa non si accende?

Verificare prima l'alimentazione elettrica: la spina è inserita? L'interruttore generale è in posizione I (ON)? Controllare anche l'interruttore magnetotermico. Se il cavo di alimentazione è danneggiato, contattare il servizio tecnico.

Posso usare la cappa senza motore esterno?

No, la cappa Amt 20 Extern Motor è progettata per essere collegata a un'unità aspirante esterna (motore fornito dal costruttore, potenza max 640W). Non funziona senza questo motore.

Come impostare il timer di spegnimento automatico?

Sui comandi digitali o radiocomando, premere il tasto TIMER per attivare lo spegnimento dopo 10 minuti. Il testimone lampeggia per indicare che il timer è attivo.

Perché la cappa emette rumori anomali?

I rumori possono provenire da filtri ostruiti, un condotto di scarico intasato o un'installazione instabile. Verificare la pulizia dei filtri e il serraggio dei fissaggi. Se il rumore persiste, contattare un tecnico.

MANUALE UTENTE Amt 20 Extern Motor EICO

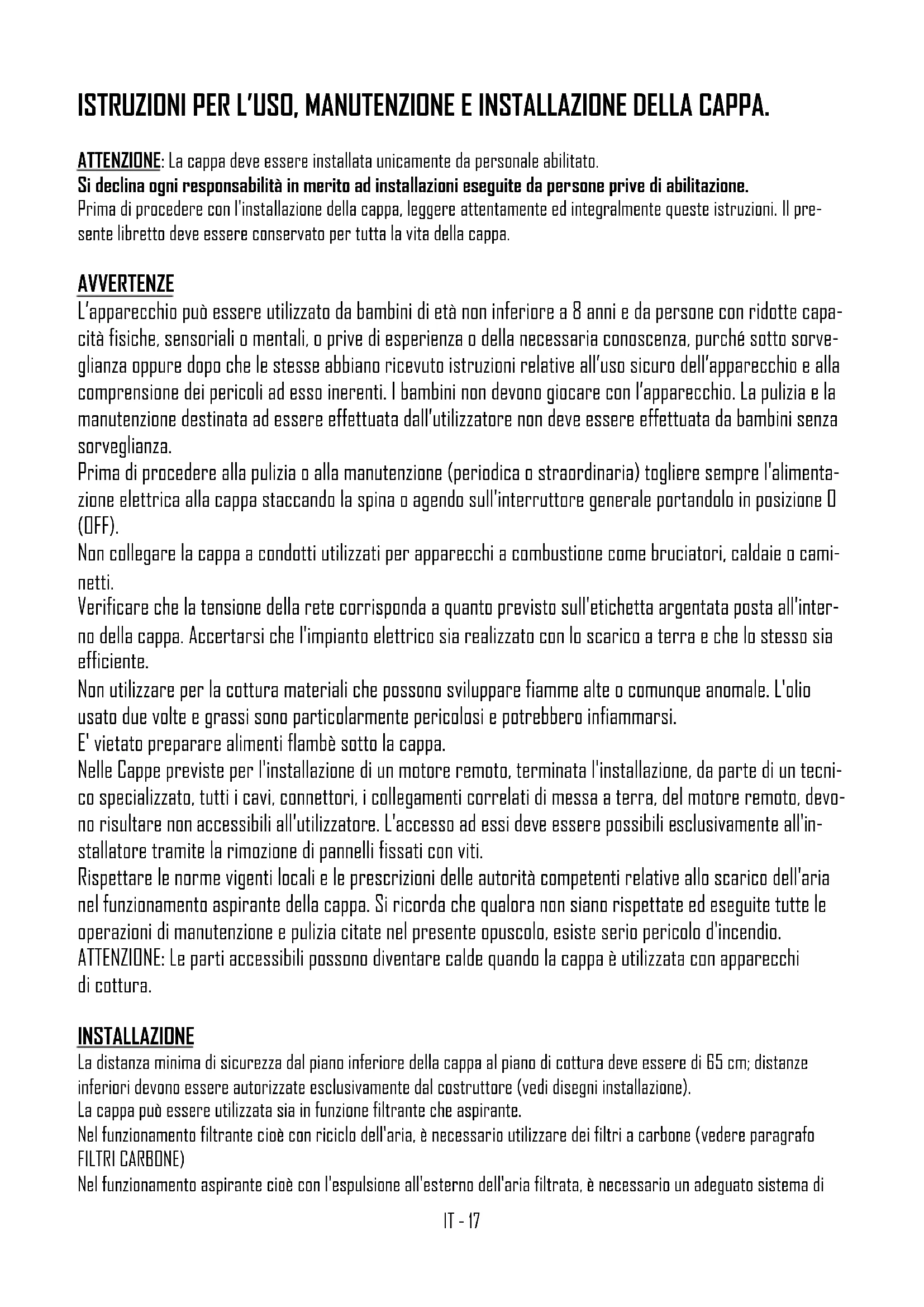

ISTRUZIONI PER L'USO, MANUTENZIONE E INSTALLAZIONE DELLA CAPPA.

ATTENZIONE: La cappa deve essere installata unicamente da personale abilitato.

Si declina ogni responsabilità in merito ad installazioni eseguite da persone prive di abilitazione.

Prima di procedere con l'installazione della cappa, leggere attentamente ed integralmente queste istruzioni. Il presente libretto deve essere conservato per tutta la vita della cappa.

AVVERTENZE

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimentazione elettrica alla cappa staccando la spina o agendo sull'interruttore generale portandolo in posizione D (OFF).

Non collegare la cappa a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o caminetti.

Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta all'interno della cappa. Accertarsi che l'impianto elettrico sia realizzato con lo scarico a terra e che lo stesso sia efficiente.

Non utilizzare per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi.

E' vietato preparare alimenti flambè sotto la cappa.

Nelle Cappe previste per l'installazione di un motore remoto, terminata l'installazione, da parte di un tecnico specializzato, tutti i cavi, connettori, i collegamenti correlati di messa a terra, del motore remoto, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibili esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.

Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa. Si ricorda che qualora non siano rispettate ed eseguite tutte le operazioni di manutenzione e pulizia citate nel presente opuscolo, esiste serio pericolo d'incendio.

ATTENZIONE: Le parti accessibili possono diventare calde quando la cappa è utilizzata con apparecchi di cottura.

INSTALLAZIONE

La distanza minima di sicurezza dal piano inferiore della cappa al piano di cottura deve essere di 65 cm; distanze inferiori devono essere autorizzate esclusivamente dal costruttore (vedi disegni installazione).

La cappa può essere utilizzata sia in funzione filtrante che aspirante.

Nel funzionamento filtrante cioè con riciclo dell'aria, è necessario utilizzare dei filtri a carbone (vedere paragrafo FILTRI CARBONE)

Nel funzionamento aspirante cioè con l'espulsione all'esterno dell'aria filtrata, è necessario un adeguato sistema di

compensazione secondo le norme vigenti. Il tubo di uscita dei fumi deve avere un diametro uguale o superiore rispetto a quello del raccordo della cappa.

Il locale dove è installata la cappa, deve disporre di sufficiente ventilazione, quando vengono utilizzati contemporaneamente altri apparecchi che impiegano gas o altri combustibili.

Cappe predisposte per motore remoto

Le cappe predisposte per motore remoto, sono dotate di un connettore per il collegamento con il cavo del motore remoto. Tale connettore è posizionato all'interno della cappa. Inserire all'interno della cappa il cavo del motore remoto servendosi dell'apposita apertura sulla cappa (solitamente vicino al foro uscita fumi) e connettere tra loro i due connettori. Per questa operazione fare riferimento ai disegni presenti sul libretto istruzioni dei motori remoti.

Le cappe prive di motore (Art.*O***) devono essere installate e collegate esclusivamente con l'unità aspirante fornita ed indicata dal Costruttore con potenza massima 640W.

Nelle Cappe previste per l'installazione di un motore remoto, terminata l'installazione, da parte di un tecnico specializzato, tutti i cavi, connettori, i collegamenti correlati di messa a terra, del motore remoto, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibili esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.

ISTRUZIONI DI MONTAGGIO

Attenzione: Prima di procedere con l'installazione, accertarsi che le viti e i tasselli forniti in dotazione, siano idonei per il tipo di parete in cui deve essere fissata la cappa.

Per il montaggio della cappa utilizzare gli accessori in dotazione e seguire le fasi illustrate nel foglio allegato.

ALLACCIAMENTO ELETTRICO

L'allacciamento elettrico deve essere effettuato da personale specializzato, nel rispetto delle norme e leggi vigenti.

Verificare che la tensione della rete corrisponda a quella indicata sull'etichetta argentata posta all'interno della cappa. Accertarsi che l'impianto sia realizzato secondo le norme vigenti e con lo scarico a terra efficiente.

Porre particolare attenzione al cavo di alimentazione della cappa, verificando che non attraversi fori sprovvisti di passacavo. Nel caso di collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. La spina o l'interruttore onnipolare devono essere accessibili ad apparecchio installato. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito con un cavo speciale oppure un assieme disponibili presso il costruttore o il suo servizio assistenza tecnica. Il cavo da utilizzare deve essere di tipo H05VV-F con sezione minima 3 x 0,75mm².

Il costruttore declina ogni responsabilità nel caso non vengano rispettate le norme antinfortunistiche vigenti, necessarie al regolare funzionamento dell'impianto elettrico.

COMANDI

COMANDO PUSH BOTTON (Fig. 1)

Nella versione con comando pulsantiera sono presenti quattro pulsanti.

Un pulsante per accensione e spegnimento delle luci.
Un pulsante per accensione in 1^ velocità e spegnimento del motore.
Un pulsante per accensione 2^ velocità.
Un pulsante per accensione 3^ velocità.

COMANDO SOFT TOUCH (Fig. 2)

Nella versione con comando soft touch sono presenti quattro pulsanti a sfioramento ed un led a colore variabile (verde min. velocità, rosso max. velocità).

Un pulsante per accensione e spegnimento delle luci.
Un pulsante per accensione in 2^ velocità e spegnimento del motore.

N.B. Tenendo premuto questo tasto per più di tre secondi, si attiva la funzione di autospegnimento dopo 10 minuti, il led lampeggia lentamente.

Due pulsanti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il led lampeggia velocemente e dopo 5min. viene impostata automaticamente la 2^ velocità.

COMANDO DIGITALE \ TOUCH CONTROL (Fig. 3)

Nella versione con comando digitale sono presenti cinque pulsanti a sfioramento ed un display.

Un pulsante per accensione e spegnimento delle luci.
Un pulsante per accensione in 2^ velocità e spegnimento del motore.
Due pulsanti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il numero presente nel display lampeggia e dopo 5min. viene impostata automaticamente la 2^ velocità.
Un pulsante TIMER per spegnimento del motore dopo 10 min. con il timer attivato, il numero presente nel display sarà lampeggiante

Funzioni speciali:

Dopo 100 ore di utilizzo sul DISPLAY inizierà a lampeggiare lo O oppure la lettera A per segnalare l'esigenza di lavare i filtri metallici. Dopo aver lavato i filtri metallici, azzerare il conta ore tenendo premuto il tasto TIMER per più di tre sec. con cappa spenta. La visualizzazione dell'avvenuto azzeramento viene segnalata mediante la comparsa, a cappa spenta, di un trattino sul display.

COMANDO RADIO-CONTROL (Fig. 4)

Il tasto ON/OFF sulla cappa, accende simultaneamente le luci e il motore alla seconda velocità oppure spegne tutto. Dopo 100 ore di funzionamento del motore aspirante, inizierà a lampeggiare il led rosso a segnalare l'esigenza di lavare i filtri metallici. Per annullare l'allarme filtri, è necessario tenere premuto a lungo il tasto ON/OFF sulla cappa con motore spento.

Telecomando:

al primo utilizzo è necessario avviare l'apprendimento del telecomando. A cappa spenta, tenere premuto 3-8 sec. il tasto ON/OFF (DISTANTE - CEILING STRIPE) o il tasto "+" (AIDA) sulla cappa. L'apprendimento del telecomando viene segnalato con il led allarme rosso lampeggiante. Se entro un minuto arriva un codice telecomando valido (inviato premendo qualunque tasto del telecomando), il led diventa acceso fisso per 3 secondi per poi spegnersi, segnalando il corretto apprendimento.

Tasti telecomando:

Un tasto per accensione e spegnimento delle luci.
Un tasto per accensione in 2^ velocità e spegnimento del motore.
Due tasti + e - per aumento e riduzione delle velocità motore. Alla 4^ velocità del motore (intensiva) il led lampeggia e dopo 5min. viene impostata automaticamente la 2^ velocità.
Un tasto TIMER per spegnimento del motore dopo 10 min.

USO E MANUTENZIONE

Prima di effettuare qualsiasi intervento di pulizia e manutenzione, togliere l'alimentazione alla cappa portando l'interruttore generale in posizione 0 (OFF).

Sostituzione lampade

Alogena I2V attacco G4: Togliere mediante cacciavite, l'anello di supporto vetro (Fig. 5). Togliere il vetro e sostituire la lampada con una identica. Rimontare il vetro di protezione e fissarlo reinserendo l'apposito anello. Le lampade possono essere acquistate presso qualsiasi negozio di materiale elettrico.

Lampada dicroica attacco GU4: Togliere mediante cacciavite e sostituire la lampada con una identica (Fig. 6).

Faretto led: La sostituzione del faretto led deve essere fatta solo da tecnici qualificati utilizzando solo ricambi originali.

Pulizia dei filtri metallici

I filtri metallici in dotazione alla cappa vanno lavati ogni 2-3 mesi in funzione dell'intensità d'uso, con acqua calda e detersivo liquido non aggressivo. I filtri metallici vanno tolti utilizzando l'apposita maniglia sganciando il filtro prima nella parte anteriore tirandolo verso il basso (fig. 7).

Dopo il lavaggio i filtri devono essere completamente asciugati e rimontati correttamente.

Filtri carbone

Se la cappa è utilizzata con sistema filtrante con riciclo interno, è necessario l'impiego di filtri carbone che sono dei contenitori di carbone attivo. Il carbone attivo contenuto nei filtri, serve a trattenere gli odori dei fumi di cucina.

Per la rimozione e sostituzione dei filtri fare riferimento alla fig. 8.

I filtri carbone POLIESTERE non possono essere rigenerati o lavati e vanno sostituiti periodicamente (ogni 4 mesi se si utilizza la cappa per due ore al giorno). I filtri saturi di grassi infatti possono essere causa di incendi.

In base al modello di cappa, i filtri carbone possono essere di forma circolare oppure rettangolare.

I filtri carbone LONG LIFE devono essere lavati e rigenerati periodicamente. Il filtro deve essere pulito ogni due mesi se usato normalmente. E' preferibile lavare il filtro in lavastoviglie alla massima temperatura con detersivo normale.

Il filtro deve essere lavato da solo per evitare che le particelle di cibo entrino in esso causando successivamente un odore sgradevole. Per riattivare il carbone attivo, il filtro deve essere asciugato in forno. Selezionare il riscaldamento superiore / inferiore a massimo 100 °C ed asciugare il filtro per 10 minuti. Il filtro deve essere sostituito quando non è più in grado di assorbire in modo soddisfacente gli odori di cottura. Fig.9

Pulizia della cappa

La pulizia periodica delle superfici evita di dover successivamente rimuovere con difficoltà depositi di sporco incro-state. Se la cappa è verniciata o ramata, usare un panno morbido con acqua tiepida e detersivo neutro. E' vietato versare liquidi direttamente sulla cappa e l'uso di prodotti granulosi e/o abrasivi. Se la cappa è in acciaio inox, usare prodotti e panni specifici per acciaio inox satinato (non abrasivi e/o corrosivi e privi di cloro), avendo cura di seguire col panno il verso della satinatura. Non usare prodotti aggressivi, solventi chimici o derivati da distillati di petrolio che potrebbero lasciare residui oleosi suscettibili d'ossidazione e polimerizzazione.

Murano-Manta-Merak-Dubhe: quando si usa olio per cucinare, dell'olio potrebbe scendere sulla parte bassa della cappa. Questa parte dovrebbe essere pulita spesso

La ditta costruttrice non risponde di danni estetici causati da inosservanza delle indicazioni sopraelencate.

Per aprire tirare qui

Per aprire tirare qui simultaneamente
