BR 85/100 W Classic Bp Pack - Szorowarka Kärcher - Bezpłatna instrukcja obsługi

Rodzaj produktu	Profesjonalna szorowarka
Marka	Kärcher
Model	BR 85/100 W Classic Bp Pack
Zastosowanie	Profesjonalne i przemysłowe czyszczenie płaskich podłóg odpornych na wilgoć
Napięcie znamionowe	24 V
Zalecana pojemność akumulatora	170, 180, 240 lub 285 Ah (5 h)
Moc silnika napędowego	300 W
Moc turbiny ssącej	500 W
Moc napędu szczotki	2 x 750 W (łącznie 1500 W)
Pojemność zbiornika wody czystej	100 L
Pojemność zbiornika wody brudnej	100 L
Maks. temperatura wody	50 °C
Szerokość robocza (szczotka)	850 mm
Prędkość obrotowa szczotki	1200 obr/min
Przepływ powietrza ssącego	24 L/s
Podciśnienie ssące	16 kPa (160 mbar)
Masa własna (masa transportowa)	340 kg
Dopuszczalna masa całkowita	440 kg
Maksymalne nachylenie robocze	2 %
Poziom ciśnienia akustycznego LpA	65 dB(A)

Często zadawane pytania - BR 85/100 W Classic Bp Pack Kärcher

Jak uruchomić urządzenie po długim okresie bezczynności?

Przed uruchomieniem sprawdź, czy akumulator jest naładowany. Jeśli akumulator jest głęboko rozładowany, nie używaj urządzenia. Naładuj akumulator w pełni przed użyciem. Postępuj zgodnie z krokami uruchamiania: ustaw przełącznik kluczykowy w pozycji '1', wyświetlacz pokaże stan, a następnie naciśnij wyłącznik bezpieczeństwa.

Jaki akumulator zastosować do BR 85/100?

Urządzenie pracuje przy napięciu 24 V. Zalecane zestawy akumulatorów to 170, 180, 240 lub 285 Ah (bezobsługowe). Akumulator nie jest dołączony do zestawu. Używaj wyłącznie akumulatorów AGM lub żelowych zgodnych ze specyfikacją.

Jak wyczyścić zbiornik wody brudnej?

Po każdym użyciu opróżnij brudną wodę przez wąż spustowy. Przepłucz zbiornik wody brudnej czystą wodą. Regularnie czyść filtr zanieczyszczeń i filtr przeciwkłaczkowy. Otwórz pokrywę zbiornika, aby uzyskać dostęp do filtrów.

Co zrobić, gdy spada siła ssania?

Najpierw sprawdź, czy zbiornik wody brudnej jest pełny; opróżnij go w razie potrzeby. Wyczyść filtr przeciwkłaczkowy i pływak. Sprawdź stan warg ssących na belce ssącej: wyczyść je, odwróć lub wymień, jeśli są zużyte. Upewnij się, że wąż ssący nie jest zatkany, a pokrywa spustowa jest szczelnie zamknięta.

Jak często przeprowadzać konserwację belki ssącej?

Po każdym cyklu pracy wyczyść wargi ssące i sprawdź ich zużycie. W razie potrzeby wyreguluj wysokość lub wymień wargi. Prawidłowa regulacja zapewnia optymalne ssanie. Szczegółowe interwały znajdują się w rozdziale 'Konserwacja i utrzymanie'.

Jaka jest maksymalna dopuszczalna temperatura wody?

Maksymalna temperatura wody w zbiorniku wody czystej wynosi 50 °C. Nie używaj wody o wyższej temperaturze, aby uniknąć uszkodzenia urządzenia.

Jak bezpiecznie transportować urządzenie?

Do transportu opuść głowicę czyszczącą i podnieś belkę ssącą. Użyj wyłącznika bezpieczeństwa do jazdy. Na pochyłościach zachowaj maksymalne nachylenie 2 %. Podczas załadunku do pojazdu zablokuj urządzenie, aby zapobiec przesuwaniu się lub przewróceniu. Użyj pasów mocujących pod zbiornikiem wody brudnej.

Co zrobić, jeśli urządzenie nie uruchamia się?

Sprawdź, czy przełącznik kluczykowy jest w pozycji '1'. Naciśnij wyłącznik bezpieczeństwa. Upewnij się, że wtyczka akumulatora jest podłączona. Sprawdź stan naładowania akumulatora i naładuj go w razie potrzeby. Sprawdź połączenia biegunów. Jeśli jest przycisk awaryjnego zatrzymania, odblokuj go, przekręcając.

Jak wyregulować ilość wody?

Użyj pokrętła regulacji ilości wody na panelu sterowania. Zacznij od niskiego przepływu i stopniowo zwiększaj, aż uzyskasz pożądany efekt. Regulacja dostosowana do stopnia zabrudzenia podłogi pozwala oszczędzać wodę i optymalizować czyszczenie.

Czy mogę używać niezalecanych detergentów?

Nie, używaj wyłącznie detergentów zalecanych przez Kärcher (np. RM 756, RM 755 itp.). Używanie nieodpowiednich produktów może uszkodzić urządzenie i spowodować utratę gwarancji. Przestrzegaj zasad bezpieczeństwa i unikaj detergentów silnie pieniących się.

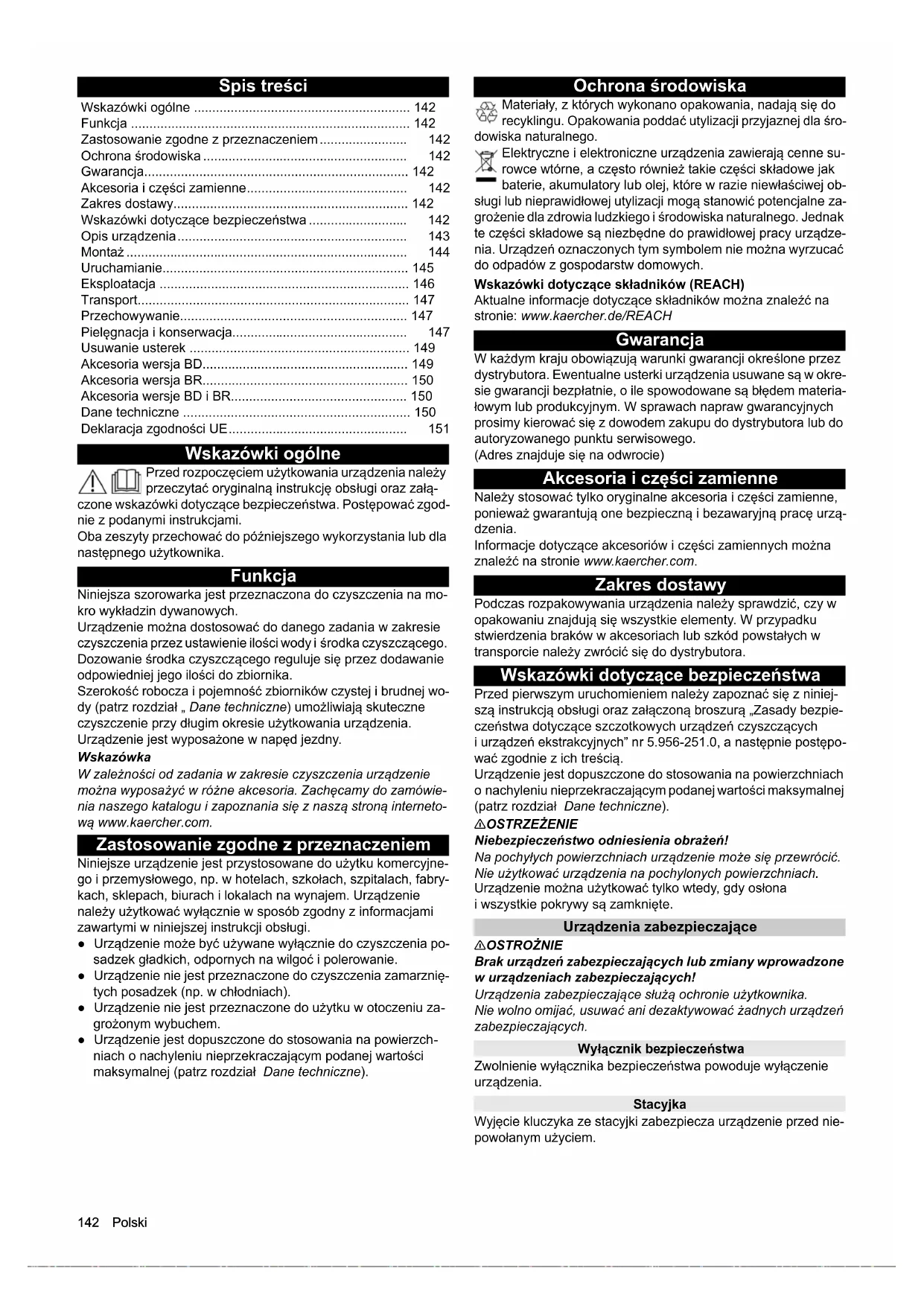

INSTRUKCJA OBSŁUGI BR 85/100 W Classic Bp Pack Kärcher

Wskazówki ogólne 142
Funkcja 142
Zastosowanie zgodne z przeznaczeniem.... 142
Ochrona środowiska 142
Gwarancja.... 142
Akcesoria i części zamienne.... 142
Zakres dostawy.... 142
Wskazówki dotyczące bezpieczeństwa 142
Opis urządzenia 143
Montaż 144
Uruchamianie.... 145
Eksploatacja 146
Transport.... 147
Przechowywanie.... 147
Pielęgnacja i konserwacja.... 147
Usuwanie usterek 149
Akcesoria wersja BD.... 149
Akcesoria wersja BR.... 150
Akcesoria wersje BD i BR.... 150
Dane techniczne 150
Deklaracja zgodności UE.... 151

Wskazówki ogólne

Przed rozpoczęciem użytkowania urządzenia należy przeczytać oryginalną instrukcję obsługi oraz załą- czone wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami.

Oba zeszyty przechować do późniejszego wykorzystania lub dla następnego użytkownika.

Funkcja

Niniejsza szorowarka jest przeznaczona do czyszczenia na mokro wykładzin dywanowych.

Urządzenie można dostosować do danego zadania w zakresie czyszczenia przez ustawienie ilości wody i środka czyszczącego. Dozowanie środka czyszczącego reguluje się przez dodawanie odpowiedniej jego ilości do zbiornika.

Szerokość robocza i pojemność zbiorników czystej i brudnej wody (patrz rozdział „Dane techniczne) umożliwiają skuteczne czyszczenie przy długim okresie użytkowania urządzenia.

Urządzenie jest wyposażone w napęd jezdny.

Wskazówka

W zależności od zadania w zakresie czyszczenia urządzenie można wyposażć w różne akcesoria. Zachęcamy do zamówienia naszego katalogu i zapoznania się z naszą stronę internetową www.kaercher.com.

Zastosowanie zgodne z przeznaczeniem

Niniejsze urządzenie jest przystosowane do użytku komercyjnego i przemysłowego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i lokalach na wynajem. Urządzenie należy użytkować wyłącznie w sposób zgodny z informacjami zawartymi w niniejszej instrukcji obsługi.

• Urządzenie może być używane wyłącznie do czyszczenia posadzek gładkich, odpornych na wilgoć i polerowanie.
• Urządzenie nie jest przeznaczone do czyszczenia zamarzniętych posadzek (np. w chłodniach).
• Urządzenie nie jest przeznaczone do użytku w otoczeniu zagrożonym wybuchem.
• Urządzenie jest dopuszczone do stosowania na powierzchniach o nachyleniu nieprzekraczającym podanej wartości maksymalnej (patrz rozdział Dane techniczne).

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obi lub nieprawidłowej utylizacji mogą stanowić potencjalne zajeenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak części składowe są niezbędne do prawidłowej pracy urządzeń Urządzeń oznaczonych tym symbolem nie można wyrzucać dpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.de/REACH

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwrócić się do dystrybutora.

Wskazówki dotyczące bezpieczeństwa

Przed pierwszym uruchomieniem należy zapoznać się z niniejszą instrukcją obsługi oraz załączoną broszurą „Zasady bezpieczeństwa dotyczące szczotkowych urządzeń czyszczących i urządzeń ekstrakcyjnych” nr 5.956-251.0, a następnie postępować zgodnie z ich treścią.

Urządzenie jest dopuszczone do stosowania na powierzchniach o nachyleniu nieprzekraczającym podanej wartości maksymalnej (patrz rozdział Dane techniczne).

⚠OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń!

Na pochyłych powierzchniach urządzenie może się przewrócić. Nie użytkować urządzenia na pochylonych powierzchniach.

Urządzenie można użytkować tylko wtedy, gdy osłona i wszystkie pokrywy są zamknięte.

Urządzenia zabezpieczające

⚠OSTROŻNIE

Brak urządzeń zabezpieczających lub zmiany wprowadzone w urządzeniach zabezpieczających!

Urządzenia zabezpieczające służą ochronie użytkownika.

Nie wolno omijać, usuwać ani dezaktywować żadnych urządzeń zabezpieczających.

Wyłącznik bezpieczeństwa

Zwolnienie wyłącznika bezpieczeństwa powoduje wyłączenie urządzenia.

Stacyjka

Wyjęcie kluczyka ze stacyjki zabezpiecza urządzenie przed nie- powołanym użyciem.

Symbole ostrzeżeńPodczas obchodzenia się z akumulatorem uwzględnić poniższe ostrzeżenia:
	Przestrzegać wskazówek zawartych w instrukcji obsługi akumulatora i na akumulatorze, a także w niniejszej instrukcji obsługi.
	Nosić okulary ochronne.
	Dopilnować, aby dzieci nie miały kontaktu z elektroli-tem i akumulatorem.
	Niebezpieczeństwo wybuchu
	Zabronione jest stosowanie ognia, iskier, otwartego światła i palenie.

	Niebezpieczeństwo oparzenia środkiem żracym
	Pierwsza pomoc.
	Ostrzeżenie
	Utylizacja
	Akumulatora nie wyrzucać do śmieci.

Opis urządzenia

Przegląd przód		Przegląd głowicy R
Rysunek A1Pałąk przesuwny2 Wyłącznik bezpieczeństwa3Pokrywa zbiornika brudnej wody4 Szyna mocująca do zestawu Homebase5Zbiornik brudnej wody6**Akumulator7Filtr czystej wody8Korek zbiornika czystej wody9Pedał wymiany szczotek10Szczotka tarczowa11Zbiornik czystej wody12Uchwyt węża13Otwór wlewowy zbiornika czystej wody** Poza zakresem dostawy		Rysunek D1Głowica R2Rolka zwrotna3Listwa rozdzielcza wody4Fartuch boczny5 Pojemnik na zamiecione śmieci
		Przegląd zbiornika brudnej wody
		Rysunek E1 Filtr większych zanieczyszczeń2 Filtr klaczków3 Pływak
		Tabliczka znamionowa
		Rysunek C1Tabliczka znamionowa
Przegląd tył		Kolor oznaczenia
Rysunek B1 Wąż spustowy brudnej wody z urządzeniem dozującym2 Głowica czyszcząca3Pedał wymiany szczotek4 Wąż ssący5 Regulacja pochylenia listwy ssącej6 Nakrętka skrzydełkowa do mocowania listwy ssącej7 Regulacja wysokości listwy ssącej8 Listwa ssąca9 Wskaźnik poziomu czystej wodyWąż spustowy czystej wody10 Dźwignia głowicy czyszczącej11 Pokrętło regulacji ilości wody12 Dźwignia listwy ssącej13 Wtyczka akumulatora14 Stacyjka15 Wyświetlacz16 Pokrętło prędkości roboczej17 Przełącznik kierunku jazdy		• Elementy obsługowe procesu czyszczenia są żółte.• Elementy obsługowe konserwacji i serwisu są jasnoszare.
		Symbole na urządzeniu
			Otwór spustowy zbiornika czystej wody
			Otwór spustowy zbiornika brudnej wody
			Zwiększona siła docisku głowicy czyszczącej
			Dostęp do akumulatora
			Poziom napełnienia zbiornika czystej wody (50%)
			Tutaj podłączyć wtyczkę ładowarki.

	Punkt mocowania zawiesi
	*Uchwyt na mop
	UWAGANiewłaściwe gniazdoNiebezpieczeństwo uszkodzeniaNIE podłączać tutaj wtyczki ładowarki.
	Normalna siła docisku głowicy czyszczącej
	Głowica czyszcząca podniesiona
	Pedał do podnoszenia/opuszczania głowicy czyszczącej
	Pedał wymiany szczotek

* opcjonalnie

Montaż

Wyładunek

1. Zdjąć karton.
2. Usunąć opaski zaciskowe.
3. Odkręcić drewniane klocki przymocowane śrubami do palety.
4. Przy użyciu 3 desek usztywniających z opakowania kartonowego oraz deski zabezpieczającej przykręconej w poprzek palety ułożyć rampę przed paletą i zamocować ją za pomocą śrub do płyt wiórowych.

Rysunek F

Rysunek G

①Deska zabezpieczająca

②Kantówka

③ Płyta usztywniająca

1. Odkręconą od palety kantówkę wsunąć pod rampę jako podporę i przykręcić śrubami.

2. Wcisnąć dźwignię głowicy czyszczącej w dół i zablokować ją w zapadce po prawej stronie.

3. Tylko w przypadku BD 80/100 i BR 85/100: Wcisnąć dźwignię hamulca w dół.

Rysunek H

①Dźwignia hamulca

Wskazówka

W BD 70/75 i BR 75/75 nie ma hamulca. W przypadku tego urządzenia zwolnienie hamulca nie jest konieczne.

1. Ściągnąć urządzenie z palety do tyłu.

2. Tylko w przypadku BD 80/100 i BR 85/100: Wcisnąć dźwignię hamulca do góry.

Montaż listwy ssącej

1. Założyć listwę ssącą do zawieszenia listwy ssącej. Rysunek J

2. Dokręcić nakrętki skrzydełkowe.

3. Podłączyć wąż ssący.

Akumulatory

Zalecane zestawy akumulatorów BD 70/75 i BR 75/75

Opis	Nr katalogowy	Pojemność (m3)*	Przepływ powietrza (m3/h)**
Tylko BD 70/75 W115 Ah – bezob-sługowy	2.815-091.01)	1,98 0,792
170 Ah – bezob-sługowy	2.815-092.02)	2,31 0,924
180 Ah – bezob-sługowy	2.815-101.03)	4,785 1,914

* Minimalna pojemność komory ładowania akumulatora ** Minimalny strumień powietrza między komorą ładowania akumulatora a otoczeniem

Do pierwszej instalacji wymagany jest dodatkowo zestaw do montażu akumulatora:

1 2.638-198.0

2 2.638-162.0

3 2.638-106.0

Zalecane zestawy akumulatorów BD 80/100 i BR 85/100

Opis	Nr katalogowy	Pojemność (m3)*	Przepływ powietrza (m3/h)**
170 Ah – bezob-sługowy	2.815-092.0 1)	2,31 0,924
180 Ah – bezob-sługowy	2.815-101.0 2)	4,785 1,914
240 Ah – bezob-sługowy	2.815-102.0 2)	6,27 2,508
285 Ah – bezob-sługowy	2.815-095.0 3)	11,88 4,752

* Minimalna pojemność komory ładowania akumulatora ** Minimalny strumień powietrza między komorą ładowania akumulatora a otoczeniem

Do pierwszej instalacji wymagany jest dodatkowo zestaw do montażu akumulatora:

1 2.638-162.0

2 2.638-106.0

3 2.638-197.0

Akumulatory niskoobsługowe (mokre)

⚠NIEBEZPIECZEŃSTWO

Niebezpieczeństwo oparzenia środkiem żracym na skutek wycieku kwasu!

Akumulator napełniać wodą tylko wtedy, gdy jest rozładowany. Podczas pracy z kwasem akumulatorowym używać okularów ochronnych i natychmiast spłukać wodą wszelkie rozpryski kwa-su na skórze lub ubraniu.

UWAGA

Niebezpieczeństwo uszkodzenia akumulatora!

Używanie wody z dodatkami spowoduje utratę gwarancji na akumulator.

Do napełniania akumulatorów używać tylko wody destylowanej lub zdemineralizowanej (EN 50272-T3).

Nie stosować żadnych obcych dodatków ani środków poprawiających właściwości.

1. Na godzinę przed zakończeniem procesu ładowania dolać wodę destylowaną. Zwrócić przy tym uwagę na prawidłowy poziom kwasu zgodnie z oznaczeniem na akumulatorze. Pod koniec procesu ładowania wszystkie ogniwa powinny gazować.

Akumulatory bezobsługowe (AGM i żelowe)

UWAGA

Niebezpieczeństwo uszkodzenia akumulatorów AGM i żelowych!

Otwieranie obudowy akumulatora lub wiercenie w obudowie spowoduje uszkodzenie akumulatora AGM lub żelowego i konieczność jego wymiany.

Nie otwierać obudowy akumulatora ani nie nawiercać żadnych otworów.

Nie zakrywać ani modyfikować zaworu nadciśnieniowego.

1. Akumulatory AGM i żelowe ładować tylko za pomocą określonych ładowarek, patrz rozdział: Ładowanie akumulatora.

Założenie i podłączenie akumulatorów

⚠OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń na skutek przewrócenia się urządzenia!

Urządzenie może się przewrócić podczas demontażu i montażu akumulatorów.

Podczas demontażu i montażu akumulatorów zwrócić uwagę na stabilne ustawienie urządzenia.

UWAGA

Niebezpieczeństwo uszkodzenia układu sterowniczego!

Układ sterowniczy może zostać zniszczony przez odwrócenie polaryzacji przyłączy akumulatora.

Podczas podłączania akumulatora zwrócić uwagę na prawidłową polaryzację.

⚠OSTRZEŻENIE

Zagrożenie życia z powodu pożaru lub wybuchu w przypadku głęboko rozładowanych akumulatorów!

Nieprawidłowe ładowanie głęboko rozładowanych akumulatorów może spowodować pożar.

Nie używać urządzenia, jeśli akumulator jest głęboko rozładowany.

Przed uruchomieniem systemu upewnić się, że akumulator jest naładowany.

1. Spuścić brudną wodę.
2. Wychylić zbiornik brudnej wody do góry.
3. Założyć akumulatory do urządzenia w przedstawiony sposób.

Ważne: Przesunąć akumulatory całkiem do tyłu!

BD 80/100 i BR 85/100

Rysunek K

170 Ah, 2,815-092,0

180 Ah, 2,815-101,0

240 Ah, 2,815-105,0

285 Ah, 2,815-095,0

①Przekładki

Rysunek L

BD 70/75 i BR 75/75

115 Ah, 2,815-091,0

170 Ah, 2,815-092,0

180 Ah, 2,815-101,0

①Przekładki

②Uchwyt akumulatora

③Dodatkowe obciążniki

1. Umieść przekładkę między akumulatorami z prawej strony a zbiornikiem świeżej wody,

a w przypadku zestawu akumulatorów 115 Ah: 1 szt. płasko po długości.

b w przypadku zestawu akumulatorów innych niż 115 Ah: 2 sztuki na dłuższej krawędzi jedna na drugiej.

1. W przypadku BD 70/75 z zestawem akumulatorów 115 Ah: Włożyć 4 dodatkowe obciążniki.

2. Zamocować uchwyt akumulatora, w tym celu

a W przypadku BD 70/75: zamontować 2 uchwyty akumulatora i w przypadku 115 Ah: przykręcić przez otwory gwintowane z lewej strony i na środku. W przypadku BR 75/75 i BD 70/75: 170 Ah / 180 Ah: przykręcić przez otwory gwintowane z prawej strony i na środku.

b W przypadku BD 80/100 i BR 85/100: włożyć jedną lub dwie przekładki dłuższym bokiem na płasko lub pionowo między przednimi akumulatorami a zbiornikiem świeżej wody w taki sposób, aby akumulatory nie mogły się przesunąć do przodu.

1. Połączyć bieguny za pomocą kabli łączących z zestawu do montażu akumulatora.
2. Podłączyć kabel przyłączeniowy do wolnych jeszcze biegunów (+) i (-).
3. Połączyć wtyczkę akumulatora po stronie urządzenia z wtyczką akumulatora po stronie akumulatora.
4. Wychylić zbiornik brudnej wody w dół.

Demontaż akumulatorów

⚠OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń na skutek przewrócenia się urządzenia!

Urządzenie może się przewrócić podczas demontażu i montażu akumulatorów.

Podczas demontażu i montażu akumulatorów zwrócić uwagę na stabilne ustawienie urządzenia.

1. Obrócić kluczyk w stacyjce do pozycji „0” i wyjąć go.
2. Wyciągnąć wtyczkę akumulatora.
3. Spuścić brudną wodę.
4. Wychylić zbiornik brudnej wody do góry.
5. Odłączyć kabel po stronie urządzenia od bieguna ujemnego akumulatora.
6. Odłączyć pozostałe kable od akumulatorów.
7. W przypadku BD 80/100: Wyjąć przekładkę lub przekładki spomiędzy przednich akumulatorów i zbiornika świeżej wody.
8. W przypadku akumulatora 115 Ah: Wyjąć dodatkowe obciążniki.
9. Wyjąć akumulatory.
10. Zutylizować zużyte akumulatory zgodnie z obowiązującymi przepisami.

Uruchamianie

Ładowanie akumulatora

⚠NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń spowodowanych przez ładowarkę!

Porażenie prądem elektrycznym w wyniku niewłaściwego użytkowania ładowarki!

Przestrzegać napięcia sieciowego i zabezpieczenia podanych na tabliczce znamionowej urządzenia.

Używać ładowarki tylko w suchych pomieszczeniach z wystarczającą wentylacją.

UWAGA

Niebezpieczeństwo wybuchu z powodu akumulatora!

Podczas procesu ładowania pod zbiornikiem gromadzą się gazy. Przed rozpoczęciem ładowania akumulatorów niskoobsługowych odchylić zbiornik brudnej wody do góry.

UWAGA

Niebezpieczeństwo uszkodzenia wskutek zastosowania nie- odpowiedniej ładowarki!

Nie łączyć ładowarki z wtyczką akumulatora po stronie urządzenia.

Używaj tylko ładowarki pasującej do zamontowanego typu baterii.

Dokładnie przeczytać instrukcję obsługi wydaną przez producenta ładowarki i przestrzegać w szczególności przepisów dotyczących bezpieczeństwa.

Zestaw akumulatorów	Pojemność Ładowarka
2.815-091.0 115 Ah 6	.654-367.0
2.815-092.0 170 Ah 6	.654-436.0
2.815-101.0 180 Ah 6	.654-434.0
2.815-105.0 240 Ah 6	.654-437.0
2.815-095.0 285 Ah 6	.654-419.0

Czas ładowania wynosi średnio ok. 10-15 godzin.

W trakcie procesu ładowania nie wolno używać urządzenia.

Wskazówka

Urządzenie jest wyposażone w zabezpieczenie przed całkowitym rozładowaniem. Po osiągnięciu minimalnego dopuszczalnego poziomu naładowania następuje wyłączenie silnika szczotek oraz turbiny.

1. Przejechać urządzeniem bezpośrednio do ładowarki, unikając jazdy po pochyłych powierzchniach.

2. Odłączyć wtyczkę akumulatora po stronie urządzenia. Rysunek I

① Wtyczka akumulatora, strona urządzenia
②Wtyczka akumulatora, strona akumulatora
3. Połączyć wtyczkę akumulatora po stronie akumulatora z ładowarką.
4. Włożyć wtyczkę sieciową ładowarki do gniazdka.
5. Ładowanie wykonać zgodnie z informacjami zawartymi w instrukcji obsługi ładowarki.
6. Połączyć wtyczkę akumulatora po stronie urządzenia z wtyczką akumulatora po stronie akumulatora.

Eksploatacja

UWAGA

Niebezpieczna sytuacja w trakcie eksploatacji

Niebezpieczeństwo odniesienia obrażeń

W razie niebezpieczeństwa zwolnić wyłącznik bezpieczeństwa.

Napełnianie substancjami eksploatacyjnymi

Napełnianie czystą woda

1. Odkręcić korek zbiornika czystej wody.
2. Włać czystą wodę (o temperaturze maks. 50 °C) aż do dolnej krawędzi króćca wlewowego.

Wskazówka: Wąż czystej wody można na czas napełniania zamocować w uchwycie węża.

1. Zakręcić korek zbiornika czystej wody.

Wskazówki dotyczące środków czyszczących

⚠OSTRZEŻENIE

Niebezpieczeństwo uszkodzenia urządzenia!

W przypadku użycia nieodpowiednich środków czyszczących może dojść do uszkodzenia urządzenia.

Stosować tylko zalecane środki czyszczące. W przypadku stosowania innych środków czyszczących użytkownik ponosi ryzyko związane z bezpieczeństwem eksploatacji i zagrożeniem wypadkowym.

Stosować wyłącznie środki czyszczące niezawierające rozpuszczalników, kwasu solnego i fluorowodorowego.

Przestrzegać instrukcji bezpieczeństwa zamieszczonych na środkach czyszczących.

Wskazówka

Nie stosować silnie pieniących się środków czyszczących.

Zalecane środki czyszczące

Zastosowanie Środki czyszczące
Środek do konserwacji podłóg ekstra niskopieniący z oznakowaniem ekologicznym UE	CA 50 C
Uniwersalny środek czyszczący o silnym działaniu zwilżającym	RM 756
Intensywny alkoholowy środek czyszczący do podlóg i powierzchni. Dobrze nadaje się do twardych skał, takich jak granit	RM 755
Delikatny środek do czyszczenia gresu, bez środków powierzchniowo czynnych	RM 753
Środek do usuwania powłok, nadaje się do linoleum	RM 754
Kwaśny środek do dokładnego czyszczenia za pomocą automatów Nadaje się do obszarów sanitarnych i czyszczenia na zakończenie prac budowlanych	RM 751

Zastosowanie Środki czyszczące
Przemysłowy środek do utrzymania czystości	RM 69
Przemysłowy środek czyszczący i alkaliczny środek do usuwania powłok	RM 752
Środek do dezynfekcji powierzchni RM 732

Środki czyszczące

1. Dodać środek czyszczący do zbiornika czystej wody.

Wskazówka: Pokrywy otworu wlewowego zbiornika czystej wody można użyć do odmierzenia ilości środka czyszczącego. Po stronie wewnętrznej pokrywa posiada skalę.

Ustawianie ilości wody

1. Za pomocą pokrętła regulacyjnego ustawić ilość wody stosownie do stopnia zabrudzenia posadzki.

Wskazówka

Pierwsze próby czyszczenia przeprowadzić przy użyciu niewielkiej ilości wody. Stopniowo zwiększać ilość wody aż do uzyskania pożądanego efektu czyszczenia.

Wskazówka

Gdy zbiornik czystej wody jest pusty, głowica czyszcząca kontynuuje pracę bez dopływu cieczy.

Ustawianie listwy ssącej

Ustawianie pochylenia

Pochylenie należy ustawić w taki sposób, aby wargi ssące listwy ssącej były równomiernie dociskane do podłoża na całej długości.

1. Poluzować śrubę.

Rysunek N

①Śruba

1. Ustawić pochylenie listwy ssącej.
2. Dokręcić śrubę.

Ustawianie wysokości

Za pomocą regulacji wysokości można wpływać na ugięcie warg ssących przy kontakcie z podłożem.

1. Przemieścić urządzenie nieco do przodu.
2. Porównać ugięcie warg ssących z poniższą ilustracją.

Rysunek O

①Rolka dystansowa z uchwytem
②Podkładka
③Śruba

1. Wykręcić śrubę.
2. Między listwą ssącą a rolką dystansową umieścić tyle podkła- dek, aby uzyskać prawidłowe ugięcie wargi ssącej.
3. Pozostałe podkładki umieścić nad rolką dystansową.
4. Wkręcić i dokręcić śrubę.
5. Powtórzyć proces na drugiej rolce dystansowej.
6. Przemieścić urządzenie nieco do przodu.
7. Ponownie sprawdzić ugięcie warg ssących na całej długości.
   10.W razie potrzeby powtórzyć proces regulacji.

Czyszczenie

Włączanie urządzenia

1. Ustawić kluczyk w stacyjce w pozycji „1”.

Na wyświetlaczu wyświetlą się kolejno następujące wskazania:

• Czas pozostały do następnego serwisu
• Wersja oprogramowania, panel obstugowy
• Poziom naładowania akumulatora i liczba godzin pracy

Jazda

Wskazówka

Kierunek jazdy można zmieniać w trakcie czyszczenia. Dzięki temu można intensywnie wyczyścić wybrane miejsce, kilkukrotnie przejeżdżając do przodu i do tyłu.

1. Ustawić przełącznik kierunku jazdy w pozycji „do przodu”.

Czyszczenie

Wskazówka

W celu poprawy efektu odsysania można ustawić pochylenie i wysokość listwy ssącej (patrz rozdział Ustawianie listwy ssącej).

Wskazówka

Gdy zbiornik brudnej wody jest pełny, pływak zamyka otwór ssawny i turbina ssąca pracuje na zwiększonych obrotach.

W takim przypadku należy podnieść listwę ssącą i odjechać urządzeniem w celu opróżnienia zbiornika brudnej wody.

1. Obrócić pokrętło prędkości roboczej na żądaną wartość. W trakcie regulacji prędkość jest wskazywana na wyświetlaczu. Prędkość jest wskazywana w procentach prędkości maksymalnej.
2. Ustawić ilość wody za pomocą zaworu regulacyjnego.
3. Wcisnąć dźwignię listwy ssącej w dół. Listwa ssąca zostanie opuszczona. Rozpoczyna się odsysanie.
4. Wcisnąć dźwignię głowicy czyszczącej w dół, wyczepić ją i pozwolić jej przesunąć się do góry.
5. Pociągnąć wyłącznik bezpieczeństwa w kierunku pałąka przesuwnego. Głowica czyszcząca uruchamia się i urządzenie jedzie z ustawioną prędkością.

Zwiększanie siły docisku szczotek (tylko wersja BD)

1. Zwolnić wyłącznik bezpieczeństwa.
2. Ręcznie podnieść dźwignię głowicy czyszczącej i zablokować ją w zapadce po prawej stronie.

Zakończenie pracy

Zakończenie czyszczenia

1. Zwolnić wyłącznik bezpieczeństwa.
2. Wcisnąć dźwignię głowicy czyszczącej w dół i zablokować ją w zapadce po prawej stronie.
3. Przejechać jeszcze krótki odcinek. Reszta wody zostanie odessana.
4. Podnieść listwę ssącą. Odsysanie potrwa jeszcze 10 sekund.
5. Ustawić kluczyk w stacyjce w pozycji „0”.
6. W razie potrzeby naładować akumulator.

Spuszczanie brudnej wody

⚠OSTRZEŻENIE

Zanieczyszczenie środowiska!

Zanieczyszczenie środowiska w wyniku niewłaściwego usuwania ścieków.

Przestrzegać lokalnych przepisów dotyczących oczyszczania ścieków.

1. Wyjąć wąż spustowy wody z uchwytu i opuścić go nad odpowiednią instalacją zbiorczą.

Rysunek P

1. Ścisnąć albo zgiąć urządzenie dozujące.
2. Otworzyć pokrywę urządzenia dozującego.
3. Spuścić brudną wodę. Regulować ilość wypływającej wody przez ściskanie albo zginanie.
4. Przepłukać zbiornik brudnej wody czystą woda.

Spuszczanie czystej wody

1. Ściągnąć wąż wskaźnika poziomu i odchylić go w dół.

Szybkie spuszczanie czystej wody

1. Odkręcić korek zbiornika czystej wody.
2. Spuścić czystą wodę.
3. Założyć i przykręcić korek zbiornika czystej wody.

Wskazówka: Zwrócić uwagę, aby przyłącze węża w korku zbiornika czystej wody po przykręceniu znajdowało się w najniższym punkcie.

Transport

⚠NIEBEZPIECZEŃSTWO

Jazda po pochyłych powierzchniach

Niebezpieczeństwo odniesienia obrażeń

W celu załadunku i rozładunku użytkować urządzenie tylko na powierzchniach o nachyleniu nieprzekraczającym podanej wartości maksymalnej (patrz rozdział „Dane techniczne").

Jechać powoli.

⚠OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

Podczas transportu zwrócić uwagę na masę urządzenia.

Ładować urządzenie tylko z pomocą innej osoby lub z zastosowaniem napędu jezdnego.

1. Wcisnąć dźwignię głowicy czyszczącej w dół i zablokować ją w zapadce po prawej stronie.
2. Podnieść listwę ssacą.
3. Ustawić kluczyk w stacyjce w pozycji „1”.
4. Wybrać kierunek jazdy za pomocą przełącznika kierunku jazdy.
5. Pociągnąć wyłącznik bezpieczeństwa w kierunku pałąka przesuwnego.
6. Na czas transportu w pojazdach należy zabezpieczyć urządzenie przed ślizganiem się i przewróceniem zgodnie z obowiązującymi przepisami.

Rysunek Q

1. Najpierw zamocować pas mocujący pod zbiornikiem brudnej wody.

Przechowywanie

⚠OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

Podczas składowania uwzględnić masę urządzenia.

UWAGA

Mróz

Zniszczenie urządzenia przez marznacą wodę

Całkowicie opróżnić urządzenie z wody.

Urządzenie należy przechowywać w miejscu nienarażonym na działanie mrozu.

• Urządzenie wolno przechowywać tylko w pomieszczeniach zamkniętych.
• Przed długim okresem przechowywania naładować akumulatory do pełna.
• W trakcie przechowywania przynajmniej raz w miesiącu naładować akumulatory do pełna.

Pielęgnacja i konserwacja

⚠NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń!

Urządzenie może zacząć się niespodziewanie poruszać i spowodować obrażenia.

Przed rozpoczęciem jakichkolwiek prac przy urządzeniu obrócić kluczyk w stacyjce do pozycji „0” i wyjąć go.

Wyciągnąć wtyczkę sieciową ładowarki.

- Spuścić i usunąć brudną i czystą wodę.

Przegląd bezpieczeństwa / umowa serwisowa

Można umówić się na regularne przeglądy bezpieczeństwa z lokalnym przedstawicielem handlowym lub zawrzeć z nim umowę serwisową. Prosimy zasięgnąć porady.

Terminy konserwacji

Po każdym użyciu

UWAGA

Niebezpieczeństwo uszkodzenia!

Niebezpieczeństwo uszkodzenia urządzenia na skutek nieprawidłowego czyszczenia.

Nie spryskiwać urządzenia wodą i nie stosować agresywnych środków czyszczących.

Szczegółowy opis poszczególnych prac konserwacyjnych znajduje się w rozdziale Prace konserwacyjne.

• Spuścić brudną wodę.
• Przepłukać zbiornik brudnej wody czystą woda.
• Wyczyścić zewnętrzne powierzchnie urządzenia wilgotną szmatką nasączoną łagodnym środkiem myjącym.
• Sprawdzić i w razie potrzeby wyczyścić filtr kłączków.
• Wyczyścić filtr większych zanieczyszczeń.
• Wyczycić filtr większych zanieczyszczeń.
• Tylko wersja BR: Wyjąć pojemnik na duże zanieczyszczenia i opróżnić go.
• Tylko wersja BR: Wyczyścić rynnę rozdzielacza wody.
• Wyczyścić wargi ssące, sprawdzić pod kątem zużycia, w razie potrzeby wyregulować wysokość lub wymienić wargi.
• Sprawdzić szczotki tarczowe pod kątem zużycia, w razie potrzeby wymienić je.
• Naładować akumulator.

- Jeśli poziom naładowania wynosi poniżej 50%, naładować akumulator nieprzerwanie do pełna.

- Jeśli poziom naładowania przekracza 50%, akumulator naładować tylko wówczas, jeśli przy następnym użyciu potrzebny będzie pełny czas pracy.

Raz na tydzień

- W przypadku częstego użytkowania co najmniej raz w tygodniu ładować akumulator nieprzerwanie do pełna.

Raz na miesiąc

Szczegółowy opis poszczególnych prac konserwacyjnych znajduje się w rozdziale Prace konserwacyjne.

1. Opróżnić zbiornik czystej wody i wypłukać osady.
2. Wyczyścić filtr czystej wody.
3. Wyczyścić pływak i filtr kłączków.
4. Sprawdzić zaciski akumulatora pod kątem korozji, w razie potrzeby wyczyść szczoteczką. Zwrócić uwagę na prawidłowe zamocowanie kabli łączących.
5. Wyczyścić uszczelki między zbiornikiem brudnej wody a pokrywą i sprawdzić ich szczelność, w razie potrzeby wymienić je.
6. W przypadku akumulatorów wymagających konserwacji sprawdzić gęstość elektrolitu w ogniwach.
7. W przypadku dłuższego przestoju odstawiać urządzenie z całkowicie naładowanymi akumulatorami. Co najmniej raz w miesiącu ładować akumulator do pełna.

Raz w roku

- Zlecić serwisowi przeprowadzenie wymaganego przeglądu.

Prace konserwacyjne

Obracanie lub wymiana warg ssących

Jeśli wargi ssące są zużyte aż do znacznika zużycia, należy je obrócić lub wymienić.

Rysunek R

①Znacznik zużycia

②Warga ssąca

1. Zdjąć listwę ssącą.
2. Wykręcić uchwyty gwiaździste.

Rysunek S

1. Zdjąć elementy plastikowe.
2. Zdjąć wargi ssące.
3. Wsunąć obrócone lub nowe wargi ssące.
4. Nasunąć elementy plastikowe.
5. Wkręcić uchwyty gwiaździste i dokręcić je.

Czyszczenie filtra czystej wody

1. Spuścić czystą wodę (patrz rozdział Spuszczanie czystej wody).
2. Odkręcić korek zbiomika czystej wody.

Rysunek U

①Korek zbiornika czystej wody
②Filtr czystej wody

1. Wyjąć filtr czystej wody i przepłukać go czystą wodą.
2. Założyć filtr czystej wody.
3. Założyć korek zbiomika czystej wody.

Wskazówka: Zwrócić uwagę, aby przyłącze węża w korku zbiornika czystej wody po przykręceniu znajdowało się w najniższym punkcie.

Czyszczenie filtra większych zanieczyszczeń

1. Otworzyć pokrywę zbiornika brudnej wody.

Rysunek T

① Filtr większych zanieczyszczeń
2. Wyjąć filtr większych zanieczyszczeń do góry.
3. Wypłukać filtr większych zanieczyszczeń pod bieżącą wodą.
4. Założyć filtr większych zanieczyszczeń do zbiomika brudnej wody.

Czyszczenie pływaka i filtra kłączków.

1. Otworzyć pokrywę zbiornika brudnej wody.

Rysunek V

①Hak zatrzaskowy
②Pływak
③Filtr kłaczków
④Obudowa pływaka

1. Zwolnić hak zatrzaskowy.

2. Wyjąć obudowę pływaka w dół.

3. Wyjąć pływak z obudowy pływaka i wyczyścić go.
4. Wyjąć filtr kłączków i wyczyścić go.
5. Zmontować wszystkie części w odwrotnej kolejności.

Wymiana szczotek tarczowych

1. Podnieść głowicę czyszczącą.
2. Pokonując opór, wcisnąć pedał wymiany szczotek w dół.

Rysunek W

①Pedal wymiany szczotek
3. Wyciągnąć 1. szczotkę tarczową na bok spod głowicy czyszczącej.
4. Przytrzymać nową szczotkę tarczową pod głowicą czyszczą- cą, wcisnąć ją do góry i zablokować w zapadce.
5. Powtórzyć czynności dla 2. szczotki tarczowej.

Wymiana szczotek obrotowych

1. Podnieść głowicę czyszczącą.
2. Wyciągnąć uchwyt umożliwiający wymianę szczotki.

Rysunek Y

① Uchwyt umożliwiający wymianę szczotki
② Pokrywa łożyska z listwą zgarniacza
③ Wałek szczotki

1. Zdjąć pokrywę łożyska wraz z listwą zgarniacza.
2. Wyciągnąć szczotkę obrotową.
3. Założyć nową szczotkę obrotową i wyśrodkować ją na zabieraku.
4. Założyć pokrywę łożyska z listwą zgarniacza.

Wskazówka

Upewnić się, że szczotka obrotowa znajduje się na trzpieniu ustalającym, a nie pod nim.

1. Przesunąć uchwyt umożliwiający wymianę szczotki w górę i zablokować.
2. Powtórzyć proces po przeciwnej stronie.

Czyszczenie listwy rozdzielczej wody

Rysunek X

①Listwa rozdzielcza wody
②Przycisk zwalniający

1. Nacisnąć przycisk zwalniający w kierunku wskazywanym przez strzałkę i przytrzymać go.
2. Przechylić listwę rozdzielczą wody do przodu.
3. Wyciągnąć listwę rozdzielczą wody, przesuwając ją wzdłuż.
4. Wyczyścić listwę rozdzielczą wody.
5. Włożyć listwę rozdzielczą wody z powrotem do głowicy czyszczącej i zablokować ją.

Usuwanie usterek

⚠NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń!

Urządzenie może zacząć się niespodziewanie poruszać i spowodować obrażenia.

Przed rozpoczęciem jakichkolwiek prac przy urządzeniu obrócić kluczyk w stacyjce do pozycji „0” i wyjąć go.

Wyciągnąć wtyczkę sieciową ładowarki.

• Spuścić i usunąć brudną i czystą wodę.
• Jeśli usunięcie usterki na podstawie informacji zawartych w niniejszej tabeli nie będzie możliwe, należy wezwać serwis.

Usterka Sposób usunięcia
Nie można uruchomić urządzenia.	1. Ustawić kluczyk w stacyjce w pozycji „1”.2. Odblokować wyłącznik awaryjny na pulpicie, obracając go. (Uwaga: nie wszystkie wersje urządzeń są wyposażone w wyłącznik awaryjny.)3. Włączyć wyłącznik bezpieczeństwa.4. Podłączyć wtyczkę akumulatora.5. Sprawdzić i w razie potrzeby naładować akumulatory.6. Sprawdzić, czy bieguny akumulatora są podłączone.
Ilość wody jest niewystarczająca.	1. Sprawdzić poziom czystej wody, w razie potrzeby napełnić zbiornik.2. Zwiększyć ilość wody za pomocą pokrętła regulacji ilości wody.3. Ściągnąć listwę rozdzielczą wody na głowicy czyszczącej i wyczyścić kanał wody (tylko wersja BR).4. Wyczyścić filtr czystej wody.5. Sprawdzić, czy węże nie są zatkane, w razie potrzeby wyczyścić je.
Moc ssania jest zbyt mała.	1. Wyłączyć urządzenie i spuścić brudną wodę.2. Wyczyścić uszczelki między zbiornikiem brudnej wody a pokrywą i sprawdzić ich szczelność, w razie potrzeby wymienić je.3. Sprawdzić, czy wąż ssący jest prawidłowo połączony ze zbiornikiem brudnej wody.4. Sprawdzić filtr kłączków pod kątem zanieczyszczeń, w razie potrzeby wyczyścić go.5. Wyczyścić wargi ssące na listwie ssącej, w razie potrzeby obrócić je albo wymienić.6. Sprawdzić, czy pokrywa na wężu spustowym brudnej wody jest zamknięta.7. Sprawdzić ustawienie listwy ssącej.8. Sprawdzić, czy wąż ssący nie jest zatkany, w razie potrzeby wyczyścić go. Podczas ponownego zakładania węża ssącego białe oznaczenie węża musi znajdować się przy klamrze mocującej.9. Sprawdzić szczelność węża ssącego, w razie potrzeby wyczyścić go.
Efekt czyszczenia jest niewystarczający.	1. Zmniejszyć prędkość.2. Sprawdzić szczotki pod kątem zużycia, w razie potrzeby wymienić je.3. Sprawdzić, czy typ szczotki i środek czyszczący są odpowiednie.
Turbina ssąca pracuje na zwiększonych obrotach.	1. Spuścić brudną wodę.2. Wyczyścić pływak.3. Sprawdzić filtr kłączków, w razie potrzeby wyczyścić go.4. Sprawdzić, czy wąż ssący nie jest zatkany, w razie potrzeby wyczyścić go.5. Sprawdzić, czy listwa ssąca nie jest zatkana, w razie potrzeby udroźnić ją.
Szczotka nie obraca się.	1. Sprawdzić, czy szczotka nie jest zablokowana przez ciało obce, w razie potrzeby usunąć ciało obce.
Urządzenie wibruje podczas czyszczenia.	1. Użyć miększej szczotki.

Akcesoria wersja BD

Nazwa Nr części BD	70/75	Nr części BD 80/100	Opis
Szczotka tarczowa, biała (bardzo miękka)	4.905-011.0	4.905-030.0	Do czyszczenia lekko zabrudzonych i wrażliwych podłóg
Szczotka tarczowa, kolor naturalny (miękka)	4.905-012.0	4.905-031.0	Z włókien naturalnych, do usuwania miejscowych plam i polerowania
Szczotka tarczowa, czerwona (średnia, standardowa)	4.905-010.0	4.905-000.0	Przeznaczona do wszystkich typowych zadań w zakresie czyszczenia.
Szczotka tarczowa, czarna (twar-da)	4.905-013.0	4.905-032.0	Do silnych zabrudzeń i czyszczenia dokładnego, tylko do podlóg wy-konanych z odpornych materiałów
Tarcza do padów	4.762-590.0	4.762-447.0	Do czyszczenia za pomocą padów, ze złączem do szybkiej wymiany i systemem Centerlock
Pad, biały	-	6.371-331.0	Do polerowania podlóg
Pad, czerwony (średnio miękki)	6.369-003.0	6.371-147.0	Do czyszczenia i usuwania miejscowych plam ze wszystkich podlóg
Pad, zielony (średnio twardy)	6.369-002.0	6.371-148.0	Do czyszczenia mocno zabrudzonych podlóg i czyszczenia dokład-nego
Pad, czarny (twardy)	6.369-001.0	6.371-169.0	Do uporczywych zabrudzeń i czyszczenia dokładnego
Pad, brązowy (SPP)	2.639-290.0	2.639-288.0	Do renowacji warstwy ochronnej twardych i elastycznych powierzchni

Akcesoria wersja BR

Nazwa Nr części BR	75/75	Nr części BR 85/100	Opis
Szczotka obrotowa, biała	6.907-771.0	6.907-772.0	Do polerowania i utrzymania czystości delikatnych podłóg
Szczotka obrotowa, czerwona	4.035-605.0	4.035-606-0	Do utrzymania czystości również mocno zabrudzonych podłóg
Szczotka obrotowa, pomarańczo-wa	6.907-730.0	6.907-734.0	Do szorowania podłóg strukturalnych (płytki antypoślizgowe itp.)
Szczotka obrotowa, zielona	6.907-732.0	6.907-735.0	Do dokładnego czyszczenia mocno zabrudzonych podłóg i do usu-wania powłok (np. wosków, akrylanów)
Szczotka obrotowa, czarna 6.907-7	32.0 6.907-73	6.0
Walek mocujący	4.762-627.0	4.762-628.0	Do zamocowania padów walcowych na tulei
Walek z mikrofibry	4.114-007.0	4.114-008.0	Do utrzymania czystości gładkich podłóg

Akcesoria wersje BD i BR

Nazwa BD 70/75 W	Classic Bp RetailNr części	Nr części BD 70/75 + BR 75/75	Nr części BD 80/100 + BR 85/100	Opis
Listwa ssąca, 950 mm, wygięta	4.777-111.0	-	-	W przypadku małych szerokości przejść
Listwa ssąca, 1030 mm, wygięta	-	4.777-108.0	-	Standardowa
Listwa ssąca, 1160 mm, wygięta	-	-	4.777-102.0	Standardowa
Zestaw warg ssących, kauczuk naturalny	4.037-174.0	4.037-144.0	4.037-138.0	Standardowa
Zestaw warg ssących, PU	4.037-173.0	4.037-145.0	4.037-140.0	Olejoodporne
Zestaw warg ssących Linatex	4.037-175.0	4.181-011.0	4.181-006.0	Odporne na rozdarcia

Dane techniczne

		BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
Wydajność urządzenia
Napięcie nominalne	V	24	24	24	24
Pojemność akumulatora	Ah (5 h)	115 / 170 / 180	170 / 180	170 / 180 / 240 / 285	170 / 180 / 240 / 285
Średni pobór mocy	W	1270	800	1320	1150
Moc silnika napędowego	W	250	250	300	300
Moc turbiny ssącej	W	500	500	500	500
Moc napędu szczotek	W	2 x 500	2 x 600	2 x 500	2 x 750
Teoretyczna wydajność powierzchniowa	m^2/h	3500	3.750	4000	4.250
Pojemność zbiornika czystej wody	I	75	75	100	100
Pojemność zbiornika brudnej wody	I	75	75	100	100
Maks. temperatura wody	°C	50	50	50	50
Maks. ciśnienie wody	bar	0,06	0,06	0,06	0,06
Szerokość zawracania w przejściu	mm	1550	1550	1650	1650
Maks. nachylenie obszaru roboczego	%	2	2	2	2
Ssanie
Moc ssania, przepływ powietrza	l/s	24	24	24	24
Moc ssania, podciśnienie	kPa(mbar)	16 (160)	16 (160)	16 (160)	16 (160)
Szczotki do czyszczenia
Szerokość robocza	mm	700	750	800	850
Średnica szczotek	mm	356	105	410	105
Prędkość obrotowa szczotek	1/min	140	1200	140	1200
Siła docisku szczotek	N	300 / 500	400	400 / 680	400
Długość szczotki	mm		700		800
Wymiary i masa
Dopuszczalna masa całkowita	kg	325	330	435	440
Masa własna (masa transportowa)	kg	251	225	325	340
Wymiary komory akumulatora	mm	575 x 380	575 x 380	622 x 384	622 x 384
Wartości określone zgodnie z EN 60335-2-72
Całkowita wartość drgań	m/s^2	<2,5	<2,5	<2,5	<2,5
Niepewność pomiaru K	dB(A)	0,2	0,2	0,2	0,2
Poziom ciśnienie akustycznego L_pA	dB(A)	65	65	65	65
Niepewność pomiaru K_pA	dB(A)	2	2	2	2
Poziom mocy akustycznej L_WA + niepewność pomiaru K_WA	dB(A)	81	81	81	81

Zmiany techniczne zastrzeżone.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym zasadniczym wymogom dyrektyw UE dotyczącym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: urządzenie do czyszczenia podłóg

Obowiązujące dyrektywy UE

Zastosowane normy zharmonizowane

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Zastosowane normy krajowe

Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Čistenie filtra na hrubé nečistoty
