INSTRUKCJA OBSŁUGI POWP4071 PowerPlus

5.4 Użytkowanie i konserwacja elektronarzędzi ............................................................ 4

6.1.3 Ustawianie elektronicznej kontroli prędkości ......................................................... 5

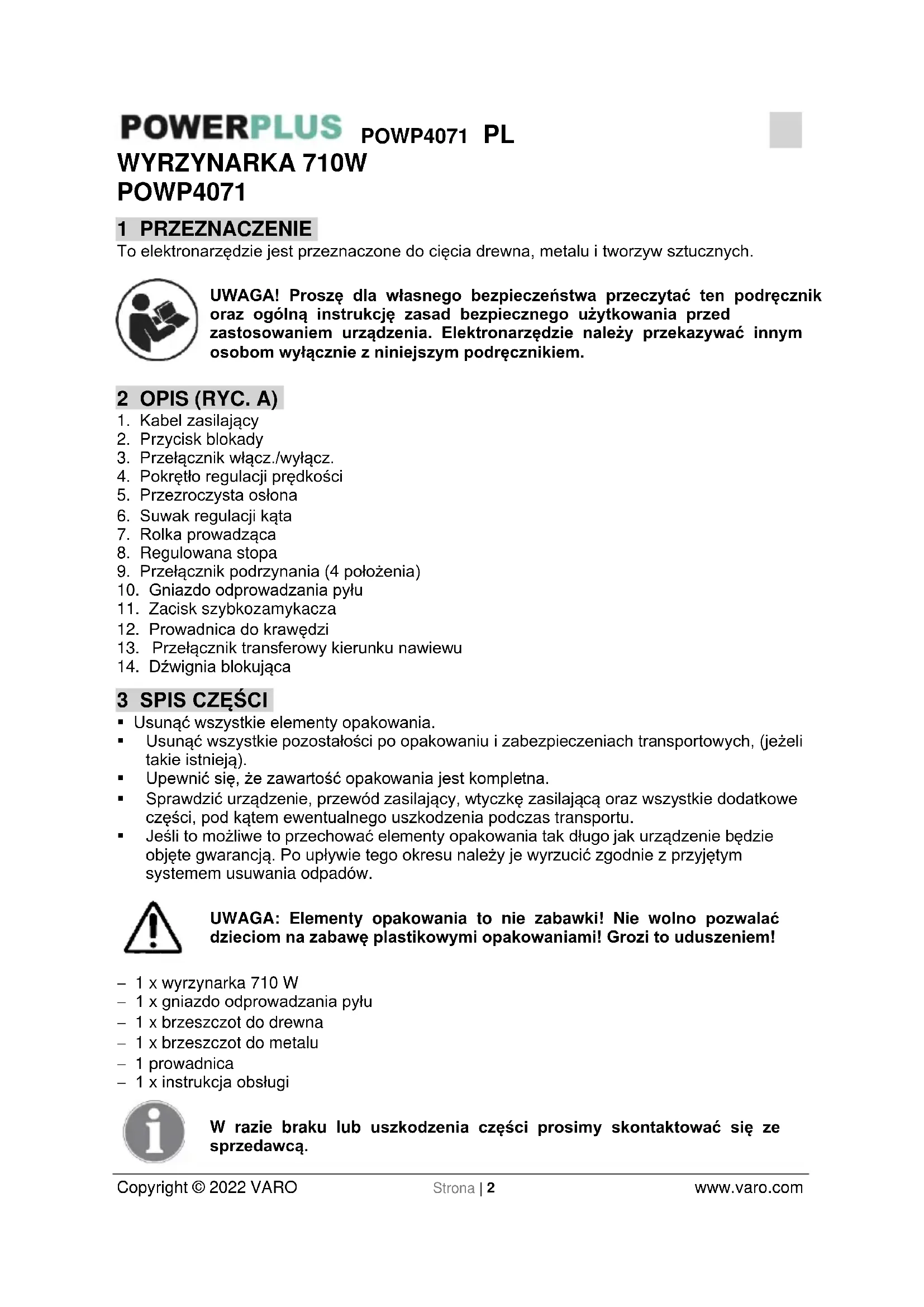

Copyright © 2022 VARO Strona | 2 www.varo.com WYRZYNARKA 710W POWP4071 1 PRZEZNACZENIE To elektronarzędzie jest przeznaczone do cięcia drewna, metalu i tworzyw sztucznych. UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem. 2 OPIS (RYC. A)

3. Przełącznik włącz./wyłącz.

4. Pokrętło regulacji prędkości

5. Przezroczysta osłona

6. Suwak regulacji kąta

9. Przełącznik podrzynania (4 położenia)

10. Gniazdo odprowadzania pyłu

11. Zacisk szybkozamykacza

12. Prowadnica do krawędzi

13. Przełącznik transferowy kierunku nawiewu

14. Dźwignia blokująca

• Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych, (jeżeli takie istnieją).

• Upewnić się, że zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. UWAGA: Elementy opakowania to nie zabawki! Nie wolno pozwalać dzieciom na zabawę plastikowymi opakowaniami! Grozi to uduszeniem! − 1 x wyrzynarka 710 W − 1 x gniazdo odprowadzania pyłu − 1 x brzeszczot do drewna − 1 x brzeszczot do metalu − 1 prowadnica − 1 x instrukcja obsługi W razie braku lub uszkodzenia części prosimy skontaktować się ze sprzedawcą.POWP4071 PL Copyright © 2022 VARO Strona | 3 www.varo.com 4 SYMBOLE W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Przed użyciem przeczytać podręcznik.

Spełnia wszelkie niezbędne normy bezpieczeństwa określone w dyrektywach europejskich.

Klasa II - urządzenie z podwójną izolacją; nie ma potrzeby stosowania przewodu uziemienia.

Obowiązkowe stosowanie ochrony oczu.

Nosić rękawice ochronne. 5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI Proszę przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieceniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.

• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.

• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określonemu na tabliczce znamionowej.

• Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem. Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.

• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.

• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

• Nie wykorzystywać kabla zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać kabla do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane kable zwiększają ryzyko porażenia elektrycznego.POWP4071 PL Copyright © 2022 VARO Strona | 4 www.varo.com

• Podczas pracy na zewnątrz należy zastosować odpowiedni kabel przedłużający, przeznaczony do użytku na wolnym powietrzu. Zastosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.

• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.

• Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.

• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.

• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.

• Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.

• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciążać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.POWP4071 PL Copyright © 2022 VARO Strona | 5 www.varo.com

• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

• Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6.1.1 Praca przez krótki czas

Włączanie: nacisnąć przełącznik włącz/wyłącz. Wyłączanie: zwolnić przycisk włącz/wyłącz.

Włączanie: wcisnąć i przytrzymać przycisk włącznika, a następnie zablokować go przyciskiem blokady. Wyłączanie: wcisnąć i zwolnić przełącznik włącz/wyłącz

6.1.3 Ustawianie elektronicznej kontroli prędkości

Regulatorem prędkości (4), umieszczonym w górnej części narzędzia, można ustawić dowolną prędkość. Przestawić regulator prędkości (4) na wyższą liczbę, aby zwiększyć prędkość, a na niższą liczbę, aby ją zmniejszyć. Optymalna szybkość przecinania zależy od właściwości materiału i warunków pracy. Zastosowanie mają ogólne zasady ustawiania szybkości cięcia elektronarzędzi.

• Stal: najniższa prędkość cięcia

• Aluminium, plastik, twarde drewno: średnia prędkość cięcia.

• Miękkie drewno: duża prędkość cięcia. W trakcie obróbki metali należy używać odpowiednich środków smarnych/chłodziw w celu ochrony brzeszczotu – wystarczy zastosowanie niewielkiej ilości oleju do stali i ropy naftowej do aluminium w razie potrzeby. Zwykle odpowiednim chłodziwem/środkiem smarnym przy obróbce plastiku jest woda.

6.2 Wymiana tarczy tnącej (ryc. 2)

Docisnąć dźwignię od zacisku brzeszczotu do przodu, umieścić brzeszczot w zacisku i docisnąć go do góry, aż dźwignia od zacisku brzeszczotu przesunie się do tyłu (położenie blokujące).

6.3 Regulacja podstawy (ryc. 3)

• Płytę podstawy (8) można regulować pod kątem 45° (w lewo lub w prawo) w stosunku do kierunku cięcia celem ułatwienia cięcia konturowego.

• Poluzować płytę podstawy, popychając dźwignię blokady (14) do pozycji odblokowania „ ”, wyregulować płytępodstawy pod wymaganym kątem i docisnąć ją, pociągając dźwignię blokady do położenia zablokowania „ ”.

• Nastawa kąta widoczna jest na skali na górze płyty podstawy.POWP4071 PL Copyright © 2022 VARO Strona | 6 www.varo.com

Poza nawiewem urządzenie oferuje także opcję instalacji urządzenia ssącego poprzez przystawkę ssącą.

• Na narzędziu powinna być zainstalowana przezroczysta osłona (5).

• Zamocować gniazdo odprowadzania pyłu (10) z tyłu narzędzia.

• Przesunąć przycisk do tyłu, aby włączyć funkcję nawiewu (13), a do przodu, aby ją wyłączyć.

• Włączyć urządzenie ssące. Funkcja dmuchawy

• Zdjąć przezroczystą osłonę (5) z obudowy urządzenia.

• Przesunąć przycisk do tyłu, aby włączyć funkcję nawiewu (13).

• Przesunąć przycisk do przodu, aby wyłączyć funkcję nawiewu.

Położenie Sposób cięcia Zastosowania

Cięcie w linii prostej Do cięcia stali (miękkiej lub nierdzewnej) i tworzyw sztucznych. Do dokładnego cięcia w drewnie i sklejce.

Cięcie z małym ruchem wahadłowym Do cięcia miękkiej stali, aluminium i twardego drewna.

Cięcie ze średnim ruchem wahadłowym Do cięcia drewna i sklejki. Do szybkiego cięcia aluminium i miękkiej stali. III Cięcie z dużym ruchem wahadłowym Do szybkiego cięcia drewna i sklejki. 7 PARAMETRY TECHNICZNE Napięcie znamionowe 220-240 V Częstotliwość znamionowa 50 Hz Moc znamionowa 710 W Prędkość obrotowa 1000-3100 min

Długość przewodu zasilającego

Elektroniczne sterowanie prędkością Tak Regulowana stopa Tak Głębokość cięcia w stali 10mm Głębokość cięcia w drewnie 100mm Głębokość cięcia tworzyw sztucznych 20mm Typ silnika elektrycznego Szczotkowy Typ połączenia W kształcie T i U Szybka wymiana brzeszczotu Tak Gumowy uchwyt Tak Przełącznik wydmuchu pyłu Tak Światło robocze LED TakPOWP4071 PL Copyright © 2022 VARO Strona | 7 www.varo.com 8 HAŁAS Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3) Poziom ciśnienia akustycznego LpA 91 dB(A) Poziom mocy akustycznej LwA 102 dB(A) UWAGA! Jeśli wartość ciśnienia akustycznego przekracza 85 dB(A), konieczne jest noszenie środków ochrony słuchu. aw (poziom wibracji) 4,3 m/s² K = 1,5 m/s² 9 GWARANCJA

• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.

• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.

• Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.

• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.

• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

• Jako dowód zakupu należy zachować rachunek.

• Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.POWP4071 PL Copyright © 2022 VARO Strona | 8 www.varo.com 10 ŚRODOWISKO NATURALNE Jeśli konieczna będzie wymiana urządzenia po jego długim użytkowaniu, nie wolno go wyrzucać z normalnymi odpadami z gospodarstwa domowego, ale należy się go pozbyć w sposób bezpieczny dla środowiska. Zużyte urządzenia elektryczne nie mogą być traktowane jak zwykłe odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.

11 DEKLARACJA ZGODNOŚCI

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że produkt: Wyrzynarka znak towarowy: POWERplus model: POWP4071 spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji. Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): 2011/65/EU 2006/42/EC 2014/30/EU Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): EN62841-1 : 2015 EN62841-2-11 : 2016

EN61000-3-3 : 2013 Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy, Philippe Vankerkhove Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami 22/12/2021POWP4071 HU Copyright © 2022 VARO O l d a l s z á m | 1 www.varo.com
