KÄYTTÖOHJE POWP4071 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ........................................................ 4

6.3 Sahan liukulevyn säätäminen (kuva. 3) ................................................................... 5

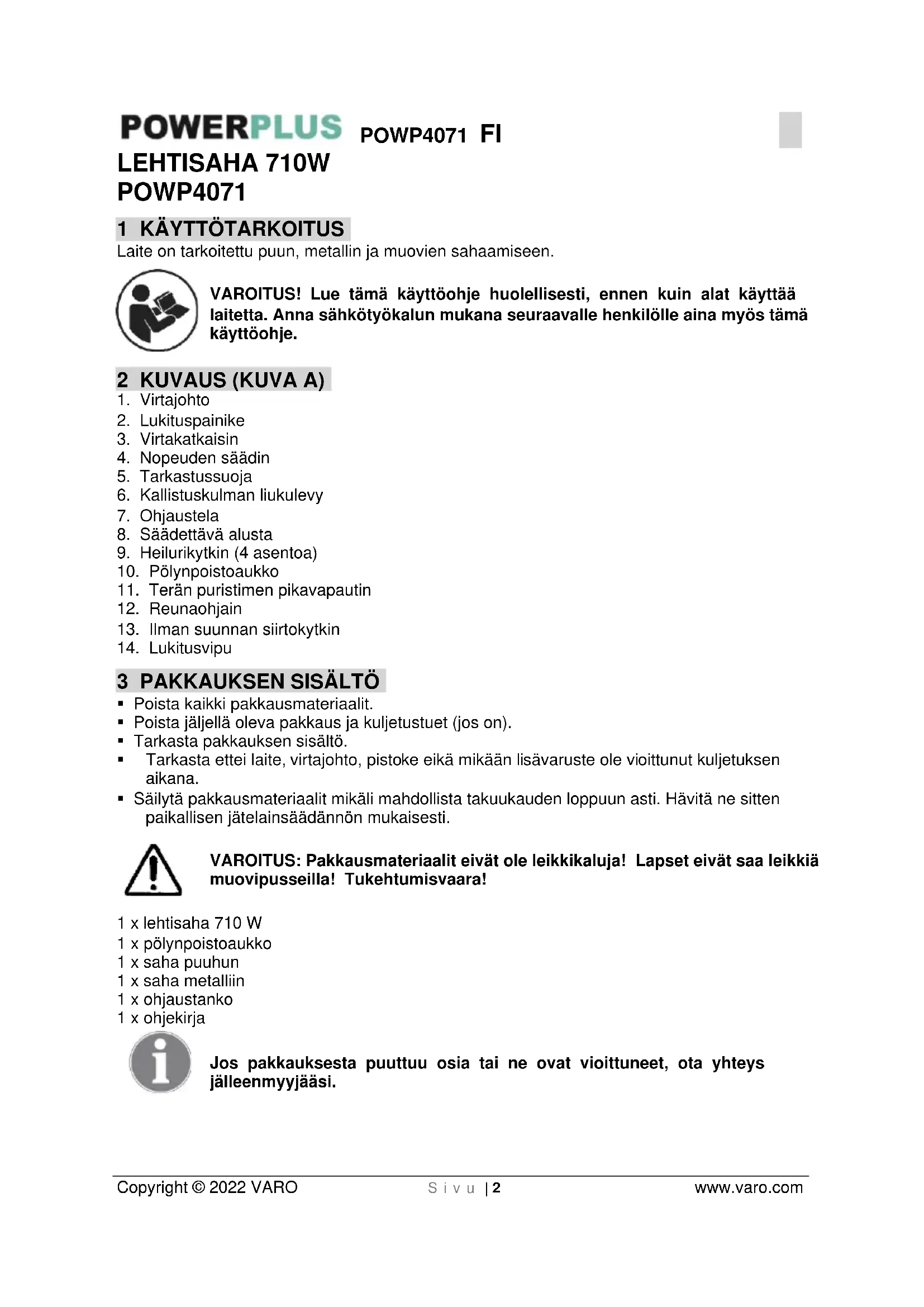

Laite on tarkoitettu puun, metallin ja muovien sahaamiseen. VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA A)

6. Kallistuskulman liukulevy

8. Säädettävä alusta

11. Terän puristimen pikavapautin

13. Ilman suunnan siirtokytkin

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 x lehtisaha 710 W 1 x pölynpoistoaukko 1 x saha puuhun 1 x saha metalliin 1 x ohjaustanko 1 x ohjekirja Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.POWP4071 FI Copyright © 2022 VARO S i v u | 3 www.varo.com 4 SYMBOLIT Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

Henkilö- sekä laitevahinkovaara.

Lue ohjekirja ennen käyttöä.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.

Käytä aina suojalaseja.

Käytä suojakäsineitä. 5 YLEISET TURVALLISUUSOHJEET VAROITUS! Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.POWP4071 FI Copyright © 2022 VARO S i v u | 4 www.varo.com

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF - asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.POWP4071 FI Copyright © 2022 VARO S i v u | 5 www.varo.com

6.1 Käynnistäminen (kuva. 1)

6.1.1 Välitön reagointi

• Kytkeminen päälle: Paina virtakatkaisinta.

• Kytkeminen pois: Vapauta virtakatkaisin.

6.1.2 Jatkuva käyttö

• Kytkeminen päälle: Paina virtakatkaisinta, pidä painettuna ja lukitse lukituspainikkeella.

• Kytkeminen pois: Paina virtakatkaisinta ja vapauta.

6.1.3 Elektroninen nopeudensäädön asetus

Käyttämällä laitteen päällä olevaa nopeuden säädintä (4) voit esiasettaa minkä tahansa nopeuden. Käännä nopeuden säädin (4) suurempaan numeroon, jos haluat suuremman nopeuden ja käännä se pienempään numeroon, jos haluat pienemmän nopeuden. Ihanteellinen leikkuunopeus riippuu sahattavasta materiaalista ja työskentelyolosuhteista. Tässä pätevät yleiset säännöt nopeuden säätämisestä tehtäessä leikkaustöitä sähkötyökaluilla.

• Teräs: hitain leikkausnopeus

• Alumiini, muovi, kovapuu: keskinopeus

• Pehmeä puu: suuri leikkausnopeus. Käytä sopivaa voitelu-/jäähdytysainetta käsitellessäsi metalleja säästääksesi sahanterää – lisäksi hieman öljyä teräksen kanssa, spriitä tai petrolia alumiinin kanssa. Muovien kanssa jäähdytys- ja voiteluaineeksi riittää vesi.

6.2 Sahanterän vaihtaminen (kuva. 2)

Paina sahan kiinnikkeen vipua eteenpäin, aseta sahanterä kiinnikkeeseen ja paina sitä ylös, kunnes sahanterän kiinnikkeen vipu siirtyy takaisin (lukitusasentoon).

6.3 Sahan liukulevyn säätäminen (kuva. 3)

• Aluslevyä (8) voi säätää 45° (vasemmalle tai oikealle) suhteessa sahan suuntaan kuviosahauksen helpottamiseksi.

• Avaa pohjalevyä painamalla lukitusvipua (14) avoimeen asentoon” ”, säädä pohjalevyä haluttuun kulmaan ja kiristä sitä vetämällä lukitusvipua lukitusasentoon” ”.

• Kulman asetuksen voi nähdä asteikosta, joka on aluslevyn päällä.

Pölyn puhaltamisen lisäksi laitteeseen on mahdollista asentaa imuri imun lisälaitteen kautta.

• Tarkastussuoja (5) tulee asentaa laitteeseen.

• Kohdista pölynpoistoaukko (10) laitteen takaosaan.

• Siirrä siirtokytkintä taaksepäin käynnistääksesi imutoiminnon (13) ja eteenpäin sammuttaaksesi toiminnon.

• Kytke imuri päälle. Pölynpuhallus

• Poista tarkastussuoja (5) laitteen kotelosta.

• Siirrä siirtokytkintä taaksepäin (13) käynnistääksesi puhallustoiminnon.

• Siirrä siirtokytkintä eteenpäin (13) sammuttaaksesi toiminnon.POWP4071 FI Copyright © 2022 VARO S i v u | 6 www.varo.com

6.5 Heiluritoiminnon käyttö

Asento Sahaus Sovellukset

Sahaus suorassa viivassa Pehmeän teräksen, ruostumattoman teräksen ja muovien sahaukseen. Puun ja vanerin hienosahaukseen.

Pieni heiluriliike Pehmeän teräksen, alumiinin ja kovan puun sahaukseen.

Keskisuuri heiluriliike Puun ja vanerin sahaukseen. Alumiinin ja pehmeän teräksen pikasahaukseen. III Suuri heiluriliike Puun ja vanerin pikasahaukseen. 7 TEKNISET TIEDOT Nimellisjännite 220-240 V Nimellistaajuus 50 Hz Nimellisteho 710 W Pyörimisnopeus 1000-3100 min

Elektroninen nopeudenhallinta Kyllä Säädeltävä alusta Kyllä Teräksen leikkuusyvyys 10mm Puun leikkuusyvyys 100mm Muovin leikkuusyvyys 20mm Sähkömoottorin tyyppi Harjattu Liitäntätyyppi T&U-muotoinen Nopea terän vaihto Kyllä Pehmeä kahva Kyllä Pölynpuhalluskytkin Kyllä LED-työvalo Kyllä 8 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 88dB(A) Äänitehotaso LwA 99dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso) 8.8m/s² K = 1,5 m/s²POWP4071 FI Copyright © 2022 VARO S i v u | 7 www.varo.com 9 TAKUU

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

10 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWP4071 FI Copyright © 2022 VARO S i v u | 8 www.varo.com 11 YHDENMUKAISUUSILMOITUS VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Lehtisaha Tavaramerkki: POWERplus Malli: POWP4071 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2006/42/EC 2014/30/EU Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN62841-1 : 2015 EN62841-2-11 : 2016
