Produkttype	Stikksag
Merke	PowerPlus
Modell	POWP4071
Nominell effekt	710 W
Nominell spenning	220-240 V ~ 50 Hz
Variabel hastighet	1000 - 3100 min⁻¹
Skjæredybde (tre)	100 mm
Skjæredybde (stål)	10 mm
Skjæredybde (plast)	20 mm
Pendelposisjoner	4 (0, I, II, III)
Justering av bunnplaten	Ja, opptil 45° (venstre/høyre)
Raskt bladskifte	Ja, uten verktøy
Kompatibel bladtype	T- og U-skaft
Støvblåsefunksjon	Ja
LED-lys	Ja
Soft Grip-håndtak	Ja
Beskyttelsesklasse	II (dobbel isolasjon)
Kabellengde	4 m
Omtrentlig vekt	2,5 kg
Inkludert tilbehør	1 treblad, 1 metallblad, 1 støvavsugmuffe, 1 styreskinne
Vedlikehold	Rengjør ventilasjonsåpningene regelmessig; få kullbørstene kontrollert
Reparerbarhet	La utføres av autorisert service med originale deler
Garanti	Dekker material- og produksjonsfeil (se merknad)

Ofte stilte spørsmål - POWP4071 PowerPlus

Hvordan bytte blad på sagen?

Skyv spaken på bladholderen fremover, sett inn bladet i holderen og skyv det oppover til spaken går tilbake i låst posisjon. Ingen verktøy er nødvendig.

Hvordan justere bunnplaten for skråkutt?

Løsne låsespaken (14) i ulåst posisjon, vipp bunnplaten til ønsket vinkel (opptil 45° til venstre eller høyre) og stram låsespaken igjen i låst posisjon.

Hvilken hastighet skal jeg bruke for å skjære metall?

For stål, bruk laveste hastighet. For aluminium er middels hastighet passende. Bruk egnet smøremiddel (olje for stål, alkohol eller petroleum for aluminium).

Hvordan aktivere kontinuerlig modus (konstant kjøring)?

Trykk på av/på-bryteren, hold den inne og lås den med låseknappen. For å stoppe, trykk på bryteren igjen og slipp den.

Hva er maksimal skjæredybde i tre?

Maksimal skjæredybde i tre er 100 mm.

Kan jeg bruke denne sagen til å skjære plast?

Ja, sagen kan skjære plast opptil 20 mm dybde. Bruk vann som kjølemiddel/smøremiddel om nødvendig.

Hvordan koble til en støvsuger for støvavsug?

Monter støvavsugmuffen (10) på verktøyet, koble deretter til en støvsuger. Aktiver blåsefunksjonen ved å flytte knappen (13) bakover.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at støpselet er ordentlig tilkoblet og at spenningen stemmer. Hvis problemet vedvarer, kontroller bryteren og kullbørstene. La reparasjon utføres av autorisert service om nødvendig.

Hvordan vedlikeholde kullbørstene?

Kullbørstene må kontrolleres regelmessig og skiftes ut hvis de er slitt. Kontakt et autorisert serviceverksted for denne operasjonen.

Hvilke bladtyper er kompatible?

Sagen aksepterer blad med T- og U-skaft. Blad for tre og metall følger med apparatet.

BRUKSANVISNING POWP4071 PowerPlus

Apparatet er tenkt brukt til saging i tre, metall og plast.

ADVARSEL! Av sikkerhetshensyn bør du leseijke veiledningen nøye før maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson ma øgsa bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Strømledning
2. Laseknapp
3. PAA/V-bryter
4. Hastighetsregulator
5. Inspeksjonsdeksel
6. Glidebryter til vinkeljustering
7. Føringsruller
8. Justerbar bunnplate
9. Pendulumsbryter (4 posisjoner)
10. Sagflisavtrekksport
11. Hurtigutløsende bladklemme
12. Kantforing
13. Blaserettingsbryter
14. Lasespak

3 PAKKENS INNHOLD

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pà pakkematerialine sá lenge som mulig, helst til slutten av garantiperioden.

Deretter mà du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er/DD leketoy! Barn ma ikke leke med plastposer! Kvelningsfare!

1 stikksag 710 W
1 sagflisavtrekksport
1 blader for tre
1 blader for metall
1 styreskinne
1 brukerhandbok

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

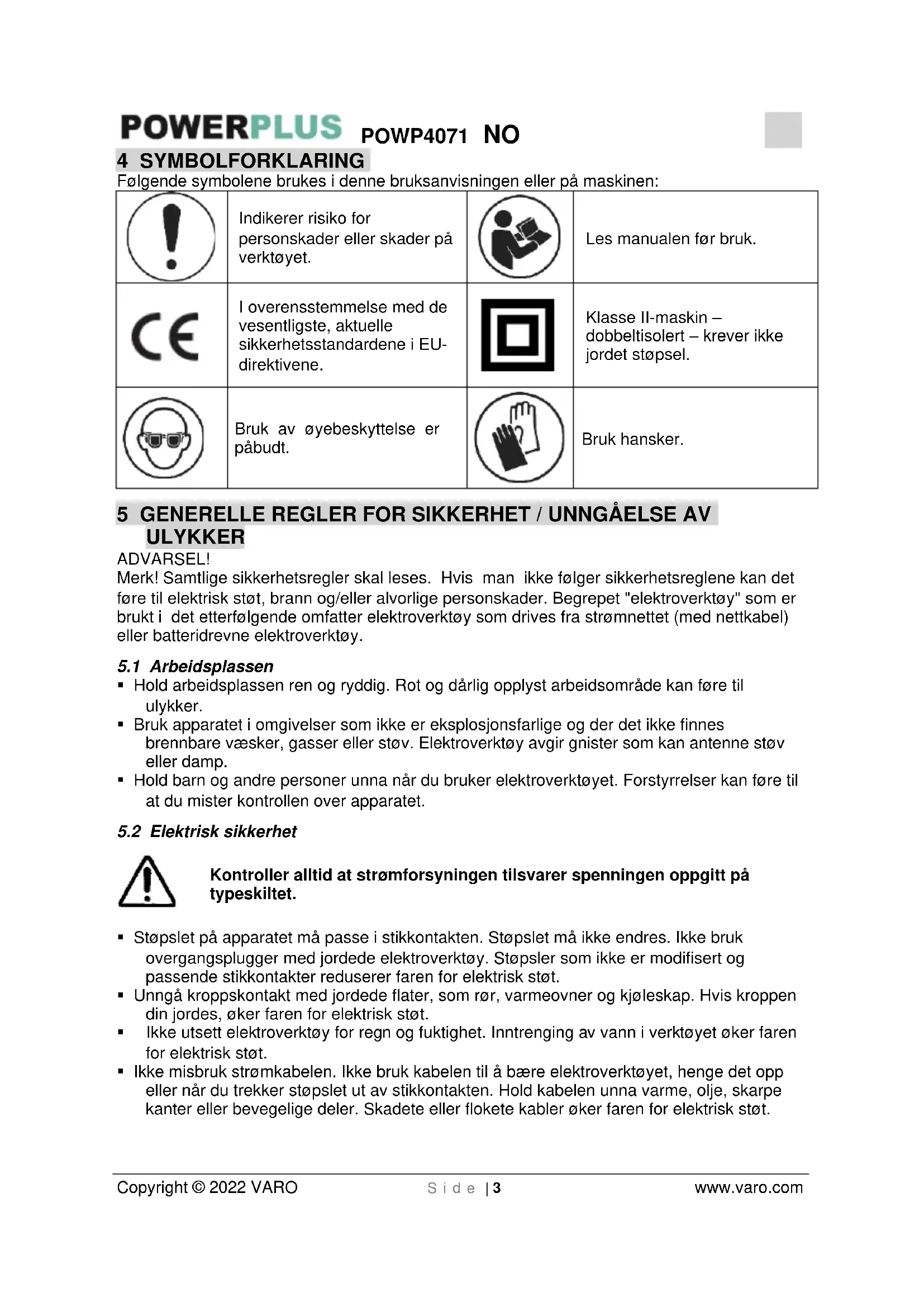

4 SYMBOLFORKLARING

Folgende symbolene brukes i dette bruksanvisingen aller pa maskinen:

!	Indikerer risiko for personskader eller skader på verktøyet.		Les manualen før bruk.
CE	I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU- direktivene.		Klasse II-maskin - dobbeltisolert - krever ikke jordet støpsel.
	Bruk av øyebeskyttelse er pàbudt.		Bruk hansker.

5 GENERELLE REGLER FOR SIKKERHET / UNNGÄELSE AV ULYKKER

ADVARSEL!

Merk! Samtige sikkerhetsregler skal leses. Hvis man ikke følger sikkerhetsreglene kan det fjare til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i det etterfolgende omfatter elektroverktøy som drives fra strømnettet (med nettkabel) eller batteridrevne elektroverktøy.

5.1 Arbeitsplassen

• Hold arbeitsplassen ren og ryddig. Rot og darelig opplyst arbeidsomrade kan fere til ulykker.
• Bruk apparatet i omgivelser som/DDke er eksplosjonsfarlige og der det/DDke finnes brennbare vaesker, gasser erer stov. Elektroverktoy avgir gnister som kan antenna stov erer damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømforsyningen tilsvarer spenningen oppgitt på typeskiltet.

• Støpslet på apparatet på passer i stikkontakten. Støpslet på ikke endres. IkkeBruk overgangsplugger med jordede elektroverktøy. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjoleskap. Hvis kroppen din jordes, øker faren for elektrisk støt.
• Ikke utsett elektroverktøy for regn og fuktighet. Inntrenging av vann i verktøyet øker faren for elektrisk støt.
• Ikke misbruk strømkabelen. Ikke bruk kabelen til á bære elektroverktøyet, henge det opp eller nár du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. Skadete eller flokete kabler øker faren for elektrisk støt.

POWERPLUS

POWP4071 NO

• Når du bruker elektroverktøy utendørs ma du bare bruke skjøtekabler som er beregnet pa utendørs bruk. Bruk av skjøtekabler som er beregnet pa utendørs bruk reduserer faren for elektrisk støt.
• Hvis du ma bruke elektroverktoy pa omrader med mye fuktighet, ma du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for stot.

5.3 Personsikkerhet

• Elektroverktøy på brukes med sunn fornuft. IkkeBruk apparatet hvis du er trott aller er påvirket av narkotika, alkohol eller medikamenteer. Et oyebliks uoppmerksomhet nár du Bruker apparatet kan fore til personskader..
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm eller horselsvern, när forholdene krever det, reduserer faren for personskader.
• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn stopslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulykker.
  Fjern justeringsverktoy ell skrunokler for du slar pa apparatet. Et verktoy ell nokkel som blir sittende i elektroverktoyets bevegelige deler kan fore til personskade.
• Ikke strekk deg for langt. Pass pa at du star stott og at du alltid er i balanse. Pa denen maten kan du vare i stand til a kontrollere verktoyet ogsa i uventede situasjoner.
• Bruk egnede klær. Ikkebru kvide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Lõse klær, smykker ell er langt här kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsmilingsinnretninger, på du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær noyaktig og omhyggelig nár du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nr det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på og av. Hvis det ikke lenger er mulig ø kontrollere elektroverktøyet med bryteren, er det farlig ø bruke og må repareres.
• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør erler setter bort verktøyet. Disse forholdsreglene forhinder at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 braupsanvisningen bruke apparatet. Elektroverktøy er farlige nár de brukes av uerfarne personer.
• Elektroverktøy ma vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og/DD, klemmer, om deler er brukket erller skadet og alle andre forhold som kan ha innvirkning pa verktoyets funksjon. Reparer skadete deler fdr du bruker verktoyet. Mange ulykker skyldes dargl vedlikeholdte elektroverktoy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere Å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med dette bra克斯anvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formal kan.fore til farlige situasjoner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Pá denen maten kan du være sikker pa at verktoyet er sikkert a bruke.

6 BRUKSANVISNING

6.1 Oppstart (Fig. 1)

6.1.1 Bruk med umiddelbar respons

Slå pa: Trykk PÅ/AV-bryter.

Slá av: Slipp PÁ/AV-bryter.

6.1.2 Kontinuereg suk

Slå på: Trykk på PÅ/AV-bryteren, hold brytereninne og lås med laseknappen. Slå AV: Trykk PÅ/AV-bryter og slipp.

6.1.3 Innstilling av elektronisk hastighetskontroll

Du kan forhandsinnstille enhver hastighet ved Å bruke hastighetsregulatoren (4) på toppen av handtaket. Drei hastighetsregulatoren (4) til et høyt tall for høyere hastighet, og til et lavere tall for lavere hastighet. Den Beste sagehastighet avhenger av materialet og arbeidsforholdene.

Her gjelder generelle regler for innstilling av hastighet ved sagearbeider med elektroverktoy.

Stal: laveste sagehastighe

• aluminium, plast, hardt tre: middels sagehastighet

• mykt tre: hoy sagehastighet.

Bruk egnet smore-/kjolemiddel under bearbeiding av metaller for a skane sagbladet - til nod litt olje til stål, sprit ell parafin päl aluminium. Pä plast holder det som regel med vann som kjole/smoremiddel.

6.2 Skifte av sagblad (Fig. 2)

Skyv spaken på sagbladklemmen fremover, plasser sagbladet i klemmen og skyv det opp til spaken på sagbladklemmen beveges bakover (til lately stilling).

6.3 Justering av basen (Fig. 3)

• Sagskoen (8) kan justeres 45 grader til venstre eller hoyre av sageretningen for Å gjore det mulig Å sage i vinkel.

Losne salen ved a trykke pa lasspaken (14) til opplasingsposisjonen" ", juster salen

til onsket vinkel og stram den ved a trekke lasespaken til laseposisjonen"

I tillegg til blåsing, kan også encheten utstyres med en sugeenhet via et sugetilbehør.

• Inspeksjonsdekselet (5) bør installeres på verktøyet.

Monter sagflisavtrekksporten (10) pa baksiden av verktoyet.

• Flytt blaserettingsbryteren (13) bakover for a sla pafunksjonen, flytt blaserettingsbryteren (13) forover for a sla av funksjonen.

• Slá pá suqeenheten.

Blasefunksjon

• Fjern inspeksjonsdekselet (5) fra entens hus.

• Flytt blaseretningsbryteren (13) bakover for a sla pa.

For a sla av blasefunksjonen, flytt knappen forover.

6.5 Bruk av pendulum

Posisjon	Skjærehandling	Bruksområder
0	Rett linje	For saging av bløtt stål, rustfritt stål og plastmaterialer.For rene kutt i trevirke og sponplater.
I	Saging med liters del av bladet	For saging av bløtt stål, aluminium og hardt tre.
II	Saging med middels del av bladet	For saging av trevirke og sponplater.For hurtigsaging i aluminium og bløtt stål.
III	Saging med stor del av bladet	For hurtigsaging i trevirke og sponplater.

7 TEKNISKE DATA

Merkespenning	220-240 V
Merkefrekvens	50 Hz
Merkeeffekt	710 W
Omdreiningshastigkeit	1000-3000 min-1
Beskyttesesklasse	II
Lengde, kabel	4m
Pendelpositioner	4
Elektronisk hastighetskontroll	Ja
Justerbar fotplate	Ja
Kuttedybde, stål	10mm
Kuttedybde, tre	100mm
Kuttedybde, plast	20mm
Elektrisk motortype	Børste
Festetype, blad	T og U-formet
Hurtig bladskifte	Ja
Mykt grep	Ja
Bryter for blåseluft	Ja
LED-arbeidslys	Ja

8 STØY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykkniva LpA 88 dB(A)

Lydeffektniva LwA 99dB(A)

VIKTIG! Bruk horselsvern nár lydtrykke er over 85 dB(A).

aw (Vibrasjon)

8.8m/s²

K = 1.5 m/s²

9 GARANTI

• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, vanlige slitasjefeil pa deler som lagre, børster, ledninger og plugged erler pa tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell erler endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasjoner ma utfores ved et autorisert kundeservicesenter for Powerplus verktoy.
  Du kan alltid fä flere opplysninger ved Å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri före til en forlengelse av garantiperioden. Heller nikke vil en ny garantperiode starte dersom produit erstattes.
• Produktter aller deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avvise ethvert krav der kjopet不信 kan verifiseres, ellr naret er apenbart atprodukte icke har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig osv.).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kjopet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

10 MILJØ

Hvis det skulle vare nadvendig Å skifte ut maskinen etter lang tids bruk, ma den ikke kastes i husholdningsavfallet. Kast den pa en miljømessig forsvarlig mate. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sorg for a resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

11 SAMSVARSERKLÅERING

VARO - VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at,

Produkt:Stikksag

Merke: POWERplus

Modell:POWP4071

oppfyller de vesentlige kravene og andre relevante bestemmelsei gjeldende EU-direktiver, basert pa bruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere dette erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-11:2016

ENIEC55014-1:2021

ENIEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av tekniisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder

22/12/2021
