POWP4071 - Sav PowerPlus - Gratis brugsanvisning og manual

Produkttype	Stiksave
Mærke	PowerPlus
Model	POWP4071
Nominel effekt	710 W
Nominel spænding	220-240 V ~ 50 Hz
Variabel hastighed	1000 - 3100 min⁻¹
Skæredybde (træ)	100 mm
Skæredybde (stål)	10 mm
Skæredybde (plast)	20 mm
Pendelpositioner	4 (0, I, II, III)
Justering af sålen	Ja, op til 45° (venstre/højre)
Hurtigt klingeskift	Ja, uden værktøj
Kompatibel klingetype	T- og U-skaft
Støvblæserfunktion	Ja
LED-lampe	Ja
Soft Grip-greb	Ja
Beskyttelsesklasse	II (dobbeltisolering)
Kabellængde	4 m
Ca. vægt	2,5 kg
Inkluderede tilbehør	1 træklinge, 1 metalklinge, 1 støvindsamlingsmuffe, 1 styreskinne
Vedligeholdelse	Rengør jævnligt ventilationsåbningerne; få kulbørsterne kontrolleret
Reparationsmulighed	Få repareret af en autoriseret service med originale dele
Garanti	Dækker materiale- og fabrikationsfejl (se vejledning)

Ofte stillede spørgsmål - POWP4071 PowerPlus

Hvordan udskifter jeg klingen på saven?

Skub klingeklemmens håndtag fremad, indsæt klingen i klemmebeslaget, og skub den opad, indtil håndtaget vender tilbage til låseposition. Intet værktøj er nødvendigt.

Hvordan justerer jeg sålen til skråskæring?

Løsn låsehåndtaget (14) i ulåst position, vip sålen til den ønskede vinkel (op til 45° til venstre eller højre), og stram håndtaget i låst position.

Hvilken hastighed skal jeg bruge til at skære metal?

Til stål skal du bruge den langsomste hastighed. Til aluminium er en medium hastighed passende. Brug en passende smøremiddel (olie til stål, alkohol eller petroleum til aluminium).

Hvordan aktiverer jeg kontinuerlig drift (vedvarende drift)?

Tryk på start/stop-knappen, hold den nede og lås den med låseknappen. For at stoppe skal du trykke på kontakten igen og slippe den.

Hvad er den maksimale skæredybde i træ?

Den maksimale skæredybde i træ er 100 mm.

Kan jeg bruge denne sav til at skære plast?

Ja, saven kan skære plast op til 20 mm dybde. Brug vand som køle-/smøremiddel om nødvendigt.

Hvordan tilslutter jeg en støvsuger til støvopsamling?

Montér støvudsugningsmuffen (10) på værktøjet, tilslut derefter en støvsuger. Aktiver blæsefunktionen ved at flytte knappen (13) bagud.

Hvad gør jeg, hvis saven ikke starter?

Kontrollér, at stikket er sat korrekt i, og at spændingen passer. Hvis problemet fortsætter, kontrollér kontakten og kulbørsterne. Få det repareret af en autoriseret service, hvis nødvendigt.

Hvordan vedligeholder jeg kulbørsterne?

Kulbørsterne skal kontrolleres regelmæssigt og udskiftes, hvis de er slidte. Kontakt en autoriseret kundeservice for denne operation.

Hvilke klingetyper er kompatible?

Saven accepterer klinger med T- og U-skaft. Klinger til træ og metal følger med apparatet.

BRUGSANVISNING POWP4071 PowerPlus

1 TILSIGTET BRUG 2
2 BESKRIVELSE (FIG. A) 2
3 MEDFOLGENDE INDHOLD 2
4 SYMBOLER 3
5 ALMINDELIGE SIKKERHEDSANVISNINGER 3
5.1 Arbejdsomrade 3
5.2 Elektrisk sikkerhed 3
5.3 Personlig sikkerhed 4
5.4 Omhyggelig handtering og anvendelse af el-værktjoer 4
5.5 Service 4
6 BETJENINGSANVISNINGER 5
6.1 Opstart (Fig. 1) 5
6.1.1 Momentan reaktionsvirkning 5
6.1.2 Kontinuereg drift 5
6.1.3 Indstilling af elektronisk hastighed 5
6.2 Udskiftning af savklingen (Fig. 2) 5
6.3 Justering af salen (fig. 3) 5
6.4 Stovudsgn ing 5
6.5 Brug af pendulet.. 6
7 TEKNISKE DATA 6
8 STOJ 6
9 GARANTI 7
10 MILJ0 7
11 KONFORMITETSERKLÄERING 8

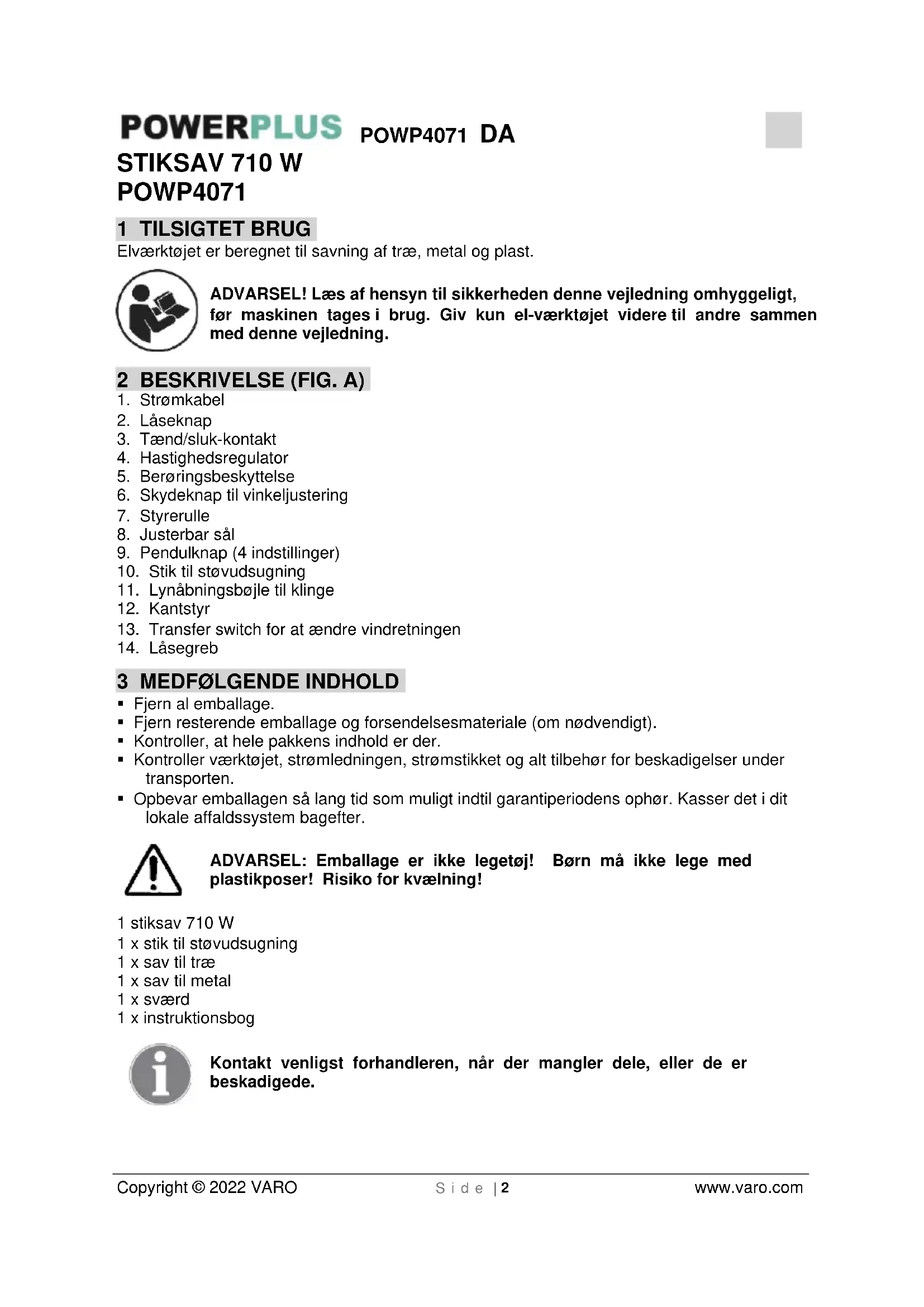

1 TILSIGTET BRUG

Elværktoget er beregnet til savning af træ, metal og plast.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktoget videre til andreammen medijkevejledning.

2 BESKRIVELSE (FIG. A)

1. Strömkabel
2. Laseknap
3. Taend/sluk-kontakt
4. Hastighedsregulator
5. Berøringsbeskyttelse
6. Skydeknap til vinkeljustering
7. Styrerulle
8. Justerbar säl
9. Pendulknap (4 indstlinger)
10. Stik til stovudsgninq
11. Lynabningsbjole til klinge
12. Kantstyr
13. Transfer switch for at aendre vindretningen
14. Lasegreb

3 MEDFØLGENDE INDHOLD

Fjern al emballage.
- Fjern resterende emballage og forsendelsesmaterialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er/DDle legetoj! Born ma/DDle ge med plastikposer! Risiko for kvaelning!

1 stiksav 710 W
1 x stik til stovudsgninq
1 x say til trae
1 x say til metal
1 x sværd
1 x instruktionsbog

Kontakt venligst forhandleren, nár der mangler dele, uller de er beskadigede.

4 SYMBOLER

I denote brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

!	Symboliserer risiko for personskader eller skader på værktøjet.		Læs vegledningen før brug.
CE	I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Klasse II maskine - Dobbelt isolering - Du behøver ingen jordforbindelsessstik.
	Brug af øjenværn påkrævet.		Brug handsker.

5 ALMINDELIGE SIKKERHEDSANVISNINGER

OBS! Samtige anvisninger bør læses. Fejl pga. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begreb „Elværktøj" i det følgende refererer til netdrevne el-værktjoer (med netkabel) eller batteridrevet (trändlost) el-værktoj.

5.1 Arbejdsomrade

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med)drlig belysning kan medfrole ulykker.
• Med dette værktøj ma der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas ull støv. El-værktøj producerer gnister, som kan anteende støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at stromforsyningen svarer til spendingen pa mærkepladen.

Værktøjets tilslutningsstik skal passer ind i stikdåsen. Netstikket违法犯罪 nogen\ måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording.\ Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
- Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og koleskabe. Der er øget fare for elektriske stød, nr kroppen er jordet.
- Hold værktøjt væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
Netkablet ma ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet vaæk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
- Hvis der arbejdes udendørs med et el-værktøj, på der kun bruges forlaengerkabel, som er tilladt til udendørs anvendelse. Anvendelse af et forlaengerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

POWERPLUS

POWP4071 DA

• Hvis elværktøjet skal anwendes et sted, hvor det er fugtigt, skal der anwendes en stromforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en fejllstrømsafbryder reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

Vær opmaerkoms. Hold oje med, hvad du gør, og brug el-værktoget med fornuft. Brug ilke værktoget, hvis du er træt eller pavirket af narkotika, alkohol ell erlagemidler. Et ojebliks uopmaerkomsmed ved anvendelsen af værktoget kan medfere alvorlige kvæstelser.
- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller horeværn, alt after el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
- Undgå utilsigtet ibrugtagning. Kontroller, at afbryden er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryden, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen iændt tilstand, kan der ske ulykker.
Fjern indstellingsværktogler erler skruenogler, inden værktoget taendes. Et værktogller en nogle, som befinder sig en drejende del af værktoget, kan forarsage kvæstelser.
- Overvurder ikke dine evner. Sørg altid for, at du star sikkert og er i balance. På denen MADE kan værktøj styres bedre i uventede situationer.
- Brug egnet beklaedning. Bær ikke løst siddende toj aller smykker. Hold haret, toj og handsker væk fra bevægelige dele. Løst siddende toj, smykker erler langt hare kan gribes af bevægelige dele.
- Hvis der monteres stovudsgnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes stov.

5.4 Omhyggelig handtering og anvendelse af el-værktjoer

• OverbelastCREASEværktoget.Brugdetel-værktog,dererberegnettildetarbejde,derskal udfores.Med det passende el-værktog arbejder man bedre og mere sikkert inden for det oplyste ydelsesomrade.
• Brug/DD: el-vaerktjoer med defekte afbrydere. Et el-vaerktoj, som/DD: dan tændes ell slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhinder utilsigtet start af værktøjet.
• El-værktøjer, som ikke benytttes, skal opbevares.udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har LAST disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anwendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sadanmxde, at værktøjets Funktion pavirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dārligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærkanterkommen ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med,this anvisninger og sadan,som det er foreskrevet for den pagaeldende type apparat. Tag i,this forbindelse hensyn til arbejdsbetingelsene og det arbejde, der skal udfores. Brug af elværktøjer til andre anvendelser end de tiltænkte kan medfere farlige situationer.

5.5 Service

Værktoget mA kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktogets sikkerhed bevares.

6 BETJENINGSANVISNINGER

6.1 Opstart (Fig. 1)

6.1.1 Momentan reactionsvirkning

Tænding: tryk tænd/sluk knappen ned, hold den nede og lås den fast med laseknappen. Slukning: tryk tænd/sluk knappen ned og slip den.

6.1.3 Indstilling af elektronisk hastighed

Hastighedsregulatoren (4) overst på handtaget kan bruges til at forudindstille den ønskede hastighed. Drej hastighedsregulatoren (4) til et hjere tal for hjere hastighed og drej den til et lavere tal for lavere hastighed. Den optimale savehastighed afhænger af materiale og arbejdsforhold.

Her gelder de generelle regler for indstilling af hastigheden ved savarbejder med el-vaerktjoer.

Stal: laveste savhastighed
Aluminium, plast, hardt rae: mellemste savhastighed
- Blodt trae: høj savhastighed

Brug egnede smre-/kolemider ved bearejdnings af metaller for at skane savbladet - om nadvendigt lidt olie til stal, sprit erer petroleum til aluminium.

Ved plastmaterialer er vand som regel tilstrækkeligt som kole-/smreimiddel.

6.2 Udskifting af savklingen (Fig. 2)

Skub handtaget fra savklemmen fremad, læg savklingen i klemmen og skub den til toppen, indtil handtaget fra savklemmen kører tilbage (laseposition).

6.3 Justering af salen (fig. 3)

• Bundpladen (8) kan justeres 45^ (venstre eller højre) i forhold til saveretningen, hvilket muliggør kontur savning.

bundpladen til onsket vinkel, og stram den ved at trække lasearmen til lasepositionen

• Vinkelindstillingen kan ses pa skalaen oven pa bundpladen.

6.4 Stovudsgninq

Ud over en blæser, kan der monteres en støvsugeranordning på værktøjet via en sugetilkobling.

Inspektionsskaermen (5) skal vare installereret pa værktoget.
Monter stovudsguerstikket (10) bag pa værktjet.
- Bevæg knappen bagud for at slå blæsefunktionen til (13) og fremad for at slå den fra.
- Slá sugeanordningen til.

Blaeserfungtion

Fjern inspektionsskaermen (5) fra værktogshuset.
- Bevæg knappen bagud for at slå blæserfungkctionen til (13).
- Beveeg knappen fremad for at slå blæserfungkctionen fra.

6.5 Brug af pendulet

Position	Type af savning	Anvendelsesområder
0	Savning i en lige linje	Til brug ved savning i blødtd stål, rustfrit stål og plastmaterialer.Til brug for et rent snit i træ og krydsfiner.
I	Savning i en lille kredsbane	Til brug ved savning i blødtd stål, aluminium og HARDt træ.
II	Savning i en mullem kredsbane	Til brug for savning I træ og krydsfiner.Til brug for hurtig savning I aluminium og blødtd stål.
III	Savning i en stor kredsbane	Til brug for hurtigsavning I træ og krydsfiner.

7 TEKNISKE DATA

Mærkespænding	220-240 V
Mærkefrekvens	50 Hz
Mærkeeffekt	710 W
Rotationshastighed	1000-3100 min-1
Beskyttelsesklasse	II
Kabellængde	4m
Pendulpositioner	4
Elektronisk hastighedsregulator	Ja
Justerbar bund	Ja
Savdybde i stål	10mm
Savdybde i træ	100mm
Savdybde i plast	20mm
Elektrisk motortype	Børstet
Forbindelsestype	T&U-formet
Hurtig klingeudskiftning	Ja
Blødt greb	Ja
Støvudsugningskontakt	Ja
LED-arbejdslygte	Ja

8 STØJ

Stojemissionsværdier er mål't i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA 88dB(A)

Lydeffektniveau LwA 99dB(A)

BEMAERK:brug horevarn nár lydtrykket er over 85 dB(A).

aw (Vibrationsniveau)

8.8m/s²

K = 1,5m / s^2

9 GARANTI

• Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik aller tilbehør sasom bor, borebits, savklinger, osv., beskadigelseller defekter som følge af misbrug, ulykke erlerændring ellr transportomkostninger.
• Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærveende garanti.
  Vi fraskriver os ogsa alt ansvar for enhver personskade som ffolge af forkert brug af værktøjet.
• Reparationer mag kun udfores af et autoriseret kundeservicecenter til Powerplus-værktjoer.
  Du kan altid fã mere information pa tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftliqt.
• Ligeledes kan der ikke forlanges erstatning under nærveende garanti, hvis skaden på apparatet er opstæt som fjge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), inkcompetent brug (såsom ikke at respekttere instrukserne i denne vegledning), inkcompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan/DDre til forlangelse af garantiperioden eller pabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater aller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
  Vi forbeholder os retten til at afvise alle krav, hvis kobet不解 kan bekraftes, ellher hvis det er tydeligt, at produktet不解 har vaeret behoigt vedligeholdt. (rene udluftningsabninger, regelmaessig service af kulborster,...)
  Kobskvitteringen skal opbevares som bevis pa kobsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseforme med æske (hvis relevant for encheden)ammen med købsdokumentation.

10 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig næde. Affald produceret af de elektriske maskiner má ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

11 KONFORMITETSERKLÄERING

Vario

VARO - VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklærer hermed, at

Produkt: Stiksav

Varemaerke: POWERplus

Varenummer:POWP4071

er i overensstemmelse med de vAESentlige krav og andre relevante bestemmelser i gaelende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet uyldiggør dette erklæring.

EU-direktiver (herunder eventuelle tillaeg frem til datoen for undertegtnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europaeiske standarder (herunder eventuelle tillag frem til datoen for undertegnelsen):

EN62841-1:2015

EN62841-2-11:2016

ENIEC55014-1:2021

EN IEC 55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager 22/12/2021

POWERPLUS

POWP4071 SV
