Producttype	Decoupeerzaag
Merk	PowerPlus
Model	POWP4071
Nominaal vermogen	710 W
Nominale spanning	220-240 V ~ 50 Hz
Variabele snelheid	1000 - 3100 min⁻¹
Zaagdiepte (hout)	100 mm
Zaagdiepte (staal)	10 mm
Zaagdiepte (kunststof)	20 mm
Pendelstanden	4 (0, I, II, III)
Zoolverstelling	Ja, tot 45° (links/rechts)
Snel wisselen van zaagblad	Ja, gereedschapsloos
Compatibel zaagbladtype	T- en U-schacht
Stofblaasfunctie	Ja
LED-lamp	Ja
Soft grip handgreep	Ja
Beschermingsklasse	II (dubbele isolatie)
Kabellengte	4 m
Gewicht (ongeveer)	2,5 kg
Inbegrepen accessoires	1 houtzaagblad, 1 metaalzaagblad, 1 stofopvangbuis, 1 geleidestang
Onderhoud	Reinig regelmatig de ventilatieopeningen; laat de koolborstels controleren
Repareerbaarheid	Laat repareren door een erkende service met originele onderdelen
Garantie	De garantie dekt materiaal- en fabricagefouten (zie handleiding)

Veelgestelde vragen - POWP4071 PowerPlus

Hoe vervang ik het zaagblad?

Duw de hendel van de zaagbladklem naar voren, steek het zaagblad in de klem en duw het omhoog tot de hendel terugkeert in de vergrendelpositie. Er is geen gereedschap nodig.

Hoe stel ik de zool in voor een schuine snede?

Draai de vergrendelingshendel (14) los in ontgrendelde positie, kantel de zool naar de gewenste hoek (tot 45° links of rechts) en draai de hendel weer vast in vergrendelde positie.

Welke snelheid gebruiken voor het zagen van metaal?

Gebruik voor staal de langzaamste snelheid. Voor aluminium is een gemiddelde snelheid geschikt. Gebruik een geschikt smeermiddel (olie voor staal, alcohol of petroleum voor aluminium).

Hoe activeer ik de continue modus (inschakelvergrendeling)?

Druk op de aan/uit-schakelaar, houd deze ingedrukt en blokkeer hem met de vergrendelknop. Om te stoppen, druk nogmaals op de schakelaar en laat los.

Wat is de maximale zaagdiepte in hout?

De maximale zaagdiepte in hout is 100 mm.

Kan ik deze zaag gebruiken voor het zagen van kunststof?

Ja, de zaag kan kunststof snijden tot een diepte van 20 mm. Gebruik indien nodig water als koelmiddel/smeermiddel.

Hoe sluit ik een stofzuiger aan voor stofafzuiging?

Monteer de stofopvangbuis (10) op het gereedschap en sluit vervolgens een stofzuiger aan. Activeer de blaasfunctie door de knop (13) naar achteren te schuiven.

Wat te doen als de zaag niet start?

Controleer of de stekker goed is aangesloten en de spanning overeenkomt. Als het probleem aanhoudt, controleer dan de schakelaar en de koolborstels. Laat repareren door een erkende service indien nodig.

Hoe onderhoud ik de koolborstels?

De koolborstels moeten regelmatig worden gecontroleerd en vervangen als ze versleten zijn. Schakel hiervoor een erkende klantenservice in.

Welke zaagbladtypen zijn compatibel?

De zaag accepteert bladen met T en U schacht. Bij het apparaat worden zaagbladen voor hout en metaal geleverd.

GEBRUIKSAANWIJZING POWP4071 PowerPlus

1 BEOOGD GEBRUIK 2
2 BEsCHRIJVING (FIG. A) 2
3 INHOUD VAN DE VERPAKKING 2
4 TOELICHTING VAN DE SYMBOLEN 3
5 ALGEMENE VEILIGHEIDS- EN ONGEVALPREVENTIEREGELS..3
5.1 Werkplaats 3
5.2 Elektrische veiligkeit 3
5.3 Veiligheid van personen 4
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap. 4
5.5 Service 5
6 GEBRUIKSINSTRUCTIES 5
6.1 Opstarten (Fig. 1) 5
6.1.1 Directe Werking 5
6.1.2 Continu gebruik 5
6.1.3 Instellen van de elektronische snelheidsregeling 5
6.2 Vervangen van het zaagblad (Fig. 2) 5
6.3 Instellen van de voetplaat (Fig. 3) 5
6.4 Stofafzuiiging 6
6.5 Gebruik van de pendelfunctie 6
7 TECHNISCHE GEGEVENS 6
8 GELUID 7
9 GARANTIE 7
10 MILIEU 8
11 CONFORMITEITSVERKLARING 8

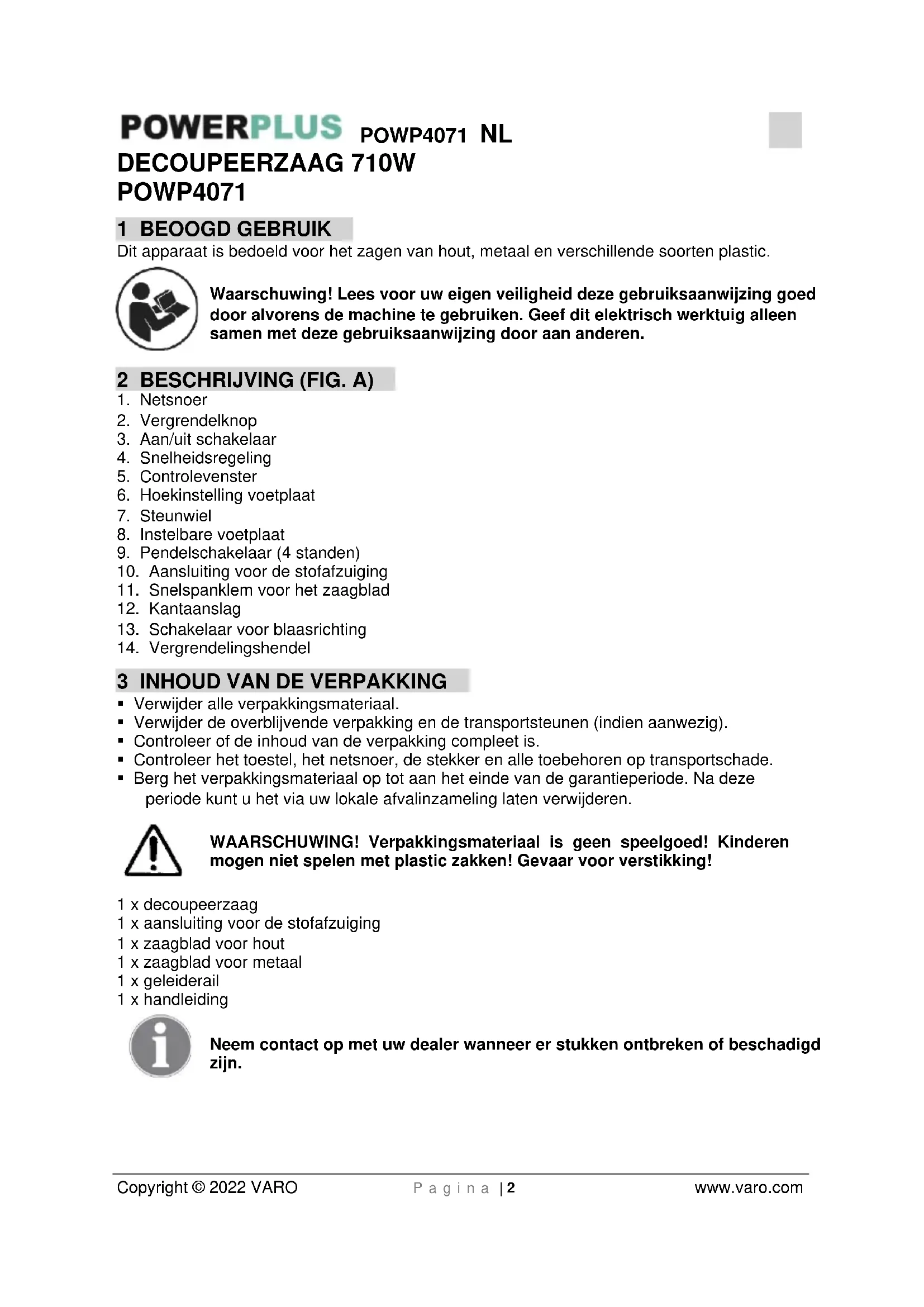

POWERPLUS POWP4071 NL DECOUPEERZAAG 710W POWP4071

1 BEOOGD GEBRUK

Dit apparaat is bedoeld voor het zagen van hout, metaal en verschillende soorten plastic.

Waarschuwing! Lees voor uw eigen veriligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Netsnoer
2. Vergrendelknop
3. Aan/uit schakelaar
4. Snelheidsregeling
5. Controlevenster
6. Hoekinstelling voetplaat
7. Steunwiel
8. Instelbare voetplaat
9. Pendelschakelaar (4 standen)
10. Aansluiting voor de stofafzuiiging
11. Snelspanklem voor het zaagblad
12. Kantaanslag
13. Schakelaar voor blaasrichting
14. Vergrendelingshendel

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterial op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

1 x decoupeerzaag
1 x aansluiting voor de stofafzuiiging
1 x zaagblad voor hout
1 x zaagblad voor metaaal
1 x geleiderail
1 x handleiding

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!	Gevaar voor lichamelijk letsel of materiële schade.		Lees voor gebruik de handleiding.
CE	CE Conform de Europese toepasselijkke standardaards op het gebied van verligheid.		Klasse II - De machine is dubbel geïsoleerd, een aardedraad is waarom nicht nodig.
	Oogbescherming verlicht.		Draag handschoenen.

5 ALGEMENE VEILIGHEIDS- EN ONGEVALPREVENTIEREGELS

WAARSCHUWING!

Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruike begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot oncegvallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkke stoffen of dampen können latent ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervozorgen dat u de controle over het toestel verliest.

Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.
• Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

POWERPLUS

POWP4071 NL

• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlangkabel die geschikt is voor gebruik buiten. Het gebruik van een verlangkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wanner het gebruik van het gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
- Draag uw personlijke veiligheidsuitrusting en steeds een veriligeidsbril. Door een personlijke veiligheidsuitrusting (stofmasker, Niet glijdende veriligeidsschoenen, een veriligeidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.
- Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren hunnen door bewegende delen worden gegrepen.
- Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de bevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Met een geschikt elektrisch apparaat werkt u better en veiligier in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verrangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkung van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhonden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

POWERPLUS

POWP4071 NL

• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien reckening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 GEBRUKSINSTRUCTIES

6.1 Opstarten (Fig. 1)

Aanzetten: Duw op de aan/uit-schakelaar.

Uitschakelen: Laat de aan/uit-schakelaar los.

Aanzetten: Duw op de aan/uit-schakelaar, hou hem ingedrukt en zet hem vast met de vergrendelknop. Uitschakelen: duw op de aan/uit-schakelaar en LAST hem los.

6.1.3 Instellen van de elektronische snugheidsregeling

Met de snelheidsregelaar (4) bovenop de handgreep kurz u gelijk welke snelheid instellen. Draai de snelheidsregelaar (4) maar een hoger nummer toe voor een hogere snelheid en zet hem op een lager nummer voor een lagere snelheid. De ideale snelheid is afhankelijk van het materiaal en de werkomstandigheden.

De algemene regels voor de instelling van de snelheid bij het zagen met elektrisch gereedschap zichn van toepassing.

Staal: laagste snelheid
Aluminium, plastic, hard hout: middelmatige能力和
Zacht hout: hoge snelheid

Gebruik gespeaste smeer- en koelmiddelen bij de bewerking van metaal om het zaagblad te ontzien - desnoods wat olie bij staal en wat spiritus of petroleum bij aluminium. Bij plastic materialen kan meestal water als koel- en smeermiddel worden gebruikt.

6.2 Vervangen van het zaagblad (Fig. 2)

Duw de hendel van de zaagbladklem maar voor,plaats het zaagblad in de klem en duw het waar boven totdat de hendel van de zaagbladklem� aanchter terugkeert (vergrendelde positie).

6.3 Instellen van de voetplaat (Fig. 3)

• De voetplaat (8) kan t.o.v. de lijn van de zaag onder een hoek tot 45^ geplaatst worden (links en rechts). Dit vergemakkelijk het zagen van ontrekken.

Maak de voetplaat los door de vergrendelhendel (14) in de ontgrendelstand " te duwen, stel de voetplaat op de gewenste hoek in en blokkeer hem in die positie door de

vergrendelhendel in de vergrendelstand te plaatsen"

• De hoekinstelling kan afgelezen worden op de schaal op de voetplaat.

6.4 Stofafzuiging

Naast het wegblazen van het stof, heeft de machine ook de optie om een afzuiigtoestel aan te sluiten via een stofafzuiigingsadapter.

• Het contrôlevenster (5) moet op het gereedschap gemonteerd zitten.
  Monteer de stofafzigingsaansluiting (10) op de achterkant van het gereedschap.
• Beweeg de bedieningsknop van de blaasfunctie (13) maarchter om de blaasfunctie in te schakelen enaar voor om de blaasfunctie uit te schakelen.
  Zet het afzuiigtoestel aan.

Blaasfunctie

• Verwijder het contrôlevenster (5) van de machinebehuizing.
• Zet de bedieningsknop van de blaasfunctie (13) maar afterward.
• Om de blaasfunctie uit te schakelen, zet u de schakelaar maar voor.

6.5 Gebruik van de pendelfunctie

Stand	Zaagactie	Toepassingen
0	Zagen in rechte lijn	Voor het zagen van zacht staal, roestvrij staal en kunststoffen.Voor nette zaagsneden in hout en triplex.
I	Kleine pendelbeweging	Voor het zagen van zacht staal, aluminium en hard hout.
II	Middelmatige pendelbeweging	Voor het zagen van hout en triplex.Voor het snel zagen van aluminium en zacht staal.
III	Grote pendelbeweging	Voor het snel zagen in hout en triplex.

Netspanning	220 – 240 V
Nominate freiertie	50 Hz
Opgenomen vermogen	710 W
Toerental	1000 – 3100 min-1
Beschermingsklasse	II
Snoerlengte	4m
Pendelstanden	4
Elektronische snelheidsregeling	Ja
Instelbare voet	Ja
Zaagdiepte in staal	10mm
Zaagdiepte in hout	100mm
Zaagdiepte in plastic	20mm
Elettromotortype	Koolborstelmotor
Soort montage	T- & U-vormig
Snelle zaagbladwisseling	Ja
Zachte handgreep	Ja
Schakelaar voor blaasrichting	Ja
Led-werklicht	Ja

8 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveauu LpA

88dB(A)

Geluidsvermogenniveau LwA

99dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

8.8m/s²

K = 1,5m / s^2

9 GARANTIE

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Valen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds verkrijgen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanner de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindring, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikkseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoden (propere ventilatiesleuven, regelmatig verwangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichn van uw bewijs van aankoop.

10 MILIEU

Wanner uw machine na een lange gebruiksduur moet verrangen worden,werp ze dan Niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijk manier.

Afval van elektrische machines mag nicht op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een plek waar het gerecycleerd kan worden. Raadpleeg deplaatselijkke instanties of de verkoper voor adviezen over inzameling en verwerking.

11 CONFORMITEITSVERKLARING

varo

VARO - VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zichnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2006/42/EC

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN62841-1:2015

EN62841-2-11:2016

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentationatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager

22/12/2021
