HASZNÁLATI ÚTMUTATÓ POWP4071 PowerPlus

6.1.3 Elektromos Sebesség-Ellenőrzési Beállítás ............................................................ 5

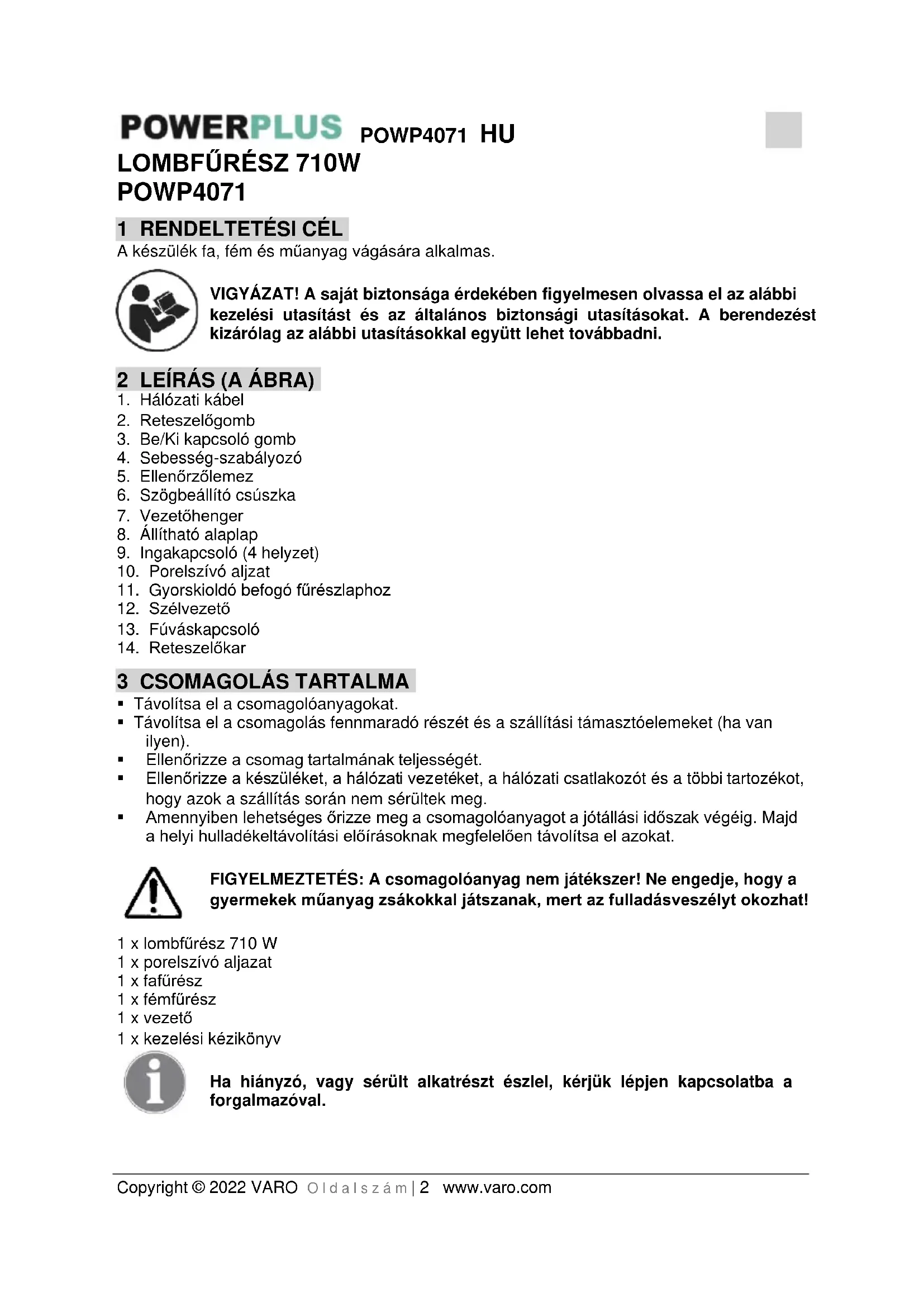

A készülék fa, fém és műanyag vágására alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA)

3. Be/Ki kapcsoló gomb

4. Sebesség-szabályozó

6. Szögbeállító csúszka

8. Állítható alaplap

9. Ingakapcsoló (4 helyzet)

10. Porelszívó aljzat

11. Gyorskioldó befogó fűrészlaphoz

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x lombfűrész 710 W 1 x porelszívó aljazat 1 x fafűrész 1 x fémfűrész 1 x vezető 1 x kezelési kézikönyv Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWP4071 HU Copyright © 2022 VARO O l d a l s z á m | 3 www.varo.com 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint.

Kötelező a védőszemüveg használata.

VIGYÁZAT! Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.POWP4071 HU Copyright © 2022 VARO O l d a l s z á m | 4 www.varo.com

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

• Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.POWP4071 HU Copyright © 2022 VARO O l d a l s z á m | 5 www.varo.com

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 ÜZEMELTETÉS

6.1 Elindítás (1 Ábra)

6.1.1 Azonnali elindítás

Bekapcsolás: nyomja meg a Be/Kikapcsoló gombot. Kikapcsolás: engedje ki a Be/Kikapcsoló gombot.

6.1.2 Folyamatos működtetés

Bekapcsolás: Nyomja meg és tartsa benyomva a Be/Kikapcsoló gombot, és zárja le a reteszelő gombbal. Kikapcsolás: Nyomja meg és engedje ki a Be/Kikapcsoló gombot.

6.1.3 Elektromos sebesség-ellenőrzési beállítás

A felül található sebességszabályozóval (4) bármilyen sebességet előre be lehet állítani. Forgassa a sebességszabályozót (4) magasabb számra a nagyobb sebességhez, és forgassa alacsonyabb számra az alacsonyabb sebességhez. Az ideális vágási sebesség függ az adott anyagtól és a munkafeltételektől. Az általánosságban a szerszámgépekre itt az alábbi vágási sebességek érvényesek.

• Acél: legalacsonyabb vágási sebesség

• Alumínium, műanyag, keményfa: közepes vágási sebesség.

• Puhafa: nagy vágási sebesség. Amikor fémeken dolgozik, akkor a megfelelő kenőanyagot/hűtőanyagot kell használni a fűrészlap védelme érdekében. Egy kis olaj az acélhoz, és alkohol vagy petróleum az alumíniumhoz, ha szükséges. Műanyagoknál a víz általában megfelel hűtő-/kenőanyagként.

6.2 A vágópenge kicserélése (2 Ábra)

Állítsa a fűrészlap befogó kart előre, helyezze a fűrészlapot a befogóba, majd tolja fel addig, hogy a fűrészlap befogó karja elmozduljon hátra (reteszelő helyzetbe).

6.3 Az alaplap beállítása (3 Ábra)

• Kontúrvágás céljából a talpat (8) a fűrész irányához viszonyítva 45°-os szögben (jobbra vagy balra) be lehet állítani.

• Lazítsa meg a talpat a rögzítő kar (14) kioldott helyzetbe” ” nyomásával, állítsa a talpat a megfelelő kívánt szögbe, és rögzítse azt a rögzítő kar rögzített állásba ” ” húzásával.

• A talp felső részén szögskála található.POWP4071 HU Copyright © 2022 VARO O l d a l s z á m | 6 www.varo.com

A fúvóeszköz mellett, a csatlakozó segítségével szívóeszközt is fel lehet szerelni a készülékre.

• Fel kell szerelni a készülékre az ellenőrzőlemezt (5).

• Szerelje fel a porelszívó aljzatot (10) a készülék hátsó részére.

• A funkció bekapcsolásához mozdítsa el a fúváskapcsolót (13) hátra, a kikapcsoláshoz pedig előre.

• Kapcsolja be a szívóeszközt. Fúvási funkció

• Távolítsa el az ellenőrzőlemezt (5) a készülék burkolatáról.

• A fúvófunkció (13) bekapcsolásához mozdítsa el hátrafelé a gombot.

• A fúvófunkció kikapcsolásához mozgassa a gombot előre.

6.5 Az inga használata

Helyzet Vágási művelet Alkalmazás

Egyenes vonalú vágási művelet Puha acél, rozsdamentes acél és műanyagok vágására. Fába és furnérlemezbe vágott, élesen körülhatárolt vágásokhoz.

Vágás kis körpályán Puha acél, alumínium és kemény fa vágásához.

Vágás közepes körpályán Fa és furnérlemez vágásához. Alumínium és puha acél gyorsvágásához. III Vágás nagy körpályán Fa és furnérlemez gyorsvágásához.

Névleges feszültség 220-240 V Névleges frekvencia 50Hz Névleges teljesítmény 710W Forgási sebesség 1000-3100 min

Érintésvédelmi besorolás

Elektronikus sebességszabályzó Igen Beállítható alaplap Igen Vágási mélység acélban 10mm Vágási mélység fában 100mm Vágási mélység műanyagban 20mm Elektromos motor típusa Kefés Csatlakozás típusa T és U alakú Gyorscserélő fűrészlap Igen Puha markolat Igen Porfúvó kapcsoló Igen LED-es dolgozólámpa IgenPOWP4071 HU Copyright © 2022 VARO O l d a l s z á m | 7 www.varo.com 8 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 88dB(A) Hangteljesítményszint LwA 99dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 8.8m/s² K = 1,5 m/s²

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelõen végezte. (tiszta szellõzõnyílások, rendszeresen ellenõrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás idõpontjának bizonyításához meg kell õrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövetõ dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.POWP4071 HU Copyright © 2022 VARO O l d a l s z á m | 8 www.varo.com

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskondjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

11 MEGFELELŐSÉGI NYILATKOZAT

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Lombfűrész Márkanév: POWERplus Cikkszám: POWP4071 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-2-11 : 2016
