Typ produktu	Fotelik samochodowy dla dzieci
Marka	Chicco
Model	Unico Plus
Grupy wagowe	0+ (0-13 kg), 1 (9-18 kg), 2/3 (15-36 kg) – od urodzenia do około 12 lat
Homologacja	Przepis ECE R44/04 – urządzenie « Semi-Uniwersalne »
Metoda instalacji	Sztywne łączniki ISOFIX + Top Tether (Grupa 0+) lub ISOFIX + 3-punktowy pas bezpieczeństwa pojazdu (Grupy 1, 2/3)
Kierunek montażu	Tyłem do kierunku jazdy (Grupa 0+), przodem do kierunku jazdy (Grupy 1, 2/3)
Regulacja zagłówka	Regulacja wysokości za pomocą bocznej dźwigni
Regulacja nachylenia	Pozycje: R (Grupa 0+), 1, 2, 3 (Grupa 1), 1, 2 (Grupa 2/3)
Uprząż bezpieczeństwa	5-punktowa, regulowana wysokość i napięcie
Ochrona boczna	Zdejmowany system Side Safety
Poduszka redukcyjna	W zestawie, dla noworodków do 6 kg
Pokrowiec	Zdejmowany, prać w pralce w 30°C (nie suszyć w suszarce, nie prasować)
Okres użytkowania	Nie używać dłużej niż 10 lat od daty zakupu
Gwarancja	Przeciw wadom zgodności zgodnie z warunkami krajowymi

Często zadawane pytania - Unico Plus CHICCO

Jak zainstalować fotelik w grupie 0+ (0-13 kg)?

Fotelik musi być zawsze instalowany tyłem do kierunku jazdy z wyłączoną poduszką powietrzną. Należy bezwzględnie używać sztywnych łączników i Top Tether. Obróć siedzisko o 180° za pomocą dźwigni (M), ustaw nachylenie w pozycji R, przymocuj łączniki do zaczepów ISOFIX aż do kliknięcia (zielony wskaźnik), dociśnij fotelik do oparcia, następnie zamocuj Top Tether do punktu zaczepienia pojazdu i napnij go do zielonego.

Jak przejść z konfiguracji grupy 1 do grupy 2/3?

Poluzuj pasy fotelika, naciskając przycisk (O). Ustaw zagłówek na maksymalne wysunięcie. Odepnij pasy uprzęży i wyjmij je z klamry. Schowaj klamrę w schowku pod siedziskiem, a pasy zwiń w bocznych schowkach. Umieść osłony pasów w oparciu, a ochraniacz krocza pod tkaniną. Fotelik jest gotowy do użycia z pasem bezpieczeństwa pojazdu.

Czy mogę zainstalować ten fotelik na przednim siedzeniu pasażera?

W grupie 0+ (0-13 kg) jest to możliwe tylko wtedy, gdy przednia poduszka powietrzna jest wyłączona. W grupie 1 (9-18 kg) nie jest zalecane, ale możliwe, jeśli przednie siedzenie jest maksymalnie odsunięte do tyłu, a poduszka powietrzna włączona. W grupie 2/3 postępuj zgodnie z instrukcjami producenta pojazdu. Nigdy nie instaluj na bocznym siedzeniu ani tyłem do kierunku jazdy.

Jakie są dozwolone wagi i wiek dla każdej grupy?

Grupa 0+: od urodzenia do 13 kg (około 12-15 miesięcy) – tyłem do kierunku jazdy.
Grupa 1: od 9 do 18 kg (około 9 miesięcy do 4 lat) – przodem do kierunku jazdy.
Grupa 2/3: od 15 do 36 kg (około 3 do 12 lat) – przodem do kierunku jazdy.

Jak wyczyścić pokrowiec fotelika?

Pokrowiec jest zdejmowany i można go prać w pralce w 30°C. Użyj delikatnego cyklu, nie wybielaj, nie susz w suszarce, nie prasuj i nie czyść chemicznie. Aby zdjąć, odepnij guziki zagłówka i siedziska. Nigdy nie używaj agresywnych detergentów ani rozpuszczalników. Fotelika nigdy nie należy używać bez pokrowca.

Jak wyregulować wysokość zagłówka?

Użyj dźwigni regulacji (S) znajdującej się z tyłu zagłówka, aby przesunąć go do żądanej wysokości. Optymalne ustawienie zapewnia pasy na wysokości ramion (grupy 0+ i 1) oraz prowadnik pasa diagonalnego (Q) nad ramieniem, maksymalnie 2 cm (grupy 2/3).

Co zrobić w razie wypadku?

Nawet w przypadku lekkiego wypadku fotelik samochodowy może ulec niewidocznym uszkodzeniom. Natychmiast go wymień na nowy. Nigdy nie używaj używanego fotelika po wypadku.

Jaki jest okres użytkowania fotelika?

Nie używaj produktu dłużej niż 10 lat od daty zakupu. Materiały mogą ulec degradacji pod wpływem czasu (słońce, ciepło) i zagrozić bezpieczeństwu.

Czy mogę używać fotelika bez sztywnych łączników ISOFIX?

Nie, dla wszystkich grup instalacja musi zawsze wykorzystywać sztywne łączniki (ISOFIX) w połączeniu z Top Tether (grupa 0+) lub 3-punktowym pasem pojazdu (grupy 1, 2/3). Nigdy nie używaj tylko pasa bezpieczeństwa.

Jak sprawdzić, czy fotelik jest prawidłowo zamontowany?

Upewnij się, że wskaźniki mocowania sztywnych łączników zmieniły kolor na zielony. W przypadku Top Tether pasek musi być napięty, a zielony wskaźnik widoczny. Pas pojazdu nie może być skręcony i musi dobrze przylegać do dziecka. Sprawdź instrukcję dla każdej konkretnej konfiguracji.

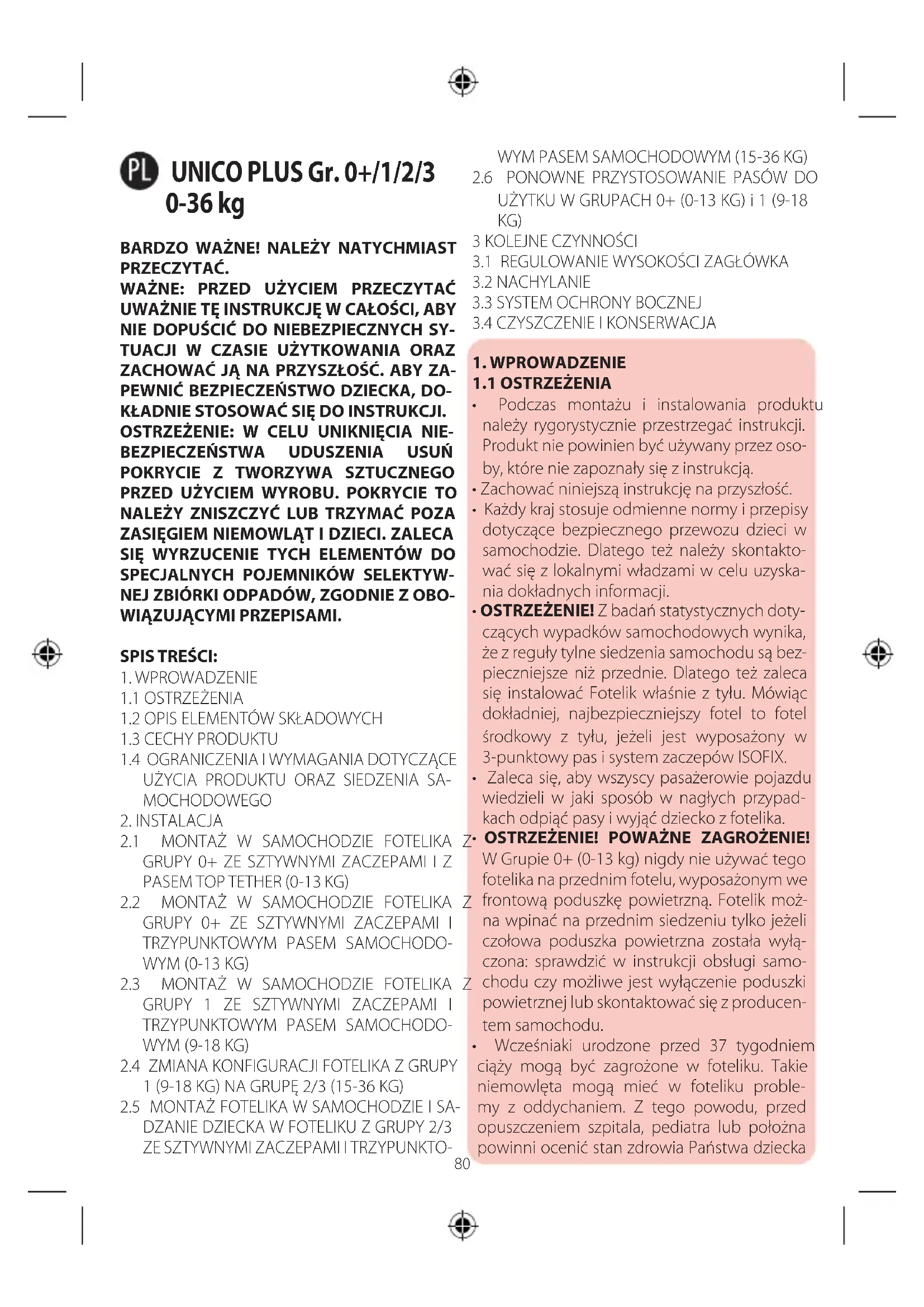

INSTRUKCJA OBSŁUGI Unico Plus CHICCO

- Podczas montażu i instalowania produktu należy rygorystycznie przestrzegać instrukcji. Produkt nie powinien być używany przez osoby, które nie zapoznały się z instrukcją.

- Zachować niniejszą instrukcję na przyszłość.

- Każdy kraj stosuje odmienne normy i przepisy dotyczące bezpiecznego przewozu dzieci w samochodzie. Dlatego też należy skontaktować się z lokalnymi władzami w celu uzyskania dokładnych informacji.

- OSTRZEŻENIE! Z badań statystycznych dotyczących wypadków samochodowych wynika, że z reguły tylne siedzenia samochodu są bezpieczniejsze niż przednie. Dlatego też zaleca się instalować Fotelik właśnie z tyłu. Mówiąc dokładniej, najbezpieczniejszy fotel to fotel środkowy z tyłu, jeżeli jest wyposażony w 3-punktowy pas i system zaczepów ISOFIX.

- Zaleca się, aby wszyscy pasażerowie pojazdu wiedzieli w jaki sposób w nagłych przypadkach odpiąć pasy i wyjąć dziecko z fotelika.

Z. OSTRZEŻENIE! POWAŻNE ZAGROŻENIE!

W Grupie 0+ (0-13 kg) nigdy nie używać tego fotelika na przednim fotelu, wyposażonym we frontową poduszkę powietrzną. Fotelik można wpinać na przednim siedzeniu tylko jeżeli czołowa poduszka powietrzna została wyłączona: sprawdzić w instrukcji obsługi samo-chodu czy możliwe jest wyłączenie poduszki powietrznej lub skontaktować się z producentem samochodu.

- Wcześniaki urodzone przed 37 tygodniem ciąży mogą być zagrożone w foteliku. Takie niemowlęta mogą mieć w foteliku problemy z oddychaniem. Z tego powodu, przed opuszczeniem szpitala, pediatra lub położna powinni ocenić stan zdrowia Państwa dziecka

i zalecić odpowiedni model fotelika.

- Jeżeli fotelik z Grupy 1 (9-18 kg) jest mocowany na przednim siedzeniu z aktywowaną, frontową poduszką powietrzną, dla większego bezpieczeństwa zaleca się przesunąć fotel jak najdalej do tyłu, na ile pozwala na to obecność innych pasażerów siedzących na tylnym fotelu.

- Nigdy nie używać tego fotelika na siedzeniach ustawionych w poprzek lub w kierunku przeciwnym do kierunku jazdy.

- Fotelik montować wyłącznie na siedzeniach prawidłowo zamocowanych do konstrukcji pojazdu i skierowanych w stronę kierunku jazdy.

- Instalując Fotelik należy upewnić się, czy nie styka się z nim ruchome siedzenie samochodowe lub drzwi pojazdu.

- W razie wypadku żaden Fotelik nie może zagwarantować dziecku całkowitego bezpieczeństwa, ale użycie tego produktu zmniejsza ryzyko poważnych obrażeń oraz śmierci.

- Ryzyko odniesienia poważnych obrażeń przez dziecko - nie tylko w razie wypadku, ale też w innych sytuacjach (np. przy gwałtownym hamowaniu, itp.) wzrasta, jeśli nie przestrzega się dokładnie zaleceń przytoczonych w niniejszej instrukcji: Należy zawsze sprawdzić, czy Fotelik został prawidłowo zamocowany na siedzeniu.

- Jeśli fotelik jest uszkodzony, zdeformowany lub silnie zużyty, powinien być wymieniony: możliwe, że utracił oryginalne cechy zapewniające jego bezpieczne użycie.

- Nie należy dokonywać żadnych przeróbek ani instalować dodatkowych akcesoriów bez uprzedniej zgody producenta.

- Nie montować na foteliku akcesoriów, części zamiennych i elementów, które nie zostały dostarczone przez Producenta.

- Nie należy używać niczego, za wyjątkiem akcesoriów zatwierdzonych dla wyrobu, zarówno pomiędzy fotelikiem i siedzeniem samochodowym jak też fotelikiem i dzieckiem: w razie wypadku, może spowodować to nie-prawidłowe działanie Fotelika.

- W wyniku nawet niegroźnego wypadku samochodowego, Fotelik może ulec uszkodzeniom niewidocznym gołym okiem: dlatego

też jest konieczna jego wymiana.

- NIE używać produktu przez okres powyżej 10 lat. Po tym okresie, zmiany materiałów (na przykład z powodu wystawiania na promienie słoneczne) mogą zmniejszyć lub pogorszyć skuteczność produktu.

- Nie należy stosować Fotelików używanych: mogą posiadać niewidoczne gołym okiem uszkodzenia konstrukcyjne, wpływające na bezpieczeństwo produktu.

- Nie pozostawiać nigdy dziecka w Foteliku bez opieki.

- Jeśli pojazd pozostawał na słońcu, przed umieszczeniem dziecka w Foteliku należy dokładnie sprawdzić, czy jego elementy nie są zbytnio nagrzane. Jeśli jest to konieczne, przed umieszczeniem w nim dziecka, należy go ochłodzić, aby uniknąć poparzeń.

- Obicie można wymienić wyłącznie na poszewka dopuszczone przez producenta, ponieważ stanowi ono integralną część fotelika samochodowego. Nie wolno używać foteli-ka bez poszewka, gdyż mogłoby to narazić dziecko na niebezpieczeństwo.

- Sprawdzić, czy pas bezpieczeństwa nie jest zapłatany i upewnić się, czy jego taśma albo inne elementy fotelika nie zostały przycięte przez drzwi lub też, nie ocierają się one o ostre punkty. Jeżeli pas jest naderwany lub wystrzępiony, nie wolno go dłużej używać.

- Nawet jeśli nie jest przewożone dziecko, Fotelik powinien być zawsze prawidłowo zainstalowany lub włożony do bagażnika. W razie wypadku lub gwałtownego hamowania Fotelik, który nie został zaczepiony może stanowić zagrożenie dla pasażerów.

- Upewnić się, czy nie są przewożone – przede wszystkim na tylnej półce – przedmioty lub bagaże, które zostały nieprawidłowo umocowane lub żle umieszczone, mogące: w razie kolizji lub gwałtownego hamowania mogą zranić pasażerów.

- Należy zwrócić uwagę, aby w przypadku składanych lub obrotowych siedzeń w pojeździe nie pozostawić ich nieprawidłowo zablokowanych, gdyż w razie wypadku mogłyby stanowić zagrożenie.

- Sprawdzić, czy zagłówek siedzenia samochodowego nie koliduje z zagłówkiem Fotelika:

nie może go popychać do przodu. Jeżeli dojdzie do takiej sytuacji, należy wyjąć zagłówek siedzenia, na którym jest zamontowany Fotelik, pamiętając, aby nie pozostawić zagłówka na tylnej półce.

• Upewnić się, czy wszyscy pasażerowie pojazdu używają swojego pasa bezpieczeństwa nie tylko dla ich własnego bezpieczeństwa, lecz również dlatego, że w trakcie podróży, w razie wypadku lub gwałtownego hamowania, mogliby zranić dziecko.
• W przypadku długich podróży należy zatrzymywać się często, ponieważ dziecko siedzące w foteliku bardzo łatwo się méczy.
• Pod żadnym pozorem nie wyjmować dziecka z fotelika samochodowego w trakcie jazdy. Jeżeli dziecko wymaga Waszej uwagi, należy znaleźć odpowiednie miejsce i zatrzymać pojazd.
• Spółka ARTSANA uchyla się od jakiejkolwiek odpowiedzialności w razie nieprawidłowego lub niezgodnego z niniejszymi instrukcjami użycia produktu.

1.2 OPIS ELEMENTÓW SKŁADOWYCH Rys. A

A. Siedzenie Fotelika
B. Podstawa Fotelika
C. Sztywne łączniki
D. Przycisk sztywnych łączników
E. Wskaźnik informujący o wpięciu sztywnych łączników
F. Side Safety System
V. Top Tether

Rys. B

G. Zagłówek

H. Oparcie

I. Nakładka naramienne

J. Pasy fotelika

K. Sprzączka

L. Dźwignia nachylania

M. Dźwignia obracania siedzenia

N. Taśma regulacji pasów

O. Przycisk regulacji pasów

P. Prowadnik pasa

Q. Prowadnik pasa dla Grupy 2/3

R. Wkładka redukcyjna na siedzenie

Rys. C

S. Dźwignia regulacji zagłówka

T. Prowadnik górnego pasa

U. Rowek na pas

V. Top Tether

1.3 CECHY PRODUKTU

GRUPA 0+, 1, 2 i 3 (PÓŁ-UNIWERSALNA).

WAŻNA INFORMACJA

1. To jest "pół-uniwersalne" urządzenie przytrzymujące dzieci, z homologacją zgodną z wymogami Rozporządzenia ECE R44/04 i jest kompatybilne wyłącznie z pojazdami wymienionymi w specjalnej "Liście pojazdów" dostarczonej wraz z produktem.
2. Może on być stosowany tylko w pojazdach wyposażonych w 3-punktowy pas zabezpieczający, statyczny lub bezwładnościowy, posiadający homologację zgodnie z Rozporządzeniem UN/ECE Nr16 lub innymi równorzędnymi standardami.
3. W razie wątpliwości należy skontaktować się z producentem niniejszego urządzenia zabezpieczająco-przytrzymującego lub z jego sprzedawcą.

1.4 OGRANICZENIA I WYMAGANIA DOTYCZĄCE UŻYCIA PRODUKTU ORAZ SIEDZENIA SAMOCHODOWEGO

OSTRZEŻENIE! Należy dokładnie przestrzegać poniższych ograniczeń i wymagań dotyczących użycia produktu oraz siedzenia samochodowego: w przeciwnym wypadku nie gwarantuje się bezpieczeństwa.

• Ten fotelik ma homologację do użytku przez dzieci o wadze od 0 do 36 kg (od urodzenia do mniej więcej 12 lat).
• Fotel samochodowy musi być wyposażony w 3-punktowy pas bezpieczeństwa, statyczny lub ze zwijaczem, z homologacją wg Rozporządzenia UNI/ECE nr 16 lub wg innych, równoważnych przepisów (Rys. 1).

OSTRZEŻENIE! Nie należy nigdy mocować fotelika za pomocą dwupunktowego pasa samochodowego (Rys. 2).

- Fotelik można montować na przednim siedzeniu po stronie pasażera, wyposażonym w system zaczepów ISOFIX lub na dowolnym

fotelu tylnym, wyposażonym w system zaczepów ISOFIX. Fotelik z Grupy 0+ (0-13 kg) można wpinać na przednim siedzeniu tylko jeżeli czołowa poduszka powietrzna została wyłączona. Nie należy nigdy używać tego Fotelika na siedzeniach ustawionych w poprzek lub w kierunku przeciwnym do kierunku jazdy (Rys. 3).

• Produkt może być stosowany wyłącznie jako fotelik samochodowy. Nie powinien on być używany w domu.
• Może się zdarzyć, że sprzączka samochodowego pasa bezpieczeństwa jest zbyt długa i wystaje nad przewidzianą wysokość dolnej części siedzenia (Rys. 4A-4B). W takim przypadku nie wolno zakładać Fotelika na tym fotelu, lecz trzeba go zamontować na innym siedzeniu, na którym nie ma tego problemu. Aby uzyskać więcej informacji na ten temat, skontaktować się z producentem samochodu.

OSTRZEŻENIE! Grupa 0+ i Grupa 1. W przypadku zastosowania w pojazdach wyposażonych w tylne pasy bezpieczeństwa ze zintegrowaną poduszką powietrzną (nadmuchiwane pasy bezpieczeństwa), wzajemne oddziaływanie na siebie pompowanej części pasa pojazdu i tego systemu przytrzymującego dzieci może spowodować poważne obrażenia lub śmierć. Nie instalować tego systemu podtrzymującego dla dzieci przy użyciu nadmuchiwanego pasa bezpieczeństwa.

OSTRZEŻENIE! Grupa 2/3. W razie użytkowania w pojazdach wyposażonych w pasy bezpieczeństwa na tylnych siedzeniach z wbudowanymi poduszkami powietrznymi (pasy nadmuchiwane), stosować się do instrukcji producenta samochodu.

2. INSTALACJA

OSTRZEŻENIE! Tekst oraz rysunki w niniejszej instrukcji dotyczą sposobu montażu Fotelika na tylnym, prawym siedzeniu. Aby zainstalo-wać fotelik w innej pozycji należy wykonać tę samą kolejność czynności.

2.1 MONTAŻ W SAMOCHODZIE FOTELIKA Z GRUPY 0+ ZE SZTYWNYMI ZACZE-PAMI I Z PASEM TOP TETHER (0-13 KG)

Fotelik z Grupy 0+ należy montować ZAWSZE tyłem do kierunku jazdy; dodatkowo należy wyłączyć poduszkę powietrzną.

Do montażu ZAWSZE używać sztywnych zaczepów i pasa Top Tether.

• Przestawić dźwignię (M) i obrócić siedzenie o 180°, a następnie sprawdzić, czy się zablokowało i ustawiło tyłem do kierunku jazdy (Rys. 5).
• Dźwignią nachylania (L) wyregulować tak, aby czerwona strzałka ustawiła się na pozycji R (Rys. 6).
• Ustawić fotelik na siedzeniu samochodowym, tyłem do kierunku jazdy.
• Za pomocą przycisku (D) całkowicie wyjąć sztywne łączniki (C) (Rys. 7).
• Wpiąć łączniki do zaczepów pomiędzy oparciem a siedziskiem (Rys. 8). Charakterystyczny dźwięk sygnalizuje, że mechanizm został zapięty, a wskaźnik zmienia kolor z czerwonego na zielony.
• Mocno docisnąć fotelik do oparcia fotela samochodowego, aby jak najlepiej przylegał (Rys. 9).
• Przeciągnąć pas Top Tether (V) przez niebieski prowadnik pasów (P) (Rys. 10).
• Sprawdzić, czy pas Top Tether jest prawidłowo przeciągnięty przez niebieski prowadnik pasów (Rys. 11).
• OSTRZEŻENIE! Przeciągnąć Top Tethera pomiędzy górną częścią oparcia siedzenia pojazdu a zagłówkiem. Nigdy nie przeciągać Top Tethera nad zagłówkiem siedzenia w pojeździe (Rys. 12).

OSTRZEŻENIE! W celu zlokalizowania punktu zakotwiczenia Top Tethera, zapoznać się z instrukcją obsługi pojazdu. Punkt zaczepu jest oznaczony odpowiednią naklejką (Rys. 13) i może znajdować się w miejscach wskazanych na rysunkach 13A – 13B – 13C – 13D.

OSTRZEŻENIE! Sprawdzić, czy używany jest odpowiedni zaczep do Top Tethera. Uważać, aby nie pomylić go z pierścieniem przeznaczonym do mocowania bagaży.

- Po zlokalizowaniu punktu mocowania wpiąć zaczep pasa Top Tether (V). W celu naciągnięcia pasa Top Tether, wyregulować jego długość pociągając go w sposób zdecydowany. Potwierdzeniem prawidłowego naciągu jest kolor zielony wskaźnika widocznego

na taśmie (Rys. 14). Zwinąć nadmiar pasa i zabezpieczyć rzepem. Wkładki redukcyjnej na siedzenie należy używać od urodzenia do momentu, gdy dziecko wazy 6 kg. Po zainstalowaniu fotelika, posadzić dziecko w następujący sposób:

• Nacisnąć przycisk regulacji pasów (O), chwycić jednocześnie pasy i pociągnąć do siebie pasy fotelika, tak aby je maksymalnie rozciągnąć (Rys. 15).
• Nacisnąć przycisk sprzączki (Rys. 16) i rozpięć pasy fotelika.
• Ostrożnie posadzić dziecko w foteliku, złożyć razem obie końcówki pasa i ponownie je zapiąć (Rys. 17).
• Odpowiednią dźwignią (S) wyregulować wysokość zagłówka, tak aby pasy wychodziły na wysokości ramion dziecka (Rys. 18).
• Aby wyregulować naciąg pasów, ostrożnie pociągnąć do góry taśmę regulacyjną (N), aż uzyskamy wymagany naciąg (Rys. 19).
  Aby zdjąć fotelik, rozpięć pasy bezpieczeństwa samochodu i nacisnąć przyciski odpinania (D), aby rozpięć sztywne łączniki (C).

2.2 MONTAŻ W SAMOCHODZIE FOTELIKA Z GRUPY 0+ ZE SZTYWNYMI ZACZEPA-MI I TRZYPUNKTOWYM PASEM SAMO-CHODOWYM (0-13 KG)

Fotelik z Grupy 0+ należy montować ZAWSZE tyłem do kierunku jazdy; dodatkowo należy wyłączyć poduszkę powietrzną.

Podczas montażu ZAWSZE używać sztywnych łączników i 3-punktowego pasa samochodowego.

• Przestawić dźwignię (M) i obrócić siedzenie o 180°, a następnie sprawdzić, czy się zablokowało i ustawiło tyłem do kierunku jazdy (Rys. 20).
• Dźwignią nachylania (L) wyregulować tak, aby czerwona strzałka ustawiła się na pozycji R (Rys. 21).
• Ustawić fotelik na siedzeniu samochodowym, tyłem do kierunku jazdy.
• Za pomocą przycisku (D) całkowicie wyjąć sztywne łączniki (C) (Rys. 22).
• Wpiąć łączniki do zaczepów pomiędzy oparciem a siedziskiem (Rys. 23). Charakterystyczny dźwięk sygnalizuje, że mechanizm został

zapięty, a wskaźnik zmienia kolor z czerwone- go na zielony.

• Mocno docisnąć fotelik do oparcia fotela samochodowego, aby jak najlepiej przylegał (Rys. 24).
• Wyjąć wkładkę redukcyjną i rozpięć sprzączkę fotelika (Rys. 25).
• Przełożić brzuszny odcinek pasa przez niebieski prowadnik pasów (P) (Rys. 26), a biegnący ukośnie odcinek pasa samochodowego przełożić przez górny prowadnik pasa (T), pomiędzy zagłówkiem a siedziskiem, przy niebieskim prowadniku pasa (Rys. 27).
  • Wpiąć pas do sprzączki (Rys. 28).
• Założyć wkładkę redukcyjną na siedzenie (0-6 kg).
• Na koniec fotelik musi wyglądać tak, jak na Rys. 29.

Wkładki redukcyjnej na siedzenie należy używać od urodzenia do momentu, gdy dziecko wazy 6 kg.

Po zainstalowaniu fotelika, posadzić dziecko w następujący sposób:

• Nacisnąć przycisk regulacji pasów (O), chwycić jednocześnie pasy i pociągnąć do siebie pasy fotelika, tak aby je maksymalnie rozciągnąć (Rys. 30).
• Nacisnąć przycisk sprzączki (Rys. 31) i rozpięć pasy fotelika.
• Ostrożnie posadzić dziecko w foteliku, złożyć razem obie końcówki pasa i ponownie je zapiąć (Rys. 32).
• Odpowiednią dźwignią (S) wyregulować wysokość zagłówka, tak aby pasy wychodziły na wysokości ramion dziecka (Rys. 33).
• Aby wyregulować naciąg pasów, ostrożnie pociągnąć do góry taśmę regulacyjną (N), aż uzyskamy wymagany naciąg (Rys. 34).
  Aby zdjąć fotelik, rozpięć pasy bezpieczeństwa samochodu i nacisnąć przyciski odpinania (D), aby rozpięć sztywne łączniki (C).

2.3 MONTAŻ W SAMOCHODZIE FOTELIKA Z GRUPY 1 ZE SZTYWNYMI ZACZEPAMI I TRZYPUNKTOWYM PASEM SAMOCHODOWYM (9-18 KG)

Foteliki z Grupy 1 należy instalować ZAWSZE przodem do jazdy, ZAWSZE używając do tego sztywnych łączników i 3-punktowego pasa sa-

mochodowego.

OSTRZEŻENIE! Podczas użytkowania oparcie fotelika musi być ustawione w pozycji 1, 2 lub 3. NIGDY nie ustawiać go w pozycji R.

• Przestawić dźwignię (M) i obrócić siedzenie o 180°, a następnie sprawdzić, czy się zablokowało i ustawiło przodem do kierunku jazdy (Rys. 35).
• Ustawić fotelik na siedzeniu samochodowym, przodem do kierunku jazdy.
• Za pomocą przycisku (D) całkowicie wyjąć sztywne łączniki (C) (Rys. 36).
• Wpiąć łączniki do zaczepów pomiędzy oparciem a siedziskiem (Rys. 37). Charakterystyczny dźwięk sygnalizuje, że mechanizm został zapięty, a wskaźnik zmienia kolor z czerwonego na zielony.
• Biegnący ukośnie odcinek pasa przełożyć przez górny prowadnik pasa (T). Wsunąć 3-punktowy pas do wnęki (U) na pas i wyciągnąć z drugiej strony (Rys. 38)
  • Zapiąć pas samochodowy (Rys. 39)
• Mocno docisnąć fotelik do oparcia fotela samochodowego, aby jak najlepiej przylegał (Rys. 40) oraz naciągnąć biegnący ukośnie odcinek pasa (Rys. 41).

Po zainstalowaniu fotelika, posadzić dziecko w następujący sposób:

• Nacisnąć przycisk regulacji pasów (O) i jednocześnie chwycić pasy oraz pociągnąć je w kierunku pasów fotelika, tak aby je jak najbardziej rozciągnąć (Rys. 42).
• Nacisnąć przycisk sprzączki (Rys. 43) i rozpięć pasy fotelika.
• Ostrożnie posadzić dziecko w foteliku, złożyć razem obie końcówki pasa i ponownie je zapiąć (Rys. 44).
• Odpowiednią dźwignią (S) wyregulować wysokość zagłówka, tak aby pasy wychodziły na wysokości ramion dziecka (Rys. 45).
• Aby wyregulować naciąg pasów, ostrożnie pociągnąć taśmę regulacyjną (N), aż do uzyskania wymaganego naciągu (Rys. 46).

2.4 ZMIANA KONFIGURACJI FOTELIKA Z GRUPY 1 (9-18 KG) NA GRUPE 2/3 (15-36 KG)

Aby zmienić konfigurację z Grupy 1 na Grupę 2/3, wykonać poniższe czynności:

• Nacisnąć przycisk regulacji O (Rys. 47) i mak- symalnie poluzować pasy fotelika.
• Za pomocą dźwigni (S) maksymalnie wysunąć zagłówek (Rys. 48).
• Wysunąć pasy fotelika z mocowania (Rys. 49A) i włożyć mocowanie w odpowiednie miejsce (Rys. 49B).
• Przełożyć pasy fotelika przez podłużne otwo- ry i wysunąć je ze sprzączki (Rys. 50).
• Po zdjęciu obicia z siedzenia, włożyć sprzączkę w odpowiednie miejsce w okolicy stóp (Rys. 51).
• Zwinąć pasy i włożyć je w schowki widoczne po bokach siedzenia (Rys. 52).
• Założyć nakładki naramienne na oparcie (Rys. 53), a zabezpieczenie krokowe pod tkaninę siedzenia (Rys. 54).

2.5 MONTAŻ FOTELIKA W SAMOCHODZIE I SADZANIE DZIECKA W FOTELIKU Z GRUPY 2/3 (15-36 KG) ZE SZTYWNYMI ZACZEPAMI I TRZYPUNKTOWYM PASEM SAMOCHODOWYM.

OSTRZEŻENIE! Podczas użytkowania oparcie fotelika musi być ustawione w pozycji 1 lub 2. NIGDY nie ustawiać go w pozycji R lub 3.

Podczas montażu ZAWSZE używać sztywnych łączników i 3-punktowego pasa samochodowego.

• Ustawić fotelik na siedzeniu samochodowym, przodem do kierunku jazdy.
• Za pomocą przycisku (D) całkowicie wyjąć sztywne łączniki (C) (Rys. 55).
• Wpiąć łączniki do zaczepów pomiędzy oparciem a siedziskiem (Rys. 56). Charakterystyczny dźwięk sygnalizuje, że mechanizm został zapięty, a wskaźnik zmienia kolor z czerwonego na zielony.
• Biegnący ukośnie odcinek pasa przełożyć za zagłówkiem i przez odpowiedni, czerwony otwór przelotowy na pas w zagłówku (Q) (Rys. 57).
• Posadzić dziecko na foteliku i upewnić się, że jego plecy dobrze przylegają do oparcia fotelika.
• Zapiąć pas samochodowy w sprzązcze (Rys. 58).
• Podczas regulacji zagłówka sprawdzić, czy prowadnik ukośnego pasa (Q) znajduje się nad ramieniem, nie wyżej niż 2 cm (Rys. 59).

- Pociągnąć ukośną część pasa w kierunku zwi- jacza, tak aby cały pas był dobrze naciągnięty i przylegał do klatki piersiowej i nóg dziecka (Rys. 60).

OSTRZEŻENIE!

• Należy zawsze sprawdzić, czy pas jest prawidłowo przeciągnięty we wszystkich punktach, oraz czy nie jest on skręcony.
• Sprawdzić czy poprzeczny pas prawidłowo opiera się o ramię dziecka i czy nie uciska szyi; w razie konieczności wyregulować zagłówek.
• Sprawdzić czy mechanizm zwijający pas samochodowy znajduje się w pozycji cofniętej w stosunku do oparcia fotela samochodu (Rys. 61).

2.6 PONOWNE PRZYSTOSOWANIE PASÓW DO UŻYTKU W GRUPIE 0+ (0-13 KG) i W GRUPIE 1 (9-18 KG)

Wykonać w odwrotnej kolejności instrukcje podane wcześniej w punkcie 2.3.

3. DODATKOWE CZYNNOŚCI

3.1 REGULOWANIE WYSOKOŚCI ZAGŁÓWKA

Możliwe jest regulowanie zagłówka, co pozwala jak najlepiej przystosować Fotelik do wysokości dziecka. Optymalna regulacja pozwala na to, aby:

• Głowa była zawsze odpowiednio podparta i chroniona (Grupa 1/2/3).
• Pasy bezpieczeństwa fotelika były zawsze na odpowiedniej wysokości, czyli na wysokości ramion (Grupa 0+ i Grupa 1).
• Ukośny odcinek pasa samochodowego znajdował się zawsze na odpowiedniej wysokości, dzięki otworom przelotowym na pas, znajdującym się w zagłówku (Q) (Grupa 2/3).
  Do regulacji wysokości zagłówka służy dźwignia regulacyjna zagłówka (S), pozwalająca ustawić go na wymaganej wysokości (Rys. 62).

3.2 REGULACJA NACHYLENIA

Aby zmienić nachylenie, trzeba odblokować drugie zabezpieczenie i zwolnić dźwignię nachylania (L) widoczną pod siedzeniem, a następnie wybrać wymagane ustawienie.

Jeżeli fotelik jest używany w konfiguracji dla Grupy 0+ (0-13 kg), należy go wyregulować do pozycji R.

W Grupie 1 (9-18 kg) fotelik można regulować do pozycji 1, 2 lub 3.

W Grupie 2/3 (15-36 kg) fotelik można użytkować wyłącznie w pozycjach 1 lub 2.

3.3 SYSTEM OCHRONY BOCZNEJ

Fotelik jest wyposażony w system bezpieczeństwa bocznego (Side Safety System) (F), który gwarantuje większą ochronę w przypadku uderzenia bocznego.

Jeżeli elementy wyposażenia samochodu przeszkadzają w montażu systemu, można go wypiąć i wyjąć (Rys. 63).

3.4 CZYSZCZENIE I KONSERWACJA

Czyszczenie i konserwacja muszą być dokonywane wyłącznie przez dorosłą osobę.

Czyszczenie poszewki.

Poszewkę fotelika można całkowicie zdjąć i wyprać ręcznie lub w pralce, w 30°C. Należy przestrzegać przepisów prania podanych na odpowiedniej etykiecie obicia.

Pranie w pralce w temperaturze 30°C

Nie używać wybielaczy

Nie suszyć w suszarce bębnowej

Nie prasować

Nie czyścić chemicznie

Nie używać nigdy agresywnych detergentów ani rozpuszczalników. Nie stosować wirowania oraz suszyć poszewkę bez wykręcania. Poszewka może być zastąpiona wyłącznie artykułem zatwierdzonym przez producenta ponieważ stanowi integralną część Fotelika, a więc jest także elementem zabezpieczającym.

OSTRZEŻENIE! Fotelik nie może być używany bez obicia, mogłoby to narazić dziecko na nie-bezpieczeństwo.

Aby zdjąć tkaninę, postępować jak podano poniżej:

Zagłówek

- Zdjąć zagłówek z prowadnika pasa (Rys. 64) i rozpięć guziki z tyłu (Rys. 65).

Siedzisko

- Rozpiąć guziki na środkowej patce (Rys. 66), a następnie guziki dookoła obicia (Rys. 67).

CZYSZCZENIE PLASTIKOWYCH ORAZ METALOWYCH CZĘŚCI

Do czyszczenia elementów z plastiku lub z lakierowanego metalu należy używać tylko wilgotnej szmatki. Nigdy nie stosować agresywnych detergentów ani rozpuszczalników. Ruchome części Fotelika nie wymagają smarowania.

KONTROLA STANU ELEMENTÓW SKŁADO- WYCH

Zaleca się kontrolować regularnie stan oraz stopień zużycia następujących elementów:

-Poszewka: sprawdzić czy nie jest przetarta i czy nie wychodzi z niej wyściółka. Sprawdzić szwy, nie powinny być rozprute.

- pasy: sprawdzić czy nie doszło do zużycia obicia oraz do zmniejszenia jego grubości w okolicy taśmy regulacyjnej, pasa krocznego, na odcinku ramiennym pasów oraz w pobliżu płytki regulacji pasów.

- Plastikoweelementy: kontrolować stan oraz stopień zużycia wszystkich plastikowych elementów, które nie powinny być uszkodzone i wypłowiałe.

OSTRZEŻENIE! Jeśli Fotelik jest zdeformowany lub silnie zużyty powinien być wymieniony: fotelik może być niebezpieczny w użyciu.

KONSERWACJA WYROBU

Jeżeli fotelik nie jest zamontowany w samochodzie, zaleca się przechowywać go w miejscu suchym, z dala od źródeł ciepła, zabezpieczonym przed kurzem, wilgocią i bezpośrednim nasłonecznieniem.

UTYLIZACJA WYROBU

Po zakończeniu okresu eksploatacji Fotelik nie powinien być używany i należy go wyrzucić. Ze względu na ochronę środowiska należy segregować różnego rodzaju odpady zgodnie z przepisami obowiązującymi w kraju użytkownika.

GWARANCJA

Produkt jest objęty gwarancją w zakresie wszystkich wad, które dotyczą niezgodności z umową w normalnych warunkach użytkowania odpowiadających wymaganiom przewidzianym w instrukcji użytkowania.

Gwarancja nie będzie miała natomiast zastosowania w przypadku uszkodzeń powstałych w wyniku niewłaściwego użytkowania, zużycia lub przypadkowych zdarzeń.

Odnośnie czasu trwania gwarancji obejmującej wady dotyczące niezgodności z umową, należy odnieść się do przepisów prawa krajowego, jakie mają zastosowanie w kraju zakupu, jeśli dotyczy.

UNICO PLUS Gr. 0+/1/2/3 0-36 kg

1.2 AZ ALKATRÉSZEK LEÍRÁSA „A” ábra

Pranje v pralnem stroju pri 30 °C
